Для чего нужен стабилизатор тяги дымохода в системе отопления?

Стабилизатор тяги дымохода — устройство, обеспечивающее эффективную работу систем отопления и вентиляции. В современных домах, где используются различные источники тепла, правильная тяга в дымоходе критически важна для безопасности и комфорта. В статье рассмотрим, как стабилизатор тяги предотвращает проблемы с дымоходом, улучшает эффективность сжигания топлива и поддерживает оптимальный микроклимат в помещениях. Понимание работы этого устройства поможет владельцам домов и дач сделать осознанный выбор при установке и эксплуатации систем отопления.

Что такое стабилизатор тяги дымохода и принципы его работы

Устройство представляет собой механизм, который обеспечивает дозированную подачу воздуха для достижения оптимальной тяги в автоматическом режиме. Прерыватель, также известный как стабилизатор дымохода, оборудован предохранительной заслонкой, что позволяет минимизировать риск возникновения избыточного давления. Принцип работы данного регуляторного механизма заключается в следующем:

• при избыточной интенсивности газового потока срабатывает заслонка в компенсаторе тяги, что приводит к частичному ограничению струи,
• положение клапана сохраняется до тех пор, пока температура в топке не снизится до оптимальных значений,
• как только температурный режим стабилизируется, заслонка возвращается в исходное положение.

Формирование высокой тяги в дымоходе зависит от климатических условий, суточных изменений, атмосферного давления, значительных перепадов температур и других факторов. Увеличенная интенсивность потоков в дымовом канале может негативно сказаться на работе системы, снижая эффективность теплогенератора и увеличивая расход топлива. Для решения проблем с давлением в дымоходе и необходим стабилизатор тяги.

Автоматические компенсаторы давления в системе дымоудаления являются универсальными устройствами, подходящими для всех типов теплогенераторов. Конструкция изготавливается из нержавеющей стали и имеет компактные размеры. Прибор отличается простотой механизма, легкостью монтажа и обслуживания. Часто для создания автономных систем отопления стабилизаторы тяги изготавливаются своими руками.

Стабилизатор тяги дымохода является важным элементом системы отопления, который обеспечивает оптимальную работу котлов и печей. Эксперты отмечают, что его основная функция заключается в поддержании стабильного уровня тяги, что позволяет избежать проблем с дымоудалением. При недостаточной или избыточной тяге могут возникнуть серьезные последствия, такие как задымление помещений или неэффективное сжигание топлива.

Кроме того, стабилизатор помогает снизить риск образования конденсата в дымоходе, что способствует увеличению срока службы системы. Специалисты подчеркивают, что правильная установка и настройка этого устройства значительно повышают безопасность эксплуатации отопительных приборов и улучшают их эффективность. Таким образом, использование стабилизатора тяги является необходимым шагом для обеспечения надежной и безопасной работы системы отопления.

https://youtube.com/watch?v=7rpxtY6AFD8

Достоинства и недостатки

Установка регулятора тяги на теплогенерирующий агрегат является одним из самых эффективных способов достижения стабильного процесса горения топлива. Это не только способствует экономии энергии, но и значительно снижает расход горючих материалов. К числу преимуществ установки стабилизатора давления в дымоходе можно отнести следующие аспекты:

• повышается общая эффективность и безопасность системы, так как обеспечивается равномерное горение топлива и предотвращается перегрев дымохода, что способствует увеличению его срока службы,
• улучшается коэффициент полезного действия отопительного оборудования, уменьшаются теплопотери, а экономия энергозатрат может достигать 15%,
• исключается вероятность попадания дыма и сажи в жилые помещения,
• значительно снижается уровень выбросов вредных веществ в атмосферу.

Также стоит отметить впечатляющие характеристики стабилизатора дымохода, которые проявляются как при естественной, так и при принудительной тяге.

Интересно, что автоматический регулятор тяги позволяет интегрировать новые модели котлов низкотемпературного типа в существующую систему дымоотведения.

Интересные факты

Вот несколько интересных фактов о стабилизаторе тяги дымохода:

1. Оптимизация тяги: Стабилизатор тяги дымохода помогает поддерживать постоянный уровень тяги, что особенно важно в условиях переменчивой погоды. Он предотвращает слишком сильное или слабое тяговое усилие, что может привести к неэффективному сгоранию топлива и увеличению выбросов вредных веществ.

2. Энергетическая эффективность: Использование стабилизатора тяги может значительно повысить энергетическую эффективность отопительных систем. Он позволяет более равномерно распределять тепло в помещении, что снижает потребление топлива и, как следствие, затраты на отопление.

3. Безопасность: Стабилизаторы тяги также играют важную роль в обеспечении безопасности. Они предотвращают обратную тягу, которая может привести к попаданию угарного газа и других вредных газов в жилые помещения, что особенно актуально для домов с закрытыми дымоходами или в условиях сильного ветра.

https://youtube.com/watch?v=TxVttn6KMzc

Назначение и сферы применения

Функциональные характеристики дымохода определяют такие важные аспекты, как эффективность обогрева помещения, правильность расхода энергии и безопасность работы теплогенерирующего оборудования. Необходимо регулярно следить за уровнем тяги в дымоходе, поскольку:

• отсутствие тяги или ее недостаточная сила затрудняет разжигание огня,
• обратный выброс продуктов сгорания может привести к серьезным последствиям для здоровья,
• при чрезмерной интенсивности выходящих потоков значительно увеличиваются теплопотери.

Основные причины колебаний тяги связаны с несколькими факторами:

1. Изменение атмосферной температуры. В теплую погоду может происходить обратное движение потоков в дымовой трубе, что затрудняет нормальную тягу. В холодную погоду, наоборот, усиливается отвод газов.
2. Перепады давления воздуха. Изменения в атмосферном давлении влияют на силу струи в дымоходе.
3. Высота дымовой трубы. Уровень разряжения в верхней части дымохода зависит от его высоты: чем выше труба, тем сильнее тяга.
4. Конструкция дымохода. Длина, наличие изгибов, шероховатости внутренней поверхности, а также посторонние предметы и отложения на стенках могут негативно сказаться на тяге.

Установка автоматического регулятора в вытяжном канале помогает устранить все перечисленные риски и повысить эффективность работы теплогенерирующего оборудования, включая конденсационные приборы. Стабилизаторы тяги активно используются в индивидуальных системах отопления как в Москве, так и в других регионах.

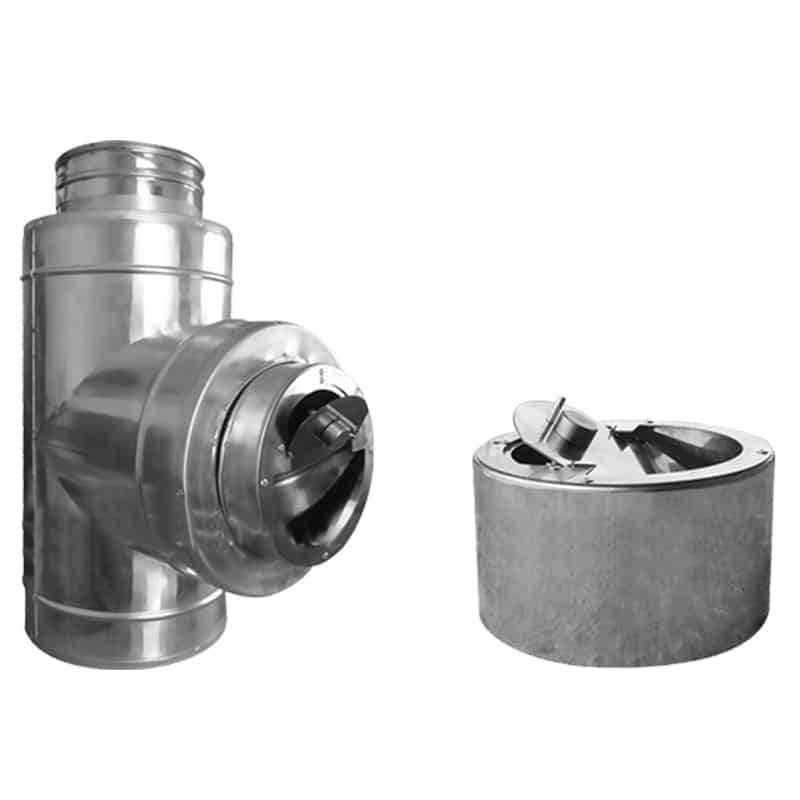

Стабилизатор тяги промышленного производства

Варианты размещения: где установить стабилизатор тяги дымохода?

Компенсатор для регулирования интенсивности воздушных потоков в системе дымоотведения устанавливают в том же помещении, где находится отопительный прибор, или в соседнем помещении, через которое проходит отвод от теплогенератора к дымоходу.

Существуют различные методы установки регулятора:

• устройство монтируется на 500 мм выше места соединения теплогенератора с вытяжной трубой,
• прибор располагается на уровне соединения котла с дымовым каналом, при этом расстояние от пола должно составлять не менее 400 мм.

Особую группу стабилизаторов составляют отрезки трубы с расширением в виде грибка, которые устанавливаются на выходе вытяжного канала. В конструкции предусмотрен открытый участок под «шляпкой» для притока воздуха снаружи. Когда температура выходящих потоков изменяется, срабатывает датчик, установленный под колпаком, что приводит к автоматическому отключению отопительного устройства. Принцип работы следующий:

• при ухудшении тяги или возникновении обратного эффекта в системе вытяжки происходит накопление отработанных газов под грибком,
• под воздействием тепловых нагрузок датчик нагревается,
• изменение температуры датчика приводит к прекращению подачи топлива в горелку, и теплогенератор отключается.

Монтаж регулятора-грибка осуществляется с помощью саморезов и гаек. Для этого заранее высверливаются отверстия в верхней части трубы дымоотведения.

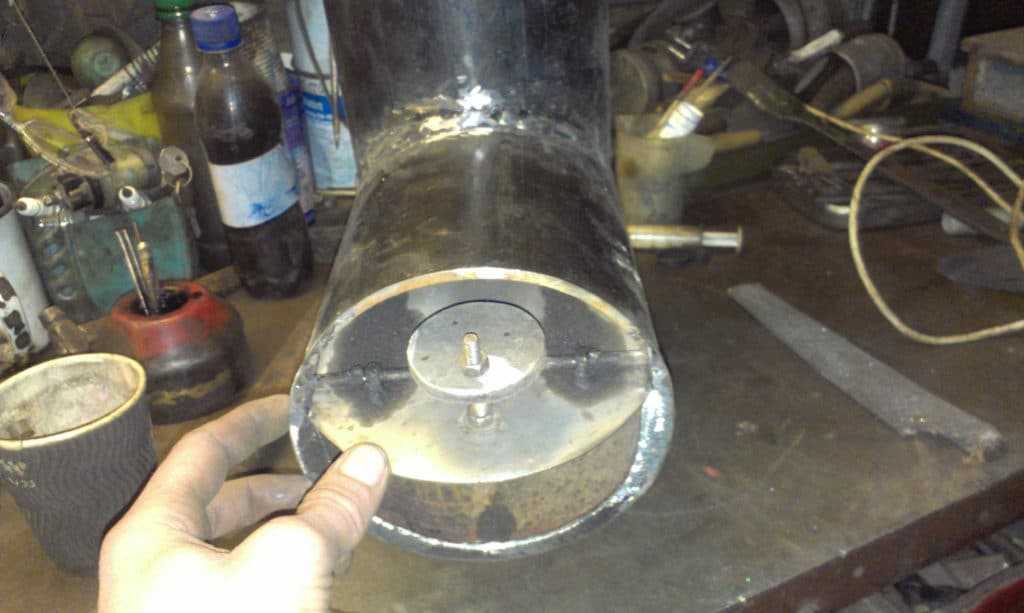

Создание стабилизатора тяги дымохода своими руками.

Стабилизатор дымохода своими руками

Поскольку компенсатор утечки тепла в дымоходе обладает простой конструкцией, многие домашние умельцы выбирают вариант самостоятельного изготовления этого устройства.

Чертежи

Работа начинается с создания чертежа конструкции. Схему, на которой изображен прибор с деталировкой, рекомендуется выполнять в масштабе 1:1. Это позволит избежать перерасчета параметров, и достаточно будет просто перенести контуры на лист нержавеющей стали с помощью маркера.

Инструменты, материалы и приспособления

Для выполнения работы потребуется:

• стальной лист толщиной от 0,8 до 1 мм,
• стальной прут сечением 8-10 мм для оси,
• крепежные элементы – метизы и хомуты,
• электроинструменты – углошлифовальная машина, сварочный аппарат, дрель,
• молоток, маркер, плоскогубцы и ножницы по металлу.

Не забудьте также подготовить защитные очки и перчатки.

Изготовление стабилизатора

Процесс включает в себя несколько ключевых этапов:

1. Сначала детали выкройки переносят на металлическую основу, после чего заготовки вырезают с помощью металлических ножниц.
2. Затем изготавливают трубу с использованием сварки. Основные параметры конструкции: длина – 28-30 см, диаметр – 115 мм, а нахлест стыка не должен превышать 1 см.
3. После этого сварные швы обрабатывают с обеих сторон, выполняют вырез для заслонки на глубину 15% от сечения вытяжной конструкции, устанавливают на поворотную ось и фиксируют. Выступающая часть стержня оборудуется рукояткой для удобного управления клапаном.

На торцах трубы, отступив 25-30 мм от края, создают бортики для интеграции в вытяжную систему.

Установка устройства

Установка самодельного устройства для регулировки тяги осуществляется в месте разрыва дымовой трубы. Прибор крепится с использованием хомутов шириной 50-60 мм.

Нюансы усиления тяги дымохода

Производители предлагают три вида устройств, предназначенных для улучшения скорости газового потока в системе дымохода:

• дефлектор,
• дымовой вентилятор,
• стабилизатор тяги.

Модели компенсаторов, отвечающих за интенсивность струи, различаются по конструкции, и все устройства изготавливаются только из нержавеющей стали.

Дефлектор

Прибор монтируется на верхней части вытяжной трубы. Существуют различные типы устройств:

• стационарные,
• поворотные (флюгельные),
• вращающиеся.

Разница в диаметрах между корпусом и оголовком создает эффект, способствующий движению воздуха, поскольку на конце трубы с меньшим диаметром формируется зона пониженного давления. Этот прибор работает эффективно только при наличии ветра; в других условиях его использование нецелесообразно.

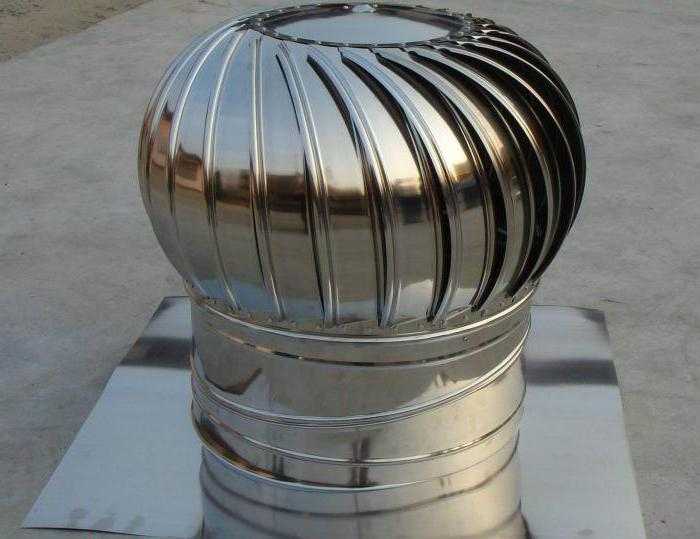

Вращающийся дефлектор

Дымовой вентилятор

Агрегат гарантирует надежное функционирование автономной системы отопления в частном доме, независимо от условий погоды. Однако стоит отметить, что его работа требует электрической энергии.

Стабилизаторы силы тяги

Устройство предназначено для автоматического контроля тяги. Регулировка потока осуществляется с помощью заслонки, которая активируется при изменении температуры газов в вытяжном канале. Прибор не требует подключения к электросети и отличается простотой в использовании.

Еще один метод увеличения тяги заключается в регулярной чистке дымохода. Вы можете самостоятельно очистить шахту, используя металлический ерш или груз, либо обратиться к услугам профессионального трубочиста.

https://youtube.com/watch?v=AYFlUTlNLgQ

Советы по выбору стабилизатора тяги дымохода

При выборе стабилизатора тяги дымохода важно учитывать несколько ключевых факторов, которые помогут вам сделать правильный выбор и обеспечить эффективную работу системы дымоудаления. Во-первых, необходимо обратить внимание на тип вашего отопительного оборудования. Стабилизаторы тяги могут быть предназначены для различных типов котлов и печей, поэтому важно убедиться, что выбранная модель совместима с вашим устройством.

Во-вторых, стоит учитывать размеры дымохода. Стабилизатор должен соответствовать диаметру и высоте дымоходной трубы, чтобы обеспечить оптимальную тягу. Неправильный размер может привести к недостаточной или избыточной тяге, что негативно скажется на работе отопительной системы и безопасности эксплуатации.

Также следует обратить внимание на материал, из которого изготовлен стабилизатор. На рынке представлены модели из различных материалов, таких как нержавеющая сталь, алюминий и пластик. Нержавеющая сталь обладает высокой прочностью и устойчивостью к коррозии, что делает её идеальным выбором для использования в условиях высокой температуры и влажности.

Не менее важным аспектом является способ установки стабилизатора. Некоторые модели требуют профессиональной установки, в то время как другие могут быть установлены самостоятельно. Убедитесь, что вы обладаете необходимыми навыками и инструментами для установки, или обратитесь к специалистам, если это необходимо.

Кроме того, стоит учитывать климатические условия вашего региона. В холодных климатах может потребоваться более мощный стабилизатор, способный обеспечить необходимую тягу даже при низких температурах. В то время как в более теплых регионах можно обойтись менее мощными моделями.

Наконец, не забывайте о репутации производителя. Изучите отзывы и рекомендации пользователей, чтобы выбрать надежный и качественный продукт. Хороший стабилизатор тяги дымохода должен иметь гарантию и соответствовать современным стандартам безопасности.

Вопрос-ответ

Как работает стабилизатор тяги дымохода?

Стабилизатор тяги дымохода регулирует поток воздуха в дымоходе, обеспечивая оптимальное сгорание топлива. Он автоматически открывается или закрывается в зависимости от температуры и давления, что позволяет поддерживать стабильную тягу и предотвращает обратную тягу, которая может привести к выбросу дыма в помещение.

Какие преимущества дает установка стабилизатора тяги?

Установка стабилизатора тяги позволяет улучшить эффективность работы отопительных систем, снизить расход топлива и уменьшить выбросы вредных веществ в атмосферу. Кроме того, он помогает предотвратить проблемы с дымом и запахами в помещении, обеспечивая комфорт и безопасность.

Нужен ли стабилизатор тяги для всех типов дымоходов?

Стабилизатор тяги рекомендуется устанавливать в дымоходах, которые подвержены колебаниям давления и температуры, особенно в условиях переменчивого климата. Однако для некоторых типов дымоходов, например, для тех, которые имеют постоянную тягу, его установка может быть не обязательной. Рекомендуется проконсультироваться со специалистом для определения необходимости установки в каждом конкретном случае.

Советы

СОВЕТ №1

Перед установкой стабилизатора тяги дымохода, обязательно проведите анализ существующей системы вентиляции и дымоотведения. Это поможет определить, насколько необходим данный прибор и какие параметры должны быть учтены при его выборе.

СОВЕТ №2

Выбирайте стабилизатор тяги, соответствующий типу вашего дымохода и характеристикам отопительного оборудования. Убедитесь, что он подходит по размеру и мощности, чтобы обеспечить эффективную работу системы.

СОВЕТ №3

Регулярно проверяйте и обслуживайте стабилизатор тяги, чтобы гарантировать его бесперебойную работу. Чистка и техническое обслуживание помогут избежать проблем с дымоходом и улучшат общую эффективность отопительной системы.

СОВЕТ №4

Обратите внимание на климатические условия вашего региона. В некоторых случаях может потребоваться установка дополнительных элементов, таких как защитные экраны или утеплители, чтобы стабилизатор работал эффективно в любых погодных условиях.
