Дренажный насос: схема, принцип работы, характеристики, особенности выбора

Как работает дренажный насос

Дренажные насосы можно разделить на два принципиально разных типа:

• поверхностные;
• погружные.

Чтобы определить, какой дренажный насос лучше подходит для выполнения определенных работ, стоит разобраться в характеристиках каждого типа устройств и понять, как работает дренажный насос в разных условиях.

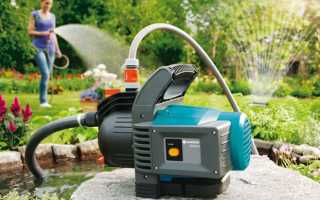

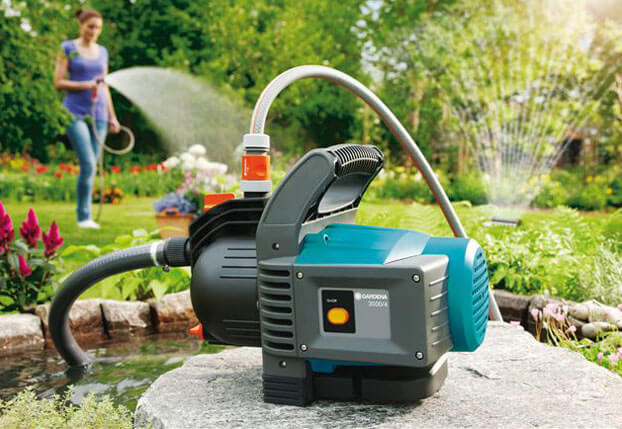

Поверхностные насосы, пример которых можно увидеть на фото, устанавливаются над водой, возле ямы. Откачка воды осуществляется при помощи шланга, который погружается в воду и достигает дна резервуара. Устройство может работать и в автоматическом режиме, но ему для этого требуется поплавковый механизм, обеспечивающий контроль уровня жидкости в резервуаре. Подъем воды поднимает и поплавок, который воздействует на управляющие элементы и включает насос (подробнее: «Дренажный насос с поплавковым выключателем, устройство и принцип работы»).

Дренажный насос должен иметь две трубы: входную, через которую обеспечивается подача сточной воды из резервуара, и выходную, выводящую воду за пределы заполняющейся емкости.

Поверхностные насосы обязательно должны быть защищены от попадания воды в мотор, поскольку в таком случае он может выйти из строя. Именно поэтому мощность насоса должна быть достаточной, чтобы выкачивать жидкость со скоростью, превышающей скорость подъема воды в котловане. Профессионалы советуют пользоваться патрубками, чтобы соединять насос с канализацией, но для этого нужно знать точные диаметры труб, которые будут соединяться.
Поверхностные дренажные насосы довольно мобильны и просты в обслуживании. При необходимости устройство можно легко перенести в другое место, где требуется перекачка жидкости, а возникающие неисправности нередко получается устранить в полевых условиях, поскольку конструкция довольно проста.

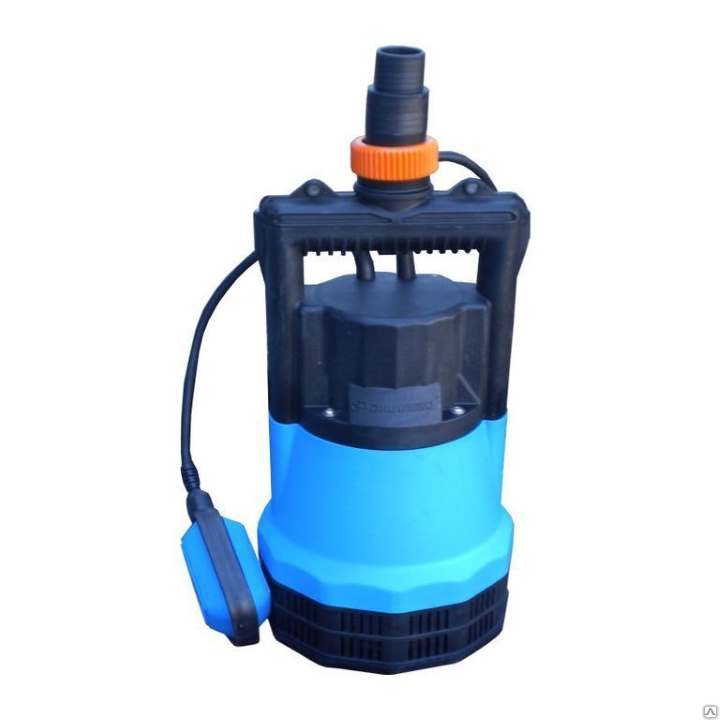

Погружные дренажные насосы работают по тем же принципам, что и поверхностные, поэтому отличия заключаются в конструктивной части устройств. Во-первых, само название погружных приспособлений говорит о необходимости погружения их в воду, а во-вторых, именно этим фактом обуславливается принцип работы таких устройств: перекачка жидкости осуществляется самим насосом, без использования шлангов или патрубков. Вода всасывается насосом через отверстие в его днище, а для защиты от твердых частиц конструкция оборудуется фильтром.

Технические характеристики, которые учитывают при выборе насоса

Выбирая насосное оборудование важно заранее рассчитать некоторые параметры, которым должен отвечать агрегат, и определить условия эксплуатации.

• Высота водного столба. Расстояние от донного фильтра до водяного зеркала. Эта величина позволяет определить возможность использования погружных насосов, которые должны полностью окунаться в воду и находиться от дна на высоте не менее 1 метра, в противном случае использовать такие агрегаты не получится и придется задуматься о покупке поверхностного устройства.
• Динамический уровень воды. Также называемый дебетом скважины. Показатель определяет скорость поступления воды в шахту при работающем насосе. Производительность насоса не должна быть выше дебета, иначе вода будет выкачиваться быстрее, чем поступать.

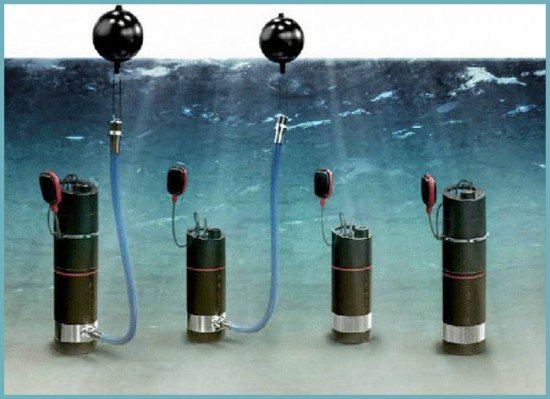

Насос для откачки воды из колодца

• Напор. Показатель, который определяет, сможет ли агрегат поднять воду из колодца и направить ее к точке слива, не теряя давление в системе водоснабжения. Чтобы рассчитать напор, измеряют длину от точки забора до крайней точки слива и прибавляют 10 %.
• Производительность. Чтобы рассчитать производительность насоса необходимо суммировать все точки водозабора в доме и на участке. В среднем считается, что каждый сантехнический прибор расходует около 500 л/час. Сложив их количество, получают необходимую производительность. Если вода используется для полива, то берут за основу стандарты СНиПа – на 1 квадратный метр огорода расходуется 4-5 литров воды в час.
• Качество воды в колодце. Как известно, вода в колодцах не такая чистая как в скважине, что вызвано неглубоким залеганием грунтовых вод, поэтому часто в них бывают взвеси и примеси твердых частиц различных фракций. К насосам, способным перекачивать чистую воду, условно можно отнести абсолютно все модели.Для откачки грязной воды подбирают агрегаты, которые могут работать с механическими загрязнениями размером более 5 миллиметров. Как правило они отличаются усиленной конструкцией, увеличенным диаметром патрубков и повышенной мощностью, часто оснащены фильтром или режущим механизмом.

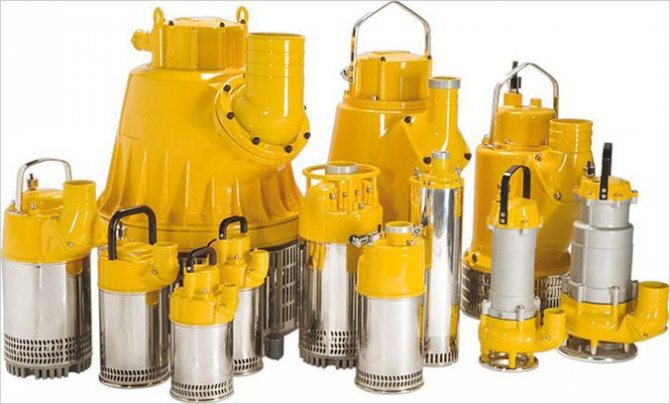

Насосы различаются по глубине возможного погружения в воду

• Условия эксплуатации. Большинство насосов для колодцев на даче используются только в теплое время года, это могут быть как погружные, так и поверхностные модели, но в некоторых случаях нужны устройства, которые смогут обеспечить круглогодичную подачу воды, тогда лучше остановиться на погружных глубинных агрегатах.

Нюансы конструкции

При выборе насоса для чистки колодца обращайте внимание на особенности его конструкции.

• Расположенное в нижней части всасывающее отверстие обеспечит максимально полное удаление жидкости из шахты.
• Чугунные корпуса надежны, но обладают большим весом, легкие пластиковые недостаточно прочны, оптимальным вариантом можно назвать стальной корпус.
• Размер рабочей камеры определяет допустимый размер включений.
• Чем проще конструкция перекачивающего агрегата, тем реже он будет ломаться и тем проще будет его починить.

Выбор дренажного насоса. Основные критерии

Фекальные погружные насосы WERK

Как правильно выбрать дренажно фекальный насос

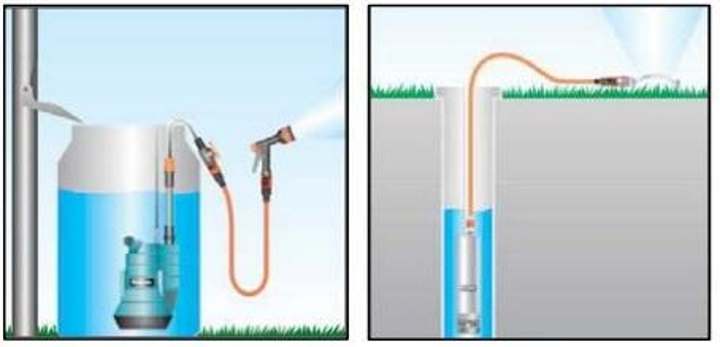

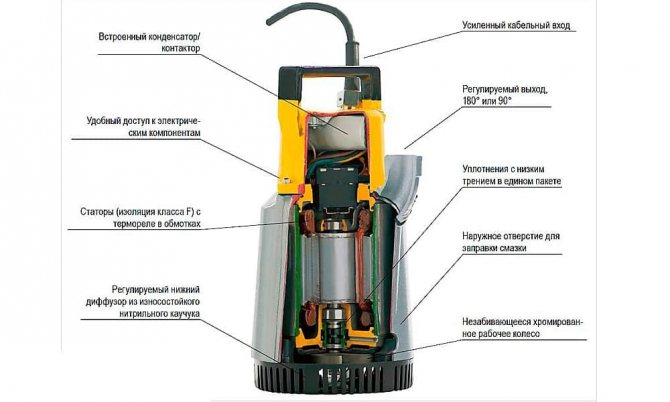

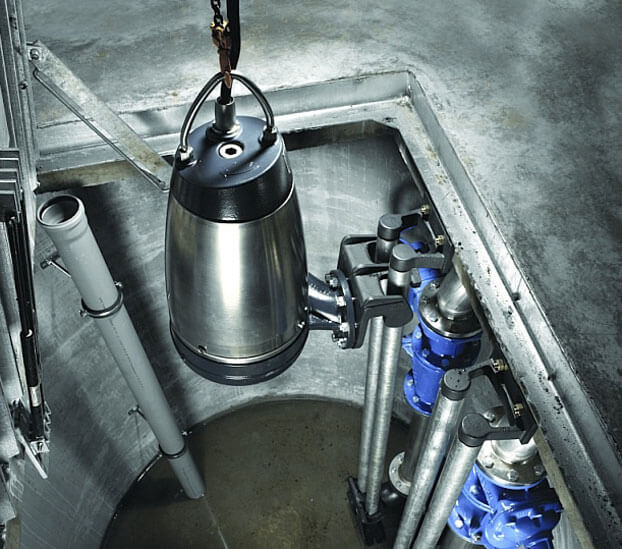

Принцип работы дренажного насоса

Как работает дренажный насос? Принцип работы этого устройства напрямую зависит от его назначения: дренажный насос должен отводить воду от постройки в резервуар, который предназначен для хранения жидкости. Сами насосы чаще всего устанавливаются непосредственно на том участке, где требуется откачка воды.

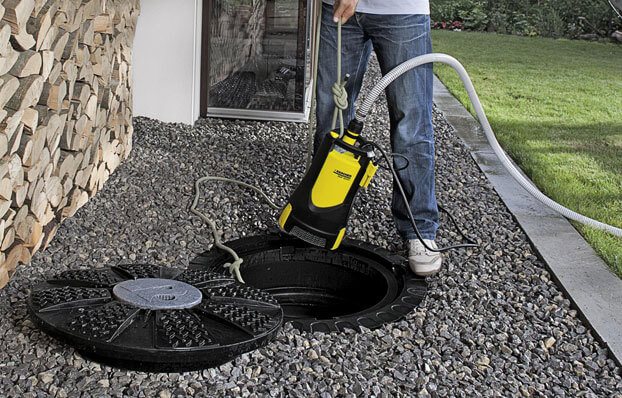

Как пользоваться дренажным насосом и при этом использовать его потенциал полностью? Чтобы насос работал максимально эффективно, в перекачиваемой жидкости должно быть минимальное содержание твердых частиц, причем их размеры не должны превышать допустимых значений.

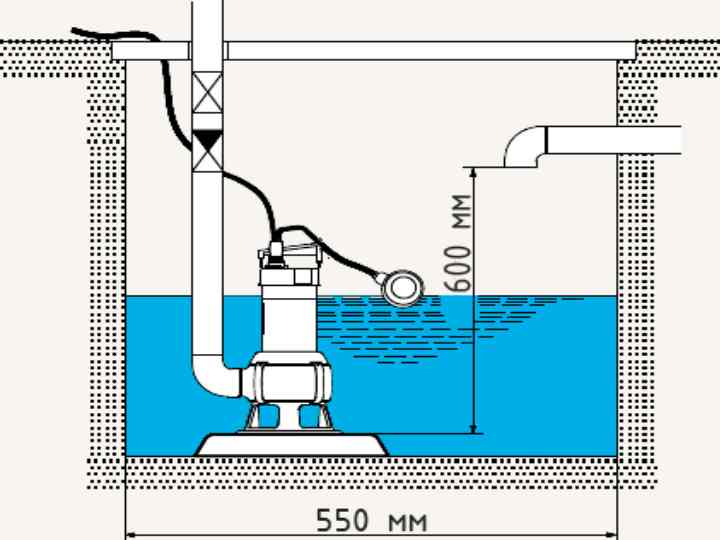

Глубина установки устройства может отличаться в зависимости от ситуации, но существует негласное правило, которое гласит: чем ниже установлен насос, тем легче с ним работать, и при необходимости его можно будет быстро извлечь.

Область применения насосов

Не только жилые помещения нуждаются в откачке воды из подвалов. Не менее важным является использование насосов фекальных и дренажных в промышленном и коммунальном секторах. Все комплексы городских систем жизнеобеспечения не смогут функционировать без наличия оборудования для отведения бытовых стоков.

Такие насосы необходимы для откачивания воды из любых источников. Они могут использоваться в составе системы полива и оросительных установок. На промышленных объектах их применяют для отвода отработанных фильтрационных жидкостей, а также слива воды из бассейнов и других резервуаров для их очистки.

Как опустить насос в колодец своими руками на даче. Тепловода-оз.ру

Насос в колодец + автоматический сливной клапан на зиму. Тепловода-оз.ру

Дренажные насосы от А до Я: Как правильно выбрать дренажный насос // ЭКОДОМ

Как выбрать дренажный насос

Подбор дренажного насоса зависит от условий его использования.
Чтобы купить соответствующий и отвечающий всем требованиям насос, нужно обращать внимание на то, для чего он предназначен, и на следующие аспекты:

1. Условия эксплуатации
   . Несмотря на хорошие показатели дренажных насосов, их реализация может быть затруднена, если в перекачиваемой воде находятся большие твердые фракции. Если отталкиваться от этого параметра, то можно сделать такой вывод: дренажные насосы отлично подходят для откачки воды в случае затопления подвальных помещений зданий. Чтобы высушить водоем, под насосом потребуется создать твердую и ровную опору. Для работы на строительных площадках лучше выбирать фекальные насосы, оборудованные измельчителем.

Схема подключения и правила эксплуатации

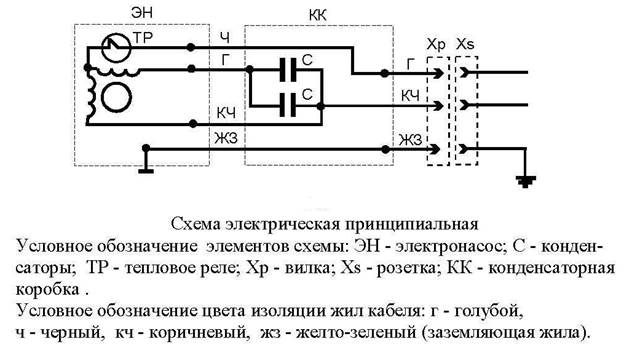

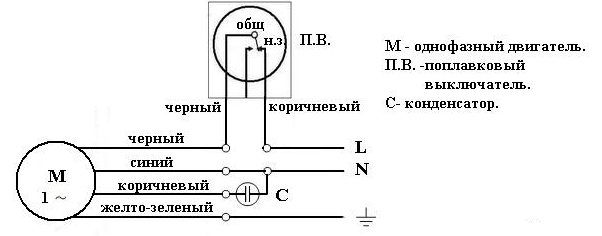

Рис. 3 Электрическая схема соединения проводов в дренажных насосах
Схема подключения дренажного насоса при отсутствии вилки или в случае необходимости в удлинении провода не вызовет проблем даже у домохозяйки. Все стандартные провода имеют цветовую маркировку, соответствующую их назначению, достаточно просто соединить провода одного цвета.

Рис. 4. Схема соединения с отдельным пусковым устройством

Перед подключением дренажного электронасоса и установкой его на глубину полезно соблюдать следующие правила:

• Если мы подключаем насосный аппарат первый раз, то перед работой следует изучить параметры дренажника и характеристики питающей сети на предмет совместимости — это будет способствовать его надежному подключению к сети и заземлению.
• без реле защиты от перегрева к электрической сети следует производить через защитный автомат, с номинальным током срабатывания не более его максимального значения для электронасоса.
• Глубинный дренажник, имеющий электрическую схему со встроенным тепловым реле, можно подключать в электрическую сеть напрямую. При этом может возникнуть ситуация, когда дренажный насос перегрелся при интенсивной нагрузке и отключился — в этом случае необходимо дать ему время остыть.

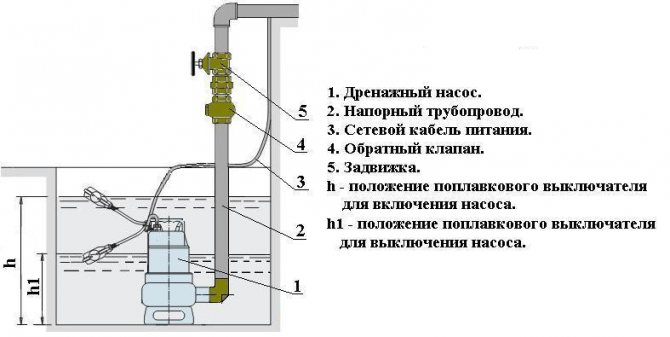

Рис. 5 Как подключить дренажный насос — схема подключения

• Глубинные электронасосы имеют кабель с длиной, рассчитанной так, чтобы их глубина погружения соответствовала длине электрического шнура. Если кабель поврежден или возникла необходимость в его замене, запрещается его ремонтировать любыми способами или менять самостоятельно. Эту работу необходимо доверить опытным специалистам, которые обеспечат полную герметизацию соединения.
• При остановке в насосах может происходить обратный отток воды из напорной магистрали в источник водозабора — это может привести к наполнению емкости и повторному включению устройства. Схема подключения погружного насоса для устранения этого эффекта должна включать в себя обратный клапан, который подключается к насосу на выходе.
• При работе с глубинным дренажным насосом необходимо следить, чтобы дебит емкости с откачиваемой водой не позволял ему постоянно включаться и отключаться — это приводит к его перегреву и остановке.

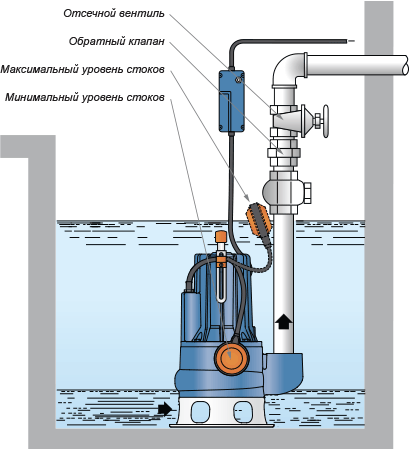

Рис. 6 Дренажная насосная автоматика

В дренажной насосной помпе имеется встроенный поплавковый выключатель и во многих случаях реле защиты от перегрева, поэтому их установка и подключение не требуют сложной автоматики. В схеме подключения дренажника в напорный трубопровод дополнительно монтируются вентиль и обратный клапан, предотвращающие обратный отток жидкости.

Вибрационные

Удобные вибрационные устройства являются самыми известными. Они используются на загородных участках уже много лет. Оценивая, как выбрать насос для колодца, стоит учитывать, что такой вариант за счет вибрации поднимает со дна используемого источника муть, что приводит к его быстрому засорению. По этой причине они нуждаются в частной чистке.

При этом вибрационный насос для колодца привлекателен простотой эксплуатации. Долгие годы такой вариант пользуется стабильно высокой популярностью за счет устойчивости к воздействию абразива. Агрегат данного типа готов к успешной деятельности в колодезном сооружении, вода в котором имеет большое количество взвесей, не требуя ремонта и замены деталей.

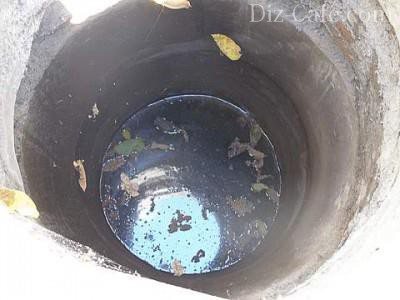

Как понять, когда пришло время чистки.

Основными показателями загрязнения источника является нарушение характеристик жидкости.

Листья, говорят о том, что владельцы плохо следят за шахтой.

Наиболее распространенные из них:

• Вода теряет свою прозрачность. Разные уровни замутнения может вызвать разгерметизация соединительных стыков колец. Донные фильтры засоряются мелкими частицами земли и глины.
• Присутствие посторонних предметов. Мусор, листва, прочее. За это отвечает отсутствие или повреждение люка шахты. Скважина обязательно должна быть защищена от наноса пыли и мусора.
• Вода потемнела. Потемнение жидкости свидетельствует о редкой эксплуатации скважины. Отсутствует естественное обновление, происходит застой воды и активное размножение болезнетворных бактерий.
• Приобретение зеленого оттенка. Причиной является активное развитие мелких водорослей. При попадании в шахту солнечного света, происходит рост микроорганизмов, превращающих естественный источник в болото. Причина этого неплотное прилегание крышки.
• Примесь ржавчины. Коричневые оттенки сигнализируют о превышении уровня железа. Если дать такой воде выстоятся, на поверхностях сосуда образуется рыжеватый налет. Естественной причиной служит неправильно рассчитанный уровень забора жидкости. Обычная очистка колодцев это не исправит. Потребуются дополнительные системы фильтрации.
• Посторонний запах и привкус. Разгерметизация шахты и, как следствие, приток сточных вод, несут за собой неприятный запах и привкус.

К очистке приступают после выявления источника загрязнения.

Критерии выбора

Для использования дренажного насоса в бытовых целях важно правильно подобрать модель, поскольку маломощные агрегаты не смогут обеспечивать нужный напор в системе водоснабжения, а чрезмерно мощные будут работать «вхолостую», следовательно, детали будут быстрее изнашиваться и выходить из строя.

При выборе дренажного насоса нужно обратить внимание на условия работы, производительность, мощность и другие технические особенности выбранной модели.

Характеристики откачиваемой среды

Прежде чем покупать насос, нужно проанализировать, какую жидкость он должен будет откачивать, с каким уровнем загрязнения и температурой. Вода должна быть относительно чистой, без высокой концентрации ила, песка, водорослей и камней.

Погружные насосы должны быть устойчивыми на поверхности дна. Поэтому предварительно оборудование ставят в чан или емкость соответствующего размера, на специальное плиточное основание. Каждая модель предназначена для работы в определенной среде.

По степени загрязнения откачиваемой воды все насосное дренажное оборудование делится на следующие группы:

• Для чистых жидкостей или малозагрязненных: допустимый диаметр твердых частиц не должен превышать 5 мм.
• Для воды средней степени загрязнения: допустимый размер твердых примесей 25 мм.
• Для дождевой, талой или сильнозагрязненной воды: размер крупных частиц может варьироваться в пределах 25-38 мм.

Обратить внимание нужно не только на размеры твердых частиц, но и на химический состав жидкости и его ее температуру. Агрессивные составы могут отрицательно сказаться на мощности и производительности оборудования.

Используемые для изготовления материалы

Эксплуатационный срок дренажного оборудования напрямую зависит от качества используемых материалов при изготовлении. Современные производители чаще всего применяют для сооружения корпуса пластик или металл.

В первом случае стоимость насоса будет более приемлемой, что в большинстве случаев служит решающим фактором при покупке. Но пластиковые корпуса менее устойчивы к механическим и химическим воздействиям, нежели металлические. Результаты социальных опросов показали, что пластик часто трескается и деформируется. В таких случаях насосы уже не подлежат ремонту.

Лучший материал для изготовления корпусов – нержавеющая сталь и чугун, которые способны взаимодействовать почти со всеми средами.

Не менее важная деталь, на которую стоит обратить свое внимание – материал, из которого изготовлены лопасти насоса. Их могут изготавливать из специального инновационного технического полимера или нержавеющей стали. Предпочтительнее покупать изделия, изготовленные из первого материала. Примеси, присутствующие в полимере, делают его устойчивым к механическим воздействиям и агрессивным средам. Самый весомый недостаток – они не подлежат ремонту. Металлические лопасти быстрее изнашиваются и подлежат замене, поэтому их стоимость ниже.

Тип автоматического выключателя

Большинство моделей современного оборудования оснащено автоматическими выключателями, которые запускают механизм, когда уровень воды поднимется до заданного показателя.

По этому принципу устройства бывают:

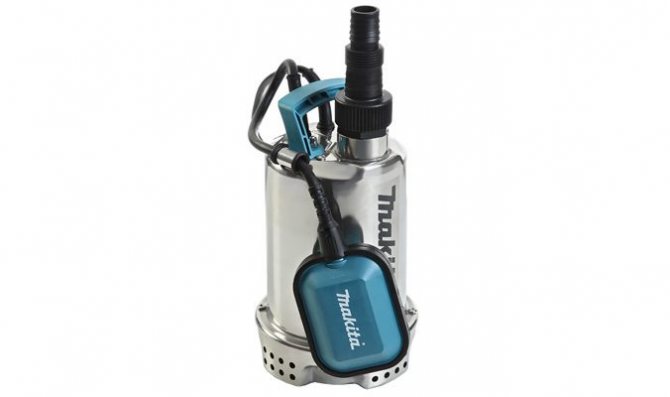

• Поплавковые. Самый долговечный, простой в конструкции и бюджетный сегмент устройства.
• Встроенный электронный датчик. Имеет сложное устройство и дорогостоящий.

Автоматическое отключение насоса предупреждает его «холостую» работу, которая грозит серьезными поломками и быстрой изнашиваемостью деталей.

Меры предосторожности

Если на поверхности хотя бы одного из бетонных колец появились признаки загрязнения, налеты, поменялся цвет – чистить нужно скорее. Делать это можно в любое время года, даже зимой

Но важно помнить, что очищение колодцев – процедура куда более серьезная, чем поход в магазин или поездка на велосипеде. К работе надо приступать минимум трем людям одновременно

При спуске в колодец обязательно привязываются страховочным тросом.

До того, как спуститься, стоит проверить, не скопились ли внизу опасные газы. Это делается путем спуска ведра с горящей свечой; отклонение ее пламени в сторону, потухание или изменение цвета огня свидетельствуют об опасности. Опытные специалисты всегда спускаются вниз в каске и болотных резиновых сапогах. Страдающим болезнями сердца и сосудов, периодическими головокружениями в колодцы лучше не лезть, особенно если глубина превышает 3 м. Обязательно стоит обзавестись веревочной или простой лестницей, предварительно убедившись в их надежности.

В такой ситуации, как и при насыщении колодца углекислотой, токсичными испарениями, лучше не пытаться выполнять работу своими силами. Куда правильнее будет вызвать квалифицированных специалистов. Не рекомендуется длительное время стоять в одной точке, это может закончиться засасыванием ног. Рекомендуется в случае илистой или переувлажненной почвы класть деревянную платформу, это поможет равномерно распределять вес.

Без самой крайней необходимости лучше воздержаться от очистки колодца в темное время суток. Заметив падающие сверху предметы, в том числе инструмент, лучше прижиматься к стене. Находиться внизу можно только в одиночестве.

Целесообразно ограничить время работы на дне 15 минутами с отдыхом наверху как минимум столько же времени. При необходимости освещать что-либо берут в колодец только специальные фонари, которые выполнены по взрывобезопасной схеме. Зажигать и отключать их нужно строго до спуска и после него. Категорически нельзя внизу курить, пить воду. Не стоит доверять чистку колодца несовершеннолетним.

Подробнее от том, как почистить колодец своими руками, смотрите в следующем видео.

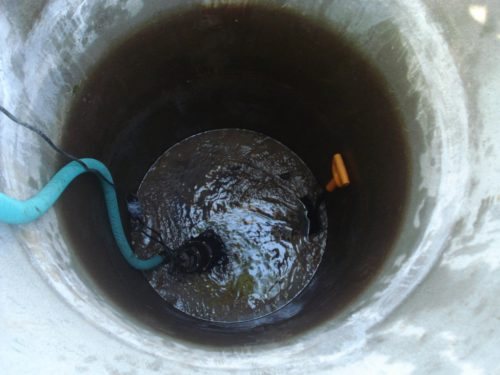

Процедура чистки колодца

Естественно, что нет смысла пользоваться дренажным оборудованием, предназначенным для перекачки чистой воды. Согласно схеме для работы по чистке колодца лучше всего использовать модели, которые:

• обладают максимальной мощностью;
• пропускают жидкость вместе с волокнами и мелкими загрязнениями;
• имеют специальные колесики, измельчающие наибольшие частицы ила, грязи и прочего мусора;

Идеальный вариант, когда дренажный насос оснащен поплавковым механизмом для регулировки глубины погружения. В данном случае полностью отпадает необходимость контролировать процесс очистки сооружения (это делается, когда нельзя допустить перегрева оборудования).

По инструкции чистка колодца дренажным насосом состоит из таких этапов:

• замер расстояния до дна;
• погружение насоса на уровне 0,6-0,8 м от дна;
• его включение;
• откачивание грязной воды;
• естественное поступление чистой воды из водоносного слоя;
• разрушение ила на дне (при поступлении потоков чистой воды);
• выключение и подъем насоса;
• удаление грязи с фильтра оборудования;
• повторное погружение и чистка колодца.

Продолжительность осуществления очистки колодца составляет в пределах 5-6 дней, периодичность — 1 раз в 3-7 лет.

Для очистки колодца от ила можно воспользоваться и обычным электрическим насосом. Единственное условие — осуществление его модернизации:

• один из концов трубы закрыть защитной сеткой;
• второй конец трубы оснастить приемным патрубком, к которому привязывают надежный шнур;
• корпус насоса устанавливают и фиксируют к деревянному шесту (в качестве крепежных элементов применяются металлическая пластина, болт и гайка).

Погружение насоса осуществляется путем спуска шеста и веревки. Откачка воды происходит до тех пор, пока не покажется дно. Корпус оборудования обязательно находится в воде. С помощью веревки регулируется угол наклона насоса, когда придется удалять ил со стенок колодца.

Процесс выкачки грязной воды подлежит контролю

Особое внимание уделяется изменению звука работы оборудования. Это может произойти вследствие накопления большого количества ила на защитной сетке или спуска приемной трубы до дна
