Флюгарка на трубу дымохода: виды, самостоятельное изготовление и установка для вашего дома

Флюгарка на дымоходе — ключевой элемент, обеспечивающий правильную работу отопительной и вентиляционной систем, предотвращая попадание осадков и посторонних предметов в дымоход. В статье рассмотрим виды флюгарок, их преимущества и недостатки, а также предложим пошаговую инструкцию по самостоятельному изготовлению и установке. Знание о флюгарках поможет улучшить эффективность дымохода и продлить его срок службы, что важно для владельцев частных домов и дач.

Характеристики и свойства

Флюгарка для дымохода обеспечивает отличную тягу в трубе независимо от погодных условий. Благодаря наличию колпака, сильные ветровые потоки сдерживаются, что создает область пониженного давления вокруг трубы.

Колпак защищает дымоход от осадков, что способствует оптимальному сгоранию топлива в печи. Кроме того, он увеличивает срок службы трубы, так как уменьшает риск образования наледи на внутренних стенках зимой и предотвращает намокание во время дождей, что может привести к образованию плесени и грибка.

При установке боковых стенок из стальных сеток или декоративных элементов также предотвращается попадание мусора и посторонних предметов в дымоход.

Флюгарка обладает следующими характеристиками:

• вес конструкции составляет 50-60 кг (для повышения устойчивости и защиты от сильных порывов ветра),
• основные материалы: медь, оцинкованное железо, нержавеющая сталь, цинк-титан,
• термостойкость до 2000°C,
• средний срок службы превышает 5 лет, в зависимости от используемого материала, его толщины и условий эксплуатации,
• минимальная высота флюгарки от дымохода до среза составляет от 100 до 180 мм,
• высота среза варьируется от 60 до 100 мм,
• угол наклона скатов колпака составляет 30-45°,
• размеры колпаков флюгарки должны превышать размеры трубы на 50 мм с каждой стороны или на 100 мм в диаметре.

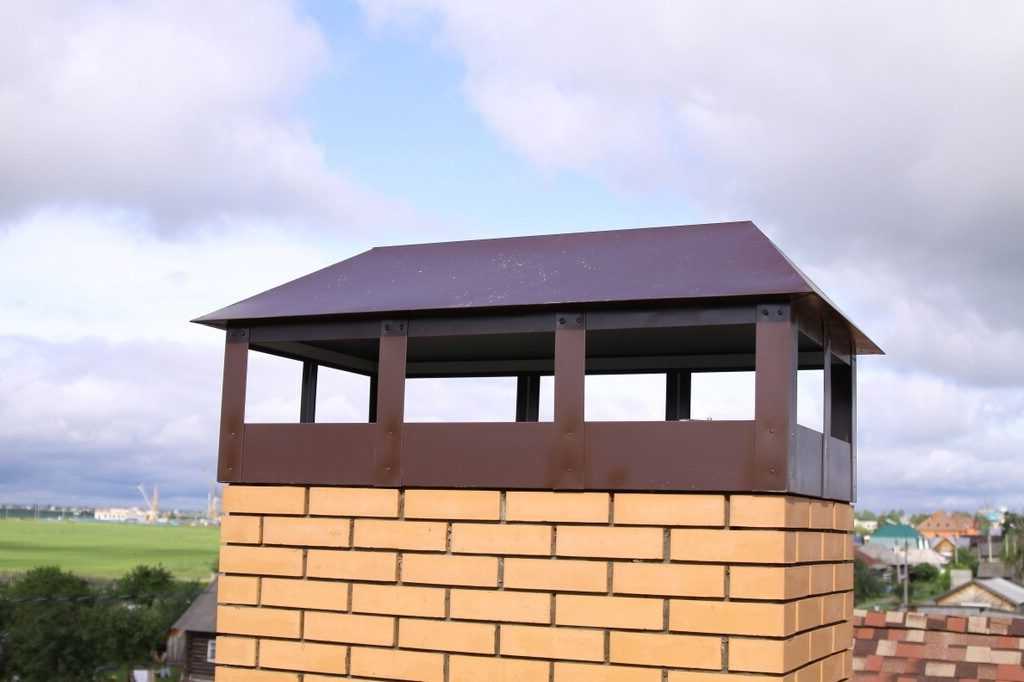

Флюгарка для дымохода обеспечивает отличную тягу в трубе независимо от погодных условий.

Эксперты в области отопления и вентиляции отмечают важность флюгарки для дымохода, которая не только улучшает тягу, но и защищает систему от атмосферных осадков и посторонних предметов. Существует несколько видов флюгарок, включая стационарные и поворотные, каждая из которых имеет свои преимущества в зависимости от условий эксплуатации. Специалисты рекомендуют учитывать высоту и диаметр дымохода при выборе модели.

Самостоятельное изготовление флюгарки возможно, но требует определенных навыков и знаний о материалах. Использование нержавеющей стали или оцинкованного железа обеспечит долговечность конструкции. Установка флюгарки должна проводиться с учетом угла наклона и направления ветра, что значительно повысит ее эффективность. Правильный выбор и установка флюгарки способствуют не только улучшению работы отопительной системы, но и повышению безопасности эксплуатации.

https://youtube.com/watch?v=EJR5nI1phtw

Особенности конструкции

Флюгарка состоит из нескольких ключевых компонентов:

1. Колпак или зонтик, который защищает трубу от атмосферных осадков. Он может иметь различные формы: скатную, конусную, полукруглую или пирамидальную.
2. Фартук-капельник, который выполняет защитную функцию для дымохода, предотвращая попадание влаги, грибка и коррозии. Его основная задача — отводить стекающую воду с поверхности колпака.
3. Кронштейны. Эти элементы служат для соединения фартука и колпака, а также могут использоваться для установки защитных сеток.

Интересные факты

Вот несколько интересных фактов о флюгарках на трубы дымоходов:

1. Функциональность и защита: Флюгарка не только предотвращает попадание дождя и снега в дымоход, но и защищает от обратной тяги, которая может возникнуть из-за сильного ветра. Это особенно важно для обеспечения безопасной работы отопительных систем и предотвращения попадания угарного газа в помещение.

2. Разнообразие форм и материалов: Флюгарки могут быть выполнены из различных материалов, таких как нержавеющая сталь, медь или алюминий, и иметь разнообразные формы — от классических конусов до более сложных конструкций с декоративными элементами. Это позволяет не только выполнять свою основную функцию, но и служить элементом дизайна дома.

3. Самостоятельное изготовление: Изготовление флюгарки своими руками — это не только экономия средств, но и возможность проявить креативность. Для этого достаточно иметь базовые навыки работы с металлом и инструментами. Существует множество руководств и видеоуроков, которые помогут создать уникальную флюгарку, идеально подходящую под стиль вашего дома.

https://youtube.com/watch?v=ZDu5qkNgwwI

Виды материалов для изготовления флюгарок

Процесс создания любой конструкции, включая флюгарки, начинается с выбора подходящего материала. К основным требованиям к ним относятся:

• устойчивость к коррозии,
• высокая механическая прочность,
• продолжительный срок службы,
• способность выдерживать резкие температурные колебания.

Флюгарка для установки на дымоход может быть изготовлена из следующих материалов:

• медь, которая отличается отличной гибкостью и пластичностью, термостойкостью до +1000°C, а также способностью сохранять свои механические свойства на протяжении более 50 лет. Под воздействием ультрафиолетового света может изменять цвет на коричневый или зеленый, а при механических повреждениях на поверхности могут появляться вмятины,
• оцинкованное железо, которое обладает хорошей коррозионной стойкостью и прочностью, сохраняет свой внешний вид на протяжении всего срока эксплуатации, легко поддается сгибанию и обработке, а также имеет низкую стоимость по сравнению с другими материалами,
• нержавеющая сталь, характеризующаяся высокой устойчивостью к коррозии, легкостью в обработке и способностью выдерживать механические нагрузки. Срок службы составляет до 20 лет, при этом со временем цвет поверхности может изменяться,
• цинк-титан, который отличается высокой стойкостью к различным осадкам, минимальным коэффициентом теплового расширения и сроком службы от 70 лет, в течение которых он сохраняет все свои свойства.

Виды покрытия флюгарок

Для повышения защиты флюгарок от неблагоприятных погодных условий и улучшения их эстетических характеристик на их поверхность можно наносить специальные покрытия:

1. Порошковая краска. Обладает высокой адгезией к стальным поверхностям, усиливает защитные свойства, устойчива к деформациям и изгибам, не нарушая герметичности. Не содержит токсичных веществ и представлена в разнообразной палитре цветов. Легко наносится, быстро высыхает и обеспечивает электроизоляцию металла.

2. Пурал. Не теряет цвет под воздействием ультрафиолетового излучения, не подвержен царапинам и разрушению при температурных колебаниях благодаря своей пластичности и прочности. Устойчив к химическим веществам, содержащимся в осадках, и доступен как в однотонных вариантах, так и с текстурными узорами. Срок службы превышает 30 лет.

3. Полиэстер. Обладает высокой стойкостью к износу, прочностью и характерным блеском. Не выгорает на солнце, не отслаивается и не подвержен влиянию температурных изменений и осадков. Срок эксплуатации составляет от 5 лет.

4. Пластизол. Обладает высокой устойчивостью к коррозии, отличными декоративными качествами, прочностью и гибкостью. В отличие от других покрытий, пластизол способен к самовосстановлению: микротрещины могут заживать, восстанавливая герметичность слоя. Срок службы достигает 20 лет.

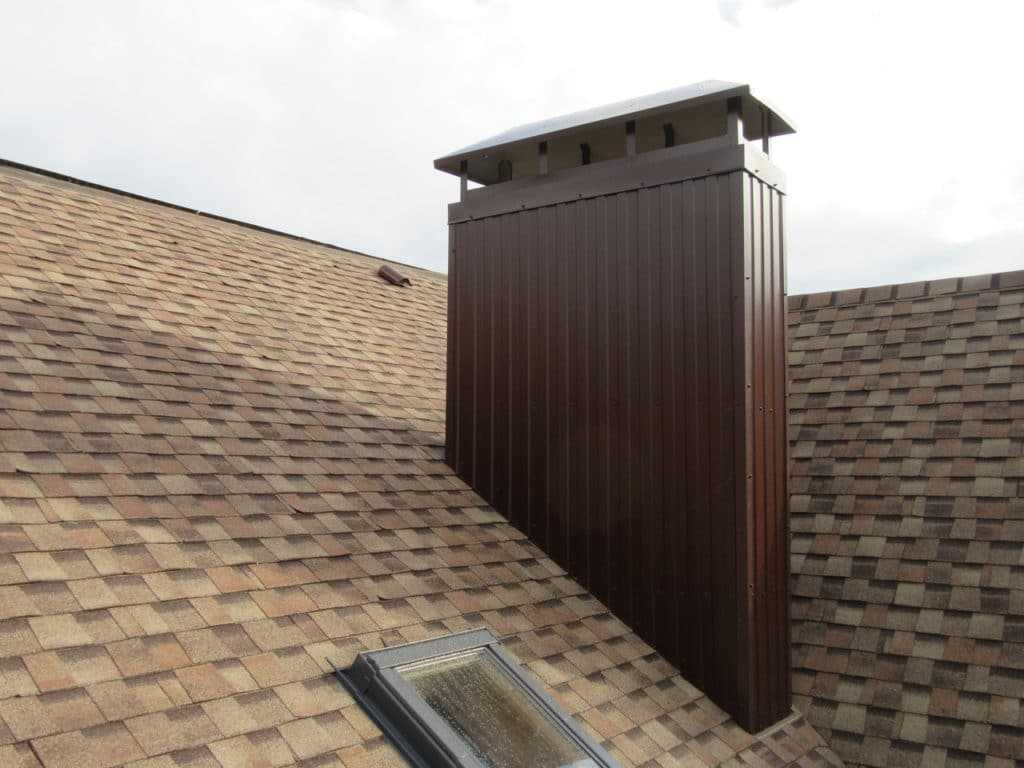

Флюгарка для трубы прямоугольного сечения.

Классификация флюгарок

Дымник флюгарки классифицируется в зависимости от формы дымохода на следующие типы:

• с круглым сечением,
• с прямоугольным или квадратным сечением.

Колпаки флюгарки различаются по форме скатов и бывают следующих видов:

1. Односкатные. Это простейшая конструкция, которая чаще всего используется для установки на дымоходы, расположенные на плоских (односкатных) крышах.
2. Плоские. Эти колпаки монтируются на плоские кровли. Из-за отсутствия наклона они не могут эффективно отводить осадки, что может привести к их деформации под нагрузкой.
3. Двускатные. Применяются на крышах различных форм. Их устанавливают на дымоходы круглого или квадратного сечения. Однако они имеют недостаток — минимальную защиту от задувания ветром капель воды с боковых сторон.
4. Четырёхскатные. Обычно устанавливаются на кирпичные дымоходы с прямоугольным сечением. В отличие от двускатных, они обеспечивают надежную защиту от попадания осадков в трубу со всех сторон, даже при сильном ветре.
5. Конусообразные. Эти колпаки устанавливаются на дымоходы круглого сечения. Их преимущество заключается в том, что нет необходимости в установке капельника.
6. Полукруглые. Они подходят для недорогих кровель зданий в европейском стиле и предназначены для монтажа на дымоходы с круглым сечением. Однако такой тип конструкции не способствует улучшению тяги.

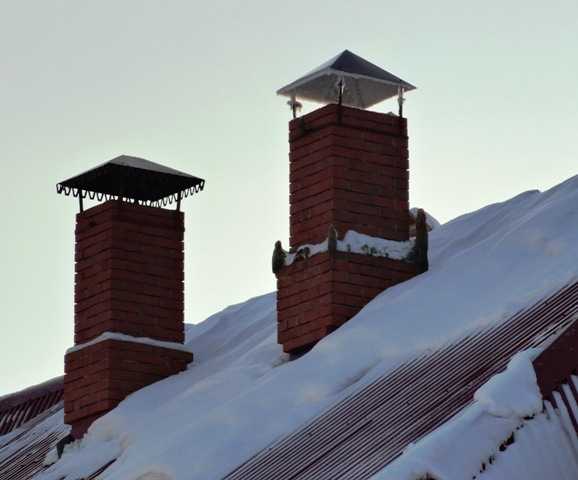

Односкатные и четырехскатные флюгарки устанавливаются на кирпичные дымоходы с прямоугольным сечением.

Критерии выбора

При выборе конструкции флюгарки следует учитывать несколько важных факторов:

• размеры колпака должны превышать размеры трубы,
• необходимо принимать во внимание характеристики топлива, используемого в печи, чтобы выбрать материал, подходящий для конкретных температурных режимов,
• внешнее покрытие должно обладать высокой устойчивостью к негативным воздействиям окружающей среды,
• срок службы конструкции должен быть сопоставим со сроком эксплуатации кровли,
• если в доме имеется котельная, важно предусмотреть отдельный дымник в конструкции,
• для отведения влаги необходим капельник,
• если установлены каминные или печные трубы, дымоотвод флюгарки должен быть дополнен вторым дном для уменьшения образования конденсата,
• угол наклона скатов колпака должен быть таким, чтобы на них не скапливались осадки,
• высота установки колпака определяется с учетом объемов дыма, который необходимо отводить от печи, чтобы избежать его накопления в дымоходе.

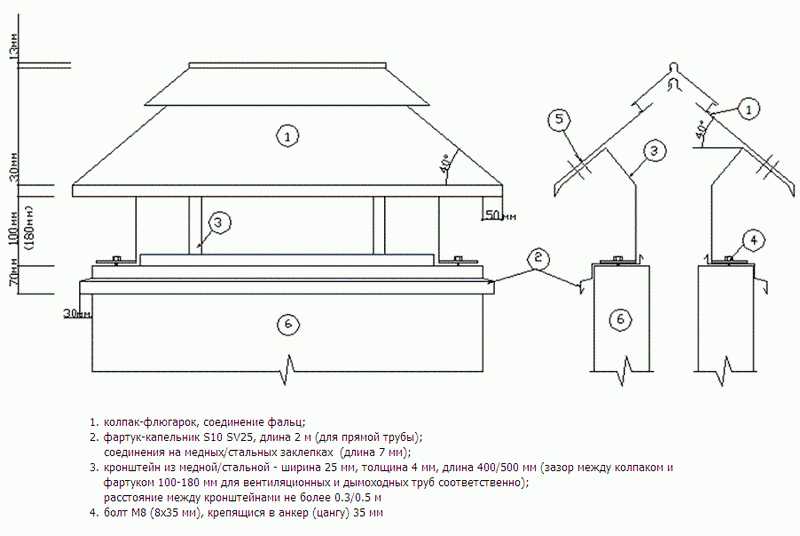

Чертеж флюгарки для дымоходной трубы

Установка

Установка флюгарки — это важный этап, от которого зависит не только эффективность работы печи благодаря хорошей тяге, но и долговечность дымохода, а также внешний вид крыши. Поэтому к монтажу следует подойти с полной ответственностью, заранее подготовившись и учтя все возможные неблагоприятные климатические условия, а также выбрав оптимальный тип конструкции и защитного покрытия.

Процесс установки флюгарки можно условно разделить на три ключевых этапа:

• подготовительный этап,
• этап сборки,
• этап монтажа.

Подготовительный этап

На этапе подготовки к установке флюгарки необходимо выполнить ряд действий:

1. Измерить внешние размеры дымохода и на основе этих данных создать его эскиз.
2. Определить основной материал, который сможет выдерживать вес осадков, высокую температуру дыма и воздействие климатических факторов.
3. Обдумать форму колпака, учитывая простоту его сборки и дальнейшего обслуживания.
4. Подготовить чертёж флюгарки с развёрткой колпака для удобства расчёта необходимого объёма материала.
5. Закупить листовой материал (толщиной 0,3-1 мм), саморезы по металлу или заклёпки, стальные уголки (с полками 15-20 мм и толщиной 1-2 мм) и стальную сетку (сечением прутьев 1-2 мм и шагом 40-50 мм).

Также заранее стоит подготовить следующие инструменты:

• ножницы по металлу,
• дрель,
• рулетку,
• молоток,
• болгарку,
• маркер,
• сварочный аппарат.

Этап изготовления и сборки флюгарки

Изготовление флюгарок осуществляется по следующему пошаговому процессу:

1. Сначала из плотной бумаги вырезаем шаблоны для сложных элементов конструкции.
2. Затем, используя бумажные формы, маркером отмечаем на металле линии для резки.
3. С помощью болгарки вырезаем необходимые элементы конструкции.
4. Далее выполняем загибы колпака в соответствии с чертежом.
5. Сварочным аппаратом соединяем колпак в единую конструкцию.
6. Болгаркой вырезаем уголки.
7. Из уголков формируем кронштейны, которые соединят фартук и колпак.
8. Из стальных листов вырезаем фартук, который будет крепиться к дымоходу, затем изгибаем его под углом 450 градусов и свариваем в одну конструкцию.
9. Собираем все детали согласно чертежу.
10. На боковые стенки кронштейнов привариваем стальную сетку.
11. К нижней части фартука на заклепки прикрепляем капельник, изготовленный из листовой стали.

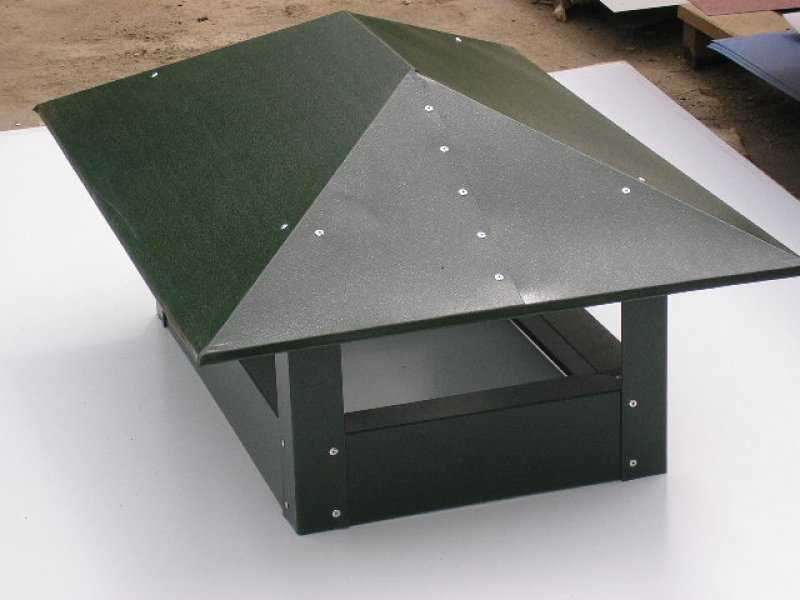

Флюгарка, созданная своими руками.

Этап установки

Перед началом установки важно создать максимально безопасные и комфортные условия для работы.

Необходимо подготовить обувь с мягкой подошвой, чтобы избежать повреждений кровельной обшивки, выбрать удобную и плотную одежду, а также перчатки для работы с металлом. Также стоит предусмотреть крепление для страховочной верёвки.

Монтаж флюгарки осуществляется в следующем порядке:

1. В фартуке сверлим отверстия для крепления флюгарки. Их диаметр должен составлять не менее 5 мм, а расстояние между ними — от 15 мм.
2. Устанавливаем флюгарку на дымоход и временно фиксируем её в неподвижном состоянии. Через подготовленные отверстия в фартуке высверливаем отверстия в дымоходе.
3. Снимаем флюгарку.
4. В высверленные отверстия вставляем дюбели для саморезов.
5. Устанавливаем флюгарку на трубу так, чтобы отверстия совпали, и прикручиваем её на саморезы.

Для надёжного крепления на кирпичном дымоходе дополнительно необходимо изготовить стальной хомут и обжать конструкцию, а также закрепить её на стенках с помощью саморезов.

После завершения крепления флюгарки важно проверить его надёжность. Для этого можно аккуратно постучать по периметру фартука молотком и убедиться, что он не смещается, а также надавить своим весом на колпак.

По окончании монтажных работ обязательно следует нанести защитное покрытие на все металлические поверхности конструкции. Выбор покрытия зависит от бюджета, условий эксплуатации и требований к декоративным свойствам.

Изготовление и установка флюгарки — это несложный процесс, который может освоить любой желающий. Для этого потребуется минимальный набор инструментов и немного физических усилий. В результате вы получите максимальную защиту дымохода при минимальных затратах, улучшите тягу и обеспечите полное сгорание топлива, что повысит КПД печи.

https://youtube.com/watch?v=sotvtZAPiG8

Уход и обслуживание флюгарки

Флюгарка, установленная на трубе дымохода, требует регулярного ухода и обслуживания для обеспечения ее эффективной работы и долговечности. Правильное обслуживание флюгарки не только продлевает срок ее службы, но и предотвращает возможные проблемы с дымоходом и системой отопления в целом.

Первым шагом в уходе за флюгаркой является регулярная проверка ее состояния. Рекомендуется проводить осмотр как минимум дважды в год: в начале отопительного сезона и после его завершения. Во время осмотра необходимо обратить внимание на наличие коррозии, трещин или других повреждений, которые могут возникнуть из-за воздействия атмосферных условий и высоких температур.

Если флюгарка изготовлена из металла, следует проверить, нет ли ржавчины. В случае обнаружения ржавчины, ее необходимо удалить с помощью металлической щетки или шлифовальной бумаги, а затем обработать антикоррозийным средством. Для флюгарок из нержавеющей стали или меди достаточно периодически протирать их влажной тряпкой, чтобы удалить загрязнения и предотвратить накопление грязи.

Также важно следить за работой механизма вращения флюгарки. Если флюгарка имеет подвижные элементы, такие как крылья или лопасти, необходимо убедиться, что они свободно вращаются и не заедают. В случае необходимости можно смазать подвижные части специальной смазкой, устойчивой к высоким температурам.

Кроме того, следует проверять крепление флюгарки к дымоходу. Со временем крепежные элементы могут ослабевать, что может привести к неустойчивости конструкции. Если обнаружены ослабленные болты или гайки, их следует подтянуть или заменить на новые.

Не забывайте также о чистке дымохода. Загрязненный дымоход может негативно сказаться на работе флюгарки и привести к образованию сажи и копоти, что в свою очередь может вызвать проблемы с тягою. Рекомендуется проводить чистку дымохода не реже одного раза в год, а в случае интенсивного использования отопительной системы — чаще.

В заключение, регулярный уход и обслуживание флюгарки на трубе дымохода являются важными аспектами, которые способствуют ее эффективной работе и долговечности. Следуя простым рекомендациям по уходу, можно избежать многих проблем и обеспечить надежную работу системы отопления в вашем доме.

Вопрос-ответ

Почему нельзя ставить грибок на дымоход?

При установке грибка на дымоход может возникнуть риск накопления конденсата, особенно в холодное время года. Это может привести к образованию коррозии на внутренних стенках дымохода. Увеличению вероятности возникновения пожара.

Чем лучше обмотать трубу дымохода?

Строители рекомендуют применять для теплоизоляции дымохода легкие термостойкие материалы, такие как минеральная вата или керамзит. Выбирая утеплитель для трубы дымохода, следует обратить внимание на его вес, а также на прочность покрытия кровли.

Как называется штука, которая надевается на трубу дымохода?

Дымовой колпак – это не просто элемент декора, а функциональная часть дымохода, выполняющая важную задачу в процессе дымоотвода. Грамотный подбор колпака на трубу дымохода способен не только придать зданию более эстетичный вид, но и способствовать повышению эффективности системы отопления.

Советы

СОВЕТ №1

Перед тем как выбрать флюгарку для дымохода, ознакомьтесь с различными ее видами и их характеристиками. Обратите внимание на материал, из которого она изготовлена, а также на ее форму и размеры, чтобы обеспечить максимальную эффективность и долговечность.

СОВЕТ №2

Если вы планируете самостоятельно изготовить флюгарку, тщательно изучите чертежи и инструкции. Используйте качественные материалы и инструменты, чтобы избежать проблем с установкой и эксплуатацией в будущем.

СОВЕТ №3

При установке флюгарки убедитесь, что она правильно закреплена и не мешает нормальному дымоотведению. Проверьте, чтобы флюгарка не была слишком низкой или высокой относительно уровня трубы, так как это может повлиять на тягу.

СОВЕТ №4

Регулярно проверяйте состояние флюгарки и дымохода, особенно после сильных дождей или снегопадов. Это поможет предотвратить накопление влаги и коррозию, а также обеспечит безопасную работу вашей системы отопления.
