Газовая горелка своими руками: пошаговое руководство

В этой статье мы объясним, как создать газовую горелку своими руками. Этот инструмент полезен как для домашних мастеров, так и для профессионалов. Газовая горелка применяется в сварке, пайке, кулинарии и садоводстве. Мы рассмотрим необходимые материалы, этапы сборки и меры безопасности, чтобы вы могли изготовить надежное и эффективное устройство, соответствующее вашим потребностям.

Разновидности газовых горелок

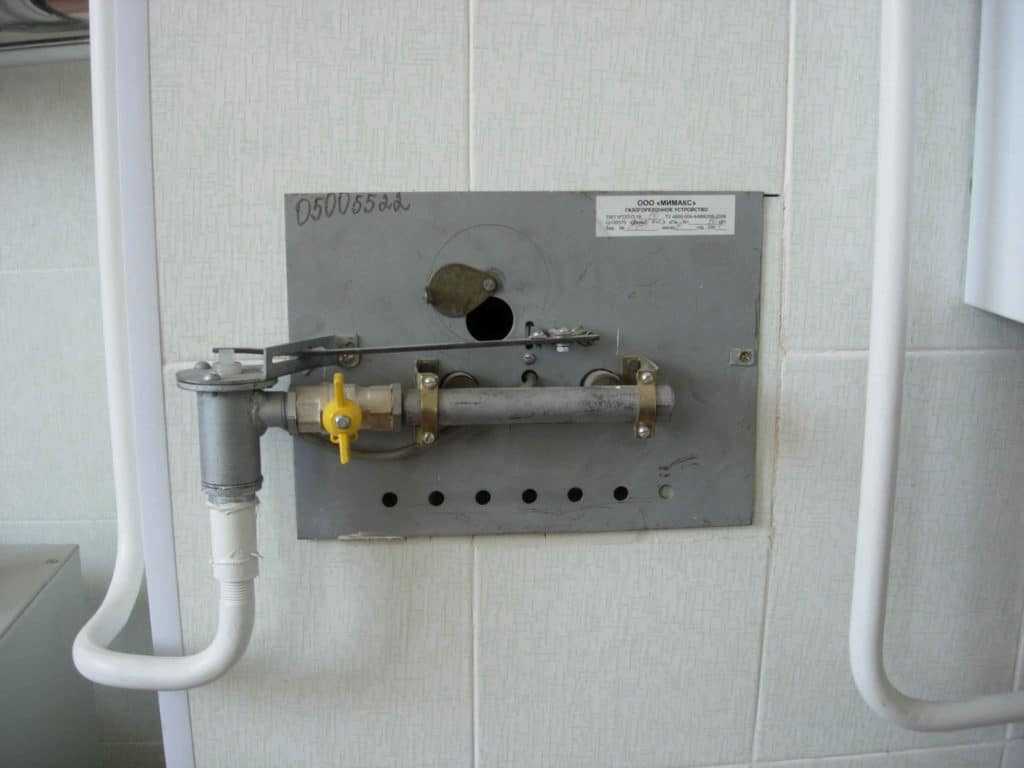

Атмосферная газовая горелка

Перед тем как классифицировать газовые горелки для котлов, важно понять, что происходит внутри устройства, а именно:

• прохождение горючего вещества через горелку (в данном случае газа),
• смешивание воздуха с этим горючим.

Конструкция горелки должна обеспечивать стабильное горение газо-воздушной смеси.

Существует несколько типов горелок в зависимости от способа подачи воздуха в газовый поток:

1. атмосферные,
2. с вентиляторами,
3. диффузно-кинетические.

Кроме того, самодельные газовые горелки могут различаться по количеству ступеней:

1. Одна ступень. Это устройство работает с фиксированной мощностью: температура воздуха в помещениях или теплоносителя поддерживается на заданном уровне благодаря автоматическому включению или выключению горелки в нужное время. Однако в этом случае могут наблюдаться колебания температуры в определённых пределах. Следует отметить, что срок службы такой горелки довольно ограничен.
2. Две ступени. Это устройство функционирует в двух режимах. При низкой нагрузке на отопительную систему активируется половинный режим, что обеспечивает стабильную работу котла и снижает износ оборудования. Номинальный режим включается при высоких нагрузках. Мощность устройства можно регулировать от нуля до максимума, что позволяет газовому оборудованию работать непрерывно и эффективно на протяжении многих лет.

Что касается основных характеристик качественной горелки, то к ним относятся:

• высокий коэффициент полезного действия (КПД),
• минимальное содержание оксида азота и угарного газа в воздухе,
• длительный срок эксплуатации,
• простота конструкции,
• легкость установки,
• уровень шума в пределах санитарных норм,
• быстрая перенастройка с одного типа топлива на другой, что актуально для комбинированных моделей.

Создание газовой горелки своими руками привлекает внимание как любителей, так и профессионалов. Эксперты отмечают, что такой проект требует тщательного подхода к безопасности и качеству материалов. Важно использовать только проверенные компоненты, чтобы избежать утечек газа и других опасностей. Многие специалисты рекомендуют начинать с изучения принципов работы горелки и ее конструкции, что поможет избежать распространенных ошибок. Также стоит обратить внимание на регулировку пламени и его стабильность, что напрямую влияет на эффективность работы устройства. В целом, при соблюдении всех рекомендаций и правил, самодельная газовая горелка может стать надежным помощником в различных задачах.

https://youtube.com/watch?v=KVggFrQu9aY

Атмосферные газовые горелки

Они всасывают воздух, функционируя как струйный насос. Это означает, что газ проходит через эжектор, где под воздействием высокой скорости происходит снижение давления. Воздух присоединяется к газовому потоку благодаря перепадам давления.

Преимущества различных моделей:

1. простота конструкции,
2. компактные размеры,
3. независимость от источников энергии,
4. низкий уровень шума,
5. доступные цены.

С помощью такой горелки можно адаптировать котёл, работающий на твёрдом топливе, для использования газа. Для этого необходимо установить горелку в зону зольника.

Однако внедрить значительные объёмы воздуха в газовый поток с помощью струйного действия невозможно. Поэтому атмосферные модели в котлах не обладают высокой мощностью. Их максимальная производительность составляет 9 кВт (в среднем).

Интересные факты

Вот несколько интересных фактов о создании газовой горелки своими руками:

1. Принцип работы: Газовые горелки работают на основе смешивания газа с воздухом для создания горючей смеси. При создании горелки своими руками важно правильно рассчитать соотношение газа и воздуха, чтобы обеспечить эффективное и безопасное сгорание. Неправильное соотношение может привести к образованию угарного газа или даже взрыву.

2. Материалы: Для изготовления газовой горелки можно использовать различные материалы, такие как медные трубки, нержавеющую сталь или даже старые детали от газовых плит. Однако важно помнить, что некоторые материалы могут выделять токсичные вещества при нагревании, поэтому выбор безопасных и термостойких материалов критически важен.

3. Безопасность: При создании газовой горелки своими руками необходимо соблюдать строгие меры безопасности. Это включает в себя использование защитных очков и перчаток, работу в хорошо проветриваемом помещении и наличие огнетушителя под рукой. Кроме того, важно тестировать горелку на утечки газа перед использованием, чтобы избежать потенциально опасных ситуаций.

https://youtube.com/watch?v=IWiMWZvtAwk

Вентиляторные газовые горелки

В этих устройствах за подачу воздуха отвечает вентилятор. Он обеспечивает необходимый объём воздуха. Кислород поступает принудительно. В результате:

1. Отсутствуют ограничения по мощности. Благодаря вентилятору можно снабдить различные объёмы газового топлива достаточным количеством воздуха для полного сгорания.
2. Отдел сгорания (газовый) может быть изолирован от котельной. Воздух поступает извне через специальный воздуховод, что снижает риск попадания в дом дымовых газов.

В устройствах атмосферного типа закрытие такого отдела невозможно. Это связано с тем, что естественная тяга не может преодолеть сопротивление воздуха в воздуховоде и обеспечить горелку необходимыми объёмами воздуха.

Котёл с закрытой газовой камерой может функционировать без установки отдельного воздуховода. Это возможно благодаря использованию коаксиальных дымоходов, где для удаления дымовых газов предусмотрена внутренняя труба, а для поступления свежего воздуха — цилиндрический туннель, расположенный между внешней и внутренней трубами.

Модели с принудительной подачей воздуха могут настраиваться самостоятельно и требуют минимального вмешательства со стороны пользователя.

Недостатки вентиляторных газовых горелок:

1. высокая стоимость,
2. значительный уровень шума во время работы,
3. зависимость от электричества — они нуждаются в стабильных источниках питания.

Диффузионно-кинетические горелки

Чаще всего такие устройства можно встретить в высокоэффективных промышленных системах отопления. Они объединяют элементы двух ранее упомянутых типов горелок.

Процесс самостоятельного создания горелки

Самодельная горелка для газовых котлов, работающих на твердом топливе, может быть создана с использованием вентиля от газового баллона, а именно кислородного. В выходной патрубок этого вентиля необходимо установить самодельный штуцер, который затем соединяется с редуктором. Для этого можно использовать резинотканевый шланг, изготовленный самостоятельно.

В процессе сборки входной патрубок должен быть вставлен в сам баллон. На него устанавливается колпачок, в котором делается отверстие для подключения жиклера, который можно взять от газовой плиты или паяльной лампы.

С помощью сварки к самодельному колпачку прикрепляется сопло, представляющее собой стальную трубу длиной 10 см и толщиной стенок 2 мм.

Между колпачком и соплом оставляется пространство в 1,5 см, через которое поступает воздух. Поэтому к колпачку крепятся три толстых проволочных элемента, к которым затем монтируется труба-сопло.

Процесс зажигания этой самодельной горелки включает в себя открытие крана на магистральной газовой сети или на баллоне, если используется сжиженный газ.

Источник огня, такой как спичка, зажигалка или зажжённый бумажный фитиль, удерживается у сопла. Создание такого устройства не представляет особой сложности на первый взгляд.

Открытие вентиля

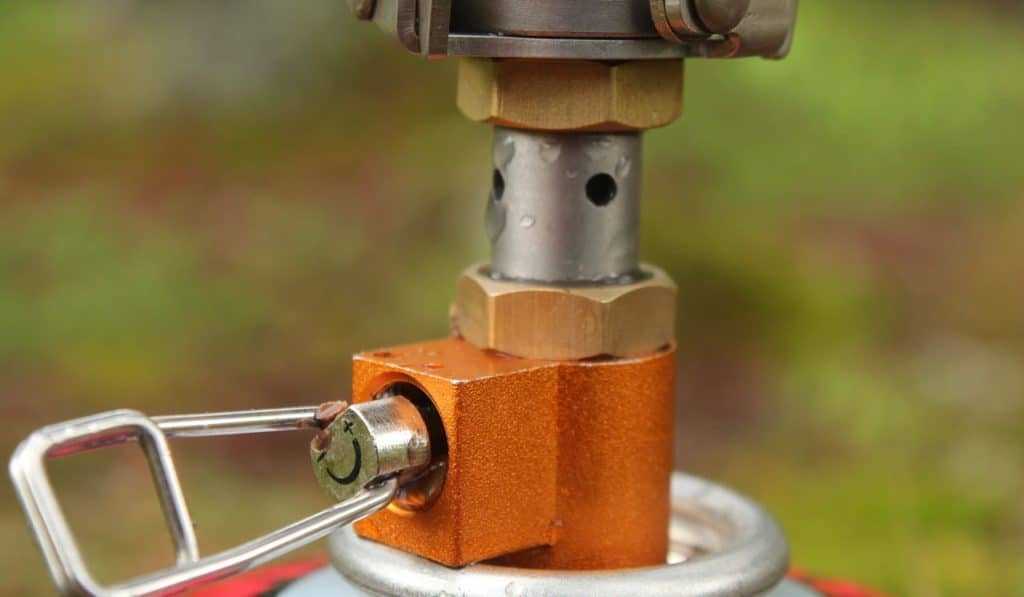

Вентиль газовой горелки

Управление мощностью данного устройства осуществляется за счет открытия или закрытия вентиля. Максимальная температура сосредоточена в зелёно-голубой зоне пламени. Для корректной настройки сопла необходимо установить в его центр факел, при этом проволочные держатели слегка изгибаются.

Для создания рабочей версии горелки к соплу приваривается наконечник, который имеет угол изгиба 45 градусов.

В качестве основы для изготовления можно использовать стальной вентиль, например, от газового баллона. На его выходной части устанавливается заглушка с отверстием для жиклера, который берется из паяльной лампы. Диаметр сопла жиклера составляет 0,8 мм. Оптимальный диаметр горелочного сопла равен 3 см. Длину сопла можно регулировать с помощью различных насадок, что позволяет контролировать параметры пламени. В этом процессе вентиль выступает в роли регулятора.

Нюансы обслуживания

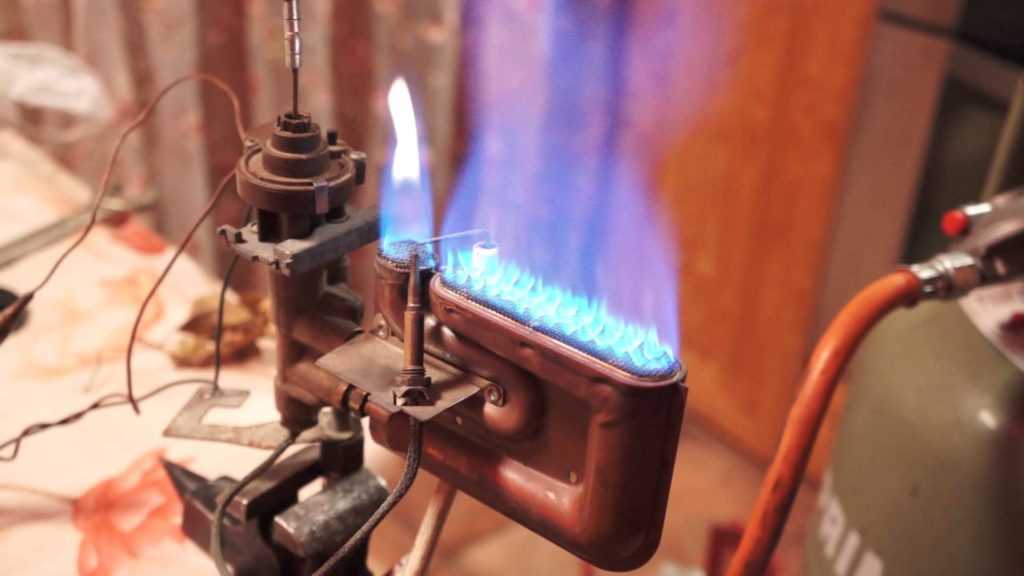

Обслуживание газовой горелки

Уход за газовыми горелками, независимо от их конструкции, сводится в основном к регулярной чистке. Этот процесс рекомендуется проводить раз в год. Однако выполнять его самостоятельно не стоит, так как это требует разборки и сборки котла. Обычно владельцы обращаются в специализированные сервисные центры. Накопившиеся загрязнения удаляются с помощью сжатого воздуха.

Настройка давления для горелок требует особой осторожности. Например, для некоторых современных моделей давление в диапазоне 8-10 Атм может оказаться критически высоким.

Необходимость в чистке горелки может значительно снизиться, если установить фильтр на трубу газовой подачи. Эту процедуру выполняет специалист газовой службы, к которому следует обратиться с соответствующей заявкой.

Итоги

Создание газовой горелки для котла своими руками возможно, однако этот процесс требует времени и навыков. Не каждый сможет качественно собрать такой ключевой компонент отопительной системы. Более безопасным вариантом будет выбор готовой горелки от проверенного производителя.

https://youtube.com/watch?v=7dldQPMMu1c

Безопасность при работе с газовыми горелками

Работа с газовыми горелками требует особого внимания к вопросам безопасности, так как неправильное обращение с газом может привести к серьезным последствиям, включая взрывы и отравления. Прежде всего, необходимо обеспечить хорошую вентиляцию в помещении, где будет использоваться горелка. Это поможет избежать накопления угарного газа и других вредных веществ в воздухе.

Перед началом работы обязательно проверьте все соединения на наличие утечек. Для этого можно использовать мыльный раствор: нанесите его на соединения, и если появятся пузырьки, значит, есть утечка. В этом случае необходимо немедленно устранить проблему, прежде чем продолжать работу.

Используйте только качественные и сертифицированные компоненты для сборки горелки. Некачественные материалы могут привести к непредсказуемым последствиям, включая утечки газа. Также стоит обратить внимание на состояние шлангов и соединений: они не должны иметь трещин или повреждений.

При работе с газовой горелкой всегда держите под рукой огнетушитель, соответствующий классу пожара, который может возникнуть в результате работы с газом. Лучше всего иметь огнетушитель с порошковым или углекислотным наполнителем, так как они эффективны против различных типов возгораний.

Не оставляйте горелку без присмотра во время работы. Даже на короткое время это может привести к опасным ситуациям. Если вы заметили, что пламя стало нестабильным или изменило цвет, немедленно прекратите работу и проверьте оборудование.

Носите защитные очки и перчатки, чтобы избежать травм при работе с горелкой. Это особенно важно, если вы планируете использовать горелку для сварки или пайки, где высокие температуры могут вызвать ожоги.

Наконец, ознакомьтесь с местными нормами и правилами по работе с газовыми устройствами. В некоторых регионах могут быть дополнительные требования или ограничения, которые необходимо учитывать при использовании газовых горелок.

Вопрос-ответ

Что нельзя делать с газовой горелкой?

С газовой горелкой нельзя обращаться неосторожно, оставлять ее без присмотра во время работы, использовать в закрытых помещениях без вентиляции, а также пытаться ремонтировать или разбирать ее самостоятельно, если у вас нет соответствующих навыков и знаний.

Какой газ нужен для газовой горелки?

Для газовой горелки обычно используется пропан или бутан, а также их смеси. Эти газы обеспечивают эффективное сгорание и высокую температуру пламени, что делает их идеальными для различных применений, включая отопление и приготовление пищи.

Советы

СОВЕТ №1

Перед началом сборки газовой горелки обязательно ознакомьтесь с основами безопасности при работе с газом. Убедитесь, что у вас есть все необходимые средства защиты, такие как перчатки и очки, а также работайте в хорошо проветриваемом помещении.

СОВЕТ №2

Используйте только качественные и проверенные материалы для сборки горелки. Это поможет избежать утечек газа и повысит общую надежность устройства. Обратите внимание на соединения и герметичность всех элементов.

СОВЕТ №3

Перед первым использованием горелки проведите тестирование в безопасной среде. Убедитесь, что все соединения надежны, и проверьте работу устройства на небольшом объеме газа, чтобы избежать неожиданных ситуаций.

СОВЕТ №4

Не забывайте о регулярном обслуживании вашей газовой горелки. Проверяйте состояние всех компонентов, очищайте форсунки и следите за герметичностью соединений, чтобы обеспечить долгую и безопасную эксплуатацию устройства.
