Гидрострелка в системе отопления своими руками: пошаговое руководство

В статье рассмотрим гидрострелку, ее функции в системе отопления и пошаговую инструкцию по установке. Гидрострелка оптимизирует работу отопительных систем, обеспечивая равномерное распределение теплоносителя и предотвращая воздушные пробки. Понимание принципов работы и правильная установка помогут повысить эффективность отопления, снизить энергозатраты и продлить срок службы оборудования.

Назначение гидрострелки

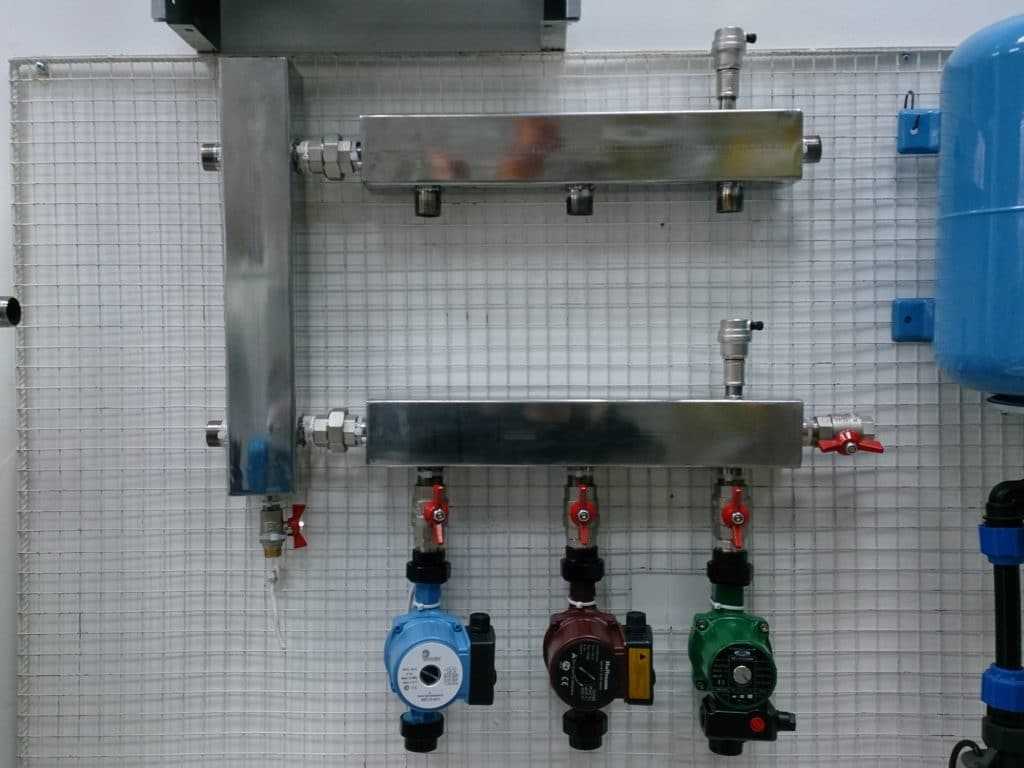

Гидрострелки

Гидрострелка, также известная как гидрораспределитель, выполняет как основную, так и вспомогательные функции, которые зависят от её конструкции. Основная задача устройства заключается в правильном распределении потоков теплоносителя. Потребность в этом возникает в следующих случаях:

• В системе отопления, где используется один котел, но имеется два или более контуров, требующих различного расхода теплоносителя. Особенно это актуально, если один из контуров значительно больше основного. Увеличение мощности котла в такой ситуации нецелесообразно, так как это приведет к излишнему расходу топлива и сокращению срока службы нагревательного оборудования. Кроме того, в помещениях, отапливаемых основным контуром, может стать слишком жарко.
• В системе отопления, состоящей из различных контуров, таких как радиаторы и теплые полы. Гидрострелка обеспечивает их совместную работу без негативного влияния друг на друга, а при отключении одного из контуров остальные продолжают функционировать без дополнительных нагрузок и термических ударов.
• В системе с несколькими контурами, каждый из которых оснащен циркуляционным насосом. Гидрораспределитель позволяет им работать независимо друг от друга.
• В системах с несколькими нагревательными котлами.
• Гидрострелка также предоставляет возможность отключать один контур без влияния на остальные, что удобно для проведения ремонтных работ.
• Устройство смягчает тепловые удары при запуске системы и аварийном отключении, что особенно важно, если в системе присутствуют чугунные элементы, подверженные повреждениям из-за резких температурных колебаний.

Существует всего две вспомогательные функции, но они имеют значительное значение:

• Гидрострелка позволяет удалять воздух из отопительной системы через специальный клапан.
• Она также служит накопителем для ржавчины, накипи и других отложений, которые благодаря этому легко удаляются.

Как видно, установка гидрострелки своими руками в систему отопления является весьма полезным решением, которое позволяет эффективно регулировать работу отопления и проводить необходимые ремонтные работы без отключения котла.

Эксперты в области отопительных систем отмечают, что установка гидрострелки своими руками может значительно улучшить эффективность работы системы. Гидрострелка, как правило, используется для разделения потоков горячей и холодной воды, что позволяет избежать смешивания и обеспечивает стабильную температуру в радиаторах. При правильном монтаже можно добиться оптимального распределения тепла, что особенно важно в больших домах.

Однако специалисты предупреждают, что для успешного выполнения этой задачи необходимо учитывать несколько факторов. Во-первых, важно правильно рассчитать диаметр труб и выбрать подходящие материалы. Во-вторых, необходимо следовать рекомендациям по установке, чтобы избежать проблем с циркуляцией. Наконец, эксперты советуют не пренебрегать проверкой системы после завершения работ, чтобы убедиться в отсутствии утечек и корректной работе всех компонентов. Таким образом, при наличии необходимых знаний и навыков, установка гидрострелки может стать отличным решением для повышения эффективности отопления.

https://youtube.com/watch?v=X-t6HjGJJg0

Как работает гидрострелка

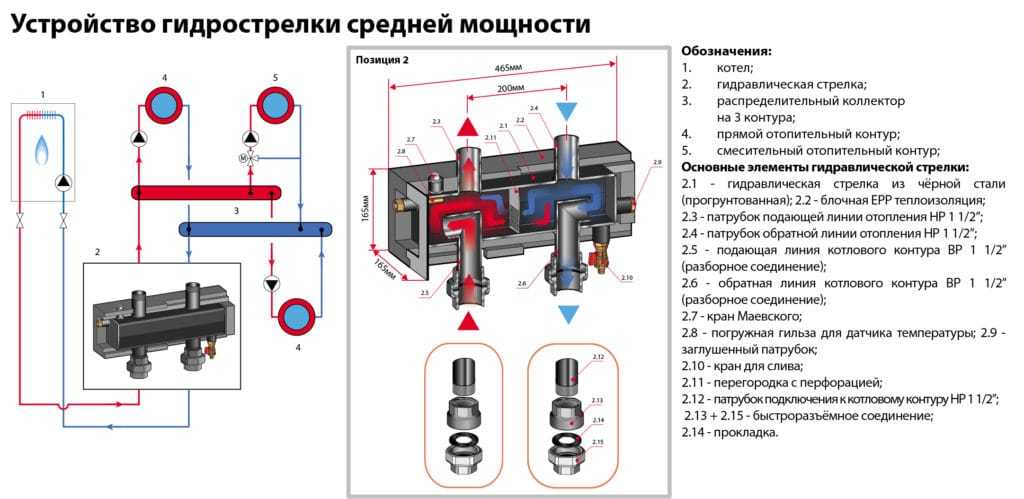

Схема работы гидрострелки

Уникальность этого устройства заключается в том, что процессы смешивания холодного и горячего потоков происходят естественным образом, основываясь на физических законах. Кроме того, оно выполняет свои основные функции только при запуске системы и в случае возникновения определённых нюансов в процессе работы. В остальное время гидрострелка функционирует как накопитель для избыточного воздуха и нежелательных отложений. Однако стоит отметить, что режим спокойной работы наблюдается не так часто. Достигнуть равномерного прогрева всех контуров достаточно сложно, поэтому наличие гидрораспределителя становится более чем оправданным.

Для лучшего понимания рассмотрим пример работы самодельной гидрострелки для отопления во время первого запуска системы. После включения обогревательного котла холодная вода начинает циркулировать по трубам, подталкиваемая циркуляционными насосами. Когда она попадает в гидрострелку, более тёплая вода поднимается вверх, а холодная опускается вниз к котлу, где нагревается и снова возвращается в систему. Согласитесь, это довольно просто и понятно. Но, несмотря на свою простоту, устройство предоставляет системе ряд преимуществ:

• Поддержание корректного давления в системе.
• Автоматическое распределение температурных потоков в нужном направлении.
• Сглаживание гидроударов.
• Возможность отключения одного контура независимо от других.
• Повышение КПД нагревательного котла, что способствует экономии топлива.

Также стоит упомянуть воздушный клапан и кран для слива отходов.

Интересные факты

Вот несколько интересных фактов о гидрострелках в системах отопления, которые могут быть полезны при их самостоятельном изготовлении:

1. Принцип работы: Гидрострелка, или гидравлический разделитель, позволяет разделить потоки теплоносителя в системе отопления, что помогает избежать смешивания горячей и холодной воды. Это обеспечивает более стабильную работу котла и улучшает эффективность системы, так как позволяет поддерживать оптимальную температуру на выходе.

2. Упрощение монтажа: При использовании гидрострелки можно значительно упростить монтаж системы отопления. Она позволяет подключать несколько контуров (например, радиаторы и теплый пол) к одному источнику тепла, не беспокоясь о том, что разные контуры будут влиять друг на друга. Это особенно полезно в сложных системах с различными требованиями к температуре.

3. Экономия энергии: Правильное использование гидрострелки может привести к значительной экономии энергии. Разделение контуров позволяет оптимизировать работу насосов и котлов, что снижает потребление электроэнергии и уменьшает затраты на отопление. Кроме того, это помогает избежать перегрева и излишних потерь тепла в системе.

Создание гидрострелки своими руками требует знаний о гидравлике и правильного подбора материалов, но при правильном подходе это может быть выгодным и эффективным решением для вашей системы отопления.

https://youtube.com/watch?v=EuM2ymk8FLg

Как сделать гидрострелку своими руками

Создание чертежей для гидрострелок можно выполнить самостоятельно, однако перед этим важно правильно рассчитать их размеры. Основным параметром, от которого будут зависеть все остальные, является диаметр трубы. Его можно вычислить по следующей формуле: D=49*√W: Δt

• W – мощность котла.
• Δt – разница температур.

Далее, как уже упоминалось, все расчеты будут основываться на полученном диаметре. Длина трубы для гидрострелки должна составлять не менее шести диаметров, а расстояние между патрубками – 2-3 диаметра. Получив все необходимые данные, можно смело приступать к созданию схем и чертежей, по которым будет осуществляться сборка устройства.

• Теперь необходимо выбрать саму трубу. Оптимальным вариантом станет труба из нержавеющей стали, но для её сварки требуются специальные навыки. Поэтому можно использовать обычную металлическую трубу с толщиной стенки не менее 4 мм.
• В соответствии со схемой в ней сверлятся нужные отверстия: одно для подключения к котлу, остальные – для подачи теплоносителя в контуры.
• Сверху приваривается заглушка с отверстием для воздушного клапана.
• Снизу устанавливается заглушка с отверстием для сливного крана.
• В боковые отверстия ввариваются резьбы, к которым позже будут подключаться трубы.
• Чтобы проверить наличие трещин или недостатков в сварочных швах, внутрь заливается вода и проверяется на протечки.
• Внешняя обработка включает шлифовку сварочных швов и покраску.

Теперь осталось установить гидрострелку в систему отопления, еще раз проверить все соединения и стыки, залить воду внутрь и запустить котел для нагрева.

Установка

Гидрострелка с коллектором

Представленный ранее вариант устройства не является единственным. Гидрораспределитель, созданный самостоятельно, может быть как вертикальным, так и горизонтальным, а также установленным под определённым углом. Всё зависит от места, где вы собираетесь его разместить, и от габаритов самого устройства. Единственное неизменное требование для всех конструкций – это расположение воздушного клапана в самой верхней части, а сливного крана – в самом низу. Больше нет никаких принципиальных особенностей.

Гидрострелка из полипропилена

Производители утверждают, что полипропиленовые трубы по сроку службы не только не уступают, но иногда даже превосходят металлические аналоги. С этим утверждением трудно не согласиться, поэтому использование этого материала для создания гидрострелок началось практически с момента его появления. Сборка из полипропилена не сложнее, а в некоторых случаях даже легче, учитывая его меньший вес.

Для создания гидрораспределителя вам понадобятся:

• Полипропиленовая труба нужного диаметра.
• Тройники, количество которых зависит от числа отопительных контуров.
• Две торцевые заглушки.

Процесс сборки гидрострелки из полипропилена практически не отличается от аналогичного процесса с металлическими трубами. Основные компоненты остаются прежними, изменяется лишь материал. Однако важно помнить, что не каждая система отопления подходит для установки такого гидрораспределителя. Полипропилен способен выдерживать высокие температуры, но при использовании твёрдотопливного котла может возникнуть ситуация, когда температура воды поднимется до критических значений, способных расплавить полипропилен. Хотя такие случаи чаще всего связаны с аварийными ситуациями, рисковать не стоит.

Обвязка с котлом

Можно создать яркую иллюстрацию с множеством стрелок и привлекательных символов, но на самом деле для объяснения достаточно всего нескольких слов. Распределитель соединяется с котлом через патрубок, по которому поступает горячая вода. В гидрострелке она поднимается вверх и через верхний выход направляется к радиаторам. Затем, по обратному контуру, вода возвращается к нижнему патрубку распределителя, где смешивается с котловым контуром. Таким образом, обеспечивается непрерывная циркуляция воды.

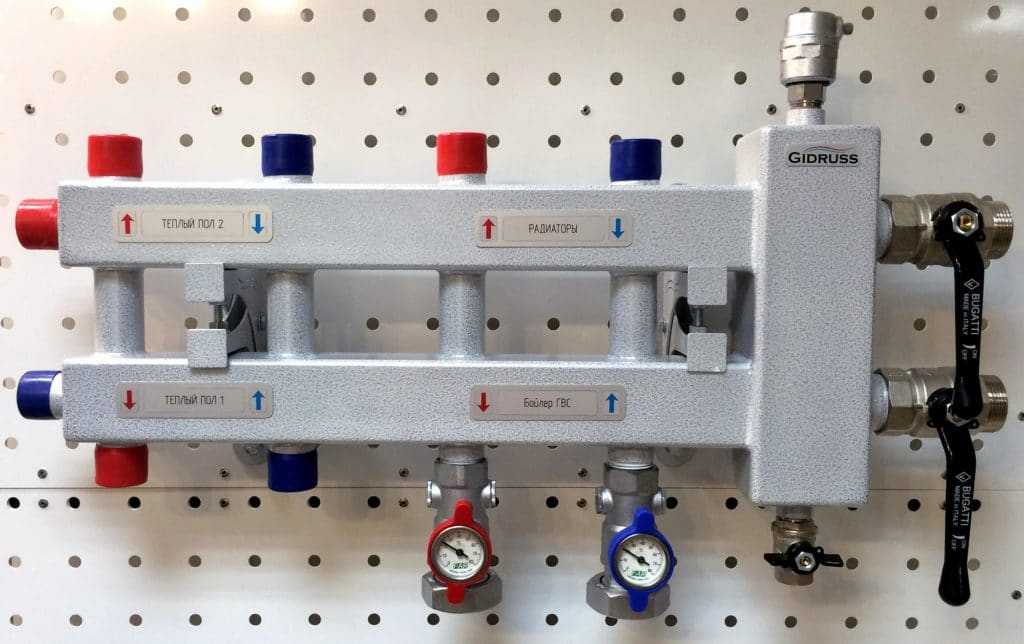

Гидрострелка с коллектором

Коллектор играет важную роль в системах, где используются несколько различных отопительных контуров. В таких случаях гидрострелка изготавливается в упрощённом варианте, а все трубопроводы, которые распределяют воду по контурам, подключаются к коллектору. Подача воды осуществляется сверху, а обратный поток – снизу. Принцип соединения коллектора с гидрострелкой остается тем же. Горячая вода из котла поступает через верхний патрубок, а холодная возвращается в котёл через нижний. Схема остаётся достаточно простой, и её сборка не вызывает особых затруднений, хотя на это потребуется больше времени.

Некоторые итоги

Любые строительные работы, включая установку системы отопления, требуют тщательной подготовки. Хотя обсуждать такие аспекты, как уклон стен или высота потолков, не совсем уместно, полезно напомнить о ключевых моментах установки гидрострелки для отопления.

Первое, что стоит обдумать – действительно ли стоит браться за это самостоятельно? Если у вас есть навыки и вы можете сделать это без привлечения специалистов, то это может быть оправданным решением. В противном случае, стоит рассмотреть, сколько это будет стоить. Иногда проще приобрести готовую гидрострелку от производителя, чем вызывать одного или нескольких мастеров, покупать все необходимые материалы и оплачивать услуги по отдельности. К тому же, найти подходящую гидрострелку в магазине, соответствующую вашим требованиям, не составит труда.

Второй и последний момент. Если вы всё же решили изготовить этот важный элемент самостоятельно, тщательно изучите, как правильно и качественно это сделать. И только после этого приступайте к работе, соблюдая все правила техники безопасности.

https://youtube.com/watch?v=leVVyXuxMxc

Проблемы и решения при использовании гидрострелки

Гидрострелка, или гидравлический разделитель, является важным элементом в системах отопления, особенно в тех, где используются несколько контуров или источников тепла. Однако, несмотря на свои преимущества, использование гидрострелки может привести к ряду проблем, которые необходимо учитывать и решать. Рассмотрим основные из них.

1. Неправильный выбор мощности гидрострелки. При проектировании системы отопления важно правильно рассчитать мощность гидрострелки. Если она будет недостаточной, это может привести к перегреву и неэффективной работе системы. В то же время, слишком мощная гидрострелка может вызвать излишние затраты на оборудование и установку. Рекомендуется проводить тщательные расчеты, основываясь на тепловых нагрузках всех контуров.

2. Неправильная установка. Установка гидрострелки требует соблюдения определенных правил. Неправильное расположение может привести к возникновению воздушных пробок, что негативно скажется на работе системы. Гидрострелка должна быть установлена на уровне, позволяющем свободное движение теплоносителя, а также в местах, где минимизируется вероятность попадания воздуха.

3. Проблемы с циркуляцией. Если в системе отопления возникают проблемы с циркуляцией, это может быть связано с неправильным выбором насосов или их расположением. Насосы должны быть подобраны с учетом характеристик системы и правильно размещены для обеспечения оптимального потока теплоносителя. Важно также следить за состоянием фильтров и других элементов системы, которые могут препятствовать нормальной циркуляции.

4. Накопление осадка. В процессе эксплуатации в гидрострелке может накапливаться осадок, что приводит к ухудшению теплообмена и снижению эффективности работы системы. Регулярное обслуживание и очистка гидрострелки помогут избежать этой проблемы. Рекомендуется устанавливать фильтры на входе в гидрострелку, чтобы минимизировать попадание загрязнений.

5. Температурные перепады. В системах отопления с гидрострелкой могут возникать температурные перепады, что негативно сказывается на комфорте и эффективности работы. Для решения этой проблемы можно использовать автоматические системы управления, которые будут регулировать температуру в зависимости от потребностей каждого контура.

6. Неправильная настройка системы. Настройка системы отопления с гидрострелкой требует внимательного подхода. Неправильные настройки могут привести к неравномерному распределению тепла и снижению общей эффективности. Рекомендуется проводить настройку системы с учетом всех параметров, включая температуру, давление и расход теплоносителя.

Таким образом, использование гидрострелки в системе отопления может быть весьма эффективным, однако требует внимательного подхода к проектированию, установке и обслуживанию. Устранение возможных проблем и правильное решение возникающих вопросов позволит значительно повысить эффективность работы системы и обеспечить комфортные условия в помещении.

Вопрос-ответ

Чем можно заменить гидрострелку?

Чем можно заменить гидрострелку? Если в вашем доме один котел и не больше трех контуров отопления, например, бойлер, радиаторы отопления и теплый пол, то гидрострелка не нужна. С ее задачей справится байпас, стоимость которого гораздо меньше, чем у гидрострелки.

Можно ли обойтись без гидрострелки?

Всё зависит от вашей системы отопления. В 95% случаев можно обойтись без гидрострелки. При вашей площади жилья она может понадобиться, если вы там надумали смешать низкотемпературную и высокотемпературную системы, то есть тёплые полы и радиаторы. И даже в этом случае можно вполне комфортно обойтись без неё.

Какой материал чаще всего используется для изготовления гидрострелок?

Обычно её делают из стальных профилей квадратного или круглого сечения.

Советы

СОВЕТ №1

Перед началом установки гидрострелки тщательно изучите схему вашей отопительной системы. Это поможет вам правильно определить место установки и избежать возможных проблем с циркуляцией теплоносителя.

СОВЕТ №2

Используйте качественные материалы для изготовления гидрострелки. Это обеспечит долговечность конструкции и минимизирует риск утечек. Обратите внимание на трубы и фитинги, которые должны быть устойчивы к высоким температурам и давлению.

СОВЕТ №3

При монтаже гидрострелки обязательно соблюдайте правила гидравлики. Убедитесь, что все соединения герметичны, а система правильно сбалансирована, чтобы избежать проблем с циркуляцией и перегревом отдельных участков системы.

СОВЕТ №4

Не забывайте о регулярном обслуживании гидрострелки. Периодически проверяйте состояние всех соединений и фильтров, чтобы обеспечить эффективную работу системы отопления на протяжении всего отопительного сезона.
