Вихревой теплогенератор – новое слово в вопросе обогрева современных помещений

В последние годы технологии обогрева изменяются, и вихревой теплогенератор становится перспективным решением. Этот прибор использует уникальные физические принципы для эффективного преобразования энергии, обеспечивая быстрый и равномерный обогрев помещений. В статье рассмотрим принципы работы вихревого теплогенератора, его преимущества перед традиционными системами отопления и возможности применения в различных условиях. Узнав о его особенностях, вы сможете сделать осознанный выбор для повышения комфорта в вашем доме или офисе.

История изобретения

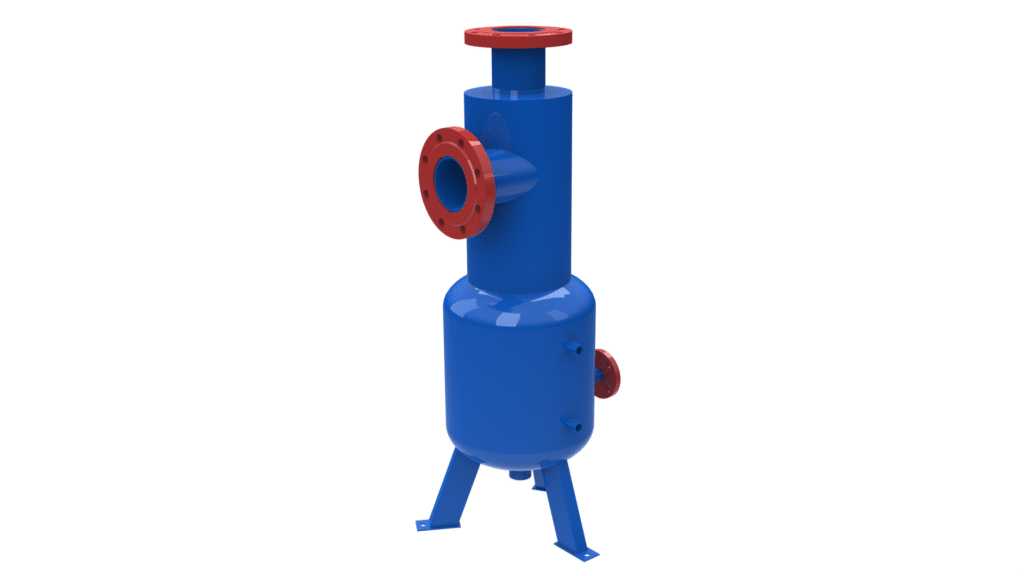

Вихревой сосуд

Сепарация воздуха, то есть его разделение на холодные и горячие фракции в вихревой струе, представляет собой явление, которое стало основой для создания вихревого теплогенератора и было открыто примерно сто лет назад. Как это часто бывает, в течение полувека никто не мог найти практическое применение этому открытию. Вихревую трубу модифицировали различными способами и пытались внедрить в самые разные сферы человеческой деятельности. Однако в большинстве случаев она уступала существующим устройствам как по стоимости, так и по коэффициенту полезного действия. Ситуация изменилась, когда русский ученый Меркулов предложил запустить внутрь трубы воду, что позволило ему обнаружить, что температура на выходе значительно возрастает, и он назвал этот процесс кавитацией. Хотя стоимость устройства не снизилась значительно, коэффициент полезного действия стал практически равен ста процентам.

В последние годы вихревой теплогенератор привлекает внимание специалистов в области отопления благодаря своей высокой эффективности и инновационным технологиям. Эксперты отмечают, что данный прибор способен значительно сократить затраты на энергоресурсы, обеспечивая при этом равномерное распределение тепла в помещениях. В отличие от традиционных систем, вихревой теплогенератор использует принцип вихревого потока, что позволяет ему быстро нагревать воздух и поддерживать комфортную температуру.

Кроме того, специалисты подчеркивают экологичность данного устройства. Вихревой теплогенератор работает на основе возобновляемых источников энергии, что делает его более устойчивым к изменениям в ценах на традиционные виды топлива. В результате, многие эксперты считают, что этот инновационный подход к обогреву может стать стандартом в будущем, способствуя не только экономии, но и заботе об окружающей среде.

https://youtube.com/watch?v=OKykCKdE_S8

Принцип действия

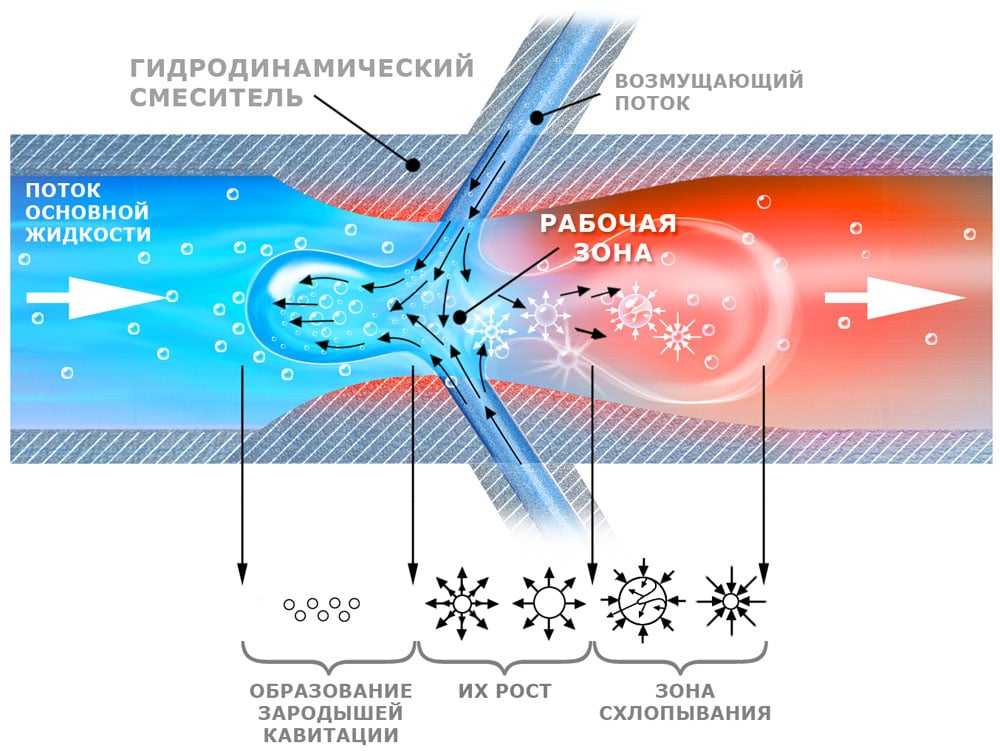

Сепарация воздуха в вихревом сосуде

Что же представляет собой эта загадочная и доступная кавитация? На самом деле, всё довольно просто. Когда вода проходит через вихрь, в ней формируется множество пузырьков, которые затем лопаются, высвобождая определённое количество энергии. Именно эта энергия и способствует нагреванию воды. Хотя подсчитать количество пузырьков невозможно, вихревой кавитационный теплогенератор способен повысить температуру воды до 200 градусов. Игнорировать такую возможность было бы неразумно.

Интересные факты

Вот несколько интересных фактов о вихревых теплогенераторах:

1. Принцип работы: Вихревые теплогенераторы используют эффект вихревых потоков для генерации тепла. Когда воздух проходит через специальную конструкцию, он образует вихри, которые значительно увеличивают теплообмен, что позволяет эффективно нагревать помещение при меньших затратах энергии.

2. Экологичность: Эти устройства могут работать на различных источниках энергии, включая возобновляемые, такие как солнечная или ветровая энергия. Это делает вихревые теплогенераторы более экологически чистым вариантом по сравнению с традиционными системами отопления, которые часто зависят от ископаемых видов топлива.

3. Компактность и мобильность: Вихревые теплогенераторы обычно имеют компактные размеры и могут быть легко перемещены. Это делает их идеальными для использования в различных условиях, от домашних хозяйств до временных строительных площадок, где требуется мобильное и эффективное отопление.

https://youtube.com/watch?v=-L-jwNgZOwE

Два основных вида

Несмотря на постоянные слухи о том, что кто-то смог создать уникальный вихревой теплогенератор, способный отапливать целые города, большинство из этих сообщений не имеют под собой реальной основы и являются лишь мифами. Возможно, в будущем это станет реальностью, но на данный момент принцип работы таких устройств можно использовать лишь в двух вариантах.

Роторный теплогенератор. В данном случае корпус центробежного насоса выполняет роль статора. В зависимости от требуемой мощности на поверхности ротора сверлят отверстия определённого диаметра. Именно благодаря этим отверстиям образуются пузырьки, разрушение которых и приводит к нагреву воды. У этого типа теплогенератора есть одно значительное преимущество — высокая производительность. Однако недостатков у него гораздо больше.

• Установка издает значительный шум.
• Повышенный износ деталей.
• Необходимость частой замены уплотнителей и сальников.
• Высокие затраты на обслуживание.

Статический теплогенератор. В отличие от роторного, в этом устройстве ничего не вращается, а процесс кавитации происходит естественным образом. Работает только насос, и в этом случае список достоинств и недостатков меняется на противоположный.

• Прибор способен функционировать при низком давлении.
• Значительная разница температур между холодным и горячими концами.
• Абсолютная безопасность, независимо от места использования.
• Быстрый процесс нагрева.
• КПД достигает 90 % и выше.
• Возможность применения как для обогрева, так и для охлаждения.

Единственным минусом статического вихревого теплогенератора можно считать высокую стоимость оборудования и, как следствие, длительный срок окупаемости.

Как собрать теплогенератор

Инструменты для выполнения работы

Несмотря на множество научных терминов, которые могут вызвать затруднения у людей, не знакомых с физикой, создать ВТГ в домашних условиях вполне реально. Конечно, потребуется потратить время и усилия, но при правильном и качественном подходе вы сможете наслаждаться теплом в любое время.

Как и в любом другом проекте, первым шагом будет подготовка необходимых материалов и инструментов. Вам понадобятся:

• Сварочный аппарат.
• Шлифовальная машина.
• Электродрель.
• Набор гаечных ключей.
• Набор сверл.
• Металлический уголок.
• Болты и гайки.
• Толстая металлическая труба.
• Два резьбовых патрубка.
• Соединительные муфты.
• Электродвигатель.
• Центробежный насос.
• Жиклёр.

Теперь можно переходить к самой работе.

Устанавливаем двигатель

Электродвигатель, выбранный в соответствии с доступным напряжением, монтируется на станину, изготовленную из уголка, либо сварным способом, либо с использованием болтов. Размеры станины рассчитываются так, чтобы на ней можно было разместить не только двигатель, но и насос. Рекомендуется покрасить станину, чтобы предотвратить образование ржавчины. Далее необходимо разметить отверстия, просверлить их и установить электродвигатель.

Подсоединяем насос

Выбор насоса необходимо осуществлять по двум основным критериям. Прежде всего, он должен быть центробежным. Во-вторых, мощность двигателя должна быть достаточной для его запуска. После установки насоса на станину, следует выполнить следующие шаги:

• В трубе с диаметром 100 мм и длиной 600 мм необходимо с обеих сторон сделать внешнюю проточку на 25 мм и на половину толщины трубы. Затем нарезать резьбу.
• На двух отрезках такой же трубы длиной по 50 мм нарезать внутреннюю резьбу на половину длины.
• С противоположной стороны от резьбы приварить металлические крышки достаточной толщины.
• В центре крышек просверлить два отверстия: одно — под жиклёр, другое — под патрубок. С внутренней стороны отверстия под жиклёр следует обработать сверлом большего диаметра, чтобы создать подобие форсунки.
• Патрубок с форсункой соединяется с насосом, подключаясь к отверстию, из которого вода подаётся под давлением.
• Вход системы отопления подключается ко второму патрубку.
• К входу насоса присоединяется выход из системы отопления.

Таким образом, цикл замыкается. Вода будет подаваться под давлением в форсунку, где благодаря образующемуся вихрю и эффекту кавитации она будет нагреваться. Для регулировки температуры можно установить шаровый кран за патрубком, через который вода возвращается в систему отопления.

Чуть прикрыв кран, вы сможете повысить температуру, а открыв его — понизить.

Усовершенствуем теплогенератор

Это может показаться необычным, но даже такую сложную конструкцию можно улучшить, значительно увеличив её эффективность, что станет неоспоримым преимуществом для отопления большого частного дома. Данное усовершенствование основано на том, что сам насос теряет тепло. Следовательно, необходимо минимизировать его потери.

Существует два способа достижения этой цели. Первый — это утепление насоса с использованием различных теплоизоляционных материалов, что является простым и понятным решением. Второй способ требует более детального объяснения — это создание водяной рубашки вокруг насоса.

Для реализации водяной рубашки насос нужно поместить в специально разработанную герметичную ёмкость, способную выдерживать давление всей системы. Вода будет подаваться именно в эту ёмкость, и насос будет забирать её уже оттуда. Внешняя вода также будет нагреваться, что позволит насосу функционировать гораздо эффективнее.

Вихрегаситель

Однако это ещё не всё. Если тщательно изучить и понять, как функционирует вихревой теплогенератор, можно дополнить его специальным гасителем вихрей. Поток воды, подаваемый под высоким давлением, сталкивается с противоположной стенкой и начинает завихряться. При этом может образоваться несколько вихрей. Для этого достаточно установить внутри устройства конструкцию, напоминающую хвостовик авиационной бомбы. Процесс выглядит следующим образом:

• Из трубы, диаметр которой немного меньше, чем у самого генератора, вырежьте два кольца шириной 4-6 см.
• Внутри колец приварите шесть металлических пластин, подобранных так, чтобы общая длина конструкции составила четверть длины корпуса генератора.
• При сборке устройства зафиксируйте эту конструкцию внутри напротив сопла.

Совершенствование вихревого теплогенератора продолжается и в наши дни, хотя это не под силу каждому. Тем не менее, собрать устройство по предложенной схеме вполне реально.

https://youtube.com/watch?v=SR15Af2Z7_w

Преимущества и недостатки вихревого теплогенератора

Вихревые теплогенераторы представляют собой инновационное решение для обогрева помещений, которое сочетает в себе высокую эффективность и экономичность. Однако, как и любое другое оборудование, они имеют свои преимущества и недостатки, которые необходимо учитывать при выборе системы отопления.

Преимущества вихревого теплогенератора:

• Высокая эффективность: Вихревые теплогенераторы способны достигать коэффициента полезного действия (КПД) до 95%. Это связано с тем, что они используют вихревые потоки для равномерного распределения тепла, что позволяет значительно сократить потери энергии.
• Экономия топлива: Благодаря высокой эффективности, вихревые теплогенераторы требуют меньше топлива для достижения необходимой температуры, что приводит к снижению затрат на отопление.
• Компактные размеры: В отличие от традиционных котлов и обогревателей, вихревые теплогенераторы имеют небольшие размеры и могут быть установлены в ограниченных пространствах, что делает их идеальными для квартир и небольших домов.
• Экологичность: Использование вихревых технологий позволяет минимизировать выбросы вредных веществ в атмосферу, что делает их более экологически чистым вариантом по сравнению с традиционными системами отопления.
• Универсальность: Вихревые теплогенераторы могут работать на различных видах топлива, включая газ, дизельное топливо и биомассу, что позволяет выбрать наиболее подходящий вариант в зависимости от условий эксплуатации.

Недостатки вихревого теплогенератора:

• Высокая стоимость: Первоначальные инвестиции в вихревые теплогенераторы могут быть выше, чем у традиционных систем отопления. Это связано с новизной технологии и необходимостью использования высококачественных материалов.
• Сложность установки: Установка вихревого теплогенератора требует специальных знаний и навыков, что может привести к дополнительным расходам на услуги профессионалов.
• Необходимость в регулярном обслуживании: Для поддержания высокой эффективности и долговечности вихревого теплогенератора требуется регулярное техническое обслуживание, что может стать дополнительной статьей расходов.
• Зависимость от качества топлива: Эффективность работы вихревого теплогенератора во многом зависит от качества используемого топлива. Низкокачественное топливо может привести к снижению КПД и увеличению выбросов.

Таким образом, вихревые теплогенераторы представляют собой перспективное решение для обогрева, обладая множеством преимуществ, однако их использование требует внимательного подхода и учета всех факторов, влияющих на эффективность и экономичность системы отопления.

Вопрос-ответ

Как работает вихревой теплогенератор?

Вихревой теплогенератор использует принцип вихревого потока для нагрева воздуха. Внутри устройства создается вихрь, который способствует равномерному распределению тепла и повышает эффективность обогрева. Это позволяет быстро и эффективно нагревать помещения, минимизируя потери энергии.

Какие преимущества вихревых теплогенераторов по сравнению с традиционными системами обогрева?

Основные преимущества вихревых теплогенераторов включают высокую энергоэффективность, компактные размеры и возможность быстрого нагрева. Они также менее подвержены образованию конденсата и коррозии, что увеличивает срок службы устройства. Кроме того, такие генераторы могут работать на различных видах топлива, что делает их универсальными.

Можно ли использовать вихревые теплогенераторы в жилых помещениях?

Да, вихревые теплогенераторы могут быть использованы в жилых помещениях. Они обеспечивают комфортный уровень обогрева и могут быть установлены как в домах, так и в квартирах. Однако важно учитывать мощность устройства и его соответствие размерам помещения для достижения оптимального результата.

Советы

СОВЕТ №1

Перед покупкой вихревого теплогенератора обязательно изучите его технические характеристики и сравните с вашими потребностями. Убедитесь, что мощность устройства соответствует размеру вашего помещения и условиям эксплуатации.

СОВЕТ №2

Обратите внимание на энергоэффективность вихревого теплогенератора. Выбирайте модели с высоким классом энергоэффективности, чтобы снизить затраты на отопление и минимизировать воздействие на окружающую среду.

СОВЕТ №3

Проверьте отзывы пользователей и рейтинги различных моделей. Это поможет вам получить представление о реальной производительности и надежности устройства, а также избежать покупки некачественного оборудования.

СОВЕТ №4

Не забывайте о регулярном обслуживании вихревого теплогенератора. Чистка и проверка устройства помогут продлить его срок службы и поддерживать эффективность обогрева на высоком уровне.
