Характеристика электродуговых печей для промышленного использования

Электродуговые печи — ключевой элемент металлургического производства, обеспечивающий высокую эффективность переработки металлических материалов. В статье рассмотрим основные характеристики электродуговых печей, их принцип работы, преимущества и области применения. Эти аспекты помогут читателям понять роль электродуговых печей в промышленности и их влияние на технологии переработки металлов.

Сфера применения

Дуговые печи были впервые разработаны в девятнадцатом веке и изначально предназначались для выплавки металлов. С течением времени технологии значительно улучшились, и сегодня дуговые печи стали ключевым элементом металлургической отрасли.

Процесс переплавки стали в дуговых печах осуществляется благодаря высоким температурам, которые достигаются с помощью электрической дуги. Это позволяет преобразовывать электрическую энергию в тепловую.

Благодаря своим выдающимся техническим характеристикам дуговые печи широко используются для производства различных сплавов, востребованных в оборонной и авиационной промышленности. С помощью этого теплового оборудования можно получать однородные сплавы из различных металлов.

Некоторые типы дуговых печей также применяются для проведения физико-химических анализов. Эти исследования, как правило, направлены на определение содержания различных компонентов в материалах.

Эксперты отмечают, что электродуговые печи представляют собой одно из наиболее эффективных решений для плавки металлов. Их основное преимущество заключается в высокой температуре, достигаемой за счет электрической дуги, что позволяет обрабатывать различные сплавы с минимальными потерями. Специалисты подчеркивают, что такие печи обеспечивают более равномерное распределение температуры, что способствует улучшению качества конечного продукта. Кроме того, электродуговые печи отличаются высокой энергоэффективностью и могут быть адаптированы под различные производственные нужды. Однако, как отмечают эксперты, для оптимальной работы требуется тщательный контроль за процессом и квалифицированный персонал, что может стать вызовом для некоторых предприятий.

https://youtube.com/watch?v=b7s_ym7X7uA

Устройство электродуговой печи

Независимо от конструктивных нюансов, все дуговые печи имеют схожую структуру. Тепловые сталеплавильные установки состоят из следующих ключевых компонентов:

• механическая система,
• электрическая часть,
• автоматизированное управление,
• устройство для подачи материалов в рабочую зону,
• плавильная емкость,
• система удаления отходов,
• газоочистное оборудование.

Корпус печи, выполненный в цилиндрической форме, включает разъемные элементы — кожух и основание. Каркас обладает высокой устойчивостью к значительным температурным колебаниям.

В конструкции предусмотрены держатели для графитированных электродов, к которым подключены кабели для подачи электроэнергии. В процессе работы печи между электродами возникает постоянная электрическая дуга, которая создает высокую температуру, необходимую для плавки металлов.

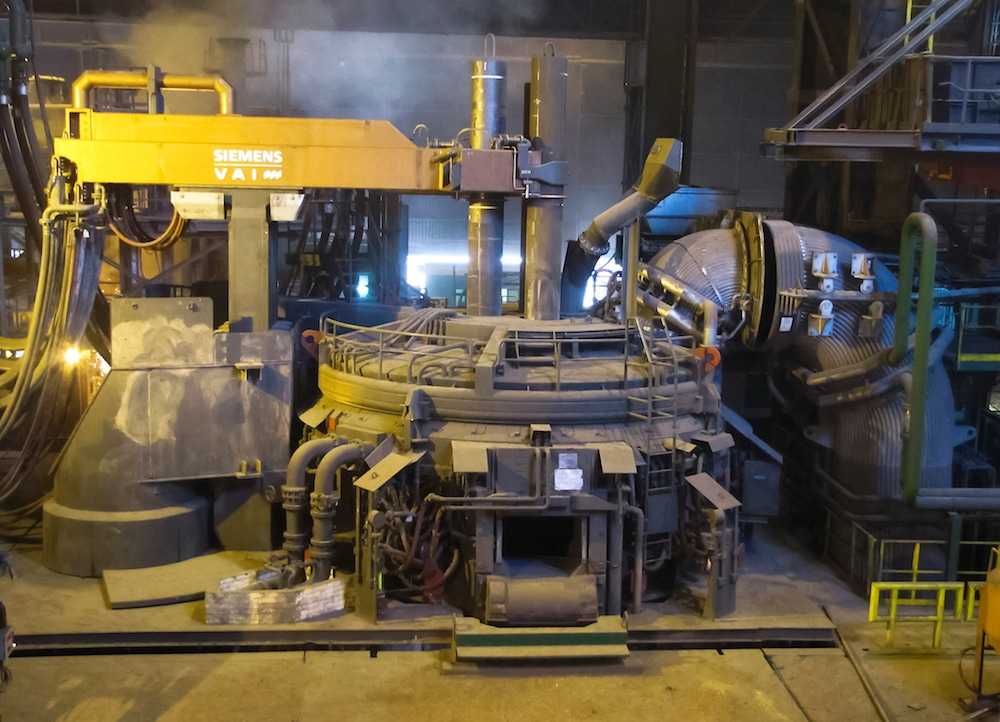

Как выглядит электродуговая печь

В закрытом корпусе печи размещены устройства, отвечающие за автоматическое управление всей системой. Процесс плавки контролируется через специальные дверцы. Для удаления шлаков в каркасе предусмотрены несколько полостей, через которые также можно добавлять различные компоненты для изменения состава металла.

Загрузка шихты в печь может производиться через рабочее окно или сверху. Установки с подачей материала через специальный проем, как правило, имеют компактные размеры. Загружать металлический лом в такие агрегаты можно вручную с помощью широкой лопаты.

Печи с верхней подачей шихты представляют собой более мощные и крупные устройства с более сложной конструкцией. Механизмы таких установок могут быть трех типов:

• поворотный свод,
• выкатывающийся корпус,
• откатываемый свод.

Наиболее распространены дуговые печи с поворотным механизмом.

Интересные факты

Вот несколько интересных фактов о характеристиках электродуговых печей:

1. Высокая температура плавления: Электродуговые печи способны достигать температур свыше 3000°C, что позволяет плавить даже такие материалы, как сталь и никель. Это делает их незаменимыми в металлургической промышленности для переработки и производства высококачественных сплавов.

2. Эффективность использования энергии: Электродуговые печи имеют высокий коэффициент полезного действия (КПД), что позволяет значительно сократить затраты на электроэнергию по сравнению с традиционными методами плавки. Это связано с тем, что энергия передается непосредственно в расплавляемый материал через электрическую дугу.

3. Контроль процесса плавления: Современные электродуговые печи оснащены системами автоматизации и контроля, которые позволяют точно регулировать температуру и состав расплава. Это обеспечивает высокое качество конечного продукта и минимизирует потери материала, что особенно важно в производстве специальных сталей и сплавов.

https://youtube.com/watch?v=CISDdK4OHls

Принцип работы сталеплавильных электродуговых агрегатов

Основная задача дуговых печей заключается в преобразовании электроэнергии в тепло, которое выделяется в электрической дуге. Это позволяет осуществлять плавку металла с высокой скоростью нагрева.

Дуга может возникать как в парах обрабатываемого материала, так и в обычной атмосфере. Наибольшей популярностью в промышленности пользуются электродуговые печи для плавки стали. В процессе производства стали используется вторичное сырье – металлический лом. Плавка этого материала проходит несколько этапов:

• поднимается свод печи,
• с помощью специального крана загружается шихта,
• свод фиксируется на своем месте,
• подается электричество на электроды,
• электропроводники соприкасаются с загруженным ломом,
• возникает межфазное замыкание,
• автоматически поднимаются держатели с электродами,
• загорается электрическая дуга.

Таким образом, начинается работа печи, которая функционирует при высокой температуре. Процесс плавки включает в себя несколько ключевых стадий:

1. Расплавление металлического лома. Нагретая шихта покрывается защитной пленкой, которая предотвращает попадание вредных газов к материалу. В это время происходит поглощение различных веществ, негативно влияющих на качество металла.
2. Процесс окисления. Вредные элементы корректируются, и температура в агрегате повышается, превышая установленный предел для плавки на 120 градусов. Содержание фосфора и серы в общем составе не должно превышать 0,15 процента. Также осуществляется контроль за уровнями водорода и азота.
3. Восстановление. Удаляются элементы серы, и состав металла приводится в соответствие с нормативными требованиями.

Эффективность работы печного устройства во многом зависит от его конструктивных и функциональных характеристик.

Виды и характеристика электродуговых печей

Современные дуговые печи представлены в разнообразных размерах и обладают уникальным набором функций.

Дуговые печи косвенного действия

В таких печах процесс горения дуги происходит между электродами, расположенными над расплавленным материалом. Это обеспечивает эффективный тепловой обмен между веществом и источником энергии. Излучение, исходящее от дуги, а также конвекционные потоки позволяют нагреть металл до нужной температуры для его плавления.

Дуговые печи косвенного действия оборудованы следующими элементами:

• электропривод для подачи расходуемых электродов,
• трансформатор,
• устройство для регулировки.

Эти печи могут иметь емкость 0,5 и 0,25 тонны, а максимальная мощность трансформатора достигает 600 КВ/А.

Ток от трансформаторной подстанции к электродам подается через гибкие кабели. Регулировка расстояния между электрическими проводниками осуществляется с помощью автоматизированных систем управления.

В электродуговых печах косвенного действия наблюдается низкий коэффициент выделения угарного газа и испарения металла. Снижение выбросов парообразных веществ достигается благодаря высокому расположению электрической дуги относительно расплавляемого материала.

Дуговые печи косвенного действия применяются для переплавки различных цветных металлов и их сплавов. Они часто используются при производстве некоторых видов никеля и чугуна.

Косвенные дуговые печи имеют сравнительно небольшие размеры, и в них невозможно провести все процессы переплавки металлов, поскольку некоторые сплавы требуют более высокой мощности и температуры.

Дуговые печи прямого действия

В таких печах дуга формируется между электрическим проводником и расплавленным металлом, который в результате этого процесса нагревается. Благодаря прямому контакту между электродом и материалом происходит интенсивное испарение металла.

Электродуговые печи прямого действия представляют собой мощное оборудование, способное функционировать на трехфазном токе. Они отличаются высокой производительностью и в основном используются для выплавки различных тугоплавких металлов в слитки, включая конструкционные и высоколегированные стали.

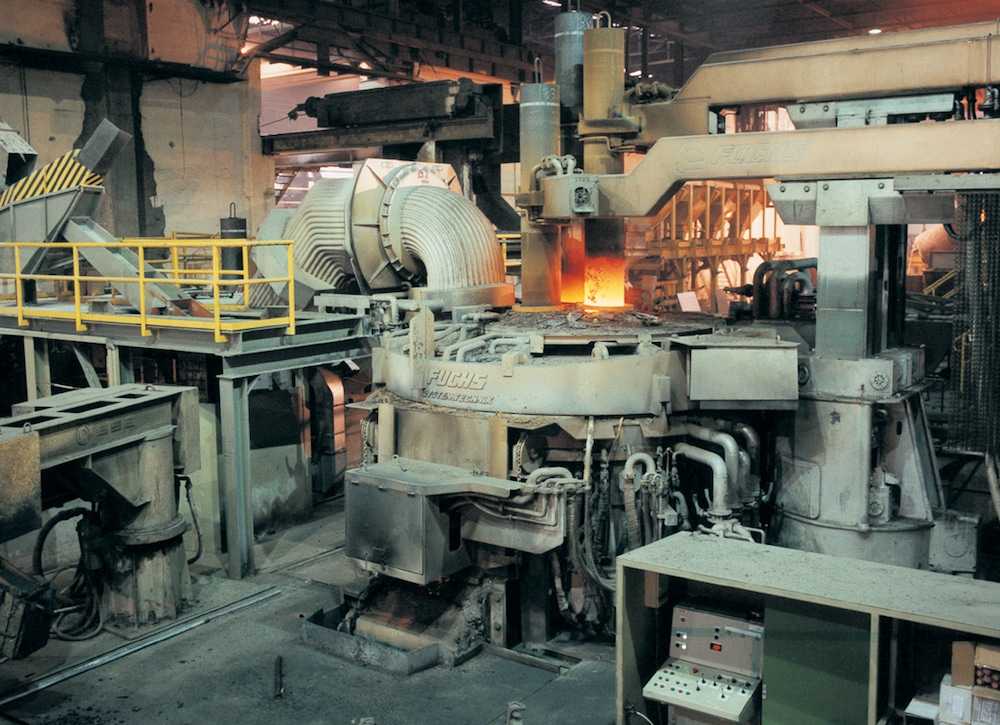

Электродуговая печь прямого действия

Электропечь оборудована механизмами с гидравлическим или электромеханическим приводом, что позволяет наклонять её для слива расплавленной стали, а также поворачивать и поднимать свод и перемещать электроды. Ток к держателям проводников подается через охлаждаемые воздухом медные трубы или шины.

Процесс зажигания электродов осуществляется путем их опускания к расплавленному металлу. После этого, когда проводники поднимаются, возникает электрическая дуга.

Дуговые печи сопротивления

Печи сопротивления обладают уникальной особенностью: дуга формируется непосредственно внутри материала, который подлежит переплавке. Шихта может быть расположена относительно электрического разряда как параллельно, так и последовательно.

Дуговые печи сопротивления не оснащены функцией наклона. Расплавленный металл выводится через специальное отверстие, называемое леткой. Электроды в таких печах установлены вертикально и имеют значительные размеры. Это позволяет агрегату функционировать с высокой мощностью и при больших значениях тока.

В печах этого типа плавка металлов осуществляется с высоким уровнем удельного сопротивления. Данное оборудование применяется для плавления и восстановления руды. С помощью дуговых печей сопротивления можно производить сплавы чугуна, карбида, абразивов, кальция и никелевого штейна. Тепловые установки сопротивления, в отличие от других типов дуговых печей, способны достигать экстремально высоких температур.

Вакуумные дуговые печи

Данные агрегаты относятся к оборудованию прямого действия. Вакуумные печи функционируют с дугой, которая горит в парах или инертном газе расплавляемого металла. Процесс осуществляется при пониженном давлении. Существует два основных типа вакуумных печей:

1. С расходуемым электродом. В таких устройствах дуга образуется между переплавляемым электрическим проводником и ванной с жидким металлом.
2. С нерасходуемым электродом. Электрический разряд возникает между графитовым электродом и расплавляемым металлом.

В обоих случаях плавление происходит в вакуумной камере. Все нагревающиеся элементы данного оборудования охлаждаются водой, что позволяет выполнять различные операции при достаточно высоких температурах.

Агрегаты с нерасходуемым электродом в промышленности практически не находят применения. Их основное предназначение заключается в выплавке небольших слитков в лабораторных условиях, что делает их полезными для проведения различных анализов.

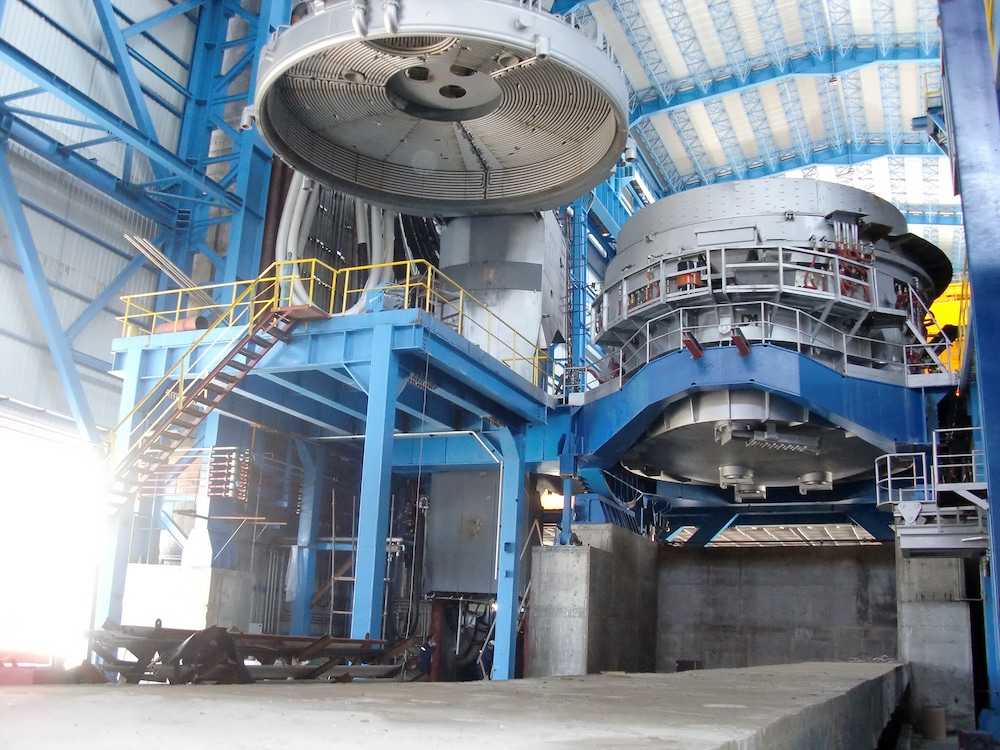

Пример электродуговой печи

Дуговые вакуумные печи с расходуемым электродом широко используются в промышленности. В таких устройствах в процессе работы с металлом происходят следующие процессы:

• плавление,
• восстановление,
• раскисление,
• кристаллизация.

При этом, благодаря высокой температуре, газовые летучие примеси удаляются, а неустойчивые соединения распадаются. Это позволяет в вакуумных дуговых печах получать материал с низким содержанием неметаллических примесей и газов.

Вакуумные печи находят применение в таких отраслях, как ракетостроение и атомная энергетика. С помощью этого оборудования можно производить слитки весом более 50 тонн.

Плазменно-дуговые печи

В таких установках металл нагревается благодаря электрической дуге, которая проходит вместе со струей плазмы инертного газа. Этот метод обеспечивает высокую чистоту расплавляемого материала и значительно повышает производительность печного оборудования.

В плазменно-дуговых печах осуществляется выплавка металлов с низким содержанием кислорода. Процесс плавления проходит в нейтральной атмосфере, что создает оптимальные условия для максимального удаления газов. Выплавка металла происходит с высокой скоростью.

Пламенно-дуговые печи применяются для производства стали и сплавов высокого качества. Их использование оказывается значительно более экономичным по сравнению с выплавкой металла в вакуумных печах.

Преимущества и недостатки

Использование электродуговых печей для производства стали стало стандартом в металлургической отрасли. Ключевыми преимуществами данного оборудования являются:

• возможность плавления шихты независимо от её состава,
• быстрое нагревание металла в печи,
• контроль температурного режима,
• раскисление металла, что позволяет получить материал с минимальным содержанием примесей.

В процессе переплавки стали в печном агрегате создаются оптимальные условия для снижения потерь легирующих элементов. Это позволяет уменьшить утраты металлов из-за окисления при высоких температурах.

Электродуговые печи активно применяются в промышленности для переработки различных металлов. С их помощью можно производить качественные и прочные стальные сплавы. Эффективность работы дуговой печи во многом зависит от характеристик теплового оборудования. Поэтому важно приобретать надежные устройства у известных и проверенных производителей.

https://youtube.com/watch?v=Hs0_30ukyxk

Экологические аспекты и энергосбережение

Одним из основных экологических аспектов электродуговых печей является их способность снижать выбросы вредных веществ по сравнению с традиционными методами плавки. В отличие от доменных печей, которые используют кокс и выделяют значительное количество углекислого газа и других загрязняющих веществ, электродуговые печи работают на электричестве, что позволяет сократить углеродный след. Однако, важно учитывать, что источники электроэнергии могут варьироваться по степени экологичности. Если электричество поступает от угольных электростанций, то общий экологический эффект может быть негативным.

Кроме того, электродуговые печи обладают высокой эффективностью в использовании энергии. Они способны достигать температуры до 1800 градусов Цельсия, что позволяет быстро и эффективно плавить металлы. Это сокращает время производственного цикла и, следовательно, снижает общее потребление энергии. Современные технологии управления процессами в электродуговых печах также способствуют оптимизации расхода электроэнергии, что дополнительно уменьшает негативное воздействие на окружающую среду.

Важным аспектом является и возможность использования вторичных материалов. Электродуговые печи могут перерабатывать различные виды отходов, включая шлаки и металлолом, что способствует уменьшению объемов отходов и снижению потребности в первичных ресурсах. Это не только экономически выгодно, но и экологически оправдано, так как позволяет уменьшить добычу полезных ископаемых и сократить нагрузку на природу.

Тем не менее, существуют и негативные экологические аспекты, связанные с работой электродуговых печей. Например, процесс плавки может приводить к образованию токсичных газов, таких как оксиды азота и серы, которые требуют дополнительной очистки и фильтрации. Поэтому важно внедрять современные системы очистки выбросов, чтобы минимизировать их воздействие на атмосферу.

В заключение, электродуговые печи представляют собой более экологически чистую альтернативу традиционным методам плавки, однако для достижения максимального эффекта необходимо учитывать источники электроэнергии, внедрять технологии энергосбережения и системы очистки выбросов. Это позволит не только снизить негативное воздействие на окружающую среду, но и повысить общую эффективность производства.

Вопрос-ответ

Каковы основные преимущества электродуговых печей по сравнению с другими типами печей?

Электродуговые печи обладают высокой эффективностью и точностью в контроле температуры, что позволяет достигать оптимальных условий для плавки металлов. Они также обеспечивают более чистый процесс, так как минимизируют выбросы вредных веществ в атмосферу. Кроме того, такие печи могут использоваться для переработки различных видов металлов, что делает их универсальными в металлургической промышленности.

Как осуществляется процесс плавки в электродуговых печах?

Процесс плавки в электродуговых печах основан на создании электрической дуги между графитовыми электродами и загружаемым материалом. При этом выделяется значительное количество тепла, которое и приводит к плавлению металла. Управление процессом осуществляется с помощью автоматизированных систем, что позволяет поддерживать стабильные условия плавки и повышать качество конечного продукта.

Какие материалы могут быть переработаны в электродуговых печах?

Электродуговые печи могут перерабатывать широкий спектр материалов, включая черные и цветные металлы, такие как сталь, алюминий, медь и никель. Они также используются для переработки отходов металлургической промышленности, что способствует более эффективному использованию ресурсов и снижению экологической нагрузки.

Советы

СОВЕТ №1

Изучите основные принципы работы электродуговых печей, чтобы лучше понимать их преимущества и недостатки. Это поможет вам оценить, насколько они подходят для ваших производственных нужд.

СОВЕТ №2

Обратите внимание на выбор материалов для печи. Разные конструкции могут использоваться для различных типов металлов, поэтому важно выбрать печь, которая соответствует вашим требованиям по переработке.

СОВЕТ №3

Регулярно проводите техническое обслуживание и проверку оборудования. Это не только продлит срок службы печи, но и обеспечит безопасность работы, минимизируя риски аварий и поломок.

СОВЕТ №4

Следите за новыми технологиями и инновациями в области электродуговых печей. Постоянное обновление знаний поможет вам оставаться конкурентоспособным и эффективно использовать современные решения в производстве.
