Пожарная сигнализация – ключевой элемент системы безопасности, защищающий людей и имущество от огня и дыма. Риск возникновения пожара остается высоким, поэтому знание о видах пожарной сигнализации, их устройстве и принципах работы крайне важно. Эта статья поможет разобраться в особенностях различных систем, их преимуществах и недостатках, а также даст рекомендации по выбору оптимального решения для вашего объекта, что может спасти жизни и минимизировать ущерб.
Основные компоненты пожарных сигнализаций
Современные системы пожарной сигнализации, независимо от их размеров и разновидностей, включают в себя следующие ключевые элементы:
- извещатели – это специализированные чувствительные устройства, предназначенные для обнаружения пожара путем анализа параметров окружающей среды, таких как дым и повышение температуры,
- приемно-контрольные устройства, которые необходимы для сбора и обработки данных, полученных от датчиков,
- исполнительные и периферийные устройства – системы контроля изоляции, оповещатели, панели управления и реле.
Кроме того, в состав системы могут входить элементы центрального управления, такие как стационарные панели и компьютеры с специализированным программным обеспечением.
Эксперты в области безопасности подчеркивают важность правильного выбора системы пожарной сигнализации для обеспечения защиты объектов. Существует несколько видов сигнализации, включая дымовые, тепловые и комбинированные датчики. Дымовые датчики реагируют на частицы дыма, в то время как тепловые фиксируют изменения температуры. Комбинированные устройства объединяют оба принципа, что повышает их эффективность.
При выборе системы необходимо учитывать специфику объекта: для жилых помещений подойдут дымовые датчики, а для промышленных объектов — тепловые. Принцип работы основан на обнаружении признаков возгорания и передаче сигнала на центральный блок, который, в свою очередь, активирует звуковую сигнализацию и уведомляет службы экстренной помощи. Таким образом, грамотный подход к выбору и установке систем пожарной сигнализации может существенно снизить риски и обеспечить безопасность людей и имущества.
https://youtube.com/watch?v=tAFXs3-l6kU
Извещатели
Датчики дыма реагируют на появление в контролируемом пространстве продуктов горения или отработанных газов. Ложные срабатывания могут происходить из-за попадания влаги или пыли.
Тепловые устройства фиксируют изменения температуры в конкретном помещении и бывают двух типов: интегральные и пороговые. Пороговые датчики настраиваются на определённый температурный диапазон, и при его достижении срабатывает сигнал тревоги. Интегральные устройства реагируют на скорость изменения температуры и активируются при её увеличении.
Газовые датчики пожарной сигнализации анализируют химический состав воздуха и, при обнаружении веществ, характерных для горения или тления, подают сигнал тревоги. Эти устройства не реагируют на влагу и пыль, что делает их высокоэффективными, и их часто устанавливают в системах вентиляции.
Световые датчики фиксируют изменения спектра, присущие языкам пламени, и срабатывают в ультрафиолетовом диапазоне.
Комбинированные датчики объединяют функции дымовых и тепловых устройств. При этом специалисты в области противопожарного оповещения отмечают, что в экстренных ситуациях тепловые извещатели реагируют быстрее.
| Вид пожарной сигнализации | Устройство и принцип работы | Критерии выбора |
|---|---|---|
| Автоматическая пожарная сигнализация (АПС) | Состоит из извещателей (дымовых, тепловых, пламени), приемно-контрольного прибора (ПКП), оповещателей (звуковых, световых). Извещатели обнаруживают признаки пожара и передают сигнал на ПКП, который активирует оповещатели и, при необходимости, системы пожаротушения. | Тип объекта (жилой, коммерческий, промышленный), площадь помещения, наличие горючих материалов, требования нормативных документов, бюджет. |
| Ручная пожарная сигнализация (РПС) | Представляет собой ручные пожарные извещатели (кнопки), которые активируются человеком при обнаружении пожара. Сигнал передается на ПКП. | Необходимость дублирования автоматической системы, наличие персонала, способного оперативно обнаружить пожар, требования нормативных документов. |
| Адресная пожарная сигнализация | Каждый извещатель имеет свой уникальный адрес, что позволяет точно определить место возгорания. ПКП постоянно опрашивает извещатели, контролируя их работоспособность. | Крупные объекты со сложной планировкой, необходимость точного определения очага возгорания, возможность интеграции с другими системами безопасности. |
| Аналогово-адресная пожарная сигнализация | Извещатели не только имеют адрес, но и передают на ПКП информацию о текущем значении контролируемого параметра (например, концентрации дыма). Это позволяет ПКП анализировать динамику изменения параметра и принимать решение о пожаре на ранних стадиях. | Объекты с повышенными требованиями к раннему обнаружению пожара, необходимость минимизации ложных срабатываний, возможность гибкой настройки порогов срабатывания. |
| Пороговая пожарная сигнализация | Извещатели срабатывают при достижении определенного порогового значения контролируемого параметра (например, определенной концентрации дыма или температуры). | Небольшие объекты, где не требуется высокая точность определения очага, ограниченный бюджет, простота монтажа и эксплуатации. |
| Радиоканальная пожарная сигнализация | Извещатели и другие элементы системы обмениваются данными по радиоканалу, что исключает необходимость прокладки кабелей. | Объекты, где прокладка кабелей затруднена или нежелательна (исторические здания, временные сооружения), необходимость быстрой установки, возможность масштабирования системы. |
| Проводная пожарная сигнализация | Все элементы системы соединены между собой кабелями. | Объекты, где прокладка кабелей не вызывает затруднений, высокая надежность передачи данных, отсутствие помех от радиоволн. |
Интересные факты
Вот несколько интересных фактов о видах пожарной сигнализации, их устройстве и принципе работы:
-
Типы детекторов: Существуют различные типы детекторов, которые реагируют на разные признаки пожара. Например, дымовые детекторы могут быть ионизационными (реагируют на частицы дыма) и оптическими (реагируют на изменение светового потока). Тепловые детекторы, в свою очередь, срабатывают при достижении определенной температуры или при резком увеличении температуры в помещении.
-
Системы адресной сигнализации: Современные системы пожарной сигнализации могут быть адресными, что позволяет точно определить местоположение источника сигнала. Это достигается благодаря использованию интеллектуальных датчиков, которые могут передавать информацию о своем состоянии и местоположении на центральный пульт управления.
-
Интеграция с другими системами: Современные системы пожарной сигнализации часто интегрируются с другими системами безопасности, такими как системы видеонаблюдения и контроля доступа. Это позволяет не только быстро реагировать на пожар, но и отслеживать ситуацию в реальном времени, что значительно повышает уровень безопасности объектов.
https://youtube.com/watch?v=gNaeslWXUTQ
Приемно-контрольные приборы
Основания для классификации:
- По назначению – охранно-пожарные, управляющие, пожарные.
- По типу связи – радиоканальные, проводные.
- По климатическим условиям – для холодных и теплых помещений.
- По способу подключения дополнительного источника питания – внешние, встроенные.
- По уровню информативности – 2, 5, более 5 доступных типов сообщений.
- По конфигурации шлейфа – петлевые, радиальные.
- По количеству шлейфов (данный параметр определяет объем информации) – до 5, до 20, до 100, что соответствует низкой, средней и высокой информативности.
- По методу активации дежурного режима – групповые, отдельные, комбинированные.
- В отдельную категорию выделяются специализированные устройства, предназначенные для установки в зонах с повышенной взрывоопасностью.

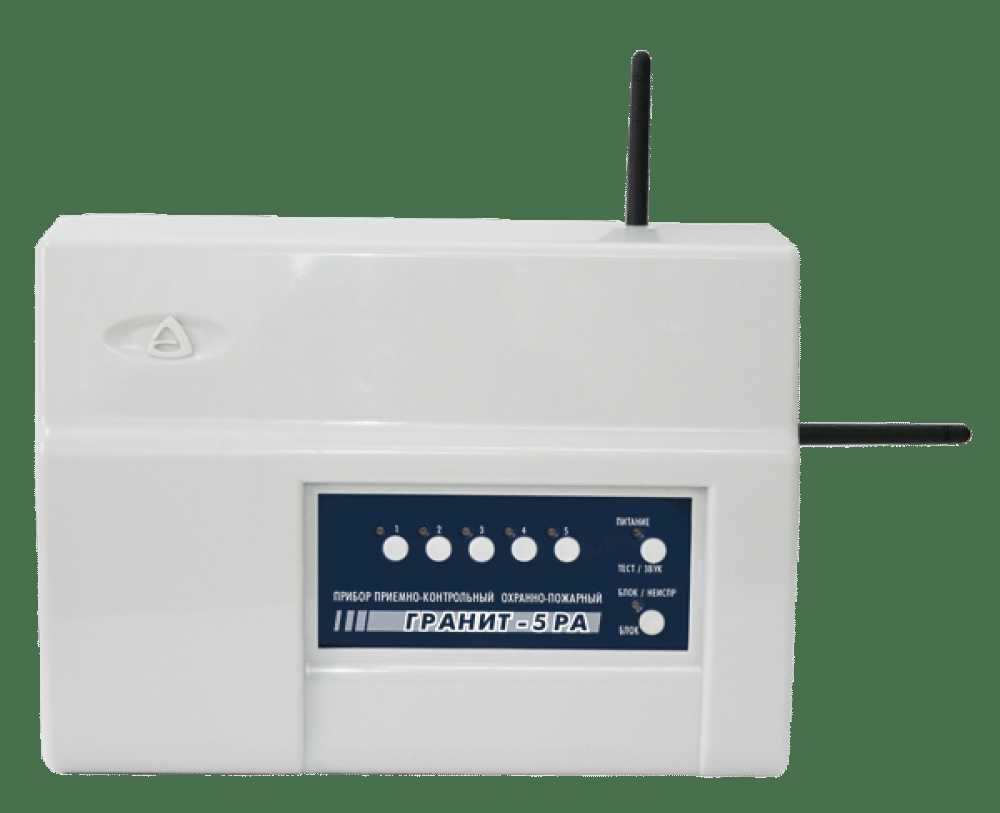

Приемно-контрольный прибор
Это ключевые управляющие элементы систем противопожарного оповещения, которые следят за состоянием шлейфов, получают информацию от извещателей и передают ее на центральный пульт управления. Системы, созданные для работы в автономном режиме, также осуществляют контроль за автоматическим тушением и удалением дыма.
Периферийные исполнительные устройства
В данной системе выделяются следующие элементы:
- релейные модули, которые обеспечивают автоматизированное функционирование,
- устройства для дистанционного управления,
- звуковые и световые оповещатели, предназначенные для информирования людей о возникновении экстренных ситуаций,
- контроль изоляции, который обеспечивает стабильную работу системы в случае короткого замыкания.
При реализации комплексной системы пожарной сигнализации все типы исполнительных периферийных устройств подключаются к контрольному и приемному оборудованию и имеют отдельные корпуса.
Оповещение может быть реализовано в виде светозвукового, речевого или звукового сигналов – выбор типа зависит от высоты потолков, количества этажей, площади помещений и самого здания. Обязательными элементами являются таблички с подсветкой, которые указывают пути эвакуации.
Читайте также:
Виды охранно-пожарной сигнализации (ОПС)
В настоящее время на объектах широко применяются три типа систем пожарной сигнализации: неадресные, адресные и адресно-аналоговые. Эти системы отличаются друг от друга как по принципу срабатывания, так и по особенностям установки в зданиях.
Безадресные
Эти устройства выделяются своей простой конструкцией и активируют определенные алгоритмы в ответ на сигналы, поступающие от извещателей. В таких системах обычно применяются недорогие сигнализаторы с элементарной схемой, которые способны определять такие состояния, как пожар, обрыв шлейфа или короткое замыкание. Бюджетные приборы требуют значительного количества кабелей во время установки, которые обычно укладываются в металорукава и скрываются в стенах.
Адресные
В приемно-контрольное оборудование поступает информация от всех датчиков, расположенных в обслуживаемых помещениях, которые фиксируют параметры окружающей среды. Контрольные устройства анализируют изменения этих параметров, что позволяет выявить возможное возникновение пожара – в таком случае срабатывает соответствующий сигнал.
Одной из ключевых особенностей данной системы является то, что сигнал тревоги о пожаре не возникает из-за работы отдельного датчика, а формируется на основе анализа данных, поступающих в приемно-контрольное оборудование (которое обрабатывает информацию от всех извещателей). Каждый сигнализатор имеет уникальный адрес, используемый в протоколе передачи данных, что позволяет контрольным приборам точно определять опасные участки и быстро реагировать на потенциальные угрозы.
Адресно-аналоговые
Это наиболее эффективное и широко используемое решение. Главное отличие от безадресной сигнализации заключается в том, что для анализа информации и принятия решения о возникновении чрезвычайной ситуации используется не сам извещатель, а приемно-контрольный прибор. Он необходим для выполнения следующих задач:
- постоянное получение данных от датчиков,
- анализ информации,
- сравнение полученных данных с установленными пороговыми значениями,
- формирование сигнала на основе информации, поступающей от различных типов детекторов.

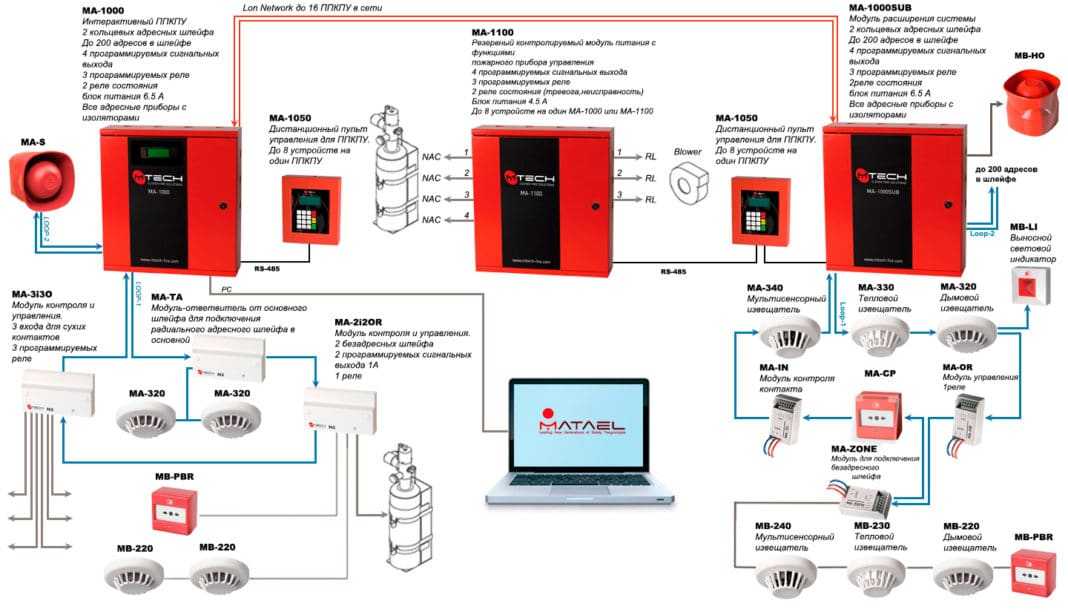

Принцип работы адресно-аналоговой системы пожарной сигнализации
В результате этого значительно уменьшается количество ложных срабатываний, точно определяется местоположение очага возгорания, а сигнал передается без задержек.
Что выбрать в зависимости от помещения?
Согласно общепринятым стандартам, в первую очередь необходимо установить приоритеты для оснащения объектов системами пожарной сигнализации, основываясь на их типе и назначении.
Классификация помещений в зависимости от необходимости установки систем пожарной сигнализации:
| Объекты, где обязательна установка элементов системы | Объекты, где установка датчиков не требуется |
|---|---|
| — | — |
| жилые здания высотой свыше 28 м, санатории и пансионаты, медицинские учреждения, общежития, здания общественного назначения, торговые площади, учебные заведения, архивы, библиотеки, производственные цеха, склады. | бойлерные, кладовые для оборудования и инвентаря без хранения горючих материалов, ванные комнаты, мойки, туалеты, душевые – помещения с повышенной влажностью, насосные станции, лестничные клетки, вентиляционные камеры, не задействованные в пожароопасных процессах. |
Выбор датчиков для систем пожарной безопасности в зависимости от типа помещения:
| Характеристика объекта | Рекомендуемый тип пожарного извещателя |
|---|---|
| — | — |
| Производственные здания | Тепловой, дымовой, извещатель пламени |
| Помещения для распределителей и трансформаторов | Извещатель пламени, тепловой, дымовой |
| Объекты бытового, административного и общественного назначения | Дымовой |
| Административно-хозяйственные здания | Тепловой, дымовой |
| Выставочные залы и музеи | Извещатель пламени, тепловой, дымовой |
| Больничные палаты, заведения общественного питания, общежития и гостиницы, торговые площади, служебные помещения | Тепловой, дымовой |
При выборе системы пожарной сигнализации крайне важно обратиться к квалифицированному специалисту: требования в данной области постоянно ужесточаются, и только профессионал, учитывая особенности конкретного объекта, сможет разработать наиболее безопасную схему.
https://youtube.com/watch?v=HFegCozwc4s
Технические характеристики и стандарты пожарной сигнализации
Пожарная сигнализация является важным элементом системы безопасности, обеспечивающим защиту людей и имущества от огня. Для эффективного функционирования таких систем необходимо учитывать их технические характеристики и соответствие установленным стандартам.
Основные технические характеристики пожарной сигнализации включают:
- Чувствительность: Это способность системы обнаруживать дым, тепло или другие признаки пожара. Чувствительность измеряется в зависимости от типа используемых датчиков. Например, оптические датчики могут иметь чувствительность от 0,1 до 0,5%/м, в то время как тепловые датчики могут срабатывать при температуре от 54°C до 70°C.
- Время реакции: Время, необходимое для обнаружения пожара и активации сигнализации. Чем меньше это время, тем быстрее система сможет предупредить людей о возникновении опасности. В идеале время реакции должно составлять не более 30 секунд.
- Рабочий диапазон температуры: Пожарные сигнализации должны функционировать в определённом диапазоне температур. Обычно это от -10°C до +50°C, однако для специфических условий могут быть предусмотрены устройства, работающие в более широком диапазоне.
- Энергетическая независимость: Многие современные системы пожарной сигнализации оснащены резервными источниками питания, которые обеспечивают их работу в случае отключения электроэнергии. Это может быть аккумуляторная батарея, способная поддерживать работу системы в течение нескольких часов.
- Устойчивость к помехам: Системы должны быть защищены от внешних электромагнитных помех и других факторов, которые могут повлиять на их работу. Это достигается за счёт использования качественных компонентов и правильного проектирования системы.
Существуют также международные и национальные стандарты, регулирующие проектирование, установку и эксплуатацию систем пожарной сигнализации. К основным стандартам можно отнести:
- ISO 7240: Международный стандарт, который охватывает различные аспекты проектирования и установки систем оповещения о пожаре.
- EN 54: Европейский стандарт, который определяет требования к компонентам систем пожарной сигнализации, включая датчики, панели управления и устройства оповещения.
- NFPA 72: Стандарт Национальной ассоциации противопожарной защиты США, который описывает требования к установке и обслуживанию систем сигнализации.
- ГОСТ Р 53325: Российский стандарт, который регулирует проектирование и эксплуатацию систем автоматической пожарной сигнализации.
Соблюдение этих стандартов гарантирует, что системы пожарной сигнализации будут надежными, эффективными и безопасными для использования в различных условиях. При выборе системы необходимо учитывать не только технические характеристики, но и соответствие актуальным стандартам, что обеспечит максимальную защиту от пожара.
Вопрос-ответ
Какие существуют основные виды пожарной сигнализации?
Существует несколько основных видов пожарной сигнализации: автономные системы, адресные и неадресные системы. Автономные системы работают независимо и обычно используются в небольших помещениях. Адресные системы позволяют точно определить место возникновения пожара, а неадресные системы просто сигнализируют о наличии дыма или огня без указания конкретного места.
Как выбрать подходящую систему пожарной сигнализации для своего помещения?
При выборе системы пожарной сигнализации необходимо учитывать размер и назначение помещения, количество людей, которые в нем находятся, а также наличие специфических рисков (например, наличие легковоспламеняющихся материалов). Рекомендуется проконсультироваться с профессионалами, чтобы подобрать оптимальное решение, соответствующее требованиям безопасности.
Как работает система дымовой сигнализации?
Система дымовой сигнализации работает на основе обнаружения частиц дыма в воздухе. Дымовые датчики могут быть ионизационными, которые реагируют на изменения в электрическом токе, и оптическими, которые используют световые лучи для определения наличия дыма. При обнаружении дыма система активирует сигнал тревоги, уведомляя о потенциальной угрозе.
Советы
СОВЕТ №1
При выборе системы пожарной сигнализации обратите внимание на типы датчиков. Существуют дымовые, тепловые и газовые датчики, каждый из которых подходит для определенных условий. Например, дымовые датчики лучше использовать в жилых помещениях, а тепловые — в местах с высокой запыленностью.
СОВЕТ №2
Убедитесь, что система сигнализации соответствует стандартам безопасности и сертифицирована. Это гарантирует, что оборудование прошло необходимые испытания и будет эффективно работать в случае возникновения пожара.
СОВЕТ №3
Регулярно проводите техническое обслуживание и проверку работоспособности системы. Это включает в себя тестирование датчиков, замену батарей и очистку от пыли, чтобы обеспечить надежную работу сигнализации в экстренной ситуации.
СОВЕТ №4
Не забывайте о возможности интеграции системы пожарной сигнализации с другими системами безопасности, такими как видеонаблюдение или системы оповещения. Это повысит общую эффективность защиты вашего объекта.
