В этой статье рассмотрим процесс самостоятельного изготовления электродного котла. Это позволит сэкономить на покупке готового оборудования и адаптировать устройство под индивидуальные нужды. Электродные котлы популярны благодаря эффективности, простоте эксплуатации и возможности использования в системах отопления и горячего водоснабжения. Подробно разберем необходимые материалы, инструменты и этапы сборки, что сделает процесс доступным даже для новичков в сантехнических работах.
Принцип работы и схема установки

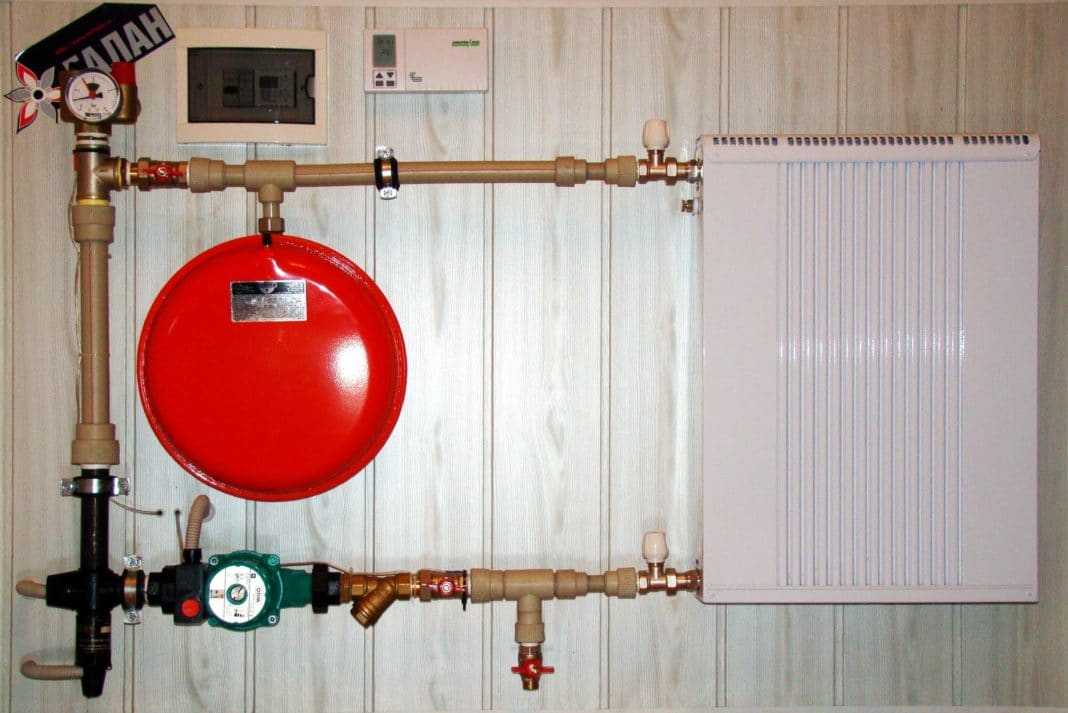

Электродный котёл
Перед тем как приступить к изучению чертежей и сборке устройства, важно разобраться в его принципе работы. Он основан на ускорении движения ионов в теплоносителе (обычно это подсоленная вода) под воздействием электрического тока. Использование физических принципов позволяет сократить потребление электроэнергии до 40%, что значительно уменьшает затраты на отопление жилья.
Рекомендуем применять максимально простую схему при создании отопительного устройства. Теплоноситель попадает в резервуар, в котором установлен электрод. В качестве электрода, прикрепленного к одной из стенок емкости, лучше использовать металлический стержень определенного диаметра. К этому электроду подключается фазовый провод, а к внешней поверхности корпуса — нулевой. Подключение самодельного котла к электрической сети с напряжением 220 В и частотой 50 Гц вызывает хаотичное движение молекул жидкости между катодом и анодом, что, в свою очередь, приводит к нагреву воды. Добавление соли в воду помогает снизить сопротивление проводника, что уменьшает величину скачка напряжения при включении устройства. По этой же причине мы советуем использовать автономное электропитание, если вы собираетесь изготовить электродный котел для отопления своими руками.
Эксперты в области отопительных систем отмечают, что самостоятельное изготовление электродного котла требует глубоких знаний в электротехнике и гидравлике. Такой подход может быть привлекательным для опытных мастеров, стремящихся сэкономить средства или создать уникальное устройство. Однако, специалисты предупреждают о рисках, связанных с неправильным расчетом мощности, выбором материалов и безопасностью эксплуатации. Неправильная сборка может привести к перегреву, коротким замыканиям и даже пожарам. Поэтому, прежде чем приступить к самостоятельному изготовлению, важно тщательно изучить все аспекты, включая нормативные требования и рекомендации производителей. В конечном итоге, для большинства пользователей более безопасным и надежным вариантом будет приобретение готового котла от проверенного производителя.
https://youtube.com/watch?v=O5e0_Gto4yA
Пошаговая инструкция как по изготовлению

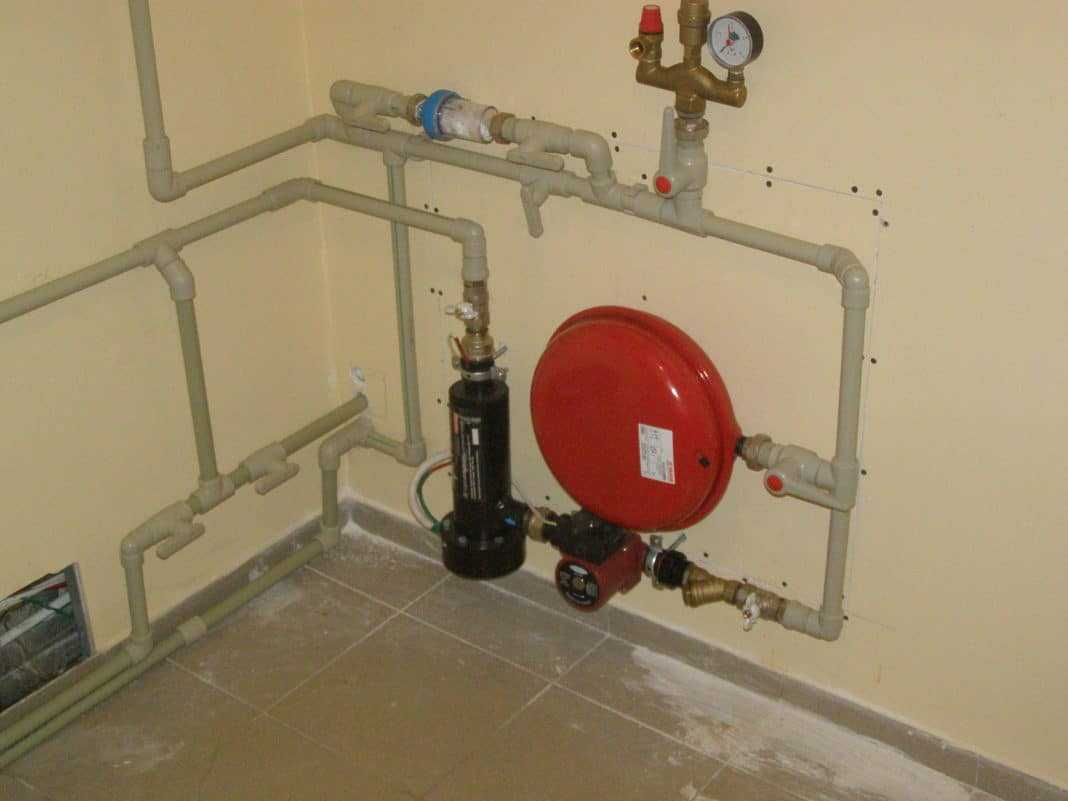

Как создать котёл
Для изготовления отопительного устройства вам потребуется минимальный набор простых компонентов – бесшовная металлическая труба и электрод.
Процесс создания автономной отопительной системы потребует наличия следующих инструментов и материалов:
- бытовой сварочный аппарат,
- металлический стержень длиной от 10 до 15 миллиметров и диаметром от 25 до 35 миллиметров,
- бесшовная металлическая труба, диаметр которой не должен превышать 100 миллиметров, а длина – быть менее 250 миллиметров. Эта труба будет служить нагревательной емкостью и должна быть покрыта термостойкой краской, способной выдерживать температуру не ниже 120 °C. На торцах трубы необходимо нарезать резьбу соответствующего диаметра,
- патрубки диаметром 32 миллиметра для подключения устройства к автономной системе отопления и перемещения теплоносителя с наружной резьбой,
- боковые заглушки,
- соединительные клеммы для заземления отопительного устройства и подключения нулевого провода,
- прокладки из паронита или другого материала для обеспечения герметичности котла,
- втулка из стеклотекстолита, фторопласта или другого диэлектрика, необходимая для изоляции электрода.
При выборе деталей важно обращать внимание на материал их изготовления. Не рекомендуется использовать разные металлы, так как это может привести к образованию гальванической пары, что, в свою очередь, вызывает активное образование накипи на одном из электродов.
| Компонент | Описание | Назначение |
|---|---|---|
| Корпус котла | Металлическая емкость (например, из нержавеющей стали или толстого металла) | Содержит воду и электроды, обеспечивает герметичность |
| Электроды | Металлические стержни (например, из нержавеющей стали, графита) | Передают электрический ток воде, вызывая ее нагрев |
| Изоляторы | Керамические или текстолитовые втулки | Изолируют электроды от корпуса котла и друг от друга |
| Входной патрубок | Труба для подачи холодной воды | Подача воды в котел |
| Выходной патрубок | Труба для отвода горячей воды | Отведение нагретой воды в систему отопления |
| Заземление | Провод, соединяющий корпус котла с контуром заземления | Обеспечение электробезопасности |
| Термостат | Устройство для контроля температуры воды | Поддержание заданной температуры, отключение котла при перегреве |
| Датчик давления | Устройство для контроля давления в системе | Предотвращение избыточного давления, отключение котла при критических значениях |
| Предохранительный клапан | Клапан, сбрасывающий избыточное давление | Защита системы от разрушения при превышении допустимого давления |
| Автоматический выключатель | Электрический аппарат защиты | Защита электрической цепи от перегрузок и коротких замыканий |
| Манометр | Прибор для измерения давления | Визуальный контроль давления в системе |
| Термометр | Прибор для измерения температуры | Визуальный контроль температуры воды |
| Расширительный бак | Емкость для компенсации теплового расширения воды | Предотвращение повышения давления в системе при нагреве воды |
| Циркуляционный насос | Насос для принудительной циркуляции воды | Обеспечение равномерного распределения тепла по системе отопления |
Интересные факты
Вот несколько интересных фактов о самостоятельном изготовлении электродного котла:
-
Принцип работы: Электродные котлы используют электрический ток для нагрева воды. Вода, проходя через котел, становится проводником, и ток проходит через нее, что приводит к быстрому нагреву. Это позволяет достичь высокой эффективности и быстрого реагирования на изменения температуры.
-
Материалы и безопасность: При самостоятельном изготовлении электродного котла важно использовать качественные и устойчивые к коррозии материалы, такие как нержавеющая сталь. Также необходимо учитывать безопасность: правильная изоляция проводов и защита от перегрева критически важны для предотвращения коротких замыканий и других аварий.
-
Регулирование температуры: Для повышения удобства эксплуатации самодельного котла можно установить автоматическую систему регулирования температуры. Это может быть реализовано с помощью термостата, который будет отключать котел при достижении заданной температуры, что не только улучшает комфорт, но и экономит электроэнергию.
https://youtube.com/watch?v=geDvQP6tXUw
Порядок действий для сборки нагревательной установки
После того как вы выбрали все необходимые компоненты, можно приступать к самостоятельной сборке электродного котла, чертежи или схемы которого были подготовлены заранее. Процесс сборки достаточно прост и не требует специальных навыков, поэтому с ним справится любой владелец дома. Следуйте этому порядку действий:
- Разметьте и отрежьте отрезки стальной бесшовной трубы для создания корпуса и патрубков нужной длины. С помощью болгарки выполните небольшие сферические выборки на внешней поверхности корпуса. Эти выборки помогут упростить сверление отверстий для приварки патрубков. Просверлите отверстия нужного диаметра.
- Нарежьте резьбы на трубах корпуса, используя специальные метчики и плашки. Если у вас их нет, можно заказать нарезку резьбы, изготовление заглушек, изолирующей втулки и электрода в ближайшей мастерской или на заводе. Удобнее будет использовать профрезированный шестигранник на гранях пробок.
- Приварите готовые клеммы или винты для крепления заземляющей клеммы и «нуля», а также патрубков к корпусу отопительного устройства. Размеры винтов должны соответствовать выбранным элементам.
- Закрепите внутренний электрод в заглушке и установите его в самодельный электродный котел. Закрутите обе пробки с установленными на них прокладками.
- Покрасьте собранный котел эмалью или другой краской, способной выдерживать температуру не менее 120 °C.
- Проверьте герметичность сварных швов и резьбовых соединений собранного электродного котла перед его установкой в систему автономного отопления. Для проверки очистите сварные швы от шлаков и нанесите мыльную пену. Для создания избыточного давления и проверки герметичности используйте компрессор.
- Включите собранный котел в существующую отопительную систему.
При интеграции нагревательного устройства в систему обогрева не забудьте установить группу безопасности. В нее должны входить предохранительный клапан, манометр и воздухоотводчик.
Настройка нагревателя

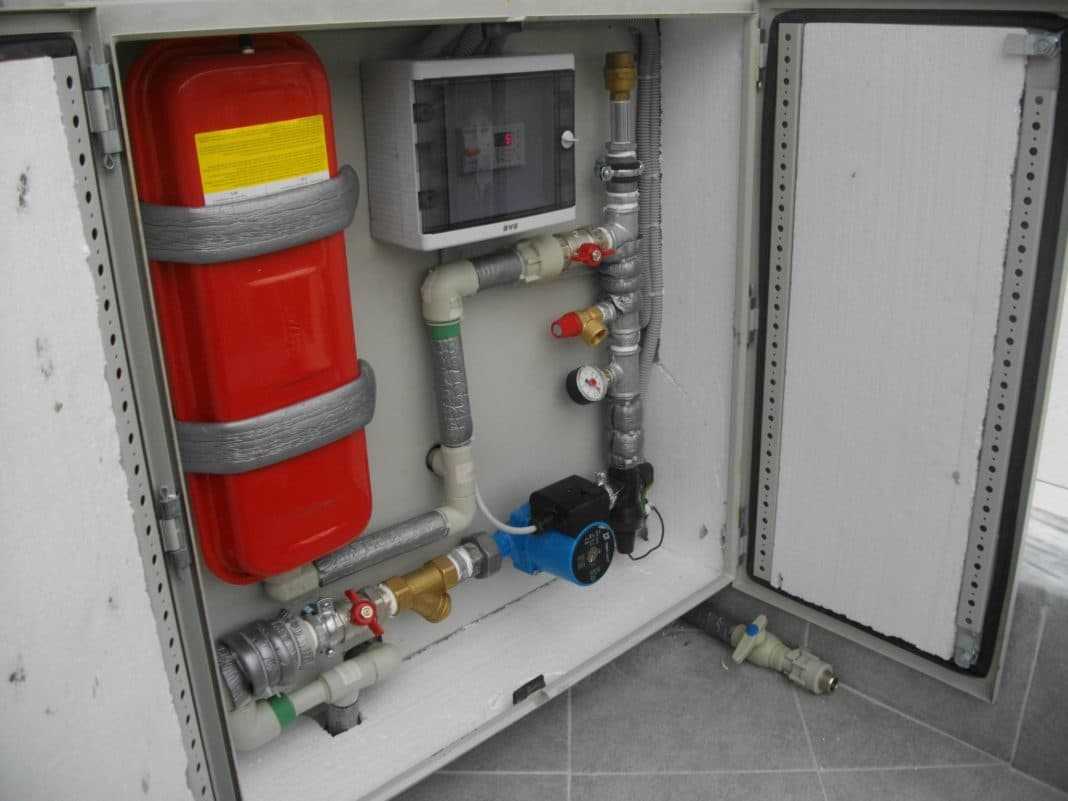

Настройка нагревательного устройства
Заключительным этапом в создании электродного котла своими руками является его настройка. Для корректной настройки и обеспечения работы нагревательной системы вам понадобятся:
- амперметр (токовые клещи),
- шприц,
- сода или соль,
- контейнер для смешивания.
Рассчитанная мощность системы для отопления дома, как упоминалось ранее, составляет 4 кВт. Это означает, что сила тока в электрической цепи должна составлять 18 А (4000 / 220 = 18).
Подключите амперметр к проводам питания и включите собранное устройство в электросеть. Дайте немного времени, чтобы теплоноситель прогрелся. Скорее всего, показания прибора будут ниже ожидаемого значения. Постепенно добавляйте раствор соли или соды в теплоноситель через расширительный бачок. Чтобы избежать закипания, образования пара или повреждения пластиковых труб, рекомендуется остановить добавление раствора, когда амперметр покажет 16 – 17 А.
https://youtube.com/watch?v=sbAVJcR213g
Безопасность и меры предосторожности при работе с электричеством
Работа с электричеством требует особого внимания и соблюдения мер безопасности, чтобы избежать несчастных случаев и повреждений оборудования. При изготовлении электродного котла, который использует электрическую энергию для нагрева воды, необходимо учитывать несколько ключевых аспектов безопасности.
Во-первых, перед началом работы убедитесь, что у вас есть все необходимые инструменты и материалы, а также что вы обладаете базовыми знаниями о работе с электрическими системами. Если у вас нет опыта, рекомендуется обратиться за помощью к квалифицированному специалисту.
Во-вторых, всегда отключайте электропитание перед началом любых работ с электрическими компонентами. Это поможет избежать поражения электрическим током. Используйте специальные инструменты с изолированными ручками и носите защитные перчатки, чтобы минимизировать риск контакта с токоведущими частями.
Также важно правильно заземлить котел. Заземление предотвращает накопление статического электричества и защищает от короткого замыкания. Убедитесь, что заземляющий провод надежно подключен к металлическим частям котла и к системе заземления вашего дома.
При выборе места для установки электродного котла учитывайте, что оно должно быть сухим и хорошо вентилируемым. Избегайте установки в помещениях с высокой влажностью, так как это увеличивает риск короткого замыкания и других электрических неисправностей.
Не забывайте о правилах эксплуатации электроприборов. Убедитесь, что все соединения надежны и изолированы. Используйте только качественные и сертифицированные компоненты, чтобы избежать перегрева и других проблем, связанных с использованием некачественных материалов.
Регулярно проверяйте состояние электродного котла и его компонентов. Обратите внимание на наличие повреждений проводов, коррозии или других признаков износа. Если вы заметили какие-либо проблемы, немедленно отключите устройство от сети и проведите необходимые ремонтные работы.
Читайте также:
Наконец, ознакомьтесь с местными нормами и правилами по электробезопасности. В некоторых случаях может потребоваться получение разрешений или консультация с электриком перед началом установки или модификации электродного котла.
Соблюдение этих мер предосторожности поможет вам безопасно и эффективно изготовить и эксплуатировать электродный котел, минимизируя риски и обеспечивая надежную работу устройства.
Вопрос-ответ
Какие материалы понадобятся для изготовления электродного котла?
Для изготовления электродного котла вам понадобятся: металлический корпус (например, из стали), электроды (обычно из нержавеющей стали), термостат, насос для циркуляции воды, а также элементы для подключения к электросети и системы водоснабжения. Также могут понадобиться изоляционные материалы и инструменты для сварки и сборки.
Как правильно подключить электродный котел к электросети?
Подключение электродного котла к электросети должно осуществляться с учетом всех норм безопасности. Рекомендуется использовать отдельный автоматический выключатель и заземление. Провода должны быть рассчитаны на соответствующую нагрузку, а также необходимо установить защитные устройства для предотвращения перегрузок и коротких замыканий. Лучше всего доверить подключение профессиональному электрику.
Как обеспечить безопасность при эксплуатации самодельного котла?
Для обеспечения безопасности при эксплуатации самодельного электродного котла важно следовать нескольким правилам: регулярно проверять состояние электрических соединений, использовать защитные устройства (автоматы, УЗО), избегать контакта с водой и электрическими компонентами, а также устанавливать котел в хорошо вентилируемом помещении. Также рекомендуется проводить периодическое техническое обслуживание и проверку системы на наличие утечек.
Советы
СОВЕТ №1
Перед началом изготовления электродного котла тщательно изучите все необходимые материалы и инструменты. Убедитесь, что у вас есть доступ к качественным электродам, изоляционным материалам и надежным соединениям, чтобы обеспечить безопасность и эффективность работы котла.
СОВЕТ №2
Обязательно ознакомьтесь с электрическими нормами и правилами безопасности. При работе с электричеством важно соблюдать все предписания, чтобы избежать короткого замыкания или других опасных ситуаций. Если у вас нет опыта в электромонтаже, лучше проконсультироваться с профессионалом.
СОВЕТ №3
При проектировании котла учитывайте его мощность и размеры, исходя из потребностей вашего помещения. Правильный расчет поможет избежать перегрева и обеспечит эффективное отопление. Не забывайте также о возможности регулировки температуры и автоматизации работы котла.
СОВЕТ №4
После завершения сборки проведите тестирование котла в безопасных условиях. Убедитесь, что все соединения надежны, а система работает без сбоев. Рекомендуется также установить защитные устройства, такие как термостаты и предохранители, для предотвращения аварийных ситуаций.
