Как изготовить газогенератор на дровах своими руками? Полезные советы и рекомендации

В условиях роста цен на энергоносители газогенератор на дровах становится актуальным решением для автономного отопления и производства электроэнергии. В этой статье мы рассмотрим процесс изготовления газогенератора своими руками, что позволит сэкономить средства и использовать доступное топливо — древесину. Вы узнаете о необходимых материалах, этапах сборки и принципах работы устройства, что поможет создать эффективный и надежный источник энергии для дома или дачи.

Особенности исполнения, составные части, функционал

Агрегат является механическим устройством, предназначенным для производства газа из различных типов твердого топлива, таких как дрова, уголь и их смеси. Полученный газ может быть использован для множества целей: он служит для отопления жилых помещений, может использоваться в качестве топлива для автомобилей и применяется для обеспечения работы электростанций. Конструкция газогенератора, работающего на дровах, основывается на следующих узлах.

Эксперты в области альтернативной энергетики отмечают, что изготовление газогенератора на дровах своими руками требует тщательного подхода и знаний в области термодинамики. В первую очередь, важно правильно выбрать материалы: сталь или чугун для корпуса, а также качественные теплоизоляционные материалы. Специалисты рекомендуют использовать готовые чертежи, которые можно найти в интернете, чтобы избежать ошибок в конструкции.

Кроме того, необходимо учитывать, что процесс газификации требует контроля температуры и подачи воздуха, что влияет на эффективность работы устройства. Эксперты подчеркивают, что безопасность также играет ключевую роль: важно предусмотреть систему отвода газов и защиту от перегрева. В конечном итоге, успешное создание газогенератора возможно при наличии терпения, аккуратности и понимания принципов его работы.

Газогенератор из двух кусков трубы

Корпус

Изготавливается из стальных листов, которые соединяются с помощью сварки. Наиболее распространены модели в форме цилиндра. Однако среди самодельных устройств можно встретить и газовые генераторы прямоугольной формы. Корпус оборудован ножками, которые приварены к основанию.

Интересные факты

Вот несколько интересных фактов о газогенераторах на дровах и их самостоятельном изготовлении:

1. Принцип пиролиза: Газогенераторы на дровах работают на основе пиролиза — процесса термического разложения органических материалов в отсутствие кислорода. Это позволяет получать горючий газ (древесный газ), который можно использовать для питания двигателей внутреннего сгорания или для отопления. Самостоятельное изготовление газогенератора позволяет экспериментировать с различными типами древесины и получать разные качества газа.

2. Экономия ресурсов: Использование газогенератора на дровах может значительно снизить затраты на топливо, особенно в регионах с доступом к древесине. При правильной конструкции и настройке, такой генератор может обеспечить автономное энергоснабжение для дачи или загородного дома, что делает его особенно привлекательным для любителей экологии и самодостаточности.

3. Многофункциональность: Газ, получаемый из дров, можно использовать не только для отопления или работы генератора, но и для приготовления пищи. Многие самодельные газогенераторы имеют возможность подключения к газовым плитам, что позволяет готовить еду на «древесном газе». Это делает их особенно полезными в условиях, где нет доступа к традиционным источникам энергии.

Изготовление газогенератора своими руками требует знаний и навыков, но может стать увлекательным проектом для тех, кто интересуется альтернативными источниками энергии.

Безсмольный газогенератор из 219 трубы! Это фантастика!

Бункер

Емкость размещена внутри корпуса и служит камерой для заправки топливом. Отсек имеет форму, соответствующую геометрии корпуса, и для его производства используется низкоуглеродистая сталь.

Камера сгорания

Отсек располагается в нижней части устройства и играет ключевую роль в процессе горения. Он изготовлен из жаропрочной стали, а в некоторых моделях рабочая поверхность дополнительно обрабатывается керамическим материалом. Для крекинга смол в дальнем конце отсека предусмотрена горловина, выполненная из жаропрочной хромистой стали.

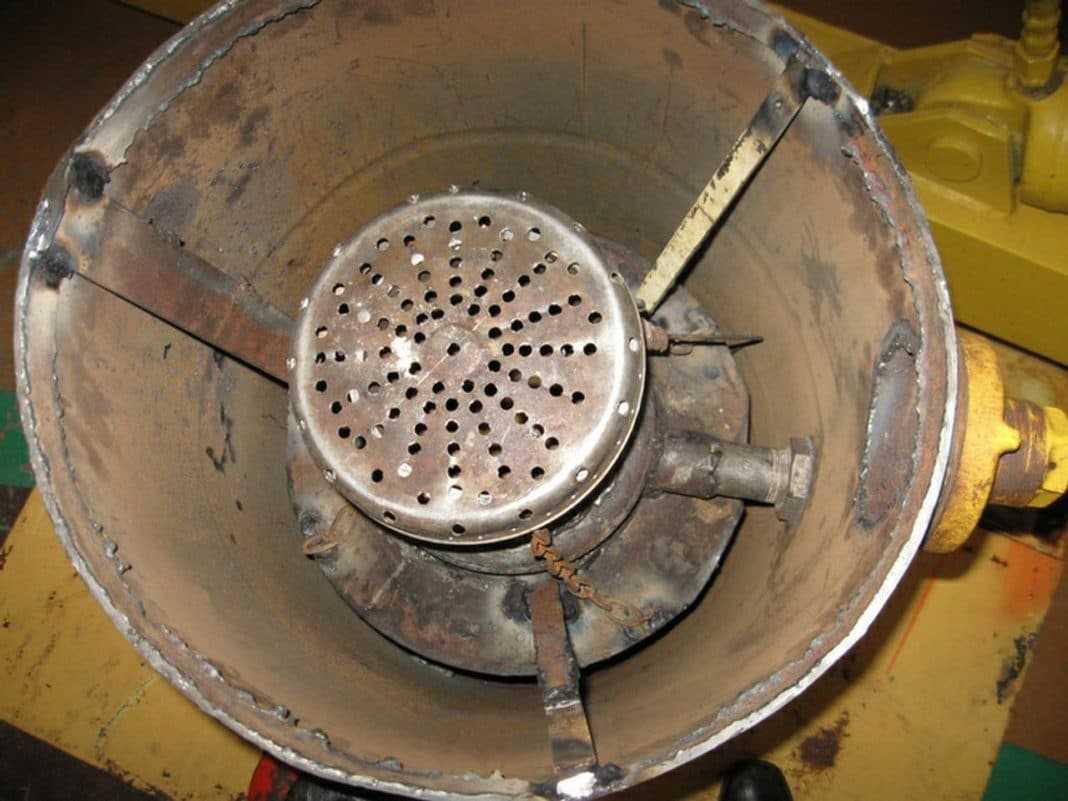

Как выглядит газогенератор, сделанный своими руками

В средней части камеры сгорания находятся фурмы, через которые поступает воздух. Конструкция включает в себя калиброванные отверстия, соединенные с воздухораспределительной коробкой. Обратный клапан, установленный на выходе из воздухораспределительной коробки, предотвращает утечку горючей массы из газогенератора.

Колосниковая решетка

Колосник, выполненный из чугуна, находится в нижней части корпуса газогенератора, работающего на дровах, и предназначен для удержания раскаленных углей. Средняя часть этой конструкции является подвижной, что позволяет удобно очищать решетку от накопившихся шлаков. Для вращения колосника используется специальный рычаг.

Загрузочные люки

Конструкция включает в себя герметично закрывающиеся крышки с тщательно продуманным функционалом. Основные характеристики верхнего загрузочного люка:

• открывается горизонтально,
• оборудован уплотняющим асбестовым шнуром,
• крепление дополнено специальным амортизатором.

При возникновении избыточного давления внутри камеры крышка люка поднимается с помощью рессоры.

Боковая часть корпуса также имеет верхний и нижний загрузочные люки:

• верхний люк используется для добавления твердого топлива в зону восстановления,
• нижний люк служит для удаления золы.

Газ отводится через патрубок, который соединен с трубой газопровода. Перед тем как вывести его за пределы генератора, используется тепло горячего газа для подсушивания топлива в загрузочной камере. Таким образом, отводящий газопровод прокладывается по кольцевой линии вокруг камеры, охватывая периметр между корпусом и бункером. Отбор газа осуществляется в зоне восстановления, чаще всего в верхней части газификатора, но также возможно его отведение и из нижней части корпуса.

Фильтры

После выхода из генератора газ попадает в фильтрующие системы, расположенные за корпусом газогенератора. Эти фильтры имеют трубчатую форму и содержат подходящий очищающий материал. Прежде чем газ поступит в фильтр для тонкой очистки, его необходимо охладить, для чего используется специальный охладительный отсек. Затем очищенный газ направляется в смесительную установку, где он смешивается с воздухом.

Виды оборудования

Согласно особенностям конструкции, газогенераторы делятся на несколько типов:

• Вертикальный газогенератор – это установка, работающая по принципу прямой газификации. В данной конструкции воздух поступает снизу через колосник, а газ отводится сверху. Влага, необходимая для улучшения качества газа, подается через специальный канал, поскольку в вертикальных газогенераторах влага из топлива не попадает в зону горения. Для таких установок используется небитумное топливо, например, антрацит или полукоксованный уголь.
• Обратный газогенератор – в этом случае газификация происходит в «перевернутом» порядке. Конструкция устройства позволяет направлять воздух, попадающий внутрь, сразу в центральную часть корпуса, где начинается процесс горения. Образующиеся газовые продукты выводятся ниже активной зоны, непосредственно в зольник. Для таких агрегатов подходит смолистое топливо, включая дрова, аналогичный уголь и отходы деревообработки.
• Горизонтальный газогенератор – здесь газификация происходит в поперечном направлении. Воздух подается с высокой скоростью, а его отвод осуществляется сбоку в нижней части корпуса. Напротив форсунки установлена решетка для отбора газа.

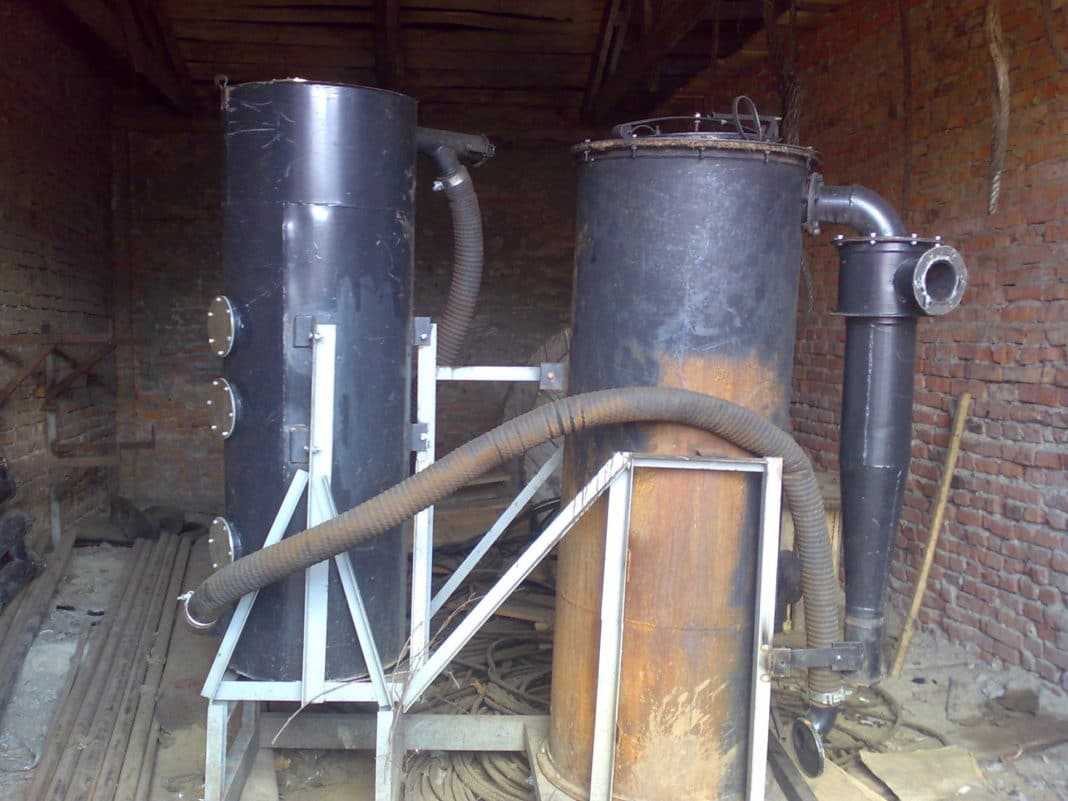

Вертикальный газогенератор

Горизонтальные газогенераторы обладают высокой адаптивностью к изменениям режимов работы, а также среди их преимуществ можно выделить минимальное время, необходимое для запуска установки.

Преимущества и недостатки

Газогенераторы обладают множеством преимуществ, помимо своей независимости и высокой производительности. Рассмотрим некоторые из них:

• Автономность – газовые генераторы на твердом топливе являются отличным решением в ситуациях, когда отсутствует электроснабжение, затруднен подвоз газа в баллонах или невозможно прокладка магистрального газопровода. Получаемый горючий газ используется для работы электростанций и насосных установок, а также для бытовых нужд и отопления жилых и промышленных объектов.
• Высокая производительность – КПД газогенераторов на твердом топливе достигает 80-95%. Для сравнения, КПД традиционных твердотопливных котлов обычно не превышает 60%.
• Высокое октановое число – этот показатель колеблется в диапазоне 110-140.
• Регулируемость процесса горения – в зависимости от модели газификатора, одной закладки дров может хватить на 8-12 часов эффективной работы. В устройствах с верхним типом горения этот срок может увеличиваться до 25 часов. Агрегаты, работающие на угольном топливе, могут функционировать без перебоев до 5-8 дней на одной закладке.
• Возможность автоматизации – автоматизированные газогенераторы могут работать без постоянного контроля человека, а процесс можно отслеживать удаленно.
• Экологичность – топливо сгорает полностью, что обеспечивает минимальные выбросы вредных веществ в атмосферу.
• Высокая безопасность – это достигается благодаря автоматическим системам управления и качественным материалам, из которых изготовлено устройство.
• Простота обслуживания – нет необходимости в частых закладках топлива, а чистка зольника и газохода требуется реже благодаря особенностям работы газогенератора.
• Неприхотливость к качеству топлива – в зависимости от модели, допускается использование дров с влажностью до 50%, а некоторые газогенераторы могут работать даже на свежесрубленной древесине. В них можно загружать дрова длиной до 1 метра и более.

Кроме различных видов древесины и отходов деревообработки, в газогенераторах также возможно утилизировать пластмассу, резину и другие полимеры.

Однако у газификационных генераторов есть и недостатки:

• Высокая стоимость – цена на газогенераторы почти в два раза выше, чем на твердотопливные устройства.
• Энергозависимость – не все модели газовых генераторов могут работать автономно. Например, для обеспечения притока воздуха может потребоваться электрический вентилятор.
• Требовательность к рабочему процессу – при длительной эксплуатации на мощности ниже 50% может возникнуть нестабильное горение, что приводит к накоплению дегтевого осадка в дымоходе.

Также стоит отметить, что если температура обратки в системе опускается ниже 60°C, в газоходе может образовываться конденсат.

Варианты изготовления своими руками

При выборе, как создать биогазогенератор самостоятельно, в первую очередь необходимо определиться с его конструкцией. Рекомендуется обратиться к схемам как заводских, так и самодельных устройств. С готовыми чертежами процесс изготовления газогенератора для отопления или для копчения станет значительно проще.

Инструменты и материалы

Для того чтобы самостоятельно создать газогенератор, вам понадобятся следующие инструменты:

• сварочный аппарат,
• угловая шлифовальная машина (болгарка),
• дрель,
• комплект ручных инструментов,
• крепежные элементы.

Изготовление вертикального газогенератора

В конструкции вертикального процесса горения газ поднимается вверх и проходит через трубу для фильтрации и охлаждения. Алгоритм действий следующий:

1. В качестве основы можно взять готовую металлическую бочку или создать конструкцию из листовой стали толщиной 8-10 мм и уголков, придавая ей нужную форму.
2. Бункер изготавливается из того же материала и устанавливается внутри корпуса.
3. Камера сгорания создается на основе пустого газового баллона.
4. Горловина камеры сгорания оборудуется жаропрочными прокладками из силикона или силикатов.
5. Затем устанавливается воздухораспределительная коробка, рядом монтируется обратный клапан. Между воздухораспределительным узлом и камерой сгорания делаются фурмы.
6. Для фильтрации газа используется корпус старого огнетушителя.
7. Для охлаждения газа после предварительной очистки устанавливается обычный радиатор, при желании можно сделать специальный змеевик.
8. Для отвода конденсата применяется сепаратор. В трубу диаметром 3-5 мм вставляется ребристая пластина, которая фиксируется к точке подачи холодного воздуха, а нижняя часть оснащается краном для слива конденсата.
9. Колосниковая решетка изготавливается из жаропрочной арматуры, но предпочтительнее использовать готовый чугунный колосник подходящего размера.
10. Устанавливаются дверцы из жаропрочных материалов с герметичными уплотнителями.

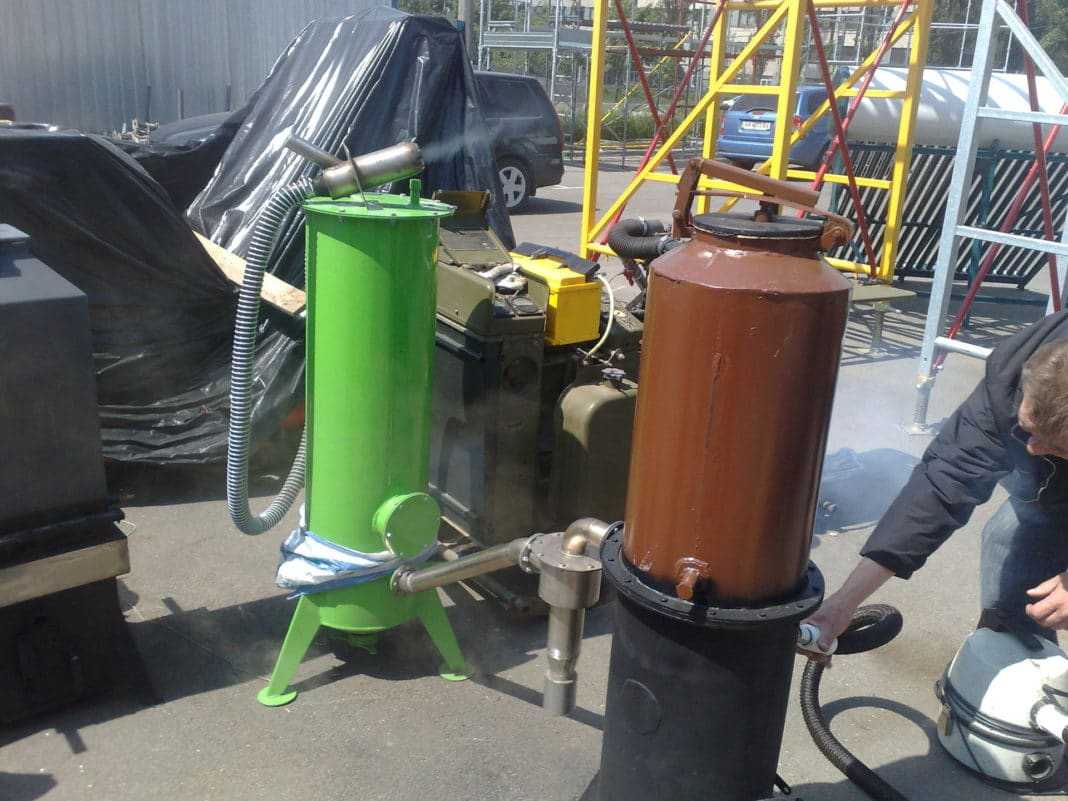

Создание вертикального газогенератора

Важно помнить, что герметичность является одним из ключевых факторов для правильной работы устройства.

Изготовление горизонтального газогенератора

В установках для теплосилового процесса с горизонтальным сжиганием газ проходит через нижнюю часть корпуса, перемещаясь горизонтальными потоками. Конструкция такого устройства несколько проще по сравнению с аналогичными установками вертикального типа.

Основные компоненты горизонтального газогенератора:

• корпус, включающий бункер, воздуховод и газораспределительный узел,
• камера сгорания, оснащенная герметичной горловиной,
• фильтры, охлаждающий отсек и смеситель.

При разработке данного агрегата рекомендуется использовать схемы и чертежи как промышленных, так и самодельных газогенераторов.

Нюансы эксплуатации газогенератора

Существует распространенное заблуждение, что самодельный газогенератор может функционировать на древесине с влажностью до 50%. Однако важно помнить, что с увеличением влажности топлива снижается эффективность работы устройства. Для повышения производительности рекомендуется использовать горячий газ для предварительного подогрева и сушки дров в бункере. Для этого между корпусом и загрузочной камерой устанавливается газопровод, который позволяет использовать часть тепловой энергии для сушки топливных материалов.

Газогенератор своими руками. Часть 1.

Безопасность при работе с газогенератором

Работа с газогенератором на дровах требует особого внимания к вопросам безопасности, так как процесс производства газа связан с высокими температурами и потенциальными рисками. Прежде всего, необходимо обеспечить правильное размещение устройства. Газогенератор следует устанавливать на открытом воздухе или в хорошо проветриваемом помещении, чтобы избежать накопления угарного газа, который является токсичным и может вызвать отравление.

Перед началом работы убедитесь, что все компоненты газогенератора находятся в исправном состоянии. Проверьте наличие трещин или повреждений в корпусе, а также целостность соединений. Неправильная сборка или поврежденные детали могут привести к утечкам газа и возгоранию.

При загрузке дров в газогенератор используйте только сухие и чистые материалы. Влажные или загрязненные дрова могут выделять вредные вещества и снизить эффективность работы устройства. Также избегайте использования дров с химическими покрытиями или обработкой, так как это может привести к выделению токсичных газов.

Важно следить за температурой в камере сгорания. Перегрев может привести к повреждению конструкции и даже к взрыву. Используйте термометры и другие устройства для контроля температуры, чтобы поддерживать ее в пределах безопасных значений.

При работе с газогенератором всегда имейте при себе средства для тушения пожара, такие как огнетушитель или песок. Убедитесь, что все участники процесса знают, как действовать в случае возникновения чрезвычайной ситуации. Также рекомендуется иметь под рукой аптечку первой помощи на случай травм.

Не забывайте о личной защите. Используйте перчатки и защитные очки при работе с газогенератором, особенно во время его сборки и загрузки дров. Это поможет избежать ожогов и механических повреждений.

Наконец, перед тем как запустить газогенератор, ознакомьтесь с инструкцией по эксплуатации и соблюдайте все рекомендации производителя. Это поможет избежать многих проблем и обеспечит безопасную работу устройства.

Вопрос-ответ

Могу ли я сделать свой собственный генератор?

Простейший генератор состоит только из катушки с проволокой и стержневого магнита. При введении магнита в середину катушки в проводе возникает электрический ток. Ток течёт в одном направлении при введении магнита и в другом направлении при его удалении.

Как работает газогенератор на дровах?

Принцип работы газогенератора на дровах сводится к тому, что в условиях повышенной температуры (порядка 1200-1500°C) и низком уровне кислорода древесина не горит, как обычно, а тлеет, выделяя при этом генераторный газ, служащий топливом для ДВС.

Существуют ли генераторы, работающие на дровах?

Большинство успешных древесных газогенераторов, используемых в Европе и США, представляют собой вариации более ранней конструкции Имберта. В древесных газогенераторах часто используется древесина, однако в качестве топлива можно использовать и древесный уголь. Он плотнее и производит более чистый газ без смолистых летучих веществ и избыточного содержания воды, характерных для древесины.

Как долго проработает газогенератор древесины?

«Газификаторы очень капризны. Иногда они работают без сбоев пять дней, а иногда могут останавливаться пять раз в час». Несмотря на это, время простоя двигателя для обслуживания и остановок оказалось меньше ожидаемого: агрегаты обычно работают по 20 часов в сутки. В результате годовая наработка составляет чуть более 7000 часов.

Советы

СОВЕТ №1

Перед началом сборки газогенератора тщательно изучите принцип его работы. Понимание процессов пиролиза и газификации поможет вам правильно выбрать материалы и конструкцию, а также избежать распространенных ошибок.

СОВЕТ №2

Используйте качественные и сухие дрова для газификации. Влажные или сырые дрова могут привести к неэффективному процессу и образованию большого количества смол, что негативно скажется на работе вашего устройства.

СОВЕТ №3

Обратите внимание на безопасность. При работе с газогенератором важно обеспечить хорошую вентиляцию и следить за отсутствием утечек газа. Используйте защитные средства и следите за температурой устройства во время его эксплуатации.

СОВЕТ №4

Не забывайте о тестировании и настройке вашего газогенератора. После сборки проведите несколько тестов, чтобы убедиться в его работоспособности и эффективности. При необходимости вносите изменения в конструкцию или настройки для достижения оптимальных результатов.
