Как правильно обвязать котел отопления: разновидности оборудования и схемы подключения для эффективной работы

В этой статье рассмотрим, как обвязать котел отопления, акцентируя внимание на оборудовании и схемах подключения. Правильная обвязка котла — важный этап для эффективной и безопасной системы отопления, влияющий на комфорт в доме и долговечность оборудования. Мы разберем основные компоненты системы, их функции и особенности, что поможет избежать распространенных ошибок и обеспечить надежную работу отопления.

Выбор котла

Все основные котлы можно условно разделить на две крупные группы. В первую входят автономные устройства, которые практически не нуждаются в человеческом вмешательстве во время работы. Вторая группа более сложна в обслуживании, так как требует периодического добавления топлива. Однако давайте рассмотрим каждый тип оборудования более детально.

Правильная обвязка котла отопления является ключевым аспектом эффективной работы системы. Эксперты подчеркивают, что выбор оборудования и схемы подключения зависит от типа котла, его мощности и особенностей отопительной системы. Существует несколько основных схем: однотрубная, двухтрубная и коллекторная. Каждая из них имеет свои преимущества и недостатки. Например, двухтрубная система обеспечивает более равномерное распределение тепла, в то время как однотрубная может быть проще в установке и обслуживании. Также важно учитывать дополнительные элементы, такие как насосы, расширительные баки и запорная арматура, которые влияют на эффективность работы котла. Правильная обвязка не только увеличивает срок службы оборудования, но и снижает затраты на отопление, что делает ее важным этапом при проектировании и монтаже систем отопления.

https://youtube.com/watch?v=H0vU8JoJLAs

Газовые котлы

В основном, газовые котлы относятся к автономным системам, хотя существуют и исключения. Поставка голубого топлива в оборудование может осуществляться тремя основными способами:

• через общую газовую магистраль. Это наиболее удобный вариант, так как достаточно лишь подключить котел к газопроводу (что должно выполнять только квалифицированное лицо из специализированной службы), и он будет работать самостоятельно. Владельцам остается лишь периодически проводить профилактические осмотры. Кроме того, этот способ является самым экономичным, так как тарифы на газ из общей сети достаточно низкие,
• с помощью газгольдера. Это устройство представляет собой большую емкость, которая подключается к котлу и обеспечивает его топливом. Газгольдер удобен в ситуациях, когда нет возможности подключиться к общей магистрали. Конечно, его нужно периодически заполнять, но делать это требуется нечасто, так как емкость довольно вместительна. Однако стоит учитывать, что установка газгольдера требует определенных затрат, а также соблюдения условий — емкость должна находиться на расстоянии не менее десяти метров от жилого здания. Это связано с вопросами безопасности для жителей дома, поэтому для участков с небольшой площадью этот вариант может быть нецелесообразен,
• через газовые баллоны. Этот способ уже сложно назвать полностью автономным. Объем газовых баллонов невелик, поэтому их необходимо часто заменять — примерно каждые 2–3 дня. Это не самый удобный вариант, но в случае отсутствия других источников поставки газа он вполне приемлем.

В любом случае, даже при использовании специализированного оборудования, стоимость газа остается низкой, что делает эксплуатацию котлов экономически выгодной. Безусловно, к преимуществам таких котлов можно отнести не только их доступность: они также экологически чистые, высокоэффективные и удобные в использовании, отлично выполняя свои функции. Единственным недостатком является необходимость проводить установку и профилактические работы с привлечением специалистов из газоснабжающей компании.

Интересные факты

Вот несколько интересных фактов о том, как правильно обвязать котел отопления:

1. Разнообразие схем подключения: Существует несколько основных схем подключения котлов отопления, включая однотрубную и двухтрубную системы. Однотрубная система проще в установке и экономичнее, но может привести к неравномерному распределению тепла. Двухтрубная система обеспечивает более равномерное отопление, так как горячая и холодная вода движутся по отдельным трубам.

2. Использование коллекторов: В современных системах отопления часто используются коллекторы, которые позволяют подключать несколько контуров отопления к одному котлу. Это дает возможность регулировать температуру в разных помещениях и улучшает общую эффективность системы.

3. Автоматизация и управление: Современные котлы отопления могут быть оснащены системами автоматического управления, которые позволяют оптимизировать работу котла в зависимости от температуры в помещении и внешней среды. Это не только повышает комфорт, но и снижает потребление энергии, что делает систему более экономичной и экологичной.

https://youtube.com/watch?v=conOz7uLIfs

Электрические котлы

Электрооборудование по удобству эксплуатации вполне может соперничать с газовыми системами. Такие котлы полностью автономны, и от владельцев требуется лишь установить нужные параметры. Интересно, что функциональные возможности этих устройств довольно обширны. Например, можно задать определённую температуру для теплоносителя на разные временные промежутки, что позволяет экономить ресурсы в те часы, когда в доме никого нет.

Однако перед подключением электрокотла к системе важно обратить внимание на состояние электропроводки. Во-первых, она должна быть качественной, так как нагрузка на неё значительно увеличится. Во-вторых, для котлов с высокой мощностью необходима трёхфазная розетка с напряжением 380 В.

Также стоит учитывать, что потребление электроэнергии для работы котла достаточно велико. С учётом современных тарифов, оплата за электроэнергию может существенно отразиться на семейном бюджете. Этот аспект является одним из основных недостатков, из-за которого многие предпочитают не использовать электрические котлы.

Ещё одним минусом является полная зависимость оборудования от электричества. Не секрет, что в ряде регионов, особенно в небольших населённых пунктах и загородных районах, часто происходят аварии на линиях электропередач. При отключении электроэнергии котел, естественно, перестанет функционировать.

Тем не менее, эту проблему можно решить, приобретя резервный генератор, который в экстренной ситуации сможет обеспечить питание. В целом, электрокотел является отличным вариантом для отопления. Он безопасен для окружающей среды и людей, проживающих в доме, работает бесшумно, отличается высокой эффективностью и привлекательным дизайном.

Жидкотопливные котлы

Жидкотопливные установки функционируют на дизельном топливе. Они обладают такой же эффективностью, как и газовые аналоги, при этом не требуют соблюдения множества юридических норм для их установки и обслуживания. Цены на дизельное топливо остаются на доступном уровне, что делает эксплуатацию жидкотопливного котла экономически выгодной для семейного бюджета.

Однако у такого оборудования есть два основных недостатка. Первый заключается в уровне шума, который возникает во время работы. Второй — необходимость выделить отдельное помещение для хранения топлива. Рекомендуется организовать это пространство вне жилого дома, так как дизельное топливо имеет довольно резкий и неприятный запах.

Твердотопливные котлы

Твердотопливные котлы могут быть как автономными, так и требующими периодического ручного обслуживания. В первом варианте подача топлива, которое может быть представлено дровами, углем, торфом или пеллетами, осуществляется с помощью специального механизма. Во втором случае загрузка топлива производится вручную, и это необходимо делать примерно раз в сутки.

Такой подход не всегда удобен и может быть физически трудоемким. Поэтому вместе с твердотопливным котлом часто устанавливают тепловой аккумулятор, который накапливает теплоэнергию и затем долгое время отдает нагретую жидкость в систему отопления после остановки котла.

Безусловно, твердотопливное оборудование можно использовать и без теплоаккумулятора, однако в этом случае за ним потребуется более внимательный уход. Кроме того, необходимо предусмотреть место для хранения запасов топлива. Тем не менее, котел достаточно эффективно выполняет свои функции, хотя его коэффициент полезного действия несколько ниже, чем у газовых систем.

Эксплуатация такого устройства также требует регулярной очистки камеры сгорания от смол и других отложений. С другой стороны, твердотопливный котел является экологически безопасным вариантом и отличается невысокой стоимостью обслуживания.

Тип размещения

В дополнение к типу используемого топлива, важным аспектом является метод установки отопительного котла. Оборудование может быть установлено как на полу, так и на стене. В случае с напольными котлами, это, как правило, крупногабаритные устройства, которые требуют выделенного помещения. К таким котельным предъявляются определенные требования, включая правильное устройство дымохода и вентиляции, а также соблюдение минимальных норм свободного пространства. Это правило касается всех типов котлов, за исключением электрокотлов.

Настенные котлы, как правило, имеют меньшие размеры и мощность по сравнению с напольными моделями. Чаще всего настенные варианты представлены электрическими котлами.

Выбор труб

Трубопровод представляет собой ключевой компонент системы отопления. Его состояние напрямую сказывается на сроке службы и качестве работы отопления. При выборе труб важно учитывать, из какого материала они изготовлены. Существует несколько вариантов:

• стальные,
• медные,
• металлопластиковые,
• полипропиленовые,
• сшитые полиэтиленовые.

Стальные трубы, в свою очередь, делятся на разные категории, каждая из которых имеет свои особенности. Например, нержавеющая сталь не подвержена коррозии, что делает ее практически вечной — на состояние стенок труб не влияют внешние факторы. Однако цена на этот материал часто такова, что полностью оснастить систему отопления нержавейкой может быть затруднительно.

В качестве более доступной альтернативы можно рассмотреть черную или оцинкованную сталь. Эти варианты стоят дешевле, но более подвержены различным воздействиям.

В целом, использование стальных труб становится все менее распространенным. На их место пришли более современные материалы: металлопластик, полипропилен и сшитый полиэтилен. Все они эффективно противостоят коррозии, на стенках труб не образуются отложения, прочность конструкции на высоком уровне, а соединение элементов системы осуществляется с максимальным удобством.

Что касается последних трех вариантов, вы можете выбирать, исходя из своего бюджета. Сшитый полиэтилен является самым дорогим из них, в то время как металлопластик и полипропилен стоят дешевле, но при этом отлично выполняют свои функции.

Схема системы отопления

Обвязка котла требует выбора одной из схем отопления. Основное различие заключается в количестве труб и способе циркуляции теплоносителя, который может быть как естественным, так и принудительным.

Естественная циркуляция осуществляется благодаря физическим процессам: гравитации и разнице плотности горячей и холодной воды. Для эффективной работы такой системы необходимо учитывать определенные условия при установке — например, укладывать магистрали с небольшим наклоном к радиаторам.

Ключевой особенностью естественной циркуляции является невысокое давление в трубах, что приводит к медленному движению теплоносителя. Это создает ограничения на длину контура и количество подключенных радиаторов. Чем дальше от котла находится помещение, тем хуже оно будет отапливаться.

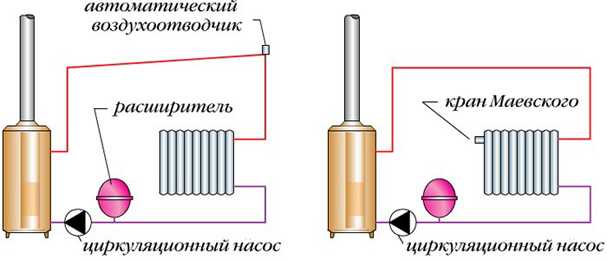

Циркуляционная система не сталкивается с такими проблемами — она оснащается специальным насосом, который обеспечивает подачу теплоносителя в трубопровод под необходимым давлением. Это приводит к равномерному обогреву всех помещений. Однако стоит отметить, что работа циркуляционного насоса зависит от наличия электроэнергии.

Системы отопления могут быть однотрубными и двухтрубными. В однотрубной системе одна труба отвечает за оба направления теплоносителя — по ней движется как нагретая от котла вода, так и остывшая, возвращающаяся обратно.

Недостатки однотрубной системы аналогичны недостаткам системы с естественной циркуляцией, а именно — неравномерный прогрев радиаторов в доме. Кроме того, если потребуется ремонт какого-либо участка трубопровода, придется отключать отопление во всем доме.

Тем не менее, эту проблему можно решить с помощью байпасов — дополнительных труб, позволяющих теплоносителю обходить поврежденный участок. Однако это усложняет монтаж системы.

В двухтрубной системе предусмотрены две магистрали: одна для подачи горячего теплоносителя, другая — для возврата холодного на подогрев. Это обеспечивает равномерный прогрев всех радиаторов.

Также важен тип разводки в двухтрубной системе. Оптимальным вариантом считается лучевая разводка, при которой каждый радиатор подключен к отдельной магистрали, ведущей к котлу. Такой подход обеспечивает равномерный прогрев дома и упрощает ремонт отдельных участков трубопровода — можно отключить подачу теплоносителя в один радиатор, не затрагивая остальную систему.

Дорогие читатели, обладая этими знаниями, вы сможете правильно выполнить обвязку отопительного котла. Информацию о технических аспектах, таких как сборка магистрали из различных видов труб, вы можете найти в других статьях на нашем портале.

Важно тщательно подойти к выбору всех компонентов и принципа работы будущей системы. Это определяет ее эффективность. Например, для небольшого жилья подойдет настенный электрокотел с однотрубной разводкой и естественной циркуляцией.

Если же речь идет о большом доме с множеством жильцов, потребуется мощный котел, двухтрубная система и принудительная циркуляция. Теперь вы сможете самостоятельно выбрать оптимальный вариант. Удачи!

https://youtube.com/watch?v=tPVyMjLSsBk

Автоматика и управление системой

Одним из основных элементов автоматизации является термостат. Он отвечает за поддержание заданной температуры в помещении, включая и выключая котел в зависимости от текущих показателей. Термостаты могут быть механическими, электронными или программируемыми. Программируемые термостаты позволяют задать расписание работы котла, что особенно удобно для владельцев, которые находятся дома не постоянно.

Еще одним важным компонентом является контроллер, который управляет работой всей системы отопления. Контроллеры могут быть простыми, выполняя лишь базовые функции, или сложными, интегрированными в системы «умного дома». Они могут управлять несколькими котлами, насосами, зональными клапанами и другими устройствами, обеспечивая максимальную эффективность работы системы.

Для обеспечения безопасности работы котла используются различные датчики, такие как датчики температуры, давления и уровня воды. Эти устройства позволяют контролировать состояние системы и предотвращать аварийные ситуации. Например, датчик давления может отключить котел в случае превышения допустимого уровня, что предотвращает его повреждение.

Современные котлы также могут быть оснащены системами удаленного управления, которые позволяют владельцам контролировать работу отопления через мобильные приложения или веб-интерфейсы. Это дает возможность управлять температурой в доме, не находясь на месте, что особенно удобно для дач или загородных домов.

Важно отметить, что правильная настройка автоматических систем и их регулярное обслуживание являются залогом надежной работы котла. Неправильная настройка может привести к неэффективному расходу топлива, перегреву или, наоборот, недостаточному обогреву помещений. Поэтому рекомендуется обращаться к специалистам для установки и настройки автоматизации системы отопления.

В заключение, автоматизация и управление системой отопления — это не только удобство, но и необходимость для обеспечения безопасной и эффективной работы котла. Инвестирование в качественные устройства автоматизации и их правильная настройка помогут значительно улучшить комфорт в вашем доме и снизить затраты на отопление.

Вопрос-ответ

Что входит в обвязку котла?

Обвязка для котлов отопления — это система трубопроводов, фильтров, насосов, фитингов и клапанов, которая связывает котел с потребителями тепла, такими как радиаторы, теплые полы или бойлеры.

Что такое схема обвязки?

А схема обвязки представляет собой оптимальную модель трубопроводов и оборудования с целью обеспечения радиаторов теплоносителем. Это все элементы, за исключением батарей.

Как следует подключать котел?

В термостатах котлов используются два распространённых типа проводки: двухпроводная и трёхпроводная. В двухпроводной системе к термостату подключены только два провода: один для питания (обычно красный) и один для управления (обычно белый).

Какой трубой делать обвязку котла?

Полипропиленовые трубы — это один из самых популярных вариантов для обвязки котлов, особенно в частных домах. Они обладают рядом преимуществ: долговечность: срок службы таких труб может превышать 50 лет. Устойчивость к коррозии: полипропилен не ржавеет, что делает его идеальным для систем отопления.

Советы

СОВЕТ №1

Перед началом обвязки котла отопления обязательно ознакомьтесь с инструкцией производителя. В ней могут быть указаны специфические требования и рекомендации, которые помогут избежать ошибок при установке и обеспечат безопасность работы оборудования.

СОВЕТ №2

Выбирайте правильные материалы для обвязки. Используйте трубы и фитинги, которые соответствуют типу вашего котла и системе отопления. Например, для газовых котлов лучше использовать металлопластиковые или медные трубы, а для электрических — пластиковые.

СОВЕТ №3

Обратите внимание на схему подключения. Существует несколько вариантов обвязки котла, таких как однотрубная и двухтрубная системы. Выбор схемы зависит от особенностей вашего дома и желаемой эффективности отопления. Изучите плюсы и минусы каждой схемы перед принятием решения.

СОВЕТ №4

Не забывайте про безопасность. Убедитесь, что все соединения герметичны, а система правильно настроена. Регулярно проверяйте оборудование на наличие утечек и следите за состоянием терморегуляторов и насосов, чтобы избежать аварийных ситуаций.
