Как правильно заземлить ванну в квартире, чтобы обезопасить себя и свою семью от электричества

Вопрос безопасности в ванной комнате важен из-за воздействия влаги и электричества. Правильное заземление ванны предотвращает электрические травмы и защищает здоровье семьи. В статье рассмотрим основные принципы заземления, необходимые материалы и пошаговую инструкцию для надежной защиты в доме и минимизации рисков, связанных с электрическими устройствами в ванной.

Принцип работы заземления

Итак, давайте вспомним некоторые аспекты из школьного курса физики. Электрический ток представляет собой серьезную опасность. Он не терпит препятствий и всегда выбирает путь с наименьшим сопротивлением. Если этот путь проходит через человеческое тело, ток не будет колебаться в своем решении.

Чтобы лучше понять уровень опасности, представьте себе следующую ситуацию. У человеческого организма есть собственное сопротивление, позволяющее ему выдерживать напряжение до 40 В. При превышении этого значения ток преодолевает все барьеры и может нанести серьезный вред здоровью, зачастую необратимый.

Напряжение в обычной розетке, известное даже тем, кто не уделял внимания урокам физики, составляет 220 В. Подумайте, насколько это значение превышает допустимый уровень, при котором человек может оставаться в безопасности.

Как можно получить удар током в ванной? Это довольно просто. Достаточно одной рукой коснуться водопроводного крана, а другой — ванны, и ток начнет проходить через тело, причем его путь будет пролегать через сердце.

Существует два способа, позволяющих сбросить напряжение с фазы на ноль, то есть уравнять потенциалы всех объектов в помещении:

• Зануление. В этом случае, если происходит удар током, срабатывает устройство защитного отключения (УЗО). Это происходит автоматически, и напряжение отключается только на том участке, где произошла авария. Однако стоит отметить, что срабатывание не происходит мгновенно с моментом удара электрического тока. Хотя задержка составляет всего доли секунды, этого времени может быть достаточно для создания опасной ситуации.
• Заземление. Этот термин говорит сам за себя. Заземление — это соединение электрической проводки с землей. В этом случае уравнивание потенциалов происходит мгновенно, что исключает возможность вреда для организма человека.

Как видно, второй способ является более предпочтительным, так как он минимизирует все риски. Ранее вопрос заземления не был столь актуален по двум причинам. Во-первых, наличие хотя бы одной розетки в ванной считалось редкостью, не говоря уже о наличии электроприборов. Люди стирали вручную, использовали лезвия для бритья и так далее.

Сегодня же практически каждая ванная комната заполнена различными потенциально опасными устройствами. Фен, стиральная машина, бойлер, электрическая бритва и множество других приборов — каждый из них может стать источником удара током.

Во-вторых, раньше трубопровод в домах был металлическим. Металл является отличным проводником электричества. Учитывая, что водопроводные трубы уходят под землю и соединены между собой, это создавало эффективную систему заземления.

Однако в современных многоквартирных домах все больше людей заменяют металлические трубы на пластиковые. Пластик не проводит электричество, поэтому водопровод больше не может считаться надежным заземлителем.

Даже если в вашей квартире трубы все еще металлические, соседи снизу могли заменить свои на пластиковые. В таком случае цепь разрывается, и заземления не будет ни у вас, ни в квартирах, расположенных выше.

Вы можете задаться вопросом: какое отношение имеет ванна к этому? С одной стороны, вы правы. Но представьте ситуацию: вода в ванну поступает из смесителя, подключенного к электрическому водонагревателю. Если в бойлере произойдет поломка нагревательного элемента, ток начнет двигаться от бойлера к смесителю, затем в воду, далее в канализацию и землю. Если в этот момент человек коснется смесителя и ванны, он окажется в цепи и получит мощный удар.

Если же ванна будет заземлена, то получится совершенно другая цепь, в которой человеческое тело не будет участвовать. Как видите, этот фактор имеет огромное значение. Именно поэтому заземление является обязательной процедурой для любой ванной. Давайте рассмотрим, как правильно его осуществить.

Эксперты в области электробезопасности подчеркивают важность правильного заземления ванны в квартире для предотвращения электрических травм. Во-первых, необходимо убедиться, что в ванной комнате имеется качественная система заземления, которая соответствует современным стандартам. Специалисты рекомендуют использовать медные проводники, так как они обладают высокой проводимостью и долговечностью.

Важно также проверить, что заземляющий провод надежно соединен с металлическими частями ванны. Для этого следует использовать специальные зажимы, которые обеспечат надежный контакт. Кроме того, эксперты советуют регулярно проверять состояние заземления, особенно после проведения ремонтных работ или замены сантехники. Наконец, установка дифференциального автоматического выключателя (УЗО) значительно повысит уровень безопасности, так как он отключит электричество в случае утечки тока. Соблюдение этих рекомендаций поможет обеспечить безопасность всех членов семьи.

https://youtube.com/watch?v=yTeM-7RI2BI

Какую ванну необходимо заземлять

Любую. Здесь, конечно, могут возникнуть вопросы. Если с чугунными и стальными ваннами все ясно, то как быть с акриловыми? Они ведь не проводят электрический ток? Это правда, но есть три ключевых момента:

• акрил, хотя и не является проводником, может накапливать статическое электричество,
• некоторые модели акриловых ванн устанавливаются на каркасах, изготовленных из стали и алюминия, а эти материалы способны проводить электрический ток,
• в многие акриловые ванны встраивается оборудование для гидромассажа, которое работает от насоса, подключенного к сети с напряжением 220 В. Таким образом, сама ванна становится электроприбором, который находится в непосредственном контакте с водой.

Из этого следует, что акриловая ванна требует заземления не меньше, чем другие варианты. Что уж говорить о чугунных и стальных ваннах, которые изначально являются отличными проводниками электричества.

Интересные факты

Вот несколько интересных фактов о заземлении ванны в квартире:

1. Электрическая безопасность: Заземление ванны помогает предотвратить электрические удары, особенно в помещениях с высокой влажностью, таких как ванные комнаты. Если в ванной установлено электрическое оборудование (например, водонагреватель или электрическая розетка), правильное заземление может спасти жизнь, обеспечивая безопасный путь для тока в случае короткого замыкания.

2. Заземляющие системы: В большинстве современных квартир заземляющие системы включают в себя не только заземление металлических конструкций, таких как ванны, но и использование защитных устройств, таких как УЗО (устройства защитного отключения). Эти устройства автоматически отключают электричество при обнаружении утечки тока, что значительно повышает уровень безопасности.

3. Правила и нормы: В разных странах существуют свои строительные нормы и правила, касающиеся заземления сантехнических устройств. Например, в России и других странах СНГ заземление ванны является обязательным требованием, и его отсутствие может привести к штрафам при проверках со стороны контролирующих органов. Это подчеркивает важность соблюдения правил безопасности в жилых помещениях.

https://youtube.com/watch?v=Yy8hfyNacEU

Производство работ

Я надеюсь, что смог убедить вас в важности заземления вашей ванны — независимо от того, является ли она старым чугунным вариантом или современной джакузи. Давайте поэтапно рассмотрим все шаги, необходимые для выполнения этой работы, чтобы вы могли успешно справиться с задачей, соблюдая при этом все меры безопасности.

Подбор инструмента и материалов

Как обычно, в первую очередь, необходимо подготовить все нужные материалы. В данном случае ключевым элементом для выполнения работ является специальный провод, который будет служить проводником для электрического тока в землю.

Не стоит пытаться найти его у знакомых или в старых запасах. Лучшим решением будет посетить любой магазин электротоваров и приобрести нужный товар. Он называется медный кабель заземления. Этот провод имеет желто-зеленую изоляцию и сечением 6 мм².

Кроме кабеля, вам понадобятся следующие предметы:

• устройство защитного отключения (УЗО) — его следует установить не в ванной, а в другом помещении квартиры, где нет повышенной влажности. Обычно для стандартного жилья достаточно устройства на 10 или 16 Ампер. Однако, если у вас есть такие приборы, как электрическая духовка или проточный водонагреватель, лучше выбрать более мощное УЗО,
• коробка уравнивания потенциалов (КУП) — к ней мы будем подключать все элементы заземляющего кабеля. Их может быть много, так как для каждого устройства требуется отдельный провод; последовательное заземление недопустимо,
• клеммы для соединения кабеля с ванной,
• хомуты — понадобятся, если вы планируете заземлить не только ванну, но и водопроводные трубы,
• индикаторная отвертка — необходима как для закручивания болтов, так и для проверки наличия напряжения в сети. В ручке отвертки встроен индикатор, который загорается при контакте с объектом под напряжением,
• гаечный ключ — нужен для затяжки болтов при подключении кабеля к металлическим частям,
• дрель и насадка для работы по металлу — понадобятся, если в ванне нет заранее подготовленного отверстия для подключения заземляющего кабеля,
• фонарик — во время работы вам придется отключить электричество в ванной комнате, а окон в ней, как правило, нет. Поэтому важно обеспечить освещение,
• сварочный аппарат — нужен только в случае, если заземляющая конструкция выводится на улицу. Если у вас нет опыта в таких работах, лучше обратиться к профессиональному сварщику,
• тестер или мультиметр для измерения напряжения.

И самое главное — не забывайте о собственной безопасности. Ручки всех инструментов должны быть выполнены из непроводящих материалов. Проверка наличия напряжения перед началом работ является обязательной, даже если вы только что отключили питание во всей квартире.

На щиток обязательно повесьте заметку с ярким предупреждением о проводимых работах. В общем, примите все меры, чтобы избежать удара электрическим током, ведь именно этого мы и стремимся избежать.

Шина заземления

Подготовив все необходимые материалы, можно приступать к работе. Вам потребуется заземляющая шина. В идеале, такая шина должна быть установлена в каждом многоквартирном доме, чтобы жильцы могли подключать свои кабели.

К сожалению, на практике таких ответственных застройщиков не так много. Если вам повезло, и шина уже установлена, поздравляю — большую часть работы можно пропустить. Если же нет, придется изготовить заземляющую шину самостоятельно.

Тем не менее, перед тем как браться за это, стоит рассмотреть другие варианты. Например, можно обратиться в управляющую компанию, которая отвечает за ваш дом, или в городскую администрацию с просьбой решить этот вопрос. Также можно провести собрание жильцов и убедить их объединиться для установки общего заземляющего контура.

Однако на практике часто оказывается, что после всех попыток приходится действовать самостоятельно. Поэтому следуем следующему плану.

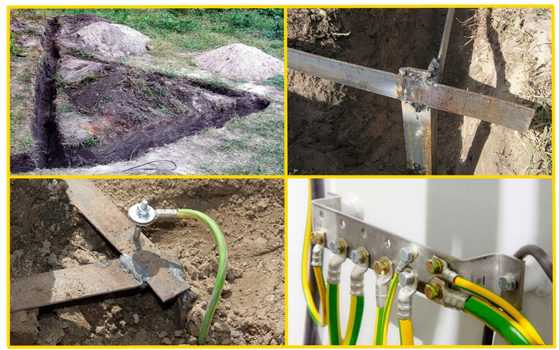

1. Берем изолированный заземляющий кабель и прокладываем его вдоль общедомового стояка от верхнего этажа до подвала.
2. Находим неподалеку от дома свободный участок земли. Лучше выбирать место, по которому не ходят люди, и желательно его огородить для безопасности.
3. На этом участке выкапываем яму глубиной около полутора метров.
4. Нам понадобятся три электрода, которые могут быть выполнены из арматуры или стальных прутков. Втыкаем их в яму вертикально.
5. Сверху привариваем к электродам стальную полосу или крепим толстый кабель, чтобы получилась конструкция в форме треугольника.
6. Выводим заземляющий кабель из подвала на улицу, помещаем его в защитный рукав и прокладываем под землей до ямы.
7. Внутри котлована подключаем кабель к металлической конструкции и закапываем все обратно.

Таким образом, ваш дом будет обеспечен контуром заземления, который смогут использовать все жильцы, так как он проложен по общему стояку.

Заземление оборудования

Заземляющая шина готова, и дальнейшие шаги станут значительно проще.

1. В первую очередь, выберите в квартире подходящее место для установки коробки уравнивания потенциалов. Оно должно быть полностью сухим, то есть не в ванной и не рядом с ней. Закрепите коробку на выбранной стене.
2. Теперь перейдем к ванной. Если вы только что приобрели ее и еще не установили, это отлично. Для удобства переверните ванну вверх дном. Если же вы решили заземлить уже установленную ванну, процесс усложнится, так как вам придется залезть под нее или даже снять декоративный экран. Поэтому лучше заранее подумать о безопасности перед установкой этого оборудования.
3. На нижней части ванны обычно можно найти специальную деталь с отверстием, которая выглядит как пластина. Этот элемент предназначен для подключения заземления. Если пластины нет, вам придется воспользоваться дрелью и просверлить отверстие в самой ванне. Однако делать это нужно осторожно, чтобы не пробить ванну насквозь. Осмотрите нижнюю часть: если она сделана из чугуна, на обратной стороне днища могут быть специальные наплывы, и вы можете просверлить один из них.
4. Теперь прикрепите заземляющий провод к полученному отверстию. Другой его конец с помощью клеммы подключите к коробке уравнивания потенциалов. Провод аккуратно проложите вдоль стены.
5. Далее соедините коробку уравнивания потенциалов с заземляющей шиной, используя толстый медный кабель.
6. Нормативные значения сопротивления определяются правилами устройства электроустановок (ПУЭ). Для сети с напряжением 220 вольт этот показатель не должен превышать 4 Ом. Замеры контура заземления выполняют специальные службы с помощью мегомметра, но вы можете сделать это и самостоятельно. Один из способов: подключите лампу мощностью не менее 100 Вт к одному из концов контура, вкрутив ее в патрон с двумя проводами. Один контакт подключите к контуру, а второй — к фазе. Если лампочка светит ярко, значит, вы все сделали правильно, и контур работает исправно. Если свет тусклый, это указывает на слабый контакт между элементами контура. Если лампочка не светит вообще, значит, контур собран неправильно.
7. В конце аккуратно спрячьте провод, который идет от ванны до коробки уравнивания потенциалов. Это нужно, чтобы не нарушать общую эстетичность помещения и избежать случайных повреждений кабеля. Это особенно важно, если в доме есть маленькие дети или домашние животные.

В заключение, стоит отметить, что в ванной комнате желательно заземлить не только саму ванну, но и все электроприборы, так как они представляют собой источник повышенной опасности в условиях постоянной влажности. Поначалу количество и сложность необходимых действий могут вас напугать. Согласен, эти работы не так просты, особенно если вам нужно самостоятельно выводить заземляющую шину.

Однако никакие трудности не могут сравниться с тем, что вы обеспечите безопасность для себя и своей семьи. К тому же, описание процесса может показаться сложным, но на самом деле работа не так страшна. Поэтому не пугайтесь, запаситесь нужными инструментами и приступайте к делу. Удачи!

https://youtube.com/watch?v=7xQYEDwkWJw

Проверка и тестирование системы заземления

После установки системы заземления ванны крайне важно провести проверку и тестирование, чтобы убедиться в ее эффективности и безопасности. Это позволит избежать потенциальных электрических травм и повреждений оборудования. Рассмотрим основные этапы проверки и тестирования системы заземления.

1. Визуальный осмотр

Первым шагом является визуальный осмотр всех компонентов системы заземления. Убедитесь, что заземляющий провод надежно подключен к металлическим частям ванны и что соединения не имеют коррозии или механических повреждений. Проверьте, чтобы провод был выполнен из качественного материала, например, меди или алюминия, и имел достатечный сечение для обеспечения надежного заземления.

2. Измерение сопротивления заземления

Для проверки эффективности заземления необходимо измерить сопротивление заземляющего контура. Это можно сделать с помощью мультиметра или специального измерительного устройства. Сопротивление заземления должно быть ниже 4 Ом для обеспечения безопасной работы. Если сопротивление выше, это может указывать на проблемы с заземлением, которые необходимо устранить.

3. Проверка с помощью тестера

Используйте тестер для проверки наличия напряжения на металлических частях ванны. Для этого можно воспользоваться индикаторной отверткой или мультиметром. При правильном заземлении на корпусе ванны не должно быть напряжения. Если тестер показывает наличие напряжения, это свидетельствует о неисправности в электрической системе или неправильном заземлении.

4. Проверка работы УЗО

Если в вашей квартире установлено устройство защитного отключения (УЗО), его также следует протестировать. Убедитесь, что УЗО срабатывает при возникновении утечки тока. Для этого нажмите кнопку тестирования на устройстве. Если УЗО сработало и отключило питание, это говорит о том, что система заземления функционирует правильно. Если УЗО не сработало, необходимо обратиться к специалисту для диагностики и устранения проблемы.

5. Регулярное обслуживание

Проверка и тестирование системы заземления должны проводиться регулярно, не реже одного раза в год. Это поможет своевременно выявить и устранить возможные неисправности, а также обеспечить безопасность всех членов семьи. Рекомендуется также вести журнал проверок, в котором фиксировать результаты измерений и проведенных работ.

Следуя этим рекомендациям, вы сможете обеспечить надежное заземление ванны в вашей квартире и минимизировать риски, связанные с электрическими травмами. Безопасность – это приоритет, и правильное заземление является важным шагом на пути к ее достижению.

Вопрос-ответ

Почему важно заземлять ванну в квартире?

Заземление ванны помогает предотвратить электрические удары, которые могут произойти в случае неисправности электроприборов или проводки. Это особенно важно в помещениях с повышенной влажностью, таких как ванные комнаты, где риск поражения электрическим током значительно выше.

Какие материалы нужны для заземления ванны?

Для заземления ванны вам понадобятся медные или алюминиевые провода, заземляющий контакт, а также специальные зажимы для надежного соединения. Также может потребоваться изолента и инструменты для монтажа, такие как отвертка и плоскогубцы.

Как проверить, правильно ли выполнено заземление?

Для проверки заземления можно использовать мультиметр, установив его на режим измерения сопротивления. Подключите один щуп к заземляющему контакту, а другой – к металлической части ванны. Сопротивление должно быть низким (обычно менее 5 Ом), что указывает на правильное заземление.

Советы

СОВЕТ №1

Перед началом работ по заземлению ванны, убедитесь, что ваша электрическая система соответствует современным стандартам. Проверьте наличие заземляющего провода в электрической сети квартиры и его исправность. Если вы не уверены в своих знаниях, лучше обратиться к профессиональному электрику.

СОВЕТ №2

Используйте качественные материалы для заземления. Для этого подойдут медные провода сечением не менее 2,5 мм² и специальные заземляющие контакты. Это обеспечит надежное соединение и минимизирует риск электрического удара.

СОВЕТ №3

Убедитесь, что заземляющий провод надежно соединен с ванной. Для этого можно использовать специальные зажимы или болты, которые обеспечат прочное и долговечное соединение. Не забывайте периодически проверять состояние заземления, чтобы избежать коррозии и других повреждений.

СОВЕТ №4

Обратите внимание на другие электрические приборы в ванной комнате. Убедитесь, что они также заземлены и подключены к отдельным защитным устройствам, таким как УЗО (устройство защитного отключения). Это повысит уровень безопасности и защитит вас от возможных коротких замыканий.
