В статье рассмотрим ключевые аспекты расчета бойлера косвенного нагрева, включая определение необходимой мощности и объема устройства. Правильный выбор этих параметров критически важен для эффективного и экономичного отопления и горячего водоснабжения в доме или на предприятии. Понимание принципов расчета поможет избежать перегрева, недостатка горячей воды и излишних затрат на энергию, что актуально для владельцев недвижимости и специалистов в области отопления.
Величины
Мы используем воду в больших объемах, а ее температуру измеряем в градусах. Для нагрева воды требуется тепловая энергия, измеряемая в Джоулях, в зависимости от массы в килограммах. Водонагреватель генерирует мощность в Ваттах, а коэффициент полезного действия (КПД) выражается в процентах. Давайте переведем эти единицы измерения в более понятный формат.
- Согласно физическим законам, чтобы повысить температуру 1 кг воды (что эквивалентно 1 литру) на 1°C, необходимо 4,187 кДж тепловой энергии, что соответствует 0,001 кВт/ч мощности нагревательного устройства. Не будем учитывать марку, производителя и потери. Независимо от того, кто производит нагреватель и в каких условиях он работает, для нагрева воды требуется именно такое количество энергии.
- Вода, поступающая в бойлер зимой (летом котел не функционирует), имеет температуру около 10°C. Утепленные трубы подачи помогут уменьшить разницу температур на входе и выходе бойлера, что способствует экономии топлива.
- На панели управления установлено значение 60°C. Это означает, что жидкость в устройстве будет нагрета до этой температуры. Следовательно, разница составляет 60-10=50°C. Увеличивать температуру нагрева нецелесообразно, так как это приведет к повышенному износу оборудования.
- Для достижения этой температуры необходимо умножить разницу в градусах на количество энергии, необходимое для нагрева каждого градуса: 50*0,001=0,05 кВт/ч мощности потребуется бойлеру для выполнения этой задачи.
Таким образом, для нагрева 1 литра воды до 60°C потребуется 0,05 кВт/ч мощности бойлера, а для повышения температуры на 1°C — 0,001 кВт/ч его усилий.
Горячая вода, которую мы используем для умывания или мытья посуды, имеет температуру около 40°C. Температура выше будет слишком горячей, а ниже — прохладной. Чтобы правильно рассчитать работу бойлера, а также любого другого типа нагревателя, необходимо учитывать, что мы смешиваем две воды, каждая из которых имеет свою температуру.
- Горячая вода — это тепловая энергия. Мы уже подсчитали, что 1°C соответствует 0,001 кВт/ч.
- Желаемая температура воды составляет 40°C, значит, 40*0,001=0,04 кВт.
- Холодная вода имеет температуру 10°C, что соответствует 0,01 кВт/ч. Это составляет 25% от необходимого объема теплоты.
- Следовательно, нужно добавить еще 75% температуры, что составит 0,05*75%=0,0375 кВт/ч.
Таким образом, 1 литр искомой смеси (в дальнейшем будем называть ее теплой водой) будет содержать 0,75 литра полностью нагретой воды из нашего устройства и 0,0375 кВт/ч его мощности.
Эксперты в области отопления и водоснабжения подчеркивают важность правильного расчета мощности и объема бойлера косвенного нагрева для обеспечения эффективной работы системы. При выборе бойлера необходимо учитывать не только потребности домохозяйства в горячей воде, но и особенности отопительной системы. Специалисты рекомендуют ориентироваться на количество пользователей, среднее потребление воды и время, необходимое для нагрева.
Также важно учитывать тепловые потери, которые могут возникать в процессе эксплуатации. Правильный расчет позволяет избежать недостатка горячей воды в пиковые часы и снизить энергозатраты. Эксперты советуют обращаться к профессионалам для проведения точных расчетов, так как это обеспечит надежность и долговечность оборудования. В итоге, грамотный подход к выбору бойлера косвенного нагрева способствует созданию комфортных условий в доме и экономии ресурсов.
https://youtube.com/watch?v=f0jlZVCCXmI
Количество потребляемой мощности

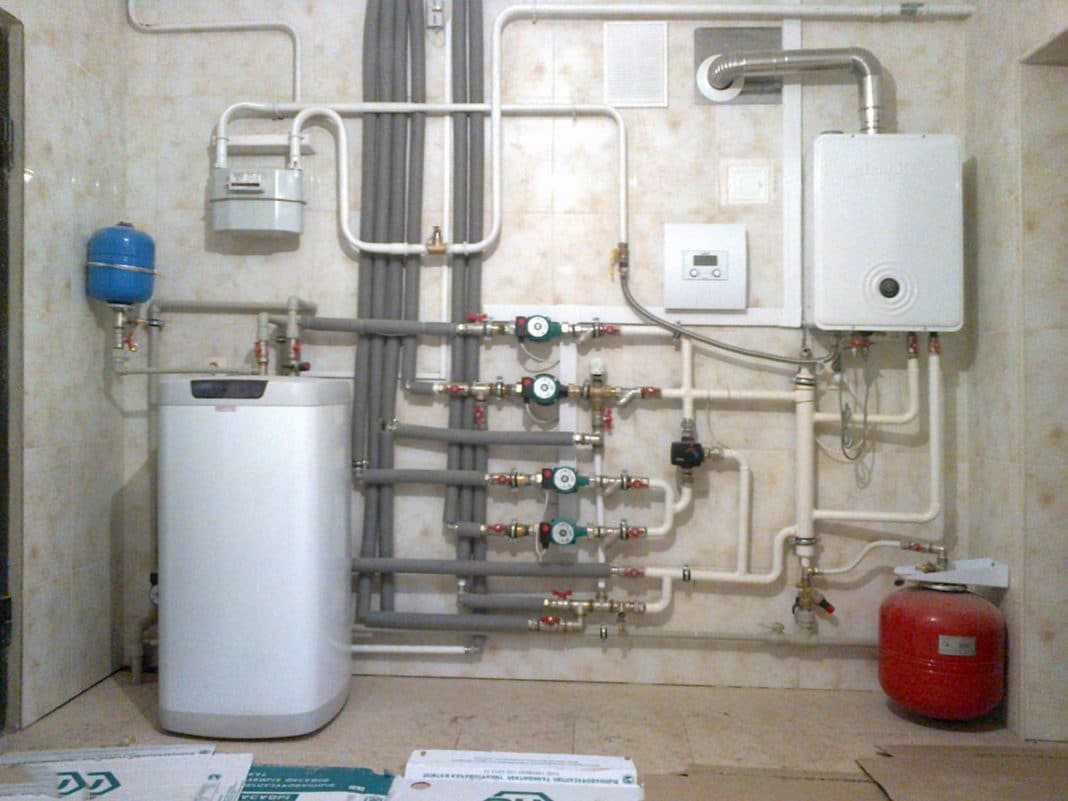

Бойлер и его подключение
После принятия решения о покупке бойлера косвенного нагрева важно рассчитать необходимый объем устройства, исходя из потребностей в горячей воде. Рассмотрим пример семьи из четырех человек и проведем анализ потребления горячей воды на протяжении недели, а также в пиковые часы (утром в рабочие дни).
- Анализ за неделю
- Для мытья посуды потребуется примерно 5 литров теплой воды в минуту. Учитывая время на полоскание, которое составляет около 5 минут, и дважды в день мытье посуды, получаем 50 литров теплой воды, использованной на кухне в сутки. Умножив на 7 дней, получаем 350 литров за неделю.
- Каждый член семьи принимает ванну 2-3 раза в неделю, расходуя около 170 литров за раз. Таким образом, 4 человека, принимая ванну в среднем 2,5 раза, используют 10 * 170 = 1700 литров за 7 дней.
- Душ принимается 4-5 раз в неделю по 10 минут, с расходом около 12 литров в минуту. Это составляет 4,5 * 10 * 12 = 540 литров на одного человека, а для всей семьи — 2160 литров за неделю.
- На мелкие гигиенические нужды (мытье рук, обуви, уборка в доме) каждый человек тратит примерно 10 литров в день, что в сумме за неделю составит 280 литров.
В итоге, суммируя все расходы: 350 + 1700 + 2160 + 280 = 4490 литров в неделю. Учитывая возможных гостей и запас на случай непредвиденных ситуаций, ориентировочная цифра составит около 5000 литров в неделю. Поскольку бойлер измеряет объем в часах, переведем это значение в его единицы. 5000 / 7 / 24 = 30 литров в час — это средний расход горячей воды для семьи из четырех человек.
На основании этих данных, учитывая соотношение температуры и мощности, мы можем рассчитать необходимую среднюю мощность: 30 * 0,0375 = 1,125 кВт/час.
| Параметр | Описание | Единицы измерения |
|---|---|---|
| Объем бойлера | Количество воды, которое может хранить бойлер. | Литры (л) |
| Мощность теплообменника | Максимальная тепловая мощность, которую может передать теплообменник бойлера. | кВт |
| Время нагрева | Ориентировочное время, за которое бойлер нагреет весь объем воды до заданной температуры. | Часы (ч) |
| Температура холодной воды | Температура воды, поступающей в бойлер. | °C |
| Желаемая температура горячей воды | Температура, до которой необходимо нагреть воду. | °C |
| Количество точек водоразбора | Число кранов, душей и других потребителей горячей воды. | Штуки |
| Пиковый расход горячей воды | Максимальный объем горячей воды, потребляемый за короткий промежуток времени. | Литры в минуту (л/мин) |
| Коэффициент использования | Отношение фактического потребления горячей воды к максимально возможному. | Безразмерный |
| Теплопотери бойлера | Количество тепла, теряемое бойлером в окружающую среду. | кВт |
| Мощность котла | Мощность отопительного котла, к которому подключается бойлер. | кВт |
Интересные факты
Вот несколько интересных фактов о расчете бойлера косвенного нагрева, его мощности и объеме:
-
Эффективность использования энергии: Бойлеры косвенного нагрева используют тепло, полученное от внешнего источника (например, котла или солнечных коллекторов), что позволяет значительно повысить общую эффективность системы отопления. Правильный расчет мощности бойлера позволяет минимизировать потери энергии и обеспечить стабильное горячее водоснабжение.
-
Объем бойлера и время нагрева: Объем бойлера косвенного нагрева напрямую влияет на время, необходимое для достижения желаемой температуры воды. Чем больше объем, тем больше воды можно нагреть за один раз, но это также увеличивает время, необходимое для нагрева, если источник тепла не достаточно мощный. Оптимальный объем выбирается с учетом потребностей пользователей и частоты использования горячей воды.
-
Температурные режимы и эффективность: Для достижения максимальной эффективности бойлера косвенного нагрева важно учитывать температурные режимы как для теплоносителя, так и для воды. Например, если температура теплоносителя слишком низкая, это может привести к недостаточному нагреву воды и увеличению времени ожидания. Правильный расчет температурных режимов позволяет избежать таких проблем и обеспечивает комфортное использование горячей воды.
https://youtube.com/watch?v=JOhduhLGZVY
Пиковое потребление

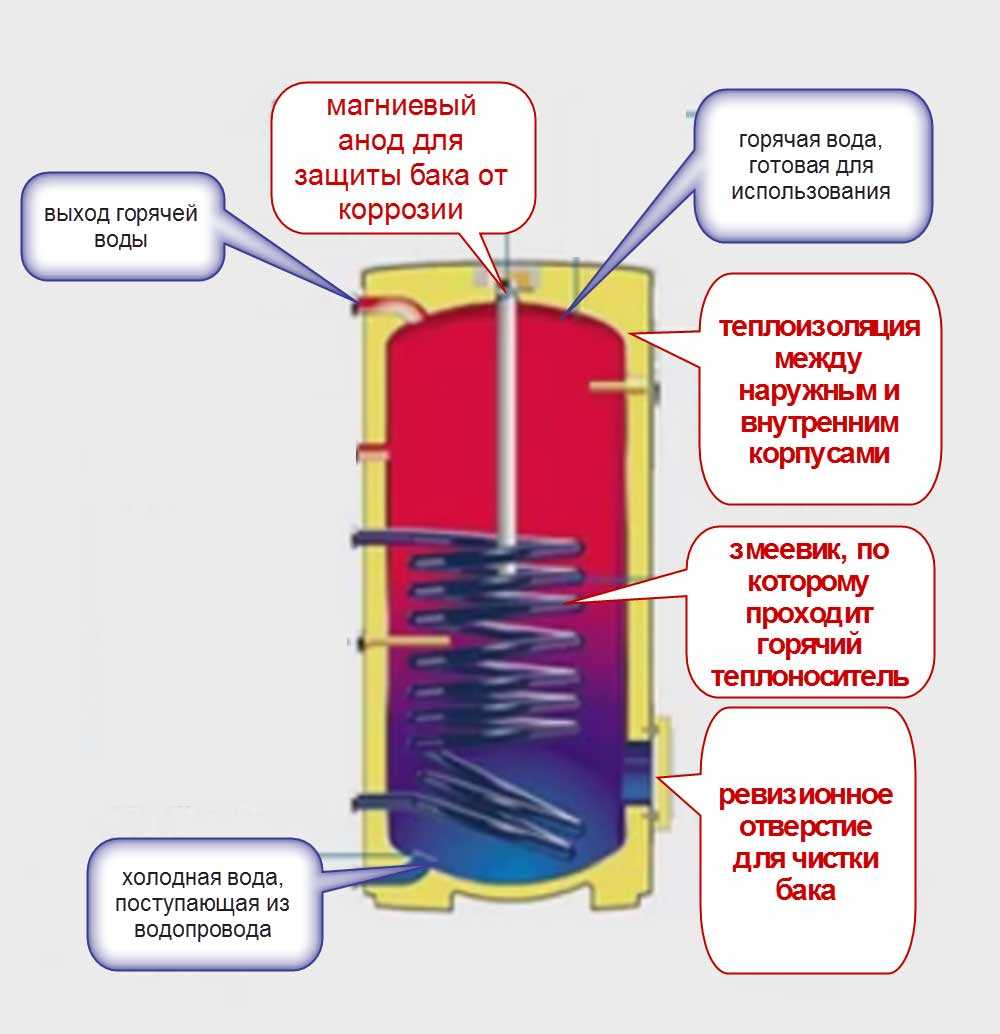

Бойлеры косвенного нагрева: схема
Из изложенного выше можно сделать вывод, что даже самый компактный нагреватель может показаться достаточным. Однако на практике все оказывается не так просто. При расчете объема резервуара и необходимой мощности устройства важно учитывать, что утром вся семья собирается на работу или в школу примерно в одно и то же время. Ожидать, пока вода в бойлере полностью нагреется, просто некогда. Необходимо, чтобы запас накопленной воды и подогрев проточной жидкости были достаточными на время ее использования.
- Согласно статистическим данным, утренний расход горячей воды составляет около 30-40% от среднесуточного объема за 1,5 часа. Этот период охватывает время с 7:00 до 8:30. Если взять среднее значение 35%, то семья израсходует 5000 / 7 * 35% = 250 литров за 1,5 часа, что соответствует 170 литрам в час горячей воды. Для обеспечения такого объема потребуется 170 * 75% ≈ 130 литров горячей воды и 170 * 0,0375 = 6,5 кВт мощности водонагревателя.
- Но это еще не все. По мере использования горячей воды из бака в него будет поступать холодная, которую необходимо будет нагреть, а это требует времени.
- Средняя скорость подогрева в проточном режиме зависит от температуры теплоносителя и площади поверхности теплообменника. Поскольку нагревающая жидкость поступает из котла, ее температура будет находиться в пределах 70-75°C, а теплообменник рассчитывается в зависимости от объема резервуара и заявленной мощности устройства.
- Средние показатели для устройств всех производителей примерно одинаковы и составляют для бойлера с нагрузкой теплообмена 10 кВт около 0,3 л/мин при заданной разнице температур в 50°C. Таким образом, за один час объем подогретой проточной воды составит 60 * 0,3 = 18 литров.
Таким образом, расчет объема бойлера косвенного нагрева показывает, что для одного утреннего часа рабочего дня семье из четырех человек потребуется устройство мощностью не менее 10 кВт и с баком объемом более 100 литров. С увеличением возможностей теплообменного контура скорость нагрева будет расти пропорционально увеличению мощности, однако и количество тепла, отбираемого у котла, также возрастет.
Расход теплоносителя
Тепловая энергия, извлекаемая из отопительного устройства, приводит к уменьшению ее поступления в систему обогрева дома. Однако на общую температуру в помещении влияет лишь средний расход, в то время как пиковые значения являются краткосрочными и не оказывают значительного влияния на уже прогретую систему отопления.
- Мы провели расчеты и выяснили, что средний расход мощности составляет 1,125 кВт в час. После утреннего и вечернего использования горячей воды резервуар заполняется холодной, и агрегат должен ее нагреть, поддерживая необходимую температуру в течение ночи или дня.
- Поэтому необходимо учесть холостой расход тепла как минимум на два полных цикла в день, что составит 200 * 0,0375 / 24, что приблизительно равно 0,3125 кВт/ч.
В результате мы приходим к выводу, что для стабильного обеспечения семьи горячей водой котел будет отдавать около 1,125 + 0,3 = 1,5 кВт/ч своей мощности. Если учесть потери тепла при транспортировке по трубам, через корпус бойлера и непредвиденные расходы воды (например, в случае большого количества гостей на празднике или при чистке обуви), более корректно будет взять значение 2 кВт/ч.
В ходе данного исследования были использованы усредненные данные. Для более точного расчета бойлера косвенного нагрева рекомендуется использовать калькулятор, который учитывает мощность и производителей, а также особенности каждой конкретной модели нагревателя и условия его эксплуатации.
https://youtube.com/watch?v=u5-1BdjtVgo
Эффективность теплообмена
в бойлерах косвенного нагрева является ключевым фактором, определяющим их производительность и экономичность. Основной принцип работы таких бойлеров заключается в передаче тепла от теплоносителя (например, воды, нагреваемой котлом или солнечными коллекторами) к воде, которая будет использоваться для бытовых нужд. Для достижения высокой эффективности необходимо учитывать несколько важных аспектов.
Во-первых, важным параметром является площадь теплообменника. Чем больше площадь, тем больше тепла может быть передано от теплоносителя к воде. Это связано с тем, что теплообмен происходит по принципу конвекции и проводимости, и увеличение площади поверхности способствует более интенсивному теплообмену. При выборе бойлера стоит обратить внимание на конструкцию теплообменника: он может быть выполнен в виде змеевика, пластинчатого или трубчатого теплообменника. Каждый из этих типов имеет свои преимущества и недостатки, которые могут влиять на эффективность работы устройства.
Во-вторых, температура теплоносителя также играет важную роль. Чем выше температура, тем больше тепла может быть передано. Однако следует учитывать, что слишком высокая температура может привести к образованию накипи и коррозии, что негативно скажется на долговечности оборудования. Оптимальная температура для работы бойлера косвенного нагрева обычно составляет 60-80 градусов Цельсия.
Третьим важным аспектом является скорость потока теплоносителя. Если скорость потока слишком низкая, это может привести к недостаточному теплообмену, так как теплоноситель будет находиться в теплообменнике слишком долго, и его температура может снизиться. С другой стороны, слишком высокая скорость потока может вызвать кавитацию и другие проблемы, связанные с гидравлическими потерями. Поэтому важно правильно рассчитать скорость потока, основываясь на характеристиках системы отопления и бойлера.
Кроме того, стоит учитывать качество теплоносителя. Вода, содержащая примеси, может ухудшать теплообмен и вызывать образование накипи на стенках теплообменника. Использование специализированных антифризов или обработанной воды может повысить эффективность работы бойлера и продлить его срок службы.
Наконец, не стоит забывать о правильной изоляции бойлера и трубопроводов. Потери тепла через стены бойлера и трубы могут значительно снизить общую эффективность системы. Использование качественных теплоизоляционных материалов поможет минимизировать эти потери и обеспечить более стабильную работу системы.
Таким образом, для достижения высокой эффективности в бойлерах косвенного нагрева необходимо учитывать множество факторов, включая площадь теплообменника, температуру и скорость потока теплоносителя, качество используемой воды и уровень теплоизоляции. Правильный расчет и выбор всех этих параметров позволит значительно повысить производительность и экономичность системы горячего водоснабжения.
Вопрос-ответ
Как правильно рассчитать объем бойлера косвенного нагрева для дома?
Для расчета объема бойлера косвенного нагрева необходимо учитывать количество горячей воды, которое требуется для бытовых нужд. Обычно расчет ведется исходя из потребления воды на душ, ванну и кухню. В среднем, для семьи из 4 человек рекомендуется объем бойлера от 150 до 200 литров, но точные параметры зависят от индивидуальных потребностей.
Какие факторы влияют на мощность бойлера косвенного нагрева?
Мощность бойлера косвенного нагрева зависит от нескольких факторов, включая температуру теплоносителя, необходимую температуру воды, а также скорость нагрева. Чем выше температура теплоносителя и чем больше разница между температурой теплоносителя и желаемой температурой воды, тем выше должна быть мощность бойлера.
Как выбрать бойлер косвенного нагрева для системы отопления?
При выборе бойлера косвенного нагрева для системы отопления важно учитывать тип системы (однотрубная или двухтрубная), мощность котла и его совместимость с бойлером. Также стоит обратить внимание на материалы, из которых изготовлен бойлер, и его энергоэффективность, чтобы обеспечить долговечность и экономичность эксплуатации.
Советы
СОВЕТ №1
Перед выбором бойлера косвенного нагрева, тщательно рассчитайте необходимую мощность устройства. Учитывайте не только количество горячей воды, которое вам нужно, но и время, за которое вы хотите его получить. Это поможет избежать недостатка или избытка мощности.
СОВЕТ №2
Обратите внимание на объем бойлера. Он должен соответствовать вашим потребностям в горячей воде. Для этого проанализируйте среднее потребление воды в вашем доме, учитывая количество жильцов и время пикового потребления.
СОВЕТ №3
Не забывайте о теплоизоляции бойлера. Хорошая теплоизоляция поможет сохранить воду горячей дольше, что снизит затраты на отопление и повысит эффективность работы устройства.
СОВЕТ №4
При установке бойлера косвенного нагрева, учитывайте расположение устройства. Оно должно быть максимально близко к источнику тепла и точкам водоразбора, чтобы минимизировать потери тепла и обеспечить быстрое получение горячей воды.
