Паровое отопление от печки — эффективный и экономичный способ обогрева помещений, создающий комфортную атмосферу даже в холодные зимние дни. В статье рассмотрим, как организовать систему парового отопления: от выбора оборудования до монтажа. Узнаете о преимуществах, принципах работы и необходимых материалах, что поможет сэкономить на отоплении и обеспечить надежное тепло в доме.
Отличие парового отопления от водяного
Принцип работы парового отопления заключается в следующем: вода, нагретая до кипения в специальной емкости, превращается в пар, который затем поступает в радиаторы. В процессе нагрева пар конденсируется и возвращается в жидкое состояние, после чего стекает в расширительный бак через специальные отводы и снова попадает в теплообменник.
Основное отличие парового отопления от водяного заключается в том, что в них используются разные типы теплоносителей. Кроме того, паровая система обеспечивает более высокую теплоотдачу и значительно быстрее прогревает помещение по сравнению с водяной. При равных затратах на твердое топливо, эффективность парового отопления оказывается выше, чем у водяного.
Монтаж парового отопления не требует громоздкого оборудования, что делает эту систему более экономичной. В отличие от водяного отопления, где трубы могут замерзнуть в зимний период при простое системы, паровую систему можно легко запустить без каких-либо сложностей.
Однако у парового отопления есть и некоторые недостатки, которые не характерны для водяных систем:
- Радиаторы могут нагреваться выше 100 градусов, что создает риск для безопасности.
- Система работает довольно шумно.
- Регулировать температуру в паровом отоплении сложно.
- Невозможно установить систему водяного теплого пола.
- Пластиковые трубы не подходят для этой системы.
- Использовать печь с встроенной системой парового отопления одновременно для готовки может быть затруднительно.
Эксперты в области отопительных систем подчеркивают, что создание парового отопления от печки требует тщательного планирования и соблюдения технологий. Во-первых, необходимо правильно выбрать котел, который будет служить источником пара. Он должен быть достаточно мощным для обогрева всего помещения. Далее, важно установить систему трубопроводов, которая обеспечит равномерное распределение пара по всем радиаторам. Специалисты рекомендуют использовать качественные материалы, чтобы избежать коррозии и утечек. Также не стоит забывать о безопасности: установка предохранительных клапанов и манометров поможет предотвратить аварийные ситуации. Наконец, регулярное обслуживание системы позволит продлить срок ее службы и повысить эффективность работы.
https://youtube.com/watch?v=tfPLLNiiDrg
Паровое отопление от печки своими руками
Чтобы избежать установки отопительного котла для создания системы парового отопления и не тратить на это деньги, можно воспользоваться существующей в доме печью. Она станет источником тепла, используя недорогое твердое топливо, и не будет зависеть от центрального газоснабжения или электроснабжения. В качестве парогенератора можно использовать теплообменник, который можно изготовить на заказ или сделать самостоятельно. Недостатки печи-парового котла аналогичны тем, что имеются у обычной печи или камина: невозможность точной регулировки температуры, отсутствие полной пожарной безопасности и риск задымления помещения при неправильной растопке. Таким образом, у печи-котла столько же недостатков, сколько у традиционной печи, но преимуществ у нее значительно больше.

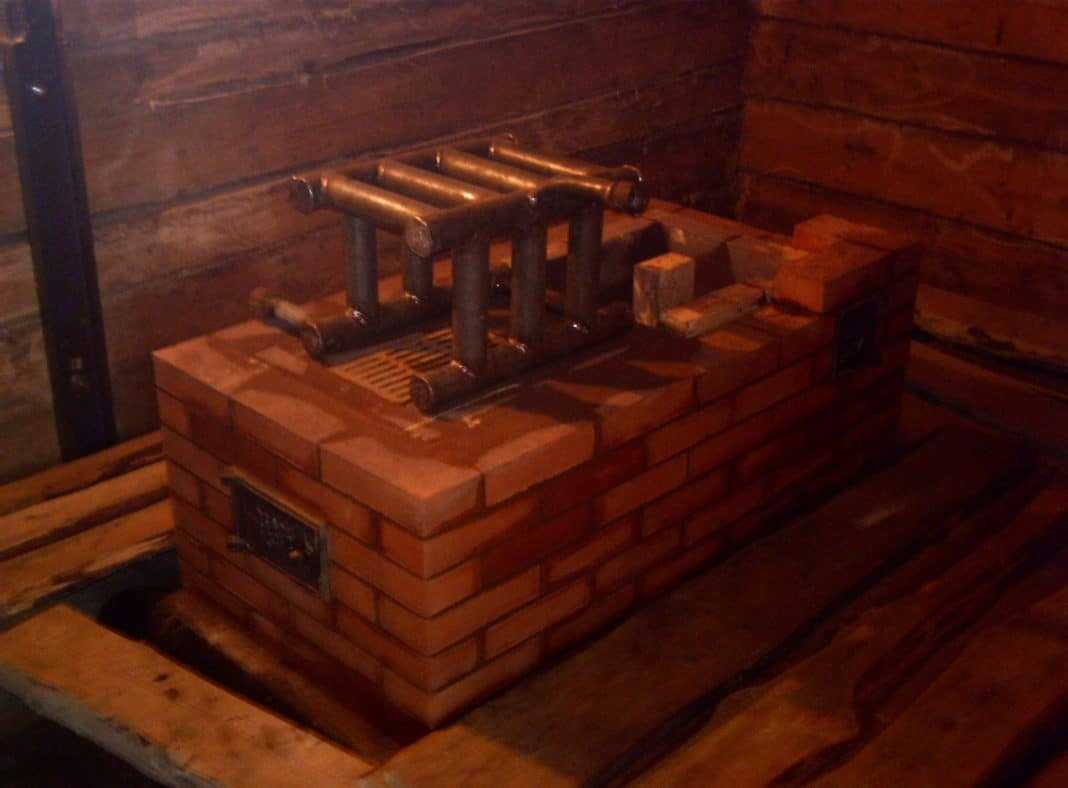

Паровое отопление от печи
Перед тем как преобразовать печь в систему парового отопления, важно проверить теплообменник на герметичность. Это можно сделать следующим образом: внутрь устройства заливается керосин, а швы обводятся мелом. Если мел потемнел в каких-либо местах, это указывает на наличие протечек, и такое устройство нельзя использовать в системе парового отопления.
Для организации парового отопления от печи понадобятся следующие компоненты:
- Батареи отопления. Их количество должно соответствовать количеству окон в помещении.
- Теплообменник.
- Медные или оцинкованные трубы для отвода конденсата и паропровода.
- Запорная арматура (краны для спуска воздуха, вентили).
- Соединительная арматура: колена, трубные хомуты, фитинги.
- Кронштейны для радиаторов.
- Гидравлический затвор.
- Редукционно-охладительная установка, которая преобразует пар в жидкость.
- Редуктор для снижения давления в системе.
- Насос для принудительной циркуляции жидкости.
- Инверторный сварочный аппарат.
Перед началом работ необходимо разработать схему подключения и монтаж труб. На чертеже указывается расположение печи-котла, от которой затем прокладывается схема разводки с учетом всех необходимых элементов подключения. Для отопления площади до 80 кв. м. подойдет однотрубная схема подключения радиаторов. При этом конвекторы нагреваются последовательно, и первый из них будет более горячим. Двухтрубная схема подходит для отопления помещений площадью более 80 кв. м. и двухэтажных домов, где трубы подключены к конвекторам параллельно. Если планируется установка системы с естественной циркуляцией, теплообменник должен находиться ниже всех конвекторов и труб под углом наклона. В этом случае потребуется установка насоса для обеспечения бесперебойной циркуляции в отопительной системе.
После того как схема будет разработана и учтены все конструктивные элементы, необходимые для сборки отопительной системы, можно составить смету на приобретение материалов и приступить к работе.
| Этап | Действия | Необходимые материалы/инструменты |
|---|---|---|
| 1. Проектирование системы | Определить тип системы (однотрубная/двухтрубная), рассчитать мощность печи, количество и размер радиаторов, диаметр труб. | Бумага, карандаш, калькулятор, рулетка, справочники по теплотехнике. |
| 2. Подготовка печи | Установить теплообменник (водяной контур) в топку печи. Обеспечить герметичность соединений. | Теплообменник (змеевик), сварочный аппарат, электроды, болгарка, герметик. |
| 3. Монтаж трубопровода | Проложить трубы от печи к радиаторам и обратно, соблюдая уклон для циркуляции воды. Установить запорную арматуру. | Металлические или полипропиленовые трубы, фитинги, паяльник для труб (для ППР), ключи, уровень, труборез. |
| 4. Установка радиаторов | Закрепить радиаторы на стенах, подключить их к трубопроводу. Установить краны Маевского. | Радиаторы, кронштейны, дюбели, перфоратор, ключи, фум-лента. |
| 5. Установка расширительного бака | Установить расширительный бак в самой высокой точке системы (обычно на чердаке) для компенсации теплового расширения воды. | Расширительный бак, трубы, фитинги. |
| 6. Заполнение системы и проверка | Заполнить систему водой, удалить воздух через краны Маевского. Проверить на герметичность. | Вода, ведро, тряпки. |
| 7. Запуск и регулировка | Растопить печь, контролировать давление и температуру в системе. При необходимости отрегулировать подачу воды. | Манометр, термометр. |
Интересные факты
Вот несколько интересных фактов о том, как сделать паровое отопление от печки:
-
Принцип работы: Паровое отопление основано на использовании пара, который образуется при нагревании воды. Когда вода в котле (или печи) нагревается, она превращается в пар, который под давлением подается в радиаторы. Это позволяет эффективно обогревать помещения, так как пар имеет высокую теплоемкость и может переносить большое количество тепла.
-
Системы с естественной циркуляцией: В некоторых системах парового отопления используется принцип естественной циркуляции. Это означает, что пар поднимается вверх по трубам, а конденсат (водяная капля) возвращается вниз под действием силы тяжести. Такие системы могут быть проще в установке и обслуживании, но требуют правильного наклона труб для обеспечения эффективного движения.
-
Экологичность и экономия: Использование парового отопления от печки может быть более экологичным вариантом, особенно если печь работает на дровах или других возобновляемых источниках энергии. Кроме того, паровое отопление может быть более экономичным в долгосрочной перспективе, так как оно позволяет более равномерно распределять тепло и снижать затраты на отопление.
https://youtube.com/watch?v=FO-VqDSvRdg
Технология работ
Важно помнить, что установка паровой отопительной системы невозможна без предварительного демонтажа старой печи. Для интеграции теплообменника его необходимо разместить внутри топки на этапе возведения печи.
Радиаторы размещаются под каждым окном, к ним подключаются подводящие и отводящие трубы с небольшим уклоном в 3 мм. Каждый радиатор оборудуется краном для удаления воздуха.

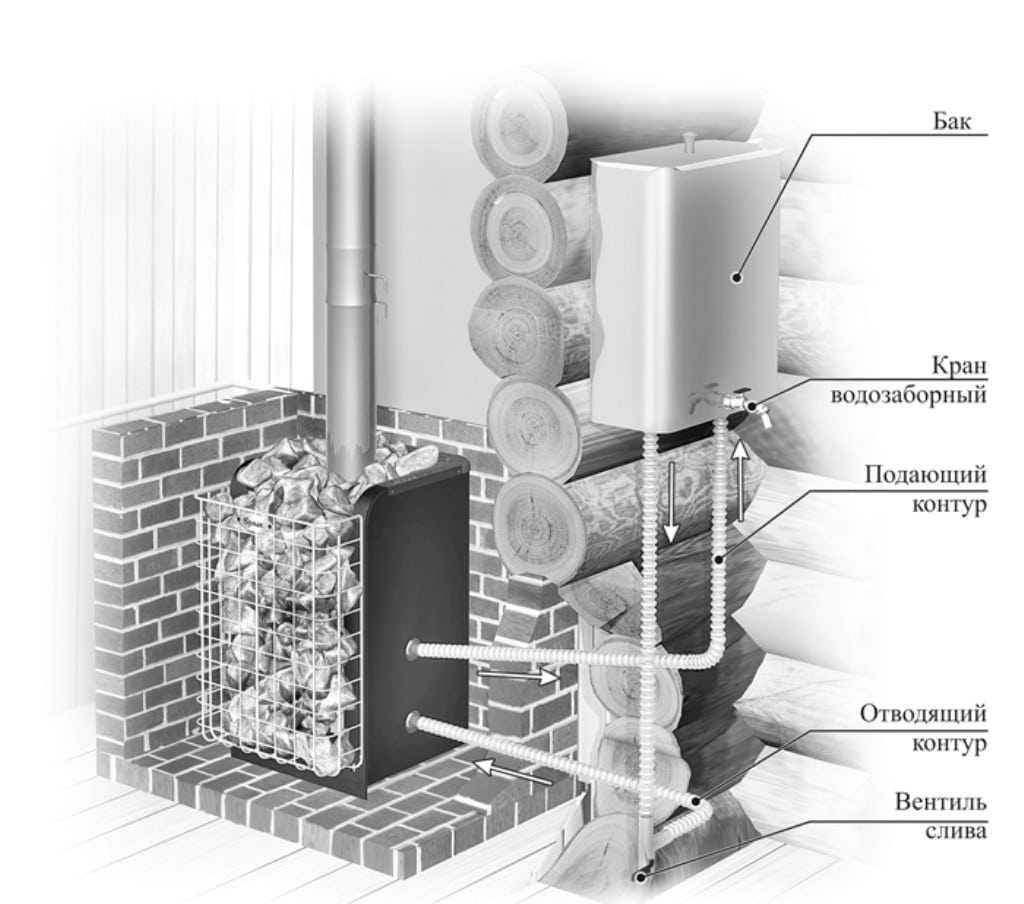

Паровое отопление от печи
Для повышения безопасности системы перед каждым конвектором и в целом по всей системе устанавливается запорная арматура. В начале системы устанавливается редуктор охлаждения и редукционный клапан. В конце системы размещается емкость для сбора конденсата с таким же небольшим уклоном, как и у труб. Из этой емкости вода поступает в теплообменник. Перед печью устанавливается насос для обеспечения принудительной циркуляции.
Рекомендации
Дымоход печи, в которой установлен парогенератор, требует регулярной очистки от сажи. Для обеспечения эффективного стока конденсата в нижнюю часть, оптимально размещать печь в подвальном помещении. Установка специальных клапанов поможет избежать аварийных ситуаций, поэтому данное решение не стоит игнорировать.
При установке отопительной системы в деревянном доме необходимо принять меры для обеспечения пожарной безопасности, защитив деревянные элементы от перегрева. Для этого стены, соседствующие с печью, и пол должны быть обшиты огнеупорными материалами. Также важно установить затворные дверцы на топке и поддувале печи. Рекомендуется размещать печь-котел не у несущей стены, чтобы упростить монтаж дымоходных каналов.
Высота дымохода должна составлять не менее 4 метров, иначе конденсат может попасть в камеру сгорания. Если печь находится в соседнем здании (например, в отдельной котельной), нет необходимости ее демонтировать и переносить внутрь дома. В таком случае важно качественно теплоизолировать трубопровод, соединяющий это здание с печью и домом.
Чтобы избежать перегрева теплоносителя выше 100 градусов, можно регулировать температуру, полностью закрыв поддувало и немного приоткрыв дверцу топки.
https://youtube.com/watch?v=94AHO5UoTUI
Обслуживание и профилактика парового отопления
Паровое отопление, как и любая другая система, требует регулярного обслуживания и профилактических мероприятий для обеспечения его эффективной и безопасной работы. Правильный уход за системой позволяет избежать серьезных поломок и продлить срок службы оборудования.
Регулярная проверка оборудования
Первым шагом в обслуживании парового отопления является регулярная проверка всех компонентов системы. Это включает в себя:
- Котел: Необходимо следить за его состоянием, проверять уровень воды и давление. Убедитесь, что котел не имеет утечек и работает без посторонних шумов.
- Трубопроводы: Осмотрите трубы на наличие коррозии, трещин и других повреждений. Убедитесь, что они хорошо изолированы, чтобы избежать потерь тепла.
- Радиаторы: Проверьте, нет ли на них ржавчины или других повреждений. Убедитесь, что радиаторы хорошо прогреваются, и нет участков, которые остаются холодными.
Очистка системы
Накапливающиеся отложения и грязь могут существенно снизить эффективность работы парового отопления. Регулярная очистка системы включает в себя:
- Слив конденсата: Убедитесь, что конденсат сливается правильно и не застаивается в трубах. Это поможет избежать образования ржавчины и коррозии.
- Очистка радиаторов: Периодически очищайте радиаторы от пыли и грязи, чтобы обеспечить максимальную теплопередачу.
- Проверка фильтров: Если в системе установлены фильтры, их необходимо регулярно очищать или заменять.
Проверка давления и уровня воды
Давление в системе парового отопления должно находиться в пределах нормы, указанной в инструкции к котлу. Слишком низкое или высокое давление может привести к аварийным ситуациям. Регулярно проверяйте уровень воды в котле и при необходимости добавляйте воду, чтобы поддерживать его на оптимальном уровне.
Профилактика утечек
Утечки пара могут привести к значительным потерям энергии и повышению затрат на отопление. Для предотвращения утечек:
- Регулярно проверяйте все соединения и клапаны на наличие утечек.
- Используйте специальные уплотнительные материалы для предотвращения утечек в местах соединений.
- При обнаружении утечек немедленно принимайте меры по их устранению.
Профессиональное обслуживание
Несмотря на то, что многие аспекты обслуживания можно выполнять самостоятельно, рекомендуется периодически приглашать профессионалов для проведения более глубокого анализа и обслуживания системы. Специалисты могут выявить скрытые проблемы и предложить решения, которые помогут избежать серьезных поломок в будущем.
Заключение
Обслуживание и профилактика парового отопления — это важные аспекты, которые помогут обеспечить надежную и эффективную работу системы. Регулярные проверки, очистка и профессиональное обслуживание позволят избежать серьезных проблем и продлить срок службы вашего отопительного оборудования.
Вопрос-ответ
Как выбрать подходящую печь для парового отопления?
При выборе печи для парового отопления важно учитывать ее мощность, тип топлива и размеры помещения. Печь должна быть способна обеспечить необходимую теплоту для создания пара, а также иметь возможность подключения к системе отопления. Рекомендуется выбирать модели, которые имеют высокую эффективность и соответствуют требованиям безопасности.
Какие материалы нужны для установки системы парового отопления?
Для установки системы парового отопления вам понадобятся трубы, которые могут выдерживать высокое давление и температуру, такие как стальные или медные. Также потребуются фитинги, краны, расширительный бак и радиаторы. Не забудьте о теплоизоляции труб, чтобы минимизировать теплопотери.
Как правильно настроить систему парового отопления?
Настройка системы парового отопления включает в себя проверку всех соединений на герметичность, регулировку давления в системе и настройку термостатов. Важно также следить за уровнем воды в котле и периодически проводить обслуживание, чтобы избежать образования накипи и других проблем. Рекомендуется обратиться к специалисту для профессиональной настройки системы.
Советы
СОВЕТ №1
Перед началом установки парового отопления от печки, тщательно спланируйте систему. Определите, какие помещения вы хотите обогревать, и рассчитайте необходимую мощность печи. Это поможет избежать недостатка или избытка тепла в разных частях дома.
СОВЕТ №2
Используйте качественные материалы для трубопроводов и соединений. Нержавеющая сталь или медь обеспечат долговечность и надежность системы, а также предотвратят коррозию и утечки, что особенно важно для парового отопления.
СОВЕТ №3
Обратите внимание на правильную установку и уклон труб. Трубы должны иметь небольшой уклон в сторону котла, чтобы конденсат мог свободно стекать обратно. Это поможет избежать засоров и повысит эффективность работы системы.
СОВЕТ №4
Регулярно проводите техническое обслуживание вашей системы отопления. Проверяйте состояние труб, клапанов и печи, а также очищайте их от накипи и загрязнений. Это поможет продлить срок службы системы и обеспечить ее эффективную работу.
