Водяное отопление от печки — эффективный способ обогрева помещений, который создает комфортную атмосферу и снижает затраты на отопление. В статье рассмотрим основные этапы и технологии реализации этой системы, а также советы по выбору материалов и оборудования. Эти нюансы помогут вам самостоятельно организовать водяное отопление, сделав дом более уютным и экономичным.
Печи с водяными контурами: разновидности
В частном доме система водяного отопления на основе печи может быть реализована двумя способами:
- Один из вариантов заключается в установке змеевика в уже существующую печь. Этот метод используется реже, так как он требует значительных усилий. Основная сложность заключается в необходимости создания топливника, который должен соответствовать заранее определённым размерам.
- Второй способ предполагает самостоятельное возведение теплового источника с учетом размеров регистра. Если печь будет построена правильно, она прослужит долго и надежно. Важно обратить внимание на внутренние размеры рубашки, которые должны составлять не менее 4-5 см. В противном случае может произойти закипание воды, а также возникнут проблемы с циркуляцией теплоносителя, что потребует установки насоса.
Толщина стенок печи должна соответствовать типу используемого топлива и его теплотворным характеристикам. Для дров достаточно трех миллиметров, в то время как для угля требуется не менее пяти миллиметров. Зазор между регистрами и стенками должен составлять 10-20 мм. Это необходимо для компенсации теплового расширения металла и обеспечения его долговечности.
Эксперты в области отопительных систем утверждают, что создание водяного отопления от печки требует тщательного планирования и соблюдения ряда технических требований. Прежде всего, необходимо правильно выбрать котел, который будет эффективно работать в связке с печью. Важно учитывать мощность устройства и его совместимость с существующей системой.
Специалисты рекомендуют использовать трубы из металлопластика или меди, так как они обеспечивают хорошую теплопередачу и долговечность. Также стоит обратить внимание на установку радиаторов, которые должны быть расположены в помещениях с наибольшими теплопотерями.
Не менее важным аспектом является правильная циркуляция воды в системе. Эксперты советуют установить насос, который обеспечит равномерное распределение тепла. Кроме того, необходимо предусмотреть расширительный бак для компенсации изменения объема воды при нагревании.
Следуя этим рекомендациям, можно создать эффективную и надежную систему водяного отопления, которая обеспечит комфорт в доме на долгие годы.
https://youtube.com/watch?v=tfPLLNiiDrg
Водяное отопление от печки: обеспечение оптимального температурного микроклимата
Деревянные дома в традиционном исполнении с печным отоплением имеют тенденцию к неравномерному прогреву. Теплый воздух скапливается вблизи печи, в то время как удаленные углы остаются холодными. Установка нескольких печей может оказаться довольно затратной. Оптимальным решением станет комбинирование печного и водяного отопления, как это делают многие наши соотечественники, стремящиеся создать комфортные условия в своем жилище.

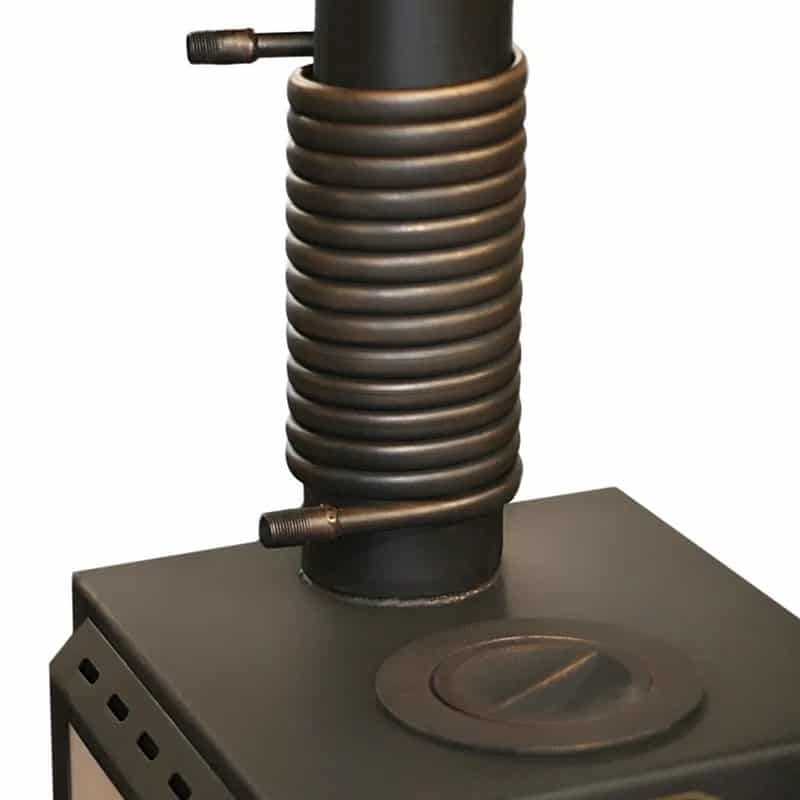

Ключевым моментом является установка теплообменника, который напоминает змеевик, в обычную кирпичную печь. Его размещают в топливных помещениях или у основания дымоходов. Тепло от печи нагревает воду в теплообменнике, которая затем поступает в радиаторы, установленные в различных комнатах. Это обеспечивает равномерное прогревание всего дома.
Среди преимуществ таких систем можно выделить:
- Эффективное и равномерное отопление – радиаторы, размещенные в разных помещениях, обеспечивают стабильное тепло.
Полная независимость – такие системы не зависят от газоснабжения или других источников энергии. Единственное, что необходимо, – это желание владельца, который решает, когда и сколько топить.
- Не требуется привлечение специалистов для обслуживания отопительной системы. С этим вполне могут справиться сами владельцы.
Однако использование печей для отопления имеет и свои недостатки. Одним из них является высокая пожароопасность, что требует соблюдения мер безопасности. Этот вариант не отличается мобильностью, так как перемещение невозможно. В двухэтажных домах также возникают сложности, так как может потребоваться установка дополнительной печи, что влечет за собой значительные расходы.
Несмотря на необходимость ежедневного запуска системы отопления от печи с водяным контуром, можно заметить значительную экономию топлива. Еще одним минусом является необходимость постоянного контроля за работой системы.
| Этап | Описание | Важные нюансы |
|---|---|---|
| 1. Планирование и расчеты | Определение необходимой мощности системы, выбор типа печи (с водяным контуром или без), расчет количества и типа радиаторов, диаметра труб, объема расширительного бака. | Учитывайте площадь отапливаемых помещений, теплопотери, высоту потолков. При расчете мощности котла закладывайте запас 15-20%. |
| 2. Выбор оборудования | Приобретение печи (котла), радиаторов, труб, фитингов, насоса (при необходимости), расширительного бака, запорной арматуры, группы безопасности. | Отдавайте предпочтение проверенным производителям. Материал труб (сталь, медь, полипропилен) выбирайте исходя из бюджета и условий эксплуатации. |
| 3. Монтаж печи (котла) | Установка печи на подготовленное основание, подключение к дымоходу. | Обеспечьте пожарную безопасность: негорючее основание, отступы от стен, правильный монтаж дымохода. |
| 4. Разводка трубопровода | Прокладка труб от печи к радиаторам и обратно. | Используйте минимальное количество поворотов и соединений для уменьшения гидравлического сопротивления. Соблюдайте уклон труб для естественной циркуляции (если нет насоса). |
| 5. Установка радиаторов | Монтаж радиаторов на стены, подключение к трубопроводу. | Устанавливайте радиаторы под окнами для создания тепловой завесы. Обеспечьте свободную циркуляцию воздуха вокруг радиаторов. |
| 6. Монтаж расширительного бака и группы безопасности | Установка расширительного бака в самой высокой точке системы, монтаж группы безопасности (манометр, предохранительный клапан, воздухоотводчик). | Расширительный бак компенсирует изменение объема воды при нагреве. Группа безопасности предотвращает избыточное давление. |
| 7. Подключение насоса (принудительная циркуляция) | Установка циркуляционного насоса на обратной линии перед котлом. | Насос обеспечивает принудительную циркуляцию теплоносителя, что позволяет использовать трубы меньшего диаметра и более гибкую разводку. |
| 8. Заполнение системы и опрессовка | Заполнение системы водой (или антифризом), проверка на герметичность под давлением. | Тщательно удалите воздух из системы. Опрессовка позволяет выявить возможные утечки до начала эксплуатации. |
| 9. Запуск и настройка | Первый запуск системы, проверка работы, регулировка температуры. | Начинайте с небольшого нагрева, постепенно увеличивая температуру. Следите за показаниями манометра и термометра. |
| 10. Обслуживание | Регулярная чистка печи, проверка системы на утечки, контроль давления. | Своевременное обслуживание продлевает срок службы системы и обеспечивает ее эффективную работу. |
Интересные факты
Вот несколько интересных фактов о водяном отоплении от печки:
-
Эффективность передачи тепла: Водяное отопление от печки позволяет более равномерно распределять тепло по помещению. Вода, как теплоноситель, обладает высокой теплоемкостью, что позволяет долго сохранять тепло даже после прекращения работы печи.
-
Системы с естественной циркуляцией: Водяное отопление может работать на основе естественной циркуляции, где горячая вода поднимается вверх, а остывшая возвращается вниз. Это позволяет избежать использования насосов и снизить энергозатраты, что делает систему более автономной и надежной.
-
Комбинированные системы: Водяное отопление от печки можно комбинировать с другими источниками тепла, такими как газовые котлы или солнечные коллекторы. Это позволяет создать гибкую и эффективную систему отопления, которая может адаптироваться к различным условиям и потребностям владельца.
Начало строительства водяного отопления от печки
Перед началом строительных работ необходимо провести проектирование, которое требует консультаций с профессионалами. Печи обычно размещаются в центральных частях зданий, а выходы топок располагаются в кухнях или нежилых помещениях. При этом корпуса печей находятся в жилых зонах, что обеспечивает эффективный обогрев нескольких комнат одновременно.
Размеры печей зависят от площади самих домов. Следует помнить, что один квадратный метр печи способен обогреть примерно 35 квадратных метров. На основе этой нормы определяется размер печи для каждого конкретного случая. В редких ситуациях могут быть приобретены регистры для готовых печей, однако чаще сначала выбирается регистр, а затем под него подбираются размеры печи.
Регистры могут быть изготовлены из труб или листового металла толщиной не менее 3-5 мм. Более тонкие материалы быстро выходят из строя, что приводит к необходимости их замены. Установка регистров осуществляется в топливных отделениях с обязательным зазором между ними и стенами, чтобы обеспечить место для компенсации температурных расширений и эффективной теплопередачи. Также необходим доступ для чистки топки, что является важным аспектом для поддержания эффективности работы печи.
https://youtube.com/watch?v=-WtIO2uYyJY
Условия оптимальной работоспособности систем
Система будет функционировать эффективно только при условии постоянного движения теплоносителя по трубам. Это достигается благодаря необходимому уклону и желательно установленному циркуляционному насосу, который обеспечивает нужное движение и предотвращает закипание воды.
Компактные, но мощные насосы обеспечивают отличную циркуляцию. Они особенно важны в случаях, когда отопительная система имеет значительную протяженность. Установка такого насоса осуществляется на обратной линии, то есть на трубе, по которой возвращается теплоноситель.
Не стоит полагаться исключительно на насос и устанавливать трубопроводы без уклона, так как при перебоях с электроэнергией может произойти закипание, что приведет к поломке как насоса, так и всей системы. В таких ситуациях целесообразно установить расширительные баки, которые помогут компенсировать расширение воды.
Завершение проектных работ включает ознакомление специалистов с проектными схемами. Это позволит выявить и устранить ошибки, которые могут привести к нестабильной работе водяного отопления от печи, а также избежать нарушений норм безопасности.
Правильный порядок монтажа печного отопления с водяными контурами
Размеры печей и их расположение обычно учитываются на стадии проектирования. В этом процессе важно принимать во внимание размещение межкомнатных перегородок и мебели. Крупные печи требуют прочного бетонного основания, способного выдерживать их вес. Между основанием печи и полом необходимо оставить зазор, который поможет снизить риск возгорания.
Кладка печи осуществляется с использованием качественного раствора и кирпича. Если у вас нет опыта, лучше приобрести смесь в специализированных строительных магазинах. На основание обязательно укладывается гидроизоляционный слой. Кирпичи перед использованием замачиваются в воде, а затем выкладываются согласно заранее подготовленной схеме. Зная размеры, можно легко найти порядовку в Интернете.
В конструкцию закладывается регистр-змеевик, который будет использоваться для подключения труб, через которые будет проходить теплоноситель. По одной из труб горячий теплоноситель через расширительный бачок поступает в систему, а по другой – возвращается обратно к регистру. Циркуляция воды обеспечивается за счет гравитационных сил.
Швы между кирпичами не должны превышать четырех миллиметров. Важно, чтобы в топливнике и дымоудаляющих каналах не было острых углов. Скругленные углы не повлияют на эффективность дымоудаления, а также помогут уменьшить образование сажи в топливнике.
Важные правила строительства печей
Нормативные требования к строительству и эксплуатации рассматриваемых печей включают в себя следующие аспекты:
- Обязательное наличие зазора между печью и окружающими стенами, а также установка металлического листа перед топкой, который защищает пол и стеновые конструкции.
- Обеспечение максимальной прочности кладки путем армирования каждых четырех рядов с помощью металлических штырей.
- Применение глиняного раствора средней пластичности. Скатанный из него небольшой шарик, при падении на пол, не образует значительных трещин и не распадается.
- Дымоход должен иметь высоту не менее пяти метров и завершаться оголовником, который защищает трубы от попадания дождя и мусора, а также улучшает тягу и придает эстетический вид зданию.
Собрать печь самостоятельно не так сложно, хотя можно использовать и готовую металлическую конструкцию. Однако стоит помнить, что кирпичная печь выглядит более привлекательно и может стать украшением интерьера вашего дома.
Важно правильно выбрать кирпич, и лучшим вариантом будет керамический красный кирпич, предварительно обожженный. Он отличается однородным цветом и при простукивании издает металлический звук.
Использование пережженного или недожженного материала недопустимо, так как это не обеспечит необходимое качество и безопасность эксплуатации. Для топок, где наблюдаются высокие температуры, рекомендуется применять тугоплавкий огнеупорный кирпич, который поможет избежать проблем в процессе эксплуатации оборудования.
Установка водяного контура
Водяная отопительная система функционирует эффективно благодаря установке регистра, который представляет собой теплообменник или котел, более известный как змеевик. Это устройство размещается в топливном отсеке.
В конструкцию такой системы входят камеры сгорания, зольники, герметичные дверцы, люки для очистки, поверхности для нагрева, инжекторы, шиберы, колосники и конвективные трубы.
При самостоятельном изготовлении емкости все детали соединяются исключительно сваркой. Для подключения трубопроводов применяются муфты, фитинги и другие элементы. Такая схема позволяет существенно сэкономить на котле, так как материалы для его изготовления обходятся дешевле, чем покупка готового устройства. Наилучшим вариантом считается использование обычной металлической трубы с отверстиями для подключения трубопроводов.
Создание теплообменника для дома требует соблюдения определенной толщины стенок конструкции. Если планируется использовать печь на дровах, стенки могут быть тоньше, в то время как для печей, работающих на угольных брикетах, необходима большая толщина. Пренебрежение этим требованием может привести к быстрому прогоранию котлов и необходимости их замены раньше установленного срока. На практике это означает, что придется практически заново собирать печь после такой замены, что потребует дополнительных финансовых вложений.
Выводы
Обсуждая, как организовать водяное отопление от печки, мы затронули тему различных систем обогрева. На практике печное отопление остается наиболее востребованным вариантом в нашем регионе. Это объясняется тем, что для него используются доступные виды топлива.
Современные газовые и электрические устройства работают на довольно дорогих источниках энергии. В отличие от них, печи с водяным отоплением представляют собой более экономичные решения, которые можно легко установить своими руками, что также позволяет существенно сократить расходы.
Такое отопление сочетает в себе традиционные печи, знакомые нам на протяжении многих веков, и современные технологии. В результате мы получаем желаемое тепло в наших домах, к которому человек всегда стремился.
Обогреватели данного типа отличаются долговечностью и не зависят от централизованных источников тепла. При правильном обслуживании отопительных систем и печей можно не переживать о температурном режиме в течение многих десятилетий.
https://youtube.com/watch?v=aB1duN9-N4c
Обслуживание и уход за системой водяного отопления
Обслуживание и уход за системой водяного отопления являются ключевыми аспектами, которые обеспечивают её эффективную и долговечную работу. Правильное обслуживание помогает предотвратить поломки, повысить эффективность системы и продлить срок её службы. Рассмотрим основные моменты, на которые стоит обратить внимание.
Регулярная проверка системы
Первым шагом в обслуживании водяного отопления является регулярная проверка всех компонентов системы. Это включает в себя:
- Теплообменники: Убедитесь, что теплообменники не забиты накипью или грязью. При необходимости их следует очищать.
- Трубы: Осмотрите трубы на наличие утечек, коррозии или повреждений. Утечки могут привести к потере давления и снижению эффективности системы.
- Радиаторы: Проверьте радиаторы на наличие воздуха. Если в системе образовался воздух, это может привести к неравномерному нагреву помещений.
Проверка давления и уровня воды
Давление в системе должно находиться в пределах, рекомендованных производителем. Обычно это значение составляет от 1 до 2 бар. Если давление ниже нормы, необходимо долить воду в систему, следя за тем, чтобы не допустить её переизбытка. Также важно следить за уровнем антифриза, если он используется в системе.
Очистка системы
С течением времени в системе могут накапливаться отложения, которые снижают её эффективность. Рекомендуется проводить химическую очистку системы не реже одного раза в 3-5 лет. Это поможет удалить накипь и другие загрязнения, которые могут препятствовать нормальному теплообмену.
Проверка насосов и термостатов
Насосы играют важную роль в циркуляции воды по системе. Их следует проверять на наличие шумов, вибраций и утечек. Если насос работает неправильно, это может привести к снижению эффективности отопления. Термостаты также требуют регулярной проверки, так как они контролируют температуру в помещениях и могут выйти из строя.
Подготовка к зимнему сезону
Перед началом отопительного сезона необходимо провести полное обслуживание системы. Это включает в себя:
- Проверку всех соединений и узлов на герметичность.
- Промывку системы для удаления возможных загрязнений.
- Заполнение системы водой и проверку давления.
- Проверку работы всех элементов управления и термостатов.
Профессиональное обслуживание
Несмотря на то, что многие аспекты обслуживания можно выполнить самостоятельно, рекомендуется периодически обращаться к профессионалам. Специалисты смогут провести более глубокую диагностику системы, выявить скрытые проблемы и предложить решения, которые могут быть неочевидны для непрофессионала.
Соблюдение этих рекомендаций поможет обеспечить надежную и эффективную работу системы водяного отопления, что в свою очередь создаст комфортные условия в вашем доме на протяжении всего отопительного сезона.
Вопрос-ответ
Какой самый дешевый способ отопления?
Газовые котлы. На данный момент это самый экономичный способ отопления частного дома.
Что нужно для водяного отопления?
Для водяного отопления необходимо установить котел, который будет нагревать воду, систему трубопроводов для ее циркуляции, радиаторы или конвекторы для передачи тепла в помещения, а также насос для обеспечения циркуляции воды в системе. Дополнительно могут потребоваться расширительный бак, запорная арматура и терморегуляторы для управления температурой.
Советы
СОВЕТ №1
Перед началом установки водяного отопления от печки, тщательно спланируйте систему. Определите, сколько радиаторов вам потребуется, и где они будут расположены. Убедитесь, что система будет равномерно распределять тепло по всем помещениям.
СОВЕТ №2
Используйте качественные материалы для трубопроводов и радиаторов. Это поможет избежать утечек и повысит эффективность системы. Обратите внимание на теплоизоляцию труб, чтобы минимизировать потери тепла.
СОВЕТ №3
Не забывайте о безопасности. Установите термостат и предохранительные клапаны, чтобы предотвратить перегрев и избыточное давление в системе. Регулярно проверяйте оборудование на наличие повреждений и утечек.
СОВЕТ №4
После завершения установки проведите тестирование системы. Запустите отопление и проверьте, как работает каждый радиатор. Убедитесь, что тепло распределяется равномерно и нет холодных зон в помещениях.
