Для чего нужен байпас в отопительной системе?
Чтобы разобраться, для чего нужен байпас и что он представляет собой в системе отопления, стоит рассмотреть его применение:
- в гравитационных системах он устанавливается параллельно работающему циркуляционному насосу,
- в различных типах смесительных узлов,
- в закрытых и открытых системах, где используется один трубопровод, байпас монтируется на радиаторы отопления,
- также его применяют для соединения подающего и обратного потоков, создавая небольшой циркуляционный контур, который поддерживает нагрев отопительного устройства.
Как выглядит байпас в системе отопления
Когда речь идет о смесительных узлах, установка байпаса в системе отопления необходима для соединения подачи и обратки, при этом используется трехходовой термостатический клапан. Этот участок трубы необходим для направления жидкости из обеих магистралей в камеру клапана, чтобы на выходе получить воду с заданными температурными характеристиками.
Перемычка в сочетании с трехходовым клапаном позволяет применять принцип смешивания на следующих участках системы:
- малый циркуляционный контур для дровяного котла,
- коллектор, распределяющий теплоноситель на греющие ветви теплого пола,
- обвязка для теплоаккумулятора.
В частности, малый контур с использованием байпаса защищает твердотопливный котел от образования конденсата во время его разогрева.
Байпасный узел, применяемый в обвязке твердотопливных агрегатов, служит элементом безопасности. Например, если установлен максимальный обогрев, топка заполнена, и в этот момент отключается электричество. В такой ситуации, характерной для отечественных условий эксплуатации, до восстановления электропитания вода в радиаторах уже остынет. Котел при этом останется горячим, так как в нем продолжается процесс переработки топлива. Как только насос снова включится, холодная вода попадет в котловую рубашку, что может привести к разрушению чугунной секции из-за температурного шока. В таких условиях трубная перемычка становится крайне необходимой.
Аналогичный принцип смешивания с использованием клапана и перемычки применяется в теплых полах при установке распределительной гребенки. После достижения необходимой температуры в греющих контурах трехходовой кран перекрывает подачу от котла, и теплоноситель продолжает циркулировать насосом по внутренней тепловой линии через байпас.
Байпас в системе отопления устанавливается для обеспечения оптимального распределения теплоносителя и повышения эффективности работы системы. Эксперты отмечают, что байпас позволяет избежать перегрева радиаторов и поддерживать стабильную температуру в помещениях. Установка байпаса осуществляется параллельно основному трубопроводу, что дает возможность обойти часть системы, если она требует обслуживания или ремонта. Это особенно важно в многоквартирных домах, где отключение отопления может создать дискомфорт для жильцов. Кроме того, байпас способствует улучшению циркуляции теплоносителя, что в свою очередь снижает энергозатраты и увеличивает срок службы оборудования. Таким образом, правильная установка байпаса является ключевым элементом для эффективной работы системы отопления.
Насос с байпасом для отопления

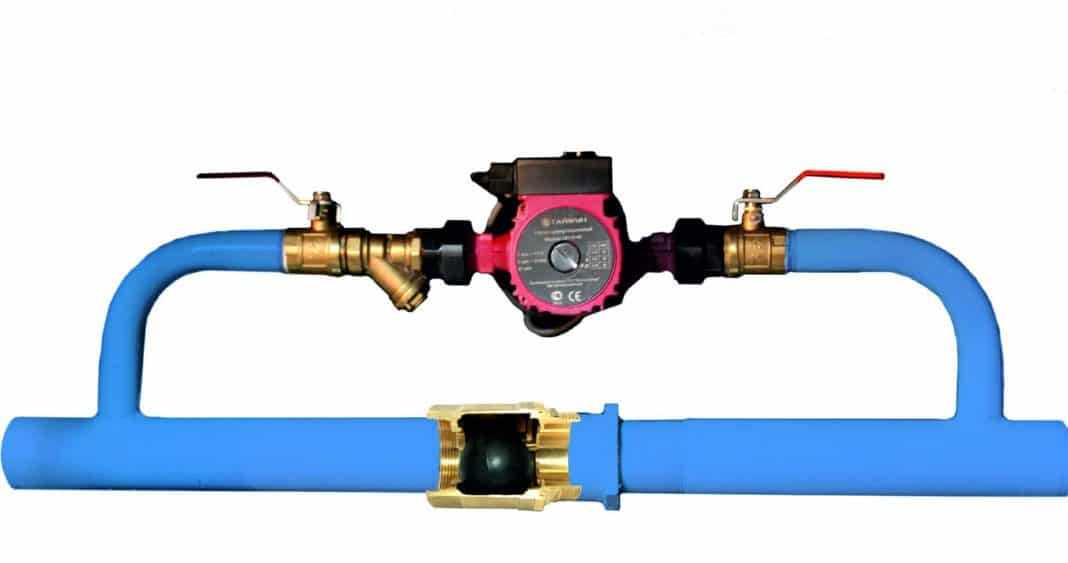

Наиболее распространенный способ подключения насоса к системе водяного отопления – это его установка непосредственно в трубопровод, будь то подающая или обратная ветвь. В данном случае байпас не требуется, так как при отключении насоса малый диаметр труб не сможет обеспечить самостоятельную циркуляцию жидкости.

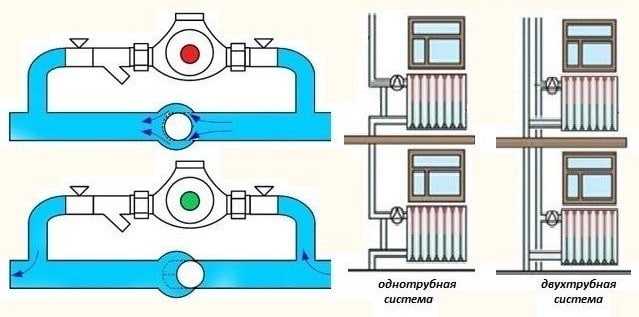

Когда насос работает, создаваемое им гидравлическое давление прижимает шарик клапана, перекрывая прямую линию. При отключении насоса давление в системе с естественной циркуляцией открывает клапан, и вода начинает двигаться по байпасу.
Байпас становится необходимым, если изначально используется система самотечного отопления. В этом случае основным методом распределения теплоносителя будет принудительная циркуляция с помощью насоса. В случае отключения электроэнергии конвекция обеспечит естественный поток жидкости. Это решение подразумевает установку насосного оборудования на байпас.
Существует два способа сборки узла:
- Прямая магистраль оборудуется шаровым краном, а запорная арматура, сетчатый фильтр и насос устанавливаются в обводной ветви.
- Разрыв магистрали дополняется готовым комплектом, включающим байпас с обратным клапаном и насосом.
В первом варианте самотечный режим необходимо активировать вручную. При отключении электроэнергии жильцам придется самостоятельно открыть один из кранов в котельной. В противном случае остановка циркуляции приведет к остыванию теплоносителя.
Во втором варианте отключение электроэнергии автоматически активирует обратный клапан, который остается закрытым во время работы насоса. Однако здесь могут возникнуть две потенциальные проблемы:
- Некоторые модели шаровых клапанов не подлежат разборке. Если они выйдут из строя или загрязнятся, потребуется демонтировать и заменить весь узел (кроме фильтра и насоса).
- U-образные варианты служат дополнительными воздухосборниками, и их необходимо периодически обслуживать, поворачивая ручной сбрасывающий кран.
Поэтому специалисты предпочитают избегать схем с готовыми автоматическими байпасами и отдают предпочтение узлам с отсекающим краном. В этом случае в доме станет заметно прохладнее только через полчаса после отключения электроэнергии, что даст возможность открыть основную магистраль. Альтернативный вариант – монтаж байпасного узла с использованием отдельных компонентов и обратного клапана из латуни (в котором резиновый шарик не фиксируется пружиной).
| Параметр | Описание | Назначение |
|---|---|---|
| Что такое байпас? | Участок трубопровода, параллельный основному контуру, оснащенный запорной арматурой. | Позволяет перенаправлять поток теплоносителя, минуя основной элемент системы. |
| Как устанавливается? | В зависимости от цели, байпас может устанавливаться: — На радиаторе: между подающей и обратной трубой, перед терморегулятором. — На циркуляционном насосе: параллельно насосу. — На котле: в обвязке котла. |
Обеспечение гибкости и управляемости системы отопления. |
| Для чего используется (общие цели)? | — Регулировка температуры: позволяет регулировать температуру в отдельных радиаторах или контурах. — Защита оборудования: предотвращает перегрузку насоса, котла. — Обслуживание и ремонт: позволяет отключить часть системы без остановки всей системы. — Балансировка системы: помогает равномерно распределить теплоноситель. |
Оптимизация работы, повышение эффективности и надежности системы отопления. |
| Байпас на радиаторе | Устанавливается перед терморегулятором. | Позволяет теплоносителю циркулировать через радиатор, даже если терморегулятор закрыт, предотвращая застой и размораживание. Обеспечивает минимальный проток. |
| Байпас на циркуляционном насосе | Устанавливается параллельно насосу, обычно с обратным клапаном. | Позволяет теплоносителю циркулировать при выключенном или вышедшем из строя насосе (например, в системах с естественной циркуляцией). |
| Байпас на котле (малый контур) | Устанавливается в обвязке котла, часто с трехходовым клапаном. | Поддерживает высокую температуру обратной воды, поступающей в котел, предотвращая образование конденсата и продлевая срок службы котла. |
| Байпас с регулирующим клапаном | Включает в себя регулирующий клапан (например, трехходовой или двухходовой с приводом). | Позволяет точно регулировать температуру в контуре или смешивать потоки для достижения нужной температуры. |
| Преимущества использования | — Повышение комфорта (точная регулировка температуры). — Экономия энергии (оптимизация работы системы). — Увеличение срока службы оборудования. — Упрощение обслуживания и ремонта. |
Создание эффективной, надежной и удобной в эксплуатации системы отопления. |
| Недостатки/Ошибки | — Неправильная установка может нарушить гидравлический баланс. — Отсутствие запорной арматуры на байпасе может привести к неконтролируемому перетоку. |
Важность правильного проектирования и монтажа байпаса. |
Интересные факты
Вот несколько интересных фактов о байпасах в системе отопления:
-
Регулирование потока: Байпас в системе отопления устанавливается для обеспечения оптимального потока теплоносителя. Он позволяет обойти радиаторы или другие элементы системы, что помогает поддерживать необходимую температуру в разных частях здания и предотвращает перегрев отдельных участков.
-
Защита от гидравлических ударов: В случае резкого изменения давления в системе отопления, байпас может сыграть важную роль в защите оборудования от гидравлических ударов. Он позволяет сбалансировать давление и избежать повреждений, что увеличивает срок службы системы.
-
Улучшение циркуляции: Установка байпаса может значительно улучшить циркуляцию теплоносителя в системе, особенно в сложных конфигурациях с несколькими радиаторами. Это позволяет избежать «мертвых зон», где теплоноситель не циркулирует должным образом, и обеспечивает более равномерное распределение тепла по всему помещению.

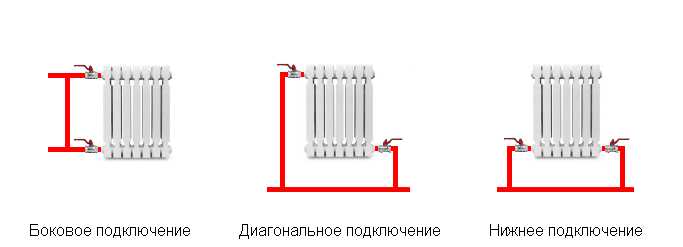

Установка байпаса на радиаторе в однотрубное отопление
Многоэтажные дома, построенные в советский период, обычно оснащены однотрубной системой отопления, основанной на вертикальных стояках, которые присутствуют в каждой квартире. В таких системах теплоноситель распределяется благодаря высокому давлению и увеличенной скорости потока.
Подключение радиаторов с байпасом в однотрубной системе отопления
В данной конфигурации обе подводки служат для соединения радиатора с единой магистралью, между ними устанавливается байпас. Эта перемычка немного смещена относительно оси стояка, что позволяет воде поступать в батарею, а не следовать по более легкому пути. Процесс функционирования выглядит следующим образом:
- Поток горячей воды, достигая первого радиатора, делится на две части: одна часть направляется в радиатор, а другая – в байпас.
- После того как первая часть воды немного остынет, происходит смешение обеих потоков, и половина из них возвращается в магистраль. В результате полученная смесь имеет температуру примерно на градус ниже исходной.
- Этот процесс повторяется во всех отопительных приборах. Все потребители системы получают необходимое количество тепловой энергии (в идеале в равных долях), поскольку насосы прокачивают большие объемы воды по магистралям, сглаживая температурные колебания между первым и последним элементами.
Такое решение часто применяется в двухэтажных жилых зданиях. Хотя вертикальный стояк обслуживает всего пару радиаторов, верхний радиатор желательно оснастить байпасом. Это связано с несоответствием производительности бытовых и промышленных циркуляционных насосов.
Если исключить прямую байпасную перемычку, весь объем теплоносителя, проходя через батарею, остынет значительно сильнее, чем в описанной схеме. Температурные различия приведут к тому, что в каждую следующую квартиру будет поступать все меньше тепловой энергии, и последняя квартира может остаться практически неотапливаемой.
По этой причине байпас играет ключевую роль в организации вертикального однотрубного отопления. В двухтрубных системах используются отдельные магистрали для горячего и остывшего теплоносителя, поэтому перемычка здесь не требуется.
Небольшая мощность циркуляционного насоса, установленного в загородном доме, компенсируется большими пропускными способностями и диаметром трубопровода.
Ошибки, часто встречающиеся при самостоятельном монтаже
Часто домашние мастера, решившие самостоятельно установить новые алюминиевые радиаторы вместо устаревших чугунных, совершают две распространенные ошибки:
- устанавливают шаровой кран на прямом байпасном участке, надеясь направить всю горячую воду в радиатор,
- создают смесительную систему, добавляя трехходовой кран для самостоятельной регулировки теплоотдачи.
Второй случай можно считать приемлемым только в контексте индивидуального отопления, где владелец дома имеет полное право управлять тепловыми параметрами. Однако в обычных многоквартирных домах соседи могут оказаться в невыгодном положении, если кто-то из них нарушит баланс системы, забирая больше тепла.
Кроме того, если байпас используется в конструкции полотенцесушителя, его цель заключается исключительно в упрощении замены и обслуживания этого обогревателя. Данный элемент не влияет на теплоотдачу, поскольку давление и скорость потока в системе водоснабжения изменяются незначительно.
https://youtube.com/watch?v=WBFqxw11N04
Обслуживание и профилактика байпаса в системе отопления
являются важными аспектами, которые способствуют эффективной и бесперебойной работе всей системы. Байпас, как известно, представляет собой трубопровод, который соединяет две точки в системе, позволяя жидкости обходить определенные участки. Это может быть необходимо в случае, если один из элементов системы требует ремонта или замены, или если необходимо регулировать поток теплоносителя.
Первым шагом в обслуживании байпаса является регулярная проверка его состояния. Важно следить за целостностью трубопровода, чтобы избежать утечек, которые могут привести к снижению эффективности системы отопления. Для этого рекомендуется периодически осматривать соединения и фитинги на наличие коррозии или повреждений. Если обнаружены какие-либо дефекты, их следует устранить незамедлительно.
Также стоит обратить внимание на наличие воздушных пробок в байпасе. Воздушные пробки могут препятствовать нормальному движению теплоносителя, что негативно сказывается на работе всей системы. Для их удаления необходимо провести воздухоотвод, открыв специальные краны на радиаторах или в других местах системы. Это поможет обеспечить равномерное распределение тепла и предотвратить перегрев отдельных участков.
Регулярная очистка байпаса от накипи и других отложений также является важной частью профилактики. Накипь может образовываться в результате взаимодействия воды с металлом труб и других компонентов системы. Для очистки можно использовать специальные химические средства, которые помогут растворить отложения, или механические методы, такие как промывка системы. Рекомендуется проводить такую очистку не реже одного раза в год.
Кроме того, необходимо следить за работой насосов, которые могут быть установлены в системе. Если насос не функционирует должным образом, это может привести к недостаточному давлению в байпасе и, как следствие, к снижению эффективности отопления. Регулярная проверка насосов и их обслуживание помогут избежать подобных проблем.
Наконец, важно помнить о необходимости периодической проверки настройки системы. Правильная настройка байпаса и других элементов системы отопления позволяет оптимизировать расход энергии и повысить комфорт в помещениях. Если вы заметили, что температура в некоторых радиаторах значительно отличается от заданной, это может быть сигналом о необходимости регулировки байпаса.
В заключение, регулярное обслуживание и профилактика байпаса в системе отопления являются ключевыми факторами, способствующими надежной и эффективной работе всей системы. Следуя простым рекомендациям, можно значительно продлить срок службы оборудования и обеспечить комфортные условия в вашем доме.
Вопрос-ответ
Зачем ставят байпас на отопление?
Байпас — это специальная перемычка (запасная труба), которую монтируют между прямым и обратным трубопроводами системы отопления в определенных местах контура. С его помощью можно отключить рабочий элемент системы и пустить теплоноситель по обходному пути, выполнить другие инженерные задачи.
Где правильно ставить байпас на отопление?
Установка и обслуживание байпаса. Для правильной установки байпаса важно соблюдать ряд рекомендаций. Байпас следует монтировать как можно ближе к котлу или другому генератору тепла, чтобы минимизировать потери тепла в трубопроводах.
Где установить байпас в системе отопления?
Установите автоматический перепускной клапан после циркуляционного насоса между подающей и обратной трубами (как показано на рисунке). Обеспечьте достаточный доступ для регулировки давления.
Можно ли перекрывать батареи без байпаса?
Если течет из радиатора, на подводках к которому имеются вентили, их перекрывают, даже если отсутствует байпас. Дискомфорт соседей от отсутствия отопления будет ниже, чем от затопления. Если арматура отсутствует, спускаются в подвал и перекрывают нужный стояк, не дожидаясь прибытия аварийщиков.
Советы
СОВЕТ №1
Перед установкой байпаса в системе отопления, обязательно ознакомьтесь с проектом вашей системы. Это поможет понять, где именно необходимо установить байпас и как он будет влиять на общую работу системы.
СОВЕТ №2
При выборе материалов для байпаса отдавайте предпочтение качественным и устойчивым к коррозии материалам, таким как нержавеющая сталь или медь. Это обеспечит долговечность и надежность работы системы отопления.
СОВЕТ №3
Не забывайте о необходимости установки запорной арматуры на байпасе. Это позволит вам регулировать поток теплоносителя и при необходимости отключать байпас для обслуживания системы без необходимости сливать всю воду.
СОВЕТ №4
Регулярно проверяйте состояние байпаса и всей системы отопления. Обратите внимание на возможные утечки или коррозию, чтобы предотвратить серьезные проблемы в будущем.
