Вне зависимости от марки производителя и особенностей конфигурации запорная арматура для унитаза решает следующие основные задачи: обеспечивает подачу воды в бачок унитаза и прекращает поток, как только достигнут нужный уровень. Если запорная арматура выйдет из строя, это создаст немало неудобств для всех членов семьи. Однако нет необходимости вызывать сантехника: большинство поломок можно успешно устранить собственными силами.
Что входит в комплект?

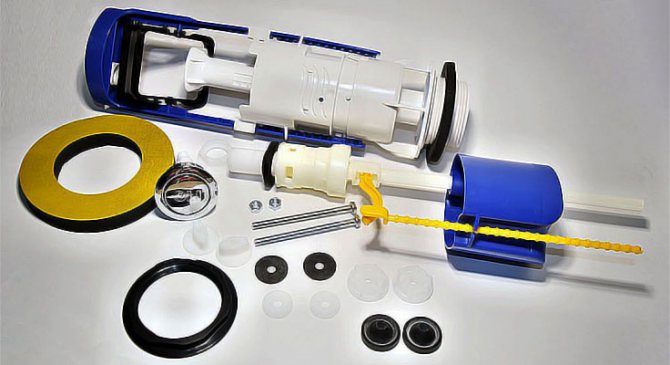

Любой бачок для унитаза включает в себя набор из нескольких комплектующих:
- Сливной механизм. Он представляет собой закрытый сифон, соединенный с трубой с использованием герметизирующей резиновой прокладки.
- Поплавок, регулирующий уровень воды. Он соединяется при помощи спицы с основным механизмом.
- Рычаг, отвечающий за подачу воды. Конструкция присоединяется к водопроводу с использованием шарового крана.
Принцип работы зависит от установленной разновидности арматуры для бачков. Наибольшее распространение среди них получили сливные бачки, которые устанавливаются на сам унитаз, хотя еще недавно были распространены шумные подвесные конструкции. Рассмотрим виды арматур сливного бачка и наиболее важные отличия подробнее.
Разновидности сливных механизмов
Различают две основные конфигурации сливного механизма:
- Штоковый (другое название – вытяжной)
. Для таких механизмов слива характерно наличие штока, который запирает отверстие. Чтобы вода из бачка унитаза полилась в чашу, необходимо поднять шток рукой. Такая конструкция широко распространена в советских моделях, в обновленных унитазах она встречается редко. - Кнопочный тип арматуры сливных бачков
.
Эта система может работать в одном или в двух режимах. Однорежимный тип механизма бачка унитаза предполагает, что вся вода сливается за один раз, двухрежимный позволяет обеспечить максимальную экономию воды.
Также применяется запорная арматура с функцией остановки водяного потока. Бачок имеет только одну клавишу: первым нажатием открывается поток воды в чашу унитаза, вторым нажатием он останавливается.

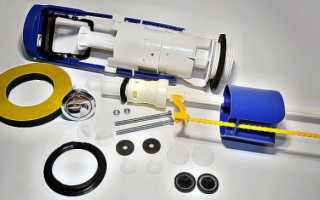

Подбор арматуры по фото
Конструкции поплавковых механизмов
Обязательным компонентом арматуры сливного бачка является поплавковый механизм, задача которого – не допускать подъема воды выше заданного уровня. Сам поплавок бачка представляет собой полый пластиковый баллон, который под действием воды, заполняющей бачок, поднимается до нужного уровня. Механизм поплавка соединен с системой рычагов, воздействующей на запорный клапан. Как только поплавок достигает нужного уровня, механизм запорной арматуры перекрывает подачу воды.
Клапан сливного бачка имеет несколько разновидностей:
- Кройдон-клапан. Перекрывание потока обеспечивается за счет использования вертикально расположенного поршня. Рычаг поплавка запускает движение поршня, в результате вода перестает заливаться в сливной бачок.
- Клапан поршневого типа. Его отличием является разделенный на две части шплинт, в котором закрепляется рычаг поплавкового механизма. При движении рычага под воздействием поплавка поршень начинает двигаться горизонтально. Поршень начинает давить на седло, и установленная на нем прокладка останавливает подачу воды. Это наиболее распространенный вид арматуры для унитаза.
- Мембранный клапан. Его особенностью является наличие мембраны, выполненной из резины или силикона, которая установлена вместо прокладки. Рычаг двигает пластиковый поршень, он воздействует на мембрану, и она закрывает отверстие для заливания жидкости в бачок. Эту арматуру используют реже, однако она отличается высокой надежностью.
Поплавковая запорная арматура обеспечивает автоматическое прекращение подачи воды в бачок, он не переполнится выше допустимого уровня.
Арматура для бачка унитаза
от 260 руб.
Перейти в каталог
Различают системы арматуры для сливного унитазного бачка с нижней подводкой и боковой подводкой. Первый вариант более комфортен в использовании, так как вода поступает в бачок с минимальным уровнем шума. Боковая подводка более шумная, но относительно недавно производители решили эту проблему. Для подачи предусмотрена специальная отводная трубка, выполненная из мягкого полимера. Она опускается на дно бачка, в результате уровень шума существенно снижается.
Регулировка воды в унитазе
Для двух типов поплавков (цилиндрический и шаровый) применяются разные способы регулировки уровня наполнения воды внутрь бачка.
Регулировка цилиндрического поплавка осуществляется с помощью изменения его положения на вертикальном валу. Как правило, вертикальный вал имеет специальные прорези, к которым крепится поплавковый цилиндр. Для того, чтобы отрегулировать уровень наполнения бачка, необходимо вытащить поплавок из пазов вала, переместить его на требуемую высоту, а затем снова вставить в пазы вала.
Для регулировки шарового поплавка необходимо отрегулировать специальный винт впускного клапана так, чтобы клапан закрывался в более низком положении поплавка. В некоторых случаях, когда специального винта нет, то просто изгибают шток поплавка таким образом, чтобы поплавок закрывал впускной клапан при более низком уровне воды в бачке.
Как работает механизм слива?
Еще один важный компонент арматуры для унитаза – механизм, отвечающий за спуск. В комплект входят следующие компоненты:
- Сливное отверстие, которое располагается в нижней части бачков. Оно должно иметь правильный наклон для беспроблемного спуска жидкости из сливного резервуара.
- Переливная трубка – важный обязательный компонент механизма.
- Клапанная крышка и резинка, которая не допускает самопроизвольной утечки воды вниз.
- Кнопка, отвечающая за открывание запорного механизма. Управление кнопкой может предполагать один или два сливных режима в работе унитаза, поэтому и конфигурация будет различаться.
Любые виды комплектующих для домашнего унитаза должны быть выполнены из качественных прочных материалов. Дешевый пластик может быстро выйти из строя под воздействием солей жесткости, которые практически всегда присутствуют в водопроводной воде. В этом случае устройство достаточно быстро перестанет правильно работать и потребует замены.
Проблемы в механизме и их устранение
Какие могут возникать проблемы в ходы эксплуатации сливного механизма? Например, в бак может не набираться вода, либо вода теперь не перекрывается. Причина такого явления, скорее всего, лежит в том, что засорилось какое-либо из отверстий. Еще одна причина таких неполадок – это выход из строя одной из двух важнейших деталей механизма – штока, либо мембраны.
В любом случае придется разобрать устройство и проверить все элементы. Их также будет хорошенько промыть и почистить. Но бывает что причина неисправностей – банальное низкое давление в системе водопровода, или его скачки в течение одних суток. В этом случае устройство может просто не работать.
Если давление слишком упало, то вода перестанет поступать в бак вообще. Если вода должна поступать из подвесной конструкции, то при давлении ниже нормы, вода не сможет дойти даже до наполнительной камеры. Поплавок будет всплывать, но воду он не будет перекрывать. Чтобы справиться с этой ситуацией, возможно, придется даже увеличить входные отверстия для воды, рассверлив их на пару миллиметров.
Вообще, чем меньше данные отверстия, тем большее давление должно быть в системе. Это необходимо учитывать, если вы монтируете сливной механизм, к примеру, на даче. Если же вы точно знаете, что скачки давления в течение суток у вас наблюдаются регулярно, например, если водяное давление в вашем доме поддерживается насосами, которые на ночь отключают, то лучше всего обратить внимание на арматуру со штоковым клапаном.
Вот и все, мы рассмотрели устройство сливного клапана бачка унитаза, а также причины, по которым он может выходить из строя. Теперь вам не составит труда разобраться во всем и устранить неполадки.
Основные причины поломок
Неисправности в сливных системах бытовых унитазов обычно возникают на 2-3 год эксплуатации, они могут проявляться по-разному. Достаточно часто, начинает протекать прокладка или мембрана: в результате вода постоянно стекает в чашу, на стенках унитазов образуются жёлтые разводы ржавчины из-за присутствующих в воде солей. Проблемы с арматурой также проявляются нарушениями поступления воды в бачок, система перестает срабатывать автоматически.
Можно перечислить несколько наиболее распространенных причин поломок устройств:
- Низкокачественные материалы, из которых выполнены детали арматуры. Если устройство выполнено из непрочного пластика, он достаточно быстро деформируется и перестает справляться со своей задачей. Решение проблемы в замене арматуры на более качественный набор.
- Слишком жесткая вода. В ней может присутствовать избыток солей кальция и магния, а также активного хлора, который применяется в водопроводе для обеззараживания. Под воздействием агрессивных веществ пластик устройства быстро разрушается и требует замены.
- Нарушение герметичности поплавка. Если в него начнёт попадать вода, он будет тонуть и перестанет справляться со своей задачей.
- Нарушение правил установки. Непрофессиональное вмешательство в устройство также может со временем привести к поломкам.
Чтобы заменить арматуру и восстановить нормальную работу устройства, не всегда нужно звать мастера. Многие элементы запорного механизма можно поменять или починить своими силами, для этого не нужны специальные знания.
Клапан сливного бачка
За набор и перекрытие поступающей воды в унитаз отвечает впускной клапан. В системах советской эпохи монтировалась арматура с штоковым поплавковым клапаном. Она отличалась медленным, неравномерным набором воды, высоким уровнем шума. Единственным преимуществом такой системы является возможность нормальной работы даже при непостоянном или предельно слабом давлении воды.
Новые унитазы-компакт оборудованы арматурой с мембранным клапаном. Набор воды происходит быстро и практически бесшумно, перекрытие подачи происходит без задержек. Для бесперебойной работы необходимо давление, не ниже 0.05-0.1 атмосферы и не выше 1-2 атмосферы. Кроме того входящая в устройство вода должна быть лишена кусочков ржавчины и прочих загрязнений, иначе это приведет к быстрому засорению и необходимости частой разборки для проведения чистки.
Основные способы ремонта
Если бачок сантехники изначально снабжен качественной арматурой, она способна прослужить до 20 лет, но часто поломки возникают значительно раньше. Однако со многими из них можно справиться без большого труда. Основные методы устранения неполадок:
- Если проблемы с впускной мембраной возникли из-за засорения ржавчиной, окалиной или иным крупным мусором, компонент устройства нужно очистить от загрязнений. Полностью решить проблему поможет установка фильтра грубой очистки перед входом водопровода в бачок: он будет задерживать крупные нерастворимые частицы, и унитаз дольше прослужит без сбоев.
- Если при нажатии на кнопку смыва вода не сливается, необходимо снять крышку и найти причину неполадок устройства. Поломка кнопки обычно связана с неполадками пластиковых частей, они потребуют замены.
- Если вода недостаточно быстро набирается в емкость, необходимо отрегулировать положение переливной трубки. Она должна располагаться минимум на сантиметр ниже кнопки, арматуру нужно поставить в правильное положение.
- Если в местах резьбового соединения унитазов появились протечки, их можно устранить путем замены резьбовых прокладок. Соединение разбирается, устанавливаются новые прокладки, после этого его важно правильно собрать.
- Если ухудшился напор слива в унитаз, причиной чаще всего являются крупные частицы известковых отложений и ржавчины, попавшие в отверстие. Его необходимо очистить от загрязнений.
Если вы ранее не занимались ремонтом унитазов и никогда не работали с сантехникой, лучше поручить выполнение задачи профессионалу.
Протечки не только нарушают комфорт пользования арматурой: они существенно увеличивают расход воды, а значит, растет плата за коммунальные услуги. Кроме того, есть риск залить соседей, после чего придется платить еще и за чужой ремонт. Проблем с унитазом можно избежать, если вовремя устранять незначительные неполадки.
Принцип работы клапанов для унитаза
В этом посте я расскажу принцип работы сливной арматуры для бачка унитаза и принцип работы заливной арматуры с боковой и нижней подачей.
Я всё это разберу на винтики для того чтобы можно было понять принцип работы. А когда мы будем знать принцип работы мы сможем это устройство прочистить или починить, если в этом будет необходимость.
Принцип работы сливных и заливных клапанов я покажу на нескольких примерах .
Арматура этого производителя устанавливается на унитазы , «Сантери», «Сантек», «Роса», «Дела», «Керамин» и прочие. Эта сливная или заливная арматура подойдет на унитазы других производителей. Самое важное, чтобы диаметр заливного отверстия был под резьбу 1/2 дюйма,

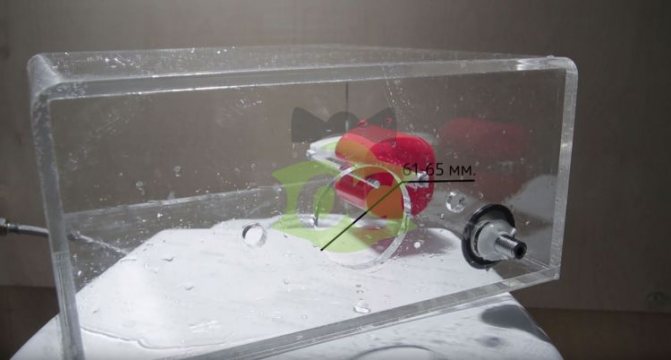

а диаметр сливного отверстия был в районе 61-65 мм.

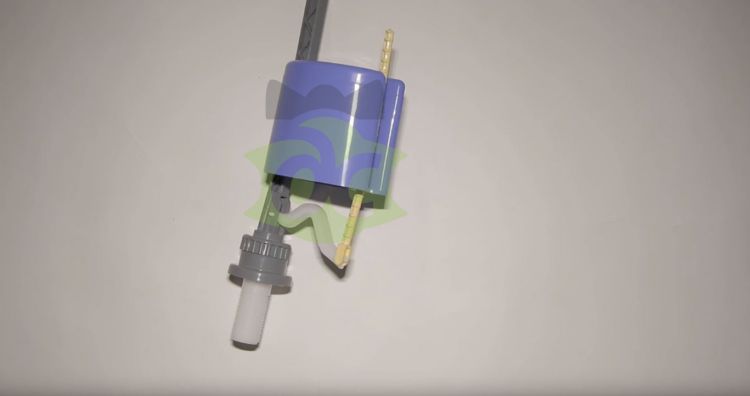

Вода в бачок унитаза попадает через заливной клапан. Вот с заливного клапана я и начну. И начну я с самого древнего заливного клапана, который устанавливался ещё на старые советские бачки для унитазов.
Он самый пожилой и постепенно уходит в не бытие.
Принцип работы этого клапана я покажу с той целью, чтобы его, люди, которые им уже пользуются, могли разобрать и починить, почистить в первую очередь. Чтобы не боялись разбирать. Ну, а если пришла пора менять я рекомендую менять вот на такой.
Более компактный и более дешевый. Но не значит, что он хуже.

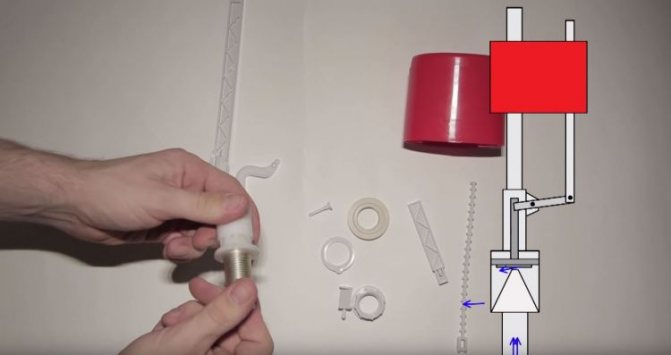

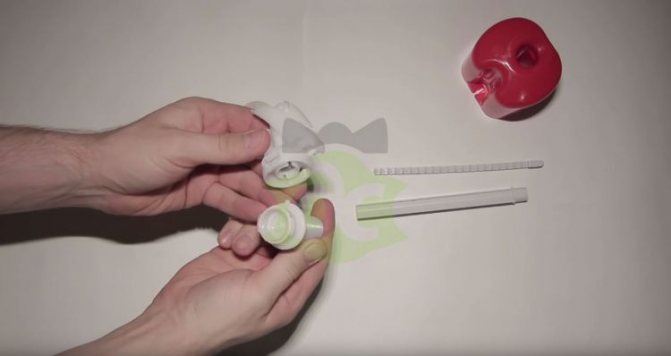

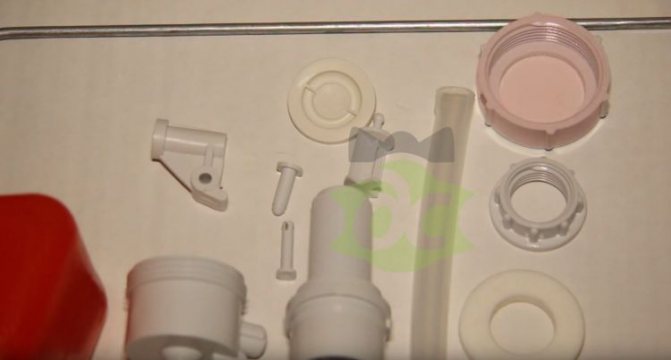

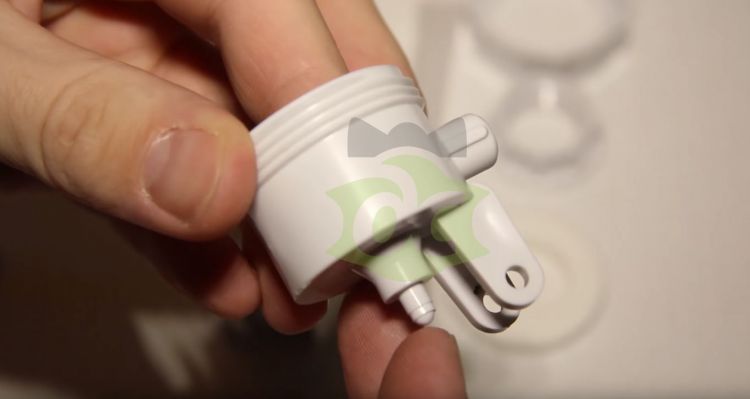

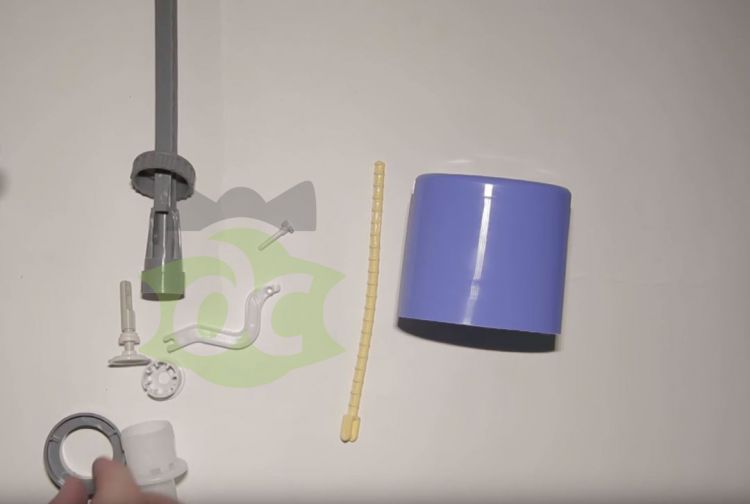

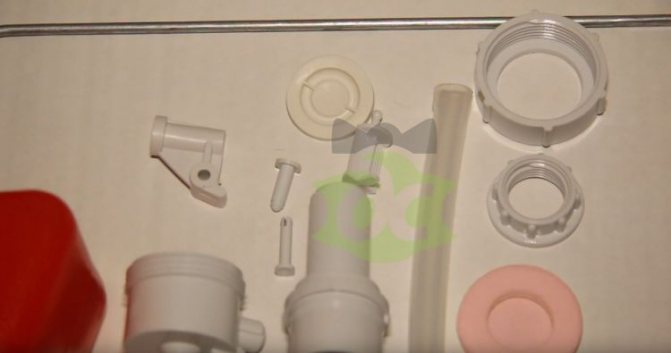

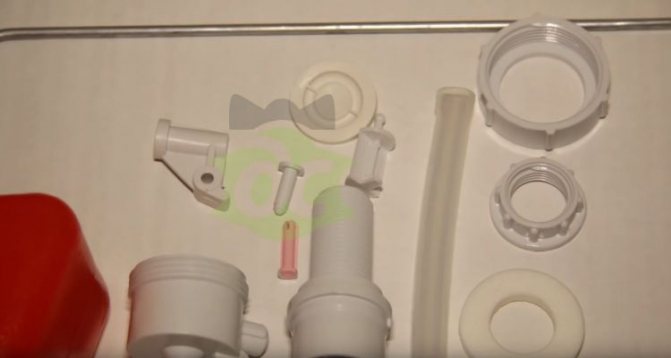

Из чего же он состоит?
Поплавок из полимера, металлическое коромысло,
держатель коромысла,
ось держателя,
удерживающая гайка, прокладка,
гайка корпуса,
резьбовая часть корпуса,
сам корпус,
мембрана, толкатель на который давит держатель коромысла
и заливная трубка.

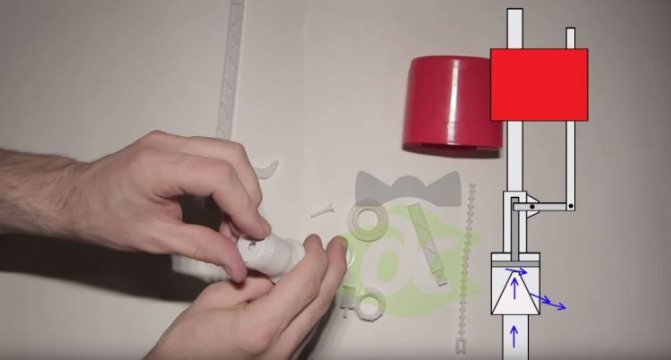

Принцип действия простой. Набирается вода. Поплавок всплывает.Весь этот механизм давит на толкатель. Толкатель давит на мембрану, а мембрана в свою очередь затыкает проход воде.

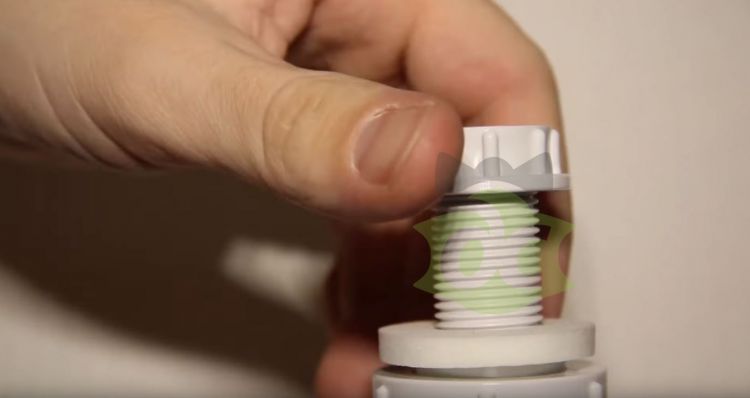

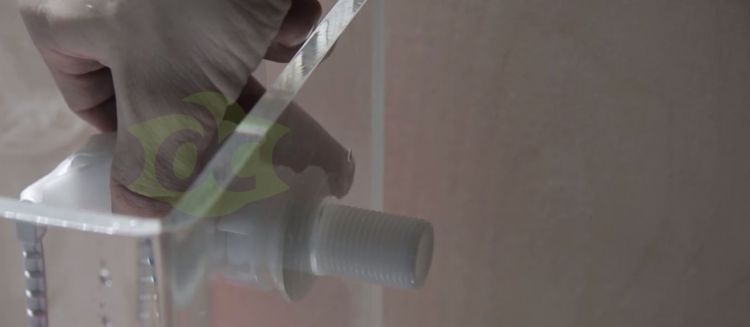

Может показаться зачем нужна такая длинная резьба? На самом деле всё просто. В эту резьбу прячется фильтр.
Если в бачок перестала набираться вода вот что можно предпринять в случае с этим клапаном. Для начала необходимо убедиться в том, что вода до клапана уже доходит. Выключить воду. Снять подводку и проверить не забит ли сетчатый фильтр. Если его нет, тогда придется снять клапан.
Как снять клапан смотрите предыдущий пост.

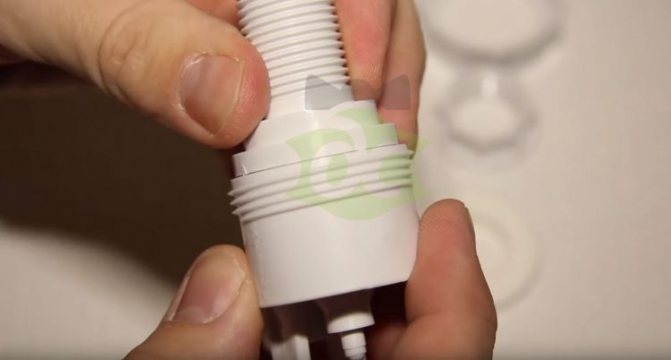

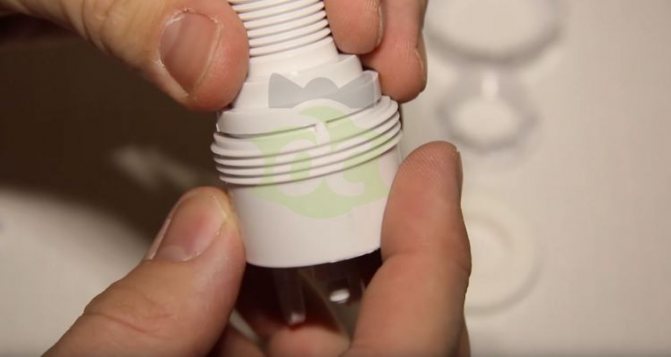

Открутите гайку корпуса.

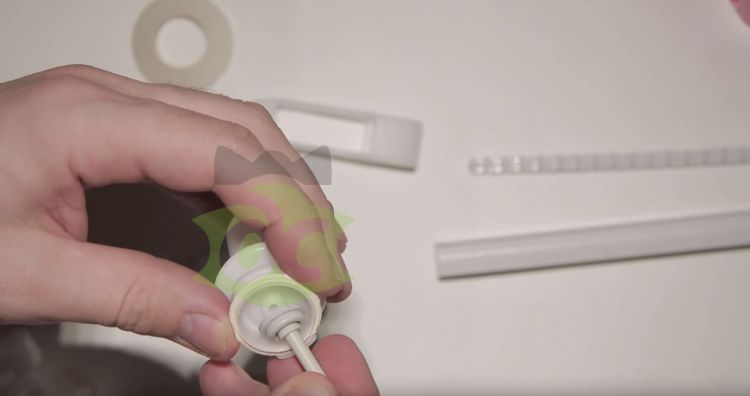

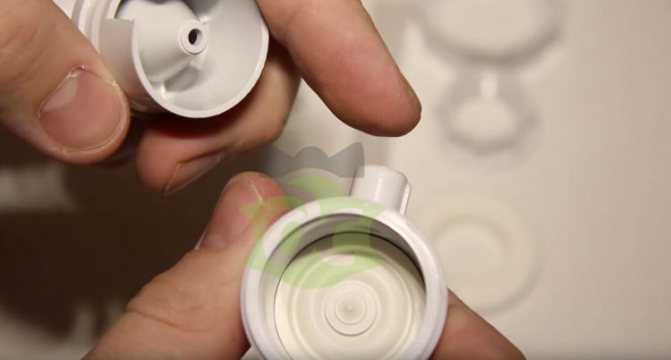

Разделите клапан.

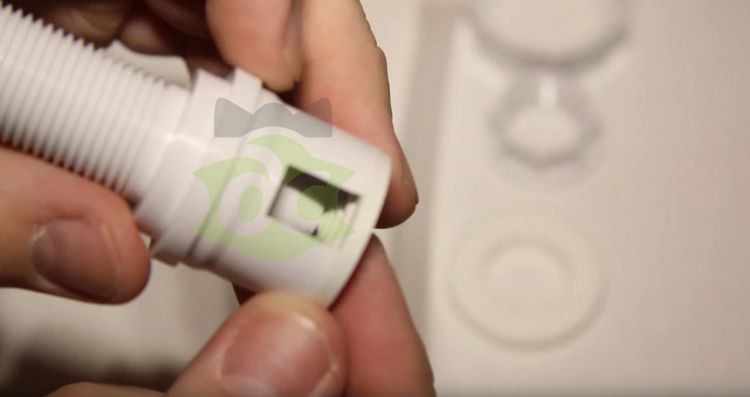

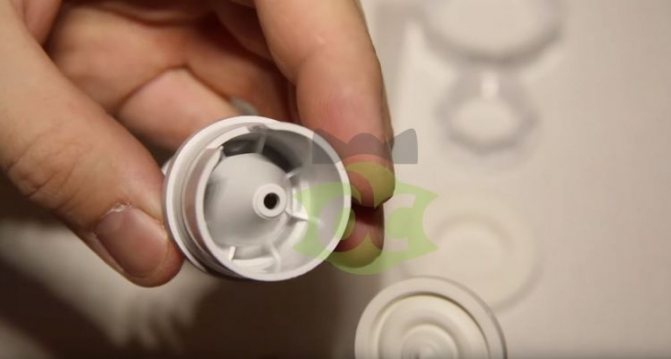

На резьбовой части есть сопло.
Прочистите его, например, проволокой в обратную сторону тока воды. Извлеките мембрану и промойте её. Промойте все части в воде и соберите всё в обратной последовательности. Если серьезных повреждений нет, то после этого клапан будет работать дальше.
Обратите внимание, клапан нельзя собрать неправильно.
В определённом месте у клапана есть стык между частями. Совместите эти пазы и закрутите соединяющую гайку.

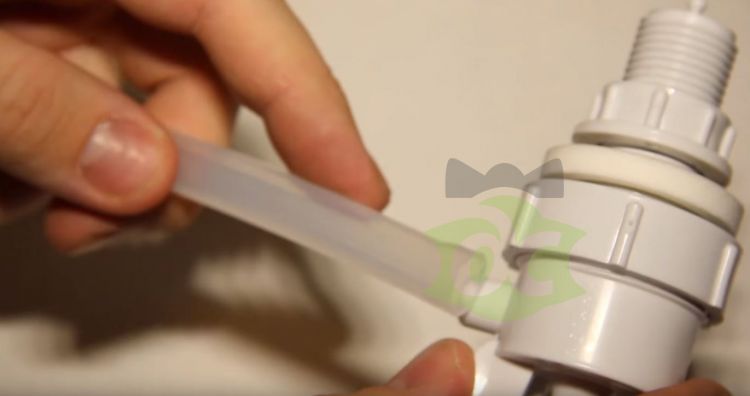

А вот эта трубка нужна для того, чтобы вода при наполнении в бак не создавала слишком много шума.

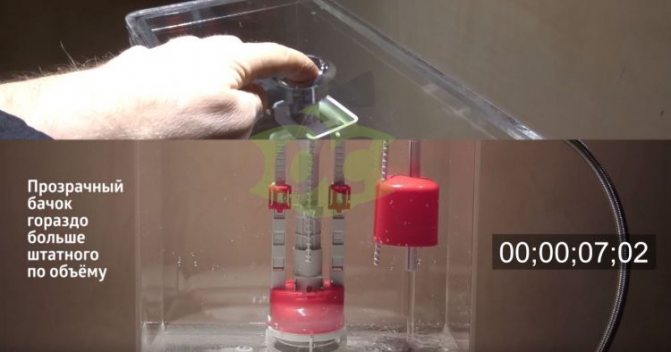

В моём случае бак сделан гораздо большего размера, чем он бывает на самом деле. Сделан он специально для того чтобы полностью показать работу арматуры и способы регулировки по высоте.

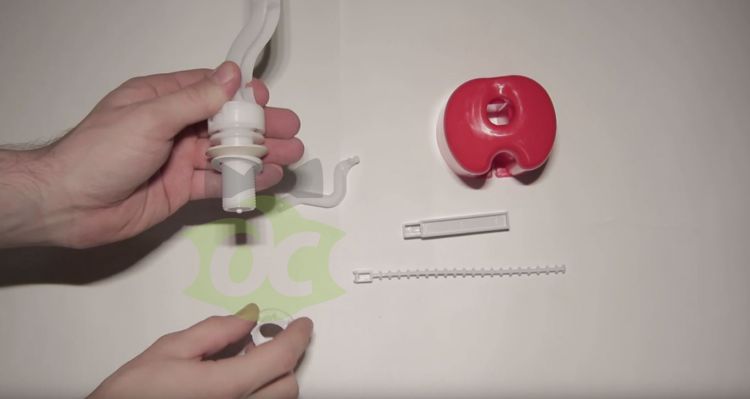

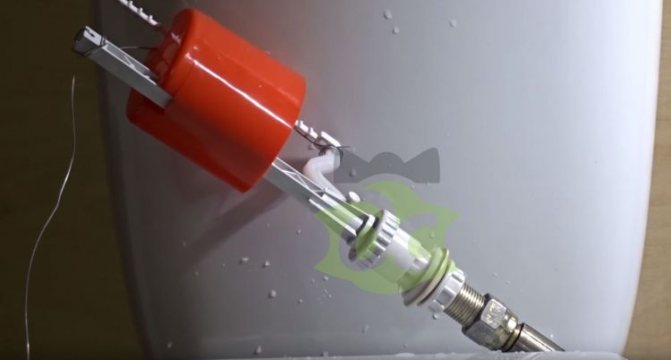

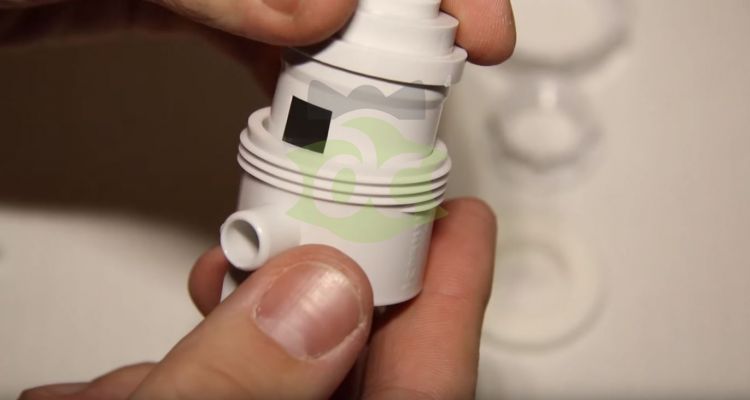

Второй тип заливного клапан с боковой подачей воды.
Как я уже сказал ранее вот этот вы можете смело менять на этот. Он тоже очень хорошо подойдет в старый советский унитаз если у кого-то таковой ещё остался. Из чего он состоит? Поплавок, толкатель, гайка, косая шайба.
Нужна на тот случай если стенка бачка немного наклонена во внутрь.
С помощью этой шайбы можно выровнять клапан подачи в вертикальное положение. Сейчас вы видите, что его можно наклонить в ту или иную сторону в любом направлении.

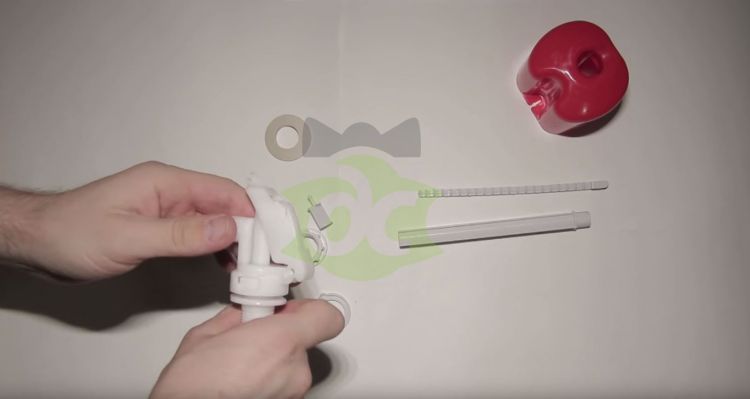

Эластичная уплотнительная конусовидная прокладка с углом 120°С,
два последовательных рычага, штанга по которой передвигается поплавок и эта же штанга является удлинителем потока,
фильтр, сам корпус, который состоит из резьбовой части с соплом и основной частью корпуса в которой лежит шток и эластичная мембрана.
Между двумя частями корпуса есть уплотнительная прокладка. Принцип работы аналогичный. Механизм давит на шток,
шток давит на мембрану, мембрана перекрывает воду.
Принцип прочистки этого клапана аналогичен первому. С той лишь разницей, что для того чтобы разобрать клапан на две части гайку выкручивать не надо. Потому что её здесь нет.
Необходимо взяться за две части корпуса и разобрать. Раскрутить немного, повернуть, приблизительно на 30° и он разъединится.

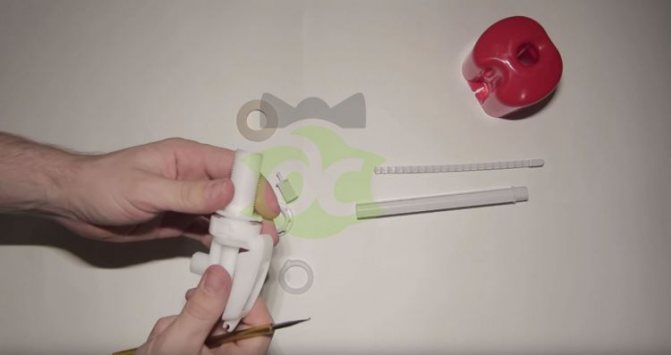

Следующий клапан с нижней подачей воды.

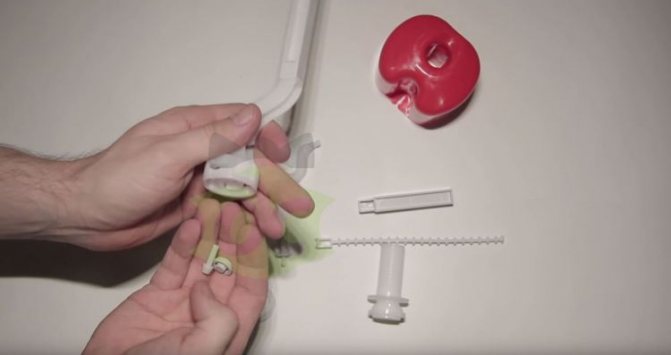

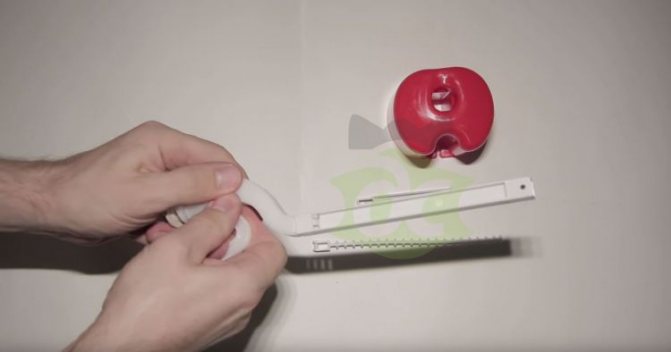

Составный части: поплавок, тяга, коромысло,
держатель поплавка либо направляющая поплавка. Удлинитель направляющей.
Удлинитель держателя нужен на тот случай, если мой бачок слишком глубокий и я хочу повысить уровень набираемой воды. В таком случае я перемещаю поплавок, как можно выше. Для того чтобы он не соскочил я устанавливаю удлинитель. Корпус клапана из двух частей, резьбовая часть с соплом, вторая часть с толкателем и мембраной,
гайка, фильтр, конусная прокладка, наклонная шайба.
Принцип работы аналогичен первому с той лишь разницей, что он не горизонтальный, а вертикальный.
Четвертый тип арматуры с нижней подачи воды.
Поплавок, толкатель, направляющая поплавка, которая является частью корпуса клапана,
удлинитель направляющей, если у вас глубокий бачок, коромысло, ось коромысла, гайка скрепляющая обе части корпуса,
толкатель, эластичный уплотнитель, мембрана,
возвратный элемент, который воду перенаправляет вниз для бесшумного наполнения бака,

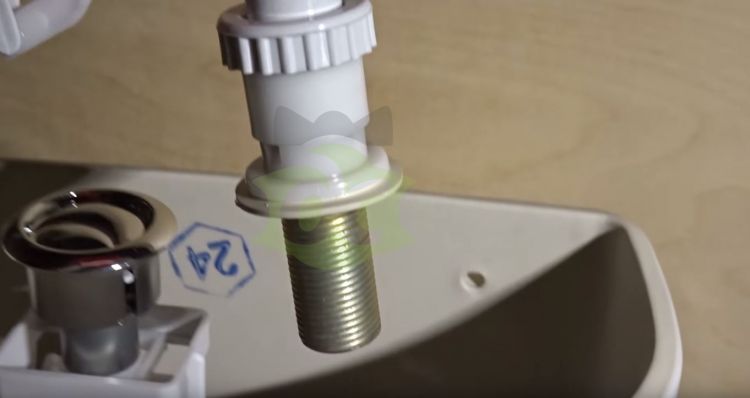

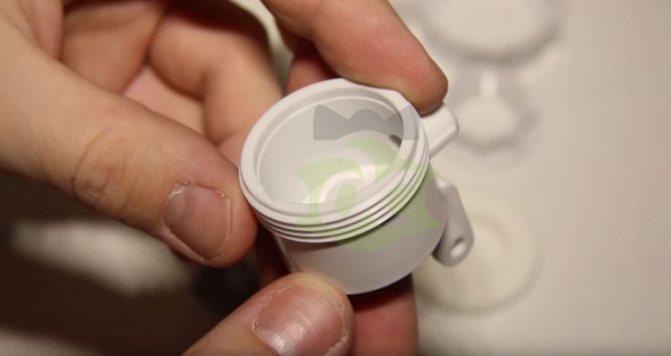

вторая часть корпуса с металлической резьбой внутри которого установлен обратный клапан.
Обратный клапан, в принципе, не нужен, потому что когда клапан закрывается вода все равно из него не вытекает, но для некоторых производителей унитазов вопрос принципиальный.
Поэтому производит и такие клапаны.
Пятый вид клапана аналогичен тому о котором я только что рассказал с той лишь разницей, что внутри его нет обратного клапана и он имеет не металлическую резьбу, а полимерную.

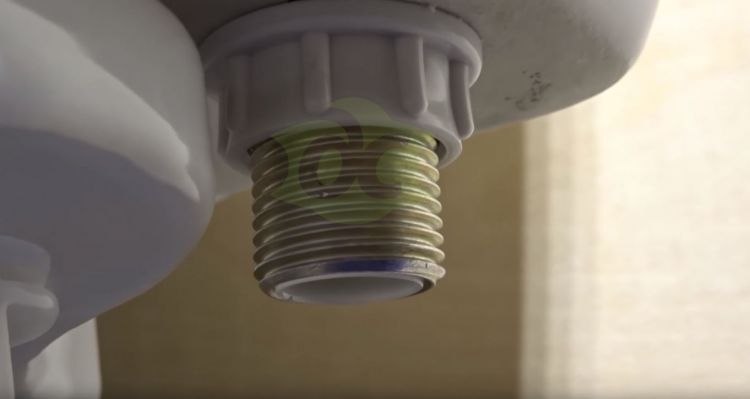

По надежности пластиковая резьба не уступает металлической в этом случае.
Но для некоторых производителей важна именно металлическая резьба.
Пожалуй стоит проверить сколько держит клапан с металлической резьбой и с пластиковой. Не то чтобы сколько держит, а посмотреть, что быстрее лопнет клапан разорвется или гибкая подводка с резьбы слезет. Я думаю в конце мы это сделаем. Для прочистки этого клапана необходимо открутить гайку и прочистить чем-нибудь вроде проволочки в обратном направлении.
Это если фильтра не было или если фильтр прочистили, а вода все равно не наполняется. Для этой операции необязательно снимать клапан с бачка. Ну а проверить клапан на разрыв, думаю надо сейчас.
Первым под рукой оказался клапан с металлической резьбой.
Я не стал его ставить в прозрачный бачок, т.к. ждал разрыва клапана и прозрачный бачок боялся повредить. Установил штатный бачок.

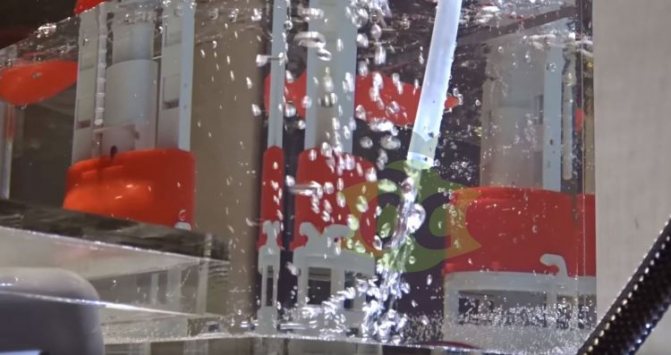

Налил в него воды и ждал взлета клапана. Но нет, гибкую подводку не сорвало да и клапан не бахнул. Клапан не пропускает воду в закрытом положении вплоть до 20 бар.

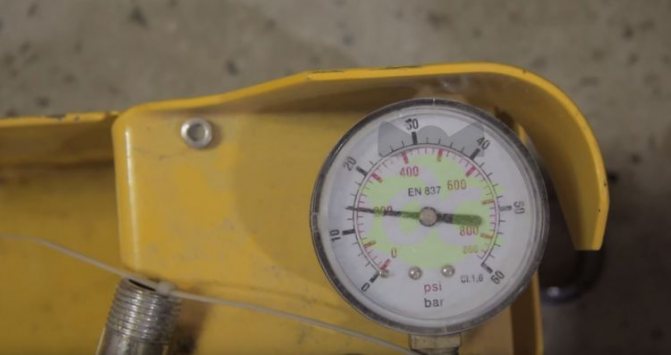

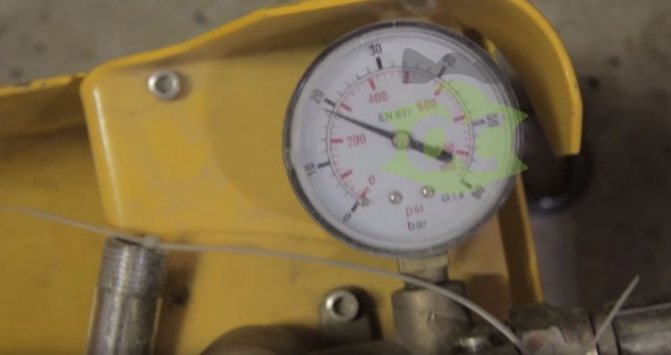

Хотя рабочее давлении в 2-е ниже. После 20 бар клапан с ударом начал пропускать воду. Даже после срыва свои 12 бар он держит.
Второй клапан с полимерной резьбой показал аналогичный результат. Я их оба разобрал, чтобы посмотреть повреждения. При вскрытии повреждений не было обнаружено.
Собрал обратно. Проверил. Оба клапана в рабочем состоянии. Тогда я привязал поплавок в закрытом положении проволокой и повторил тест. Результат тот же на одном и втором клапане. После срыва клапан пропускает воду давление которого превышает 12 бар. А до 12 держит. В результате того, что внутри при разборе не было обнаружено повреждений могу полагать, что давлением просто смещает прокладку. После пересборки клапан вновь готов к работе.
Получается, что этим клапаном избыточное давление не так страшно, как мне казалось на первый взгляд. И за выскакивание клапана из бачка во время эксплуатации можно не беспокоиться.
Мне задали вопрос: какое давление может перекрыть клапан? Официально рабочее давление этих заливных клапанов равняется 10 барам. Но наполняемость воды начинается от 0,5 бар либо от 0,1 бар у таких клапанов.
Внешне заливные клапаны вроде как ни чем не примечательны, но в них есть некоторые инженерные решения которые позволяют этим клапанам работать максимально тихо и закрываться быстро когда вода наполняется в бак.
Качество работы клапана мало зависит от степени загрязненности воды. Они могут быть установлены в бачке с различной кривизной стенок. За счет конусовидной прокладки с углом 120°С наклонной шайбой.
При том, что клапаны постарались сделать максимально эффективными они остаются доступными по цене. Чтобы убедиться вы можете зайти в поисковик и поискать клапаны «ИнкоЭр» и убедиться, что они стоят не дорого.

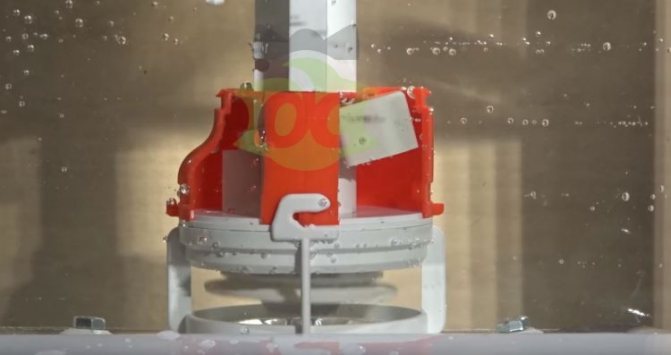

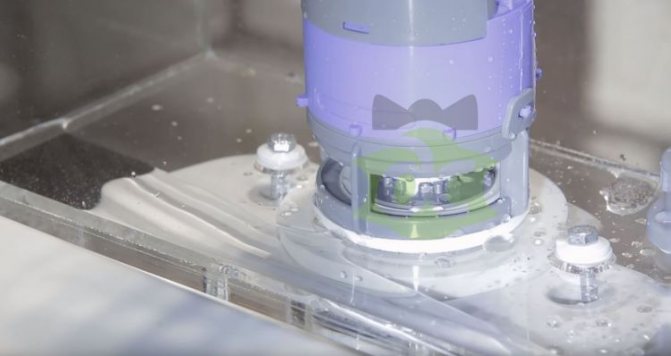

Теперь я расскажу о принципе работы сливного клапана.
У всех сливных клапанов основа одинакова. Функциональность клапанов меняется в зависимости от того какие дополнительные элементы устанавливаются на эти клапаны.
Преимущества такой конструкции заключается в том, что если вы захотите поставить другой клапан, например, клапан где была ручка, вы захотели поставить кнопку или вы захотели поставить кнопку с двойным сливом. Или вы захотели поставить арматуру с двойным автоматическим сливом. Во всех этих случаях вам не надо снимать бачок и менять гнездо или седло.
Достаточно выкрутить и поставить новый клапан. Как это сделать я писал в предыдущем посте.

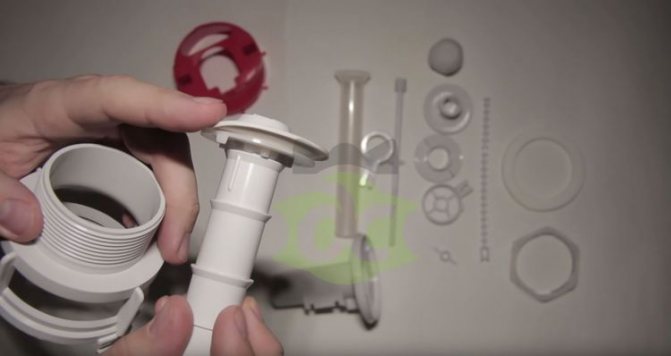

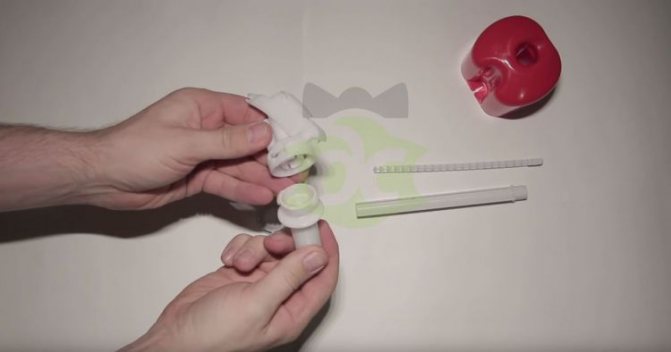

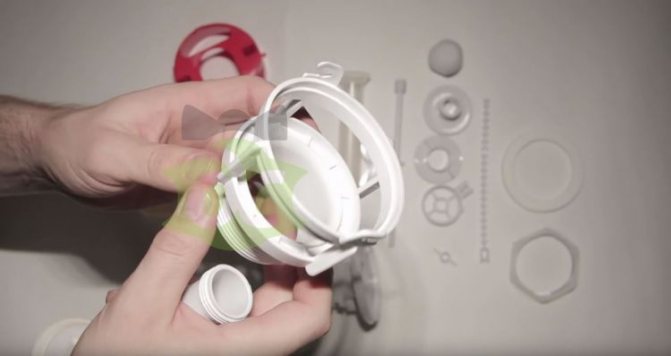

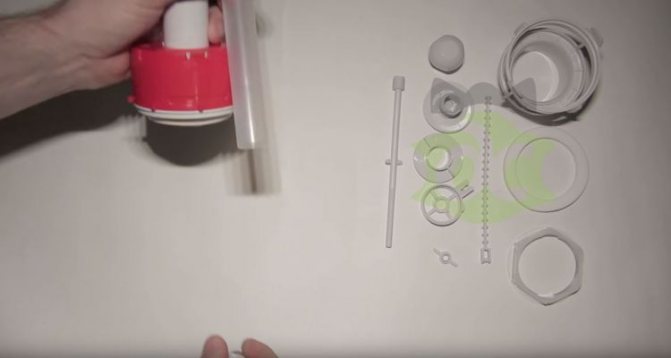

В основу клапана входит: седло, гайка, прокладка,
выдвижная трубка перелива,
крайне эластичная прокладка, удерживающая площадка под шайбу, направляющая, дно корпуса клапана, поплавок автоматического слива,
красная крышка корпуса или синяя версия элит. Инженеры постарались сделать максимально простую и надежную конструкцию для долговечной работы клапана. Одно из инженерных решений это кромка гнезда клапана.

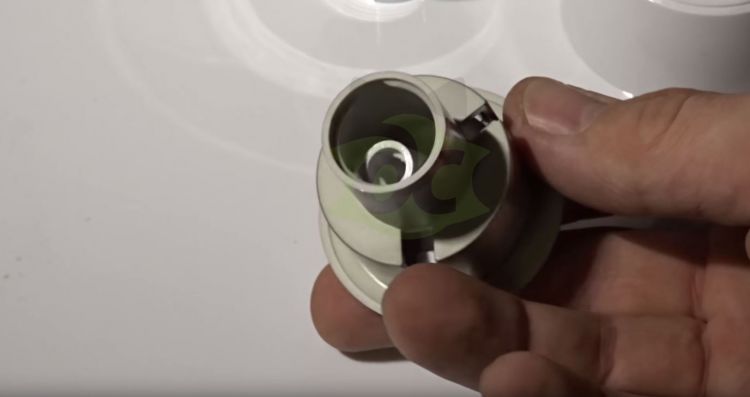

Она имеет острую форму. Уплотнитель клапана сделал из эластичного материала стойкого к агрессивным средам, которые могут содержаться в водопроводной воде.
Так или иначе вода не является идеально чистой и со временем клапан и сам бак покрываются коричневым налетом.
Так вот эта связка, седло и клапан, спроектированы так, что под давлением воды при заполнении бака клапан проседает, а прокладка прожимается глубже очищая таким образом себя и кромку седла.
В результате этого, самое важное пятно герметичности — это эластичный уплотнитель и острая кромка гнезда клапана всегда остаются чистыми.
Тем не менее, если ваш сливной клапан начинает пропускать воду, необязательно должен быть клапан , разберите клапан и посмотрите состояние резинового уплотнителя и гнезда/седло, где прокладка касается пластиковой части. Если есть необходимость прочистите таким образом, чтобы не повредить гнездо и не разорвать эластичную прокладку.
Со слов производителя с момента создания такой конструкции клапана со стороны пользователей не было ни одной жалобы на не герметичность сливной арматуры.
Довольно часто люди мне задают вопрос: почему плохо сливается вода в унитаз из бака? Вроде уже все, что можно отрегулировано и кнопка нажимается до самого некуда, и наполнение бака сделано максимальным, а когда спускаешь вода идет так себе? Так вот, сейчас я расскажу, как эта проблема решена инженерами .
Интенсивность потока слива воды в этой арматуре не зависит от того малый это спуск или полный.

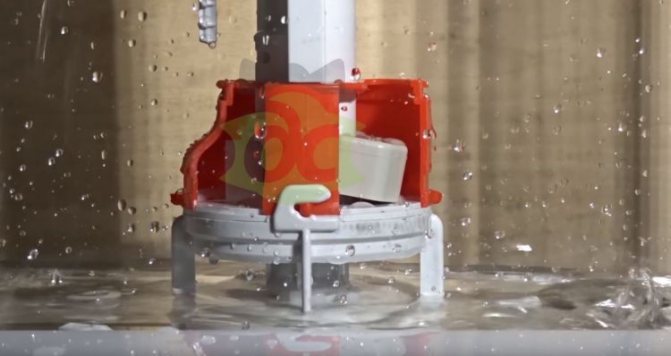

В обоих случаях при спуске клапан открывает сливное отверстие полностью. Вода попадает в отверстие со всех сторон. Во время спуска в бачке создаётся разряжение, что препятствует свободному вытеканию воды из бака. Некоторые производители делают отверстия в задней части бака для свободного попадания воздуха в бак, но не все к этому готовы.

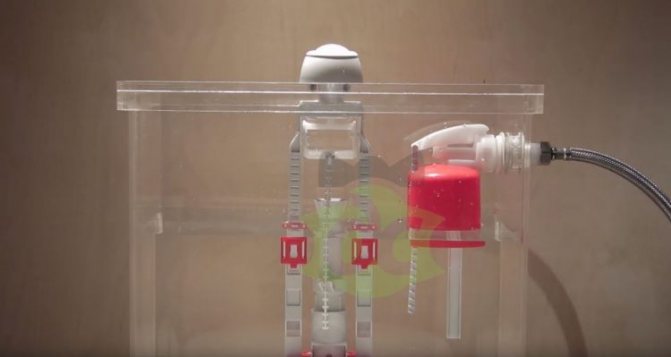

В моём случае в стенках бака нет ни одного отверстия. Производитель предлагает кнопку со специальным сопуном, который обеспечивает проникновение воздуха в бак в достаточном количестве.
В результате этих двух инженерных решений обеспечивается интенсивный слив близкий к двум литрам в секунду. Тогда, как у других производителей интенсивность слива может быть 1,2 или 1,5 литра в секунду. Собственно это и есть ответ почему в некоторых унитазах вода сливается плохо, а в некоторых она сливается хорошо. Всё очень сильно зависит от конструкции арматуры.
Основу клапана я показал, а теперь я покажу, что к ним приделывают для того чтобы получить всё то разное о чем я сейчас буду рассказывать. Начну с самого простого спускного механизма по средствам поднятия ручки вверх.
Особенно популярен такой механизм у людей пожилого возраста. Ввиду того, что вытянуть ручку проще, чем нажать пальцем кнопку.

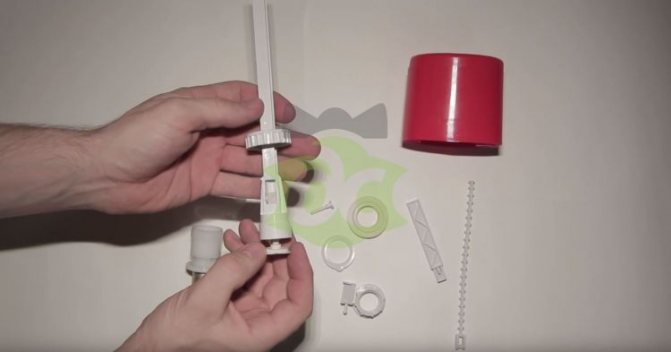

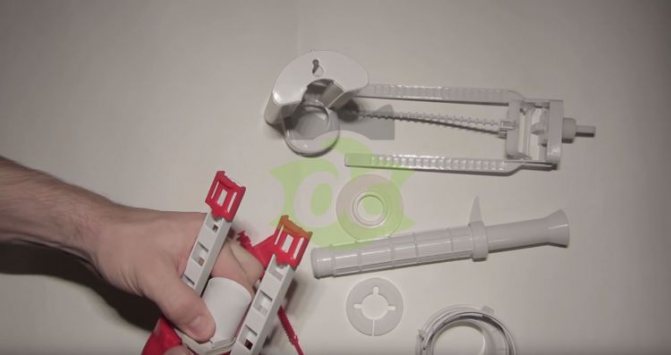

Этот клапан состоит из основы плюс: удлинительная трубка перелива, фиксатор этой трубки,
удерживающая основа и гайка для крышки.
Регулируемый резьбовой шток, ручка, держатель тяги привода, гайка штока,
тяга привода подъёма клапана.
Монтируется очень просто. Тело клапана установил, закрутил гайки удерживающие ручку, соединил тягой клапан и шток. Шток продел через отверстие. Всё готово.
Регулировка.
Для того чтобы отрегулировать арматуру под высоту бачка нет никаких проблем. Я ослабляю гайку, которая удерживает удлинитель трубки перелива.
Приподнимаю её вверх для того чтобы отрегулировать по высоте, чтобы мне можно было наполнить водой побольше чем установлено сейчас. Обратите внимание, когда вы будете устанавливать трубку перелива, не установите её слишком высоко. Трубка перелива должна быть установлена ниже, чем края бака. Не края, а дополнительные отверстия. Например, справа или слева и сзади могут быть отверстия для подачи воздуха. То, о чем я писал ранее. Отрегулировали, подняли трубку перелива, закрутили гаечку. После чего тягу, которую тянет сам клапан,
её легко отсоединить, отодвинуть в сторону, поднять на нужную высоту и защелкнуть обратно. А гаечку необходимо закрутить таким образом, чтобы она была близко к самому клапану. Благодаря этой гаечки во время слива можно остановить поток. Функция называется стоп-поток. Когда вы дернули за ручку ручка остается в поднятом положении до тех пор пока вся вода не стечет из бака. Для того чтобы остановить поток, допустим, вы решили, что вам все воду сливать не надо, вам было достаточно того, что уже стекло. В этом случае необходимо ударить по ручке и таким образом клапан перекроет воду обратно.

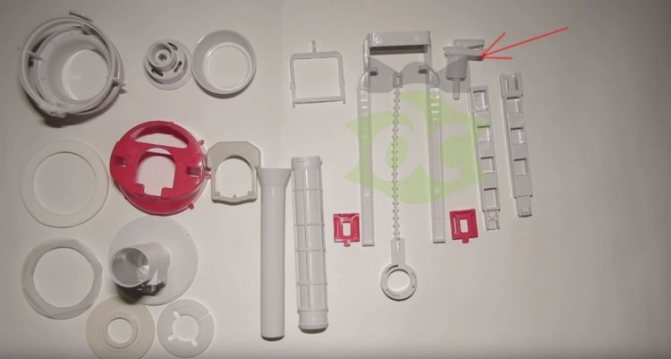

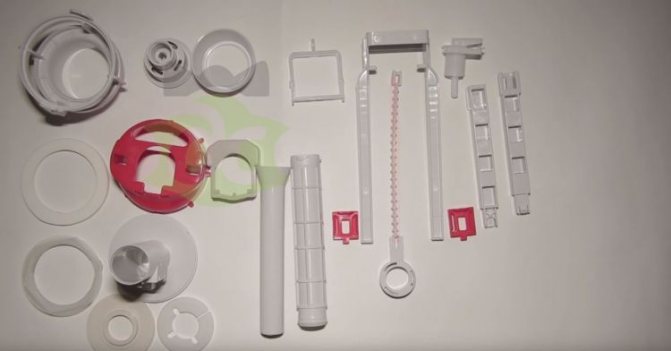

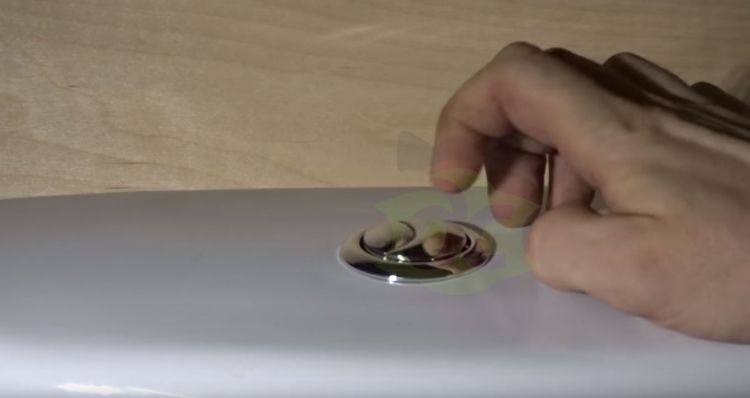

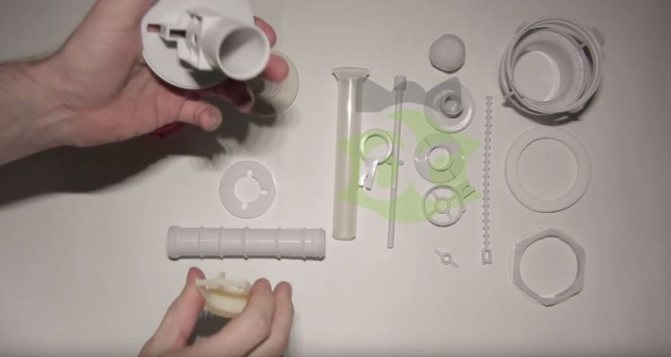

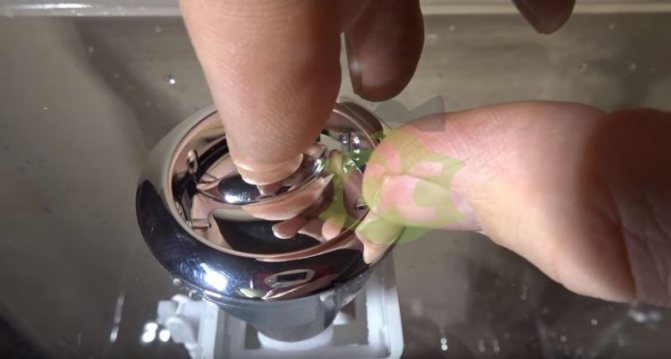

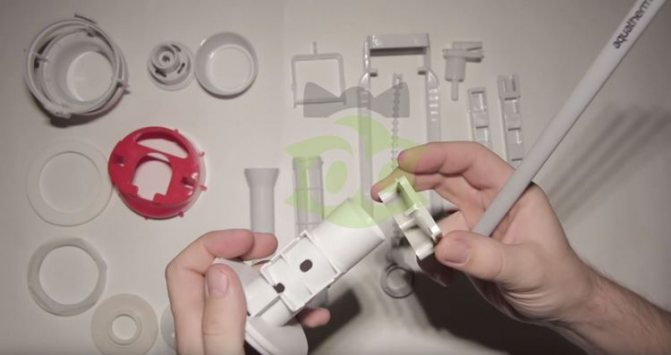

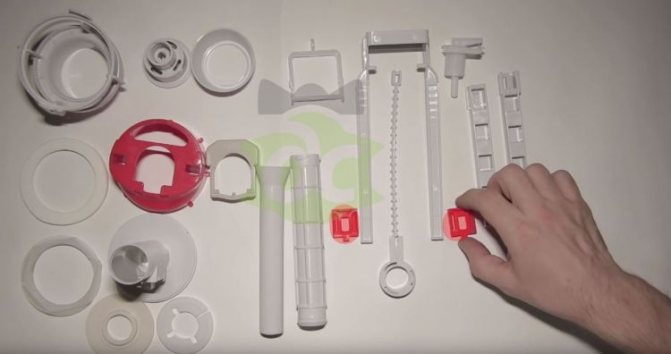

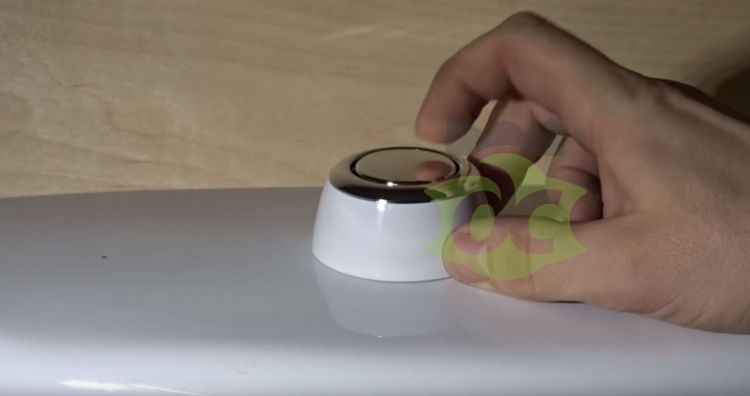

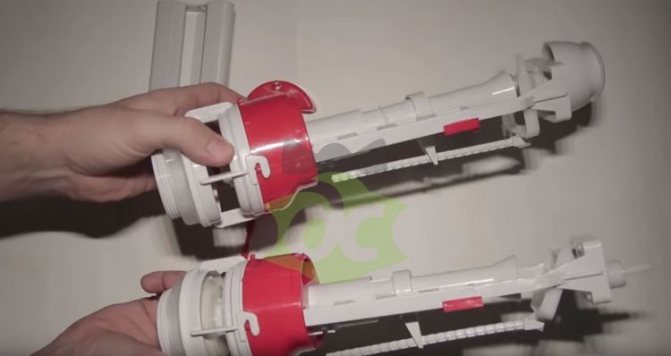

Следующий клапан — это клапан кнопочный. Состоит из основы. К ней добавляется:
немного другая трубка перелива без резьбы, удлинительная трубка перелива,
гайка на шлицах,
две стойки клапана,
два фиксатора регулировочных стояк клапана,
регулировочные стойки клапана с цифрами,
тяга,
коромысло, толкатель с резьбой и возвратной пружиной,

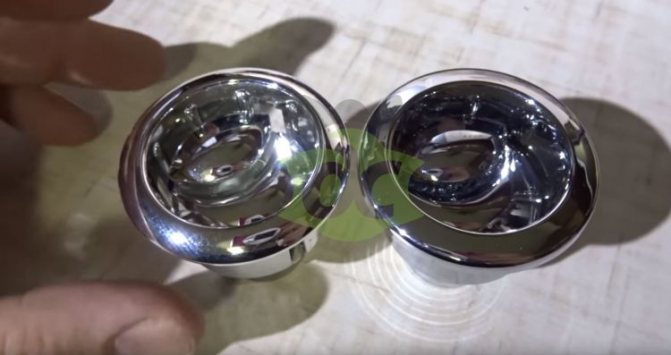

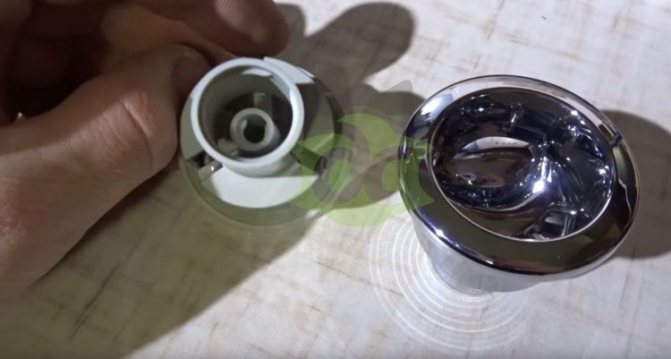

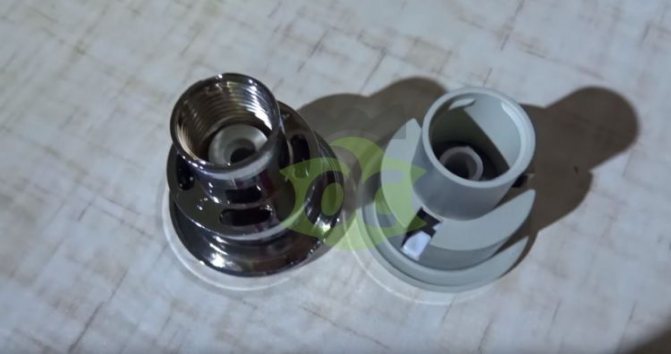

белая кнопка, которая годится для скрытой установки в бак под отверстие 40 мм и для бачков, где отверстие для штока 24 мм. Эта кнопка может быть установлена на крышку с диаметрами под клапан 24 мм или 40 мм.
Для регулировки сливной арматуры под высоту бака достаточно поднять оба красных фиксатора вверх и поднять или опустить регулировочные стойки так чтобы цифры совпадали.
Фиксатор перевести в положение вниз. Закрыть крышку. Закрутить кнопку и можно пользоваться. Обратите внимание, перед тем, как поднимать или опускать направляющие нужно освободить тягу. Потому что тяга вам не даст отрегулировать в нужное положение высоту арматуры. Чтобы отрегулировать высоту подъема воды клапаном заливным все очень просто. Я отсоединяю поплавок и перемещаю его выше или ниже для того чтобы повысить или понизить объем наполняемой воды.

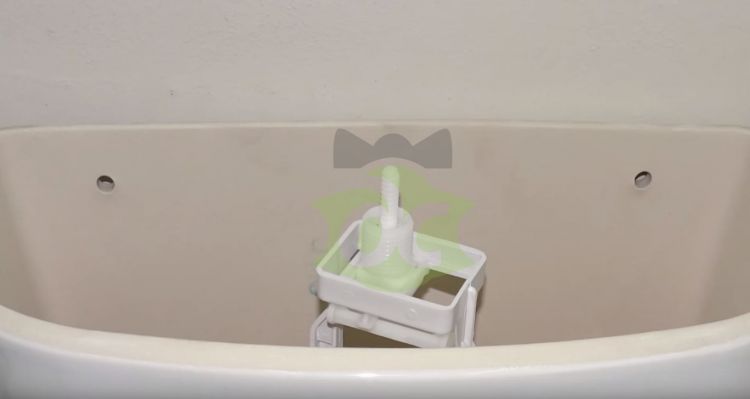

Последнее время все чаще появляются дизайнерские бачки у которых внешняя часть немножко наклонена во внутрь бачка. В таком случае арматуру с толстым оголовком в такие баки может не подойти. В случае с этой арматурой оголовок занимает не много места и благодаря вот этим направляющим можно подрегулировать кнопку под любой бачок.
Если в таком положении оказалось, что амплитуды не достаточно, то можно взять и повернуть его на 90°. Тогда он двигается больше в одну из сторон. Обращаю внимание, что здесь можно зафиксировать сам клапан в 3-х положениях.
Третий клапан из комплекта аналогичен предыдущему с той лишь разницей, что в этом клапане уже есть блестящая кнопка. Так же как и в предыдущем при нажатии на кнопку опорожняется полный объем бака. Прежде чем перейти к следующим клапанам я покажу принцип работы вот этого клапана. Итак, за счет чего сливается вода? Смотрите, когда я нажимаю на кнопку вода должна сливаться до тех пор пока я её держу, потому что как только я её отпускаю на неё давит давление воды и она по всей логике должна закрыться. Клапан должен был прижаться и закрыть отверстие.
Но этого не происходит. Вопрос почему? А все по тому, что в основе клапана есть специальный поплавок, который позволяет пользователю постоянно не держать кнопку до полного опорожнения бачка.
Смотрите вода ушла. Когда она ушла ее пространство заполняет воздух.

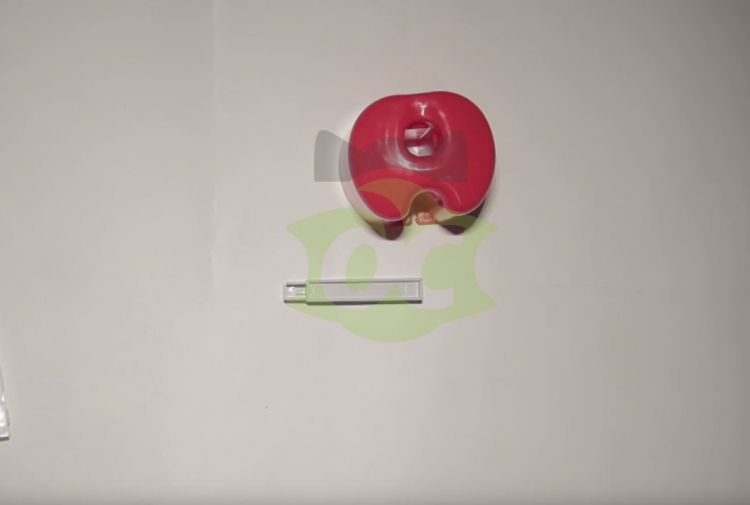

Когда вода наполняется обратно, то в этом маленьком поплавке, который находится за красной частью корпуса,
остается воздух в следствии чего поплавок всегда вверху, пока вода в баке. А на теле трубки перелива есть зацепы для этого поплавка.

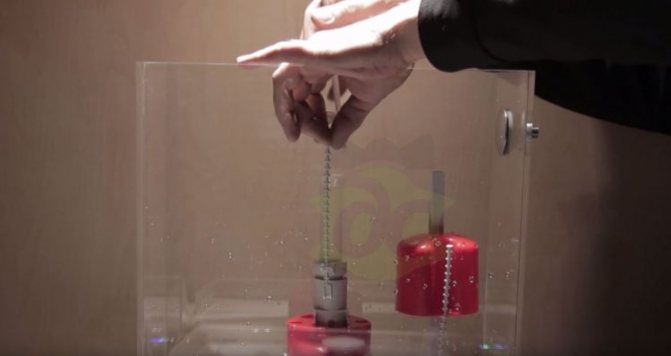

Как только я нажимаю на кнопку трубка поднимается, зацепляется за поплавок и поплавок держит клапан в верхнем положении до тех пор пока вода не выйдет полностью и поплавок не опустится отпустив за собой клапан. Вот такая простая конструкция.
Если мне не надо сливать весь объем бака, а надо слить только часть бака, в этом случае мне придется приобрести другую арматуру, которая комплектуется другой кнопкой. Кнопка с двойным сливом. Смотрите, при нажатии на маленькую кнопку зажимаются обе, но не глубоко.
В моем случае вода стекает пока я держу кнопку. Если я нажимаю на большую, то кнопка продавливается глубже и вода сливается целиком. Кнопку я могу отпустить, как если бы это была одинарная кнопка с полным объемом опорожнения бачка. Как это работает? Вспомните, там в основе есть поплавок, который всегда вверху, а на трубке перелива есть зацепы. При нажатии на малую кнопку клапан поднимается, но не достает до зацепов и не фиксируется в поднятом положении. А если я нажимаю на большую кнопку, то клапан приподнимается выше, как раз на то минимальное расстояние, которое необходимо для того чтобы зацепиться крючочку поплавка. С арматурой, где кнопка с двойным сливом вы можете экономить свою воду.

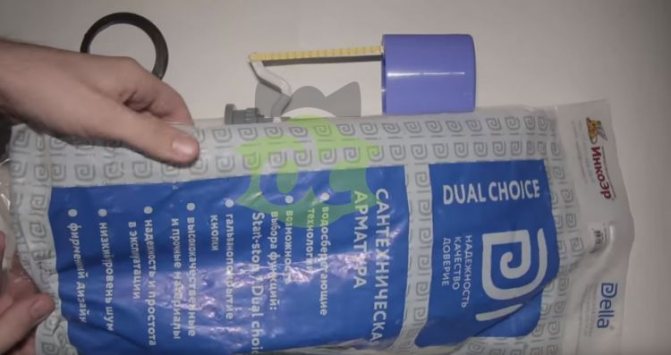

Следующий тип клапана это тоже клапан с двойным сливом, но здесь два автоматических слива при которых малый слив тоже регулируется. Это значит, что нажав на большую кнопку я могу один раз нажать и вода стечет полностью с бака до того пока клапан не перекроется. Тоже самое с маленькой. Я могу нажать маленькую один раз. Отпустить её и вода будет стекать до тех пор пока не дойдет до уровня, который я отрегулировал.
Составные части такого клапана к предыдущему. Корпус регулируемого слива, коромысло штока,
регулировочный шток, поплавок.
Работает аналогично прежнему поплавку. Допустим, я отрегулировал на половину бачка. Достигает мелкого поплавка. Поплавок поднимается вверх и сидит в этом положении до тех пор пока я не нажму на спуск.
Как только я нажал на спуск коромысло поплавка зацепляется за второй спуск на трубке перелива и держится там до тех пор пока вода не спустится ниже первого поплавка. После того, когда вода опустится ниже этого поплавка, коромысло отпустит клапан и клапан упадет на своё место, и перекроет воду если был активирован малый спуск.
Отрегулировать этот клапан очень просто. Вам надо снять кнопку и крышку бачка. Покрутить за эту красненькую ручку шток, который поднимает поплавок выше или ниже.
Но если у вас арматура «диай», то покрутить нужно желтенький шток.
Обращаю ваше внимание, что в отличии от других сливных клапанов объем малого спуска в арматуре регулируется не ступенчато, а плавно. Всё. Малый слив отрегулирован осталось закрыть крышку, закрутить кнопку и можно пользоваться.
Кампания «ИнкоЭр» предлагает несколько видов кнопок. Первая самая простая — белая кнопка. Универсальная для бачков с отверстием 24 или 40 мм.
Вторая такая же белая окантовка, но сама кнопка блестящая с одинарным сливом.
И две кнопки с двойным сливом, которые различаются между собой. Это кнопка металлизированная
и кнопка с гальваническим покрытием. Внешне на первый взгляд они ничем не отличаются. Если их не рассматривать более детально. Первое — это металлизированное покрытие.
Если коротко, то металлизированные частицы притягиваются к кнопке и оседают на ней в среде плазмы аномально тлеющего разряда в магнитных полях.
На самом деле все гораздо сложнее, чем я сказал. Далее кнопку покрывают лаком. Достоинство этой кнопки — цена. А недостаток такого покрытия заключается в том, что если при уборке и протирки помещения будут применяться агрессивные химические вещества либо арматура с такой кнопкой будет установлена в общественных местах, то такое покрытие со временем будет истираться. А вот второй вариант — гальваническое покрытие.
Это совершенно иной вид покрытия. Если коротко, то под воздействием электрического тока на изделие налипает металл. Сперва идет меднение. Затем ванна никелирования и в конце хромирование.
Такое покрытие уже не слазит ни в домашних условиях ни в общественных местах. Недостаток такого покрытия — цена. Цена этой кнопки превышает в разы по сравнению с металлизированной. Поэтому металлизированными кнопками комплектуются все российские производители унитазов сегмента эконом. Такие кнопки отличаются внешне. Металлизированная изнутри не прокрашена. Гальваническое покрытие со всех сторон кнопки. Даже когда я беру в руки гальваническую и металлизированную одна из них ощущается, как потяжелее и приятней на ощупь. Она немного даже холодная. Почти металлическая, а другая легкая на самом деле.
Понятно, что она пластиковая. А эта совсем пластиковая. Если в руки не брать и на вес не пробовать, то сразу не отличишь металлическая она или пластиковая. Это сразу будет понятно. Здесь меднение и больше металла, чем на этой кнопке. Эта кнопка лучше. Она долговечней, но цена.
У есть отдельный тип арматуры для более дорого сегмента. Это арматура DUAL.
Устанавливается на изделия . Арматура имеет другой цвет корпуса. Кнопки с гальваническим покрытием.
Красочное руководство, оригинальную упаковку, пластиковый ключ для подтяжки гаек и более дорогую прокладку между бачком и унитазом с функцией памяти.
Для того чтобы эту функцию активировать перед установкой этой прокладки поднеси открытые ладони к ней и произнесите: «Запомни, ты унитазная прокладка помнишь свою форму. Ты круглая, имеешь ровный кант по наружному и внутреннему краю сверху и снизу. Ты можешь держать воду и сохранять свою форму в любой момент времени после монтажа и быть готова к новой установке.» Хотя, если вы даже мантру не произнесете она все равно запомнит свою форму. После прочтения этого поста вы знаете принцип работы сливного и заливного клапана. Вы сможете разобрать и починить эти клапаны.
Я очень надеюсь, что этот пост для вас оказался полезным.
Замена комплектующих своими силами
Наиболее надёжный вариант ремонта арматуры – полная замена всех компонентов устройства. Для этой работы потребуется стандартный набор инструментов сантехника: в него входят плоскогубцы, отвертки, разводной ключ, также потребуется приобрести ФУМ-ленту для уплотнения соединений, резиновые прокладки и кран. Для замены рекомендуется приобрести оригинальный набор запорных элементов, в этом случае он гарантированно подойдет по размерам и конфигурации емкости.
Чтобы поставить новую арматуру, необходимо сделать следующее:
- Установить резиновую уплотнительную прокладку между сливным отверстием и основанием на унитазе. Она предотвращает протечку воды и обеспечивает герметичное соединение.
- Бачок болтами прикручивается к унитазу и надежно закрепляется для предотвращения смещения.
- После этого можно устанавливать внутрь новую арматуру взамен имеющейся. К водопроводному стояку подсоединяется гибкая подводка, которая обеспечит подачу воды в бачок. Чтобы при необходимости ее перекрыть, в систему монтируется шаровый кран. Для максимальной герметичности соединения следует использовать ФУМ-ленту.
- Следующий шаг – подключение и настройка поплавкового механизма в сливном резервуаре. Поплавок регулируется так, чтобы уровень воды не превышал 10 см от края сливной емкости.
- Последний этап установки – подключение запорного механизма слива. Нижний элемент закрывает отверстие в бачке, верхний вставляется в отверстие в крышке и закрывается декоративным элементом кнопки.
Если монтаж комплекта в унитаз вызывает сложности, лучше не рисковать и вызвать профессионала. Неправильная установка сокращает срок службы компонентов, и скоро арматуру придется менять вновь. Чтобы избежать ненужных проблем, вызовите на дом квалифицированного сантехника.
Установка впускной модели
Впускной клапан бачка унитаза регулирует набор воды внутри бачка унитаза. Есть некоторые особенности устройства, о которых стоит узнать заранее:
- За 20-45 секунд благодаря детали набирается до 7 литров воды, и всё происходит бесшумно.
- Ячейки 200 мкм есть у фильтра, дополняющего конструкцию.
- Обычная вода – подходящее средство для очищения фильтра в случае засорения.
- Модели поплавков располагаются внутри корпуса с повышенной защитой от влаги, либо выпускаются в открытом варианте. Клапан впускной легко приобрести в любой конструкции.
Переустановка деталей-поплавков не вызовет серьёзных трудностей. Достаточно выполнить несколько простых действий:
- Когда подключение у модели нижнее – клапан бачка унитаза устанавливают перед монтажными работами по бачку.
- Прокладка из резины надевается на трубку.
- Конусная сторона у прокладки должна смотреть на бачок.
- Клапан бачка унитаза проводится сквозь отверстие, через которое воду подают.
- Надевается пластиковая шайба, фиксируется соответствующей гайкой. Сначала её закручивают вручную, потом – специальным ключом. Замена детали завершена.
Только правильная установка резиновых прокладок обеспечивает полную герметичность. Боковое крепление отводит защиту от протечек на второй план. Подача воды должна быть выше уровня наполнения у бачка.
Главное – чтобы поплавок у заливного клапана ни с чем не соприкасался. Иначе устройство будет свободно опускаться и подниматься в моменты, когда это делает вода. Боковой подвод на это не влияет.
Соединение шланга и стояка водопровода происходит через кран, применяется ФУМ лента. Обязательное условие – монтаж запорного вентиля. Тогда воду будет проще перекрыть, если проводятся ремонтные работы.
Работы со встроенным в стену резервуаром
Достаточно сложно менять и ремонтировать арматуру, если емкость для слива убрана в стену и замаскирована отделочными материалами. Для этого приходится сначала демонтировать настенную панель с клавишами смыва, после этого с помощью отвертки откручивается рамка на отверстии в стене. Удаляется перегородка, после этого открывается доступ к скрытой водяной арматуре.
Вода перекрывается, после этого демонтируются клапаны и другие элементы конструкции. Поломка устраняется, после этого неисправные пластиковые детали меняются на новые, и проводится сборка механизма в обратном порядке. Без опыта работы правильно собрать компоненты достаточно сложно, поэтому скрытые механизмы лучше доверить специалисту. Такую арматуру легко повредить, а для полной замены емкости придется демонтировать декоративную отделку.
Оставьте заявку выезд в пределах МКАД бесплатно
Ответственное отношение к состоянию сантехники позволяет предотвратить большинство поломок. Лучше не экономить на установке фильтров для воды, так как они значительно продлевают срок эксплуатации сантехники. Менять арматуру необходимо только на качественные детали проверенных марок, это позволит избежать повторных неполадок и недешевого ремонта. Однако при наличии определенных навыков и инструментов решить проблему можно даже своими силами.
К другим материалам:
- Ролики для душевых кабин — как выбрать и установить
