Особенности применения коаксиальных дымоходов для котлов в современных системах

Коаксиальные дымоходы становятся популярными в системах отопления, особенно для газовых котлов. Их конструкция из двух трубопроводов — один внутри другого — обеспечивает эффективный вывод продуктов сгорания и приток свежего воздуха для горения. В статье рассмотрим особенности применения коаксиальных дымоходов, их преимущества и недостатки, а также рекомендации по установке и эксплуатации. Это поможет владельцам котлов сделать осознанный выбор и обеспечить безопасность и эффективность отопительных систем.

Принцип работы коаксиального дымохода

Устройство оснащено двухканальной циркуляционной системой, которая одновременно обеспечивает подачу воздуха к котлу и вывод продуктов сгорания. Данный тип дымохода обычно применяется для турбированных или конденсационных отопительных приборов, использующих естественное или принудительное удаление сжигаемых газов.

Принцип работы коаксиального дымохода достаточно прост:

• продукты сгорания проходят по внутренней трубе, нагревая её,
• воздух, поступающий через внешний канал, нагревается за счет контакта с выводимыми продуктами сгорания,
• в топливную камеру поступают уже прогретые воздушные массы, что способствует эффективному сгоранию топлива,
• холодный поток воздуха, движущийся по наружному каналу, предотвращает перегрев системы.

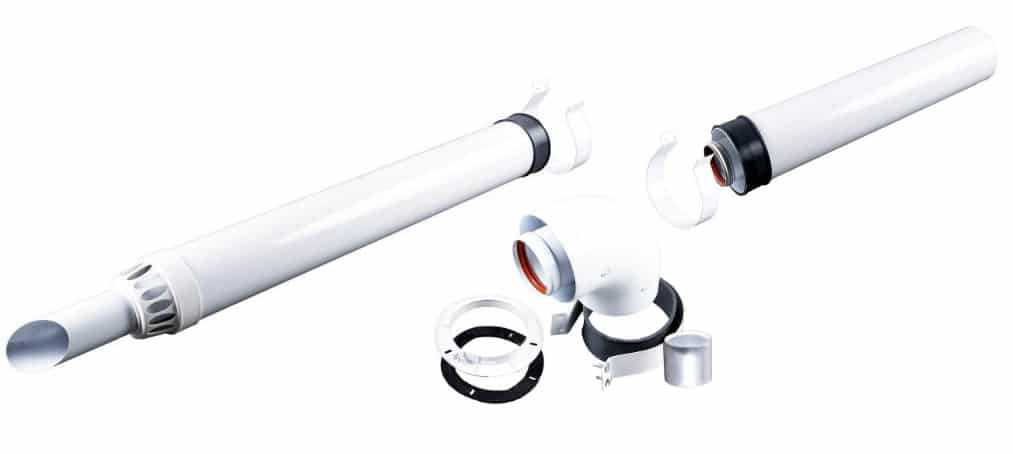

Как выглядит коаксиальный дымоход для котла

Благодаря такому процессу значительно повышается коэффициент полезного действия системы отопления, а также улучшается пожарная безопасность всего устройства. Наличие устройства для сбора конденсата защищает котел от попадания влаги, а установленный на верхней части системы наконечник предотвращает попадание осадков в каналы.

При установке коаксиальных дымоходов для газового котла учитываются следующие параметры:

• мощность отопительного устройства,
• уровень теплоизоляции в помещении,
• средняя месячная температура воздуха снаружи здания,
• тип используемого топлива,
• общие характеристики котла.

Эти факторы принимаются во внимание при выборе диаметра труб для монтажа дымоотвода.

Эксперты отмечают, что коаксиальные дымоходы становятся все более популярными в системах отопления благодаря своей эффективности и простоте установки. Они представляют собой конструкцию, в которой один трубопровод находится внутри другого, что позволяет одновременно выводить продукты сгорания и забирать воздух для горения. Это значительно упрощает процесс монтажа, так как не требуется отдельный воздухозаборник.

Кроме того, коаксиальные дымоходы обеспечивают высокую степень безопасности, минимизируя риск попадания угарного газа в помещение. Специалисты подчеркивают, что такие системы особенно актуальны для современных котлов, работающих на газе, так как они позволяют оптимизировать процесс сгорания и повысить КПД оборудования. Однако важно учитывать, что для правильной эксплуатации необходимо соблюдать рекомендации производителей и проводить регулярное техническое обслуживание.

https://youtube.com/watch?v=y2hcWoPTEaQ

Виды коаксиальных труб дымоудаления

Монтаж дымоходных каналов может выполняться двумя методами – вертикальным и горизонтальным. При вертикальном способе труба проходит через крышу, тогда как горизонтальный вариант предполагает вывод через оконный проем или стену. На практике чаще всего применяется горизонтальная установка системы.

Параметры коаксиального дымохода и его эксплуатационный срок в значительной степени зависят от материала, из которого изготовлены трубы.

Интересные факты

Вот несколько интересных фактов о коаксиальных дымоходах для котлов:

1. Компактность и простота установки: Коаксиальные дымоходы представляют собой трубы, где одна труба находится внутри другой. Это позволяет одновременно выводить продукты сгорания и забирать воздух для горения, что значительно упрощает установку и уменьшает занимаемое пространство. Это особенно полезно в условиях ограниченного пространства, таких как квартиры или небольшие дома.

2. Эффективность и безопасность: Коаксиальные дымоходы обеспечивают более высокую эффективность работы котлов, так как они минимизируют потери тепла и предотвращают попадание холодного воздуха в систему. Кроме того, благодаря конструкции, они снижают риск попадания продуктов сгорания в жилые помещения, что повышает уровень безопасности.

3. Совместимость с конденсационными котлами: Коаксиальные дымоходы идеально подходят для конденсационных котлов, которые работают на низких температурах и требуют эффективного отвода конденсата. Специальные материалы, используемые в таких дымоходах, устойчивы к коррозии, что увеличивает срок службы системы и снижает необходимость в частом обслуживании.

https://youtube.com/watch?v=h8TuAhb-dzI

Алюминий

Материал обладает легким весом. Его главное преимущество заключается в способности противостоять температурным колебаниям и отличных антикоррозийных свойствах.

Из-за низкой термостойкости алюминий в коаксиальных системах дымоотведения используется не так часто. Чаще всего его комбинируют с пластиком.

Нержавейка

Трубы из нержавеющей стали пользуются наибольшей популярностью. Они не подвержены деформациям при резких изменениях температуры и способны выдерживать нагрев до 550 градусов. Этот материал отличается высокой устойчивостью к агрессивным химическим веществам и может служить в качестве дымоотвода до 30 лет.

Для коаксиальных систем вывода продуктов сгорания используются два вида труб из нержавейки:

1. Утепленные. Эти трубы чаще всего применяются для установки вертикальных дымоходов. Они значительно улучшают аэродинамические характеристики системы и устанавливаются на этапе строительства здания.
2. Неутепленные. Эти трубы подходят как для бытовых, так и для промышленных дымоходов коаксиального типа. Они отличаются продолжительным сроком службы.

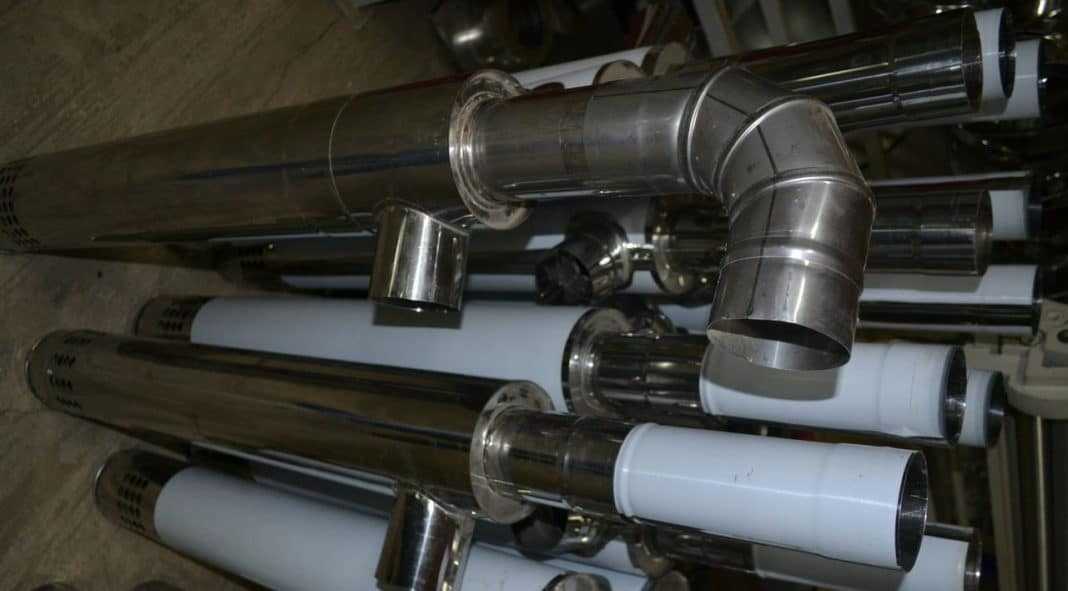

Коаксиальные дымоходы для котлов из нержавеющей стали являются наиболее распространенными.

Среди недостатков неутепленных труб можно отметить высокую конденсацию паров.

Пластик

Дымоотводы, изготовленные из термостойкого пластика, предназначены для конденсационных газовых котлов. Этот материал отличается легким весом и способен выдерживать температуры до 205 градусов, при этом его стоимость остается достаточно низкой.

Пластиковые коаксиальные трубы легко монтируются, однако, в отличие от нержавеющих аналогов, срок их службы ограничен. Такие дымоходы используются исключительно в системах газоотведения, работающих при низких температурах.

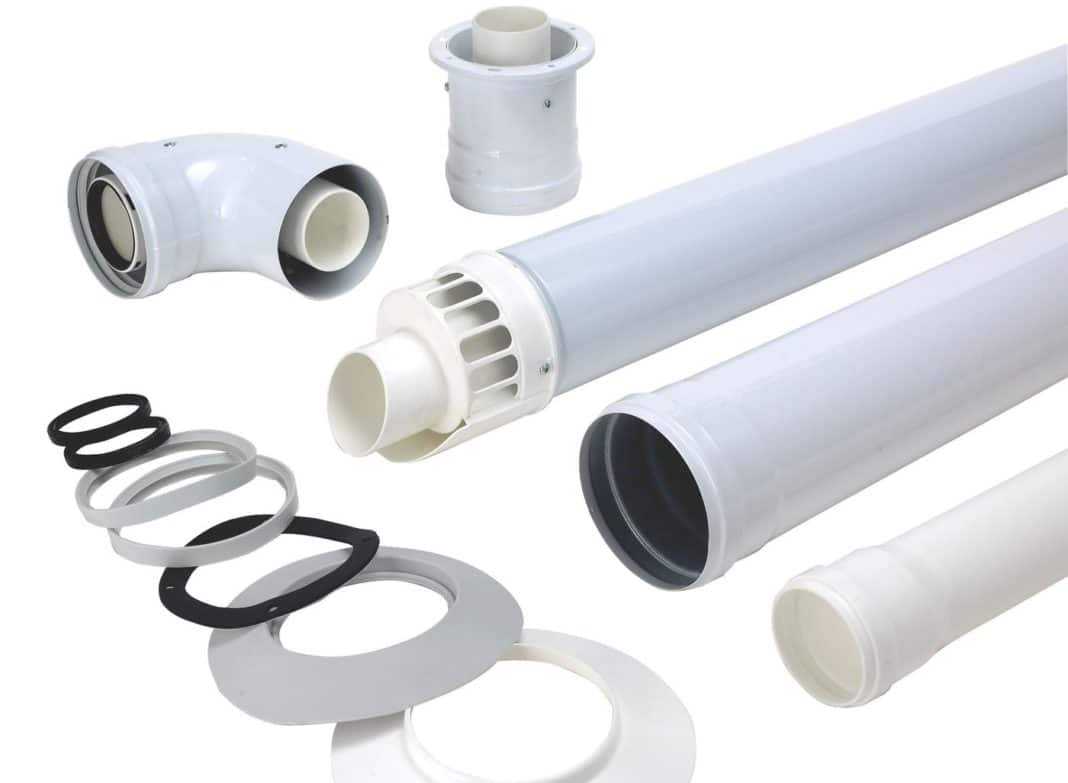

Коаксиальные дымоходы для котлов из пластика

При выборе труб важно учитывать рекомендации производителя, касающиеся конкретного типа отопительного оборудования.

Технические требования к установке коаксиальной трубы

Монтаж коаксиальной дымоотводной системы для газовых отопительных приборов с закрытой камерой сгорания должен проводиться в соответствии с действующими нормами и правилами. В случае несоответствия установленным требованиям, газовая служба не выдаст разрешение на использование котла.

Согласно СНиП, для коаксиальных дымоотводов предусмотрены следующие технические условия:

1. Коаксиальные дымоотводные системы могут устанавливаться как в вертикальном, так и в горизонтальном положении. Монтаж осуществляется только после получения одобрения от газовой службы на представленный проект.
2. Запрещается подключение отопительных устройств с различными типами дымоотводов – принудительными и естественными – к одной системе.
3. Установка трубы дымоотвода на фасаде должна располагаться не ниже 2 метров от уровня земли. Диаметр отверстия для дымохода в стене должен превышать диаметр трубы на 1 сантиметр. Для деревянных домов рекомендуется увеличивать проем на 5 сантиметров и защищать его негорючими материалами.
4. В многоэтажных зданиях необходимо соблюдать расстояние от дымохода до оконного проема, находящегося выше, не менее 1 метра. Если окна и двери расположены на одном уровне с дымоотводной системой, то дистанция должна составлять 50 сантиметров.
5. Выход коаксиальной трубы должен находиться на 1,5 метра выше верхней точки теплового генератора.
6. Расстояние от газопровода до дымохода должно превышать половину диаметра наружной трубы.

При выводе дымохода наружу, стыки не должны находиться внутри стены. Все элементы конструкции должны идеально подходить друг к другу по диаметру. Вывод дымоходов для тепловых систем мощностью до 30 киловатт через стены допускается. При этом дым не должен выходить через соединения устройства для отвода продуктов сгорания.

Чтобы избежать проблем с монтажом и герметичностью конструкции, рекомендуется приобретать дымоходные устройства в комплекте от одного производителя.

Установка дополнительного оборудования к газовым отопительным приборам должна выполняться только квалифицированными специалистами. Кроме того, необходимо проводить ежегодное полное обслуживание системы, включая проверку соединений на герметичность, удаление конденсата и осмотр целостности конструкции.

Варианты монтажа коаксиальных дымоходов

Коаксиальные системы для удаления дыма, используемые с котлами, являются достаточно безопасными, если их установить правильно. Горизонтальные участки дымохода должны превышать 1 метр в длину, а общая длина трубы должна составлять более 5 метров. Выходное устройство располагается ниже конька крыши. Размеры труб подбираются таким образом, чтобы в стенном проеме отсутствовали соединения.

Монтаж дымоотводов может осуществляться двумя способами – снаружи и внутри здания. Каждый из этих методов имеет свои уникальные особенности установки.

Установка наружного устройства

Этот метод применяется для зданий, в которых еще не установлено отопление. Сначала необходимо разметить место для дымоотвода на стене. Процесс монтажа устройства достаточно прост:

• в стене создается отверстие для вывода патрубка,
• участки с низкой теплоустойчивостью изолируются базальтовым утеплителем,
• в подготовленный проем устанавливается труба,
• с помощью одноконтурного отвода дымоходной трубы под углом 90 градусов и двухконтурного тройника осуществляется подключение устройства к отопительному оборудованию,
• колено служит соединительным элементом, а тройник с съемным скатом используется для вертикальной фиксации конструкции,
• подключенная система крепится к стене с помощью кронштейнов.

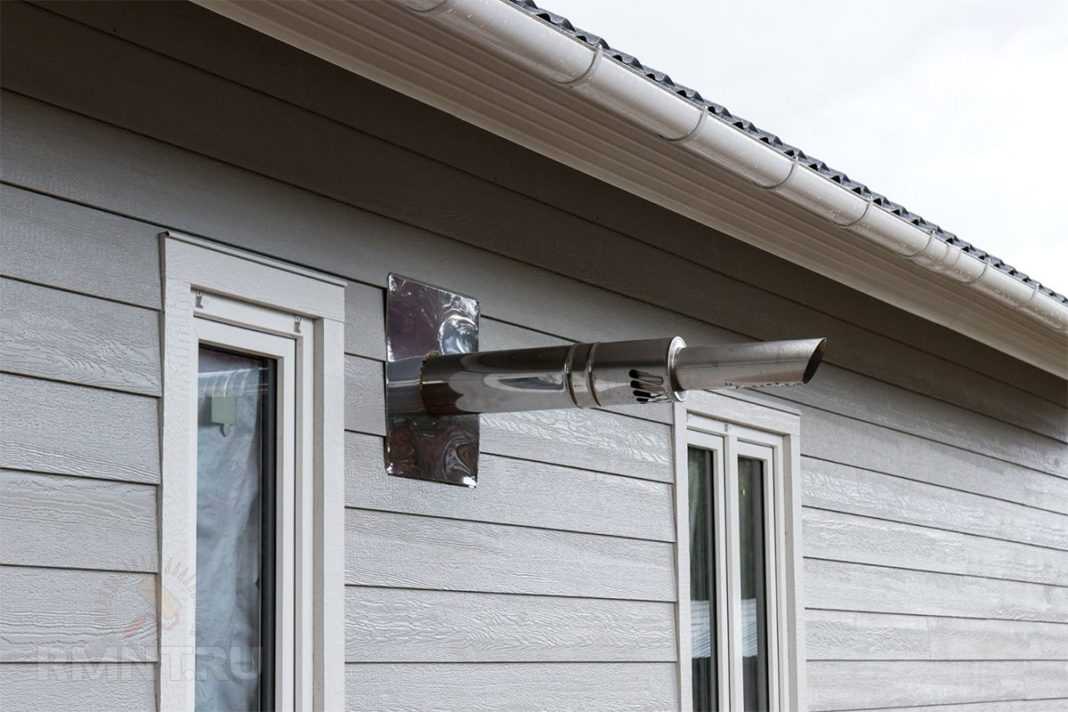

Установка коаксиального дымохода снаружи котла

После этого производится сборка всей конструкции. Все элементы соединяются хомутами. Проем для вывода дымохода заделывается, а труба защищается специальным кожухом. Стыки проема закрываются фартуком.

Монтаж внутреннего дымоотвода

Перед установкой системы отвода продуктов сгорания топлива необходимо убедиться в соответствии диаметров выходного патрубка отопительного устройства и дымохода. Диаметр трубы, выходящей из котла, не должен превышать размер трубы для отвода газов.

Монтаж выполняется в следующем порядке:

1. К специальному патрубку для дымоотведения на котле прикрепляется соединительное колено и тройник. Для двухконтурных моделей дополнительно устанавливается переходной узел. Все соединения фиксируются с помощью хомутов.
2. В стене создается проем для вывода дымоходной трубы наружу.
3. Если дымоходный патрубок расположен сбоку от котла, после установки переходных элементов собирается горизонтальная конструкция для отвода дымовых газов. При этом отверстие для выхода трубы на улицу должно находиться на расстоянии 1,5 метра от креплений к отопительному прибору.
4. Для того чтобы конденсат мог свободно стекать вниз по каналу в специальный сборник, наружная труба устанавливается с небольшим уклоном.
5. Верхнее расположение выходного патрубка на котле значительно упрощает установку дымоотводной системы. Вертикальная сборка осуществляется с помощью специальных кронштейнов. На выходе из крыши дымохода оставляется воздушный зазор, и укладывается негорючий материал. Все стыки покрываются фартуком.

После завершения сборки конструкции необходимо тщательно проверить герметичность всех соединений.

Плюсы и минусы коаксиальных систем дымоудаления

Коаксиальные дымоходы для котлов обладают множеством преимуществ:

1. Увеличение эффективности отопительной системы. Благодаря подогретому воздуху, поступающему с улицы в топку, достигается полное сгорание топлива. Это позволяет избежать затрат на подогрев самого котла, что в свою очередь значительно повышает коэффициент полезного действия (КПД) коаксиальных систем по сравнению с обычными дымоходами.

2. Повышенная безопасность эксплуатации. Воздух, поступающий с улицы, предотвращает перегрев выводимых газов, что в свою очередь увеличивает пожарную безопасность всей конструкции. При этом отверстие в стене, через которое осуществляется вывод дымовых газов, не требует дополнительной изоляции.

3. Широкая область применения. Коаксиальные дымоходы подходят для турбированных котлов, работающих на различных видах топлива.

Однако стоит отметить один недостаток таких систем — возможность образования льда на трубах при низких температурах. Это связано с образованием конденсата в каналах, когда температура отводимых продуктов сгорания опускается ниже точки росы.

Коаксиальные дымоходы значительно эффективнее традиционных систем отвода дыма. Они просты в использовании, безопасны и удобны, а установка таких систем не вызывает затруднений. Относительно высокая стоимость изделий полностью оправдана их эффективностью.

https://youtube.com/watch?v=eewGbUJZk8A

Советы по выбору коаксиального дымохода для конкретных моделей котлов

При выборе коаксиального дымохода для котлов необходимо учитывать несколько ключевых факторов, чтобы обеспечить безопасную и эффективную работу отопительного оборудования. Коаксиальные дымоходы представляют собой конструкции, состоящие из двух труб, одна из которых находится внутри другой. Внешняя труба служит для забора воздуха, а внутренняя — для отвода продуктов сгорания. Это позволяет значительно упростить установку и улучшить эффективность работы котла.

Первым шагом в выборе коаксиального дымохода является определение типа котла. Разные модели могут иметь различные требования к дымоходам, поэтому важно ознакомиться с инструкцией производителя. Например, для настенных газовых котлов часто рекомендуются коаксиальные дымоходы, так как они позволяют использовать воздух из помещения для горения, что особенно актуально в условиях ограниченного пространства.

Следующим аспектом является диаметр дымохода. Он должен соответствовать выходному отверстию котла. Неправильный диаметр может привести к недостаточному тяге или, наоборот, к избыточному давлению, что негативно скажется на работе котла и может стать причиной его поломки. Обычно производители указывают рекомендуемые размеры дымоходов в технической документации.

Также стоит обратить внимание на материал, из которого изготовлен коаксиальный дымоход. Наиболее распространенными материалами являются нержавеющая сталь и пластиковые композиты. Нержавеющая сталь обладает высокой прочностью и устойчивостью к коррозии, что делает ее идеальным выбором для газовых котлов. Пластиковые дымоходы, в свою очередь, могут быть использованы для котлов с низкой температурой отводимых газов, таких как конденсационные модели.

Не менее важным является выбор длины коаксиального дымохода. Дымоход должен быть установлен с учетом всех изгибов и поворотов, так как каждый из них может снижать тягу. Рекомендуется минимизировать количество поворотов и использовать прямые участки, чтобы обеспечить оптимальную работу системы. При этом длина дымохода должна соответствовать рекомендациям производителя котла.

При установке коаксиального дымохода необходимо учитывать и условия эксплуатации. Например, если котел установлен в помещении с высокой влажностью, стоит выбрать дымоход с дополнительной защитой от конденсата. Также важно обеспечить правильную вентиляцию помещения, чтобы избежать недостатка воздуха для горения.

Наконец, стоит обратить внимание на наличие сертификатов и соответствие дымохода стандартам безопасности. Все компоненты системы должны быть сертифицированы и соответствовать действующим нормам, что гарантирует их надежность и безопасность в эксплуатации.

В заключение, выбор коаксиального дымохода для котла — это ответственный процесс, требующий внимательного подхода и учета множества факторов. Правильный выбор обеспечит не только эффективность работы котла, но и безопасность эксплуатации отопительной системы в целом.

Вопрос-ответ

Для каких котлов подходит коаксиальный дымоход?

Коаксиальный дымоход представляет собой простую и безопасную конструкцию, предназначенную для использования с котлами, имеющими закрытую камеру сгорания.

Куда можно выводить коаксиальный дымоход?

— Трубу коаксиального дымохода можно выводить только на улицу! Купить коаксиальный дымоход, самым правильным решением будет помощь квалифицированных специалистов, которые помогут подобрать подходящий вариант с учётом всех нюансов.

Советы

СОВЕТ №1

Перед установкой коаксиального дымохода обязательно ознакомьтесь с инструкцией производителя вашего котла. Это поможет избежать ошибок в монтаже и обеспечит правильную работу системы.

СОВЕТ №2

Убедитесь, что коаксиальный дымоход соответствует требованиям местных норм и стандартов. Это важно для обеспечения безопасности и эффективности работы котла.

СОВЕТ №3

Регулярно проверяйте состояние коаксиального дымохода на наличие загрязнений и повреждений. Чистка и техническое обслуживание помогут предотвратить проблемы с отводом дымовых газов и продлить срок службы системы.

СОВЕТ №4

При выборе коаксиального дымохода обращайте внимание на его диаметр и материал. Неправильный выбор может привести к снижению эффективности работы котла и увеличению риска аварийных ситуаций.
