Печь профессора Бутакова — уникальное устройство, обеспечивающее высокую эффективность отопления и экономию топлива. Разработанная на основе научных исследований, она интересует как профессионалов, так и любителей, стремящихся создать комфортные условия в доме. В статье рассмотрим конструктивные особенности печи, популярные модели и предоставим пошаговую инструкцию по ее изготовлению. Эта информация будет полезна тем, кто хочет улучшить отопление и освоить навыки самостоятельного строительства.

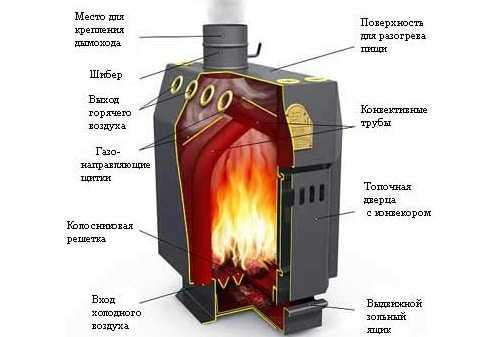

Особенности конструкции
Конструкция печи Бутакова по своему принципу работы и внутренним компонентам весьма схожа с канадской печью Булерьян. Именно эта зарубежная модель послужила основой для разработки отечественного варианта. Главное отличие между этими двумя обогревателями заключается в наличии колосника в печи Бутакова.
Печи Бутакова имеют следующую конструкцию:
- зольник для сбора остатков от процесса горения,
- конвективные трубы,
- колосник,
- дымоход для вывода дыма,
- двухкамерный топливный отсек, где одна камера может быть подключена к газу, а другая предназначена для твердого топлива,
- корпус, выполненный из сваренных листов высококачественного металла.
В некоторых моделях предусмотрена установка варочной панели на верхней поверхности печи.
Печь профессора Бутакова привлекает внимание как профессионалов, так и любителей, благодаря своей эффективности и экономичности. Эксперты отмечают, что основное преимущество этой печи заключается в ее конструкции, которая обеспечивает оптимальное сгорание топлива и минимальные потери тепла. Модели печей варьируются от компактных до более крупных, что позволяет выбрать подходящий вариант для любого помещения.
При изготовлении печи своими руками важно учитывать не только размеры, но и материалы, которые будут использоваться. Специалисты рекомендуют применять огнеупорные кирпичи и качественные теплоизоляционные материалы для повышения долговечности конструкции. Также стоит обратить внимание на правильное проектирование дымохода, что существенно влияет на эффективность работы печи. В целом, печь профессора Бутакова является отличным выбором для тех, кто ценит тепло и комфорт в своем доме.
https://youtube.com/watch?v=CbeQke1_uDE
Принцип работы
Принцип функционирования печи Бутакова основывается на двух ключевых процессах:
- Конвекционный – холодный воздух поступает через отверстие внизу печи. Проходя через конвекционные трубы, он нагревается и выходит через верхние отверстия, наполняя обогреваемое помещение. После того как воздух остывает, он опускается вниз и вновь возвращается в печь.
- Пиролизный – этот процесс происходит в топочной камере. Топливо медленно тлеет, выделяя газ, который затем попадает во вторую камеру, где смешивается с кислородом и полностью сгорает.
| Особенность / Модель / Этап изготовления | Описание / Характеристика | Примечания / Советы |
|---|---|---|
| Особенности печи Бутакова | ||
| Конвекционный принцип работы | Быстрый и равномерный нагрев помещения за счет циркуляции воздуха. | Воздух нагревается между топкой и внешним кожухом. |
| Высокий КПД | Эффективное использование топлива, экономия дров. | Достигается за счет дожигания газов и большой площади теплообмена. |
| Длительное горение | Возможность работы на одной закладке дров до нескольких часов. | Зависит от объема топки и регулировки подачи воздуха. |
| Простота конструкции | Относительно легкое изготовление и обслуживание. | Отсутствие сложных механизмов и электроники. |
| Универсальность топлива | Возможность использования дров, брикетов, отходов деревообработки. | Не рекомендуется использовать уголь из-за высокой температуры горения. |
| Популярные модели (промышленные) | ||
| Профессор Бутаков Инженер | Компактная модель для небольших помещений. | Мощность от 6 кВт. |
| Профессор Бутаков Доцент | Средняя по мощности, подходит для дач и гаражей. | Мощность от 9 кВт. |
| Профессор Бутаков Студент | Самая маленькая модель, для временного обогрева. | Мощность от 4 кВт. |
| Профессор Бутаков Академик | Мощная печь для больших домов и производственных помещений. | Мощность от 15 кВт и выше. |
| Изготовление своими руками | ||
| Этап 1: Проектирование и чертежи | Разработка схемы печи, определение размеров и материалов. | Изучите готовые чертежи, адаптируйте под свои нужды. |
| Этап 2: Подготовка материалов | Листовой металл (сталь 3-5 мм), профильные трубы, дверцы, колосники. | Используйте жаропрочную сталь для топки. |
| Этап 3: Изготовление топки | Сварка стенок, дна и верхней части топки. | Обеспечьте герметичность швов. |
| Этап 4: Изготовление конвекционного кожуха | Сварка внешнего кожуха, оставляя зазоры для циркуляции воздуха. | Зазоры должны быть достаточными для эффективного нагрева. |
| Этап 5: Установка дверцы и колосников | Монтаж топочной и зольной дверцы, установка колосниковой решетки. | Используйте жаропрочные уплотнители для дверцы. |
| Этап 6: Монтаж дымохода | Подключение дымоходной трубы к печи. | Обеспечьте хорошую тягу, используйте сэндвич-дымоход. |
| Этап 7: Испытание и покраска | Пробный запуск печи, проверка на герметичность, покраска жаропрочной краской. | Проводите испытания на улице или в хорошо проветриваемом помещении. |
Интересные факты
Вот несколько интересных фактов о печах профессора Бутакова:
-
Эффективность и экономия топлива: Печи профессора Бутакова отличаются высокой теплотворной способностью и эффективностью. Они способны обогревать большие площади при минимальных затратах топлива благодаря особой конструкции, которая обеспечивает длительное горение и максимальное использование тепла.
-
Модульная конструкция: Печи Бутакова могут быть собраны из различных модулей, что позволяет адаптировать их под конкретные условия и потребности. Это делает их универсальными и удобными для установки в различных помещениях, от дач до жилых домов.
-
Изготовление своими руками: Многие энтузиасты выбирают изготовление печи Бутакова самостоятельно. Существуют подробные чертежи и инструкции, которые позволяют даже новичкам в строительстве создать эффективную и безопасную печь. Это не только экономит средства, но и дает возможность индивидуализировать дизайн и функциональность устройства.
https://youtube.com/watch?v=8PimUpLhj4A
Преимущества и недостатки
У печи профессора Бутакова имеется значительно больше явных достоинств, чем недостатков, а именно:
- Одним из ключевых достоинств является экономичность. Благодаря пиролизу, одна закладка твердого топлива обеспечивает 8-12 часов автономной работы устройства.
- Еще одним важным преимуществом является высокий коэффициент полезного действия (около 80%). Этот показатель в значительной степени зависит от количества конвекционных трубок: чем их больше, тем выше теплоотдача.
- Печь Бутакова считается экологически чистой благодаря полному сгоранию топлива.
- Установка такой печи не требует специальных навыков или знаний.
- Особая конструкция обеспечивает быстрый и равномерный обогрев помещения.
- Толстые металлические стенки увеличивают уровень пожарной безопасности.
- Доступная цена.
- Эстетический вид подходит для различных стилей интерьера.
- Долговечность. Печь Бутакова изготовлена из качественных материалов, которые прослужат долго. Однако важно не забывать о регулярной очистке от золы, для чего предусмотрена специальная емкость, которую можно очищать даже во время работы.
- Возможность разогрева и приготовления пищи на верхней поверхности печи.
Тем не менее, у этой конструкции есть и некоторые недостатки:
- После полного сгорания топлива печь быстро теряет тепло.
- Данная печь значительно сушит воздух в обогреваемом помещении. Для решения этой проблемы необходимо организовать качественную вентиляцию.
- Стенки печи нагреваются до высоких температур. При осторожном использовании можно избежать ожогов.
Модельный ряд печей Бутакова
Профессор Бутаков выбрал оригинальные названия для своих печных моделей.
Эти печи различаются по мощности, габаритам и способности отапливать разные площади помещений.
Шесть ключевых моделей печей Бутакова:
- Гимназист – самая компактная модель с мощностью до 6 кВт. Она способна обогревать площадь до 100 квадратных метров. В последующих версиях (Гимназист-2 и Гимназист-3) предусмотрена панель для приготовления пищи.
- Студент – самая востребованная модель с мощностью до 9 кВт. Она подходит для помещений площадью до 150 кв.м. В этой печи имеется возможность регулировки тяги.
- Инженер – отличный выбор для загородного дома. Мощность достигает 15 кВт, а площадь, которую она может отапливать, составляет до 250 кв.м.
- Доцент – хороший вариант для больших жилых домов и небольших производственных помещений. Максимальная мощность составляет 25 кВт, что позволяет отапливать площади до 500 кв.м.
- Профессор – предназначена для обогрева крупных складов и производств. Мощность этой модели достигает 40 кВт, а площадь отапливаемого помещения – до 1000 кв.м.
- Академик – самая мощная модель печей Бутакова с мощностью 55 кВт, способная отапливать площади до 1200 кв.м.
Все модели отличаются по количеству загружаемого топлива, размерам, весу, толщине стенок и диаметру дымохода.
Самостоятельное изготовление печи Бутакова
Чтобы создать печь Бутакова самостоятельно, вам понадобятся соответствующие чертежи. С их помощью процесс сборки станет простым и не займет много времени.

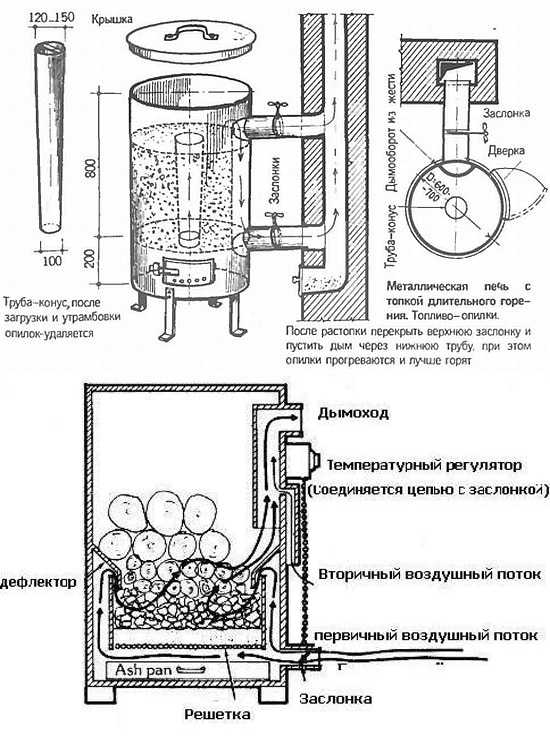

Примерные чертежи для самодельной печи Бутакова:
С использованием чертежей печь Бутакова можно собрать в кратчайшие сроки. Существует 6 основных моделей печей Бутакова.
Процесс изготовления можно разбить на несколько этапов:
- Этап 1. Первым делом необходимо сварить металлический цилиндр. Для этого отлично подойдет бочка с толщиной металла не менее 10 мм. Если такой бочки нет, можно сварить листы в нужную форму.
- Этап 2. Далее нужно вырезать из листа металла такого же размера круг, который будет на 2 см меньше диаметра основного цилиндра. В центре этого круга следует вырезать круглое отверстие диаметром от 5 до 10 см.
- Этап 3. Теперь необходимо взять трубу, диаметр которой соответствует центральному отверстию на металлическом круге, и приварить её к этому кругу. Снизу на металлический диск нужно приварить швеллеры в горизонтальном положении.
- Этап 4. На верхней части цилиндра устанавливается металлическая крышка с отверстием для трубы, выходящей из внутреннего диска. Протяните трубу и заварите крышку.
- Этап 5. На выходящей трубе следует установить заслонку, которая будет задерживать дым.
- Этап 6. В верхней части цилиндра необходимо сделать отверстие диаметром около 15-20 см для дымохода.
- Этап 7. В нижней части цилиндра нужно сделать два отверстия. Одно будет служить топливным окошком, а через другое можно очищать печь от золы. На отверстиях должны быть дверцы с ручками.
- Этап 8. Завершающий этап создания печи Бутакова своими руками. Печь устанавливается на прочное основание (кирпич или бетон), приваривается труба дымохода, и заделываются все отверстия для достижения необходимой герметичности.
После установки самодельной печи можно закрепить специальный отражатель на соседние стены для повышения эффективности и безопасности.
Благодаря своей экономичности и высокому КПД, такая печь является одним из лучших решений для отопления частных домов. Изготовить печь профессора Бутакова своими руками может каждый, главное — следовать пошаговой инструкции и сверяться с чертежами.
https://youtube.com/watch?v=jgFG0p0v7tE
Советы по эксплуатации и обслуживанию
Печь профессора Бутакова, благодаря своей уникальной конструкции и высокому КПД, требует особого подхода к эксплуатации и обслуживанию. Чтобы обеспечить долговечность и эффективность работы печи, следует учитывать несколько ключевых аспектов.
Регулярная чистка
Одним из основных условий для нормальной работы печи является регулярная чистка дымохода и топки. Накопление сажи и копоти может привести к снижению тяги и увеличению риска возникновения пожара. Рекомендуется проводить чистку не реже одного раза в месяц в отопительный сезон. Для этого можно использовать специальные щетки и инструменты, которые помогут удалить отложения из дымохода и топки.
Контроль за топливом
Для достижения максимальной эффективности печи важно правильно подбирать топливо. Печь Бутакова лучше всего работает на сухих дровах, которые имеют низкое содержание влаги. Влажные дрова не только снижают теплоотдачу, но и способствуют образованию сажи. Рекомендуется использовать древесину, которая была заготовлена не менее года назад. Также стоит избегать использования синтетических материалов и отходов, так как они могут выделять токсичные вещества при горении.
Температурный режим
Важно следить за температурным режимом работы печи. Печи профессора Бутакова имеют возможность регулировки подачи воздуха, что позволяет контролировать интенсивность горения. Важно не допускать перегрева печи, так как это может привести к деформации конструкции и снижению ее срока службы. Рекомендуется поддерживать оптимальную температуру, которая обеспечит эффективное сжигание топлива и минимизирует образование сажи.
Проверка герметичности
Герметичность печи играет важную роль в ее работе. Регулярно проверяйте уплотнительные элементы, такие как дверцы и швы. Если вы заметили, что печь начинает дымить или появляются трещины, это может свидетельствовать о нарушении герметичности. В таких случаях необходимо провести ремонт или замену уплотнителей, чтобы избежать утечек дыма и потерь тепла.
Обслуживание системы дымоотведения
Система дымоотведения также требует регулярного осмотра. Убедитесь, что дымоход не забит и свободно пропускает дым. Если вы заметили, что дым выходит с трудом или появляется запах дыма в помещении, это может указывать на необходимость чистки или ремонта дымохода. Также стоит обратить внимание на наличие трещин и коррозии в дымоходе, которые могут привести к его разрушению.
Плановое техническое обслуживание
Рекомендуется проводить плановое техническое обслуживание печи не реже одного раза в год. Это включает в себя полную проверку всех элементов конструкции, очистку и, при необходимости, замену изношенных деталей. Такой подход поможет избежать серьезных поломок и продлить срок службы печи.
Следуя этим простым советам по эксплуатации и обслуживанию, вы сможете обеспечить надежную и эффективную работу печи профессора Бутакова на протяжении многих лет. Правильный уход за печью не только повысит ее эффективность, но и сделает использование более безопасным и комфортным.
Вопрос-ответ
Чем можно топить печь на отработке?
Печь на отработке масла обычно может использовать и другие виды топлива — солярку, керосин, мазут. Есть и печи на отработавшем масле, укомплектованные газовой горелкой.
Из чего сделана печь?
Глинобитные — изготавливаются из глины. Кирпичные — из глиняного кирпича. Каменные — из природного камня. Металлические (например, буржуйка и печь Франклина).
Советы
СОВЕТ №1
Перед тем как начать изготовление печи профессора Бутакова, тщательно изучите все доступные материалы и чертежи. Убедитесь, что вы понимаете принцип работы печи и ее особенности, чтобы избежать ошибок в процессе сборки.
СОВЕТ №2
Выбирайте качественные материалы для изготовления печи. Используйте жаропрочные кирпичи и сталь, чтобы обеспечить долговечность и безопасность конструкции. Это поможет избежать перегрева и повреждений в будущем.
СОВЕТ №3
Обратите внимание на вентиляцию и дымоход. Правильная установка этих элементов критически важна для эффективной работы печи и предотвращения задымления помещения. Не пренебрегайте рекомендациями по их размещению.
СОВЕТ №4
Если вы не уверены в своих силах, рассмотрите возможность консультации с опытными мастерами или посещения мастер-классов. Это поможет вам избежать распространенных ошибок и улучшить качество вашей работы.
