Печь-ракета: возможности применения и сборка своими руками для дачи

Печь-ракета — эффективное и экономичное устройство для обогрева и приготовления пищи, популярное среди любителей активного отдыха и самоделкиных. В статье рассмотрим применение печи-ракеты, её преимущества перед традиционными источниками тепла и предоставим пошаговую инструкцию по сборке. Создание печи-ракеты поможет сэкономить на отоплении и сделать быт более автономным и комфортным.

Как работает отопительный прибор?

Существует две основные причины, по которым данное устройство получило свое характерное название: это специфический звук, возникающий при сжигании топлива, и простая форма конструкции, напоминающая перевернутый детский рисунок ракеты.

Интересно, что гул во время работы печи указывает на неэффективный режим горения, в идеале печь должна издавать тихий и ровный шорох. Также можно встретить более полное название этого устройства – ракетная печь Широкова-Храмцова.

Такие печи могут быть как переносными, так и стационарными. Простые мобильные версии были созданы для использования в походных условиях и предназначены для приготовления пищи и подогрева воды.

Более мощная стационарная печь-ракета, работающая на длительное время, оснащена специальным колпаком, который направляет тепло от дыма в помещение. В начале процесса воздух поступает в ограниченном объеме, и при сжигании топлива образуются пиролизные газы. В нижней части вертикального сегмента трубы эти газы дожигаются: сюда поступает вторичный воздух через отдельный канал.

Продукты сгорания, обладающие высокой температурой, поднимаются к колпаку, постепенно остывают, опускаются между стенками и попадают в дымоход. На них воздействует естественная тяга в этом канале, а также новые газы, поступающие из топливника, и сила тяжести. Чтобы максимально эффективно использовать тепло и направить его на обогрев помещения, к печи добавляют дымовые каналы сложной конфигурации, которые интегрируются в конструкцию лежанки.

Печь-ракета привлекает внимание как эффективное и экономичное решение для обогрева помещений. Эксперты отмечают, что благодаря высокой теплотворной способности и минимальному расходу топлива, такие печи становятся все более популярными среди дачников и владельцев загородных домов. Возможность собрать печь своими руками делает ее доступной для широкой аудитории. При этом важно учитывать правильные материалы и технологии, чтобы обеспечить безопасность и эффективность работы устройства. Специалисты рекомендуют изучить схемы и инструкции, а также обратить внимание на особенности вентиляции и теплоизоляции. В результате, печь-ракета может стать не только источником тепла, но и интересным проектом для любителей DIY.

https://youtube.com/watch?v=sp9vxVWS4DU

Варианты конструкции ракетных печей

Если вы планируете самостоятельно собрать печь-ракету, рекомендуется воспользоваться чертежами переносной модели «Робинзон». Эта конструкция изготавливается из обрезков профильной трубы и металлической подставки на ножках. Все этапы работы сводятся к сварочным процессам. Схемы могут быть разнообразными, допускается использование труб с различным сечением, однако в этом случае необходимо корректировать все параметры в соответствии с пропорциями.

Для создания более крупных отопительных устройств можно использовать металлическую бочку объемом 200 литров или газовый баллон. Из этих материалов формируется внешний колпак, а для сборки внутренних компонентов применяются шамотный кирпич или трубы среднего диаметра. Если в качестве основы взять газовый баллон, можно получить как мобильное устройство, так и стационарный агрегат с лежанкой.

Наиболее сложным этапом перед началом сборки является расчет тепловой мощности устройства. Мастера советуют использовать готовые чертежи с указанием исходных материалов. При выборе схемы важно сопоставить предполагаемые размеры печи с площадью, которую необходимо отапливать.

Для повышения эффективности печей были разработаны различные модификации, которые способны более эффективно накапливать тепло:

• печь-плита,
• с водяным контуром,
• с лежанкой.

Первый тип имеет увеличенную варочную поверхность, на которой можно одновременно использовать несколько кастрюль. Вертикальная труба с топкой и дверцей располагается непосредственно под плитой, под которой проходит горизонтальный канал. Горячий воздух нагревает варочную поверхность как напрямую, так и через канал. Уличная модель оборудована устойчивыми ножками, что обеспечивает надежность и безопасность конструкции.

Печь-ракета может быть дополнена варочной поверхностью.

Печь с водяным контуром устанавливается на бетонной основе, что предотвращает возможные перекосы. Жаровой канал и топочное отделение, выложенные из кирпича, составляют нижнюю часть устройства, здесь также предусмотрен зольник (дрова загружаются вертикально). Стальная труба, представляющая собой вертикальный канал, изолируется термоизоляцией и обшивается наружным корпусом. На последнем устанавливается теплообменник с водяной рубашкой.

Модель с лежанкой отличается значительными размерами, пристройка напоминает софу или кровать. При желании можно уложить матрас и использовать это место как дополнительное спальное пространство. Лежанка выкладывается из камней, соединенных глиной, или кирпичей.

Интересные факты

Вот несколько интересных фактов о печи-ракетах и их применении:

1. Эффективность сжигания: Печи-ракеты отличаются высокой эффективностью сжигания топлива благодаря своей конструкции. Они используют принцип «ракетного» сгорания, при котором воздух подается снизу, что обеспечивает более полное сгорание древесины и минимизирует выбросы дыма. Это делает их экологически чистым вариантом для обогрева.

2. Простота сборки: Печи-ракеты можно собрать своими руками из доступных материалов, таких как кирпичи, трубы и металлические контейнеры. Существует множество инструкций и видеоуроков, которые помогают новичкам в этом процессе. Это делает их популярными среди любителей DIY (сделай сам) и тех, кто хочет сэкономить на отоплении.

3. Многофункциональность: Печи-ракеты могут использоваться не только для обогрева помещений, но и для приготовления пищи. Их конструкция позволяет устанавливать на них кастрюли и сковороды, что делает их отличным вариантом для кемпинга или дачи. Некоторые модели даже могут быть адаптированы для использования в качестве водонагревателей.

https://youtube.com/watch?v=xhKvNl49wHA

Преимущества и недостатки ракетных печей

Основным преимуществом данного варианта является его низкая стоимость, как в плане расходных материалов, так и трудозатрат. Используя трубы, баллон и металлопрофиль, можно создать устройство, которое станет экономичным и эффективным решением для отопления жилья в условиях сурового климата.

Опытные мастера быстро создают впечатляющие кирпичные конструкции, которые могут органично вписаться даже в самый взыскательный интерьер. В этом случае оформление сводится к скрытию крышки топливного отсека и выступающего колпака, в то время как остальные элементы и дымоходы остаются вне поля зрения.

Для достижения высокой эффективности работы печи необходимо избегать использования сырых дров, а также не следует стремиться к ревущему режиму, оправдывающему свое название – лучше ограничиться ручной подачей воздуха.

Использование сырых дров значительно снижает эффективность печи.

Еще одним значительным плюсом данного устройства является возможность применения теплового аккумулятора: водяной контур в сочетании с лежанкой позволяет максимально использовать энергию для отопления и минимизировать потери через дымоход.

Недостатки данной конфигурации:

• необходимость ручного управления, отсутствие автоматизации,
• частая загрузка топлива,
• колпак сильно нагревается, прикосновение к нему может привести к ожогам.

Это последнее обстоятельство вызывает сомнения в целесообразности использования простых ракетных печей в домах, где есть дети.

Собираем ракетную печь своими руками

Мастера, как правило, выбирают один из двух подходов – создают устройство из газового баллона или из кирпича. Первый способ проще в реализации, тогда как второй чаще применяется для построения полноценного отопительного оборудования, способного обслуживать жилые помещения.

Печь-ракета из газового баллона

Для выполнения работы вам понадобятся следующие материалы:

• пустой газовый баллон,
• профильная труба для создания загрузочного бункера и топливника (стандартный размер – 150х150 мм),
• труба диаметром 100 мм для дымохода,
• листовая сталь толщиной не менее 3 мм,
• трубы диаметром 150 мм и 70 мм для формирования вертикального канала (это внутренний элемент),
• утеплитель, например, базальтовое волокно.

Сначала необходимо удалить вентиль у баллона и заполнить его водой, чтобы аккуратно срезать верхнюю часть вдоль шва. Затем выполняются боковые проемы, в которые будут установлены дымоход и топливник. В соответствии с основным чертежом производится установка профильных труб и вертикального канала.

На финальном этапе приваривается верхняя часть, после чего тщательно проверяются швы на герметичность. Для обеспечения необходимой тяги труба должна быть расположена над топливником так, чтобы её высота составляла не менее 4 метров.

Печь-ракета из кирпича

Здесь не стоит использовать керамический кирпич; лучше выбрать шамотный, так как именно он подходит для данной конструкции. В состав раствора также следует добавить шамотную глину. Кроме этого, вам понадобятся:

• дверцы – для поддува, топки и чистки,
• варочная плита,
• металлическая панель-полка, устанавливаемая в задней части печи,
• асбестовый лист, который будет служить прокладкой между кирпичом и металлическими элементами,
• труба для дымохода,
• цементная смесь для фундамента,
• деревянные или пластиковые рейки, которые помогут установить ширину швов (после высыхания раствора их убирают).

Для создания основания необходимо выкопать яму, тщательно утрамбовать дно и залить фундамент. Когда он полностью высохнет, его следует изолировать жаропрочным материалом, например, базальтовым картоном. После этого можно переходить к выкладке камеры сгорания, загрузочного бункера и вертикального канала. В торцевой части камеры сгорания нужно предусмотреть дверцу для очистки зольника.

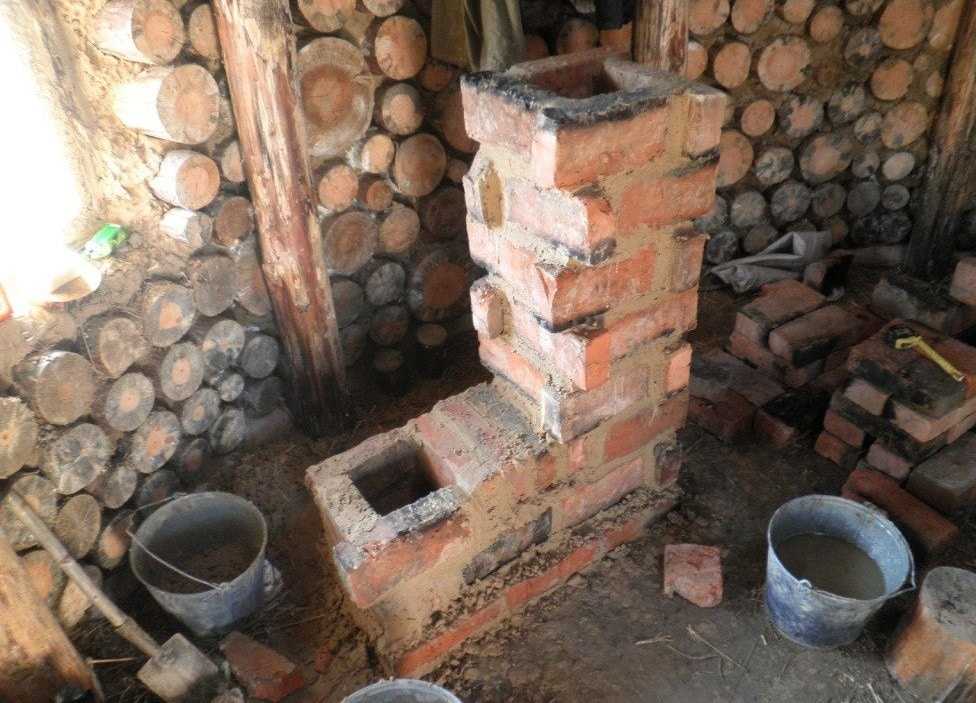

Кирпичная печь-ракета отличается простотой и надежностью конструкции.

После того как глина высохнет, яму засыпают, а на вертикальный канал устанавливают трубу нужного размера (можно использовать небольшую бочку диаметром около 450-460 мм). В пространство между стенками трубы и кладкой помещают огнеупорный утеплитель, чаще всего это базальтовая вата.

Затем на заготовку устанавливают колпак, который можно сделать из металлической бочки диаметром около 600 мм. Не забудьте оснастить ее патрубком для соединения с дымоходом (вставьте его в соответствующий вырез). Бочку переворачивают, и этот элемент оказывается в нижней части. Далее действуйте по необходимости: либо создайте дымообороты для лежанки, либо направьте дымоход прямо на улицу.

Обратная сторона кирпичных моделей выглядит довольно аккуратно, поэтому печь-ракета может быть собрана не только у стены, но и в центре комнаты. Часто тепловой узел и дымоходную трубу облицовывают огнеупорными отделочными материалами, что создает оригинальное и многофункциональное дополнение к интерьеру. Часто под разделочной полкой остается пустое пространство, которое можно использовать как мини-хранилище для сушки дров.

Основными преимуществами дровяной печи-ракеты являются ее низкая стоимость и простота самостоятельного изготовления. Хотя это решение может быть не всегда целесообразным для установки в новом частном доме, для дачи, предназначенной для сезонного использования, это отличный вариант. Модель не боится длительных перерывов между растопками и быстро прогревает помещение.

https://youtube.com/watch?v=Xwfw2qMxVG4

Советы по эксплуатации и обслуживанию печи-ракеты

Печь-ракета, благодаря своей высокой эффективности и простоте конструкции, становится все более популярной среди любителей загородной жизни и активного отдыха. Однако для того чтобы она служила долго и эффективно, необходимо следовать определенным рекомендациям по эксплуатации и обслуживанию.

Правильная установка

Перед началом эксплуатации печи-ракеты важно правильно ее установить. Убедитесь, что печь стоит на ровной, устойчивой поверхности, вдали от легковоспламеняющихся материалов. Рекомендуется использовать огнеупорные материалы для основания, чтобы предотвратить перегрев и повреждение пола.

Выбор топлива

Для печи-ракеты лучше всего подходит древесина, но важно выбирать качественное топливо. Используйте сухие и хорошо просушенные дрова, так как влажные дрова могут привести к образованию смолы и сажи, что негативно скажется на работе печи. Также можно использовать древесные отходы, такие как щепа или стружка, но они должны быть также сухими.

Регулярная чистка

Чистка печи-ракеты является важной частью ее обслуживания. Регулярно проверяйте дымоход и топливный канал на наличие сажи и других отложений. Рекомендуется проводить чистку не реже одного раза в месяц в период активного использования. Для этого используйте специальные щетки и инструменты, чтобы удалить накопившиеся загрязнения.

Контроль температуры

Следите за температурой в печи. Печи-ракеты работают наиболее эффективно при определенной температуре, поэтому важно не перегревать их. Используйте термометр для контроля температуры и избегайте перегрева, который может привести к повреждению конструкции.

Проверка герметичности

Регулярно проверяйте герметичность соединений и швов печи. Если вы заметили трещины или повреждения, их необходимо немедленно устранить. Это поможет избежать утечек дыма и повысит эффективность работы печи.

Обслуживание дымохода

Дымоход печи-ракеты также требует внимания. Убедитесь, что он не забит и свободно пропускает дым. Если вы заметили, что дымоход плохо работает, возможно, потребуется его прочистка или даже замена. Также следите за тем, чтобы в дымоходе не образовывались конденсат и сажа, которые могут привести к пожару.

Использование защитных средств

При эксплуатации печи-ракеты рекомендуется использовать защитные средства, такие как перчатки и очки, особенно во время чистки и обслуживания. Это поможет избежать ожогов и других травм.

Сезонное обслуживание

Перед началом отопительного сезона проведите полное обследование печи. Проверьте все соединения, состояние дымохода и наличие повреждений. Если печь использовалась в течение сезона, рекомендуется провести более тщательную чистку и проверку всех элементов.

Следуя этим простым советам, вы сможете обеспечить долгую и эффективную работу вашей печи-ракеты, наслаждаясь ее преимуществами в любое время года.

Вопрос-ответ

Каковы основные преимущества печи-ракеты по сравнению с традиционными печами?

Печи-ракеты обладают высокой эффективностью, так как они используют принцип прямого сжигания топлива, что позволяет значительно сократить расход дров. Кроме того, они быстро нагреваются и обеспечивают длительное тепло, что делает их идеальными для использования в условиях ограниченного пространства или при необходимости быстрого обогрева.

Какие материалы необходимы для сборки печи-ракеты своими руками?

Для сборки печи-ракеты вам понадобятся такие материалы, как стальные трубы (для топки и дымохода), огнеупорный кирпич (для создания теплоаккумулятора), а также жаропрочные клеи и герметики. Также могут понадобиться инструменты для резки и сварки металла, а также средства защиты.

Можно ли использовать печь-ракету для приготовления пищи?

Да, печь-ракета может быть использована для приготовления пищи. Благодаря высокой температуре и направленному потоку горячих газов, она позволяет быстро и эффективно готовить блюда. Вы можете установить кастрюли или сковороды на верхнюю часть печи или использовать специальные решетки для гриля.

Советы

СОВЕТ №1

Перед началом сборки печи-ракеты тщательно изучите все доступные материалы и схемы. Обратите внимание на размеры и пропорции, так как они влияют на эффективность работы печи. Используйте качественные и термостойкие материалы, чтобы обеспечить безопасность и долговечность конструкции.

СОВЕТ №2

При выборе места для установки печи-ракеты учитывайте вентиляцию и безопасность. Убедитесь, что печь расположена на огнеупорной поверхности и вдали от легковоспламеняющихся материалов. Также важно обеспечить хороший доступ к печи для удобства эксплуатации и обслуживания.

СОВЕТ №3

Экспериментируйте с различными типами топлива, чтобы найти наиболее эффективный вариант для вашей печи-ракеты. Древесина, щепки и даже отходы могут дать разные результаты по теплоотдаче и времени горения. Не забывайте следить за качеством топлива, чтобы избежать образования дыма и сажи.

СОВЕТ №4

После сборки печи проведите тестирование, чтобы убедиться в ее работоспособности. Начните с небольшого количества топлива и постепенно увеличивайте его, наблюдая за поведением печи. Это поможет вам выявить возможные недостатки и внести необходимые коррективы в конструкцию.
