Печка на отработке – дешево и сердито для дачи

В условиях роста цен на энергоносители печка на отработанном масле становится популярным решением для отопления домов и дач. Эта статья посвящена преимуществам печей на отработке, их принципу работы и особенностям установки. Рассмотрим, как такая система может снизить затраты на отопление, а также поделимся советами по выбору и эксплуатации оборудования.

История создания

Первые печи, работающие на отработанном масле, начали появляться еще в советские времена, когда Никита Сергеевич Хрущев инициировал выдачу земельных участков для дачного строительства. В связи с этим, дачные домики требовали отопления в весенний и осенний периоды. Некоторые дачники использовали буржуйки на дровах, однако дрова в то время были недешевыми, а за незаконную вырубку леса можно было понести серьезные последствия. Бензин также имел свою цену, что привело к возникновению идеи о создании печей, похожих на керогазы, которые предназначались для готовки, но не могли использоваться для обогрева помещений.

Эксперты в области отопительных систем отмечают, что использование печей на отработанном масле становится все более популярным среди владельцев частных домов и дач. Это решение позволяет значительно сократить расходы на отопление, так как отработанное масло зачастую доступно по низкой цене или даже бесплатно. Однако специалисты предупреждают, что при использовании таких печей необходимо соблюдать определенные меры безопасности и следить за качеством топлива. Неправильная эксплуатация может привести к образованию вредных выбросов и загрязнению окружающей среды. Тем не менее, при соблюдении всех рекомендаций, печи на отработке могут стать экономически выгодным и эффективным решением для отопления.

https://youtube.com/watch?v=GdUYVS86Yzw

Топливо

Для данной печи используется так называемая отработанная жидкость – это отработанное моторное или трансмиссионное масло, которое сливается из автомобилей на станциях технического обслуживания. Также можно применять производственное масло. Для организаций утилизация таких отходов, относящихся к классу высокой опасности, обойдется довольно дорого, поэтому они часто готовы продать отработанное масло по минимальной цене или даже отдать его бесплатно.

При правильном сгорании этот вид топлива не выделяет копоти и не образует сажи, его можно найти практически на любой СТО. Однако в современном масле могут содержаться различные спирты, добавки и влага, поэтому его необходимо фильтровать и очищать. Кроме того, в холодное время года его следует хранить в теплом помещении, так как оно может замерзнуть. Если теплого помещения нет, то бочку с маслом можно разместить в глубокой яме, ниже уровня замерзания.

Интересные факты

Вот несколько интересных фактов о печках на отработанном масле:

1. Экономия ресурсов: Использование отработанного масла в качестве топлива позволяет значительно сократить затраты на отопление. Это особенно актуально для промышленных предприятий и мастерских, где образуется большое количество отработанного масла. Печи на отработке могут снизить расходы на отопление до 70%.

2. Экологические преимущества: Печи на отработанном масле помогают утилизировать отходы, которые в противном случае могли бы загрязнять окружающую среду. Сжигание отработанного масла в специализированных печах позволяет снизить количество вредных выбросов по сравнению с несанкционированным сжиганием или выбросом в природу.

3. Простота конструкции: Печи на отработанном масле часто имеют простую и надежную конструкцию, что делает их доступными для самостоятельного изготовления. Многие мастера создают такие печи своими руками, используя доступные материалы и технологии, что делает их популярными среди дачников и владельцев небольших производств.

https://youtube.com/watch?v=Hmu_F0ggIDU

Принцип работы

Самодельная печь, работающая на отработанном масле, функционирует по принципу пиролиза, что подразумевает разложение молекул топлива на его основные компоненты. Эти компоненты, взаимодействуя с молекулами кислорода, окисляются, выделяя тепло в окружающую среду. Процесс сгорания масляных паров является саморегулируемым и поддерживается на стабильном уровне температуры. Хотя теоретически можно изменять эту температуру, увеличивая или уменьшая подачу кислорода, поддерживать постоянное значение не удастся. Это также приведет к увеличению объема выхлопных газов и сажи в дымоходе. По завершении горения происходит охлаждение, а также выброс водяного пара, окиси азота и других продуктов сгорания в атмосферу.

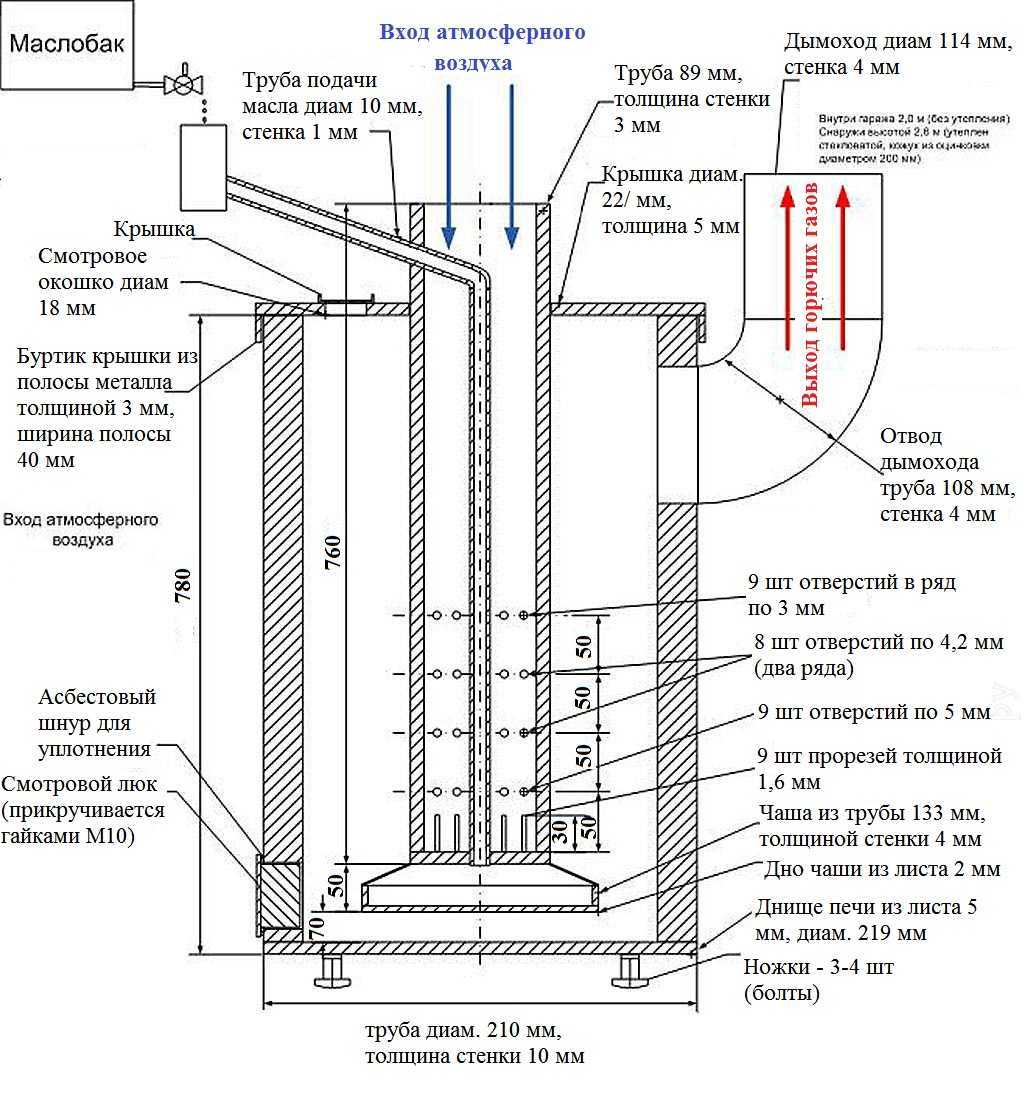

Рассмотрим процесс сгорания топлива на примере простой конструкции печи, работающей на отработанном масле. Схема устройства включает нижний бак, трубу с отверстиями и верхний бак.

В нижний резервуар заливается топливо, а на его поверхность добавляется небольшое количество бензина или другого растворителя. Бензин поджигается с помощью фитиля, прикрепленного к длинной проволоке.

Загоревшееся вещество на поверхности масла выделяет тепловую энергию, которая нагревает само масло. В результате масло начинает кипеть, образуя летучие пары, которые поступают в среднюю часть печи. Под воздействием притока воздуха эти пары воспламеняются, создавая устойчивое пламя. Примерно через десять минут печь начинает работать в стабильном режиме.

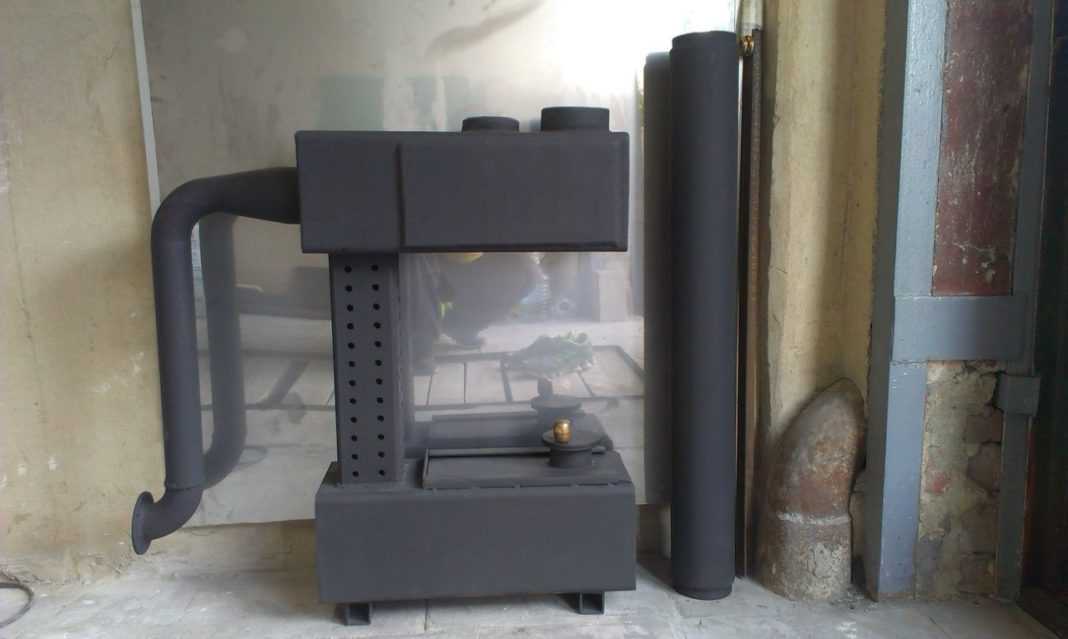

Схема печки на отработанном масле

Любая печь, работающая на отработанном масле, состоит из трех основных компонентов:

• Нижняя секция или камера-испаритель, где осуществляется процесс пиролиза,
• Средняя секция, в которой происходит сжигание пиролизных газов,
• Верхняя секция, где расщепленные фракции топлива дожигаются и охлаждаются.

Конструкция печи на отработанном масле

Нижняя секция представляет собой просторный закрытый бак с резервуаром для топлива. Бак может быть выполнен как в квадратной, так и в круглой форме. Толщина стенок составляет 4 мм. Верхняя секция, сам бак и ножки, изготовленные из уголков или толстых труб, соединены в единую конструкцию. Дроссельное отверстие у топливного бака обычно остается открытым, через него и происходит розжиг с помощью факела.

Средняя секция – это вертикальная труба с отверстиями для поступления кислорода. Толщина трубы должна составлять 4-5 мм. В соответствии с проектом, на трубе должно быть 48 отверстий диаметром 9 мм, расположенных горизонтальными рядами по 8 отверстий – всего 6 равномерных рядов.

Верхняя секция или камера дожига оборудована вваренной трубой диаметром 100 мм и высотой 130 мм, предназначенной для установки дымохода. По форме верхняя секция схожа с нижней, но внутри нее сверху устанавливается перегородка, которая помогает задерживать нагретые продукты сгорания паров масла, не позволяя им сразу попасть в дымоход. Толщина верхней крышки камеры дожига должна быть больше, чем у остальных частей печи – 6 мм.

Размеры печи на отработанном масле должны соответствовать уже проверенным проектам – отклонение от заданных параметров может привести к снижению КПД и ухудшению работы устройства.

Для удобства эксплуатации печь можно оснастить системой непрерывной подачи топлива. Принцип ее работы основан на известном с школьных времен принципе сообщающихся сосудов. На одном уровне с камерой-испарителем устанавливается стальная емкость для масла, соединенная с ней трубой для подачи топлива. Расстояние между двумя баками должно составлять не менее полуметра.

Печь на отработанном масле должна иметь дымоход высотой не менее 4 метров. Он не обязательно должен быть полностью вертикальным – в помещении рекомендуется делать колена под углом 45º, чтобы большая часть тепла оставалась внутри комнаты, а не уходила в трубу. Уличная часть дымохода, как правило, остается вертикальной.

Резервуар для шлама не должен быть разборным, иначе горячий шлам может найти отверстие для вытекания.

Как сделать печку на отработанном масле

Создание печи на отработанном масле возможно по проверенному проекту, который зарекомендовал себя за годы эксплуатации. Для этого вам понадобятся металлические листы толщиной 4 и 6 мм, уголки для ножек, а также труба для дымохода. Не обойтись и без болгарки для резки металла и сварочного аппарата.

Для изготовления камеры-испарителя необходимо вырезать круг диаметром 344 мм и боковые стенки высотой 115 мм. Лист сворачивается в кольцо с тем же диаметром и затем сваривается. После этого кольцо соединяется с кругом. К полученному баку для масла привариваются ножки. Крышка для бака изготавливается из круга диаметром 352 мм, в котором сверлятся два отверстия: одно для трубы диаметром 100 мм, другое — для залива масла диаметром 60 мм. Крышка должна плотно фиксироваться на масляном баке.

Труба-газификатор создается из стального листа шириной 360 мм, который сваривается в кольцо. Диаметр трубы составляет 100 мм, в ней сверлятся отверстия в соответствии с чертежами. Труба крепится к крышке топливного бака.

Печи, работающие на отработанном масле, имеют верхнюю часть, состоящую из трех элементов: верхней крышки, боковых стенок и дна. Диаметр дна и крышки составляет 352 мм, а высота кольцевой средней части — 100 мм. К верхней крышке необходимо приварить перегородку размером 330х70 мм, расположенную ближе к выхлопному отверстию. В дне следует просверлить отверстие диаметром 100 мм для трубы-газификатора, которое должно находиться на расстоянии 110 мм от центра вправо, а в крышке — для дымохода с тем же диаметром, на таком же расстоянии от центра, но влево. На крышку также приваривается небольшой патрубок высотой 130 мм.

Крышка топливного бака, газификатор и камера дожига соединяются сваркой. На патрубок устанавливается труба дымохода. Кроме того, необходимо сварить несколько частей трубы под углом 45º для помещения, а для улицы вывести вертикальную трубу длиной 4 м.

Печка буржуйка на отработанном масле

Мастера также адаптировали известную конструкцию буржуйки, чтобы она могла функционировать на отработанном топливе. Изначально буржуйка была предназначена для использования твердых видов топлива, однако, как известно, инженерная мысль всегда стремится к новым решениям и возможностям.

Для того чтобы буржуйка работала на отработанном масле, в конструкцию добавляется масляный резервуар, который располагается под дном печи. Из этого резервуара к поддувалу буржуйки ведет изогнутая труба-газификатор с отверстиями, расположенная под прямым углом. Таким образом, пространство под колосниками превращается в камеру для дожигания топлива.

На первый взгляд, все выглядит просто, но есть некоторые важные моменты. Отверстия в газификаторе должны быть расположены по особому принципу, отличному от обычных печей на масле. Примерно треть из них должна находиться равномерно на горизонтальной части трубы, а остальные отверстия следует проделать в ряд по обеим сторонам трубы. Они должны быть симметрично распределены по всей поверхности газификатора — как на изогнутой, так и на горизонтальной части.

Заправочное отверстие для топлива не рекомендуется располагать рядом с газификатором, чтобы избежать выброса масла через отверстия. Лучше всего разместить его в дальнем углу бака для топлива. Заливать отработанное масло нужно очень осторожно, используя воронку с длинным, предпочтительно изогнутым носиком.

Существует также конструкция печи из старого газового баллона. Рекомендуется использовать бытовой баллон, так как промышленные модели слишком высокие и узкие. Некоторые источники советуют делать такую печь вертикальной, в то время как другие предлагают укладывать баллон на бок. Однако в обоих случаях добиться стабильного медленного горения будет сложно.

Чтобы газовый вихрь внутри вертикальной печи формировался правильно, глубина топки должна быть в два раза больше ее ширины. Однако из-за размеров баллона придется делать слишком высокое поддувало, что приведет к избыточному забору тепла от топочной части.

У печи с боковым расположением баллона возникают другие проблемы — ее верхняя сферическая часть не позволит газовому вихрю распределиться по всей плоскости. В результате вихрь примет форму узкого жгута, который, не дожигаясь до конца, уйдет в дымоход, унося с собой тепло.

Особенности печей на отработке

Печки, работающие на отработанном масле, отличаются высокой экономичностью – их расход составляет от 0,5 до 2 литров в час, при этом мощность тепловыделения достигает около 15 кВт, что сопоставимо с производительностью электрического обогревателя. Эти устройства имеют компактные размеры и небольшой вес, что облегчает их транспортировку. На верхнюю часть печи можно установить стальной лист, что позволит использовать ее для подогрева чайника, кастрюли и других сосудов с жидкостью.

Однако у таких печей есть и свои недостатки. Изготавливать их необходимо строго по заранее разработанному проекту, поскольку внутри устройства происходят опасные химические реакции – образуются окислы азота, которые могут негативно сказаться на здоровье человека.

Дымоход будет быстро загрязняться продуктами сгорания масла, поэтому его необходимо очищать как минимум раз в неделю.

В печах данного типа не происходит полного сгорания масла – самые тяжелые фракции не могут полностью испариться из-за недостаточной температуры горения. В результате они оседают в виде маслянистого осадка в резервуаре, что делает процесс очистки достаточно сложным.

Способы увеличения теплоотдачи

Повысить эффективность обогрева помещения с помощью печи на отработанном масле вполне реально. Каждая печь имеет запас устойчивости в работе, и печь на масле не исключение. Используя определенные методы, можно увеличить теплоотдачу на 15-20%.

• Первый метод заключается в установке простого вентилятора на расстоянии нескольких метров от печи. Хотя он не сможет охладить печь, его задача – равномерно распределить тепло по всему помещению.
• Второй метод включает в себя добавление водяного контура. Рекомендуется забирать тепло из верхней части печи, где температура наиболее высокая. Однако, если установить водяной бак в этом месте, это может нарушить температурный режим. Поэтому целесообразно создать теплопоглотитель в виде змеевика или водяной рубашки вокруг верхней трети камеры сгорания, который будет соединен с водяным контуром. Важно отметить, что вода, нагретая таким образом, не будет двигаться по контуру самостоятельно, поэтому потребуется установка водяного насоса.

Техника безопасности

Одним из ключевых аспектов, касающихся эксплуатации печи на отработанном масле, является правильное использование устройства и соблюдение мер пожарной безопасности.

• Поскольку температура в печи достигает высоких значений, рядом не должно быть легковоспламеняющихся материалов.
• Во время процесса горения топлива не оставляйте печь без присмотра, чтобы избежать выливания кипящего масла, возгорания близлежащих предметов и других неприятных ситуаций.
• Устанавливать печь следует вдали от сквозняков.
• Бензин или другие легковоспламеняющиеся жидкости должны использоваться исключительно для розжига, а не в качестве основного топлива. Применяйте их в минимальных количествах.
• Основным топливом для печи служит отработанное масло, предпочтительно техническое и очищенное. Избегайте использования сильно обводненного топлива в простых печах, так как это может привести к взрыву.
• Не допускайте попадания воды в масло.
• Обязательно следите за тем, чтобы в дымоходе не было отверстий, иначе ядовитые вещества вместе с дымом могут попасть в помещение.
• В случае возгорания не используйте воду – лучше применить углекислый огнетушитель. Обычный порошковый огнетушитель не подойдет, так как при контакте с раскаленным металлом может произойти взрыв. Рекомендуется держать огнетушитель в комнате, где находится печь.

https://youtube.com/watch?v=Hc9bZD2SHeo

Экологические аспекты использования отработанного масла

Использование отработанного масла в качестве топлива для печей становится все более популярным, и это не случайно. Одним из ключевых аспектов, который стоит рассмотреть, являются экологические последствия такого подхода. Отработанное масло, как правило, является побочным продуктом различных производств и может содержать множество загрязняющих веществ. Однако, при правильной переработке и использовании, оно может стать источником энергии, который не только экономит средства, но и снижает нагрузку на окружающую среду.

Во-первых, сжигание отработанного масла в специализированных печах позволяет значительно уменьшить объем отходов, которые в противном случае могли бы оказаться на свалках или в водоемах. Это способствует уменьшению загрязнения почвы и водных ресурсов, что является важным аспектом охраны окружающей среды. Кроме того, переработка отработанного масла в топливо помогает сократить потребление ископаемых видов топлива, таких как нефть и газ, что также положительно сказывается на экологии.

Во-вторых, современные технологии сжигания отработанного масла позволяют минимизировать выбросы вредных веществ в атмосферу. Многие печи оснащены системами фильтрации и очистки, которые значительно снижают уровень загрязняющих веществ, таких как диоксиды серы и оксиды азота. Это делает использование отработанного масла более безопасным для здоровья человека и окружающей среды по сравнению с традиционными источниками энергии.

Тем не менее, важно отметить, что не все отработанные масла подходят для сжигания. Некоторые из них могут содержать тяжелые металлы и другие токсичные вещества, которые при сжигании могут выделять опасные соединения. Поэтому перед использованием отработанного масла необходимо провести его анализ и убедиться в его безопасности. Также следует учитывать, что для эффективного и безопасного сжигания требуется специальное оборудование, которое соответствует экологическим стандартам.

В заключение, использование отработанного масла в качестве топлива для печей может стать не только экономически выгодным решением, но и экологически оправданным. Однако для достижения положительного эффекта необходимо соблюдать определенные меры предосторожности и использовать только качественное и безопасное сырье. Это позволит не только снизить затраты на отопление, но и внести свой вклад в защиту окружающей среды.

Вопрос-ответ

Чем можно топить печь на отработке?

Печь на отработке масла обычно может использовать и другие виды топлива — солярку, керосин, мазут. Есть и печи на отработавшем масле, укомплектованные газовой горелкой.

Сколько горит 1 литр отработки?

Сколько выделяется кВт тепла при сжигании одного литра отработанного масла? Если говорить усредненно, то от 10 до 11 кВт с одного литра.

Почему нельзя топить печку каждый день?

Чрезмерное топление печи — это одна из наиболее распространённых причин возгорания зданий. В помещении, где отопительное устройство используется, должно содержаться достаточно воздуха. Если при топке пламя светлое и жёлтое, прилив воздуха достаточный.

Советы

СОВЕТ №1

Перед установкой печки на отработке, обязательно ознакомьтесь с местными нормами и правилами. В некоторых регионах могут быть ограничения на использование таких систем отопления, поэтому важно убедиться, что вы действуете в рамках закона.

СОВЕТ №2

Выбирайте качественное оборудование и фильтры для очистки отработанного масла. Это поможет избежать загрязнения воздуха и повысит эффективность работы печки, а также продлит срок службы устройства.

СОВЕТ №3

Регулярно проводите техническое обслуживание печки. Чистка и проверка всех компонентов помогут предотвратить поломки и обеспечат безопасную эксплуатацию устройства.

СОВЕТ №4

Не забывайте о безопасности! Убедитесь, что печка установлена в хорошо проветриваемом помещении, и используйте средства защиты, такие как огнетушитель, на случай непредвиденных ситуаций.
