Пиролизные печи набирают популярность среди владельцев частных домов и дач благодаря эффективности и экологичности. В статье рассмотрим разновидности пиролизных печей, их преимущества и недостатки, а также рекомендации по самостоятельному изготовлению. Эта информация поможет оптимизировать отопление, снизить затраты на топливо и защитить окружающую среду.
Устройство пиролизных печей
Конструкция включает два отсека: в первом размещается твердое топливо, где происходит его медленное окисление. В процессе тления древесины выделяется значительное количество горючих газов, которые поднимаются в верхний отсек и сгорают. Для того чтобы топливо не загорелось, а продолжало тлеть, подача кислорода строго контролируется. По сути, пиролизные устройства работают на газе, который образуется непосредственно в самом агрегате.

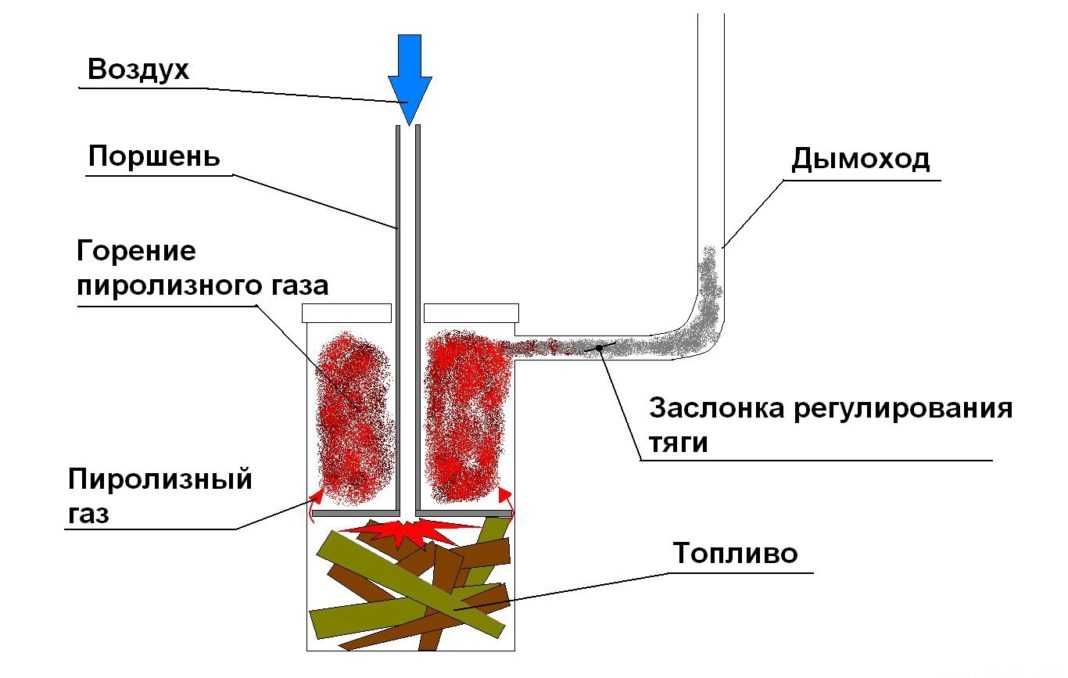

Схема пиролизной печи
Использование установки длительного горения позволяет получить максимальное количество тепловой энергии при значительной экономии топлива. Это связано с тем, что горючие материалы перерабатываются практически полностью, в результате чего образуется минимальное количество сажи и золы, а также отсутствует дым.
Пиролизные печи представляют собой эффективное решение для переработки органических отходов, и их популярность продолжает расти. Эксперты отмечают, что существует несколько разновидностей таких печей, включая стационарные и мобильные модели, каждая из которых имеет свои особенности. Основные плюсы пиролизных печей заключаются в высокой эффективности переработки, минимизации выбросов вредных веществ и возможности получения энергии в виде газа или угля. Однако, наряду с преимуществами, существуют и недостатки, такие как высокая стоимость оборудования и необходимость соблюдения строгих норм безопасности.
Некоторые владельцы частных домов рассматривают возможность самостоятельного изготовления пиролизных печей. В этом случае важно учитывать не только технические аспекты, но и риски, связанные с неправильной конструкцией, которые могут привести к авариям. Таким образом, эксперты рекомендуют тщательно изучить все нюансы и, при необходимости, обратиться к профессионалам для создания безопасного и эффективного устройства.
https://youtube.com/watch?v=BS2fg7hWh1I
Плюсы и минусы газогенераторов
Агрегаты пиролизного горения обладают высокой эффективностью и множеством конкурентных преимуществ:
- высокая производительность – КПД достигает 95%,
- экологичность – минимальное количество дыма, отсутствие сажи,
- удобство в обслуживании – топливо загружается 1-2 раза в сутки в зависимости от модели, нет необходимости в постоянном контроле подачи горючего,
- разнообразие топлива – пиролизные установки могут работать на любом твердом топливе. Это могут быть различные материалы, такие как торф, пеллеты, древесина, уголь. Также подходят опилки, шелуха, картон и другие виды производственных отходов.
Еще одним преимуществом является возможность самостоятельной сборки и установки заводской модели газогенератора, а также изготовление пиролизной печи своими руками.
Основным недостатком агрегатов длительного горения является высокая цена. В зависимости от мощности, стоимость моделей варьируется от 30 до 100 тыс. рублей и выше. Поэтому многих интересует идея самостоятельного создания пиролизной печи для дома из доступных материалов.
Среди недостатков эксплуатации пиролизных устройств также выделяют требования к качеству топлива. Дрова должны храниться в подходящих условиях, чтобы обеспечить оптимальный уровень влажности. В противном случае эффективность работы агрегата снижается, так как наличие влаги негативно сказывается на процессе переработки газов.
| Аспект | Описание | Примечания |
|---|---|---|
| Разновидности пиролизных печей | 1. Печи длительного горения: Используют принцип пиролиза для более полного сгорания топлива. | Часто имеют две камеры сгорания: для первичного горения и для дожига пиролизных газов. |
| 2. Газогенераторные печи: Специализированы на производстве горючего газа (синтез-газа) из твердого топлива. | Могут быть использованы для выработки электроэнергии или как источник тепла. | |
| 3. Печи для производства древесного угля: Целью является получение древесного угля путем пиролиза древесины без доступа кислорода. | Процесс требует точного контроля температуры и отсутствия кислорода. | |
| 4. Промышленные пиролизные установки: Крупномасштабные системы для переработки различных видов отходов (пластик, шины, биомасса). | Сложные инженерные решения, высокая производительность, автоматизация процессов. | |
| Плюсы пиролизных печей | 1. Высокий КПД: Более полное сгорание топлива за счет дожига пиролизных газов. | Экономия топлива до 30-50% по сравнению с обычными печами. |
| 2. Длительное горение: Одна загрузка топлива может гореть от 6 до 12 часов и более. | Удобство использования, особенно в ночное время. | |
| 3. Экологичность: Меньше выбросов вредных веществ в атмосферу (сажа, угарный газ). | Более чистое горение, снижение загрязнения окружающей среды. | |
| 4. Возможность использования различных видов топлива: Древесина, брикеты, уголь, отходы сельского хозяйства. | Универсальность, адаптация к доступным ресурсам. | |
| 5. Высокая температура горения: Позволяет эффективно отапливать большие помещения. | Быстрый и эффективный нагрев. | |
| Минусы пиролизных печей | 1. Высокая стоимость: Изготовление и покупка пиролизных печей дороже обычных. | Требуются более сложные материалы и технологии. |
| 2. Требования к влажности топлива: Топливо должно быть сухим (влажность не более 20%). | Влажное топливо снижает эффективность и может привести к образованию конденсата. | |
| 3. Сложность конструкции: Требуют более точной сборки и настройки. | Неправильная эксплуатация может привести к снижению КПД или поломкам. | |
| 4. Зависимость от электроэнергии (для некоторых моделей): Вентиляторы для подачи воздуха. | При отключении электричества печь может работать менее эффективно или остановиться. | |
| 5. Необходимость регулярной чистки: Отложения смол и сажи в газоходах. | Поддержание эффективности и безопасности работы. | |
| Самостоятельное изготовление | 1. Необходимость чертежей и расчетов: Точное соблюдение размеров и пропорций. | Ошибки в конструкции могут привести к низкой эффективности или опасности. |
| 2. Навыки сварки и работы с металлом: Изготовление корпуса, камер, газоходов. | Требуется опыт и специальное оборудование. | |
| 3. Выбор материалов: Жаропрочная сталь, чугун, огнеупорный кирпич. | Материалы должны выдерживать высокие температуры и агрессивную среду. | |
| 4. Соблюдение техники безопасности: Работа с высокими температурами, газами. | Риск ожогов, отравления угарным газом. | |
| 5. Тестирование и настройка: Проверка герметичности, регулировка подачи воздуха. | Достижение оптимального режима горения. |
Интересные факты
Вот несколько интересных фактов о пиролизных печах:
-
Разнообразие технологий: Пиролизные печи бывают различных типов, включая печи с прямым и обратным пиролизом. В печах с прямым пиролизом топливо подвергается нагреву в условиях недостатка кислорода, что приводит к образованию газов и угля. В обратном пиролизе сначала происходит сжигание, а затем переработка образовавшихся газов, что позволяет более эффективно использовать энергию.
-
Экологические преимущества: Пиролизные печи значительно уменьшают количество отходов, так как они могут перерабатывать органические материалы, такие как древесина, пластик и даже резину, в полезные продукты, такие как биоуголь, пиролизное масло и газ. Это делает их привлекательными для использования в рамках концепции устойчивого развития и утилизации отходов.
-
Самостоятельное изготовление: Создание пиролизной печи своими руками возможно, но требует знаний в области термодинамики и материаловедения. Многие энтузиасты используют старые металлические бочки или контейнеры, но важно учитывать безопасность, так как неправильное обращение с высокими температурами и горючими газами может привести к авариям. Существуют множество руководств и видеоуроков, которые помогают в этом процессе, но всегда стоит помнить о рисках.
https://youtube.com/watch?v=K1QSAzQyYq8
Классификация пиролизных устройств
Газогенераторные печи можно разделить на несколько категорий. В зависимости от материала, из которого они изготовлены, выделяют металлические и кирпичные модели. Кроме того, устройства классифицируются по их назначению и способу передачи тепловой энергии. В зависимости от метода передачи тепла существуют пиролизные установки с водяным контуром для отопления и агрегаты с воздушными теплообменниками.
Металлическая печь пиролизного горения
В эту категорию входят несколько типов отопительных устройств:
-
Печь-буржуйка. Газогенератор с внутренней конструкцией, напоминающей буржуйку, используется для обогрева как жилых, так и технических помещений. Эта модель также подходит для бань и саун, может применяться для приготовления пищи, а также существуют уличные варианты для барбекю.
-

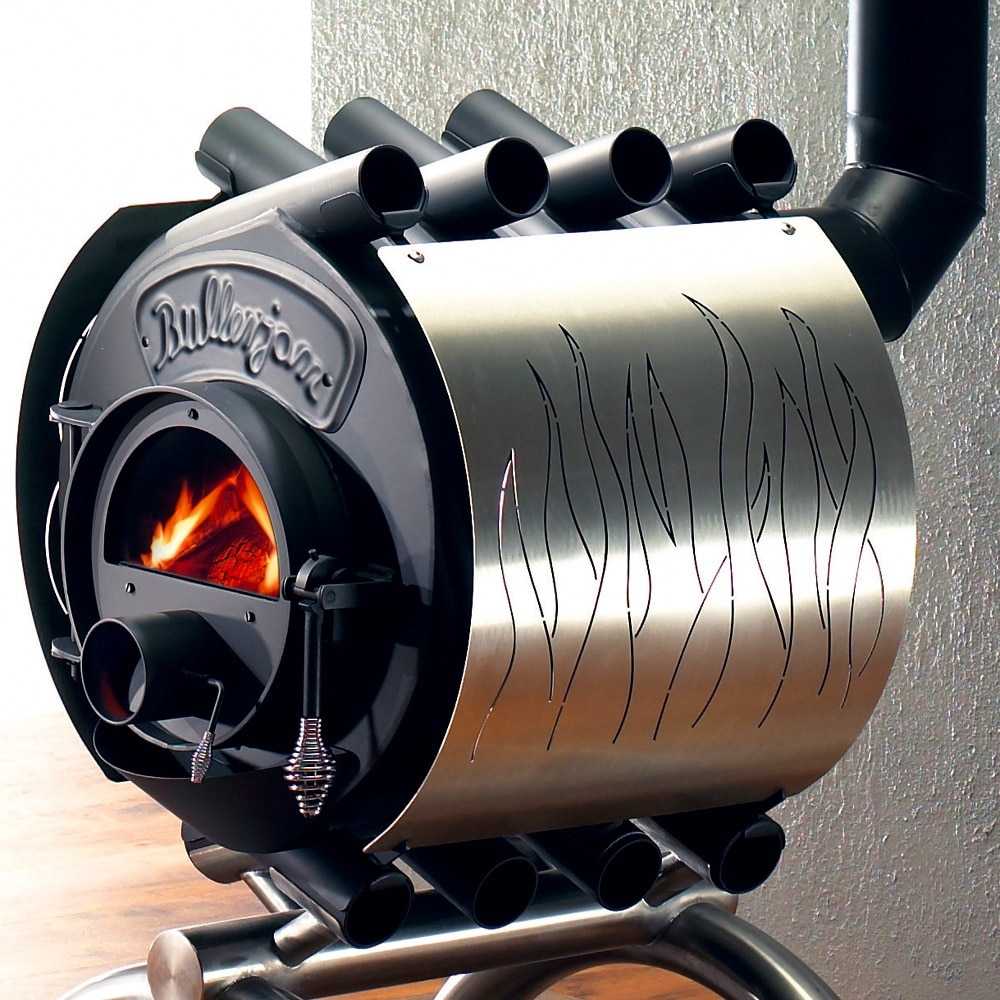

Печь Булерьян. Данная пиролизная конструкция шахтного типа обладает КПД до 75% и предназначена для обогрева как жилых, так и нежилых пространств. Холодный воздух поступает через нижние концы труб, обвивающих котел, быстро нагревается и выбрасывается в помещение через верхние элементы.
-
Печь Бубафоня. Это изобретение мастера из Колымы, в основе которого лежит старый газовый баллон. Устройство эффективно для отопления технических помещений. Бубафоня, изготовленная из 50-литрового баллона, может работать на одной закладке дров до 6 часов, поддерживая комфортную температуру в помещениях площадью до 70 м².
-
Печь Лачиняна. Это устройство сочетает в себе высокий КПД и минимальный расход топлива. Модели активно используются для обогрева автофургонов и палаток. «Лачинянки» также применяются для отопления сельскохозяйственных построек и охотничьих домиков. Модели с водяной рубашкой подходят для обогрева жилых помещений площадью до 300 м². Интересно, что для работы пиролизного агрегата Лачиняна, известного изобретателя из Казахстана, достаточно всего 2 ведра угля для 5-7 дней непрерывной работы.
-
Пиролизная печь на отработанном масле. Этот экономичный агрегат длительного горения, работающий на отработанном масле, предназначен для обогрева нежилых помещений. Конструкция достаточно проста, и многие домашние мастера могут самостоятельно изготовить такую модель.
Кирпичная печь длительного горения
Газогенератор, выполненный в виде кирпичной конструкции, известный как печь Кузнецова, предназначен для отопления жилых помещений и бань. Кроме того, это устройство можно использовать для приготовления пищи. КПД пиролизных печей Кузнецова достигает 80% и выше, что позволяет практически полностью сжигать топливо. Все возможности горячих газов и дыма эффективно используются для нагрева кирпичного корпуса устройства. Высокая эффективность газогенераторов Кузнецова обеспечивается уникальной двухколпаковой конструкцией.
Критерии выбора
При желании можно легко найти готовую модель, параметры которой соответствуют вашим требованиям. Однако многие увлеченные домашние мастера предпочитают создавать пиролизные печи самостоятельно. При выборе газогенераторной установки стоит учесть несколько важных аспектов:
- назначение пиролизного устройства. Если планируется обогрев сарая, курятника, гаража или других технических помещений, лучше выбрать компактную металлическую или кирпичную конструкцию. Для отопления жилого дома стоит рассмотреть вариант кирпичной печи длительного горения. Для туристических нужд подойдут портативные пиролизные печи,
- мощность устройства. Необходимая мощность газогенератора определяется в зависимости от характеристик обогреваемого помещения,
- мобильность конструкции. Кирпичная пиролизная печь является стационарной и устанавливается на постоянном месте. В то же время большинство металлических газогенераторов обладают мобильностью.

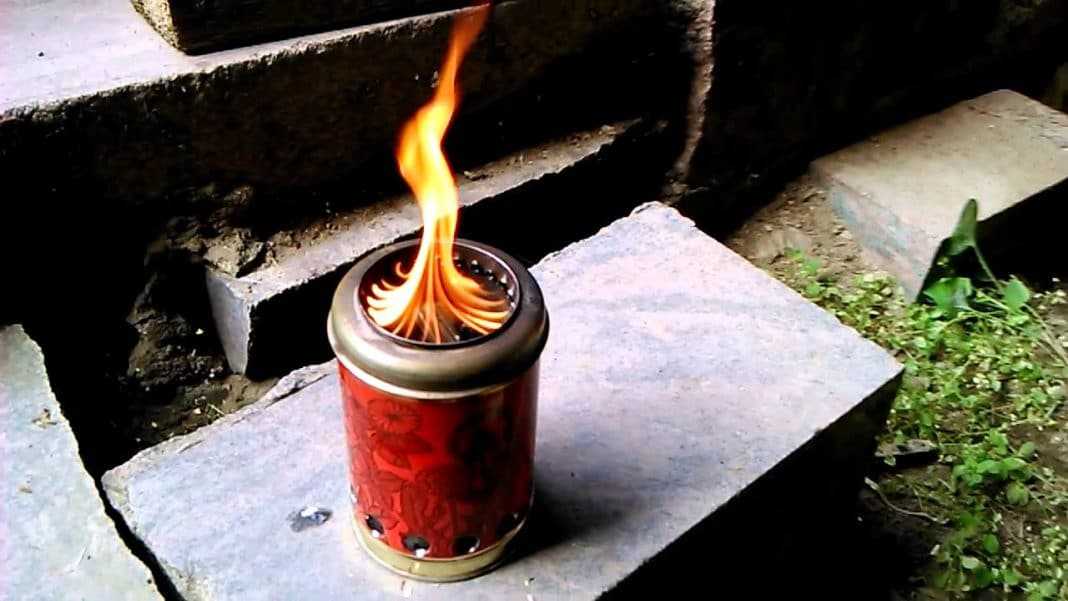

Для туристических нужд лучше выбирать портативные пиролизные печи.
Для эффективной работы пиролизной печи необходимо наличие твердого топлива с определенной влажностью, запасы которого следует хранить в подсобном помещении.
Изготовление пиролизных печей
При планировании изготовления пиролизной печи самостоятельно важно учитывать площадь и вид обслуживаемого помещения. Процесс работы основывается на чертежах, для создания которых нужно определить размеры и форму корпуса, а также уточнить расположение отсека для загрузки твердого топлива и камеры для дожигания газов.
Материалы и инструменты
Для создания металлической установки пиролизного горения вам понадобятся следующие материалы и инструменты:
- стальные листы толщиной 3-4 мм марки Ст20,
- уголки стальные размером 50 мм – 4 штуки,
- труба диаметром 50 мм,
- арматурные элементы,
- дымоходные трубы диаметром 120 мм,
- кирпичи – 15 штук,
- электросварочный аппарат с электродами,
- электродрель, болгарка,
- молоток, строительный уровень, рулетка, маркер.

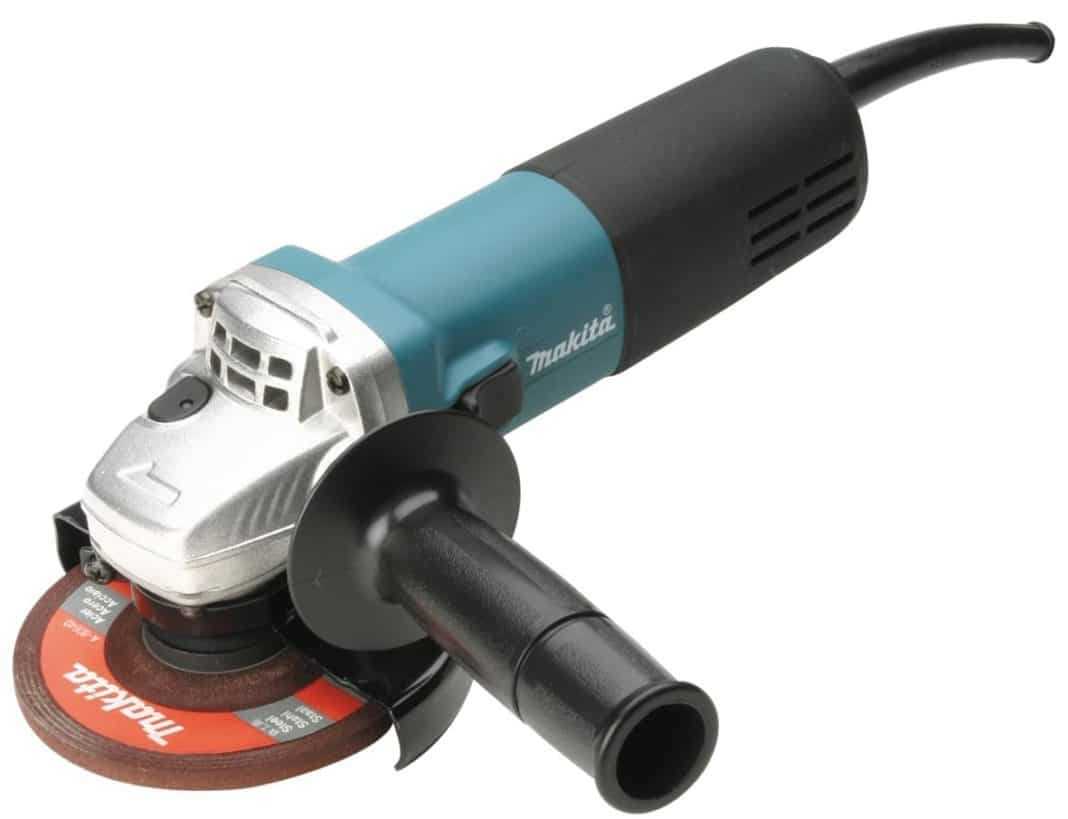

Не забудьте про болгарку, она также необходима для сборки металлической установки пиролизного горения.
При выборе материалов для самостоятельного изготовления газогенератора важно отдавать предпочтение качественным и надежным ресурсам, так как это напрямую влияет на эффективность устройства и безопасность его использования.
Чертежи и расчеты
Чертеж изделия можно создать самостоятельно, основываясь на изображении выбранного устройства. Затем, принимая во внимание особенности конструкции, необходимо провести расчет требуемой мощности. Сначала определяют мощность установки в режиме пламенного горения, а затем вычисляют параметры для режима газогенерации.
После этого рассчитывают объем топливной закладки, необходимой для достижения нужной мощности. Для этого вычисляют массу топлива, принимая во внимание, что ресурс сгорает лишь на 80%. Важно помнить, что коэффициент полезного действия самодельного пиролизного очага в среднем составляет 50%.
В завершение рассчитывают объем топки, учитывая, что коэффициент загрузки не должен превышать стандартное значение 0,63, принятое в данной отрасли.
Выбор и подготовка места
При выборе места для установки печной конструкции важно учитывать, что пространство вокруг любого очага должно соответствовать нормам пожарной безопасности:
- создается основание в виде платформы с ровной поверхностью, выполненной из негорючих материалов,
- размеры основания должны превышать параметры устанавливаемой конструкции,
- между агрегатом и стенами помещения необходимо оставлять расстояние не менее 80 см,
- стены обрабатываются жаропрочными облицовочными материалами.
Для обеспечения безопасной эксплуатации поверхность пола на расстоянии не менее 1,2 м перед отопительным агрегатом должна быть защищена негорючим покрытием.
Изготовление и установка
Работы проводятся в следующем порядке:
- На первом этапе подготавливаются необходимые элементы для вертикальных стоек. Затем, в зависимости от ширины установки, отмеряются горизонтальные детали, которые после этого свариваются в каркас. При создании стенок в передней панели делают отверстия для топки и зольника, а также устанавливают крепежные элементы для навесных дверок. Для монтажа колосниковой решетки и перфорированного поддона, который отделяет топочный отсек от камеры дожига, к внутренней поверхности каркаса прикрепляют уголки.
- В боковой стенке необходимо вырезать поддувало с заслонкой. Для этого из короткого отрезка трубы изготавливают поддувало, просверливая отверстие для оси заслонки. Ось заслонки изготавливают из арматуры, к которой приваривают стальной диск, размеры которого соответствуют внутреннему диаметру поддувала.
- Сначала свариваются детали корпуса, начиная с днища, затем укладывается колосниковая решетка с перегородкой. После этого приваривается крышка.
- В крышке вваривается отвод с углом поворота 90° для подключения к дымоходу. К этому отводится присоединяется боров – горизонтальный участок длиной 1 м, который необходим для задержки газов, выходящих из камеры дожигания.

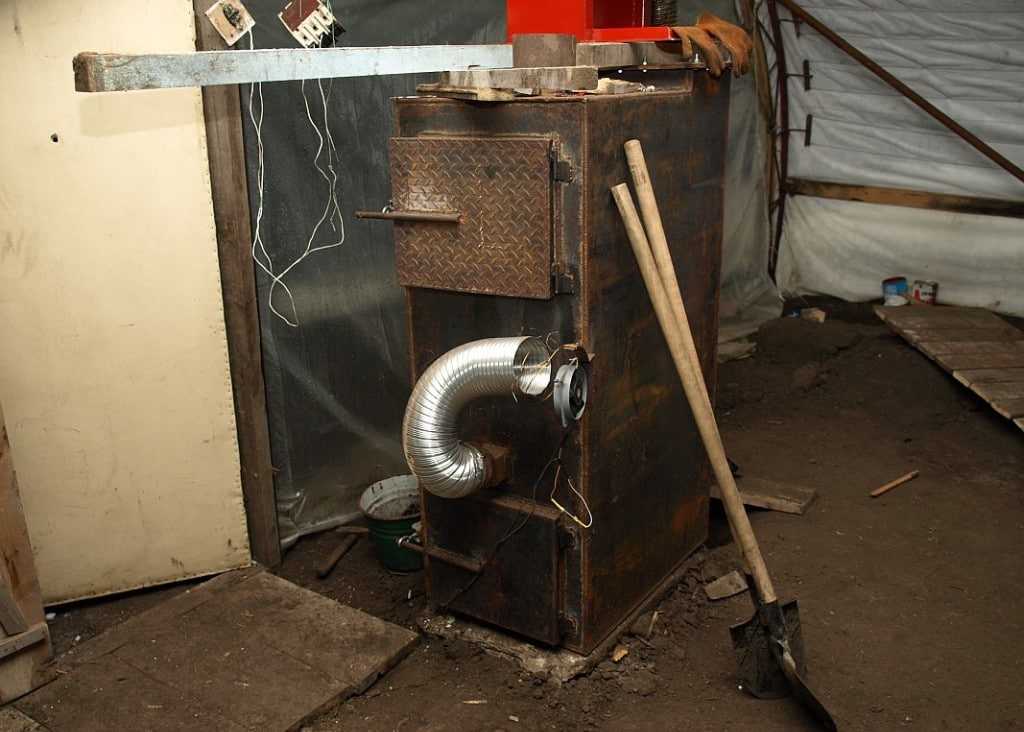

Пример самостоятельного изготовления пиролизной печи
Шиберную заслонку, устанавливаемую в конце горизонтального участка, изготавливают по аналогичному принципу, как и заслонку поддувала. Однако в этом случае диаметр шибера должен быть меньше внутреннего диаметра трубы, а на диске вырезается сектор в ¼ основы.
Правила эксплуатации
Пробный запуск самодельного пиролизного отопительного устройства осуществляется с открытой шиберной заслонкой. На колосник укладывают небольшое количество твердого топлива, например, стружки и щепу, и поджигают. Затем добавляют небольшие поленья, закрывают дверцу и заслонку, а также регулируют мощность с помощью поддувала. Поскольку шибер имеет разрез, это не позволяет полностью перекрыть дымоход.
Для создания оптимальных условий, способствующих эффективной работе печных агрегатов длительного горения, рекомендуется следовать следующим советам:
- при изготовлении металлических пиролизных устройств дымоотводы лучше делать съемными. Это значительно упрощает процесс очистки конструкции от продуктов сгорания,
- используйте качественные топливные материалы, особенно если пиролизная установка предназначена для отопления жилых помещений,
- влажность твердого топлива не должна превышать 21%, так как это может снизить эффективность работы отопительного устройства.
Поскольку топливо в пиролизном оборудовании сгорает практически полностью, необходимость в частых чистках зольника и дымохода отпадает. Тем не менее, важно своевременно устранять возможные неисправности: например, при деформации дверцы ее следует отремонтировать или заменить. Если появляются трещины в швах или другие дефекты, эксплуатацию устройства необходимо прекратить и провести ремонт.
Хотя КПД самодельной пиролизной конструкции для дома немного ниже, чем у промышленных образцов, эффективность такой установки значительно превосходит традиционные дровяные печи. Кроме того, радует доступность материалов и простота изготовления отопительной установки своими руками. Также стоит отметить экономичность расхода топлива и удобство обслуживания, так как для работы пиролизных агрегатов не требуется частая загрузка топлива.
Создать пиролизное отопительное устройство своими руками не так сложно, но важно действовать с высокой точностью, разработав собственные чертежи или воспользовавшись готовыми решениями.
https://youtube.com/watch?v=eL7IWg1siwo
Безопасность при эксплуатации пиролизных печей
Безопасность при эксплуатации пиролизных печей является одним из ключевых аспектов, который необходимо учитывать как при проектировании, так и при использовании данного оборудования. Пиролизные печи, несмотря на свою эффективность в переработке органических материалов, могут представлять определенные риски, если не соблюдать правила безопасности.
Во-первых, важно обеспечить правильную установку пиролизной печи. Она должна находиться на ровной, устойчивой поверхности, вдали от легковоспламеняющихся материалов и источников открытого огня. Рекомендуется устанавливать печь в хорошо вентилируемом помещении или на открытом воздухе, чтобы избежать накопления вредных газов, образующихся в процессе пиролиза.
Во-вторых, необходимо следить за состоянием оборудования. Регулярные проверки и техническое обслуживание помогут выявить возможные неисправности и предотвратить аварийные ситуации. Особое внимание следует уделять герметичности системы, так как утечки газов могут привести к отравлению или взрыву.
Третьим важным аспектом является соблюдение правил работы с пиролизной печью. Перед началом эксплуатации необходимо внимательно изучить инструкцию производителя и следовать всем рекомендациям. Необходимо избегать перегрузки печи, так как это может привести к перегреву и повреждению оборудования.
Также стоит учитывать, что пиролизные печи могут выделять токсичные вещества, такие как угарный газ и другие летучие органические соединения. Поэтому использование средств индивидуальной защиты, таких как респираторы и защитные очки, является обязательным при работе с печью. Кроме того, рекомендуется иметь под рукой огнетушитель и средства первой помощи на случай непредвиденных ситуаций.
Наконец, важно обучить всех пользователей пиролизной печи основам безопасности и действиям в экстренных ситуациях. Проведение инструктажей и регулярных тренировок поможет повысить уровень безопасности и снизить риски, связанные с эксплуатацией данного оборудования.
Вопрос-ответ
Какие существуют основные разновидности пиролизных печей?
Существует несколько основных типов пиролизных печей, включая стационарные и мобильные модели. Стационарные печи чаще всего используются в промышленных масштабах и могут обрабатывать большие объемы сырья. Мобильные печи, в свою очередь, предназначены для небольших объемов и могут быть использованы в условиях ограниченного пространства. Также выделяют печи с различными системами управления, которые могут быть автоматизированными или ручными.
Каковы основные преимущества пиролизных печей?
Пиролизные печи обладают рядом преимуществ, включая высокую эффективность переработки органических отходов, возможность получения полезных продуктов (таких как уголь, газ и масло) и снижение объема отходов. Кроме того, процесс пиролиза минимизирует выбросы вредных веществ в атмосферу, что делает его более экологически чистым по сравнению с традиционными методами сжигания.
Можно ли самостоятельно изготовить пиролизную печь и какие трудности могут возникнуть?
Да, самостоятельно изготовить пиролизную печь возможно, однако это требует определенных знаний и навыков в области сварки и проектирования. Основные трудности могут возникнуть при выборе материалов, обеспечении герметичности конструкции и правильной настройке системы для достижения оптимальных температур. Также важно учитывать безопасность при работе с высокими температурами и горючими материалами.
Советы
СОВЕТ №1
Перед тем как приступить к изготовлению пиролизной печи, тщательно изучите различные конструкции и их особенности. Сравните плюсы и минусы каждой модели, чтобы выбрать наиболее подходящую для ваших нужд и условий эксплуатации.
СОВЕТ №2
Обратите внимание на материалы, из которых будет изготовлена печь. Используйте только качественные и термостойкие материалы, чтобы обеспечить долговечность и безопасность работы устройства.
СОВЕТ №3
При проектировании и сборке пиролизной печи учитывайте требования к вентиляции и дымоотведению. Неправильная организация этих систем может привести к снижению эффективности работы печи и образованию вредных выбросов.
СОВЕТ №4
Не забывайте о безопасности! При работе с пиролизной печью соблюдайте все меры предосторожности, используйте защитные средства и следите за тем, чтобы печь находилась в хорошо проветриваемом помещении.
