Правила выбора, функционал и лучшие модели датчиков протока воды для котла и насоса: полезные советы

В статье рассмотрим ключевые аспекты выбора датчиков протока воды для систем отопления и водоснабжения, таких как котлы и насосы. Правильный выбор и установка этих устройств обеспечивают эффективную работу оборудования, предотвращают перегрев и выход из строя, а также способствуют экономии ресурсов. Проанализируем функционал различных моделей датчиков и представим лучшие варианты на рынке, чтобы помочь вам сделать осознанный выбор и повысить надежность системы.

Техническое исполнение и особенности функционала

Датчик потока воды для газового котла представляет собой устройство, соединенное с насосом через трубопроводы, которое контролирует давление в системе водоснабжения. В стандартный комплект данного устройства входят:

• реле,
• широкая внутренняя камера,
• выходной канал для подпитки,
• набор пластин,
• компактный поплавок, установленный в неподвижной колбе,
• небольшой регулирующий кран, встроенный в выходное отверстие.

Принцип работы датчика заключается в следующем: если в системе отсутствует поток рабочей жидкости, устройство автоматически отключает насосную станцию, предотвращая работу схемы на «сухом ходу». Как только вода появляется, агрегаты вновь запускаются.

Жидкость поступает в устройство через трубопровод, на внутренней стенке которого установлен лепесток или клапан. Геркон-переключатель изолирован от остальных компонентов и отвечает за подключение к электропитанию. В конструкции также присутствуют пружины различных размеров.

Когда на клапан воздействует давление воды, он смещается относительно своей оси, и магнит, находящийся напротив, приближается к переключателю. Это движение приводит к замыканию контакта, в результате чего насос включается. При прекращении поступления жидкости и снижении давления клапан возвращается в исходное положение. Магнит смещается, контакт размыкается, и насос останавливается.

Устройства, контролирующие поток воды, часто интегрируются в системы, требующие постоянного и всестороннего мониторинга показателей жизнеобеспечения, а также в оборудование, функционирующее в сложном автоматическом режиме. Обычно такой датчик используется совместно с газовым котлом и насосом, и усовершенствованные комбинации эффективно работают как для горячего водоснабжения, так и для отопления в частных домах.

Датчик потока устанавливается на трубопроводе, по которому поступает жидкость из водопровода. Когда в систему поступает вода, устройство отправляет сигнал на плату котла, в результате чего останавливается работа циркуляционного насоса. Плата управления котла активирует форсунки, которые обеспечивают подогрев проточной воды, благодаря чему температура жидкости в теплообменнике начинает повышаться. При закрытии крана датчик уведомляет систему о прекращении подачи воды.

Современные системы водоснабжения основываются на автономных коммуникациях, что создает наиболее комфортные условия для проживания. В этом случае функционал датчика потока сводится к тому, что при активации любого устройства, подключенного к системе водоснабжения, включается насос и подается вода. Поэтому при выборе модели важно учитывать ее размеры и пропускную способность.

Эксперты в области отопительных систем подчеркивают важность правильного выбора датчиков протока воды для котлов и насосов. Основные критерии включают точность измерений, устойчивость к коррозии и совместимость с используемыми материалами. Датчики должны обеспечивать надежную работу в условиях высоких температур и давления. Среди лучших моделей выделяются устройства с цифровыми показателями, которые обеспечивают высокую точность и простоту в установке. Также рекомендуется обратить внимание на модели с функцией самодиагностики, что позволяет своевременно выявлять неисправности. Важно учитывать и производительность датчика, чтобы он соответствовал требованиям системы отопления.

https://youtube.com/watch?v=R5sk8d2-zRo

Разновидности модельного ряда

По типу исполнения узлы делятся на штуцерные и релейные, а также классифицируются по уровню рабочего давления.

Релейные устройства устанавливаются на насосах с низкой мощностью. Обычно релейные датчики являются эффективным дополнением однокамерных приборов. Эксперты отмечают, что этот тип устройств имеет низкую проводимость. На специализированном рынке можно найти модели с вертикальным расположением пластин. Максимальное рабочее давление для них составляет 5 Па. В системы защиты часто интегрируются устройства серии Р48, которые минимизируют риск протечек и отличаются стабильностью и надежностью в работе.

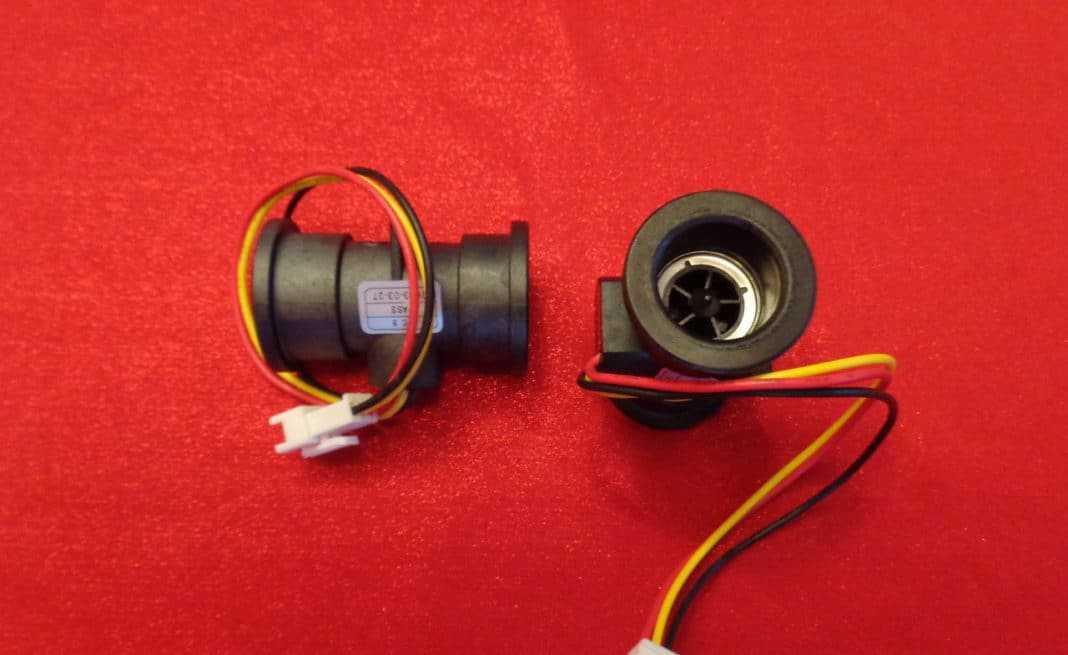

Релейный датчик протока воды для котла

Штуцерные приборы получили широкое распространение, так как они эффективно дополняют насосы. Их можно узнать по характерному горизонтальному расположению пластин, а в усовершенствованных моделях присутствуют два клапана. Максимальное давление в системе также не должно превышать 5 Па, но класс защиты отличается – Р58. Уровень проходимости узла напрямую зависит от размеров штуцера.

Если рассмотреть механизм срабатывания устройства, можно выделить два основных сценария:

• модель, работающая по принципу датчика Холла, которая передает сигналы как о наличии потока воды, так и о параметрах ее подачи (например, скорости),
• герконовые датчики, которые срабатывают с помощью магнита – в их конструкции предусмотрен магнитный поплавок, который перемещается по внутренней полости в зависимости от изменения давления жидкости, влияя на положение геркона.

Приборы низкого давления подходят для установки на насосы мощностью до 4 кВт. Параметры камеры непосредственно влияют на уровень проходимости устройства. На рынке представлены модели с двумя поплавками для насосов, разнообразие которых и доступная цена способствуют их широкому использованию.

В устройствах высокого давления предусмотрен один удлиненный штуцер, в котором пластины располагаются горизонтально. Рекомендуется использовать такие модели в сочетании с центробежными насосами. Здесь класс защиты составляет Р70, а максимальное давление достигает 6 Па.

Интересные факты

Вот несколько интересных фактов о датчиках протока воды, которые могут быть полезны при выборе и использовании этих устройств для котлов и насосов:

1. Типы датчиков протока: Существует несколько типов датчиков протока, включая механические, ультразвуковые и электромагнитные. Механические датчики, такие как турбинные, работают на основе вращения ротора, тогда как ультразвуковые используют звуковые волны для измерения скорости потока. Электромагнитные датчики применяются в системах, где требуется высокая точность и отсутствие движущихся частей, что увеличивает их долговечность.

2. Функционал и интеграция: Современные датчики протока могут быть интегрированы в системы автоматизации, что позволяет не только контролировать поток воды, но и управлять насосами и котлами в зависимости от заданных параметров. Это может значительно повысить эффективность работы системы и снизить энергозатраты.

3. Выбор по материалам и условиям эксплуатации: При выборе датчика протока важно учитывать материалы, из которых он изготовлен, особенно если вода содержит агрессивные примеси или имеет высокую температуру. Например, датчики из нержавеющей стали или пластика, устойчивого к коррозии, будут более надежными в сложных условиях эксплуатации.

https://youtube.com/watch?v=q_Oz9qSV1YI

Критерии выбора прибора

Перед приобретением датчика специалисты советуют обратить внимание на следующие его характеристики:

• уровень потребления электроэнергии,
• максимальный напор,
• предпочтительный способ установки котла, насоса и самого датчика,
• диапазон веса навесного оборудования, который не повредит функционированию котла,
• требования к качеству пропускаемой воды,
• производительность устройства.

На маркировке компонентов обычно указаны модели и полные характеристики оборудования, с которым данный прибор будет работать эффективно. На цену товара влияют такие аспекты, как материал корпуса, тип крепления, вес, потребляемая мощность и рабочий напор.

Преимущества агрегатов:

• легкость установки – монтаж можно выполнить самостоятельно,
• возможность контроля всех параметров потока воды или рабочей жидкости,
• функция автоматического отключения насоса в случае возникновения аварийной ситуации,
• широкий выбор и разнообразие ценовых категорий.

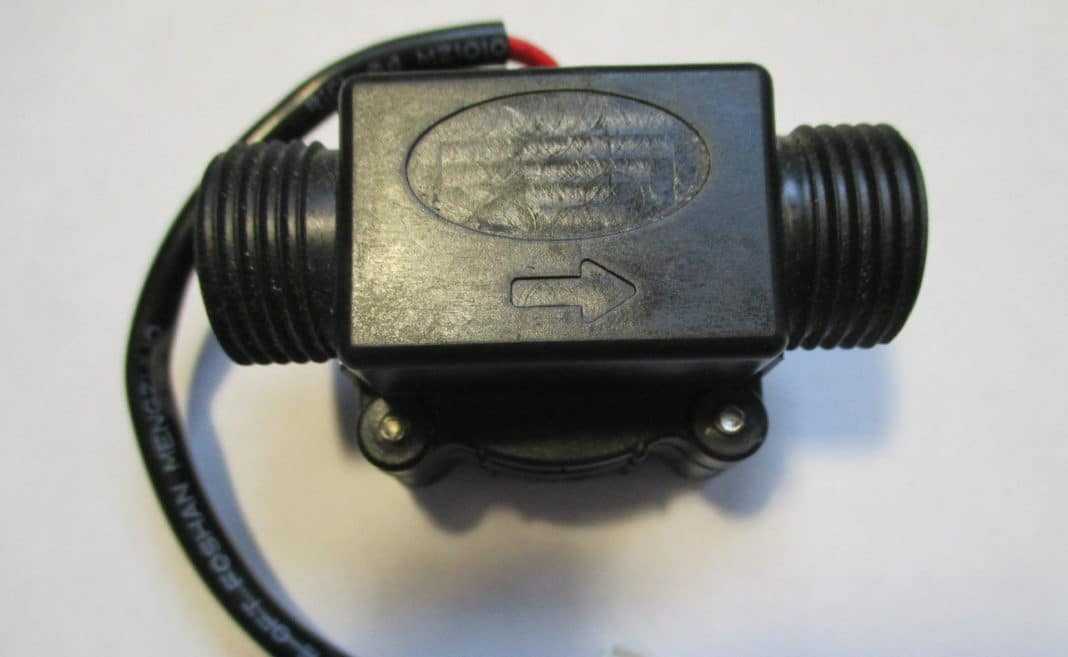

Как выглядит датчик потока воды для котла

При выборе стоит учитывать, что при ослаблении пружин точность работы узла может быть под вопросом. Не каждая отопительная система подходит для установки такого компонента, поэтому важно ознакомиться с техническими характеристиками.

Обзор продукции лучших производителей

Организации, в каталоге которых представлены двухконтурные котлы, предлагают своим клиентам специализированное дополнительное оборудование, среди которого важное место занимают датчики потока.

Electrolux Basic New AC13040003

Продукция компании Электролюкс совместима с моделями GCB 24 X FI и GCB 24 XI. Вес этих устройств составляет всего 150 граммов, а максимальное рабочее давление достигает 1,5 Па. Компактные размеры – 40х115х45 мм – делают их удобными для использования. Диапазон давления не превышает 3 бар, а верхний предел допустимой влажности составляет 70%.

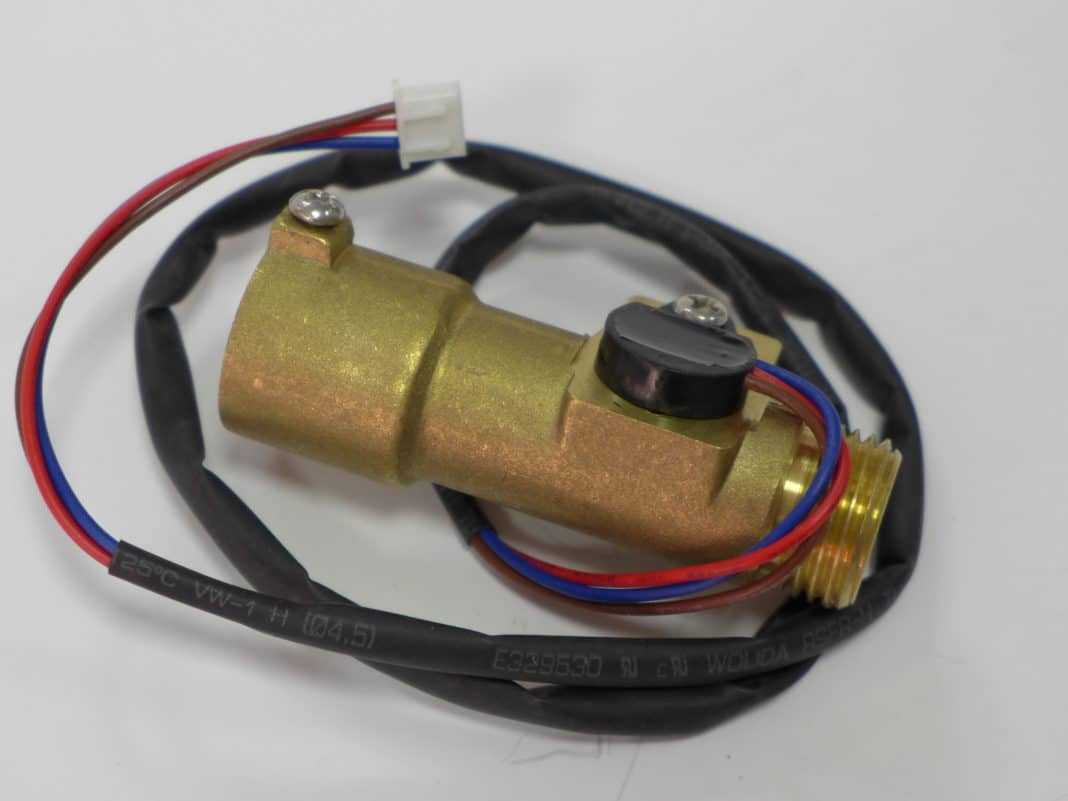

Electrolux Basic New AC13040003

Viessmann Vitopend WH1D

Датчик потока Висман размещается в газовом котле с левой стороны рядом с гидроблоком. Этот компонент играет важную роль в мониторинге характеристик и эффективности потока горячей воды. Данная модель предназначена для серий Vitopend и Vitopend 100.

Ariston GENUS CLAS B 24

Датчик Генус Аристон играет ключевую роль в управлении процессом нагрева воды в газовом котле. Когда вода начинает течь, на электронную плату котла поступает сигнал, что активирует его работу. Внутри композитного пластикового корпуса находится магнитный поплавок, который взаимодействует с герконом. В зависимости от его положения, контакты геркона могут замыкаться (что приводит к началу производства горячей воды) или размыкаться (что обеспечивает отопление).

Grundfos UPA 120

Устройство предотвращает работу насоса в режиме холостого хода и используется в системах индивидуального водоснабжения. Автоматика требует обеспечения стабильного потока жидкости в пределах 90-120 л/час. Прибор имеет класс защиты IP65, а его мощность не превышает 2,2 кВт, что делает его доступным по цене. Рабочие температуры находятся в диапазоне от 5 до 60°С, а максимальный потребляемый ток составляет 8 А.

Genyo Lowara Genyo 8A

Широко используется в домашних системах водоснабжения, этот прибор основывает свою работу на реальном расходе воды. Датчик имеет возможность контролировать давление в водопроводной сети. Насос активируется только в том случае, если расход воды за минуту достигает 1,5 литра. Уровень защиты устройства составляет IP65, а рабочее напряжение варьируется от 220 до 240 В. Потребляемая мощность устройства составляет 2,4 кВт.

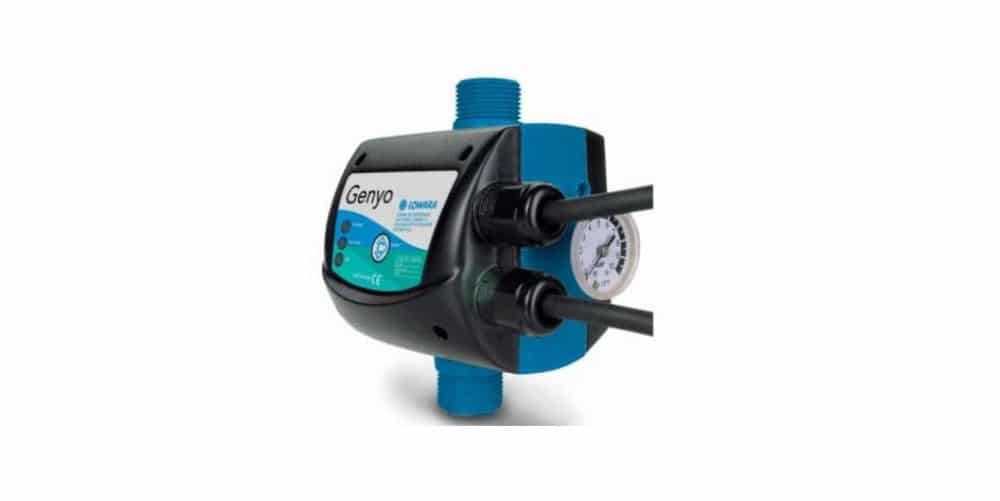

Genyo Lowara Genyo 8A

Immergas 1.028570

Первоначально данная модель была создана для использования с котлами одноименной марки и совместима с двухконтурными газовыми устройствами серий Victrix 26, Mini 24 3 Е и Major Eolo 24 4E. Устройство можно применять как с турбированными, так и с дымоходными котлами. Датчик помещен в пластиковый корпус и имеет резьбовой элемент для интеграции в систему. Дополнительная функция – возможность получения горячей воды с постоянной температурой на выходе.

Рекомендации по монтажу и настройке

Значительная часть датчиков потока воды для котлов поставляется вместе с отопительными системами, поэтому необходимость в их установке возникает только в случае поломки, когда требуется задуматься о замене. Редко бывает, что установка прибора планируется заранее – чаще всего это происходит из-за необходимости увеличить давление подаваемой в систему жидкости. Такая ситуация может возникнуть, если центральное водоснабжение имеет низкое давление, которое не соответствует потребностям котла. Для того чтобы газовый котел мог обеспечить качественное горячее водоснабжение, ему необходим хороший напор.

Чтобы решить эту задачу, устанавливают дополнительный циркуляционный насос и оснащают его датчиком потока воды (внедрение этих компонентов в систему должно происходить именно в указанном порядке). При поступлении воды прибор запускает насос, что приводит к увеличению давления.

Самодельные модели можно создать из камеры, которая будет использоваться совместно с тремя горизонтально установленными пластинами. Важно, чтобы эти пластины не соприкасались друг с другом и не касались колбы.

Для простейших версий достаточно установить один поплавок. Штуцер следует монтировать вместе с двумя переходниками, а максимальное допустимое давление клапана составляет 5 Па.

https://youtube.com/watch?v=Ir1K5DYPZ9o

Обслуживание и уход за датчиками протока воды

Первым шагом в обслуживании датчиков протока воды является регулярная проверка их состояния. Это включает в себя визуальный осмотр на наличие повреждений, коррозии или загрязнений. Если датчик установлен в условиях, где возможны отложения, такие как известковый налет или ржавчина, необходимо периодически очищать его от загрязнений. Для этого можно использовать мягкие щетки или специальные химические средства, предназначенные для удаления отложений, но важно избегать абразивных материалов, которые могут повредить поверхность датчика.

Также стоит обратить внимание на соединения и крепления датчика. Они должны быть надежными и не иметь утечек. Если обнаружены признаки утечки, необходимо немедленно устранить проблему, так как это может привести к неправильной работе датчика и, как следствие, к сбоям в системе отопления или водоснабжения.

Кроме того, рекомендуется периодически проверять калибровку датчика. Это особенно важно для устройств, которые используются в системах с высокой точностью измерений. Калибровка может потребовать специальных инструментов и знаний, поэтому в некоторых случаях лучше доверить эту процедуру профессионалам.

Важно также учитывать условия эксплуатации датчиков. Если они установлены в местах с высокой влажностью или температурными колебаниями, это может негативно сказаться на их работе. В таких случаях стоит рассмотреть возможность установки дополнительных защитных элементов, таких как изоляция или защитные кожухи.

Наконец, стоит помнить о документации на датчики. В ней обычно содержатся рекомендации по обслуживанию и уходу, а также информация о сроках службы и условиях эксплуатации. Следование этим рекомендациям поможет избежать многих проблем и обеспечит надежную работу системы в целом.

Вопрос-ответ

Как выбрать подходящий датчик протока воды для котла?

При выборе датчика протока воды для котла важно учитывать такие параметры, как максимальная температура и давление, с которыми будет работать устройство, а также тип жидкости (вода, антифриз и т.д.). Также стоит обратить внимание на материал, из которого изготовлен датчик, чтобы избежать коррозии и обеспечить долговечность. Рекомендуется выбирать модели с хорошими отзывами и проверенных производителей.

Какой функционал имеют современные датчики протока воды?

Современные датчики протока воды могут выполнять несколько функций: измерение и контроль расхода воды, автоматическое отключение системы при отсутствии потока, а также интеграцию с системами управления для мониторинга и диагностики. Некоторые модели могут также иметь возможность передачи данных на мобильные устройства или компьютеры для удобства пользователя.

Какие модели датчиков протока воды считаются лучшими на рынке?

На рынке выделяются несколько моделей, которые зарекомендовали себя как надежные и эффективные. К ним относятся датчики от таких брендов, как Honeywell, Siemens и GROVE. Эти устройства отличаются высокой точностью измерений, долговечностью и простотой установки. Рекомендуется ознакомиться с отзывами пользователей и рейтингами, чтобы выбрать наиболее подходящую модель для ваших нужд.

Советы

СОВЕТ №1

При выборе датчика протока воды для котла или насоса обращайте внимание на его совместимость с вашим оборудованием. Убедитесь, что датчик соответствует необходимым параметрам, таким как максимальная температура и давление, чтобы избежать повреждений и обеспечить надежную работу системы.

СОВЕТ №2

Рассмотрите тип датчика протока: механические, ультразвуковые или электромагнитные. Каждый из них имеет свои преимущества и недостатки. Механические датчики, например, могут быть более доступными, но менее точными, в то время как ультразвуковые обеспечивают высокую точность, но могут быть дороже.

СОВЕТ №3

Обратите внимание на функционал датчика. Некоторые модели могут иметь дополнительные функции, такие как возможность подключения к системам автоматизации или наличие дисплея для отображения данных. Эти функции могут значительно упростить эксплуатацию и мониторинг работы системы.

СОВЕТ №4

Изучите отзывы и рейтинги лучших моделей датчиков протока воды. Опыт других пользователей поможет вам сделать более обоснованный выбор и избежать распространенных проблем, связанных с конкретными моделями или производителями.
