Простой и экономичный вариант сборки металлической каменки своими руками для дачи

В статье представлен простой и экономичный способ сборки металлической каменки своими руками. Это позволит сэкономить средства и создать уникальный элемент для бани или сауны. Мы подробно рассмотрим необходимые материалы, инструменты и этапы сборки, чтобы даже новичок мог справиться с задачей. Информация будет полезна тем, кто хочет насладиться теплом и уютом настоящей каменки без привлечения профессионалов и лишних затрат.

Конструктивные особенности и принцип работы

Металлические печи для бань изготавливаются преимущественно из чугуна или стальных листов, при этом толщина материала должна составлять не менее 10 миллиметров. Основные компоненты каменки включают три ключевых элемента:

• контейнер для камней,
• топливный отсек,
• водяной резервуар.

Каменки бывают открытого и закрытого типов. Закрытая каменка подразумевает размещение камней внутри конструкции, где они нагреваются от топки через металлические стенки печи. У этого типа устройства имеется специальная дверца, позволяющая добавлять воду для образования пара.

Наиболее распространенной является открытая каменка. Топка такой печи оборудована зольником и воздушной камерой – поддувалом. Над ней располагается металлическая решетка, на которой находятся камни, нагревающиеся в процессе сгорания топлива в камере.

Конструкция металлической банной печи обязательно включает дымоходную трубу. Для обеспечения стабильной тяги установка системы отвода газов выполняется на определенной высоте и выводится через крышу. При сгорании топлива металлические трубы сильно нагреваются, поэтому необходима качественная изоляция.

Эксперты в области домашнего отопления отмечают, что сборка металлической каменки своими руками может стать не только экономичным, но и увлекательным проектом. При правильном подходе, такой вариант позволяет существенно сэкономить на покупке готового оборудования. В первую очередь, важно выбрать качественные материалы, такие как сталь или чугун, которые обеспечат долговечность конструкции.

Специалисты рекомендуют тщательно продумать проект, учитывая размеры и особенности помещения. Применение простых инструментов и доступных комплектующих делает процесс сборки доступным даже для новичков. Кроме того, самостоятельная сборка позволяет адаптировать каменку под индивидуальные потребности, что значительно увеличивает её эффективность.

Таким образом, создание металлической каменки своими руками не только решает вопрос отопления, но и приносит удовлетворение от выполненной работы.

https://youtube.com/watch?v=rJae61NZ21Q

Плюсы и минусы для бани

Установка металлической печи возможна в банях различных типов. Доступность материалов и простота конструкции позволяют создать такую каменку своими руками.

Преимущества использования металлической печи в бане:

1. Возможность установки в ограниченных пространствах. Компактные размеры металлической каменки делают ее идеальным решением для небольших помещений.
2. Необходимость в массивном фундаменте отсутствует. Легкая конструкция металлической печи позволяет разместить ее на упрощенной основе. Это значительно сокращает время установки и ускоряет запуск бани в эксплуатацию.
3. Низкие затраты на изготовление. Создать каменку из металлических листов несложно, а стоимость материалов остается на доступном уровне. Чертежи можно легко найти в интернете.
4. Быстрый нагрев. Металлические каменки способны быстро прогреваться, и уже через 30 минут можно наслаждаться банными процедурами.

Однако, среди недостатков установки металлической печи в бане можно выделить:

1. Быстрое остывание. Металл быстро нагревается, но также быстро теряет тепло. Поэтому в таких печах необходимо регулярно добавлять топливо во время работы.
2. Непригодность для больших помещений. Металлическая каменка подходит только для малых и средних площадей. Обычно ее используют в дачных банях. Для больших пространств рекомендуется устанавливать печи из камня.

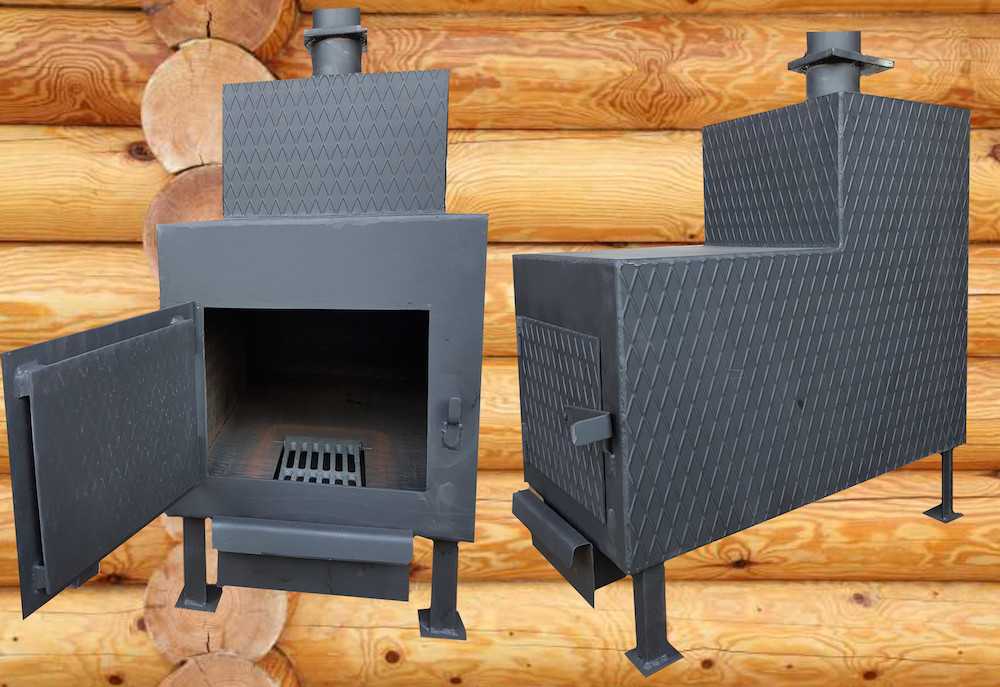

Металлическая каменка быстро прогревается.

У металлических каменок уровень пожарной безопасности несколько ниже, чем у кирпичных печей. Для обеспечения защиты требуется дополнительная изоляция.

Интересные факты

Вот несколько интересных фактов о сборке металлической каменки своими руками:

1. Эффективность использования топлива: Металлические каменки, особенно те, которые собраны с учетом принципов пиролиза, могут значительно снизить расход топлива. Они сжигают дрова более эффективно, благодаря чему выделяется больше тепла и меньше дыма, что делает их более экологичными.

2. Доступные материалы: Для сборки металлической каменки можно использовать переработанные материалы, такие как старые газовые баллоны, металлические бочки или даже обрезки труб. Это не только экономит деньги, но и способствует экологии, уменьшая количество отходов.

3. Персонализация и дизайн: Сборка каменки своими руками позволяет владельцу не только сэкономить, но и создать уникальный дизайн, который будет соответствовать его потребностям и стилю. Можно экспериментировать с размерами, формами и дополнительными функциями, такими как встроенные полки или печи для приготовления пищи.

https://youtube.com/watch?v=VsLls4u1HNA

Изготовление металлической каменки самостоятельно

Создать металлическую печь своими руками способен практически любой, кто умеет обращаться с сварочным аппаратом. Самым простым вариантом является каменка, сделанная из газового баллона.

Инструменты и материалы

Для создания печи необходимо выбрать газовый баллон с диаметром 50 сантиметров. В качестве корпуса можно использовать стальную трубу, при этом толщина стенок должна составлять не менее 5 миллиметров.

В процессе работы вам понадобятся следующие материалы:

• стальная арматура периодического профиля диаметром 20 миллиметров,
• металлический уголок размером 25×3 миллиметра,
• листы стали толщиной 3-4 миллиметра,
• асбестовый уплотнитель для дверок,
• труба для дымоотводного патрубка диаметром 150 миллиметров.

Для изготовления печи потребуются такие инструменты:

• сварочный аппарат,
• болгарка,
• ножницы для резки металла,
• рулетка и угломер.

Болгарку можно заменить газовым резаком, который эффективно справится с резкой толстого металла.

Выбор конструкции и чертежи

Металлическая каменка должна быть надежной и безопасной. При выборе конструкции печи важно учитывать следующие требования:

• компактные размеры,
• способность быстро прогревать помещение,
• наличие защитного экрана или кожуха,
• умение долго сохранять тепло.

Металлические печи могут иметь как прямоугольную, так и круглую форму. Каменку можно изготовить из баллона или трубы, устанавливая корпус как в горизонтальном, так и в вертикальном положении.

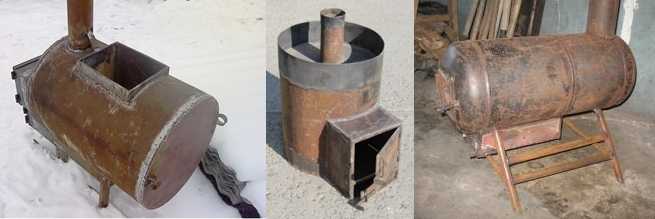

Разнообразие металлических каменок

Горизонтально расположенные печи более эффективны, так как обеспечивают длительное горение и лучший теплообмен. Такие конструкции из баллона идеально подходят для небольших бань и используются для растопки в парном помещении.

Чертеж металлической каменки

Существует вариант самодельных печей с выносным топливником, для которых подбирается труба диаметром 53 сантиметра.

Чертеж металлической каменки

Эта печь оборудована дополнительным элементом с дверцей, которая устанавливается в стенном проеме. Конструкция имеет открытый тип каменки.

Третья, не менее эффективная разновидность самодельных металлических каменок – это вертикальный агрегат.

Вертикальная металлическая каменка

Эта модель состоит из трех отделений: топливной камеры, закрытой каменки и емкости для горячей воды. Изготовить такой котел своими руками сложнее.

Изготовление простой печи

Самая простая и бюджетная конструкция печи из газового баллона. Перед началом работы необходимо полностью освободить баллон от остатков пропана, так как при резке существует риск взрыва. Рекомендуется удалить газ, заполнив баллон водой.

Сборка такой печи включает следующие этапы:

1. Срезание крышки баллона.
2. В горизонтально расположенном корпусе вырезается отверстие для дымохода. Размер проема должен соответствовать диаметру выбранного дымоотвода.
3. В торцевой части крышки баллона делается отверстие для установки дверцы загрузки топлива. Ниже создается углубление для зольника.
4. Из металлического листа вырезаются полосы для обрамления топочного отсека и отверстия для удаления остатков горения. Эти окантовки привариваются к проемам.
5. Из арматуры изготавливается решетка для колосников. Все ее элементы соединяются сваркой.
6. Внутри конструкции между топочным отсеком и зольником устанавливаются уголки, на которые монтируется подготовленная решетка.
7. Крышка баллона фиксируется на месте с помощью сварки.
8. К верхнему проему приваривается дымоходный патрубок, а снизу корпуса устанавливаются ножки.

Дверцы изготавливаются отдельно по размерам из листовой стали. По их периметру устанавливается асбестовый шнур для герметизации. Дверцы крепятся на петли. Затем устанавливаются ручки и замки.

Готовую печь растапливают для удаления старой краски. После остывания конструкции ее покрывают термостойким составом.

Изготовление печи с выносной топкой

Каменку с топочной дверцей, установленной в проеме стены, можно изготовить из трубы. Процесс создания корпуса аналогичен предыдущей модели:

• в верхней части корпуса необходимо сделать отверстие и вварить дымоотводный патрубок,
• снизу прикрепляются ножки печи,
• внутри корпуса устанавливается колосниковая решетка на заранее закрепленные уголки,
• одна из сторон трубы закрывается металлическим диском, вырезанным по диаметру корпуса.

Для создания выносной секции топки используйте стальные листы. Изготовление этой секции следует производить согласно размерам, указанным в чертеже.

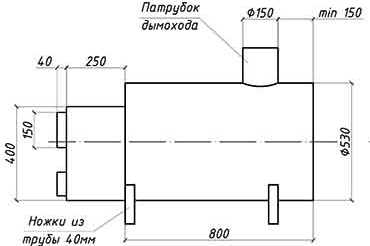

Чертеж для выносной секции

Чтобы точно определить размеры выносной топки, измерьте толщину стенового проема между предбанником и парилкой. Конструкция должна иметь два отверстия – для загрузки топлива и для чистки золы.

Все элементы секции для загрузки дров соединяются с помощью сварочного аппарата. Готовый отсек приваривается к месту установки топки на корпусе.

Дверцы выносной секции утепляются. Для этого можно использовать базальтовую вату. Приваривается ручка и устанавливается запорный механизм.

Для укладки камней на верхнюю часть корпуса крепится металлическая рама. Ее можно изготовить из уголков, обрамленных прочной стальной сеткой с крупными ячейками.

Вертикальный банный котел

Конструкция данного отопительного устройства включает в себя топочную камеру, водяной бак и каменку. Размеры этих элементов могут варьироваться, что зависит от площади банного помещения.

Широкая топка в вертикальных котлах обеспечивает продолжительное горение одной закладки дров. Установка больших каменок позволяет значительно дольше удерживать необходимое тепло в парилке.

Вертикальный банный агрегат можно изготовить из трубы, следуя следующему плану:

1. Вырезать дно и крышку котла, а также подготовить перегородки из металла.
2. Изготовить колосники.
3. В нижней части трубы создать проем для поддувала, а выше него сделать отверстие для топки. Для каждого отсека изготавливаются дверцы из листовой стали.
4. Над топкой внутри трубы устанавливается каменка, а над ней располагается бак для нагрева воды.
5. В сваренных перегородках проделываются отверстия для дымоходной трубы. Крышка крепится на петли сверху котла.

Установленные дверцы монтируются на навесы, фиксируется запорное устройство и ручка. В нижней части бака для нагрева воды устанавливается кран для слива.

Нюансы установки печи в бане

Правильное размещение металлической печи в бане должно соответствовать всем нормам безопасности. Важно уделить особое внимание защите деревянных элементов конструкции.

Для достижения максимального уровня пожарной безопасности необходимо соблюдать несколько простых рекомендаций при установке печи:

1. Печь устанавливается на металлическую подложку. Края стального листа должны выступать за пределы топочной камеры не менее чем на 70 сантиметров. Установка отопительного устройства непосредственно на деревянный пол запрещена.
2. Дымоходная труба должна быть обязательно изолирована. Она должна находиться на расстоянии не менее 38 сантиметров от деревянных конструкций.
3. Деревянная обшивка вблизи печи должна быть защищена негорючими материалами. Рекомендуется обработать деревянные стены антипиреном.
4. Противопожарные экраны, защищающие стены, должны находиться на 30 сантиметров выше уровня корпуса банной печи.
5. Зольник следует располагать на расстоянии не менее 14 сантиметров от пола или от находящихся рядом горючих предметов.

Между верхней частью печи и потолком должно быть расстояние не менее 120 сантиметров.

Металлическая печь является отличным решением для обогрева небольших дачных бань. Выбрав подходящую конструкцию и качественные материалы, такую каменку можно изготовить самостоятельно. Правильный подход и умение работать со сварочным аппаратом позволят создать недорогой, но эффективный агрегат с хорошими техническими характеристиками.

https://youtube.com/watch?v=8ZgDu1g7Ct0

Обслуживание и уход за металлической каменкой

Первое, на что стоит обратить внимание, это регулярная чистка каменки. После каждого использования необходимо дать ей остыть, а затем удалить остатки топлива и золу. Для этого можно использовать металлическую щетку или совок. Важно не оставлять золу внутри, так как она может привести к коррозии и повреждению металла.

Также стоит периодически проверять состояние дымохода. Накопление сажи и других отложений может привести к ухудшению тяги и даже к задымлению помещения. Рекомендуется проводить чистку дымохода не реже одного раза в сезон, а в случае интенсивного использования — чаще. Для этого можно использовать специальные щетки, которые помогут удалить нагар и сажу.

Металлическая каменка требует особого внимания к состоянию ее поверхности. Регулярная проверка на наличие ржавчины и коррозии позволит вовремя принять меры. Если вы заметили повреждения, их следует обработать антикоррозийной краской или специальными составами, которые помогут предотвратить дальнейшее разрушение металла.

Не забывайте и о проверке герметичности соединений. Если в процессе эксплуатации вы заметили, что каменка начала дымить или появились трещины, это может свидетельствовать о необходимости замены уплотнителей или ремонта. Важно, чтобы все соединения были надежными, так как это влияет на безопасность и эффективность работы устройства.

Кроме того, стоит обратить внимание на использование качественного топлива. Некачественное или влажное топливо может привести к образованию большого количества сажи и копоти, что негативно скажется на работе каменки. Используйте только сухие и хорошо просушенные дрова или уголь, что обеспечит чистое и эффективное горение.

Наконец, не забывайте о правилах безопасности при эксплуатации каменки. Убедитесь, что она установлена на огнеупорной поверхности, вдали от легковоспламеняющихся материалов. Также рекомендуется использовать специальные защитные экраны, чтобы избежать случайного возгорания.

Следуя этим простым рекомендациям по обслуживанию и уходу за металлической каменкой, вы сможете не только продлить срок ее службы, но и обеспечить комфорт и безопасность в вашем доме.

Вопрос-ответ

Какие камни нельзя класть в каменку?

Не рекомендуется использовать для укладки в закрытую каменку малиновый и белый кварциты из-за неустойчивости к высоким температурам.

В каком порядке нужно укладывать камни в банную печь?

Профессионалы укладывают камни в таком порядке: вниз кладут наиболее крупные камушки (фракция 70-140 мм), далее — средние, а затем небольшие.

Нужно ли закрывать поддувало, когда топишь баню?

Когда баня нагреется до необходимой температуры, топку можно заканчивать. Дожидаемся, когда прогорит последняя порция дров, открываем дверцу топки и проверяем, нет ли над углями синеватых язычков пламени – признаков наличия угарного газа. Если все в порядке, поддувало, дымовую задвижку и топку закрываем полностью.

Советы

СОВЕТ №1

Перед началом сборки каменки тщательно изучите все необходимые материалы и инструменты. Подготовьте список, чтобы не забыть ничего важного. Это поможет избежать лишних затрат и сэкономит время на поиски недостающих компонентов.

СОВЕТ №2

Обратите внимание на выбор металла для конструкции. Используйте качественные и устойчивые к коррозии материалы, такие как нержавеющая сталь или черный металл с защитным покрытием. Это увеличит срок службы вашей каменки и снизит необходимость в ремонте.

СОВЕТ №3

При проектировании каменки учитывайте ее размеры и место установки. Убедитесь, что у вас достаточно пространства для безопасной эксплуатации и обслуживания. Также продумайте вентиляцию, чтобы избежать перегрева и обеспечить эффективное сжигание топлива.

СОВЕТ №4

Не забывайте о безопасности! Используйте защитные очки и перчатки во время работы с металлом, а также следите за тем, чтобы каменка была установлена на устойчивой поверхности. Это поможет избежать несчастных случаев и обеспечит комфортное использование вашей каменки.
