Расширительный бак для системы отопления — ключевой элемент, обеспечивающий стабильную и безопасную работу отопительных систем. В статье рассмотрим его функции, принципы работы и важность правильного выбора и установки. Понимание этих аспектов поможет избежать перегрева и избыточного давления в системе, а также продлить срок службы оборудования.
Алгоритм действия расширительного бака

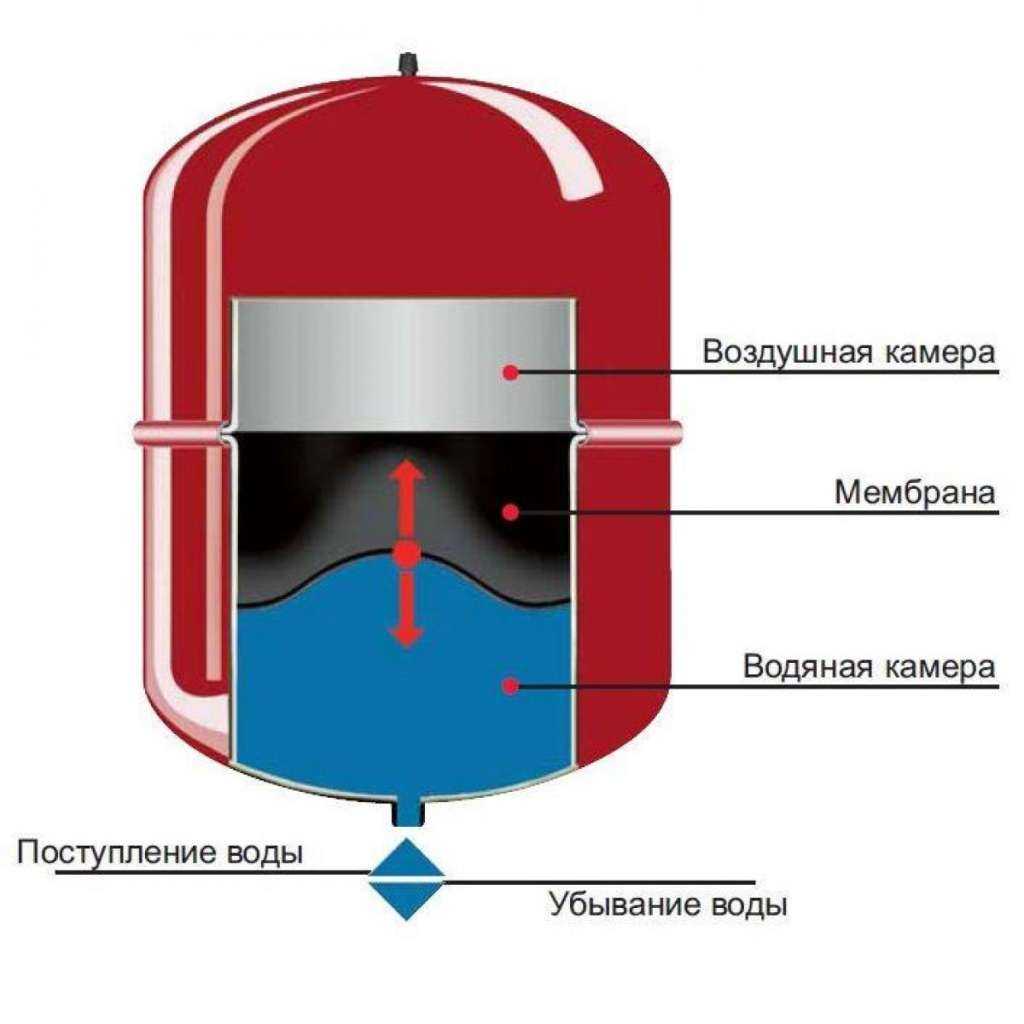

Схема расширительного бака
Расширительные баки используются для компенсации теплового расширения, а также для аккумулирования избыточного теплоносителя и поддержания стабильного гидравлического давления в системе. В закрытых отопительных системах устанавливаются герметичные баки с резиновыми мембранами, в то время как для открытых систем применяются полые резервуары, которые соединены с атмосферой.
В системах отопления открытого типа избыточный объем нагретой воды выталкивается в открытое пространство расширительного бака. Если происходит переполнение, излишки сбрасываются в канализацию. Открытый резервуар размещается на самой высокой точке системы и также служит для удаления воздушных пробок из отопительной системы. Размер расширительного бака для открытой схемы, при наличии перелива теплоносителя, может быть произвольным, но не должен быть меньше 5% от общего объема теплоносителя. В системах с естественной циркуляцией (без подключения к водопроводу) бак используется для заполнения водой (теплоносителем).
Мембранный экспанзомат представляет собой герметичный резервуар, разделенный мембранной перегородкой на две части. Одна камера подключается к системе отопления, а в другую через специальный клапан закачивается воздух с давлением от 0,4 до 1,6 атмосфер. Объем бака определяется общей вместимостью системы по теплоносителю. При нагревании теплоноситель (вода) расширяется, и образовавшийся избыточный объем выталкивается в водяную камеру экспанзомата, создавая давление на мембрану. Мембрана изгибается в сторону воздушной камеры, а давление теплоносителя компенсируется сжимаемым воздухом. Таким образом, происходит регулировка давления в системе отопления. Гибкость мембраны и давление воздуха в расширительном баке закрытого типа обеспечивают поддержание постоянного давления в системе.
Эксперты в области отопительных систем подчеркивают важность расширительного бака как ключевого элемента для обеспечения стабильной работы системы. Он предназначен для компенсации изменения объема воды при нагревании, что предотвращает избыточное давление и возможные повреждения трубопроводов. Специалисты отмечают, что правильный выбор и установка расширительного бака могут значительно повысить эффективность системы отопления. При этом важно учитывать объем системы и температурный режим, чтобы избежать недостатка или избытка жидкости. Кроме того, регулярное техническое обслуживание и проверка состояния бака помогут избежать аварийных ситуаций и продлить срок службы всей системы. Таким образом, внимание к этому элементу отопления является залогом надежности и долговечности всей системы.
Способы расчета расширительного бака для отопления

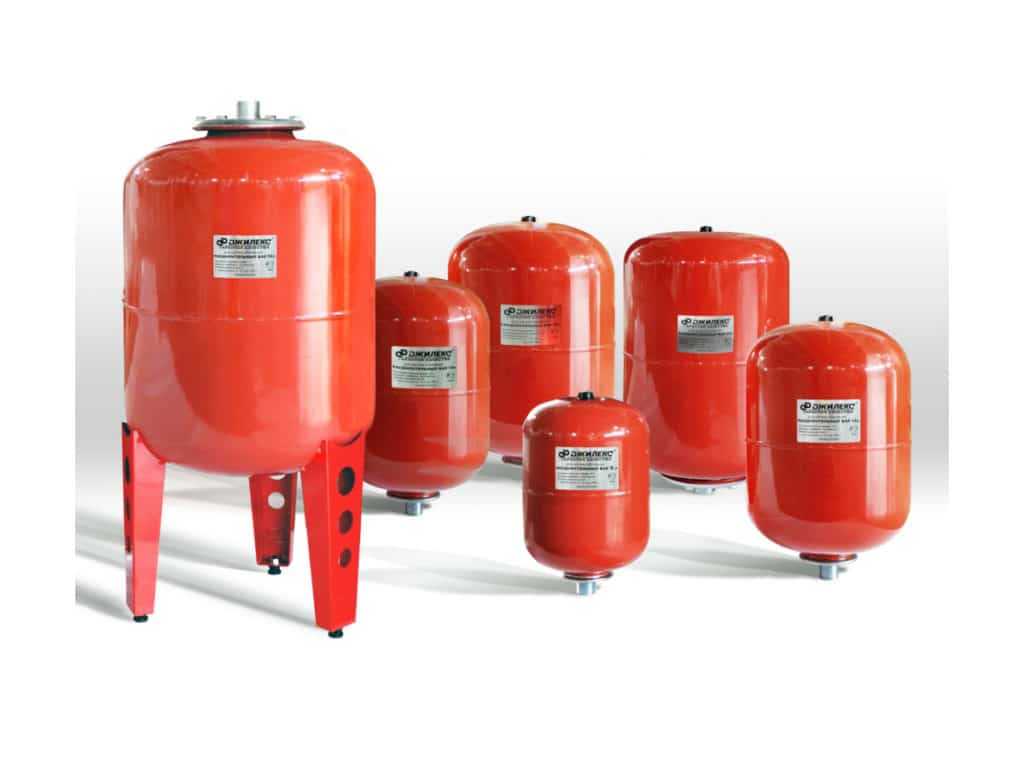

Расширительные баки для отопительных систем
Как правильно определить объем расширительного бака? Существует общий метод, при котором объем мембранного устройства рассчитывается как 10% от общего внутреннего объема всей отопительной системы.
Однако чаще применяется более точный расчет с использованием формул, который может выполнить любой желающий с помощью калькулятора. Объем расширительного бака для отопления вычисляется по следующей формуле:
А = ВхС/К, где В – объем теплоносителя, С – коэффициент теплового расширения теплоносителя, К – коэффициент эффективности мембранного бака.
Определение объема теплоносителя можно осуществить тремя способами:
- Геометрический метод – на основе внутреннего объема отопительных приборов, котла и трубопроводов,
- Метод заполнения системы – по показаниям счетчика или путем сложения при ручном заполнении,
- Обобщенный метод – на 1 кВт тепловой мощности котла принимается 15 литров объема системы.
Обобщенный метод имеет уточненную версию в зависимости от типа отопительных приборов. Например, при использовании радиаторов количество воды в них составляет в среднем 11 литров, в конвекторах – 7 литров, а в контуре теплого пола – до 18 литров. Объем теплообменника можно найти в паспорте оборудования, а количество воды в трубопроводах определяется путем подсчета их длины и внутреннего объема. Все эти показатели суммируются (котел, трубы, приборы) для получения общего объема отопительной системы.
После определения объема системы расчет производится по следующей формуле:
К = (ДМ – ДБ)/(ДМ+1), где ДБ – максимальное давление теплоносителя, которое обычно принимается равным давлению срабатывания предохранительного клапана на группе безопасности (3 атм.), ДБ – установленное давление воздуха в воздушной камере расширительного бака.
Коэффициент теплового расширения воды составляет 4% при нагреве до 95 градусов Цельсия. Если в составе теплоносителя присутствуют незамерзающие добавки, этот показатель увеличивается в зависимости от их процентного содержания. При добавлении 10% в общий объем коэффициент воды 4% умножается на поправочный коэффициент 1.1, при 30% — на 1.3 и так далее.
| Параметр | Открытый расширительный бак | Закрытый (мембранный) расширительный бак |
|---|---|---|
| Принцип работы | Сообщается с атмосферой, компенсирует расширение теплоносителя за счет свободного объема. | Герметичный бак с эластичной мембраной, разделяющей теплоноситель и газовую подушку. |
| Место установки | В самой верхней точке системы отопления. | В любом удобном месте, обычно в котельной, перед циркуляционным насосом. |
| Давление в системе | Атмосферное (близкое к нему). | Поддерживается заданное давление, выше атмосферного. |
| Риск завоздушивания | Высокий, из-за постоянного контакта с воздухом. | Низкий, система герметична. |
| Риск коррозии | Высокий, из-за постоянного контакта теплоносителя с кислородом воздуха. | Низкий, теплоноситель не контактирует с воздухом. |
| Потери теплоносителя | Возможны испарения, особенно при высоких температурах. | Минимальны, система герметична. |
| Требования к обслуживанию | Регулярный контроль уровня теплоносителя, долив. | Контроль давления в газовой подушке, периодическая подкачка. |
| Эффективность системы | Ниже, из-за завоздушивания и коррозии. | Выше, за счет стабильного давления и отсутствия завоздушивания. |
| Сложность монтажа | Относительно прост, но требует правильного расположения. | Требует более точного расчета объема и настройки давления. |
| Стоимость | Обычно ниже. | Обычно выше. |
| Применение | В основном в системах с естественной циркуляцией, старых системах. | В современных системах с принудительной циркуляцией, закрытых системах. |
Интересные факты
Вот несколько интересных фактов о расширительных баках для систем отопления:
-
Принцип работы: Расширительный бак работает по принципу компенсации изменения объема воды в системе отопления при нагревании. Когда вода нагревается, она расширяется, и расширительный бак позволяет этой избыточной воде выходить в специальный резервуар, предотвращая избыточное давление в системе.
-
Типы расширительных баков: Существует два основных типа расширительных баков — открытые и закрытые. Открытые баки устанавливаются на верхней точке системы и имеют прямой контакт с атмосферой, тогда как закрытые баки герметичны и содержат мембрану, разделяющую воду и воздух, что позволяет поддерживать давление в системе.
-
Устойчивость к коррозии: Многие современные расширительные баки изготавливаются из материалов, устойчивых к коррозии, таких как нержавеющая сталь или специальные полимеры. Это значительно увеличивает срок службы устройства и снижает риск загрязнения системы отопления, что особенно важно для поддержания ее эффективности и надежности.
Расчет экспанзомата для системы с котлом мощностью 31 кВт

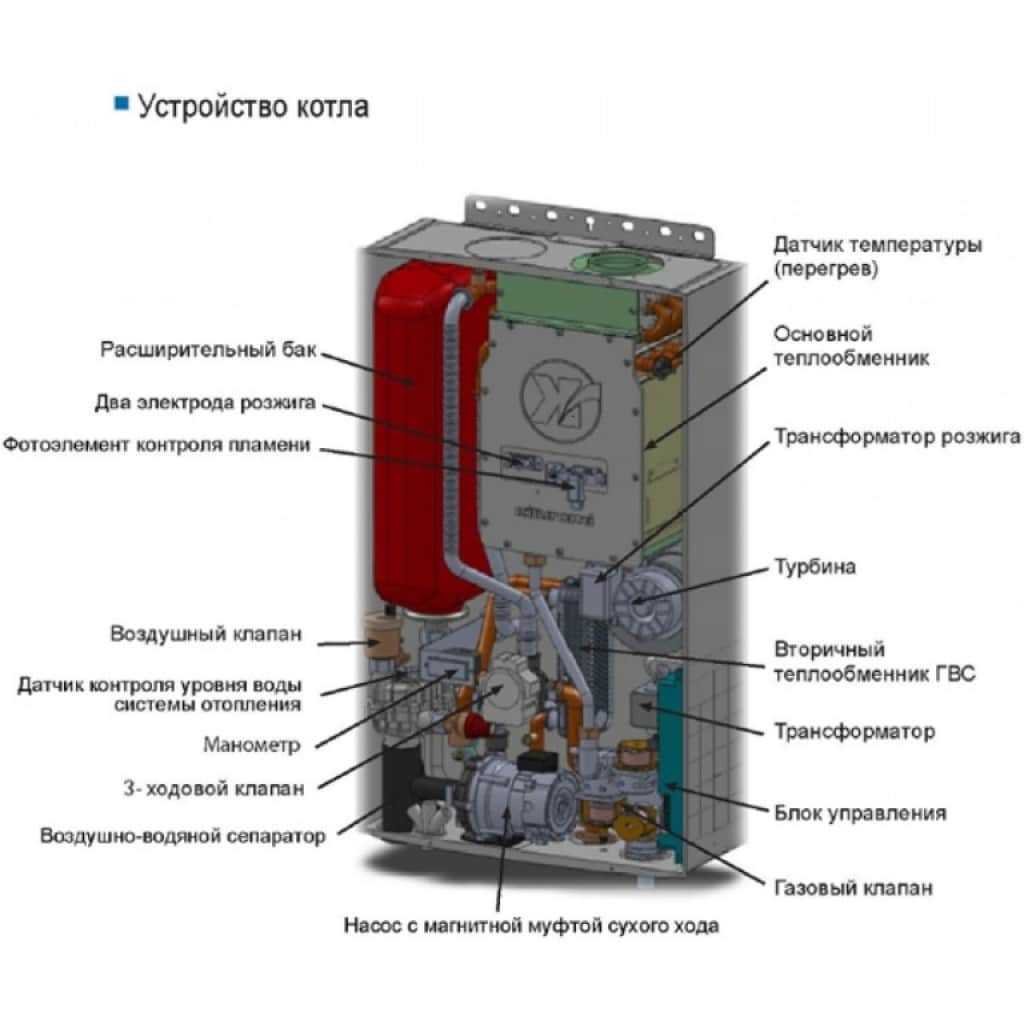

Устройство газового котла с интегрированным расширительным баком
Перед тем как приступить к расчетам для выбора расширительного бака, важно отметить, что большинство настенных котлов уже оснащены встроенными расширительными баками. Объем такого бака можно найти в технической документации к котлу. При вычислении объема отопительной системы на основе мощности котла (умножая 1 кВт тепловой мощности на 15 литров) необходимо проверить, соответствует ли объем бака объему создаваемой системы. Если его недостаточно, потребуется установить дополнительный бак, объем которого рассчитывается с учетом встроенного экспанзомата. Напольные котлы, как правило, не имеют встроенных расширительных баков.
Читайте также:
Расчет производится следующим образом:
К = (ДМ – ДБ)/(ДМ+1) = (3,0 – 1,5)/(3,0 – 1) = 0,375
где:
3,0 – максимальное давление в системе, атм.,
1,5 – давление воздуха за мембраной, атм.,
0,375 – коэффициент эффективности бака, К.
Объем теплоносителя: В = 31х15 = 465 литров.
Таким образом, объем бака составит:
А = 465х0,04/0,375 = 49,6 литра.
Рекомендуется выбрать расширительный бак объемом не менее 50 литров с давлением воздуха в 1,5 атм. Общий метод подбора (10% от А) указывает на необходимость использования бака объемом не менее 46,5 литров. В этом случае объем экспанзомата всегда округляется в большую сторону – до 50 литров.
Давление воздуха, учитываемое в расчетах (1,5 атмосферы), можно корректировать. На расширительных баках установлен клапан для подкачки воздуха. К нему можно подключить ручной насос, чтобы увеличить давление, если заводское значение ниже необходимого. Важно быть осторожным: при значительном увеличении давления существует риск повреждения мембраны, поэтому процесс следует контролировать с помощью манометра. Клапан также служит для сброса давления, если оно превышает допустимые значения.
При расчете объема расширительного бака рекомендуется увеличить расчетный объем на 5–10%. Это поможет устранить возможные погрешности и не повлияет на работу мембранного сосуда и всей системы отопления в целом.
Типы расширительных баков и их особенности
Расширительные баки для систем отопления можно классифицировать по нескольким критериям, включая конструкцию, способ установки и назначение. Каждый тип имеет свои особенности, которые влияют на его эффективность и применение в различных системах отопления.
1. Мембранные расширительные баки
Мембранные расширительные баки являются наиболее распространённым типом. Они состоят из металлического корпуса, внутри которого находится эластичная мембрана, разделяющая бак на две камеры: одну для воды, другую для воздуха или газа. При нагревании воды и увеличении её объёма мембрана деформируется, позволяя жидкости занимать больше пространства, что предотвращает избыточное давление в системе.
Преимущества мембранных баков включают:
- Компактные размеры и простота установки;
- Надёжность и долговечность;
- Минимальные требования к обслуживанию;
- Широкий диапазон рабочих температур и давлений.
2. Пневматические расширительные баки
Пневматические расширительные баки, в отличие от мембранных, не имеют разделительной мембраны. Они работают на основе сжатого воздуха, который находится в верхней части бака. При нагревании воды и её расширении, избыточное давление передаётся на сжатый воздух, что позволяет компенсировать увеличение объёма жидкости.
Данный тип баков чаще используется в промышленных системах отопления, так как они могут выдерживать более высокие давления. Однако, их установка и обслуживание требуют больше усилий и затрат.
3. Открытые расширительные баки
Открытые расширительные баки представляют собой простые резервуары, которые устанавливаются на верхней точке системы отопления. Они не имеют герметичного корпуса, что позволяет воздуху свободно поступать в бак. Этот тип расширительных баков чаще всего используется в системах с естественной циркуляцией.
Преимущества открытых баков:
- Простота конструкции и низкая стоимость;
- Легкость в обслуживании;
- Отсутствие необходимости в сложных системах контроля давления.
Однако, открытые расширительные баки имеют и недостатки, такие как возможность загрязнения воды и потеря тепла из-за открытого контакта с окружающей средой.
4. Комбинированные расширительные баки
Комбинированные расширительные баки сочетают в себе элементы мембранных и пневматических систем. Они могут работать как с мембраной, так и без неё, что делает их универсальными для различных условий эксплуатации. Эти баки обеспечивают высокую степень защиты от перепадов давления и могут использоваться в системах с различными требованиями к температуре и давлению.
Выбор типа расширительного бака
При выборе расширительного бака для системы отопления необходимо учитывать несколько факторов, включая тип системы (закрытая или открытая), рабочее давление, температуру, а также доступное пространство для установки. Правильный выбор типа расширительного бака обеспечит надёжную и эффективную работу системы отопления, а также продлит срок её службы.
Вопрос-ответ
Какова основная функция расширительного бака в системе отопления?
Основная функция расширительного бака заключается в компенсации изменений объема воды в системе отопления, вызванных изменениями температуры. Когда вода нагревается, она расширяется, и расширительный бак позволяет избежать избыточного давления в системе, предотвращая повреждения труб и оборудования.
Как выбрать правильный объем расширительного бака для своей системы отопления?
Для выбора правильного объема расширительного бака необходимо учитывать объем всей системы отопления, тип используемого теплоносителя и максимальную температуру, до которой будет нагреваться вода. Обычно рекомендуется, чтобы объем бака составлял около 10% от общего объема системы, но точные расчеты лучше проводить с учетом рекомендаций производителя оборудования.
Как часто нужно проверять и обслуживать расширительный бак?
Расширительный бак следует проверять как минимум один раз в год, особенно перед началом отопительного сезона. Важно контролировать уровень давления в системе и состояние мембраны бака. При необходимости следует проводить обслуживание или замену, чтобы обеспечить надежную работу всей системы отопления.
Советы
СОВЕТ №1
Перед покупкой расширительного бака обязательно рассчитайте его объем в зависимости от мощности вашей системы отопления. Это поможет избежать проблем с недостаточным или избыточным давлением в системе.
СОВЕТ №2
Выбирайте расширительный бак с мембраной, так как они обеспечивают более стабильное давление и предотвращают контакт воды с воздухом, что снижает риск коррозии и увеличивает срок службы оборудования.
СОВЕТ №3
Регулярно проверяйте давление в расширительном баке и состояние мембраны. Это поможет выявить проблемы на ранней стадии и избежать серьезных поломок в системе отопления.
СОВЕТ №4
Установите расширительный бак в удобном для доступа месте, чтобы в будущем можно было легко проводить его обслуживание и при необходимости замену.
