Смесительный узел для теплого пола — ключевой элемент водяного отопления, обеспечивающий равномерное распределение температуры и комфорт в помещениях. В статье рассмотрим устройство смесительного узла, его функции, а также достоинства и недостатки. Понимание особенностей смесительного узла поможет избежать ошибок при установке и эксплуатации теплого пола, что обеспечит эффективное и экономичное отопление вашего дома.
Устройство и принцип работы
Если представить схему смесительного узла для теплого пола, то она включает в себя клапан и насос. В большинстве случаев можно встретить более сложные варианты комплектации.
Насос может быть интегрирован непосредственно в отопительный агрегат, однако его мощность будет недостаточной. Для полноценной работы системы обогрева пола необходимо установить отдельную насосную установку на узел. Это позволит легко регулировать температуру воды, снижая её с 90 градусов до 35-50.
Кроме того, смесительный узел обязательно оснащается предохранительным устройством, которое отключает насос, если температура подаваемой воды превышает установленный предел.
Труба, по которой происходит обратный ход воды с температурой 40 градусов, выходит из коллектора. На обратной линии установлен обратный клапан, который предотвращает движение воды в обратном направлении.
Как функционирует смесительный узел для теплого пола? Когда терморегулятор срабатывает, автоматически открывается заслонка, позволяющая подмешивать более холодный теплоноситель из обратной линии. После нормализации температурного режима заслонка закрывается.

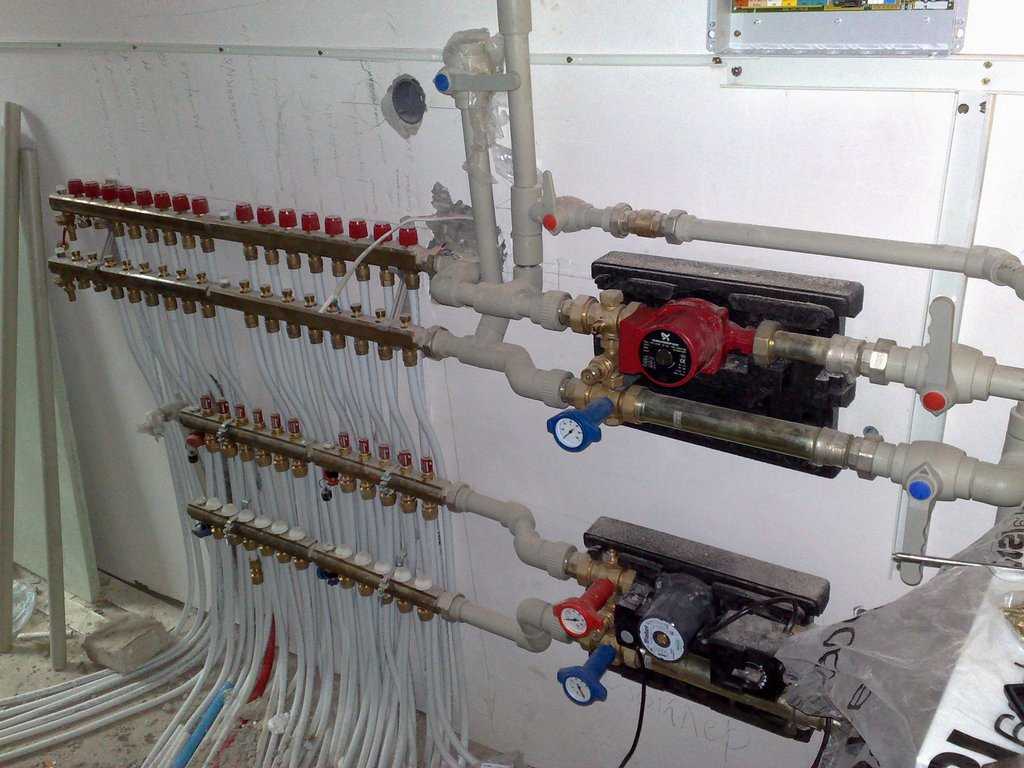

Смесительный узел для теплого пола представляет собой ключевой элемент системы, обеспечивающий оптимальное распределение теплоносителя. Эксперты отмечают, что основное достоинство такого узла заключается в его способности поддерживать необходимую температуру воды, что позволяет избежать перегрева и, как следствие, повреждения трубопроводов. Кроме того, смесительный узел способствует экономии энергии, так как позволяет использовать менее горячую воду, что снижает затраты на отопление.
Однако, несмотря на явные преимущества, существуют и недостатки. Одним из них является сложность установки и настройки системы, что требует профессионального подхода. Также стоит учитывать, что смесительные узлы могут быть подвержены засорам и требуют регулярного обслуживания. В целом, эксперты рекомендуют тщательно взвешивать все аспекты перед выбором смесительного узла, чтобы обеспечить эффективную и долговечную работу системы теплого пола.
Разновидности
Ключевым компонентом насосно-смесительного узла для системы теплого пола является двухходовой или трехходовой клапан.
| Аспект | Описание | Достоинства | Недостатки |
|---|---|---|---|
| Устройство | Комплекс элементов (коллектор, насос, термостат, клапаны), регулирующий температуру теплоносителя в контурах теплого пола. | Обеспечивает оптимальную температуру теплоносителя для комфортного обогрева. | Требует профессионального монтажа и настройки. |
| Принцип работы | Смешивание горячего теплоносителя из котла с остывшим из обратного контура теплого пола для достижения заданной температуры. | Предотвращает перегрев напольного покрытия и обеспечивает равномерное распределение тепла. | Зависит от корректной работы всех компонентов. |
| Виды | Двухходовой: Простой, но менее точный. Трехходовой: Более точный, но дороже. С термостатическим клапаном: Автоматическая регулировка. | Разнообразие вариантов для разных бюджетов и требований. | Выбор оптимального вида может быть сложным без консультации специалиста. |
| Основные компоненты | Коллектор: Распределяет теплоноситель по контурам. Циркуляционный насос: Обеспечивает движение теплоносителя. Термостатический клапан: Регулирует температуру. Воздухоотводчик: Удаляет воздух из системы. Манометр/термометр: Контроль параметров. | Каждый компонент выполняет важную функцию для эффективной работы системы. | Выход из строя одного компонента может нарушить работу всей системы. |
| Достоинства | Комфорт: Равномерное и мягкое тепло. Экономичность: Снижение затрат на отопление (при правильной настройке). Эстетика: Отсутствие видимых радиаторов. Долговечность: При правильном монтаже и эксплуатации. | Повышает качество жизни и снижает эксплуатационные расходы. | Высокая начальная стоимость установки. |
| Недостатки | Высокая начальная стоимость: Оборудование и монтаж. Сложность монтажа: Требует квалифицированных специалистов. Инерционность: Медленный нагрев и остывание. Ремонтопригодность: Сложность доступа к элементам системы. | Требует значительных инвестиций и тщательного планирования. | Не подходит для быстрого изменения температуры в помещении. |
| Применение | Жилые дома, квартиры, офисы, коммерческие помещения. | Универсальное решение для различных типов зданий. | Не всегда целесообразно в помещениях с очень высокими потолками или плохой теплоизоляцией. |
| Обслуживание | Регулярная проверка давления, температуры, удаление воздуха. | Продлевает срок службы системы и обеспечивает ее эффективную работу. | Требует периодического внимания со стороны пользователя или специалиста. |
Интересные факты
Вот несколько интересных фактов о смесительных узлах для теплого пола:
-
Точная регулировка температуры: Смесительные узлы позволяют точно регулировать температуру теплоносителя, что обеспечивает комфортный микроклимат в помещении. Это достигается за счет смешивания горячей воды из котла с более холодной водой, возвращающейся из системы отопления, что предотвращает перегрев и обеспечивает равномерное распределение тепла.
-
Энергоэффективность: Использование смесительных узлов может значительно повысить энергоэффективность системы отопления. Они позволяют поддерживать оптимальную температуру в системе теплого пола, что снижает потребление энергии и, соответственно, затраты на отопление. Это особенно актуально в условиях роста цен на энергоносители.
-
Сложность установки и обслуживания: Несмотря на свои преимущества, смесительные узлы могут быть сложными в установке и обслуживании. Неправильная настройка или установка может привести к неэффективной работе системы, что в свою очередь может вызвать проблемы с комфортом и увеличением затрат на отопление. Поэтому важно доверять установку и настройку профессионалам.
Двухходовой тип
Данная модель оснащена встроенным датчиком жидкости в головке термостата. Основная задача этого устройства заключается в мониторинге температуры воды. Клапан закрывается при помощи головки, которая ограничивает подачу воды из кола в тех случаях, когда в контуре наблюдается повышенная температура.
Теплоноситель постоянно поступает в систему из обратки. Клапан обеспечивает подачу горячей воды только тогда, когда температура не достигает установленного уровня. Регулировка осуществляется плавно, что исключает резкие колебания температуры, так как клапан не имеет высокой пропускной способности. Узел подмеса для теплого пола не только поддерживает комфортный микроклимат, но и способствует долговечности всей отопительной системы.
Двухходовой клапан эффективно выполняет задачу контроля необходимого температурного режима. Однако его не рекомендуется использовать в системах отопления помещений, площадь которых превышает 200 квадратных метров.
Трехходовой тип
Такой клапан выполняет две важные задачи: он регулирует подачу горячего теплоносителя и служит в качестве балансировочного байпаса. Процесс смешивания горячей и охлажденной воды происходит непосредственно внутри клапана.
Часто это устройство оснащается термостатическим элементом, погодозависимым контроллером и сервоприводом. Регулируя заслонку, можно добиться необходимой температуры теплоносителя в системе.

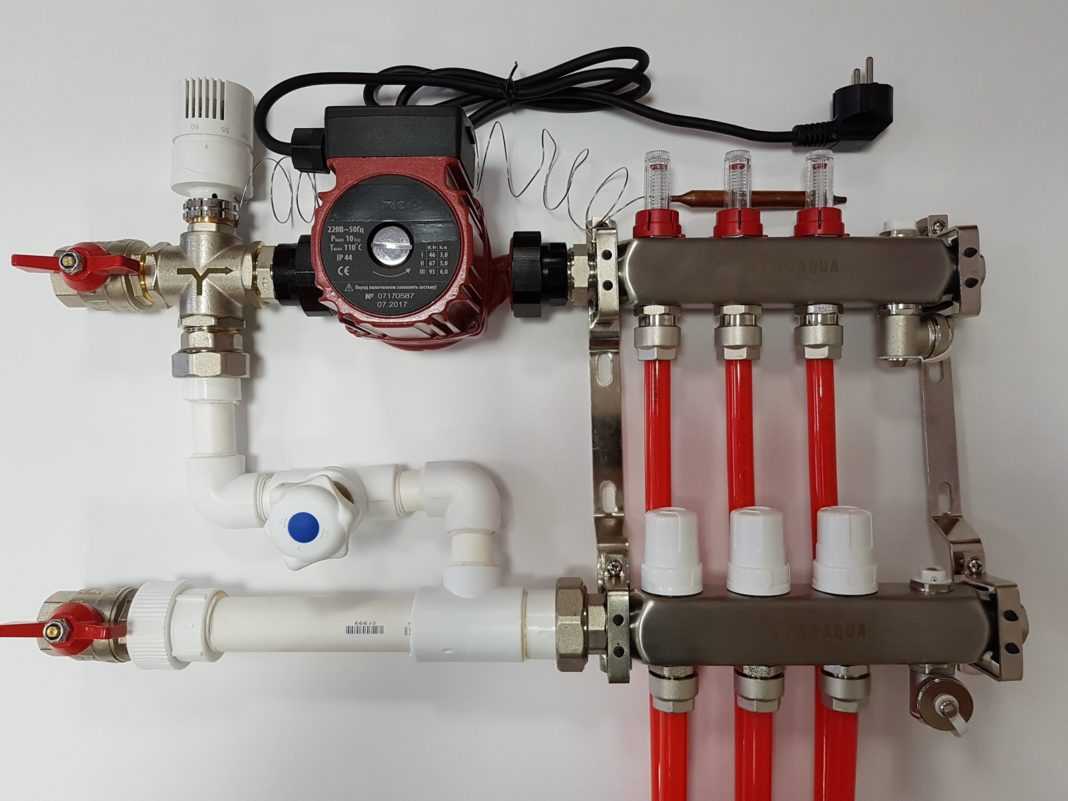

Комплект для трех контуров водяного теплого пола площадью до 40 м² включает трехходовой клапан и трубы.
Рекомендуется устанавливать трехходовой клапан для смесителя в системах отопления полов в домах с несколькими контурами обогрева или в помещениях с большой площадью.
Преимущества и недостатки
Насосно-смесительный узел для системы теплого пола предлагает множество преимуществ, благодаря которым данное отопительное решение стало столь востребованным. К основным из них можно отнести:
- безопасность использования – многие пользователи забывают о том, что отопительные приборы могут достигать высоких температур, что приводит к серьезным ожогам. Внедрение данной системы полностью устраняет подобные риски,
- гигиеничность – уход за системой теплого пола не представляет сложности. Благодаря постоянному обогреву, поверхность полов быстро высыхает, что предотвращает появление плесени и грибков,
- экономия – применение теплого пола позволяет сократить потребление энергии на 30-50 процентов,
- длительный срок службы – трубы, подверженные износу, могут функционировать не менее пятидесяти лет,
- управление в зависимости от внешней температуры – двухходовой клапан оснащен электрическим приводом, который соединен с терморегулятором. Настройка температуры нагрева осуществляется с учетом температуры на улице,
- ручное управление – в этом режиме блок может работать без клапана. Степень смешивания устанавливается вручную, однако этот вариант не рекомендуется использовать с высокотемпературными источниками тепла,
- режим ограничения температуры – он реализуется благодаря термостатической головке на клапане с выносным датчиком. Температура нагрева пола в этом случае ограничивается по установленной на головке отметке.
Пользователи не отмечают недостатков в работе узла подмеса.
Читайте также:
Значение основных параметров смесительного узла
Если вы планируете установить смесительный узел для системы теплого пола самостоятельно, важно внимательно подойти к выбору комплектующих. Обратите внимание не только на размеры и диаметр элементов, но и на их производительность, которая должна соответствовать требованиям вашей системы. Хотя расчеты может выполнить профессионал, вы также можете успешно справиться с этой задачей самостоятельно.
Производительность
Этот параметр имеет одинаковую значимость как для насосной установки, так и для термостатического клапана. Насос выполняет роль активного элемента, который обеспечивает перекачивание необходимых объемов, в то время как клапан должен иметь достаточную пропускную способность.
Для определения производительности системы потребуется учесть следующие данные:
- Теплоноситель оправданно носит свое название – чем больше его объем перекачивается за единицу времени, тем больше тепла передается от котла к контурам. Таким образом, одним из исходных факторов для расчета минимальной производительности будет площадь обогреваемого помещения. Здесь могут быть различия в количестве тепловой энергии, так как система теплого пола может использоваться как основной или вспомогательный источник тепла.
- Теплоемкость теплоносителя и температурный перепад между подачей и обраткой. Обычно он не превышает десяти градусов, при этом для комфортного обогрева температура не должна превышать тридцати градусов.
- Некоторые используют в качестве теплоносителя не воду, а специальные незамерзающие жидкости. Для более точных расчетов необходимо уточнить их плотность и теплоемкость.

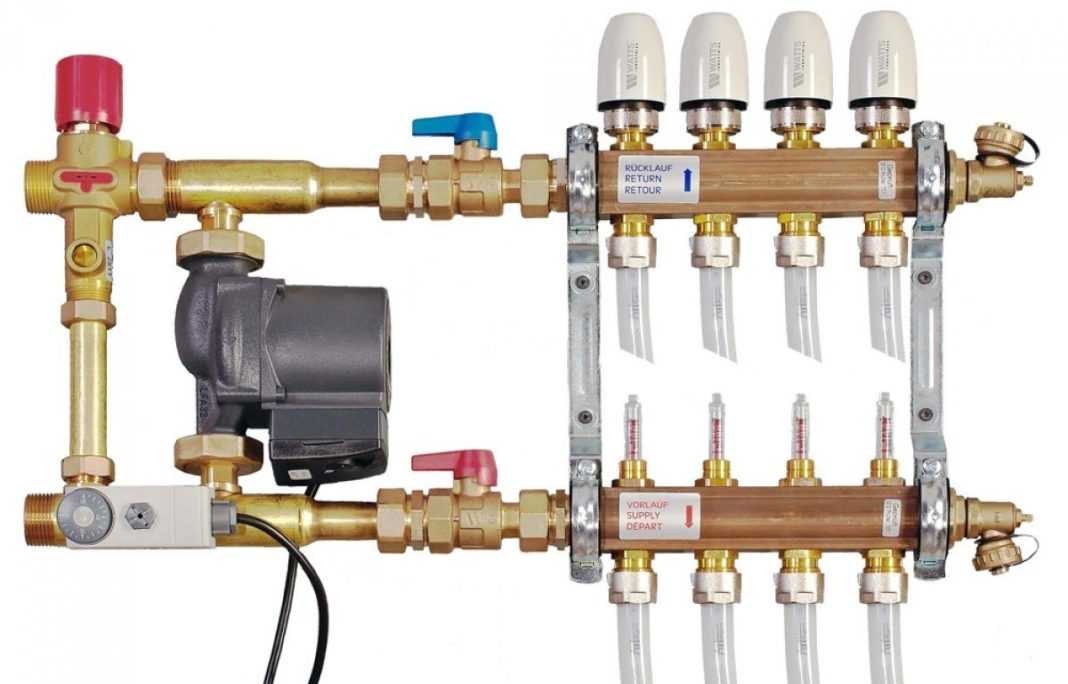

Установка смесительного узла для теплого пола своими руками может оказаться довольно сложной задачей.
Напор циркуляционного насоса
В дополнение к узлу подмеса, для системы теплого пола необходимо установить насосное оборудование, которое будет обеспечивать необходимый напор горячей и холодной воды в контуре. После смешивания вода перемещается по трубам, расположенным под полом. Именно на этом насосе лежит основная ответственность за создание нужного давления, так как циркуляционный насос, входящий в общую отопительную систему, полностью закрывает свой клапан.
Таким образом, как же правильно определить напор для насосного устройства, установленного самостоятельно в систему теплого пола с узлом смешения?
К узлу смешения подключается коллектор, от которого отходят контуры системы. Согласно законам гидравлики, давление, создаваемое насосом на коллекторе, будет одинаковым для всех подключенных контуров. Для более точной настройки в каждом контуре устанавливаются устройства для балансировки. Однако такие клапаны лишь немного снижают избыточное давление в коротких контурах, в то время как расчеты проводятся по максимальной длине труб, так как именно здесь возникает наибольшее гидравлическое сопротивление.
Гидравлическое сопротивление будет зависеть от диаметра труб, поэтому этот параметр также нужно уточнить. Кроме труб, сопротивление могут создавать фитинги и клапаны.
При выборе насоса стоит внимательно ознакомиться с его техническим паспортом. Обычно производитель указывает в нем оптимальные параметры производительности и создаваемого напора при различных рабочих режимах.
Основные схемы
Существует несколько способов подключения смесительных узлов для систем теплого пола. Наиболее распространены стандартные схемы с двухклапанными или трехклапанными узлами. Давайте рассмотрим, как самостоятельно установить узел подмеса для теплого пола.
- Использование двухходового клапана. Для сборки вам понадобятся:
- шаровые запорные краны для перекрытия потока воды,
- фильтр косого типа – хотя этот элемент не является обязательным, он значительно увеличивает срок службы системы, защищая трубы от попадания твердых частиц,
- термометр – необходим для контроля работы узла и балансировки смесительного устройства,
- однотрубный двухходовой клапан,
- термоголовка, встроенная в клапан,
- балансировочный клапан или сантехнический вентиль – для точной настройки системы,
- насосная установка, обеспечивающая циркуляцию теплового носителя.
Принцип работы системы прост: вода проходит через фильтр и термометр, попадает к клапану, где давление снижается. Термоголовка реагирует на температурный режим, отправляя сигналы для открытия или закрытия. Во время работы насос создает разрежение, в которое поступает холодная вода. После смешивания тепловой носитель достигает необходимой температуры.
-
Схема с трехходовым клапаном. Эта схема работает по аналогичному принципу, но имеет свои особенности. В открытом состоянии находятся два клапана, что обеспечивает стабильность процесса. Клапан устанавливается так, чтобы потоки воды поступали перпендикулярно. В случае сбоя в работе насоса активируется обратный клапан, который стабилизирует систему, хотя его установка встречается нечасто.
-
Схема с термостатическим клапаном. В этой конфигурации оба потока воды смешиваются по одной оси. Клапан имеет уникальную форму и определенную схему направления потоков. Это компактное решение, где роль байпаса выполняет сам клапан.
-
Схема параллельного подключения. Эта схема обладает рядом преимуществ, отличается компактностью и подходит для объектов с небольшой площадью обогрева. Однако производительность может быть недостаточной, а балансировка системы может вызвать трудности.
-
С трехходовым клапаном. Эта схема отличается от предыдущей наличием трехходового термоклапана, установленного над насосом.
При организации теплого пола вы можете выбрать любой из предложенных вариантов. Все зависит от ваших предпочтений и наличия необходимых компонентов.
Самостоятельная сборка смесительного узла
Цена смесительного устройства довольно высока, поэтому многие покупатели выбирают вариант самостоятельной сборки необходимого узла.
Необходимые инструменты
Для сборки вам понадобятся:
- двух- или трехходовой клапан,
- специальные гайки,
- ручной воздухоотводчик,
- обратный клапан,
- зажимы,
- шаровой кран,
- насосная установка,
- тройники,
- устройство для контроля температуры,
- набор ключей и пакля.

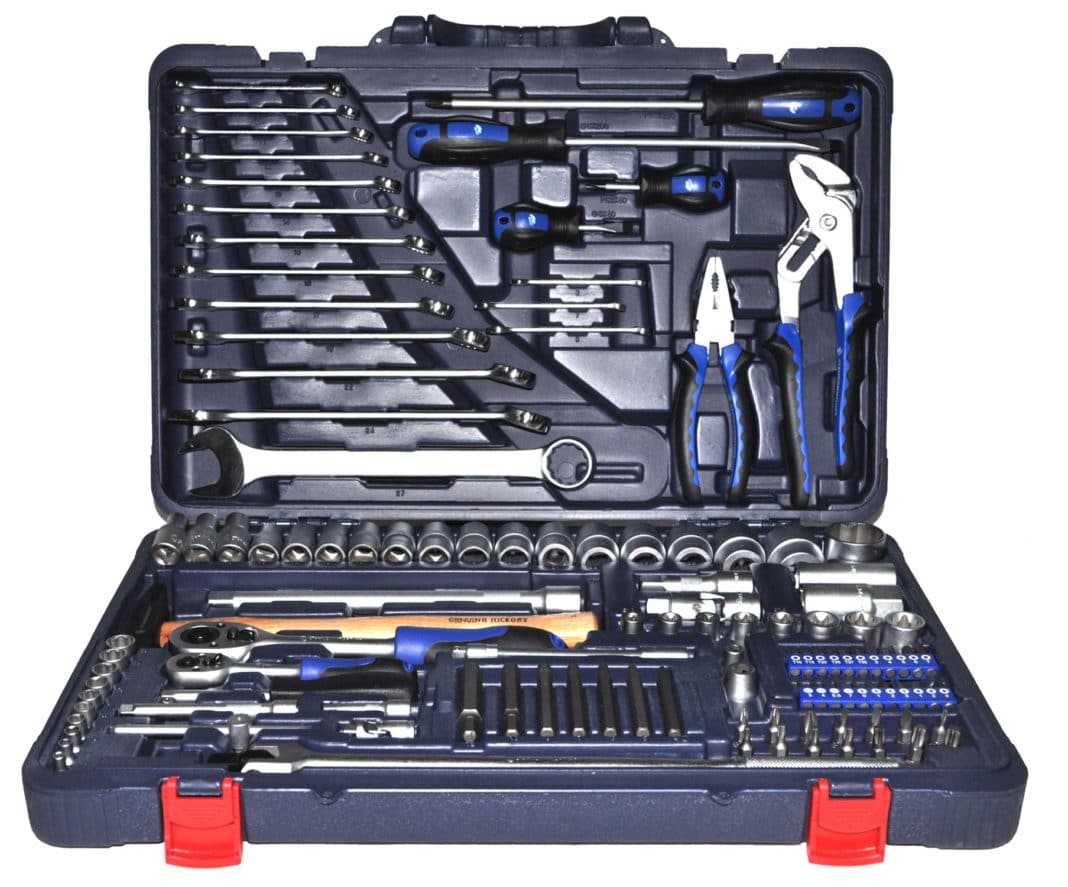

Для установки смесительного узла потребуется комплект ключей.
Схема подключения
Рассмотрим процесс подключения узла Vaitec. В первую очередь, необходимо собрать коллектор, тройники которого могут быть как спаяны, так и закручены. Первый способ обойдется дороже, так как каждое отверстие требует установки дорогого МРН.
-
Читайте также:
Далее изготавливается гидрострелка. Для этого можно использовать обычный регулировочный кран, который устанавливается на радиаторах. Также понадобятся пара ройников и столько же ниппелей с внутренней и наружной резьбой.
Теперь собираем насос. Его, конечно, нужно будет приобрести в магазине. Устанавливают насос ниже гидрострелки, используя разъемные соединения, которые идут в комплекте. Также возможно установить насос вместо гидрострелки, так как он прекрасно справится с её задачами.
Гидрострелка соединяется с гребенкой. Для насоса потребуется приобрести отдельный парубок нужной длины.
Теперь можно устанавливать краны, клапаны и устройство для сброса воздуха.
Тонкости монтажа
Необходимо установить отсекающие краны. Их размещают на узле и обогревательных контурах. Чтобы избежать путаницы в процессе, рекомендуется придерживаться простого алгоритма – подключать подачу и обратку каждого сегмента поочередно.
Важно учитывать возможность образования конденсата и предусмотреть защиту электрических компонентов от воздействия влаги.
Нужен ли узел подмеса для системы теплого пола, каждый решает самостоятельно. Однако его выбор должен быть индивидуальным, чтобы система могла создать необходимый для комфортного проживания микроклимат.
Рекомендации по выбору смесительного узла
Выбор смесительного узла для теплого пола — это важный этап, который напрямую влияет на эффективность работы системы отопления и комфорт в помещении. При выборе смесительного узла следует учитывать несколько ключевых факторов.
1. Тип системы отопления. Существуют различные типы систем теплого пола: водяные и электрические. Для водяных систем необходим смесительный узел, который будет обеспечивать необходимую температуру теплоносителя, в то время как для электрических систем такой узел не требуется.
2. Мощность и производительность. При выборе смесительного узла важно учитывать мощность системы отопления. Необходимо правильно рассчитать необходимую производительность узла, чтобы он мог обеспечить нужное количество теплоносителя для всех контуров теплого пола. Это позволит избежать перегрева или недогрева отдельных участков.
3. Материалы изготовления. Смесительные узлы могут быть изготовлены из различных материалов, таких как латунь, нержавеющая сталь или пластик. Латунные и стальные узлы более долговечны и устойчивы к коррозии, в то время как пластиковые узлы легче и дешевле, но могут иметь меньший срок службы.
4. Наличие дополнительных функций. Многие современные смесительные узлы оснащены дополнительными функциями, такими как термостаты, насосы, фильтры и автоматические системы управления. Эти функции могут значительно повысить эффективность работы системы и упростить управление отоплением.
5. Удобство установки и обслуживания. При выборе смесительного узла стоит обратить внимание на его конструкцию. Узлы, которые легко монтируются и обслуживаются, помогут сэкономить время и деньги на установке и последующем обслуживании системы.
6. Бренд и цена. На рынке представлено множество производителей смесительных узлов. Рекомендуется выбирать продукцию известных брендов, которые зарекомендовали себя на рынке. Цена также играет важную роль, но не стоит экономить на качестве, так как это может привести к дополнительным затратам в будущем.
В заключение, правильный выбор смесительного узла для теплого пола требует внимательного подхода и учета всех вышеперечисленных факторов. Это обеспечит надежную и эффективную работу системы отопления, что, в свою очередь, создаст комфортные условия в вашем доме.
Вопрос-ответ
Как работает смесительный клапан в системе теплого пола?
Трехходовой смесительный клапан для напольного отопления устанавливается на подающем трубопроводе для смешивания горячей воды из котла с обратной водой из системы, поддерживая необходимую температуру воды в системе. Для подключения смесительного клапана требуется присоединение трех труб.
Нужен ли насосно-смесительный узел для теплого пола?
В теплый пол, функционирующий на воде, попадает почти кипящая вода, а для конструкции такая температура недопустима. Для снижения ее до допустимых показателей применяется насосно-смесительный узел.
Почему запрещен водяной теплый пол?
Основная причина — строгие законодательные ограничения. В соответствии с Жилищным кодексом РФ запрещено самостоятельно вносить изменения в общедомовые инженерные системы, такие как центральное отопление. Водяной теплый пол подключается к системе трубопроводов, что делает его частью инженерной коммуникации.
Советы
СОВЕТ №1
Перед установкой смесительного узла для теплого пола обязательно проведите тщательные расчеты. Убедитесь, что система отопления соответствует площади вашего помещения и требованиям по теплоотдаче, чтобы избежать перегрева или недостатка тепла.
СОВЕТ №2
Выбирайте смесительные узлы с качественными компонентами. Обратите внимание на материалы и производителя, так как это напрямую влияет на долговечность и эффективность работы системы. Лучше инвестировать в надежные бренды, чем сталкиваться с частыми поломками.
СОВЕТ №3
Регулярно проводите техническое обслуживание смесительного узла. Проверяйте фильтры, насосы и термостаты, чтобы обеспечить стабильную работу системы и предотвратить возможные проблемы, такие как засоры или утечки.
СОВЕТ №4
Обратите внимание на возможность автоматизации системы управления теплым полом. Установка терморегуляторов и программируемых контроллеров поможет вам оптимизировать расход энергии и поддерживать комфортную температуру в помещении.
