Разновидности кранов для радиаторов отопления: особенности и преимущества

В статье «Разновидности кранов для радиаторов отопления» рассмотрим основные типы кранов, их функции и особенности. Правильный выбор крана для радиатора обеспечивает эффективное регулирование температуры и влияет на производительность системы отопления. Знание различных видов кранов поможет сделать осознанный выбор при установке или замене оборудования, что повысит комфорт и энергоэффективность вашего дома.

Предназначение и принцип работы

Все элементы системы отопления требуют регулярного обслуживания и точной настройки. Существенную экономию энергоресурсов можно достичь, управляя рабочими параметрами радиаторов в зависимости от потребностей в тепле. Установка кранов и вентилей предоставляет следующие возможности:

• отключать подачу теплоносителя для ревизии или промывки отдельных радиаторов без необходимости опустошения всей системы,
• устранять воздушные пробки, что способствует повышению эффективности работы системы и снижению коррозии на металлических поверхностях,
• временно отключать радиаторы в помещениях, где отопление не требуется,
• автоматически или вручную регулировать уровень теплоотдачи радиаторов для поддержания комфортного микроклимата.

Часто радиаторы отключают или приглушают весной, когда централизованное отопление создает избыточное тепло в помещениях. При необходимости ремонта, замены или чистки отопительного прибора запорная арматура позволяет проводить все необходимые работы без ущерба для всей системы. Регулирующие узлы радиаторов также помогают сбалансировать расход теплоносителя по всей сети, обеспечивая равномерное поступление нагретой жидкости в каждую батарею.

Автоматизированное управление температурным режимом позволяет поддерживать необходимую температуру воздуха, что предотвращает перерасход газа, твердого топлива или электричества котлом.

Воздушные краны, которые устанавливаются на все современные виды отопительных приборов, решают проблему удаления воздушных пробок. Они бывают как ручными, так и автоматическими. Угловые и прямые полуоборотные шаровые краны могут быть комбинированными (из полипропилена и металла), бронзовыми или латунными. Балансировочные вентили также делятся на угловые и прямые, а регулирующие модели оснащаются термоголовками, которые также называют термостатическими клапанами.

Эксперты в области отопительных систем отмечают, что выбор кранов для радиаторов отопления играет ключевую роль в обеспечении эффективной работы всей системы. Существует несколько основных разновидностей кранов, каждая из которых имеет свои особенности и преимущества. Например, термостатические краны позволяют автоматически регулировать температуру в помещении, что способствует экономии энергии. В то же время, запорные краны обеспечивают возможность отключения радиатора для проведения ремонтных работ без необходимости сливать всю систему. Также стоит упомянуть о кранах с ручным управлением, которые остаются популярными благодаря своей простоте и надежности. Важно учитывать не только функциональность, но и совместимость с конкретными радиаторами и системой отопления в целом. Правильный выбор кранов может значительно повысить комфорт и эффективность отопления в доме.

https://youtube.com/watch?v=Jr6eIPosoE0

Классификация видов

Изделия, о которых идет речь, делятся на две основные категории: регулирующие (которые помогают контролировать интенсивность потока) и запорные (которые закрывают или открывают поток теплоносителя). В соответствии с профессиональной классификацией, краном считается только запорный механизм, тогда как регулирующие устройства представлены в виде вентилей и клапанов. Однако в повседневной практике термин «кран» часто используется для обозначения всех типов арматуры, устанавливаемой на радиаторы.

Радиаторы отопления могут быть оборудованы следующими элементами:

• запорными устройствами, такими как полуоборотные шаровые краны,
• балансировочными вентилями,
• арматурой для отведения теплоносителя,
• воздушными спускными клапанами, среди которых выделяются автоматические воздухоотводчики и кран Маевского,
• регулирующими моделями с термоголовками.

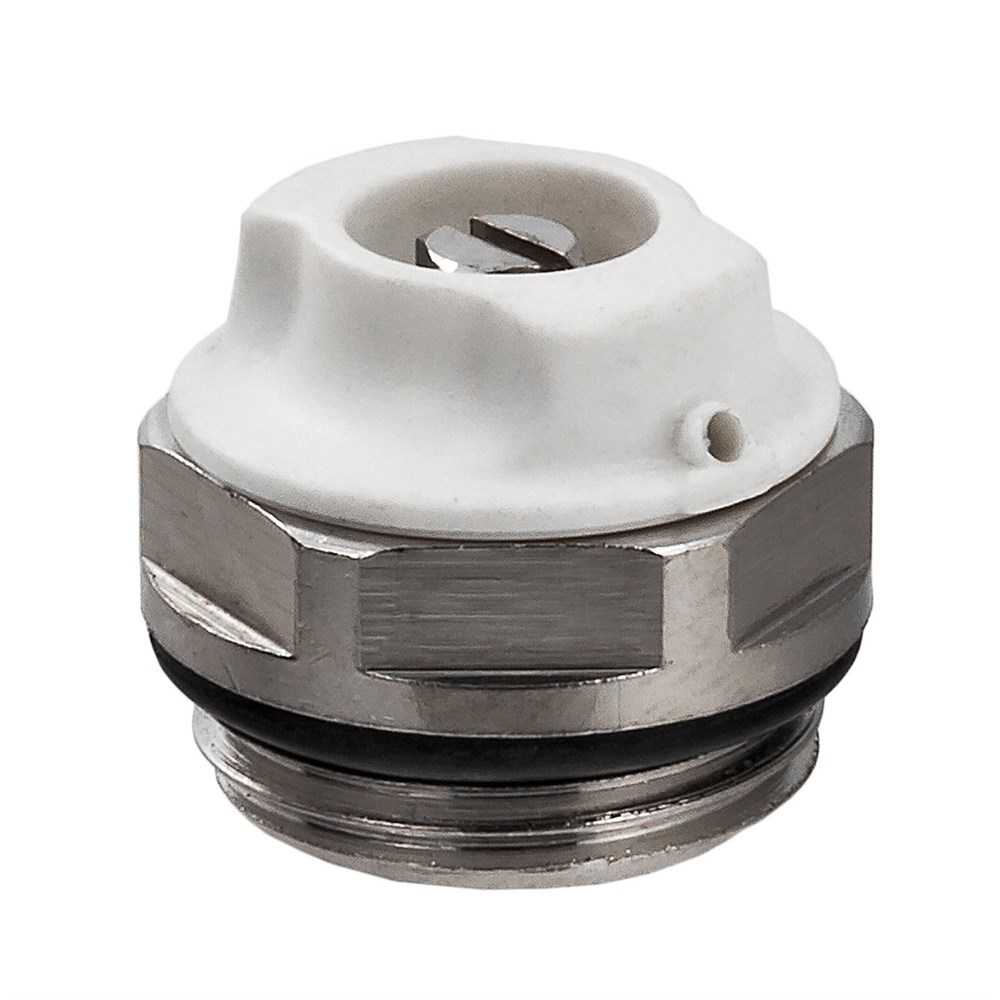

Кран Маевского

Последние представлены в виде термостатических клапанов.

Интересные факты

Вот несколько интересных фактов о разновидностях кранов для радиаторов отопления:

1. Термостатические клапаны: Эти краны позволяют автоматически регулировать температуру в помещении, подстраиваясь под изменения температуры воздуха. Они работают на основе термочувствительного элемента, который открывает или закрывает поток воды в радиаторе, что способствует экономии энергии и повышению комфорта.

2. Краны с ручным управлением: Существуют модели, которые позволяют вручную регулировать подачу теплоносителя. Такие краны могут быть полезны в системах с несколькими радиаторами, где необходимо индивидуально настраивать температуру в каждом помещении.

3. Обратные и запорные краны: Обратные краны предотвращают обратный поток теплоносителя, что важно для поддержания эффективной работы системы отопления. Запорные краны, в свою очередь, позволяют полностью отключить радиатор для его обслуживания или замены, не останавливая всю систему отопления.

Эти разновидности кранов играют важную роль в обеспечении эффективной и комфортной работы систем отопления.

https://youtube.com/watch?v=BzNugVbwV2s

Характеристики запорной арматуры

При установке радиаторов в системе отопления рекомендуется использовать либо пару шаровых кранов, либо установить регулировочный кран на обратной линии. Запорная арматура в виде шаровых кранов позволяет производить демонтаж радиаторов (при условии перекрытия потока теплоносителя) без необходимости полного слива жидкости из системы.

Шаровой кран состоит из основного элемента — шара, который имеет отверстие для прохождения рабочей жидкости. Этот шар крепится на штоке, и при повороте ручки на 90 градусов он занимает такое положение, что поток жидкости полностью перекрывается.

Шаровые краны могут быть изготовлены из различных материалов, таких как силумина, латунь или полипропилен, и бывают угловыми и прямыми. Полнопроходные модели имеют отверстие, которое максимально соответствует диаметру трубопровода, в то время как у стандартных кранов этот показатель не превышает 80%. В первом случае это обеспечивает наилучшие условия для теплоотдачи радиаторов.

Воздушные спускные механизмы

Кран Маевского предназначен для удаления воздушных пробок из радиаторов. В качестве альтернативы можно использовать автоматические воздухоотводчики, однако они менее привлекательны с эстетической точки зрения по сравнению с классическим вариантом.

Корпус крана Маевского изготовлен из полимерных материалов, а в его впаянной шайбе имеется резьба, проходящая через конусообразное сквозное отверстие. Для работы с конусом используется специальный ключ или отвертка, которые позволяют выкручивать и закручивать его.

Воздушные пробки выводятся через отверстие в пластиковой шайбе на корпусе: ключ или отвертка вставляются в предусмотренный паз, после чего выполняется поворот, чтобы вода начала вытекать. Затем конус закручивается обратно до упора. Важно не откручивать конус полностью, так как из-за давления в системе его будет невозможно установить обратно.

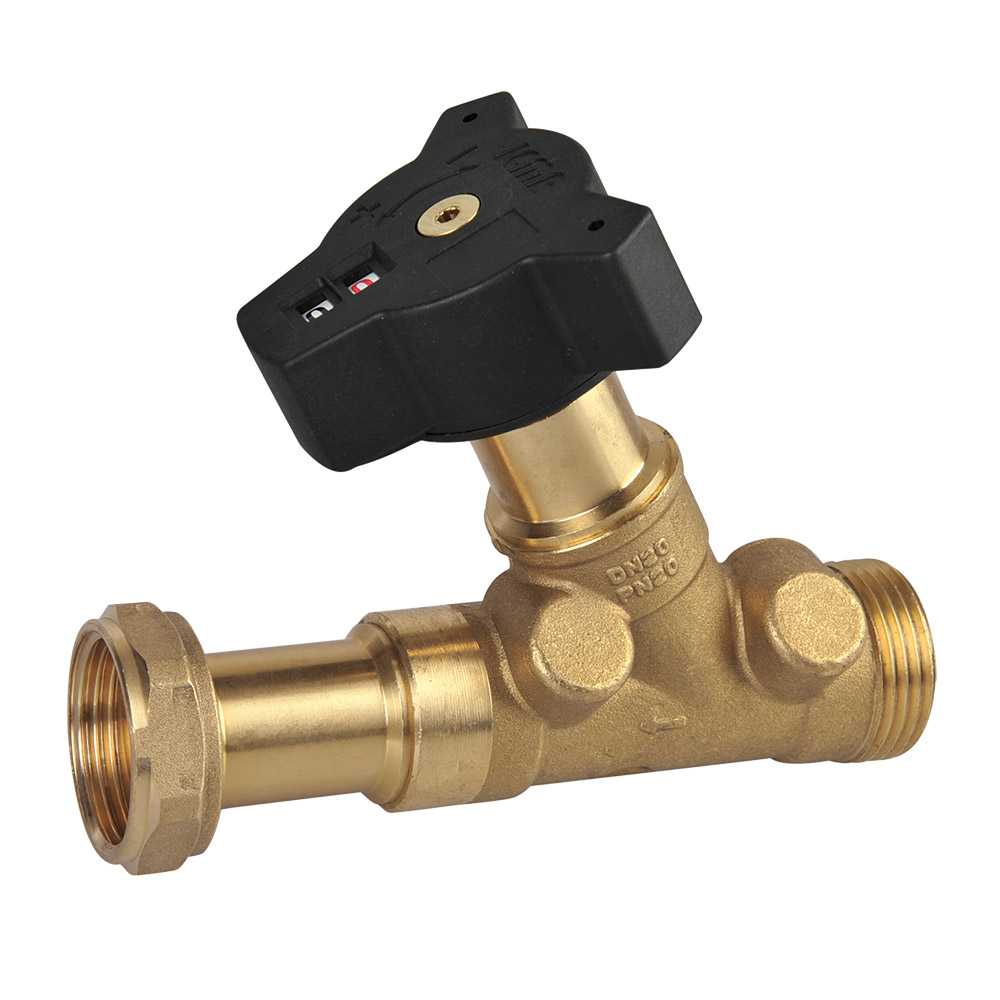

Балансировочные вентили

Изделия предназначены для регулировки температурного режима, создаваемого отопительными системами. В случае, если радиатор не оборудован термостатическим вентилем, можно использовать настраивающий клапан, который работает в механическом режиме: в этом случае вручную вводятся размеры проходного сечения в зависимости от уровня давления в трубопроводе до и после регулировочного крана для отопления.

В системах, где термостатические вентили отвечают за изменение рабочего температурного диапазона радиаторов, автоматические краны также выполняют функцию балансировки давления. Все устройства этой категории устанавливаются на обратной линии.

Регулировочные вентили

Термостатический вентиль обеспечивает контроль температуры в помещении. Настройка термоголовки может осуществляться как автоматически, так и вручную, что приводит к смещению штока вентиля и, соответственно, изменению диаметра его проходного сечения. Если термоклапан не предназначен для полного перекрытия потока рабочей жидкости, то для системы отопления дополнительно устанавливается запорный кран, который необходим для качественного обслуживания радиатора.

Регулирующий трехходовой кран для отопительных систем способен перераспределять жидкости, смешивая слишком горячую воду из контура с остывшей из обратки. Это позволяет изменять температурный режим в помещении. В металлическом корпусе трехходового крана находится затвор с проходными каналами. У него предусмотрены три патрубка: для горячего и холодного теплоносителя, а также для его выхода. Изготавливаются такие краны из стали, латуни или чугуна, причем латунные модели встречаются чаще. Установка трехходового крана может производиться фланцевым, сварным способом или с использованием муфт.

Решения для слива теплоносителя

Установка промывочных кранов на радиаторы отопления облегчает процесс слива теплоносителя во время промывки системы. Сварной арматурный узел состоит из металлического корпуса, длинного штока и изолирующей резиновой прокладки. Открытие крана осуществляется с помощью пассатижей или газового ключа.

Однако у данного механизма есть недостаток — резиновая прокладка может быстро изнашиваться, что приводит к возможным аварийным ситуациям. Эксперты рекомендуют заменить сварной промывочник на переходник с пробковым вентилем или радиаторную пробку.

Типы и модели узлов

Регулирование характеристик потока теплоносителя осуществляется с помощью автоматических терморегуляторов, конусных механизмов и полуавтоматических моделей. При разработке системы отопления необходимо учитывать, что указанные варианты, устанавливаемые на радиаторы, могут снизить пропускную способность трубопроводов.

При проведении расчетов важно правильно подбирать диаметры труб и дополнительных элементов или же выбирать полнопроходные решения.

Конусные механические

Экономичный вариант с простой конструкцией, его проходимость регулируется за счет перемещения штока (это действие возможно только вручную). Устройство применяется совместно с термометром. Основной недостаток – быстрое изнашивание резиновой прокладки.

Полуавтоматические прямого действия

При выборе кранов для системы отопления в квартире или загородном доме важно учитывать терморегуляторы, которые работают на основе термочувствительного элемента, вызывающего движение штока. В этом случае необходимо, чтобы температура рабочей среды достигала установленных значений. Требуемые параметры вводятся вручную.

Автоматические

В этом устройстве температурный сенсор передает сигнал в контроллер, который, в свою очередь, запускает сервоприводы, отвечающие за изменение положения штока. Вы можете выбрать между вариантами, которые реагируют на температуру воздуха в помещении или на уровень нагрева теплоносителя.

Рекомендации по выбору

Запорно-регулировочную арматуру выбирают, основываясь на типе отопительной системы, ее назначении и эксплуатационных характеристиках. В зависимости от конструкции, этот узел может работать как в автоматическом, так и в ручном режиме, а среди вариантов исполнения можно выделить клапанные и конусные модели.

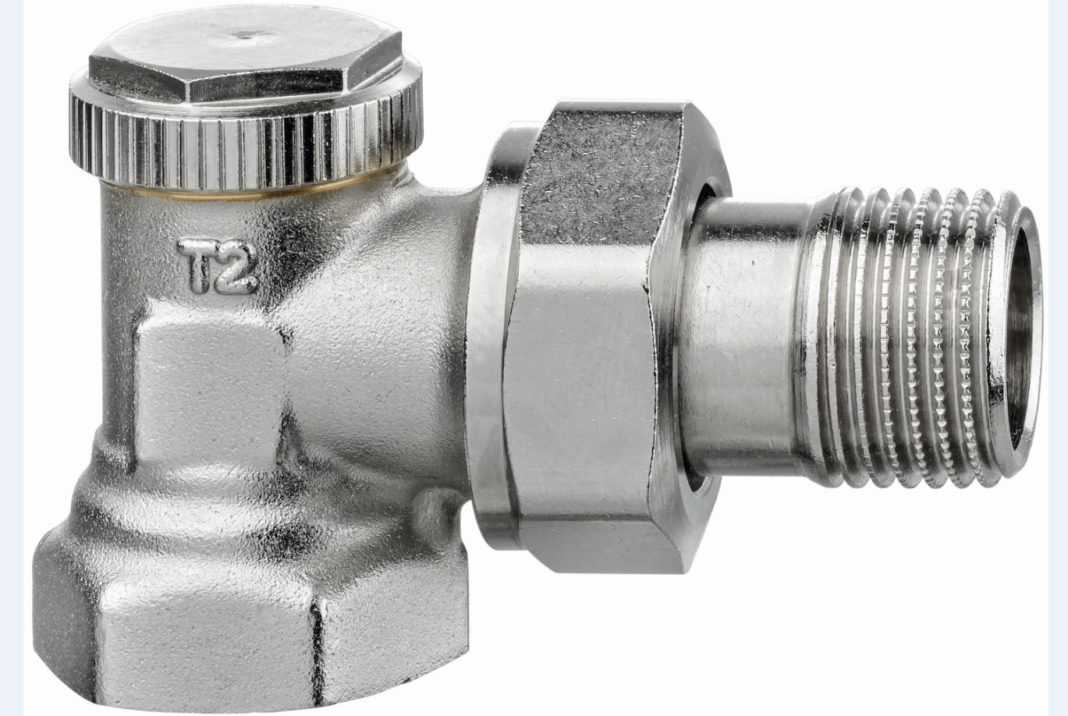

Вентиль запорно-регулирующий Regutec F угловой 1/2, выполненный из латуни

При выборе вентиля важно учитывать основной материал, из которого изготовлен корпус. Это может быть латунь, сталь или различные сплавы. Качество уплотнителей также играет ключевую роль в долговечности устройства и его способности предотвращать утечки.

Стандартные эксплуатационные характеристики:

• максимальная температура рабочей жидкости – 200°С,
• узлы должны иметь повышенную коррозионную стойкость,
• максимальное давление, на которое рассчитаны такие устройства, составляет от 16 до 40 Бар,
• изделия должны быть устойчивыми к механическим воздействиям.

Краны, предназначенные для работы в системе отопления, как правило, более прочные по сравнению с обычной арматурой для трубопроводов и рассчитаны на использование в сложных условиях. Поэтому в сочетании с радиаторами можно применять только определенный класс механизмов, а не вентили, предназначенные для холодной воды.

Варианты монтажа

Метод установки кранов на радиаторы отопления зависит от типа используемой арматуры. В практике можно встретить несколько схем монтажа:

• В однотрубной системе, подключенной к центральному отоплению, устанавливают пару шаровых кранов. Эти устройства размещаются между байпасом и радиатором, регулируя потоки в подающей и обратной трубах. Такой подход позволяет легко демонтировать отключенный радиатор для его очистки, ремонта или замены, а также сохранять его заполненным во время работ в общей системе.
• В автономной двухтрубной системе устанавливают термостатический клапан на подающей трубе, а на обратной — балансировочный вентиль, который поддерживает стабильное рабочее давление.
• В случае автономной однотрубной системы шаровой кран устанавливается на подающий трубопровод, а на обратной линии добавляется регулировочный вентиль.

Если в третьем варианте вентиль оснащен функцией блокировки потока рабочей жидкости, то установка шарового крана становится необязательной.

Тонкости внедрения шаровых кранов

Запорная арматура, используемая в системах отопления, функционирует в двух основных режимах: «открыто» и «закрыто». При установке этих механизмов важно избегать частичного перекрытия потока. Несоблюдение этого правила и небрежная эксплуатация могут привести к быстрому выходу устройства из строя и возникновению утечек.

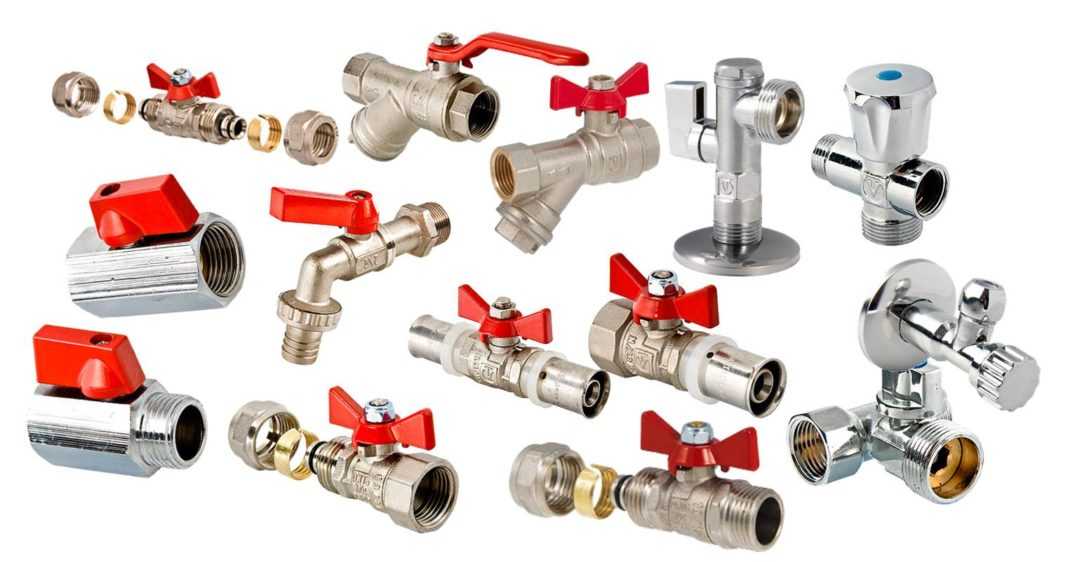

Типы шаровых кранов

Существуют угловые и прямые модели шаровых кранов, выбор которых зависит от конфигурации системы. Если между радиатором и запорной арматурой не планируется установка регуляторов, возможно размещение шарового крана непосредственно на отопительном приборе, но в этом случае потребуется установка дополнительного сгона.

Перед началом монтажа важно убедиться, что температурные параметры, создаваемые системой, соответствуют характеристикам запорной арматуры. Корпус шарового крана всегда имеет маркировку, указывающую направление потока, на которую следует ориентироваться при установке устройства в систему.

https://youtube.com/watch?v=sunoSzfV338

Обслуживание и уход за кранами

Обслуживание и уход за кранами радиаторов отопления являются важными аспектами, которые способствуют их долговечности и эффективной работе. Правильный уход позволяет избежать многих проблем, таких как утечки, коррозия и снижение теплоотдачи. Рассмотрим основные рекомендации по обслуживанию кранов.

Регулярная проверка состояния кранов. Важно периодически осматривать краны на наличие видимых повреждений, коррозии или утечек. Если вы заметили, что кран стал течь или появился ржавый налет, это может свидетельствовать о необходимости его замены или ремонта.

Очистка от загрязнений. На кранах могут скапливаться пыль и грязь, что может привести к их заеданию. Рекомендуется регулярно протирать краны мягкой тряпкой, а также использовать специальные чистящие средства, которые не повредят поверхность. Избегайте абразивных материалов, которые могут поцарапать хромированное покрытие.

Смазка движущихся частей. Краны, особенно шаровые, могут требовать периодической смазки для обеспечения их плавной работы. Используйте специальные смазочные материалы, предназначенные для сантехнических изделий. Это поможет избежать заедания и продлит срок службы крана.

Проверка герметичности. После каждого отопительного сезона рекомендуется проверять герметичность соединений. Для этого можно использовать мыльный раствор: если на поверхности образуются пузырьки, это указывает на наличие утечки. В таком случае необходимо затянуть соединение или заменить уплотнительные элементы.

Подготовка к отопительному сезону. Перед началом отопительного сезона стоит проверить все краны на радиаторах. Убедитесь, что они открыты и функционируют правильно. Если кран не открывается, возможно, он забит или закис. В этом случае можно попробовать аккуратно прокачать его или использовать специальные средства для удаления накипи.

Замена крана. Если кран не поддается ремонту и продолжает течь, его необходимо заменить. При выборе нового крана учитывайте тип радиатора и систему отопления. Установка нового крана должна проводиться с соблюдением всех норм и правил, чтобы избежать проблем в будущем.

Следуя этим рекомендациям, вы сможете обеспечить надежную работу кранов для радиаторов отопления и продлить их срок службы. Регулярное обслуживание не только повысит эффективность системы отопления, но и поможет избежать дорогостоящих ремонтов в будущем.

Вопрос-ответ

Какие бывают краны для радиаторов?

Виды кранов: шаровые, термостатические, запорные – особенности применения. Простые, надежные и доступные. Шаровый кран для радиатора отопления используется в качестве запорного устройства, если требуется полностью перекрывать поток жидкости. Однако для точной регулировки температуры или давления такие краны не подходят.

Какой кран лучше перекрывать на батарее?

Лучше перекрыть только нижний вентиль. Для того чтобы батарея остыла, этого будет достаточно, плюс не навредите самой батарее, как при перекрытии сразу обоих вентилей. Оба вентиля перекрывают только если нужно снять радиатор отопления.

Советы

СОВЕТ №1

Перед покупкой крана для радиатора отопления обязательно определите тип вашего радиатора и систему отопления. Разные типы радиаторов (алюминиевые, стальные, биметаллические) могут требовать различных кранов, поэтому важно выбрать совместимый вариант.

СОВЕТ №2

Обратите внимание на материал, из которого изготовлен кран. Латунные и бронзовые краны более устойчивы к коррозии и долговечнее, чем пластиковые или алюминиевые. Это особенно важно для систем с высокой температурой и давлением.

СОВЕТ №3

При выборе крана учитывайте его функциональность. Например, термостатические краны позволяют автоматически регулировать температуру в помещении, что может значительно повысить комфорт и снизить расходы на отопление.

СОВЕТ №4

Не забывайте о возможности установки запорных кранов. Они позволяют отключать радиатор для обслуживания или замены, не отключая всю систему отопления, что может сэкономить время и средства в будущем.
