Садовый измельчитель веток — важный инструмент для садоводов, стремящихся поддерживать порядок и утилизировать растительные отходы. В этой статье рассмотрим три варианта конструкции измельчителя, которые можно сделать своими руками. Это позволит сэкономить средства и адаптировать устройство под ваши нужды. Вы узнаете о простых решениях для обрезки и переработки веток, а также улучшения состояния сада.
Устройство и принцип работы
Шредеры, несмотря на разнообразие внешнего вида, имеют схожую конструкцию внутри. Основные компоненты, которые входят в их состав, включают:
- Рама. Она служит для надежного крепления всех остальных элементов и изготавливается из уголков или стальных труб.
- Электродвигатель или двигатель внутреннего сгорания.
- Трансмиссия. Этот узел передает вращение от мотора к режущему инструменту.
- Рабочие органы. Они отвечают за резку и дробление древесины.
- Горловина. Через нее в устройство загружаются ветки. Она также направляет их к режущей части, обеспечивая правильную ориентацию. Кроме того, горловина выполняет функцию калибровки веток и предотвращает попадание рук оператора в зону резки.
- Кожух. Он защищает рабочие органы от влаги и грязи, а также обеспечивает безопасность, исключая возможность попадания частей тела в рабочую зону.
Принцип работы шредера очень прост: ветка захватывается между двумя вращающимися валками, которые движутся навстречу друг другу и оснащены режущими поверхностями. В некоторых моделях используется один валок, который прижимает ветки к неподвижной пластине. Режущие поверхности измельчают ветку на мелкие кусочки, а сила прижима дополнительно способствует их дроблению.
Эксперты в области садового оборудования отмечают, что создание измельчителя веток своими руками может стать отличным решением для дачников и садоводов. Существует три основных варианта конструкции, каждый из которых имеет свои преимущества. Первый вариант — это механический измельчитель, который работает на основе ручного привода. Он прост в изготовлении и не требует электричества, что делает его идеальным для использования в удаленных местах. Второй вариант — электрический измельчитель, который обеспечивает высокую производительность и удобство в эксплуатации. Однако его создание требует знаний в области электротехники. Третий вариант — бензиновый измельчитель, который сочетает в себе мощность и мобильность, но его изготовление может быть более сложным и затратным. Выбор конструкции зависит от потребностей и возможностей садовода, а также от объема работы, которую необходимо выполнить.
https://youtube.com/watch?v=DARxfbTC5LI
Разновидности
Садовые измельчители отличаются прежде всего по своей производительности. Легкие устройства могут обрабатывать ветки и сучья диаметром до 25 мм, модели средней мощности – до 40 мм, а тяжелые – до 50 мм.
Производительность этих машин зависит от мощности двигателя и размеров их рабочих элементов. В заводских измельчителях в горловине предусмотрен ограничитель, который регулирует диаметр веток, предотвращая попадание слишком толстых веток к режущему механизму.
| Конструкция | Преимущества | Недостатки |
|---|---|---|
| Барабанный измельчитель | Высокая производительность, подходит для толстых веток, простая конструкция | Высокий уровень шума, требует мощного двигателя, возможны заклинивания |
| Дисковый измельчитель | Компактность, низкий уровень шума, равномерная фракция щепы | Меньшая производительность, не подходит для очень толстых веток, сложнее в изготовлении |
| Молотковый измельчитель | Универсальность (ветки, трава, листья), высокая степень измельчения, безопасность | Низкая производительность для толстых веток, быстрый износ молотков, сложная конструкция |
Интересные факты
Вот несколько интересных фактов о садовых измельчителях веток и их конструкциях, которые можно сделать своими руками:
-
Разнообразие конструкций: Существует несколько типов садовых измельчителей веток, которые можно создать самостоятельно. Например, можно использовать электрический двигатель от старой стиральной машины для создания измельчителя с ножами, или же собрать конструкцию на основе бензинового мотора для более мощного устройства. Каждый вариант имеет свои преимущества и подходит для разных объемов работы.
-
Эффективность переработки: Измельчение веток не только помогает утилизировать садовые отходы, но и позволяет создать мульчу, которая может быть использована для улучшения почвы и защиты растений. Мульча помогает сохранять влагу, подавлять рост сорняков и улучшать структуру почвы, что делает сад более здоровым и продуктивным.
-
Экономия средств и ресурсов: Создание садового измельчителя своими руками может значительно сэкономить деньги по сравнению с покупкой готового устройства. Кроме того, использование переработанных материалов, таких как старые моторы или металлические конструкции, позволяет не только снизить затраты, но и внести вклад в экологию, уменьшая количество отходов.
https://youtube.com/watch?v=SLKcpSqArTI
Виды энергоустановок
На измельчителях чаще всего устанавливаются бензиновые четырехтактные двигатели, в то время как двухтактные и дизельные модели встречаются реже.
Преимуществом бензиновых двигателей является их независимость от источников электроэнергии, что избавляет от необходимости прокладывать кабели.
Однако у них есть и недостатки:
- высокий уровень шума,
- наличие вибрации,
- выбросы выхлопных газов,
- сложность в управлении.
Для стабильной работы мощность двигателя должна начинаться от 5 л.с.
Шредеры с электроприводом значительно удобнее в эксплуатации.
Для измельчения веток толщиной до 20 мм достаточно мощности в 1200-1500 ватт. Если же планируется переработка поросли диаметром до 40 мм, потребуется уже 2500-4000 ватт.
На дачных участках редко можно встретить измельчители, способные обрабатывать ветви толщиной более 50 мм. Обычно такие устройства являются профессиональными и могут справляться с ветвями до 150 мм, потребляя при этом более 10 кВт.
Виды режущих блоков
Рабочая часть устройства, а также ее размеры и конструктивные особенности во многом определяют максимальный диаметр веток, с которыми оно способно справляться.
- Дисковый блок. На один вал устанавливается несколько режущих дисков, например, от циркулярной пилы. Такие устройства можно легко создать самостоятельно, однако они способны обрабатывать ветви не толще 20 мм.
- Фрезерный барабан. Это более мощная система, которая при достаточной мощности двигателя может перерабатывать ветви диаметром до 80 мм. Для ее создания необходим редуктор на зубчатых колесах, что делает процесс изготовления довольно сложным.
- Шнековый барабан. Это универсальное и высокопроизводительное устройство. Для его изготовления потребуется специальная сталь, а также промышленное оборудование и станки, которые недоступны в условиях домашней мастерской.
Плюсы и минусы
Электрические шредеры отличаются удобством в использовании, простотой обслуживания и имеют ряд преимуществ по сравнению с бензиновыми моделями:
- отсутствие загрязнения окружающей среды,
- низкий уровень шума и вибрации,
- легкий вес, что позволяет без труда перемещать бытовые модели по саду,
- доступная цена,
- простота управления и запуска, мгновенная остановка.
Однако у них есть и некоторые недостатки:
- ограниченная мощность, что влияет на производительность,
- необходимость подключения к электросети,
- зависимость от стабильности электроснабжения.
Самодельный дробитель способен обрабатывать крупные ветки и менее чувствителен к качеству исходного материала. При выборе достаточно мощного двигателя он сможет перерабатывать ветки толщиной до 80 мм.
Еще одним значительным плюсом самодельной конструкции является ее низкая стоимость.
Также ремонт и замена изношенных деталей обойдутся дешевле.
Критерии выбора
Перед тем как приступить к анализу моделей предлагаемых измельчителей, важно определить объем предстоящих работ для устройства. Этот объем будет зависеть от следующих факторов:
- Количество деревьев и кустарников на вашем участке. Это значение определит, сколько времени агрегат будет работать в сезон. Если устройство будет использоваться до 4 часов в день, оно должно справляться с задачами за 3-4 дня.
- Максимальный диаметр веток и сырья, которые необходимо измельчить.
- Минимальный размер щепы должен соответствовать требованиям вашего сада для мульчирования.
Среди множества измельчителей, подходящих под эти критерии, следует отбирать по следующим параметрам:
- легкость в использовании, настройках и управлении,
- наличие удобных колес и ручки для перемещения по участку,
- компактные размеры, позволяющие экономить место при хранении,
- низкий уровень шума, не превышающий 80 дБ,
- высококачественные стальные ножи или валки,
- наличие защитной автоматики и функции аварийного отключения,
- возможность реверса для устранения заторов,
- удобная горловина, которая помогает агрегату захватывать ветки и предотвращает попадание частей тела.
Также важным аспектом при выборе является репутация производителя. Известные бренды уделяют внимание качеству своей продукции, имеют более широкую сеть сервисных центров и лучше организованное снабжение запчастями.
Особенности эксплуатации
Соблюдение рекомендаций, изложенных в инструкции пользователя, обеспечит эффективную работу измельчителя на протяжении всего его срока службы. Кроме того, эксперты предлагают несколько универсальных советов:
- перед запуском устройства убедитесь, что в приемной воронке нет посторонних предметов,
- во время работы обязательно используйте средства индивидуальной защиты: защитные очки или лицевой щиток, плотно сидящие перчатки, головной убор и одежду без свисающих или развевающихся элементов,
- ветки следует проталкивать в горловину исключительно с помощью деревянного или пластикового толкателя,
- перед загрузкой кустов и корней очищайте их от налипшей земли, веревок, металлических предметов, стекла и других инородных объектов,
- очищать рабочие элементы можно только при полностью отключенном устройстве,
- следите за тем, чтобы провода не были пережаты, не закручивались и не попадали в горловину,
- по завершении работы тщательно очищайте рабочие органы и убирайте агрегат в сарай или под навес.

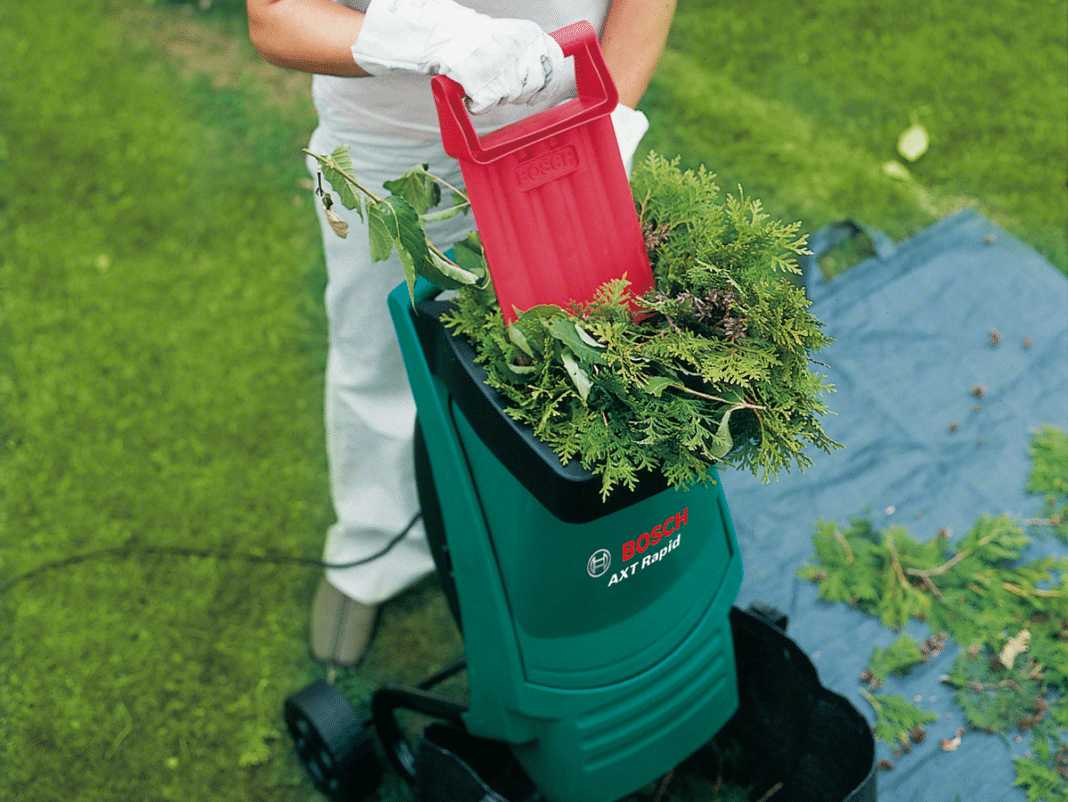

Как функционирует измельчитель веток
Переработка свежесрезанной, влажной древесины и веток является более безопасной и удобной.
Читайте также:
Этапы создания измельчителя
Создание агрегата самостоятельно — это непростая задача, которая требует наличия определенных знаний и умений:
- понимание основ механического проектирования и расчета передач,
- способность читать и создавать чертежи,
- знания в области электротехники для выбора и подключения электродвигателя, а также для разработки схем пуска и управления,
- опыт работы с инструментами,
- навыки сварочных работ.
В первую очередь необходимо тщательно продумать конструкцию, собрать все необходимые материалы и инструменты, а также выполнить расчеты и подготовить эскизный чертеж.
Чертежи и расчеты
Эскиз можно создать традиционным способом — от руки, или воспользоваться CAD-программами. В настоящее время существует множество бесплатных и условно-бесплатных приложений, которые по функциональности не уступают известным, но дорогим продуктам компаний AutoDesk, PTC, Dassault и других.
Ключевые элементы проектируемой конструкции будут следующими:
- несущий каркас,
- электродвигатель,
- вал с рабочим органом,
- загрузочная горловина или бункер,
- корпус.

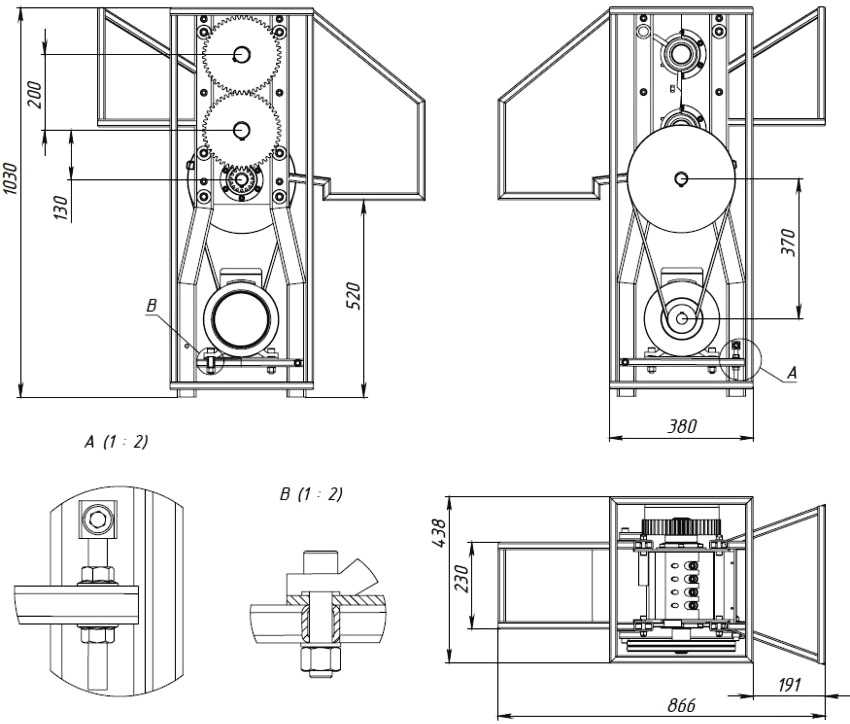

Чертеж двухвалкового шредера
В зависимости от типа используемого измельчительного механизма, конструкция вала может варьироваться.
Самым простым, но менее мощным вариантом является набор из 15-30 дисков циркулярной пилы, закрепленных на валу. На валу формируется режущий пакет, между соседними дисками укладываются шайбы такой же толщины и диаметра, почти до основания зубцов пилы. Пакет надежно фиксируется на валу. Вал и электродвигатель оснащаются шкивами, а привод осуществляется с помощью ременной передачи. Это будет эффективный (для тонких веток) садовый измельчитель.
Если необходимо перерабатывать ветви значительного диаметра, лучше выбрать ножевую конструкцию режущего барабана.
Рабочий вал
-
Читайте также:
1-3 ножа устанавливаются в плоскости оси вала или под острым углом к ней. Их количество можно увеличить, если требуется измельчить более мелкие ветки.
Для очень толстых веток рекомендуется использовать двухвалковую схему режущего органа. Такой механизм обеспечивает лучшую балансировку и снижает нагрузки на каркас и стенки бункера.
В боковых пластинах рамы размещены шарикоподшипники, которые обеспечивают вращение рабочих валов устройства. Зубчатые колеса синхронизируют вращение валов. Вращение от электромотора передается с помощью цепного или ременного привода.
Схема дробилки: 1 — Горловина, 2 — рама, 3 — боковая несущая пластина, 4 — рабочий орган, 5 — приводной механизм, 6 — ременная передача, 7 — электромотор, 8 — основание двигателя.
Если требуется быстро измельчать тонкие ветви и траву, лучше использовать высокооборотный двигатель. Для переработки древесины больших диаметров подойдет мощный низкооборотный мотор с высоким моментом вращения.
Инструменты и материалы
Для создания одновального агрегата с режущим элементом в виде дисков циркулярной пилы вам понадобятся:
- электродвигатель мощностью 1,5-3 кВт, на 220 вольт
- два шкива,
- автомобильный приводной ремень,
- два подшипника с обоймой для крепления,
- трубы для конструкции несущей рамы,
- металлический лист толщиной 2 мм для бункера и корпуса устройства,
- провода и переключатели,
- диски для резки древесины диаметром 180 мм, от 15 до 30 штук,
- разделительные шайбы большого диаметра, толщиной 5 мм, на одну меньше, чем количество дисков,
- вал с шлицевым или шпоночным креплением для шкива.
Для изготовления одновального шредера с ножевым барабаном вам понадобятся те же элементы, что указаны в пунктах 1-7, а также:
- вал с проточенными фасонными пазами и резьбовыми отверстиями для крепления ножей, согласно приведенной схеме,
- ножи из высокопрочной инструментальной стали,
- 12 болтов под шестигранный ключ с пружинными гайками.

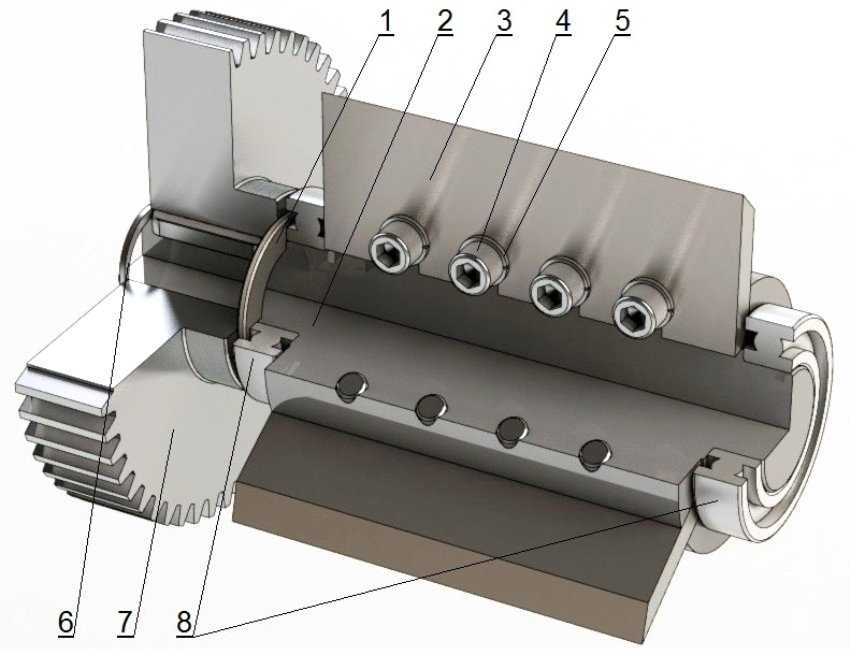

Рабочий вал включает: 1 — втулка, 2 — вал, 3 — нож, 4 — винт, 5 — шайба, 6 — стопорное кольцо, 7 — шестерня, 8 — подшипник.
С одного конца вала также должно быть шлицевое или шпоночное крепление для шкива или зубчатого колеса привода.
Для двухвалковой схемы, помимо пунктов 1-7 и 11-13, вам понадобятся:
- две боковые металлические пластины толщиной 10 мм,
- две шестерни для синхронизации вращения валов,
- пять подшипников с крепящими их обоймами.
Из инструментов вам потребуются:
- болгарка для раскроя заготовок и зачистки швов,
- сварочный аппарат,
- набор ручного слесарного инструмента,
- тестер,
- пальник,
- монтажный нож.
Не забудьте также о верстаке с тисками, струбцинах, наждачной бумаге, эмали и кистях для покраски.
Сборка шредера
После завершения расчетов и создания эскизного чертежа, а также подготовки всех необходимых материалов, можно переходить к сборке агрегата.
Эту процедуру следует выполнять в следующем порядке:
- сборка рамы
- изготовление бункера
- сборка рабочего органа и его крепление на раме
- установка электромотора
- монтаж электрической схемы
Перед тем как подключить устройство к электросети, важно вручную прокрутить его на несколько полных оборотов, чтобы убедиться в правильности сборки и корректной работе всех подвижных элементов.
Варианты самостоятельного изготовления измельчителей
В условиях небольшого производства сложно создать шнековую или фрезерную конструкцию. Обычно домашние мастера предпочитают использовать ножевые барабаны, одновальные или двухвальные системы, а также режущие элементы, изготовленные из дисков циркулярной пилы.
Шредер двухвального типа
С самым мощным оборудованием потребуется провести определенные манипуляции. Валы, оснащенные 1-3 фиксированными ножами, необходимо установить строго параллельно друг другу.

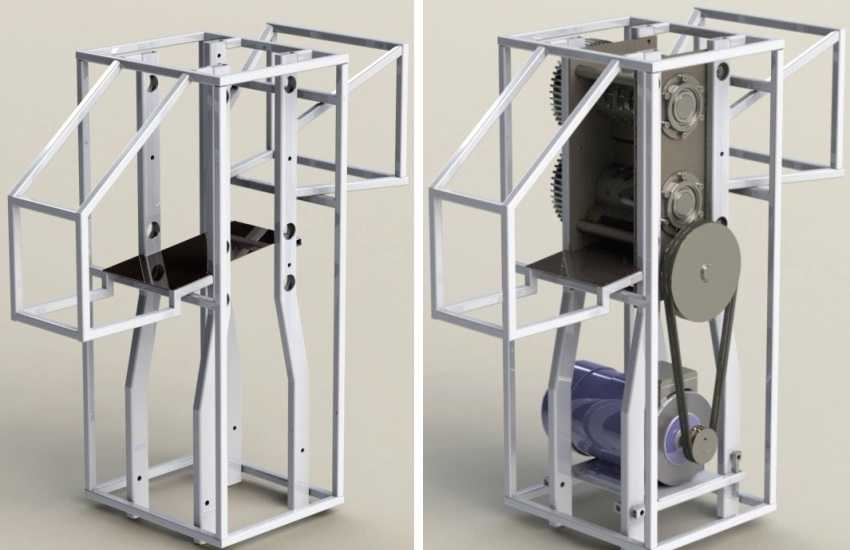

Двухвалковый измельчитель без защитного кожуха и бункера
Эффективный измельчитель требует регулярного обслуживания. Шестерни следует смазывать солидолом или ЦИАТИМ, а после завершения работы необходимо очищать ножи и бункер от остатков древесины.
Шредер с одним режущим диском
Одновальный измельчитель отличается простотой в разработке, производстве и сборке, однако его мощность будет значительно ниже.
Для изготовления ножей рекомендуется использовать высокопрочные инструментальные сплавы. Лучше потратить время на качественную заточку один раз, чем каждый день заниматься переточкой ножей из мягкой стали.
Двигатель мощностью свыше 3 киловатт можно устанавливать непосредственно на рабочий вал. Для менее мощных двигателей предпочтительнее соединять их с рабочим валом через шкив.
Шредер из дисковых пил от циркулярки
Это самый простой вариант устройства, но при этом он обладает низкой мощностью. Из сложных компонентов потребуется изготовить (или найти готовый) лишь вал.
Режущие диски должны быть в хорошем состоянии, с целыми зубьями, без повреждений и трещин. Лучше не экономить и приобрести новые.
При сборке рабочего механизма необходимо учитывать два важных момента:
- зубья соседних дисков должны быть смещены по окружности относительно друг друга на полшага,
- между соседними дисками должны находиться шайбы толщиной 5-7 мм. Чем больше внешний диаметр этих шайб, тем проще будет очищать диски от щепок и опилок.
Дробилка для веток — надежный помощник для садоводов. Обладая определенными навыками, можно самостоятельно изготовить измельчитель веток, что позволит существенно сэкономить. Наибольшей популярностью среди домашних умельцев пользуются более мощные одно- и двухвалковые ножевые шредеры, а также легкие конструкции из дисков циркулярной пилы.
https://youtube.com/watch?v=57ngRpnNOeo
Советы по обслуживанию и ремонту
Обслуживание и ремонт садового измельчителя веток — важные аспекты, которые помогут продлить срок службы устройства и обеспечить его эффективную работу. Ниже приведены несколько рекомендаций, которые помогут вам поддерживать ваш измельчитель в отличном состоянии.
Регулярная чистка
После каждого использования рекомендуется очищать измельчитель от остатков древесины, смолы и других загрязнений. Это поможет избежать коррозии и засорения механических частей. Для этого используйте щетку или мягкую тряпку. Также стоит проверять и очищать ножи, так как на них могут накапливаться остатки материала, что снижает их эффективность.
Проверка и заточка ножей
Ножи являются одной из самых важных частей измельчителя. Они должны быть острыми для эффективного измельчения веток. Регулярно проверяйте состояние ножей: если они затупились или повреждены, их необходимо заточить или заменить. Заточку можно выполнить самостоятельно с помощью наждачной бумаги или специального инструмента, но если вы не уверены в своих силах, лучше обратиться к профессионалам.
Смазка подвижных частей
Для обеспечения плавной работы измельчителя необходимо регулярно смазывать подвижные части. Используйте подходящие смазочные материалы, такие как машинное масло или специальные смазки для садовой техники. Обратите внимание на подшипники, шестерни и другие механизмы, которые могут требовать смазки. Это поможет избежать износа и продлит срок службы устройства.
Проверка электрической части
Если ваш измельчитель электрический, важно периодически проверять состояние проводов и вилки. Убедитесь, что нет повреждений изоляции, которые могут привести к короткому замыканию. Если вы заметили какие-либо проблемы, немедленно отключите устройство от сети и произведите необходимые ремонты. Также стоит проверить работу выключателя и других электрических компонентов.
Хранение устройства
Правильное хранение измельчителя также играет важную роль в его долговечности. Храните устройство в сухом и защищенном от влаги месте. Если вы используете измельчитель в зимний период, рекомендуется убрать его в теплое помещение, чтобы избежать повреждений от холода. Перед длительным хранением очистите устройство и проведите полное техническое обслуживание.
Обращение к специалистам
Если вы столкнулись с серьезной поломкой или не можете самостоятельно решить проблему, не стесняйтесь обращаться к специалистам. Профессиональный ремонт может быть более эффективным и безопасным, чем попытки исправить устройство самостоятельно, особенно если у вас нет достаточного опыта в ремонте садовой техники.
Следуя этим простым советам по обслуживанию и ремонту, вы сможете значительно увеличить срок службы вашего садового измельчителя веток и обеспечить его надежную работу на протяжении многих сезонов.
Вопрос-ответ
Какие материалы понадобятся для создания садового измельчителя веток?
Для создания садового измельчителя веток своими руками вам понадобятся такие материалы, как металлические или деревянные конструкции для рамы, мотор (например, от старой электропилы), ножи или лезвия для измельчения, а также крепежные элементы и защитные кожухи для обеспечения безопасности.
Какой тип двигателя лучше использовать для самодельного измельчителя?
Оптимальным вариантом будет использование электрического двигателя мощностью от 1 до 3 кВт, так как он обеспечивает достаточную мощность для измельчения веток и при этом не требует сложного обслуживания. Также можно рассмотреть бензиновый двигатель для большей мобильности, но он потребует больше усилий в обслуживании и эксплуатации.
Как обеспечить безопасность при использовании самодельного измельчителя?
Для обеспечения безопасности необходимо установить защитные кожухи на движущиеся части, использовать защитные очки и перчатки при работе, а также следить за тем, чтобы дети и животные находились на безопасном расстоянии от устройства во время его работы.
Советы
СОВЕТ №1
Перед началом сборки садового измельчителя, тщательно изучите различные конструкции и выберите ту, которая соответствует вашим потребностям и уровню навыков. Убедитесь, что у вас есть все необходимые материалы и инструменты, чтобы избежать лишних задержек в процессе работы.
СОВЕТ №2
Обратите внимание на безопасность. Используйте защитные очки и перчатки во время работы с инструментами и при измельчении веток. Также убедитесь, что все движущиеся части хорошо защищены, чтобы избежать травм.
СОВЕТ №3
При проектировании измельчителя учитывайте мощность мотора и размер веток, которые вы планируете перерабатывать. Это поможет вам создать более эффективное устройство, способное справляться с задачами, которые вы перед ним ставите.
СОВЕТ №4
Не забывайте о регулярном обслуживании вашего измельчителя. Проверяйте лезвия на заточку и чистоту, а также следите за состоянием мотора и других компонентов. Это продлит срок службы устройства и обеспечит его эффективную работу.
