В условиях роста цен на энергоносители самодельная печь на отработанном масле становится актуальным решением для домашних мастеров и дачников. Эта статья объяснит принципы работы таких печей, их конструкцию и особенности использования, а также предоставит советы по безопасному и эффективному применению отработанного масла в качестве топлива. Вы узнаете, как создать экономичный и экологически чистый источник тепла, который сэкономит средства и поможет утилизировать отходы.
Как работает печь на отработанном масле?
Принцип функционирования печи на отработанном масле достаточно прост. При помощи розжига происходит воспламенение топливных остатков, что приводит к нагреву печи. В результате выделяется тепло, которое используется для обогрева помещения.
Наиболее распространенным вариантом для растопки печи является отработанное автомобильное масло. Как дизельное, так и моторное масло подходят для этой цели. Однако это не единственные доступные виды топлива. Для растопки можно также использовать кондитерское и растительное масла.
Существует несколько типов отопительных систем, работающих на отработанном масле, которые можно изготовить самостоятельно:
- буржуйка,
- капельница,
- горелка Бабингтона.
Каждый из этих вариантов имеет свои особенности в процессе изготовления.
Печки-буржуйки часто создаются своими руками, так как их конструкция довольно проста. Однако стоит отметить, что они имеют наибольший расход топлива – около 2 литров в час.
Печку-капельницу можно изготовить как из трубы, так и из старого газового баллона. В нижней части устройства устанавливается чаша с розжигом, и масло подается постепенно. Воздух, проходящий через печь, нагревается. Такая печь способна выдавать до 15 кВт тепла.
Горелка Бабингтона отличается от других печей тем, что подача топлива осуществляется с помощью насоса. В отличие от других систем, работающих на отработанном масле, горелка Бабингтона эффективно обогревает помещение даже при наличии значительного количества примесей в топливе.
Каждую из этих печей можно создать самостоятельно.
Эксперты в области альтернативной энергетики отмечают, что самодельные печи на отработанном масле становятся все более популярными среди владельцев частных домов и дач. Они подчеркивают, что такие устройства позволяют эффективно утилизировать отработанное масло, которое в противном случае могло бы стать экологической проблемой. При правильной конструкции и соблюдении мер безопасности, такие печи могут обеспечить значительное снижение затрат на отопление. Однако специалисты предупреждают о необходимости тщательной фильтрации масла и соблюдения всех норм, чтобы избежать выделения токсичных веществ. Важно также учитывать, что использование отработанного масла может быть ограничено законодательством в некоторых регионах, что требует от пользователей внимательного изучения местных правил.
https://youtube.com/watch?v=WM0dM5mGyEs
Буржуйка
Буржуйка, также известная как печь прямого действия, представляет собой одну из самых простых конструкций. Она состоит из двух камер сгорания, соединительных трубок и дымоотводов.

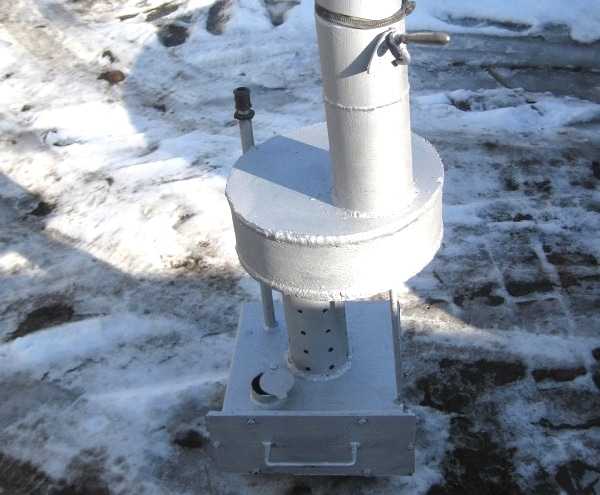

Самодельная буржуйка
Для изготовления буржуйки вам понадобятся два металлических контейнера. Их можно изготовить самостоятельно с помощью сварки. Форма буржуйки может быть различной, однако предпочтительнее использовать овальные контейнеры, так как они обеспечивают более эффективную теплоотдачу.
Конструкция буржуйки, работающей на отработанном масле
Из прочного стального листа следует изготовить устойчивые ножки, которые необходимо приварить к нижнему контейнеру. Этот бак будет предназначен для отработанного масла, поэтому его размеры должны быть больше, чем у верхнего. На верхней части контейнера нужно сделать небольшое отверстие для заливки топлива и розжига смеси. Обязательно предусмотрите заслонку, так как нижний бак должен быть полностью герметичным во время использования отработанного масла и процесса горения.
Далее на крышку нижнего контейнера устанавливается металлическая труба, которая соединит обе части конструкции. В трубе необходимо проделать небольшие отверстия для подачи воздуха, что позволит парам горючего смешиваться с кислородом. Труба должна быть установлена вертикально.
После этого на конструкцию устанавливается контейнер для вторичного сгорания. Температура во втором баке значительно выше, так как в нем происходит горение газово-воздушной смеси. Для удобства рекомендуется сделать съемную крышку на втором баке.
Последний этап создания буржуйки – это подключение дымохода к верхнему баку.
| Компонент печи | Назначение | Материалы и особенности |
|---|---|---|
| Корпус печи | Содержит камеру сгорания и теплообменник, обеспечивает теплоизоляцию. | Толстостенный металл (сталь 3-5 мм), желательно жаропрочная сталь для камеры сгорания. Может быть цилиндрическим или прямоугольным. |
| Камера сгорания | Место, где происходит горение отработанного масла. | Жаропрочная сталь, толщина 4-6 мм. Важно обеспечить достаточный объем для полного сгорания. |
| Ёмкость для масла (бак) | Хранит отработанное масло и подает его в камеру сгорания. | Металлический бак, герметичный, с краном для регулировки подачи масла. Располагается выше уровня камеры сгорания для самотёчной подачи. |
| Капельница/Форсунка | Дозирует подачу масла в камеру сгорания. | Металлическая трубка с регулируемым отверстием (капельница) или простая форсунка. Важно обеспечить равномерную подачу. |
| Воздухозаборник (первичный) | Подает воздух для первичного горения масла. | Отверстия в корпусе или трубка с регулируемой заслонкой. |
| Воздухозаборник (вторичный) | Подает дополнительный воздух для дожигания несгоревших газов. | Отверстия или трубки, расположенные выше зоны первичного горения. Критичен для эффективности и чистоты горения. |
| Дымоход | Отводит продукты сгорания. | Металлическая труба (сталь), диаметр зависит от мощности печи. Должен быть герметичным и иметь достаточную высоту для хорошей тяги. |
| Зольник/Поддон | Собирает остатки сгорания (золу, сажу). | Металлический поддон, легко извлекаемый для очистки. |
| Регулятор тяги (шибер) | Позволяет регулировать интенсивность горения. | Металлическая заслонка в дымоходе. |
| Смотровое окно (опционально) | Позволяет наблюдать за процессом горения. | Жаропрочное стекло, надежно закрепленное. |
| Ножки/Основание | Обеспечивают устойчивость печи и изоляцию от пола. | Металлические опоры, желательно с возможностью регулировки по высоте. |
Интересные факты
Вот несколько интересных фактов о самодельных печах на отработанном масле:
-
Экономия и утилизация: Использование отработанного масла в качестве топлива для самодельных печей позволяет не только существенно сократить расходы на отопление, но и эффективно утилизировать отходы, которые в противном случае могли бы загрязнять окружающую среду. Это делает такие печи экологически более чистым вариантом.
-
Принцип работы: Самодельные печи на отработанном масле часто работают по принципу пиролиза, где масло сначала нагревается, а затем сжигается в специальной камере с ограниченным доступом кислорода. Это позволяет добиться высокой температуры горения и минимизировать выбросы вредных веществ.
-
Разнообразие конструкций: Существует множество различных конструкций самодельных печей на отработанном масле, от простых систем, использующих старые газовые баллоны, до более сложных установок с автоматической подачей топлива и системой дымоудаления. Это позволяет каждому мастеру адаптировать печь под свои нужды и условия эксплуатации.
https://youtube.com/watch?v=Hmu_F0ggIDU
Комбинированная буржуйка
Если немного изменить конструкцию традиционной буржуйки, можно создать универсальную печь, способную работать не только на отработанном топливе, но и на твердых материалах.
Для этого потребуется добавить несколько дополнительных компонентов. При розжиге дров труба должна быть герметичной, поэтому необходимо изготовить четыре стальные пластины, которые будут закрывать трубу от поступления воздуха. Для этого на трубе следует установить несколько креплений для болтов, чтобы можно было легко прикрепить дополнительные элементы.
На основании нижнего бака устанавливается колосник или стальная решетка. Также нужно разработать дополнительный контейнер, который будет размещаться внутри нижнего бака. Важно, чтобы контейнер можно было удобно установить через съемную верхнюю часть печи. Он будет служить резервуаром для отработанного масла.
Чем больше съемных элементов будет в буржуйке, тем проще будет очищать печь после использования отработанного масла. Также следует проявлять осторожность при эксплуатации печи. Чтобы масло сгорало равномерно, не бурлило и не шипело, необходимо учитывать несколько важных моментов. Резервуар следует заполнять отработанным топливом не более чем на две трети. Оптимально использовать машинное масло, которое должно немного постоять. Масло, сливаемое из машины всего несколько часов назад, будет плохо гореть.
Капельница из трубы

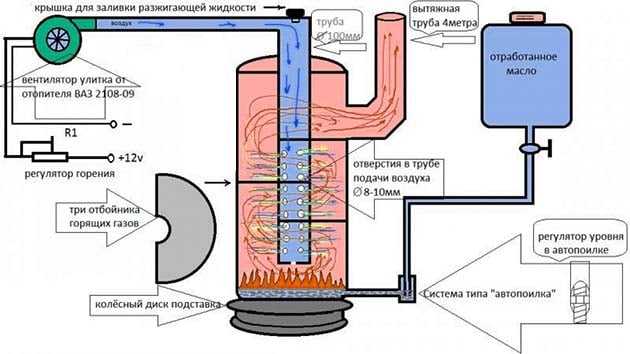

Устройство печи-капельницы из трубы с нижней подачей топлива
Печь-капельница, использующая отработанное масло, демонстрирует более экономичный расход топлива по сравнению с буржуйкой. Это объясняется тем, что горючее поступает в печь постепенно. Принцип работы печи-капельницы достаточно прост: благодаря испарениям в чаше для розжига теплый воздух циркулирует по трубе, обеспечивая обогрев помещения. Создание печи-капельницы требует последовательного выполнения шагов с соблюдением точных размеров:
- Для корпуса капельницы потребуется труба диаметром 21 сантиметр. Толщина стенки трубы должна составлять не менее одного сантиметра, а высота — 78 сантиметров. Дно изготавливается из стального листа толщиной от 5 миллиметров. Необходимо вырезать дно с учетом толщины трубы и приварить его к конструкции. В центре дна размещается чаша для розжига. Ножки печи можно изготовить из любого подходящего материала, например, широких болтов.
- В трубе следует сделать отверстие, расположенное на высоте не менее 7 сантиметров от дна конструкции. Это отверстие позволит наблюдать за работой печи и дополнительно разжигать чашу. Оно должно закрываться дверцей, изготовленной из стального листа или остатков трубы. Для герметичного закрытия дверцы по периметру прикрепляется асбестовый шнур.
- С обратной стороны от отверстия приваривается труба диаметром 10 сантиметров и толщиной не менее 4 миллиметров, которая будет использоваться для отвода дыма.
- Крышка конструкции также изготавливается из листового металла. Для этого вырезается круг диаметром 22,8 сантиметра, к которому по краю привариваются стенки шириной 4 сантиметра. В крышке необходимо сделать два отверстия: одно сверху диаметром 9 сантиметров, другое сбоку — не более 2 сантиметров. Для второго отверстия следует изготовить дверцу, также с использованием асбестового шнура для герметичности. Маленькое отверстие будет служить смотровым окошком.
- Далее необходимо создать трубу для подачи воздуха. Для этого потребуется стальная труба длиной 76 сантиметров и диаметром 9 сантиметров. В трубе следует просверлить несколько отверстий диаметром 0,5 сантиметра, отступив от края на 0,5 сантиметра. Должно получиться 9 отверстий, равномерно распределенных по окружности. Затем, отступив еще на 0,5 сантиметра, следует сделать 8 отверстий диаметром 4 миллиметра и 9 отверстий по 3 миллиметра. С помощью болгарки вырезаются 9 тонких прорезей длиной 3 сантиметра. На другом конце трубы делается отверстие диаметром 1 сантиметр для вставки трубки подачи топлива.
- Трубка для подачи топлива должна быть небольшой, с диаметром 1 сантиметр. Ее длина и изгиб должны быть такими, чтобы топливо из резервуара могло поступать в печь постепенно.
- Трубки для подачи воздуха и топлива необходимо приварить к крышке печи.
- Дымоход следует проектировать с учетом возможностей помещения. Высота дымохода должна составлять не менее 4 метров, и он должен быть прямым, без изгибов.
Печь-капельница из трубы — схема сборки
Печь-капельница расходует всего 1-1,5 литра отработанного масла в час, что достаточно для обогрева помещения объемом до 150 м³.
Горелка Бабингтона
Горелка Бабингтона выделяется среди других устройств, работающих на отработанном топливе. В ее конструкции воздух подается под давлением, что способствует разрушению масляной пленки и распылению горючей жидкости. В результате взаимодействия воздуха с топливом происходит сгорание, которое генерирует тепло. Принцип работы данной печи наглядно представлен на схеме.

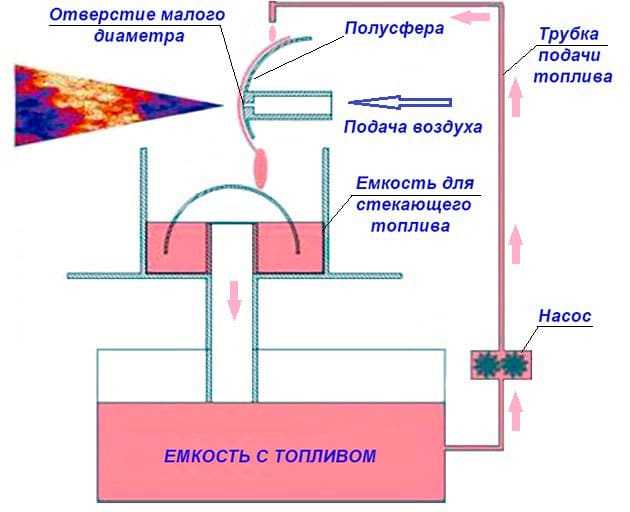

Устройство горелки Бабингтона
Для создания горелки Бабингтона вам понадобятся:
• распылитель,
• баллон,
• насос,
• паяльная лампа,
• контейнер для сбора отработанного масла,
• защита от брызг.
Хотя горелка не напоминает традиционную печь, она эффективно обогревает помещение. Некоторые компоненты устройства придется собрать самостоятельно. Процесс изготовления частей горелки Бабингтона включает следующие шаги:
- Корпус печи изготавливается из пустого газового баллона, предварительно удалив воронку для заливки.
- Затем необходимо просверлить отверстия для труб на месте воронки. Используйте сверло с спиральной насадкой для создания отверстий по внутренней стороне. Трубы соединяются с корпусом с помощью сварочного аппарата, а на нижней части трубы устанавливается крепеж для распылителя.
- Форсунка или распылитель предназначены для захвата воздуха и облегчения процесса розжига отработанного масла. Лучше всего изготавливать распылитель на токарном станке. Основу делают из стержня с гладким хвостовиком, к которому можно прикрепить шланг для подачи масла. На половине стержня нарезается метрическая резьба, а труба должна иметь диаметр 16 миллиметров. Необходимо просверлить отверстие вдоль всей длины распылителя для соединения с поперечной деталью. Место соединения форсунки и шланга желательно защитить стальным экраном от воспламенения.
- Для смешивания топлива с воздухом в конце топливной трубки устанавливается полусфера. Это может быть дверная ручка или болт с округлой шляпкой. В центре сферы сверлится небольшое отверстие, через которое будет происходить контакт.
- Отстойник для топлива следует оснастить специальной трубой, по которой масло будет возвращаться в основной бак.
Конструкцию можно усложнить, добавив вентиль для регулировки подачи топлива. Также важно убедиться в качестве сборки печи. Чтобы предотвратить подтекание масла в горелке Бабингтона, устройство должно быть полностью герметичным.
Горелка Бабингтона в действии
Не спешите выбрасывать отработанное масло. С помощью нескольких простых компонентов можно создать эффективный отопительный прибор. Эта печь подходит для обогрева небольших помещений и может служить источником тепла на открытом воздухе. К недостаткам устройства можно отнести неприятный запах, так как продуктом сгорания является отработанное топливо. Также следует помнить, что самодельная печь на отработанном масле требует постоянного контроля, поскольку она может быть пожароопасной.
https://youtube.com/watch?v=sSaVffMq9_c
Безопасность при использовании печи на отработанном масле
Использование печи на отработанном масле может быть эффективным и экономичным способом обогрева, однако важно помнить о мерах безопасности, чтобы избежать возможных рисков. Прежде всего, необходимо обеспечить правильную установку и эксплуатацию устройства. Печь должна быть установлена в хорошо вентилируемом помещении, чтобы избежать накопления вредных газов и обеспечить приток свежего воздуха.
Перед началом работы с печью на отработанном масле следует внимательно изучить инструкцию производителя и соблюдать все рекомендации. Важно использовать только качественное отработанное масло, так как в некоторых случаях в нем могут содержаться вредные примеси, которые могут привести к образованию токсичных газов при сгорании.
Необходимо также обратить внимание на систему дымоудаления. Дымоход должен быть правильно установлен и регулярно очищен от сажи и других отложений, чтобы предотвратить задымление помещения и риск возникновения пожара. Рекомендуется устанавливать дымоход с учетом всех норм и правил, а также использовать только сертифицированные материалы.
При работе с печью на отработанном масле важно следить за температурным режимом. Перегрев устройства может привести к его поломке или даже возгоранию. Рекомендуется устанавливать термостат, который будет контролировать температуру и отключать печь при достижении критических значений.
Также следует помнить о необходимости регулярного технического обслуживания печи. Это включает в себя проверку всех соединений, очистку фильтров и проверку состояния горелки. Неправильная работа оборудования может привести к утечкам масла или газов, что создаст опасные условия для эксплуатации.
Не забывайте о средствах индивидуальной защиты. При работе с отработанным маслом рекомендуется использовать перчатки и защитные очки, чтобы избежать контакта с кожей и глазами. В случае возникновения утечки масла необходимо немедленно устранить проблему и очистить загрязненные участки, чтобы избежать скольжения и других травм.
Наконец, важно иметь под рукой средства пожаротушения, такие как огнетушитель, и знать, как ими пользоваться. В случае возникновения пожара необходимо немедленно вызвать пожарную службу и покинуть помещение. Соблюдение всех этих мер безопасности поможет минимизировать риски и сделать использование печи на отработанном масле безопасным и эффективным.
Вопрос-ответ
Чем можно топить печь на отработке?
Печь на отработке масла обычно может использовать и другие виды топлива — солярку, керосин, мазут. Есть и печи на отработавшем масле, укомплектованные газовой горелкой.
Можно ли отапливать дом отработанным маслом?
Некоторые типы обогревателей специально разработаны для сжигания отработанного масла. Если вам нравится ваш обогреватель, вы также можете установить специальную горелку на отработанном масле в свою домашнюю печь. Это позволит безопасно сжигать отработанное масло и эффективно обогревать дом.
Можно ли топить печь отработанным маслом?
При перебоях в поставках отработанного масла можно использовать в качестве топлива дизельное топливо и/или смесь его с отработкой.
Советы
СОВЕТ №1
Перед началом сборки самодельной печи на отработанном масле, тщательно изучите все необходимые материалы и инструменты. Убедитесь, что у вас есть все под рукой, чтобы избежать прерываний в процессе работы.
СОВЕТ №2
Обязательно используйте качественные и безопасные компоненты для вашей печи. Это поможет избежать потенциальных проблем с безопасностью и обеспечит более эффективное сжигание масла.
СОВЕТ №3
При работе с отработанным маслом соблюдайте все меры предосторожности. Используйте защитные перчатки и очки, а также работайте в хорошо проветриваемом помещении, чтобы избежать вдыхания вредных паров.
СОВЕТ №4
После завершения сборки печи, проведите тестирование в безопасных условиях. Убедитесь, что все соединения герметичны и нет утечек масла, прежде чем использовать печь для обогрева или приготовления пищи.
