Строим печь грубу своими руками для дачи

В этой статье рассмотрим процесс строительства печи-гриль своими руками. Это позволит сэкономить средства и создать уникальный элемент для вашего двора или дачи. Печь-гриль служит источником тепла и местом для приготовления еды на открытом воздухе, что делает её важным атрибутом для семейных встреч и дружеских посиделок. Мы поделимся пошаговыми инструкциями и полезными советами, которые помогут успешно реализовать проект, даже без опыта в строительстве.

Устройство и принцип работы

Печь грубка обладает ограничением по тепловой мощности до 22 кВт, что делает её идеальным решением для небольших, хорошо утеплённых помещений или для объектов, которые используются сезонно. Нагрузка на пол составляет от 500 кгс/м², что позволяет устанавливать её без необходимости заливки фундамента, что значительно снижает затраты на строительные материалы.

Основное отличие грубы от других типов печей заключается в наличии мощной топки и отсутствии дымового зуба в топочной камере, который обычно служит для задержки горячих газов под варочной поверхностью. Это конструктивное решение позволяет одновременно использовать плиту для приготовления пищи и щиток для отопления.

Выбор более высокой мощности нагрева также связан с необходимостью преодоления сопротивления дымовых газов в каналах щитка. Экономия топлива при усиленной тяге может привести к значительным теплопотерям и снижению эффективности отопления.

Конструкция печи включает следующие элементы:

• топка, где происходит сгорание твёрдого топлива,
• поддувало, предназначенное для сбора золы и подачи воздуха в топку, необходимого для поддержания горения,
• варочная поверхность, верхняя часть топочной камеры, используемая для приготовления пищи,
• щиток с каналами для отвода газов, который помогает снизить их температуру и обогреть помещение,
• дымоход, обеспечивающий удаление дыма из печи в атмосферу.

Принцип работы грубы достаточно прост:

• в топку закладывается топливо (уголь, дрова, брикеты и т. д.) и поджигается,
• с помощью дверцы поддувала и заслонки на дымоходе регулируется интенсивность горения за счёт подачи необходимого количества воздуха и создания оптимальной тяги,
• по мере нагрева топочной также прогревается варочная поверхность,
• дым из топочной проходит через каналы, отдавая часть тепла стенкам и тем самым обогревая помещение,
• после частичной отдачи тепла дым выводится через дымоход в атмосферу.

Эксперты в области строительства и отопления отмечают, что самостоятельное возведение печи требует тщательной подготовки и знаний. Прежде всего, важно изучить проектирование и выбрать подходящие материалы, так как от этого зависит не только эффективность работы, но и безопасность. Специалисты рекомендуют начинать с простых конструкций, таких как русская печь или буржуйка, которые не требуют сложных инженерных решений.

Кроме того, необходимо учитывать местные строительные нормы и правила, чтобы избежать проблем с инспекцией. Опытные мастера подчеркивают, что правильная кладка и соблюдение технологии — ключевые факторы для долговечности и надежности печи. Важно также уделить внимание вентиляции и дымоходу, так как это влияет на эффективность сжигания топлива и безопасность эксплуатации. В целом, при наличии необходимых знаний и навыков, строительство печи своими руками может стать не только полезным, но и увлекательным занятием.

https://youtube.com/watch?v=BhprTJpqEyc

Виды конструкций

Существует несколько типов конструкций груб:

• с встроенным щитком,
• с пристроенным щитком.

Конструкция с встроенным щитком внешне напоминает варочную плиту. Однако на практике она отличается большей компактностью, для её строительства требуется меньше кирпича, а схема кладки значительно проще. Тем не менее, нагрузка на основание составляет 500 кгс/м2. Эта печь выделяет тепловую энергию в диапазоне от 10 до 12 кВт, что делает её подходящей для сезонного использования в небольших постройках.

Печь с пристроенным щитком обладает тепловой мощностью до 22 кВт, что зависит от площади щитка и типа используемого топлива. Для её установки необходимо обязательно закладывать фундамент, а процесс кладки кирпичей является довольно трудоемким и требует значительных усилий.

Интересные факты

Вот несколько интересных фактов о строительстве печи-гриль своими руками:

1. История печей: Печи существуют уже более 5000 лет. Первые печи использовались в Древнем Египте для обжига керамики и приготовления пищи. Современные печи-гриль, которые можно построить своими руками, часто черпают вдохновение из этих древних технологий, но с использованием современных материалов и методов.

2. Энергоэффективность: Правильно построенная печь-гриль может быть очень энергоэффективной. Использование теплоизоляционных материалов и правильная конструкция дымохода позволяют минимизировать потери тепла, что делает процесс приготовления пищи более экономичным и экологически чистым.

3. Индивидуальный дизайн: Строя печь-гриль своими руками, вы можете создать уникальный дизайн, который будет соответствовать вашим потребностям и стилю вашего двора. Это может быть как традиционная русская печь, так и современная барбекю-станция с встроенными функциями, такими как коптильня или плитка для пиццы.

https://youtube.com/watch?v=ptZF9faGZ6c

Варианты и схемы щитков

Печки и грубки можно построить самостоятельно, используя одну из следующих схем:

• с параллельным движением дымовых газов, которые характеризуются большими размерами, высокой теплоотдачей и значительной занимаемой площадью,
• с последовательным движением и горизонтальными каналами,
• с последовательным движением и вертикальными каналами,
• с последовательным движением и длинными вертикальными каналами, которые отличаются высокой теплоэффективностью и теплоотдачей, требуют отдельного фундамента и увеличивают трудозатраты на строительство.

Преимущества и недостатки

Среди ключевых достоинств грубы можно выделить:

• компактные размеры,
• низкая нагрузка на основание, что позволяет устанавливать печь без необходимости проведения капитальных работ и сложных изменений в фундаменте,
• разнообразие схем, адаптированных под различные уровни нагрева, нагрузки на основание и сложности укладки,
• легкость в эксплуатации и неприхотливость печи,
• широкие возможности для декоративной отделки и оформления,
• многофункциональность печи: возможность приготовления пищи, обогрева и поддержания комфортной температуры в помещении,
• доступная стоимость используемых материалов,
• минимальные требования к навыкам и опыту для качественного возведения печи.

Тем не менее, при выборе данного типа печи стоит учитывать и её недостатки:

• ограниченная мощность нагрева, что позволяет эффективно отапливать помещения площадью до 30 м²,
• невозможность использования для обогрева объектов, расположенных в северных регионах страны, из-за недостаточной мощности печи.

Где лучше установить

Печи-камины, благодаря своей сравнительно низкой мощности, рекомендуется устанавливать в жилых помещениях таким образом, чтобы их щиток обеспечивал эффективный обогрев. Дверца топки должна быть направлена в сторону коридора или другого нежилого, хорошо проветриваемого пространства. Также оптимальным вариантом является размещение печи в центре комнаты.

При выборе места для установки следует учитывать следующие рекомендации:

• минимальное расстояние до строительных конструкций или предметов интерьера должно составлять не менее 15 см,
• дымоход следует располагать так, чтобы он проходил между балками перекрытия и не соприкасался с деревянными несущими элементами крыши,
• рядом с печью должно быть достаточно места для хранения небольшого запаса дров для растопки,
• помещение должно быть хорошо вентилируемым, чтобы избежать проблем с тягой и повысить безопасность эксплуатации.

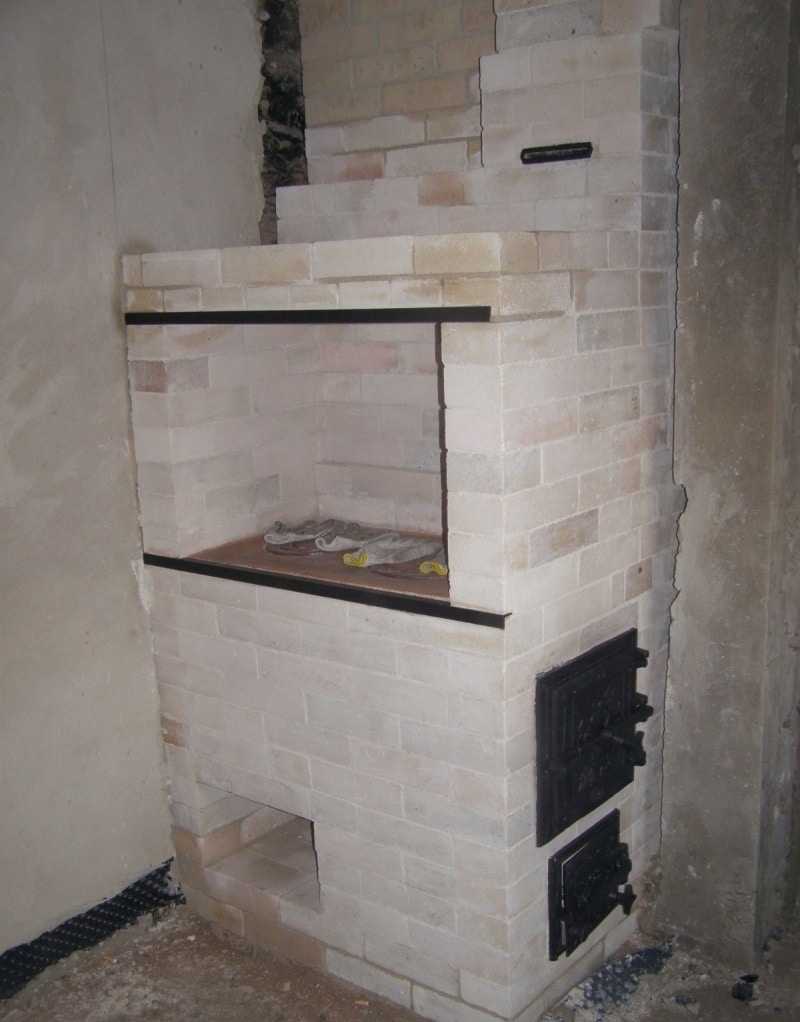

Дверца печи должна быть ориентирована в сторону коридора.

Этапы изготовления своими руками

Строительство грубки осуществляется поэтапно, включая следующие шаги:

• выбор необходимых инструментов и материалов,
• подготовка или создание основания,
• приготовление раствора,
• укладка кирпичей по порядку,
• установка дымохода.

Подбор инструментов и материалов

Для возведения печи необходимо заранее приобрести следующие материалы в количестве, соответствующем выбранной схеме кладки:

• огнеупорные и кладочные (керамические) кирпичи; для внешней отделки можно использовать облицовочные кирпичи или плитку с текстурированной поверхностью и разнообразными декоративными отделками,
• ингредиенты для приготовления кладочного раствора: песок, шамотная глина, цемент, щебень (фракция до 3 мм),
• рубероид для гидроизоляции основания,
• колосниковые решетки для топки,
• варочную панель,
• фурнитуру: дверцы для топки, поддувала, смотровых отверстий дымохода и щитка, дымовую задвижку, уголки для фиксации варочной поверхности, проволоку для крепления фурнитуры, асбестовый шнур,
• термо- и влагостойкий герметик.

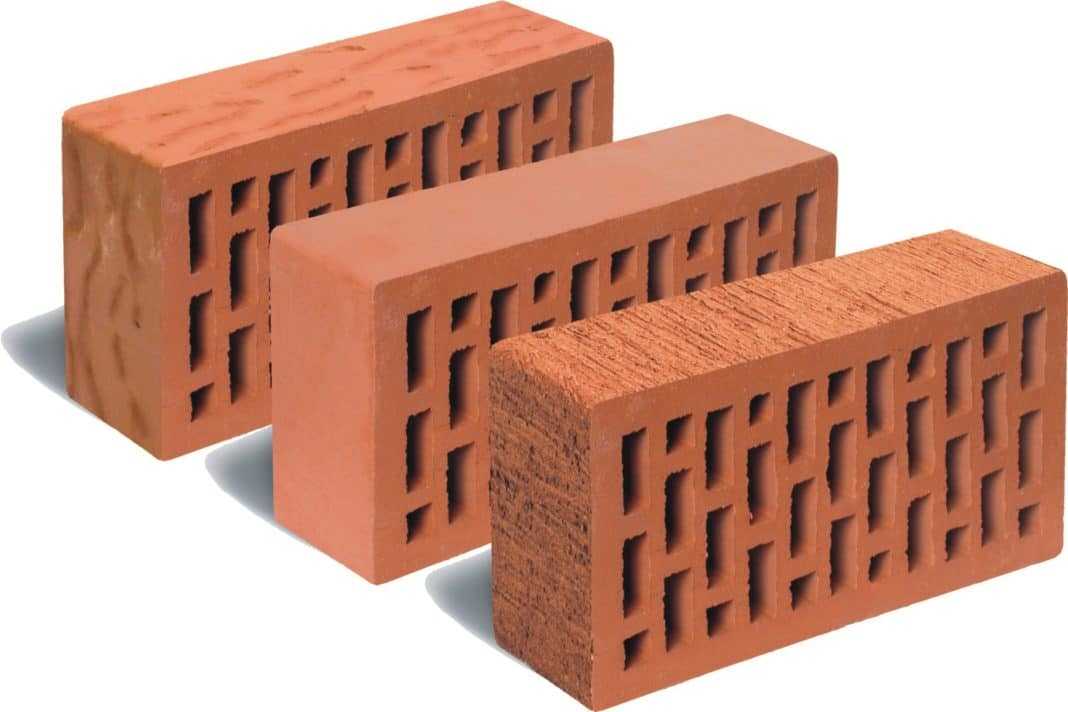

Для создания печи понадобятся керамические кирпичи.

Для выполнения монтажных работ вам потребуются следующие инструменты:

• ёмкости для замешивания раствора и для воды,
• набор мастерков,
• линейка,
• уровень,
• молоток,
• наждачная бумага,
• мусорное ведро и совок,
• карандаш или маркер,
• плоскогубцы.

Заранее стоит продумать схему грубки, а чертежи и эскизы составить так, чтобы в процессе работы не возникло задержек. В некоторых случаях может потребоваться отдельно расписать порядовку.

Закладка фундамента

Фундамент для печи закладывается в следующем порядке:

1. Копается котлован, который должен быть на 10-20 см шире, чем основание печи.
2. На дно укладывается песчано-щебневая подушка, где толщина каждого слоя составляет не менее 10 см. Каждый слой необходимо тщательно выровнять и утрамбовать.
3. По периметру траншеи устанавливается опалубка, внутренняя часть которой обрабатывается гидроизоляцией.
4. Заливается бетонный раствор не ниже марки М150.
5. После того как раствор затвердеет, опалубка снимается.
6. Строительство печи можно начинать только после полного затвердевания бетона, что происходит через 28 дней.

Приготовление раствора

При строительстве грубы применяются три основных типа растворов:

• известковый раствор, который используется для создания «постели» на фундаменте, состоит из 2,5 частей песка, 1 части извести и 0,5 части цемента,
• глиняный раствор, предназначенный для укладки печи, включает 4 части песка, 1 часть обычной глины и 1 часть шамотной глины,
• цементный раствор, который используется для дымохода, состоит из 3-4 частей песка и 1 части цемента.

Рекомендуется применять цемент марки М400 и очищенный карьерный песок. Вода добавляется в таком количестве, чтобы добиться однородной консистенции раствора, который не растекается и полностью заполняет отведённый объём при нанесении.

Глиняный раствор лучше всего готовить заранее, за 8-10 часов до использования, чтобы он успел размокнуть и достичь нужной вязкости. Для улучшения свойств смеси можно добавить небольшое количество соли (1 стакан на 1 кг глины).

Кладка печи и порядовка

Для строительства печи важно использовать качественные кирпичи, которые не имеют дефектов формы, таких как перекосы, вздутия, сколы и трещины, а также участков, пережжённых при производстве. Кирпичи, изготовленные вручную, не подойдут, так как они не позволят создать швы толщиной 1-2 мм.

При укладке кирпичей следует придерживаться следующих рекомендаций:

• перед тем как наносить раствор, рекомендуется сначала выложить ряд на сухую, чтобы заранее выявить и устранить дефекты, что поможет избежать множества ошибок,
• кирпичи необходимо смачивать водой во время укладки, чтобы они не забирали влагу из раствора и не снижали его свойства,
• толщина слоя раствора должна составлять 5 мм, его следует наносить как на основание, так и на сам кирпич,
• каждый новый кирпич в ряду следует аккуратно прижимать вниз и в сторону к предыдущему, чтобы удалить воздух и обеспечить плотное соединение,
• не следует уплотнять кирпичи ударами молотка,
• оптимальная толщина раствора между кирпичами составляет 2-3 мм, а в местах примыкания закладных деталей – 8-10 мм,
• после прижатия кирпичей необходимо тщательно убрать излишки раствора,
• любые выемки в швах следует заполнить раствором до его высыхания, чтобы обеспечить однородный и прочный слой.

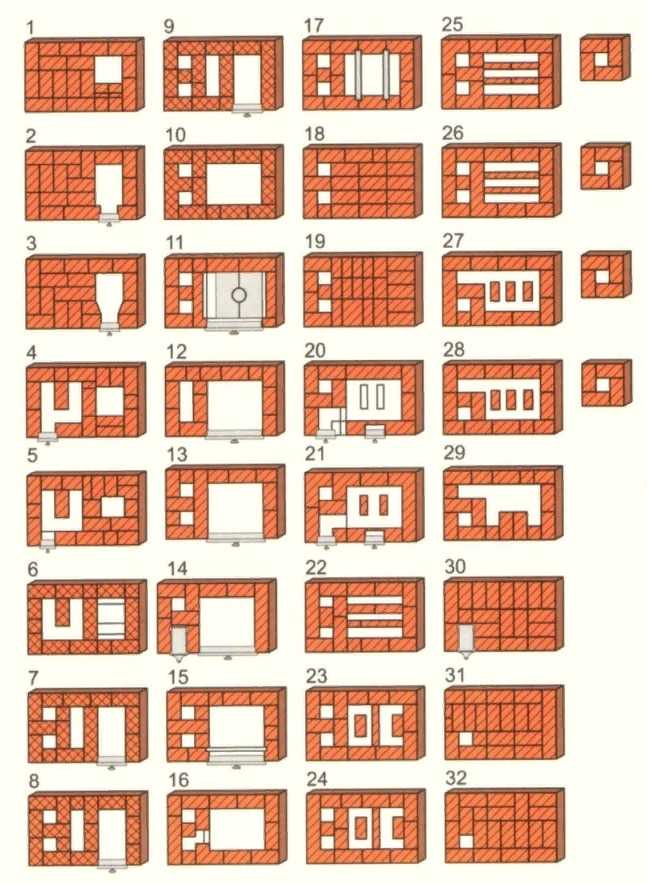

Пример кладки печи Груба

Основные моменты при кладке:

• ряды укладываются поверх гидроизолирующего слоя, размещённого на фундаменте,
• кирпичная кладка осуществляется согласно чертежу,
• дверцы топки и поддувала крепятся с помощью асбестовой проволоки,
• для установки колосников необходимо немного сточить перевязку кирпичного перекрытия поддувала, чтобы избежать их смещения при закладке твёрдого топлива,
• после завершения кирпичной кладки на верхний ряд устанавливается варочная поверхность,
• производится монтаж дымохода.

Чтобы облегчить процесс укладки печи грубки своими руками, чертежи дополняются схемами порядовок:

1. Компактная груба.
2. Одноконфорочная груба.
3. Простая конструкция грубы с варочной поверхностью.

Установка дымохода

Эффективное отопление с помощью печи невозможно без правильного устройства дымохода. Основные рекомендации по его строительству следующие:

• минимальная длина дымохода от печи должна составлять не менее 5 метров, а высота над крышей – свыше 1 метра,
• сечение дымохода должно быть подобрано так, чтобы обеспечить необходимую тягу,
• толщина стенок стального дымохода не должна быть менее 0,5 мм,
• в конструкции дымохода обязательно должны быть предусмотрены участки для его очистки,
• крепление дымохода следует осуществлять с использованием герметиков и проволоки, чтобы предотвратить попадание продуктов сгорания в помещение,
• в местах соприкосновения с горючими материалами необходимо использовать теплоизоляционный слой,
• по всей длине дымоход должен быть утеплён, чтобы избежать образования конденсата и ухудшения тяги.

Правила эксплуатации

Чтобы максимально увеличить срок службы печи, необходимо строго придерживаться правил её эксплуатации:

• Использовать печь для обогрева помещений зимой не рекомендуется, так как её низкая тепловая мощность потребует более частого протапливания, что может привести к увеличенному расходу топлива и образованию трещин в кладке.
• Регулярно проводите обслуживание дымохода и своевременно очищайте поддувало от золы, чтобы обеспечить хорошую тягу и стабильную работу печи.
• В качестве топлива лучше использовать уголь или дрова, так как они не выделяют вредные газы и не способствуют образованию химически активной сажи в дымоходе.
• При топке печи не стоит закладывать больше топлива, чем рекомендовано, чтобы избежать выхода пламени в дымоход и нарушения стандартных режимов работы.
• На варочной поверхности следует использовать только металлическую посуду.
• Во время протапливания дверца топочной должна быть плотно закрыта.

Печь – это экономичное устройство, идеально подходящее для обогрева помещений площадью до 30 м² и приготовления пищи. Она имеет простую конструкцию, не требует особых навыков в эксплуатации и ремонте, а также не всегда нуждается в закладке фундамента. Даже человек без опыта сможет самостоятельно её выложить.

https://youtube.com/watch?v=xlKskzn5hDE

Уход и обслуживание печи

Правильное обслуживание не только продлевает срок службы печи, но и гарантирует безопасность её эксплуатации. Рассмотрим основные моменты, на которые стоит обратить внимание.

Регулярная чистка

Одним из самых важных этапов ухода за печью является регулярная чистка. Накопление сажи и копоти может привести к снижению теплоотдачи и даже к пожару. Рекомендуется проводить чистку не реже одного раза в месяц в отопительный сезон. Для этого:

• Используйте специальные щетки для чистки дымоходов и топки.
• Удаляйте золу из топки после каждого использования, чтобы избежать её накопления.
• Проверяйте и очищайте дымоход от сажи и других отложений, особенно перед началом отопительного сезона.

Проверка состояния

Регулярно проверяйте состояние печи, чтобы выявить возможные повреждения или износ. Обратите внимание на:

• Трещины в кирпичной кладке или швах.
• Коррозию металлических элементов.
• Состояние дверок и уплотнителей.

При обнаружении повреждений их следует устранять незамедлительно, чтобы избежать более серьезных проблем в будущем.

Поддержание оптимального уровня влажности

Важно следить за уровнем влажности в помещении, где установлена печь. Слишком сухой воздух может негативно сказаться на здоровье, а также привести к быстрому износу материалов печи. Для поддержания оптимального уровня влажности можно использовать:

• Специальные увлажнители воздуха.
• Контейнеры с водой, размещенные рядом с печью.

Проверка дымохода

Дымоход должен быть всегда в исправном состоянии, так как он отвечает за вывод продуктов сгорания. Регулярно проверяйте его на наличие засоров и повреждений. Если вы заметили, что дымоход плохо тянет, это может быть признаком его загрязнения или повреждения. В таком случае рекомендуется вызвать специалиста для проведения диагностики и очистки.

Плановое обслуживание

Рекомендуется проводить плановое обслуживание печи не реже одного раза в год. Это может включать:

• Проверку всех элементов печи специалистом.
• Очистку дымохода и топки.
• Проверку герметичности дверок и уплотнителей.

Такое обслуживание поможет выявить потенциальные проблемы на ранней стадии и избежать серьезных поломок.

Следуя этим рекомендациям, вы сможете обеспечить надежную и безопасную работу вашей печи, а также продлить её срок службы. Уделяя внимание уходу и обслуживанию, вы не только сохраните тепло в вашем доме, но и создадите комфортную атмосферу для всей семьи.

Вопрос-ответ

Как выбрать место для установки печи?

При выборе места для установки печи важно учитывать несколько факторов: доступность для топки, безопасность от воспламенения, а также возможность подключения к дымоходу. Рекомендуется устанавливать печь в центре помещения для равномерного распределения тепла и избегать установки рядом с легковоспламеняющимися материалами.

Какие материалы понадобятся для строительства печи?

Для строительства печи вам понадобятся огнеупорные кирпичи, специальный раствор для кладки, металлические элементы (например, дверцы и решетки), а также теплоизоляционные материалы. Не забудьте также о дымоходе, который должен быть выполнен из качественных и устойчивых к высоким температурам материалов.

Сколько времени занимает строительство печи?

Время, необходимое для строительства печи, зависит от ее сложности и вашего опыта. В среднем, на строительство простой печи может уйти от нескольких дней до недели. Важно не спешить и тщательно следовать инструкциям, чтобы обеспечить безопасность и долговечность конструкции.

Советы

СОВЕТ №1

Перед началом строительства печи тщательно изучите различные типы печей и выберите тот, который наилучшим образом соответствует вашим потребностям и условиям. Учитывайте такие факторы, как размер помещения, тип топлива и желаемая функциональность.

СОВЕТ №2

Составьте подробный план и чертежи вашей печи. Это поможет избежать ошибок в процессе строительства и обеспечит правильное распределение материалов. Не забудьте учесть все необходимые размеры и пропорции.

СОВЕТ №3

Используйте качественные материалы, такие как огнеупорный кирпич и специальный раствор, чтобы обеспечить долговечность и безопасность вашей печи. Не экономьте на материалах, так как это может привести к проблемам в будущем.

СОВЕТ №4

Обязательно ознакомьтесь с правилами безопасности при работе с огнем и строительными материалами. Убедитесь, что ваша печь соответствует местным строительным нормам и правилам, чтобы избежать неприятностей с пожарной безопасностью.
