Тигельная печь — важный инструмент для металлургов, ювелиров и любителей домашнего литья, позволяющий плавить металлы и сплавы при высокой температуре. В статье рассмотрим конструкции тигельных печей, их особенности и преимущества, а также предложим пошаговые инструкции по самостоятельному изготовлению. Эта информация будет полезна как новичкам, так и опытным мастерам, стремящимся оптимизировать процессы плавки и расширить возможности работы с металлом.
Виды тигельных печей
Классификация плавильных печей обычно основывается на типе энергии, используемой для расплавления металлов. Газовые и электрические тигельные печи получили широкое распространение в промышленности и активно применяются для обработки алюминия и других легкоплавких материалов.
Печи, работающие на твердом топливе, чаще встречаются в небольших мастерских, которые не имеют узкой специализации, например, у домашних мастеров, так как это наиболее простая конструкция. Отдельно выделяются индукционные тигельные печи, которые используют электромагнитное поле и подключаются к источнику переменного тока.

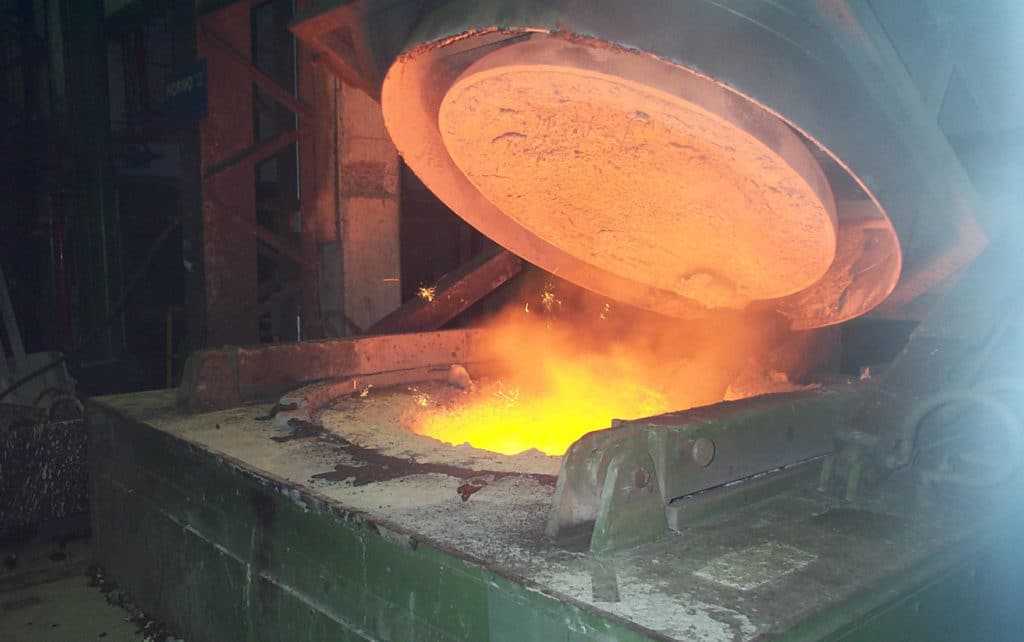

Индукционная тигельная печь
Популярность индукционных установок объясняется рядом факторов:
- высокая производительность,
- простота управления и обслуживания, а также широкие возможности для автоматизации процессов,
- возможность полного слива расплава без остатков, что обеспечивает полное опорожнение тигля,
- быстрое плавление,
- отсутствие промежуточных нагревательных элементов.
В зависимости от условий работы различают следующие типы печей:
- компрессорные (создают избыточное давление),
- вакуумные,
- открытые.
Индукционные тигельные печи могут быть:
- периодическими,
- непрерывными,
- полунепрерывными.
Существует несколько типов плавильных тигелей:
- керамические (оптимальный выбор, так как не контактируют с обрабатываемыми материалами),
- графитовые (долговечные, подходят для переработки драгоценного лома),
- металлические.
Металлические тигели, в свою очередь, делятся на водоохлаждаемые и проводящие варианты.
Эксперты в области металлургии и кузнечного дела отмечают, что тигельные печи являются важным инструментом для плавки металлов и сплавов. Существует несколько вариантов конструкции, включая традиционные кирпичные печи и более современные модели из стали. Каждый тип имеет свои преимущества и недостатки, что позволяет выбрать наиболее подходящий вариант в зависимости от целей и условий работы.
Изготовление тигельной печи своими руками требует тщательной подготовки и знаний о материалах. Специалисты рекомендуют использовать огнеупорные кирпичи и качественные теплоизоляционные материалы для повышения эффективности работы. Также важно правильно рассчитать размеры печи, чтобы обеспечить оптимальный поток воздуха и равномерное распределение температуры.
Мастера подчеркивают, что самостоятельное изготовление тигельной печи не только экономит средства, но и позволяет адаптировать устройство под индивидуальные нужды. Однако, для достижения наилучших результатов, важно учитывать все нюансы конструкции и технологии.
https://youtube.com/watch?v=nfXpBlpAKFw
Устройство тигельной печи
Индукционная плавильная печь включает в себя каркас, индукционный элемент, нагревательную камеру, механизм наклона и вакуумную систему. Устройство не имеет сердечника, и цилиндрический плавильный тигель устанавливается прямо в полости индуктора. В тигле происходит плавление смеси исходных материалов под воздействием электромагнитной энергии. Все составляющие помещены в защитный кожух, который обеспечивает прочность конструкции и предотвращает потерю мощности.

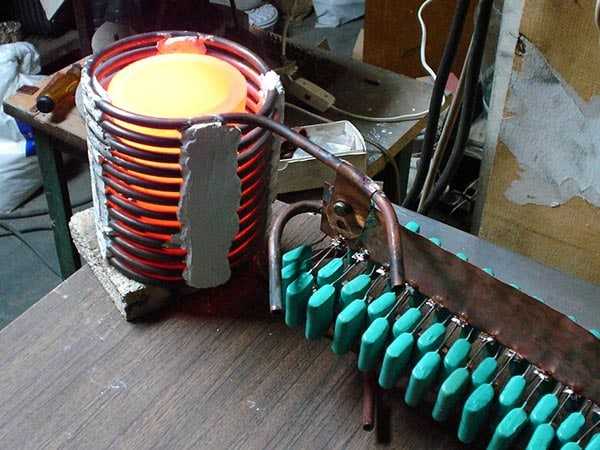

Внешний вид индукционной плавильной печи
Схемы тигельных печей, работающих на твердом топливе, например, древесном угле, являются более простыми и могут быть собраны самостоятельно из доступных материалов. Корпус из металлического цилиндра укрепляется огнеупорным слоем, состоящим из бетона или смеси шамотной глины с песком. В эту шахту затем помещается топливо. Сверху устанавливается тигель, который может быть, например, чайником, консервной банкой с толстыми стенками или любой прочной емкостью из нержавеющей стали.
В нижней части шахты имеется отверстие для подачи воздуха, а также решетчатое основание. Эти элементы способствуют поддержанию процесса горения и регулировке температуры. Избыточный воздух выводится через заслонку. Для нагнетания воздуха обычно используют трубу от пылесоса или фен.
Тигельные печи, предназначенные для плавления более 10 кг алюминия за один раз, оборудованы крышкой, что позволяет обеспечить равномерный прогрев металла. Все детали простых моделей изготавливаются из чугуна или стали, так как эти материалы не подвержены деформации при нагревании в условиях кустарного производства.
| Вариант конструкции | Описание | Преимущества и недостатки |
|---|---|---|
| Тигельная печь на дровах/угле | Классическая конструкция, использующая твердое топливо. Состоит из огнеупорной камеры, тигля, дымохода и поддувала. | Преимущества: Простота конструкции, доступность топлива, высокая температура плавления. Недостатки: Необходимость постоянного контроля температуры, образование золы, дым и копоть, длительный нагрев. |
| Тигельная печь на газе (пропан/бутан) | Использует газовую горелку для нагрева тигля. Требует подключения к газовому баллону и регулятора давления. | Преимущества: Быстрый нагрев, точный контроль температуры, чистое горение, отсутствие золы. Недостатки: Зависимость от газового баллона, потенциальная опасность утечки газа, более сложная конструкция горелки. |
| Индукционная тигельная печь | Нагрев тигля происходит за счет электромагнитной индукции. Требует высокочастотного генератора и индукционной катушки. | Преимущества: Очень быстрый и равномерный нагрев, высокая эффективность, отсутствие открытого пламени, точный контроль температуры. Недостатки: Высокая стоимость оборудования, сложность изготовления своими руками, требует знаний в электронике. |
| Тигельная печь на отработанном масле | Использует отработанное масло в качестве топлива. Требует специальной горелки для сжигания масла. | Преимущества: Экономичность (использование отходов), высокая температура. Недостатки: Сложность конструкции горелки, необходимость фильтрации масла, образование сажи и запаха, потенциальная опасность возгорания. |
| Электрическая тигельная печь (спиральная) | Нагрев осуществляется с помощью электрических нагревательных элементов (спиралей), расположенных вокруг тигля. | Преимущества: Чистота, простота использования, точный контроль температуры (с терморегулятором). Недостатки: Высокое энергопотребление, ограниченная максимальная температура (зависит от материала спиралей), длительный нагрев. |
Интересные факты
Вот несколько интересных фактов о тигельных печах и их конструкции:
-
Разнообразие конструкций: Тигельные печи могут иметь различные конструкции, включая газовые, электрические и дровяные варианты. Каждая из них имеет свои преимущества и недостатки. Например, газовые печи обеспечивают быстрый и контролируемый нагрев, в то время как дровяные печи могут создавать уникальные условия для плавления металлов благодаря высокой температуре и специфическому горению.
-
Изготовление из подручных материалов: Многие мастера создают тигельные печи своими руками, используя доступные материалы, такие как кирпичи, стальные бочки или даже старые газовые баллоны. Это позволяет не только сэкономить средства, но и адаптировать конструкцию под конкретные нужды и условия работы.
-
Температурные режимы: Тигельные печи могут достигать температур до 1600°C и выше, что позволяет плавить различные металлы, включая золото, серебро и алюминий. Для достижения таких температур важно правильно изолировать печь и использовать качественные тигли, способные выдерживать высокие температуры без разрушения.
https://youtube.com/watch?v=slgYjH_HRjY
Отличия самодельного и заводского агрегата
Чтобы разобраться в различиях, необходимо определить цель использования оборудования. Агрегаты, собранные в домашних условиях, чаще всего предназначены для периодического использования (временные промежутки между работой могут быть значительными), поэтому основными приоритетами становятся низкая стоимость, простота в эксплуатации и минимальные требования к обслуживанию.
Если же результаты плавки планируется использовать для получения дохода, разумнее будет инвестировать в заводскую индукционную модель. Такое оборудование обеспечивает аккуратную работу, позволяет точно контролировать параметры и исключает риск попадания нежелательных примесей. Кроме того, собрать подобное устройство самостоятельно довольно сложно – для этого нужны специальные навыки, чтобы правильно изготовить индукционный элемент, выбрать тигель и организовать защитный экран. Создание конденсаторной батареи и генератора также требует определенных знаний.

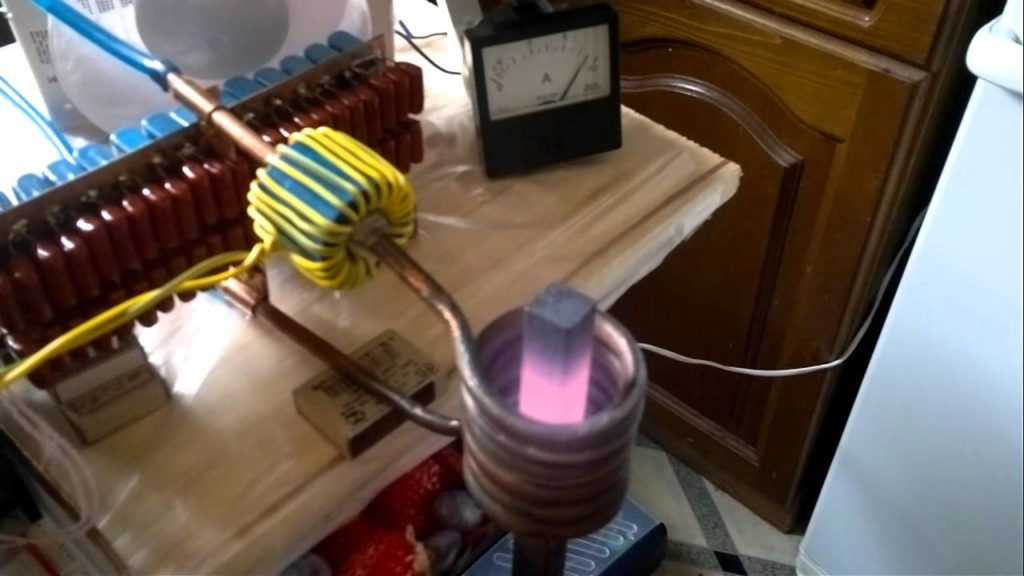

Тигельная печь своими руками
Не стоит забывать о важности эргономики печей. В кустарных вариантах этому аспекту уделяется недостаточно внимания, в результате чего такие устройства могут быть неудобными в использовании и даже опасными из-за применения неподходящих материалов. В заводских моделях для обеспечения комфортной работы используются проверенные технологии, особенно это касается конструкции и поворотного механизма тигля. Важно отметить, что в таких устройствах предусмотрены меры для предотвращения травм.
Тигельная печь своими руками: пошаговая инструкция
Если вам нужно периодически плавить до 3 кг металлолома, то производительности печи, построенной из кирпича, будет вполне достаточно.
Материалы и технология
Для создания устройства вам понадобятся:
- 20-25 красных кирпичей,
- решетка-гриль,
- изолента,
- фен и отрезок трубы, соответствующий диаметру его сопла,
- консервная банка с высокими и толстыми стенками,
- стальная проволока,
- уголь (для розжига).
Кирпичи укладываются в основание конструкции, обеспечивая огнеупорную защиту устройства. В качестве тигля используется консервная банка, в верхней части которой с обеих сторон делают два отверстия, через которые пропускается стальная проволока. Эта самодельная ручка позволит удобно извлекать тигель с расплавленным металлом из печи.
Для подачи воздуха домашние мастера применяют фен, работающий в «холодном» режиме, к которому с помощью изоленты прикрепляется отрезок трубы, образуя тем самым импровизированный воздуховод.
Схема такой тигельной печи для плавки алюминия достаточно проста и доступна для выполнения даже без специальных навыков. Важно избегать использования расходных материалов с цинковым покрытием, так как в процессе работы могут выделяться вредные пары.
Сборка кирпичного колодца
Первый ряд кирпичей укладывается в форме прямоугольного контура, при этом внутреннее пространство должно быть достаточно большим, чтобы в него поместился целый кирпич. Второй ряд выполняется аналогично, но на одной из сторон два кирпича должны создать коридор, который обеспечит поступление кислорода, размеры которого соответствуют ранее описанному воздуховоду.

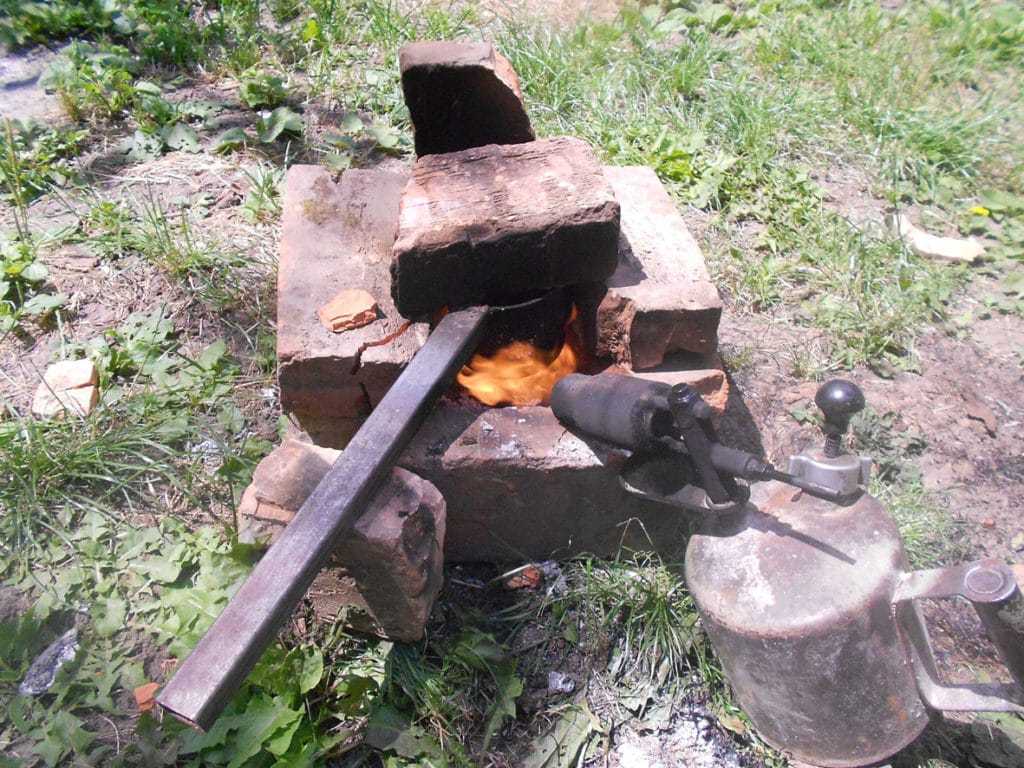

Кирпичи, используемые в основании конструкции, выполняют функцию огнеупорной защиты для печи.
Сверху устанавливается решетка-гриль; если ее нет, можно использовать металлическую пластину или крышку с отверстиями. Решетка фиксируется третьим рядом кирпичей, при этом проем для воздуховода уже не требуется.
Заготовка из фена и трубы подводится к нужному кирпичному ряду, воздуховод включается только после того, как уголь, насыпанный на решетку, будет разожжен. Интенсивность горения можно регулировать, переключая рычажок на фене. Тигель подвешивается на крайний ряд кладки с помощью проволоки, при необходимости его можно дополнительно закрепить двумя кирпичами. Когда тигель нагреется и начнет слегка светиться, в него можно помещать алюминиевый лом.
Опытные мастера советуют плавить металл именно в предварительно нагретом тигле, так как сочетание холодной емкости и холодного лома может привести к прогоранию тигля, в результате чего расплавленный алюминий вытечет в огонь.
Такая печь проста в конструкции и не вызывает сложностей в использовании. После того как металл расплавится, тигель аккуратно извлекается, держа его за проволоку. Чтобы избежать ожогов, рекомендуется использовать огнеупорные перчатки. Также важно заранее убедиться, что все используемые материалы не содержат токсичных веществ. В процессе работы необходимо следить за тем, чтобы в тигель не попадали капли воды.
https://youtube.com/watch?v=oAh8pMP_MbU
Безопасность при работе с тигельной печью
Работа с тигельной печью требует особого внимания к вопросам безопасности, так как процесс плавления металлов и других материалов сопряжен с высоким риском. Прежде всего, необходимо обеспечить надежную защиту как для оператора, так и для окружающих. Вот несколько ключевых аспектов, которые следует учитывать:
Личное защитное снаряжение
- Защитные очки: Используйте специальные очки или маски, чтобы защитить глаза от искр и брызг расплавленного металла.
- Перчатки: Рекомендуется носить термостойкие перчатки, которые защитят руки от ожогов и порезов.
- Одежда: Одевайте плотную, нейлоновую или кожаную одежду, которая не будет легко воспламеняться. Избегайте свободной одежды, которая может зацепиться за оборудование.
- Обувь: Носите закрытую обувь с жесткой подошвой, чтобы защитить ноги от падения тяжелых предметов.
Рабочее пространство
Организация рабочего пространства также играет важную роль в обеспечении безопасности. Убедитесь, что:
- Рабочая зона хорошо проветривается, чтобы избежать накопления вредных паров и газов.
- Вокруг печи нет легковоспламеняющихся материалов, таких как бумага, дерево или ткани.
- На рабочем месте присутствуют средства пожаротушения, такие как огнетушители, и они находятся в исправном состоянии.
Работа с тигельной печью
При работе с тигельной печью важно следовать определенным правилам:
- Перед началом работы внимательно ознакомьтесь с инструкцией по эксплуатации печи и соблюдайте все рекомендации производителя.
- Не оставляйте печь без присмотра во время работы, особенно если она находится в активном режиме плавления.
- При загрузке тигля в печь используйте специальные инструменты, такие как щипцы, чтобы избежать ожогов.
- Не перегружайте тигель, так как это может привести к его разрушению и выбросу расплавленного материала.
Первая помощь
Несмотря на все меры предосторожности, несчастные случаи могут произойти. Поэтому важно знать, как оказать первую помощь:
- В случае ожога немедленно охладите пораженный участок кожи под холодной водой в течение 10-20 минут.
- Если произошло попадание расплавленного металла на кожу, не пытайтесь его удалить самостоятельно. Обратитесь за медицинской помощью.
- При inhalation вредных паров или газов немедленно покиньте рабочую зону и обратитесь за медицинской помощью, если симптомы не проходят.
Соблюдение этих рекомендаций поможет минимизировать риски и сделать работу с тигельной печью более безопасной и эффективной.
Вопрос-ответ
Из чего можно сделать тигель для плавки алюминия?
Тигель для плавки алюминия может быть выполнен как в керамическом исполнении, так и из графита. Если вам необходима плавильная печь для обработки только алюминия, то можно обратить внимание на самый дешевый материал.
Что лучше коптильня или плавильная печь?
Плавильные печи переплавляют руду намного быстрее. Коптильни готовят еду намного быстрее. Печи делают всякое другое, например, делают камень и гладкий камень, ламинарию и т.
Как работает тигельная печь?
Принцип работы индукционной тигельной печи делает её напоминающей воздушный трансформатор. В случае применения ферромагнитных металлов для плавки до момента достижения их температуры точки Кюри магнитная проницаемость металлов будет сохранять свою величину.
Советы
СОВЕТ №1
Перед началом изготовления тигельной печи тщательно изучите различные конструкции и их особенности. Сравните преимущества и недостатки каждой модели, чтобы выбрать наиболее подходящую для ваших нужд и условий эксплуатации.
СОВЕТ №2
При выборе материалов для тигельной печи отдавайте предпочтение огнеупорным и термостойким материалам. Это обеспечит долговечность конструкции и безопасность в процессе работы.
СОВЕТ №3
Не забывайте о вентиляции! Правильная циркуляция воздуха в тигельной печи важна для поддержания оптимальной температуры и предотвращения накопления вредных газов. Убедитесь, что ваша конструкция имеет достаточное количество вентиляционных отверстий.
СОВЕТ №4
Перед первым использованием печи проведите тестовые запуски без загрузки тигля. Это поможет выявить возможные недостатки конструкции и убедиться в правильности работы всех систем.
