Углевыжигательные печи — устройства для получения древесного угля из растительного сырья. Они важны в металлургии, производстве активированного угля и кулинарии. В статье рассмотрим сущность углевыжигательных печей, их виды и технологии создания своими руками. Эта информация будет полезна как профессионалам, так и любителям, желающим освоить новое хобби и научиться производить уголь самостоятельно.
Производство древесного угля в углевыжигательной печи
Для производства древесного угля можно использовать не только отходы древесины различных пород, но и сучья, опилки и пеньки. В случае болотистой местности в качестве сырья подойдет торф. Процесс сжигания древесины включает три обязательных этапа:
- Сушка.
- Терморазложение.
- Охлаждение.
На первом этапе необходимо нагреть камеру, в которую помещается сырье, до температуры 280 °C. Только после этого начинается экзотермическая реакция, сопровождающаяся выделением тепла и запуском процесса «приготовления» угля.
Готовый уголь требует охлаждения до такой температуры, при которой самовозгорание становится невозможным. Обычно этот порог составляет около 40 °C. Даже после остывания в течение суток выделяемый газ будет содержать значительное количество влаги. После полного высыхания материал можно использовать по назначению.
Эксперты в области отопительных технологий отмечают, что углевыжигательные печи представляют собой эффективное решение для получения угля из древесины. Эти устройства позволяют не только перерабатывать отходы, но и получать высококачественное топливо для дальнейшего использования. Существует несколько видов таких печей, включая стационарные и переносные модели, каждая из которых имеет свои особенности и преимущества.
Создание углевыжигательной печи своими руками требует определенных знаний и навыков, однако многие мастера утверждают, что это вполне осуществимо. Важно учитывать материалы, из которых будет изготовлена печь, а также ее конструкцию, чтобы обеспечить максимальную эффективность процесса углевыжигания. Эксперты рекомендуют тщательно изучить различные схемы и технологии, прежде чем приступать к сборке, чтобы избежать распространенных ошибок и достичь желаемого результата.
https://youtube.com/watch?v=EJlmk0qY3hk
Виды углевыжигательных печей
Совершенствование технологий производства древесного угля привело к разработке специализированных печей. Эти устройства отличаются по мощности и способны перерабатывать значительные объемы сырья. Существует несколько типов:
-
Стационарные. Эти печи предназначены для обработки больших количеств древесины и могут функционировать на различных видах топлива. Обычно их устанавливают крупные производственные предприятия. Однако у такого решения есть недостаток – необходимость соблюдения строгих экологических стандартов.
-
Мобильные. Это компактные устройства, которые легко перемещать и устанавливать, а также они просты в использовании. Мобильные печи находят применение на лесозаготовительных участках и в строительстве. В них удобно перерабатывать древесные отходы, которые служат основным сырьем для получения угля.
Переработка отходов приносит значительные преимущества, так как одновременно происходит утилизация остатков, а уголь получается без дополнительных затрат на топливо.
| Аспект | Описание | Виды/Особенности |
|---|---|---|
| Сущность углевыжигательной печи | Устройство для термического разложения древесины (пиролиза) в условиях ограниченного доступа кислорода с целью получения древесного угля. | Основная цель: Производство высококачественного древесного угля с минимальным количеством примесей. |
| Принцип работы | Древесина нагревается до высоких температур (350-500°C) без горения, что приводит к выделению летучих веществ и образованию твердого углеродного остатка. | Стадии процесса: Сушка, пиролиз, охлаждение. |
| Виды печей (по конструкции) | Ямные печи: Простейшие, древнейшие, низкая производительность, высокий процент брака. | Наземные печи (кучи): Усовершенствованные ямные, лучше контролируемый процесс, но все еще ручной. |
| Кирпичные печи (стационарные): Более эффективные, многоразовые, требуют капитальных вложений. | Металлические печи (мобильные/стационарные): Высокая производительность, возможность автоматизации, различные объемы. | |
| Ретортные печи: Наиболее современные и эффективные, позволяют утилизировать побочные продукты пиролиза (смолы, газы). | Непрерывного действия: Высокая производительность, автоматизация. Периодического действия: Более простые в эксплуатации. | |
| Виды печей (по способу нагрева) | Прямого нагрева: Древесина нагревается продуктами сгорания топлива, что может снижать качество угля. | Косвенного нагрева: Древесина нагревается через стенки камеры, что обеспечивает более чистый уголь. |
| Материалы для создания своими руками | Металлические бочки: Самый простой и доступный вариант для небольших объемов. | Стальные листы: Для создания более крупных и долговечных конструкций. |
| Огнеупорный кирпич: Для строительства стационарных печей с хорошей теплоизоляцией. | Глина, песок, солома: Для создания самодельных ямных или наземных печей. | |
| Основные элементы печи (своими руками) | Камера пиролиза: Где происходит обугливание древесины. | Дымоход: Для отвода продуктов пиролиза. |
| Загрузочное отверстие: Для закладки сырья. | Выгрузочное отверстие: Для извлечения готового угля. | |
| Система поддува/регулировки воздуха: Для контроля процесса горения/пиролиза. | Теплоизоляция: Для поддержания стабильной температуры. | |
| Требования к сырью | Древесина: Сухая, без гнили, желательно твердых пород (береза, дуб). | Размер: Оптимальный размер поленьев для равномерного обугливания. |
| Безопасность при работе | Пожарная безопасность: Удаленность от строений, наличие средств пожаротушения. | Вентиляция: Избегать вдыхания продуктов пиролиза. |
| Защитная одежда: Перчатки, очки. | Охлаждение: Полное охлаждение угля перед выгрузкой. |
Интересные факты
Вот несколько интересных фактов о углевыжигательных печах:
-
Историческая значимость: Углевыжигательные печи использовались с древних времен для получения древесного угля, который был важным топливом и сырьем для металлургии. В некоторых культурах, например, в Японии, процесс углевыжигания стал искусством, и мастера создавали уникальные печи, которые обеспечивали высокое качество угля.
-
Разнообразие конструкций: Существует несколько видов углевыжигательных печей, включая традиционные ямные печи, кирпичные и металлические конструкции. Каждая из них имеет свои особенности и преимущества. Например, ямные печи просты в строительстве и могут быть использованы в полевых условиях, тогда как кирпичные печи обеспечивают более стабильный процесс углевыжигания и лучше контролируют температуру.
-
Создание своими руками: Построить углевыжигательную печь своими руками можно из доступных материалов, таких как кирпичи, металл или даже старые бочки. Важно учитывать принципы вентиляции и теплоизоляции, чтобы обеспечить эффективное сжигание древесины и минимизировать выбросы дыма. Существуют множество руководств и видеоуроков, которые помогают новичкам в этом процессе.
https://youtube.com/watch?v=0YLt7NdU8E8
Оборудование непрерывного действия
Распространённым типом углевыжигательных печей, обеспечивающих циклический процесс, являются непрерывные установки. В таких печах газы, образующиеся в результате пиролиза, вновь направляются на древесину, где соединяются с парами и другими выделяющимися газами, после чего покидают печь. Эти действия необходимы для более равномерного дополнительного прогрева. Однако у данного метода есть недостаток – высокая конечная концентрация химических соединений. Для их нейтрализации рекомендуется установить дополнительное оборудование, которое будет их сжигать. Это оборудование должно находиться отдельно от основных печей.
По такой технологии функционируют:
- вертикальные реторты, где внизу происходит прокаливание, в середине – пиролиз, а сверху – сушка,
- печи с заменяемыми контейнерами.
Реторты и камеры для углевыжигания изготавливаются из металла с обязательной теплоизоляцией.
Агрегаты периодического цикла
Самым простым вариантом углевыжигательной печи является стандартная бочка объемом 200 литров. В этой конструкции осуществляется розжиг закладочного материала без необходимости в дополнительном источнике тепла. Пар и газ выводятся через специальное отверстие в емкости. В результате получается продукт низкого качества с выходом около 15%, который загрязнен, но практически не требует затрат.
Другим типом углевыжигательной печи является модель с нагревом стенок камеры, которые передают тепло закладке. Обычно это устройство работает по периодическому циклу. В процессе его работы выполняются следующие этапы:
- загрузка древесины,
- переугливание,
- выгрузка,
- повторение цикла с новой загрузкой.
В такой печи часть древесины постоянно находится в состоянии пиролиза.

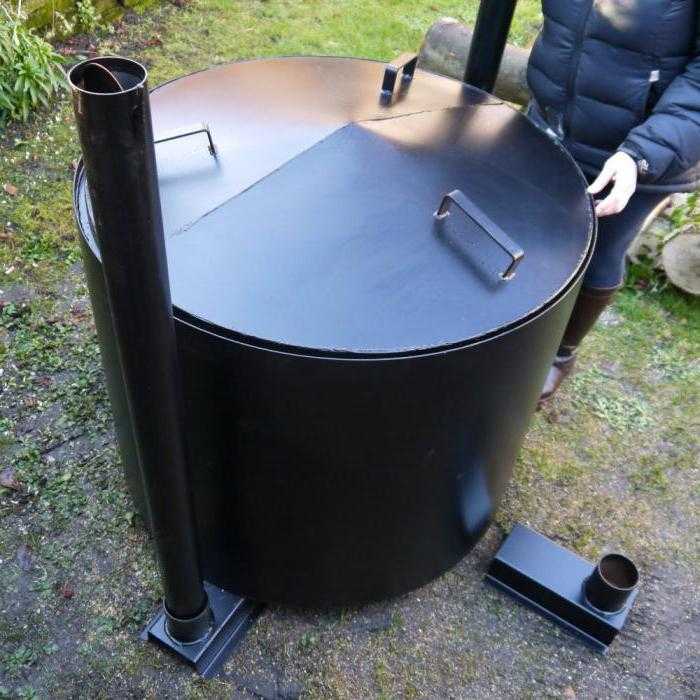

Переносная углевыжигательная печь с периодическим циклом работы.
Трехкамерная печь
Углевыжигательная печь с тремя камерами обеспечивает эффективное расходование топлива и минимальное воздействие на природу. В данной конструкции газопаровая смесь выводится из основной камеры, где она остывает и конденсируется. Полученная жидкость и другие газы, которые не конденсируются, используются в качестве дополнительного источника тепла, добавляясь в топку.
Трехкамерные печи функционируют в непрерывном режиме, где в каждом отсеке осуществляется свой процесс. Важно отметить, что в первой камере сушка происходит благодаря теплу, выделяемому при сгорании пиролизных газов. Такие печи не только экономят топливо, но и обладают рядом преимуществ:
- равномерное распределение нагрузки на рабочий персонал, так как загрузка и выгрузка происходят в разные временные промежутки,
- длительный срок службы. При установке на крупных производственных площадках и дооснащении газогенераторным котлом оборудование может использовать опилки в качестве топлива,
- более доступная цена по сравнению с однокамерными аналогами того же объема, но с большей эффективностью благодаря распределению нагрузки по различным участкам.

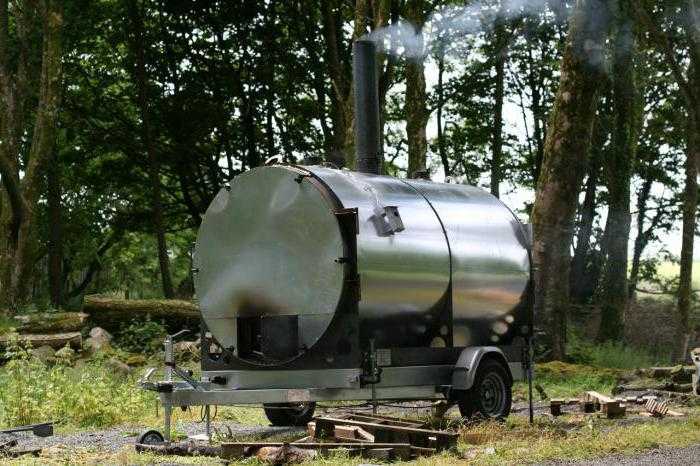

Заводская мобильная углевыжигательная печь предназначена для использования в домашних условиях.
Однокамерная печь
Однокамерные печи способны перерабатывать до 8 тонн сырья в месяц. Полный процесс переработки занимает от 1 до 3 дней. Эти устройства покупают как для личного пользования, так и для промышленных нужд, чтобы перерабатывать отходы пищевой промышленности и остатки с деревообрабатывающих предприятий.
Основное отличие между промышленными моделями и более компактными версиями однокамерных печей заключается лишь в объемах перерабатываемого сырья и удобстве транспортировки оборудования. В некоторых странах углевыжигательные печи находят применение в домашних условиях, а получаемый уголь используется для приготовления пищи на открытом огне.

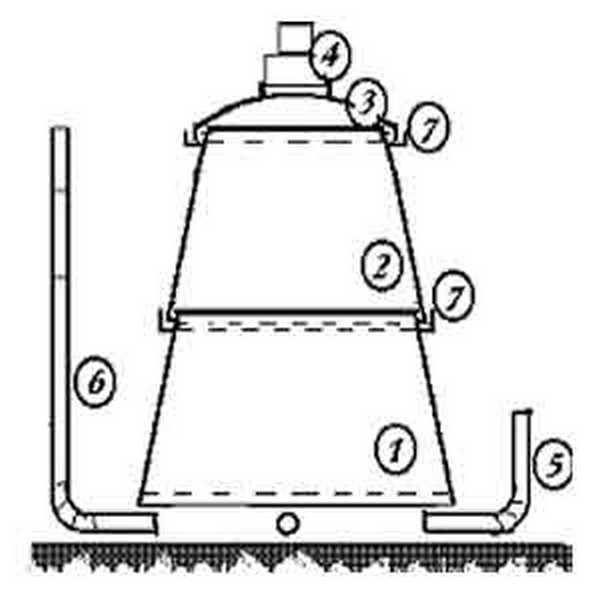

Схема простой переносной углевыжигательной печи.
Как сделать углевыжигательную печь своими руками
Мастера предлагают два метода создания устройства в домашних условиях, которые настолько просты, что зачастую не требуется даже схема.
Первый вариант
Для самостоятельного создания устройства необходимо подготовить следующие материалы:
- толстостенная металлическая бочка,
- подставка для бочки,
- кирпичи,
- минеральная вата.
Бочка, использованная в качестве печи, представляет собой самый простой метод создания безопасной и эффективной конструкции.
Ключевым требованием является наличие невоспламеняющегося основания. Для этого подойдет обычная яма, диаметр которой должен быть достаточным для установки бочки. Яму следует обложить кирпичом.
В дне бочки необходимо проделать отверстие диаметром 10 см, при этом бочка устанавливается отверстием вниз.
Следующий шаг – обложка бочки кирпичами или камнями. Все щели следует заделать негорючими материалами, а верхнюю часть утеплить минеральной ватой.
После выполнения этих шагов монтаж конструкции можно считать завершенным. Хотя кустарная печь не обеспечит такого качества угля, как более сложные конструкции, ее возможности вполне достаточны для получения топлива из древесных отходов для мангала.
Второй вариант
При использовании двух бочек в конструкции, ее надежность значительно возрастает. В этом случае меньшая бочка устанавливается внутри большей, при этом в меньшую помещают древесину и закрывают крышкой. Пространство между стенками обеих емкостей заполняется мелкими отходами, которые затем поджигаются. После этого большую бочку накрывают крышкой с трубой.
Для обеспечения безопасности такие конструкции следует собирать и использовать исключительно на открытом воздухе.
https://youtube.com/watch?v=qr7OZ0ke4PI
Экологические аспекты и безопасность при использовании углевыжигательных печей
Углевыжигательные печи, используемые для переработки древесины и других органических материалов в уголь, требуют особого внимания к экологическим аспектам и безопасности. При их эксплуатации важно учитывать влияние на окружающую среду и здоровье человека, а также следовать определённым правилам, чтобы минимизировать риски.
Первым и наиболее важным аспектом является выброс вредных веществ в атмосферу. Процесс углевыжигания сопровождается выделением различных газов, таких как угарный газ (CO), диоксид углерода (CO2) и летучие органические соединения. Эти вещества могут негативно сказаться на качестве воздуха и здоровье людей, находящихся вблизи печи. Поэтому необходимо обеспечить хорошую вентиляцию и, по возможности, использовать фильтры для очистки выбросов.
Кроме того, важно учитывать, что при сжигании древесины могут выделяться смолы и другие токсичные вещества. Для снижения их концентрации рекомендуется использовать только сухие и качественные материалы, избегая древесины с высоким содержанием смол и химических добавок. Также стоит обратить внимание на температуру сжигания: более высокая температура способствует более полному сгоранию и снижению выбросов вредных веществ.
Безопасность эксплуатации углевыжигательных печей также требует соблюдения ряда мер. Во-первых, печь должна быть установлена на безопасном расстоянии от строений и легковоспламеняющихся материалов. Во-вторых, необходимо регулярно проверять состояние печи и дымохода, чтобы избежать задымления и пожара. Использование термостойких материалов и соблюдение правил монтажа помогут предотвратить аварийные ситуации.
Не менее важным аспектом является соблюдение норм и стандартов, установленных законодательством. В разных странах существуют различные требования к выбросам и эксплуатации углевыжигательных печей. Перед началом работы с печью необходимо ознакомиться с местными нормами и получить все необходимые разрешения.
В заключение, использование углевыжигательных печей может быть безопасным и экологически чистым, если соблюдать все рекомендации и правила. Это позволит не только эффективно перерабатывать органические материалы, но и минимизировать негативное воздействие на окружающую среду и здоровье человека.
Вопрос-ответ
Как устроена углевыжигательная печь?
Печь состоит из приемного тамбура, камеры переугливания, среднего тамбура, камеры охлаждения угля и выводного тамбура. Печь вмещает 16 вагонеток: 3 – в приемном, среднем и выходном тамбурах; 7 – в камере углежжения и 6 – в камере охлаждения.
Как построить угольную печь?
Печь строится следующим образом: дно основания покрыто брёвнами, образующими решётку или ясли, на которых вертикально укладываются дрова. Решётка образует свободное пространство между дном и древесной шихтой, через которое проходит воздух, необходимый для процесса обугливания.
Для чего нужна углевыжигательная печь?
Углевыжигательная печь (пиролизная печь) — оборудование, предназначенное для изготовления древесного угля в процессе пиролиза («выжигания»).
Советы
СОВЕТ №1
Перед началом создания углевыжигательной печи, тщательно изучите различные виды и их особенности. Это поможет вам выбрать наиболее подходящий вариант для ваших нужд и условий эксплуатации.
СОВЕТ №2
Обратите внимание на материалы, которые вы будете использовать для постройки печи. Они должны быть устойчивыми к высоким температурам и долговечными, чтобы обеспечить безопасную и эффективную работу устройства.
СОВЕТ №3
При проектировании печи учитывайте вентиляцию и систему дымоудаления. Это не только повысит эффективность углевыжигания, но и обеспечит безопасность, предотвращая накопление вредных газов в помещении.
СОВЕТ №4
Не забывайте о правилах безопасности при работе с огнем и высокими температурами. Используйте защитные средства и следите за процессом, чтобы избежать несчастных случаев.
