Вакуумные радиаторы отопления: виды, монтаж, плюсы и минусы для вашего дома

Вакуумные радиаторы отопления — эффективное решение для обогрева помещений, обеспечивающее высокую теплоотдачу и экономию энергии. В статье рассмотрим основные виды вакуумных радиаторов, их монтажные особенности, а также плюсы и минусы. Это поможет вам сделать осознанный выбор системы отопления для дома или офиса, оптимизировать расходы и повысить комфорт в жилом пространстве.

Конструкция и принцип работы вакуумных радиаторов отопления

Традиционно для повышения температуры воздуха применяются две основные методики:

• увеличение мощности системы отопления, что приводит к более высокому потреблению теплоносителя,
• минимизация тепловых потерь, неизбежно возникающих при движении рабочей среды по трубопроводам.

С учетом постоянного роста цен на энергоносители, разумным решением становится поиск альтернативных способов оптимизации отопительных систем. Вакуумные радиаторы представляют собой удачный пример сочетания физических свойств материалов и современных технологических решений. На российском рынке такие устройства начали появляться относительно недавно, но быстро завоевали популярность благодаря возможности сократить затраты на 30-40% (в плане расхода ресурсов). Специально подобранный теплоноситель с низкой температурой кипения позволяет батареям быстро и равномерно нагреваться.

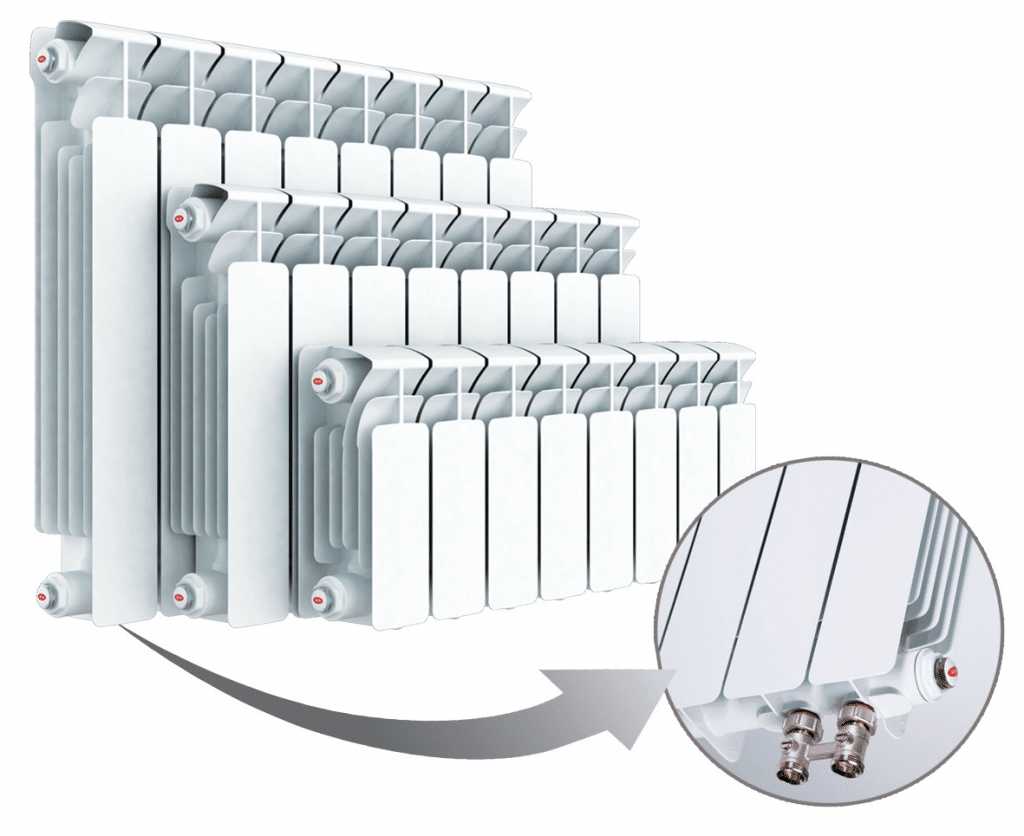

Как выглядят вакуумные радиаторы отопления

Внешний вид вакуумных радиаторов отопления схож с привычными алюминиевыми и чугунными моделями, однако их успех кроется в уникальной внутренней конструкции. В нижней части радиатора расположена горизонтальная труба, по которой движется теплоноситель в виде воды или антифриза. Этот элемент соединяет вертикальные секции, содержащие литиево-бромидную жидкость. Каждая секция изолирована так, чтобы теплая вода и рабочий состав не смешивались.

Нижний сегмент коллектора подключается к централизованной системе отопления, и прибор начинает работать, как только в него поступает теплая вода.

Как функционируют вакуумные радиаторы:

• вода поступает в нижнюю часть коллектора,
• стенки горизонтальной трубы (обычно изготавливаемой из стали) нагреваются до примерно 35°С,
• тепло поднимается вверх, равномерно распределяясь по вертикальным секциям,
• вертикальные металлические трубы нагреваются, что приводит к кипению и испарению литиево-бромидного раствора,
• в результате испарения радиаторы нагреваются сильнее, что способствует отдаче тепла в помещение,
• конденсат движется вниз по трубам, где снова нагревается и превращается в пар.

Когда система отопления отключается, такие радиаторы остывают медленно, так как в условиях вакуума замедляется процесс движения частиц.

Вакуумные радиаторы отопления помогают оптимизировать расход теплоносителя и поддерживать комфортный микроклимат без лишних затрат.

Технические характеристики вакуумных радиаторов отопления:

• в зависимости от материала корпуса, теплоотдача каждой секции составляет от 150 до 300 Вт,
• ширина каждого прибора – 8 см, высота может достигать 54 см,
• средний вес секции – 1,6 кг,
• каждый сегмент рассчитан на обслуживание площади 2 кв. метра.

В производственных условиях оборудование проходит тестирование под давлением 15 атм. Стандартная заводская гарантия на такие устройства составляет 5 лет.

Эксперты отмечают, что вакуумные радиаторы отопления становятся все более популярными благодаря своей высокой эффективности и экономичности. Существует несколько видов таких радиаторов, включая модели с прямым и косвенным нагревом, что позволяет выбрать оптимальный вариант для различных систем отопления. Монтаж вакуумных радиаторов, как правило, не требует значительных усилий и может быть выполнен как профессионалами, так и самостоятельно, что делает их доступными для широкого круга пользователей.

Среди преимуществ вакуумных радиаторов выделяют их способность быстро нагреваться и поддерживать стабильную температуру, а также низкое потребление энергии. Однако, как и любое оборудование, они имеют свои недостатки. К ним относятся высокая стоимость и необходимость в регулярном обслуживании для предотвращения утечек. В целом, вакуумные радиаторы представляют собой интересное решение для современных систем отопления, но перед их установкой стоит тщательно взвесить все плюсы и минусы.

https://youtube.com/watch?v=Dra5XXgKsng

Преимущества и недостатки решения

Преимущества использования вакуумных моделей в системе отопления жилых помещений:

• экономия теплоносителя может достигать 80%, при этом расход энергоресурсов снижается на 30%,
• возможность комбинирования с различными типами топлива – дизельным, твердым, газом, электричеством и солнечными панелями,
• отсутствие воздушных пробок,
• нет необходимости в установке мощного циркуляционного насоса,
• равномерное и быстрое прогревание радиаторов.

Эксперты также подчеркивают простоту монтажа и небольшой вес изделий. Высокая теплоотдача позволяет быстро нагреть помещение. Поскольку внутренние поверхности не подвержены коррозии, это исключает возможность засорения трубопроводов. Срок службы таких радиаторов превышает 30 лет. Важно отметить гарантированную безопасность эксплуатации: в случае поломки радиатора не стоит опасаться затопления, так как внутреннее давление и объем теплоносителя остаются на низком уровне.

Однако значительным недостатком является высокая цена: средняя стоимость 8-секционного радиатора составляет от 7,5 тыс. рублей. Этот радиатор подходит для обогрева комнаты площадью до 20 кв. м. Еще один минус заключается в том, что при разгерметизации батареи существует риск утечки кипящей химической смеси.

Интересные факты

Вот несколько интересных фактов о вакуумных радиаторах отопления:

1. Эффективность теплоотдачи: Вакуумные радиаторы обладают высокой теплоотдачей благодаря использованию вакуума внутри конструкции. Это позволяет значительно снизить теплопотери и обеспечить более равномерное распределение тепла в помещении. В некоторых случаях они могут быть в 2-3 раза эффективнее традиционных радиаторов.

2. Легкость и компактность: Вакуумные радиаторы обычно легче и компактнее своих традиционных аналогов. Это делает их удобными для установки в ограниченных пространствах и позволяет использовать их в интерьере, не нарушая его эстетики. Некоторые модели могут быть выполнены в различных дизайнерских решениях.

3. Долговечность и низкие затраты на обслуживание: Благодаря герметичной конструкции и отсутствию воды внутри, вакуумные радиаторы менее подвержены коррозии и образованию накипи. Это значительно увеличивает их срок службы и снижает затраты на обслуживание, так как они не требуют регулярной промывки и замены жидкости.

https://youtube.com/watch?v=LPUBe2WIWNc

Виды вакуумных радиаторов

Ассортимент производителей включает как электрические, так и панельные модели, а также вакуумные регистры. Также доступны на заказ уникальные дизайнерские решения, которые получили популярность в области индивидуального жилищного строительства.

Электрические

Имеют высокую цену и чаще всего устанавливаются в загородных домах, которые используются время от времени. Вместо горизонтальной трубы, по которой движется теплоноситель, здесь применяется патронный трубчатый ТЭН. Мощность каждой секции составляет не менее 50 Вт. Нагреватель передает теплоту масляному или водяному наполнителю, что способствует повышению температуры литиево-бромидной жидкости. При установке важно учесть необходимость заземления.

Панельные

Идеально подходят для обогрева просторных помещений, отличаются экономичностью и удобством в использовании. Основное достоинство данного решения – высокий коэффициент полезного действия. Эти устройства легко устанавливаются и не требуют сложного обслуживания.

Вакуумные регистры

Вакуумные регистры могут быть интегрированы как в централизованные, так и в автономные системы отопления, причем наиболее популярными являются односекционные модели. Эти устройства идеально подходят для использования в таких сферах, как производство, склады, животноводство, теплицы и общественные здания. При их изготовлении применяются профильные трубы с различными сечениями. Длина секций может достигать 4 метров, а в стандартном варианте они покрываются эмалью и комплектуются кронштейнами для настенного и напольного монтажа.

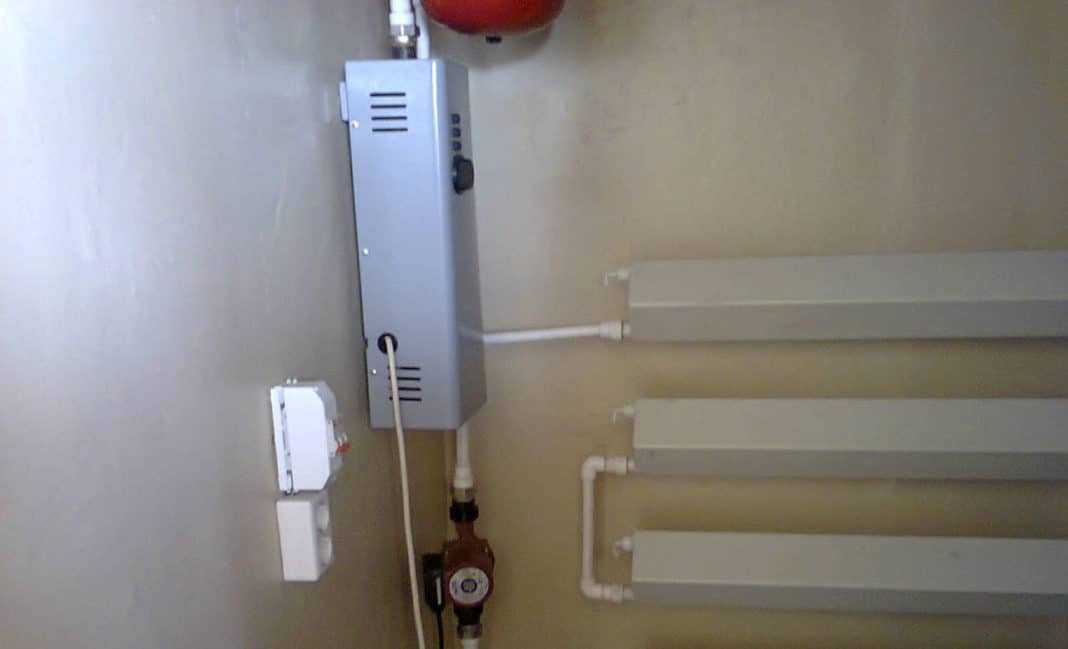

Как выглядит вакуумный регистр?

Тонкости выбора вакуумных приборов отопления

Перед тем как совершить покупку, необходимо убедиться в надежности оборудования и его соответствии установленным отраслевым стандартам. Для того чтобы выбрать качественный продукт, стоит обратить внимание на несколько ключевых аспектов:

• наличие полного комплекта документации, включая сертификаты, паспорт радиатора (в котором должны быть указаны все технические характеристики устройства, инструкция по эксплуатации и требования к условиям транспортировки и хранения), а также протоколы заводских испытаний,
• сварочные швы должны быть идеально ровными – это основное отличие заводского соединения. Качество швов напрямую влияет на срок службы изделия и его герметичность,
• заправочный вентиль должен закрываться очень плотно,
• радиатор не должен быть полностью заполнен литиево-бромидной жидкостью; при встряхивании батареи должен слышаться характерный шелест, а звук перетекающей жидкости может указывать на некачественную сборку изделия,
• краска должна быть нанесена с использованием порошковой технологии – в этом случае декоративное покрытие не потребуется обновлять на протяжении всего срока эксплуатации.

В отличие от обычных алюминиевых и чугунных радиаторов, для производства вакуумных моделей используется углеродистая сталь толщиной 1,5 мм. В результате вес собранных изделий, в зависимости от их размеров, колеблется в пределах 13-22 кг, стандартная длина составляет 1 м, а высота – 50-60 см.

Технология и правила монтажа вакуумных радиаторов своими руками

На первом этапе необходимо определить наиболее подходящий метод подключения, учитывая свои возможности и условия окружающей среды. После того как все инструменты и материалы будут подготовлены, можно переходить к поэтапной установке оборудования.

Варианты внедрения в отопительную систему

Монтаж оборудования зависит от типа коммуникаций, используемых в вашем доме:

• Для подключения радиатора к автономной системе отопления подойдет стандартный метод – батарею устанавливают с помощью муфт на входах и выходах горячего теплоносителя.
• Если в качестве источника тепла используется электричество, для нагрева литиево-бромидной среды можно установить стационарный или переносной обогреватель (первый вариант считается более надежным).
• В случае подключения радиатора к солнечному источнику или центральному отоплению можно применить первый метод.

Обе схемы разводки – нижняя и вертикальная – обладают одинаковой функциональностью.

Правила монтажа радиатора

Прежде всего, важно выбрать подходящее место для установки радиатора. При его креплении следует оставить расстояние до ближайшей стены не менее 5 см, а высота установки должна быть не ниже 2-5 см от пола. Также необходимо, чтобы верхняя часть батареи находилась на расстоянии около 10 см от подоконника.

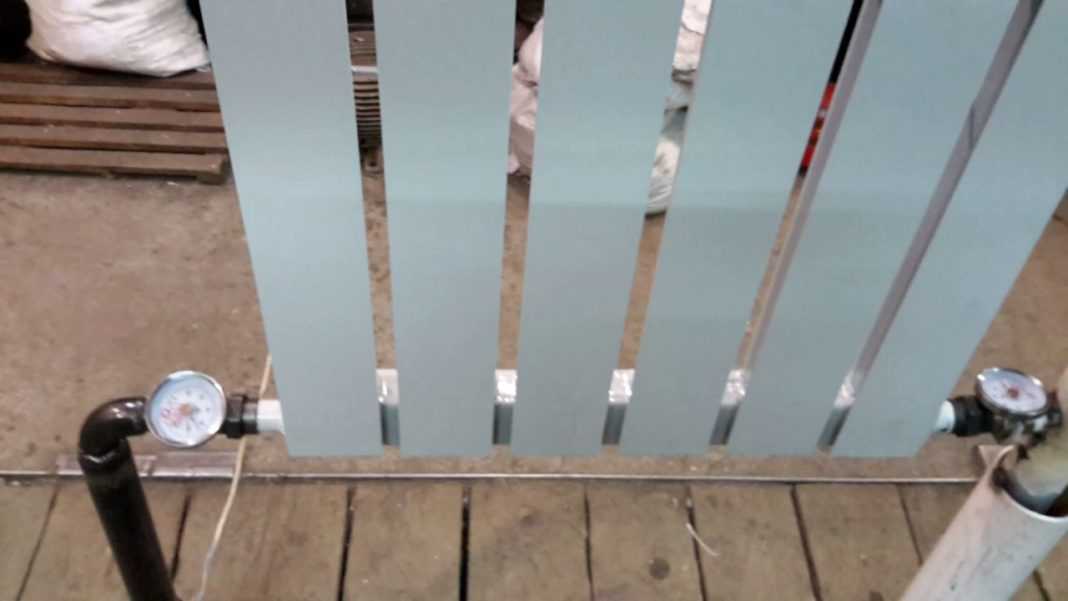

Перед началом монтажа рекомендуется подготовить батарею, обеспечив условия для того, чтобы легко испаряющийся рабочий состав мог стечь вниз.

Стена, которая будет находиться за вакуумным радиатором, желательно изолировать с использованием отражающих материалов. В этом случае могут подойти строительная фольга или изолон. Перед установкой также стоит подготовить батарею, создав условия для стока рабочего вещества. В процессе монтажа можно использовать пробки, которые обычно применяются для алюминиевых радиаторов. Если стены были предварительно утеплены, для установки оборудования следует выбрать удлиненные кронштейны.

Последовательность установки приборов

Для упрощения процесса установки, помимо радиатора и кронштейнов, рекомендуется заранее подготовить необходимые материалы и инструменты:

• шаровые краны,
• ударную дрель,
• рожковые ключи,
• рулетку,
• карандаш и гидравлический уровень,
• герметик, паклю,
• победитовые сверла,
• шуруповерт.

Шаги по установке вакуумного радиатора:

1. Если требуется, демонтируйте старые батареи и выровняйте стены.
2. Сделайте разметку в соответствии с ранее упомянутыми рекомендациями по размещению оборудования.
3. Закрепите кронштейны в указанных местах.
4. Установите секции вакуумных радиаторов на кронштейны.
5. Установите шаровые краны, обеспечивая герметичность соединений с помощью герметика и пакли.
6. Подключите магистральные трубопроводы к кранам и герметизируйте все соединения.

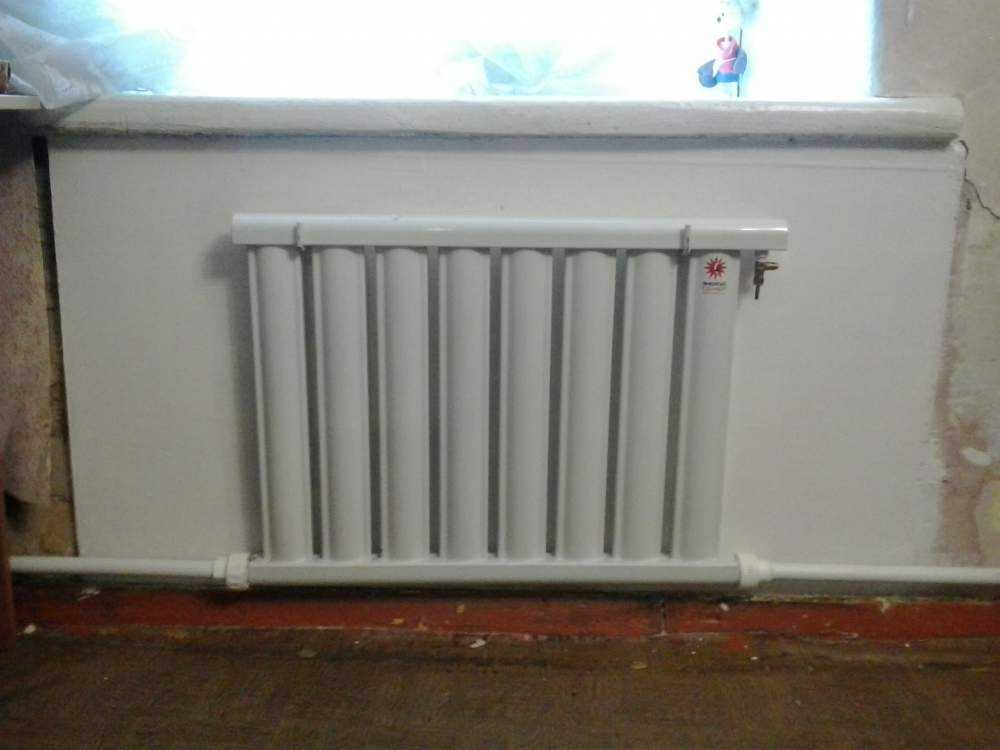

После установки вакуумного радиатора отопления

Теперь можно заполнить систему теплоносителем, чтобы убедиться в надежности конструкции и отсутствии утечек.

Рекомендации по эксплуатации

Обсуждаемое оборудование зарекомендовало себя как экономичный и эффективный способ отопления дач, используемых сезонно, а также просторных частных домов, предназначенных для постоянного проживания. Отопительная система запускается всего за несколько минут и не требует предварительного стравливания воздуха.

Эксперты рекомендуют еще на этапе установки обратить внимание на создание условий, способствующих оптимальному использованию вакуумного оборудования:

• Здание или квартира должны быть максимально утеплены, чтобы минимизировать теплопотери. Установка современных стеклопакетов на окна, герметизация щелей и качественная теплоизоляция крыши и пола помогут повысить эффективность работы приборов.
• Количество секций и их общая мощность должны соответствовать параметрам обслуживаемых помещений. При выборе оборудования важно учитывать высоту потолков и площадь комнат.
• Теплоотдача оборудования зависит от температуры рабочей среды, и оптимальными условиями считаются случаи, когда вода нагревается до минимум 60°С.

На специализированном рынке наблюдается стабильный рост интереса к радиаторам, использующим литиево-бромидную смесь, что позволяет производителям значительно расширить область их применения. В дополнение к отоплению дач и частных домов, вакуумные системы находят спрос на производственных и складских объектах, в гаражах, общественных зданиях, теплицах и фермах.

https://youtube.com/watch?v=Dra5XXgKsng

Сравнение вакуумных радиаторов с традиционными системами отопления

Вакуумные радиаторы отопления представляют собой современное решение для обогрева помещений, которое значительно отличается от традиционных систем, таких как чугунные или стальные радиаторы. Основное отличие заключается в принципе работы и конструкции. Вакуумные радиаторы используют вакуум внутри своих трубок, что позволяет значительно повысить эффективность теплоотдачи и снизить теплопотери.

Одним из ключевых преимуществ вакуумных радиаторов является их высокая теплопроводность. Благодаря вакууму, который предотвращает потерю тепла, такие радиаторы могут нагреваться быстрее и поддерживать более стабильную температуру в помещении. В отличие от традиционных радиаторов, которые требуют времени для прогрева, вакуумные модели способны быстро реагировать на изменения температуры, что делает их более эффективными в использовании.

Кроме того, вакуумные радиаторы имеют меньшие размеры и вес по сравнению с традиционными системами. Это позволяет устанавливать их в помещениях с ограниченным пространством, а также упрощает процесс монтажа. Традиционные радиаторы часто требуют сложной системы трубопроводов и дополнительных элементов, в то время как вакуумные модели могут быть установлены более компактно и с меньшими затратами на материалы.

Однако, несмотря на свои преимущества, вакуумные радиаторы имеют и некоторые недостатки. Во-первых, их стоимость может быть значительно выше, чем у традиционных радиаторов. Это связано с более сложной технологией производства и использованием специальных материалов. Во-вторых, вакуумные радиаторы требуют более тщательного обращения, так как при повреждении вакуумной оболочки может произойти утечка и потеря эффективности.

Также стоит отметить, что вакуумные радиаторы могут не подойти для всех типов отопительных систем. Например, в старых домах с традиционными системами отопления может потребоваться значительная доработка для интеграции вакуумных радиаторов. Это может привести к дополнительным затратам и усложнению процесса установки.

В заключение, выбор между вакуумными радиаторами и традиционными системами отопления зависит от множества факторов, включая бюджет, требования к эффективности и особенности помещения. Вакуумные радиаторы предлагают ряд преимуществ, которые могут быть особенно актуальны для современных зданий и энергоэффективных решений, однако их стоимость и требования к установке могут стать решающими факторами для многих пользователей.

Вопрос-ответ

Какие радиаторы нельзя ставить в квартире?

Выводы ✔️ В квартирах и частных домах, подключенных к центральной системе отопления (от городской котельной), не рекомендуется ставить алюминиевые радиаторы отопления. ✔️ Наилучшим вариантом замены будут биметаллические радиаторы, которые без проблем можно поставить на замену чугунным батареям.

Почему нельзя ставить биметаллические радиаторы?

Такие радиаторы наиболее подвержены возникновению засора батарей отопления из-за некачественного – грязного теплоносителя. Также нужно отметить то, что во многих многоквартирных домах на летний период эксплуатирующие компании сливают воду из системы отопления, что неизбежно приводит к коррозии стальных труб.

Советы

СОВЕТ №1

Перед выбором вакуумного радиатора отопления, обязательно изучите его характеристики и сравните с традиционными радиаторами. Обратите внимание на теплоотдачу, размеры и материал, из которого он изготовлен, чтобы выбрать оптимальный вариант для вашего помещения.

СОВЕТ №2

При монтаже вакуумных радиаторов следуйте инструкциям производителя и учитывайте особенности вашей системы отопления. Лучше всего доверить установку профессионалам, чтобы избежать ошибок и обеспечить максимальную эффективность работы радиатора.

СОВЕТ №3

Не забывайте о регулярном обслуживании вакуумных радиаторов. Периодически проверяйте их на наличие утечек и загрязнений, а также очищайте от пыли, чтобы поддерживать высокую эффективность отопления.

СОВЕТ №4

Сравните плюсы и минусы вакуумных радиаторов с другими системами отопления, такими как конвекторы или традиционные радиаторы. Это поможет вам принять обоснованное решение и выбрать наиболее подходящий вариант для вашего дома.
