Виды конденсационных котлов, их преимущества и критерии выбора для вашего дома

Конденсационные котлы набирают популярность благодаря высокой эффективности и экономичности. В статье рассмотрим основные виды котлов, их преимущества и ключевые критерии выбора. Эти аспекты помогут сократить затраты на отопление, повысить комфорт в доме и снизить негативное воздействие на окружающую среду.

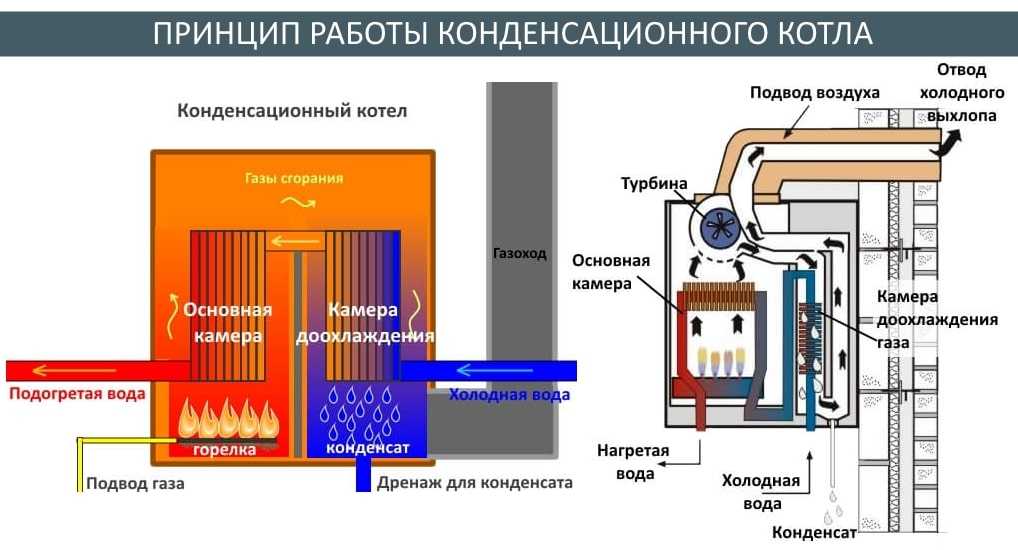

Принцип работы конденсационного котла

Работа конденсационного котла основывается на принципах сжигания топлива и конденсации. В процессе сгорания углеводородов образуются углекислый газ и вода. Жидкость в условиях высокой температуры быстро превращается в пар, используя тепловую энергию, которую можно вернуть, конденсировав пар обратно в воду.

Создание такой системы было затруднено из-за выделения токсичных веществ при сгорании газа, что приводило к образованию химически активных соединений, вызывающих коррозию, а также к образованию углекислого газа. После появления нержавеющих сталей, способных выдерживать такие условия, эти проблемы были успешно решены.

Процесс работы конденсационного котла можно описать следующими этапами:

1. В котёл поступает вода.
2. В камеру сгорания подаётся газ, который разжигает пламя.
3. В ходе горения выделяется тепловая энергия, передающаяся к теплообменнику газовым способом, что приводит к нагреву как теплообменника, так и циркулирующей в нём воды.
4. Газ с температурой выше точки росы попадает во второй теплообменник, где его охлаждает циркулирующая вода с более низкой температурой.
5. Когда газ достигает температуры точки росы, происходит передача высвобожденной тепловой энергии от пара к жидкости.

Принцип функционирования конденсационного котла

Теплообменник конденсационного котла спроектирован так, чтобы обеспечить максимальную площадь контакта между газом и охлаждающей жидкостью, что способствует повышению эффективности работы. Конфигурация теплообменника также значительно влияет на коэффициент полезного действия (КПД).

Зависимость объёма конденсированной влаги от режима работы котла такова: чем ниже температура воды в возвратном контуре, тем больше конденсация. Однако температура не должна превышать +50°C. В противном случае конденсационный котёл будет работать как обычный газовый, что снизит его экономичность до 5%.

Для сравнения: при температуре жидкости +40°C в контуре прямой подачи и +30°C в обратном, КПД конденсационного котла составит 108%, а при 90°C и 75°C соответственно – 98%.

При эксплуатации котлов важно соблюдать рабочие режимы, а также подбирать оптимальную мощность нагрева при выборе подходящей модели.

Эксперты в области отопительных систем отмечают, что конденсационные котлы становятся все более популярными благодаря своей высокой эффективности и экономичности. Существует несколько видов таких котлов, включая газовые и дизельные, каждый из которых имеет свои особенности. Газовые котлы, как правило, более распространены из-за доступности газа и низких затрат на топливо. Дизельные котлы, в свою очередь, могут быть предпочтительнее в регионах с ограниченным доступом к газу.

Преимущества конденсационных котлов заключаются в их способности использовать тепло, которое обычно теряется в процессе сжигания топлива. Это позволяет значительно снизить потребление энергии и, соответственно, затраты на отопление. При выборе котла эксперты рекомендуют обращать внимание на его мощность, КПД, а также на наличие автоматизированных систем управления, которые обеспечивают комфорт и безопасность эксплуатации. Также важно учитывать размеры и особенности установки, чтобы котел гармонично вписывался в существующую систему отопления.

https://youtube.com/watch?v=E398dFotlGQ

Устройство основных узлов котла

Конденсационные котлы для отопления включают в себя несколько ключевых компонентов:

• корпус из стали, в котором размещены все элементы конструкции,
• насос циркуляции, обеспечивающий движение воды в системе теплообменников,
• камера сгорания, где находятся горелки,
• камера, предназначенная для охлаждения парогазовой смеси до температуры +57°C,
• вентилятор (турбина), установленный над камерой сгорания, который отвечает за смешивание газов и воздуха,
• два теплообменника: один для передачи тепла воде от продуктов сгорания, другой для конденсации влаги и извлечения тепловой энергии,
• трубопроводы и фитинги для подачи воды в циркуляционную систему,
• резервуар для сбора конденсата,
• дымоход для удаления продуктов сгорания,
• панель управления.

Интересные факты

Вот несколько интересных фактов о конденсационных котлах, их преимуществах и критериях выбора:

1. Эффективность и экономия: Конденсационные котлы могут достигать КПД (коэффициент полезного действия) до 98%, что значительно выше, чем у традиционных котлов. Это связано с тем, что они используют тепло, выделяющееся при конденсации водяного пара, что позволяет экономить до 30% топлива по сравнению с обычными котлами.

2. Экологичность: Конденсационные котлы выделяют меньше углекислого газа и других вредных веществ в атмосферу. Это делает их более экологически чистым вариантом отопления, что особенно важно в условиях ужесточающихся экологических норм и требований.

3. Выбор по типу топлива: Конденсационные котлы могут работать на различных видах топлива, включая газ, дизельное топливо и биомассу. При выборе котла важно учитывать доступность и стоимость топлива в вашем регионе, а также возможность перехода на более экологичные источники энергии в будущем.

https://youtube.com/watch?v=L8t4WFJyWkw

Преимущества и недостатки

Преимущества конденсационных котлов являются ключевыми факторами, которые делают их популярным выбором для систем отопления. К ним можно отнести:

• экологичность – уровень выбросов вредных веществ значительно ниже, в среднем на 70%, по сравнению с газовыми и твердотопливными котлами,
• компактные размеры, что позволяет устанавливать их даже в ограниченных пространствах,
• низкий уровень шума и отсутствие вибраций,
• относительно невысокая температура отводимых газов, что дает возможность использовать пластиковые дымоходы и снижать затраты,
• возможность каскадной установки, что позволяет эффективно отапливать большие площади или создавать системы с повышенной надежностью,
• точная настройка мощности нагрева, что позволяет изменять КПД котла и использовать его в экономичных режимах.

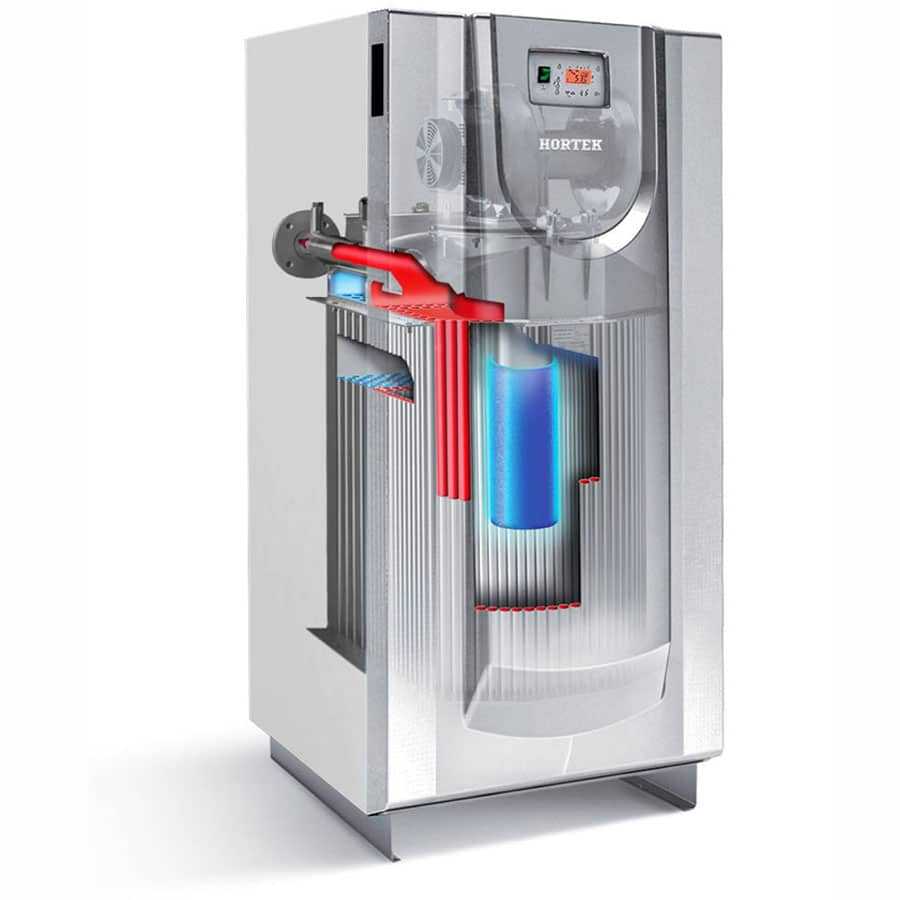

Среди достоинств конденсационных котлов выделяются их экологичность и низкий уровень шума.

При выборе котлов также следует учитывать их недостатки, чтобы избежать ненужных расходов на топливо и обеспечить эффективное отопление:

• высокая стоимость самого оборудования и его комплектующих,
• сложная конструкция теплообменника, требующая регулярного обслуживания и контроля,
• необходимость утилизации конденсата,
• строгие требования к чистоте воздуха в помещении,
• неэффективность при высоких температурах.

Таким образом, недостатки конденсационных котлов не так значительны по сравнению с их экономичностью, долговечностью, надежностью и экологичностью, особенно при использовании в жилых помещениях.

Виды конденсационных котлов

Конденсационные котлы можно разделить на несколько категорий:

• по способу установки: настенные или напольные,
• по количеству контуров: одно- и двухконтурные.

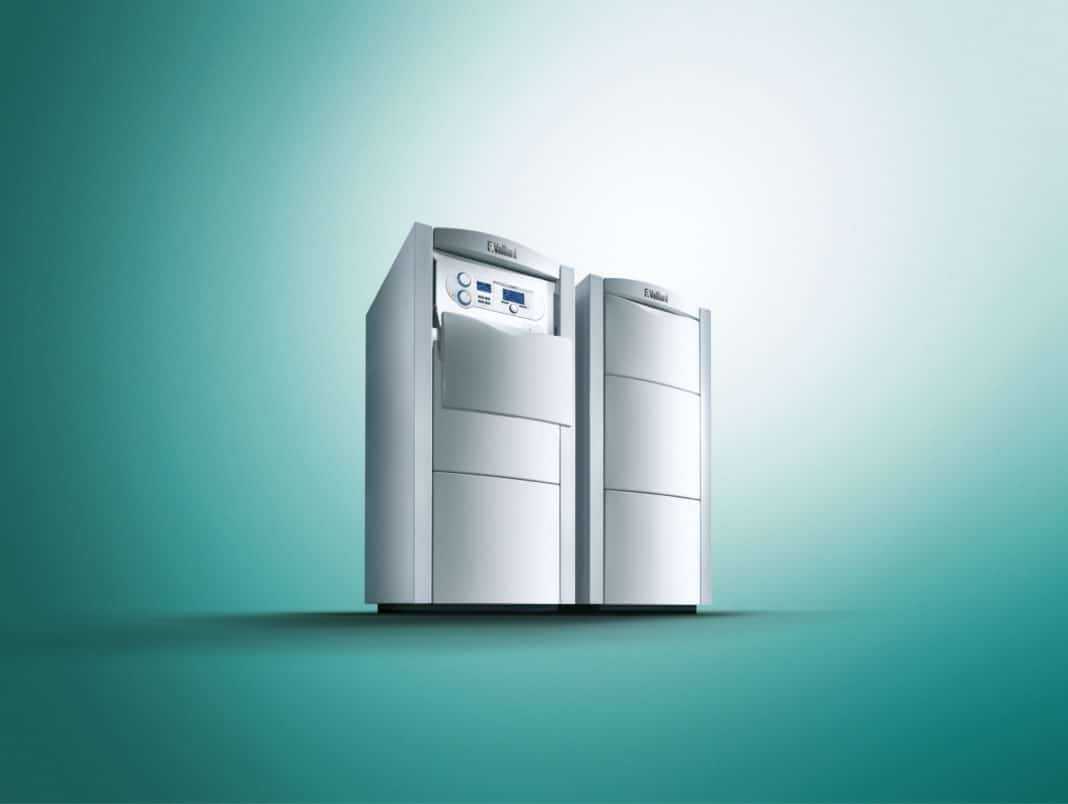

Напольные конденсационные котлы отличаются большими размерами и могут быть оснащены выносными насосами и другим оборудованием, для установки которого требуется отдельное помещение. Обычно они являются одноконтурными и предназначены для обогрева больших площадей. К их преимуществам относятся высокая ремонтопригодность и простота конструкции.

Настенные конденсационные котлы, в отличие от напольных, имеют компактные размеры и меньший вес. Все компоненты и агрегаты находятся внутри корпуса, что исключает необходимость в выносных элементах. Они доступны в одно- и двухконтурных вариантах, легко подключаются и не требуют сложного обслуживания.

Одноконтурные напольные котлы предназначены для отопления помещений и могут также использоваться для горячего водоснабжения при наличии бойлера. Они отличаются простотой конструкции, более низкой ценой по сравнению с двухконтурными моделями, высоким коэффициентом полезного действия и мощностью нагрева, а также экономным расходом топлива.

Двухконтурный конденсационный газовый котел может быть оснащен накопительным бойлером или теплообменником проточного типа. Он подходит как для отопления, так и для подогрева воды, что позволяет избежать необходимости в отдельном бойлере. Компактный, легко устанавливаемый и обслуживаемый, он может быть смонтирован как настенным, так и напольным способом.

Критерии выбора

При выборе конденсационного газового котла, учитывая его значительную стоимость, важно подойти к этому процессу с особой тщательностью, опираясь на следующие аспекты:

• предпочтительно приобретать сертифицированные устройства от известных производителей, которые могут гарантировать соответствие заявленным характеристикам, а также предоставить надежную гарантию и услуги по обслуживанию,
• мощность котла должна быть достаточной для отопления заданной площади помещения, принимая во внимание разницу температур между внутренней и внешней средой, а также длину трубопроводов с теплоносителем,
• способ установки должен соответствовать доступному пространству и техническим требованиям для эксплуатации котла,
• комплектация может не включать в себя дорогостоящие аксессуары или компоненты, которые необходимы для подключения и нормальной работы котла,
• функциональные возможности, а также удобство и способы управления устройством,
• возможность подключения дополнительных контуров отопления,
• уровень потребления газа и воды.

Сферы использования

Конденсационные котлы находят свое применение в различных областях:

• для отопления жилых помещений, включая квартиры и частные дома,
• в промышленности: для обогрева производственных цехов или обеспечения горячей водой,
• для обогрева офисов и общественных зон.

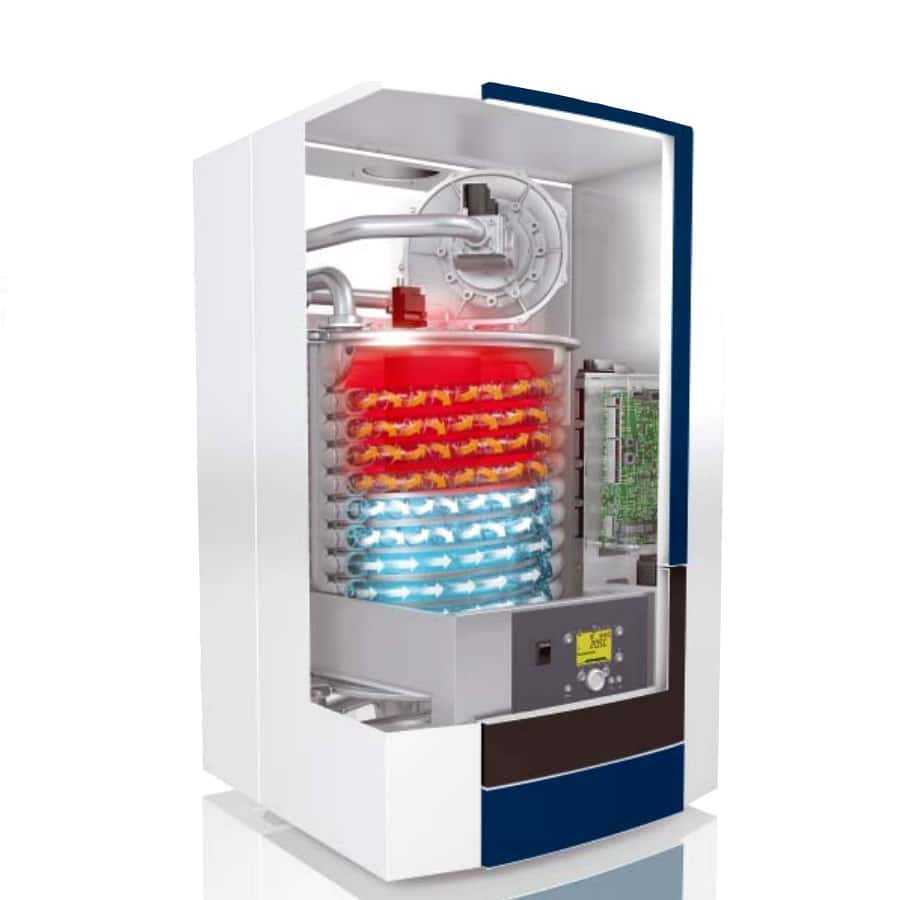

Часто конденсационные котлы применяются для отопления квартир и частных домов.

Правила монтажа конденсационного котла и частые ошибки при монтаже

Монтаж конденсационного котла следует осуществлять с учётом ряда важных правил и требований:

• рекомендуется выбирать помещение с хорошей вентиляцией для установки котла, которое соответствует всем нормам пожарной безопасности: высота потолков должна составлять не менее 2,2 м, объём помещения – от 7,5 м³, а площадь вентиляционного окна – 0,025 м²,
• котёл необходимо устанавливать в строго вертикальном положении,
• перед началом крепления важно заранее разметить место установки, чтобы подвести необходимые коммуникации и продумать последовательность работ,
• котёл следует крепить на специальный каркас, который входит в комплект поставки (только для оборудования высшего класса), или на монтажную планку,
• дымоход должен быть изготовлен из термостойкого пластика или коррозионностойкой стали,
• горизонтальная часть дымохода от котла должна иметь небольшой наклон в сторону помещения,
• отвод конденсата можно организовать следующими способами: в централизованную канализационную систему или в отдельную ёмкость с последующей утилизацией.

Подключение конденсационного котла без соответствующего опыта может привести к ряду ошибок:

1. Отвод конденсата осуществляется за пределами отапливаемого пространства. В зимний период это может привести к образованию ледяной пробки в трубке, что увеличивает риск выхода котла из строя.
2. Отвод конденсата производится в неподходящую ёмкость или вовсе не организован. Это серьёзная ошибка, так как конденсат может содержать токсичные или едкие вещества, требующие специальной утилизации.
3. Конструкция котла располагается вблизи легко воспламеняющихся или горючих материалов, что нарушает правила противопожарной безопасности.
4. Подключение газа осуществляется без использования специальных герметизирующих прокладок и газовых фильтров. Это может привести к утечке газа или засорению горелки в камере сгорания. Эксплуатация в таких условиях запрещена, так как это повышает риск взрыва в помещении.
5. Не соблюдается угол наклона котла, указанный в требованиях производителя. Это может нарушить режимы конденсации и циркуляции, что приведёт к увеличению расхода газа или снижению мощности нагрева.
6. Установка газового счётчика, не соответствующего мощностным характеристикам котла. В таких случаях поток газа может оказаться недостаточным, или счётчик может выйти из строя, что также увеличивает риск утечек.

Особенности эксплуатации

Некоторые ключевые аспекты эксплуатации котлов конденсационного типа:

• Не рекомендуется снижать мощность горелки ниже 10% от её максимальной мощности, так как частые включения и отключения могут значительно сократить срок службы оборудования.
• Увеличение температуры на выходе из котла выше +50°C нежелательно, так как это приведет к значительному увеличению расхода газа.
• Конденсат можно сбрасывать в канализацию, если его разбавить в соотношении 10:1, а также в септик, при условии предварительной нейтрализации.

Рейтинг конденсационных котлов

Рейтинг конденсационных котлов варьируется в зависимости от производителей и моделей, а также от типа конструкции: настенной или напольной.

Наиболее востребованные настенные котлы:

1. De Dietrich PMC-M 24/28 MI Plus – двухконтурный навесной котёл с теплообменником из легированного алюминия и пластинчатым для горячего водоснабжения, а также с расширительным баком на 8 литров. Мощность составляет 6,1-24 кВт, максимальная площадь обогрева – 248 м², вес конструкции – 29 кг.
2. Ariston Genus Premium Evo 30 – двухконтурный котёл премиум-класса, который оборудован радиальным и пластинчатым теплообменниками, а также погодозависимой автоматикой. Его мощность варьируется от 3,3 до 30 кВт, а площадь обогрева достигает 311 м², вес составляет 35 кг.
3. Viessmann Vitodens 100-W – двухконтурный котёл с высокотехнологичным теплообменником Inox Radial и вторичным пластинчатым для горячего водоснабжения, а также модулируемой горелкой Matrix с диапазоном от 20% до 100%. Мощность котла составляет 11-35 кВт, он подходит для помещений площадью до 350 м², вес – 44 кг.

Конденсационный котёл Viessmann Vitodens 100-W

Рейтинг популярных напольных котлов:

1. Vaillant ecoVIT VKK INT 366 – одноконтурный котёл мощностью 34 кВт, предназначенный для обогрева помещений площадью до 340 м². Оснащён цифровой системой управления DIA-System, электронным поджигом и модулируемой горелкой. Используется как для отопления, так и для горячего водоснабжения.
2. Viessmann Vitogas 100-F GS1D870 – одноконтурный котёл с открытой камерой сгорания, надёжной системой поджига с предварительным смешением и высокоточной автоматикой. Его мощность составляет 29 кВт, а площадь обогрева – 300 м².
3. Buderus Logano G234 WS-38 – одноконтурный котёл мощностью 38 кВт, предназначенный для обогрева помещений площадью до 380 м². Конструкция теплоизолирована, поддерживает подключение дополнительной автоматики и отличается прочностью и надёжностью в эксплуатации. Используется для отопления и нагрева воды для горячего водоснабжения.

Установка конденсационных котлов в современных системах отопления является весьма выгодным решением, несмотря на их высокую стоимость. Они безопасны в использовании, требуют минимального обслуживания, легко поддаются ремонту, эффективны и универсальны. Эти котлы представляют собой отличную альтернативу традиционным моделям благодаря высокому коэффициенту полезного действия и экономичному расходу газа.

https://youtube.com/watch?v=3VIXsbgx4_4

Сравнение с другими типами котлов

Конденсационные котлы представляют собой современное решение для отопления и горячего водоснабжения, которое значительно отличается от традиционных типов котлов, таких как атмосферные и напорные. Основное отличие заключается в том, что конденсационные котлы используют тепло, выделяющееся при конденсации водяного пара, что позволяет им достигать более высокой эффективности.

Атмосферные котлы, как правило, работают на основе сжигания топлива с использованием кислорода из воздуха. Они имеют низкую эффективность, так как большая часть тепла уходит с дымовыми газами. В отличие от них, конденсационные котлы могут достигать КПД до 98%, что делает их более экономичными и экологически чистыми. Это связано с тем, что они используют не только тепло, выделяющееся при сжигании топлива, но и тепло, которое образуется при конденсации водяного пара, содержащегося в дымовых газах.

Напорные котлы, в свою очередь, работают по принципу создания давления для повышения температуры воды. Хотя они могут быть эффективными в определенных условиях, их установка и обслуживание часто требуют больших затрат. Конденсационные котлы, напротив, имеют более простую конструкцию и могут быть установлены в большинстве жилых и коммерческих помещений без необходимости в сложных системах вентиляции.

Кроме того, конденсационные котлы могут работать на различных видах топлива, включая газ, дизель и биомассу, что делает их универсальным решением для отопления. В отличие от атмосферных котлов, которые часто ограничены одним типом топлива, конденсационные модели предлагают гибкость в выборе источника энергии, что может быть важным фактором при принятии решения о покупке.

Таким образом, конденсационные котлы представляют собой более эффективное, экономичное и экологически чистое решение по сравнению с традиционными атмосферными и напорными котлами. При выборе котла для отопления важно учитывать не только его стоимость, но и долгосрочные эксплуатационные расходы, эффективность и влияние на окружающую среду.

Вопрос-ответ

Каковы преимущества конденсационного котла?

Конденсационные котлы обладают несколькими преимуществами, включая высокую энергоэффективность благодаря использованию тепла, выделяющегося при конденсации водяного пара в дымовых газах, что позволяет достигать КПД до 98%. Они также снижают выбросы вредных веществ, таких как углекислый газ и оксиды азота, что делает их более экологичными. Кроме того, конденсационные котлы могут работать на различных видах топлива и обеспечивают стабильное тепло, что делает их универсальным решением для отопления.

Какой котел лучше, обычный или конденсационный?

Выбирая газовый конденсационный котел или обычный конвенционный для своего дома, следует остановиться на первом варианте. Ведь котел с системой конденсации потребляет меньше газа, не загрязняет окружающую среду, работает значительно дольше и безопаснее традиционного.

Как работает конденсационный котёл?

Конденсационный котёл работает в режиме конденсации (экономии) только при температуре теплоносителя в подающей линии ниже +60 ºС! Оптимальная температура «подачи»/«обратки» для конденсационных котлов: +40/30 °C. Чем ниже температура обратной воды, тем полнее конденсация водяного пара.

Советы

СОВЕТ №1

При выборе конденсационного котла обратите внимание на его мощность. Она должна соответствовать вашим потребностям в отоплении и горячем водоснабжении. Рассчитайте необходимую мощность, учитывая площадь вашего помещения и уровень теплоизоляции.

СОВЕТ №2

Изучите различные виды конденсационных котлов, такие как одноконтурные и двухконтурные. Одноконтурные котлы предназначены только для отопления, в то время как двухконтурные могут также обеспечивать горячую воду. Выбор зависит от ваших потребностей и наличия системы горячего водоснабжения.

СОВЕТ №3

Обратите внимание на эффективность котла, выраженную в процентном соотношении. Чем выше КПД (коэффициент полезного действия), тем меньше топлива будет расходоваться, что приведет к снижению затрат на отопление. Ищите модели с КПД не менее 90%.

СОВЕТ №4

Не забывайте о сервисном обслуживании и доступности запчастей. Выбирайте котлы от известных производителей, которые предлагают гарантии и поддержку. Это поможет избежать проблем с ремонтом и обеспечит долгий срок службы вашего оборудования.
