В условиях роста тарифов на отопление выбор счетчика становится особенно важным. В статье рассмотрим основные виды счетчиков, их принцип работы и ключевые моменты при выборе устройства. Эти аспекты помогут оптимизировать расходы на отопление и создать комфортные условия в доме.
Целесообразность установки счетчиков
С каждым годом затраты на отопление растут, и многие владельцы квартир принимают решение установить индивидуальные счетчики отопления. Это вполне осуществимо, если в доме имеется общедомовой учетный узел. Однако важно, чтобы система отопления была выполнена по горизонтальной схеме. Проблема заключается в том, что большинство многоквартирных зданий оборудованы вертикальной разводкой, где стояки проходят через комнаты и подают тепло к радиаторам. В таком случае потребуется установить счетчики на все стояки, что является довольно затратным мероприятием.
Для владельцев квартир с горизонтальной разводкой установка счетчиков на отопление принесет значительные преимущества, которые будут зависеть от тепловых потерь в вашем жилье. Если ваша квартира не угловая, имеет немного стен, выходящих на улицу, оснащена герметичными окнами и хорошо утепленной входной дверью, то выгода от установки будет ощутимой. С помощью нового счетчика вы сможете убедиться, что ваши расходы на отопление будут значительно ниже, чем при расчете по общим тарифам.
Но это еще не все. На сегодняшний день оплата за отопление по счетчикам производится только в том случае, если они установлены и введены в эксплуатацию во всех квартирах и нежилых помещениях вашего дома. Это возможно в новых домах, которые сдаются с уже установленными приборами. В старых зданиях подобные случаи встречаются гораздо реже, что продолжает вызывать сомнения в целесообразности установки индивидуальных счетчиков.
Эксперты в области отопления отмечают, что выбор счетчиков на отопление зависит от нескольких ключевых факторов. Существует несколько видов таких устройств: механические, ультразвуковые и электромагнитные. Механические счетчики работают на основе вращения ротора, что делает их простыми и доступными, но менее точными на низких расходах. Ультразвуковые устройства обеспечивают высокую точность измерений и могут работать в широком диапазоне температур, однако их стоимость выше. Электромагнитные счетчики, в свою очередь, подходят для систем с высокой температурой и давлением, но требуют специального монтажа. При выборе счетчика важно учитывать не только его тип, но и условия эксплуатации, а также требования законодательства. Эксперты рекомендуют проводить предварительный анализ потребностей и консультироваться с профессионалами для оптимального выбора.
Принцип работы
Работа тепловых счетчиков, используемых для учета отопления в квартирах, основывается на вычислении потребляемой тепловой энергии с использованием информации, полученной от датчика расхода и двух температурных датчиков.
Связь между количеством тепловой энергии и разницей температур, а также расходом воды определяется стандартной формулой Q = G · (t1 — t2), где Q измеряется в Гкал/ч, G – это массовый расход теплоносителя, а t1 и t2 – температуры воды на входе и выходе из системы.
Из формулы видно, что для определения объема потребляемой тепловой энергии необходимы данные о расходе теплоносителя и разнице температур, на которую он остыл.
Информация о расходе теплоносителя фиксируется и передается с помощью вычислительного устройства датчика расхода теплового счетчика, в то время как данные о температуре поступают от температурных датчиков, установленных на входе и выходе системы.
Вычислительный модуль обрабатывает информацию, полученную от подключенных датчиков, согласно указанной формуле, и сохраняет результаты измерений в архив. Данные о потребленном тепле могут быть сняты визуально или переданы на компьютер с использованием специального съемного устройства.
| Вид счетчика | Принцип работы | Правила выбора |
|---|---|---|
| Механический (тахометрический) | Измеряет объем теплоносителя, проходящего через счетчик, с помощью вращающейся крыльчатки или турбины. Температура теплоносителя измеряется отдельными датчиками. | Плюсы: Низкая стоимость, простота установки и обслуживания. Минусы: Чувствительность к качеству теплоносителя (засоры, примеси), погрешность при низком расходе, не подходит для систем с переменным расходом. Рекомендуется для: Небольших квартир, систем с постоянным расходом и чистым теплоносителем. |
| Ультразвуковой | Измеряет разницу во времени прохождения ультразвукового сигнала по потоку и против потока теплоносителя. Эта разница пропорциональна скорости потока, что позволяет определить объем. Температура измеряется датчиками. | Плюсы: Высокая точность, отсутствие движущихся частей (долговечность), нечувствительность к качеству теплоносителя, широкий диапазон измерения. Минусы: Более высокая стоимость, чувствительность к воздушным пробкам. Рекомендуется для: Квартир и домов с любым типом отопления, где важна высокая точность и надежность. |
| Электромагнитный | Измеряет ЭДС (электродвижущую силу), возникающую при движении электропроводящего теплоносителя в магнитном поле. ЭДС пропорциональна скорости потока. Температура измеряется датчиками. | Плюсы: Высокая точность, отсутствие движущихся частей, нечувствительность к качеству теплоносителя (кроме диэлектриков), широкий диапазон измерения. Минусы: Высокая стоимость, чувствительность к наличию ферромагнитных частиц в теплоносителе, требует заземления. Рекомендуется для: Промышленных объектов, крупных систем отопления, где требуется максимальная точность и надежность. |
| Вихревой | Измеряет частоту образования вихрей, возникающих при обтекании препятствия в потоке теплоносителя. Частота вихрей пропорциональна скорости потока. Температура измеряется датчиками. | Плюсы: Отсутствие движущихся частей, высокая точность, широкий диапазон измерения. Минусы: Чувствительность к пульсациям потока, более высокая стоимость по сравнению с механическими. Рекомендуется для: Систем с относительно стабильным потоком, где требуется хорошая точность. |
| Распределитель затрат на отопление (индивидуальный) | Не является счетчиком в прямом смысле. Устанавливается на каждый радиатор и измеряет разницу температур между поверхностью радиатора и воздухом в помещении, а также время работы. На основе этих данных рассчитывается условная доля потребленного тепла. | Плюсы: Позволяет индивидуально учитывать потребление тепла в многоквартирных домах, стимулирует экономию. Минусы: Не измеряет абсолютное потребление, а лишь долю, требует сложной системы расчетов и распределения общего тепла дома. Рекомендуется для: Многоквартирных домов с горизонтальной разводкой отопления, где невозможно установить поквартирные счетчики. |
Интересные факты
Вот несколько интересных фактов о счетчиках на отопление, их принципах работы и правилах выбора:
-
Типы счетчиков: Существуют два основных типа счетчиков на отопление — механические и электронные. Механические счетчики работают на основе вращающегося ротора, который движется под воздействием потока теплоносителя, в то время как электронные устройства используют ультразвуковые или электромагнитные технологии для измерения расхода. Электронные счетчики, как правило, более точные и могут предоставлять дополнительные данные, такие как температура и время работы системы.
-
Принцип работы: Механические счетчики измеряют объем теплоносителя, проходящего через устройство, и преобразуют его в тепловую энергию, используя заранее заданные параметры. Электронные счетчики, в свою очередь, измеряют скорость потока теплоносителя и его температуру, что позволяет более точно рассчитывать потребление тепла. Это делает электронные счетчики более эффективными для многоквартирных домов, где важно учитывать индивидуальное потребление.
-
Правила выбора: При выборе счетчика на отопление важно учитывать несколько факторов, таких как тип системы отопления (централизованная или автономная), диаметр трубопроводов, а также климатические условия региона. Также стоит обратить внимание на класс точности устройства и наличие дополнительных функций, таких как возможность дистанционного считывания данных. Правильный выбор счетчика может существенно снизить затраты на отопление и повысить комфорт в помещении.
Виды тепловых счетчиков
Существует несколько типов счетчиков для отопления в квартирах. У каждого из них есть свои недостатки, и идеального варианта не существует, однако выбор все равно необходимо сделать. Давайте подробнее рассмотрим технические характеристики и особенности каждого из этих устройств.

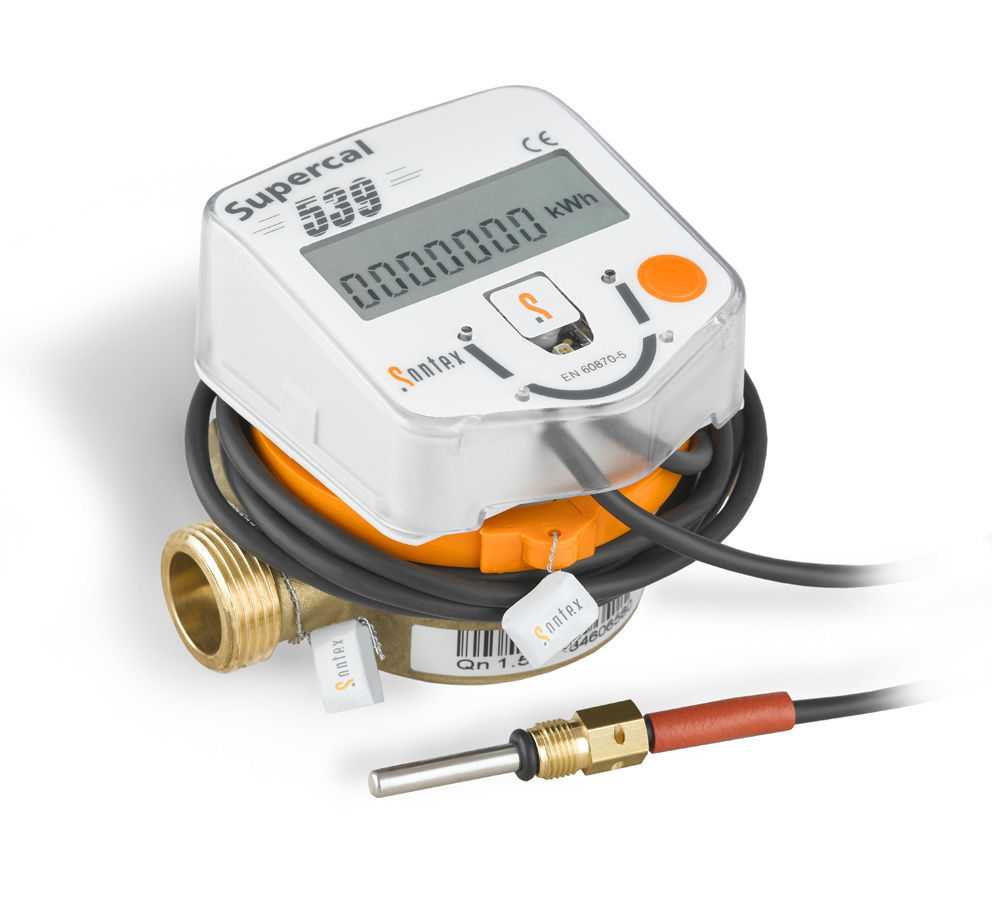

Механические
Их альтернативное название – тахометрические счетчики. По своей конструкции они схожи с обычными водяными счетчиками и содержат внутри корпуса крыльчатку. В зависимости от способа установки, такие устройства бывают турбинными и винтовыми. Эти приборы неэффективно реагируют на механические примеси в воде, поэтому на входе теплового носителя рекомендуется устанавливать фильтр грубой очистки. Основным преимуществом счетчиков данного типа является их доступная цена, что делает их весьма популярными.
Электромагнитные
Устройства с разнообразными функциями, однако их стоимость выше по сравнению с другими типами. Если в воде имеются загрязнения, это может негативно сказаться на точности измерений.
Вихревые
Внутри счетчика находится небольшое препятствие, которое вызывает образование вихрей у теплового носителя. По характеру их движения можно определить скорость потока горячей воды. Основное отличие этих приборов заключается в том, что вихревые модели устанавливаются между трубами подачи и обратной линии.
Ультразвуковые
Теплосчетчики для отопления представляют собой высокоточные устройства, стоимость которых достаточно велика. Их работа основана на измерении скорости движения ультразвуковых волн. Прибор состоит из двух компонентов, которые устанавливаются на подачу и обратку. Точность измерений может снизиться, если в воде присутствуют механические загрязнения или воздушные пузырьки, поэтому рекомендуется установить фильтр перед прибором на подаче.
При покупке счетчика важно обратить внимание на наличие сертификата качества, который содержит информацию о проведенной поверке устройства. В этом документе также указывается дата поверки и название организации, осуществившей ее.
Критерии выбора
Рассмотрим ключевые критерии, на которые стоит обратить внимание при выборе теплового счетчика:
- сертификация – прибор должен быть зарегистрирован в Государственном реестре измерительных средств и пройти проверку на точность,
- погрешность измерений – отклонение не должно превышать четырех процентов при разнице температур от двадцати градусов,
- погрешность в измерении массы – допускаются отклонения в пределах двух процентов. Важно, чтобы счетчик мог точно определить разницу масс,
- диапазон измерения расхода – по стандартам он должен составлять не менее 1 к 25,
- температурный диапазон – нормативно установленный предел не должен превышать 200 градусов,
- показания разницы температур – ранее минимальное значение составляло 10 градусов, для современных моделей этот показатель снижен до 3 градусов,
- потеря давления – в преобразователях расхода тепловых счетчиков имеется сопротивление гидравлическому напору,
- длина прямых участков труб – для многих типов устройств требуется значительная длина труб до и после точки установки,
- регистрация давления и температуры – почти все модели имеют возможность фиксировать температуру, а некоторые также могут измерять давление,
- измерительные каналы – счетчики представляют собой системы, выполняющие полный спектр функций по измерению тепла, массы, давления и температуры, а также продолжительности нормальной работы.
Кроме того, при выборе учетного прибора рекомендуется обратить внимание на его функциональные возможности:
- архив и его объем,
- система диагностики – позволяет самостоятельно проверять работоспособность отопительного устройства,
- возможность подключения к компьютеру,
- энергетическая независимость,
- интервалы между проверками,
- условия эксплуатации для снятия показаний,
- комплектация поставки,
- гарантийные сроки,
- стоимость прибора.

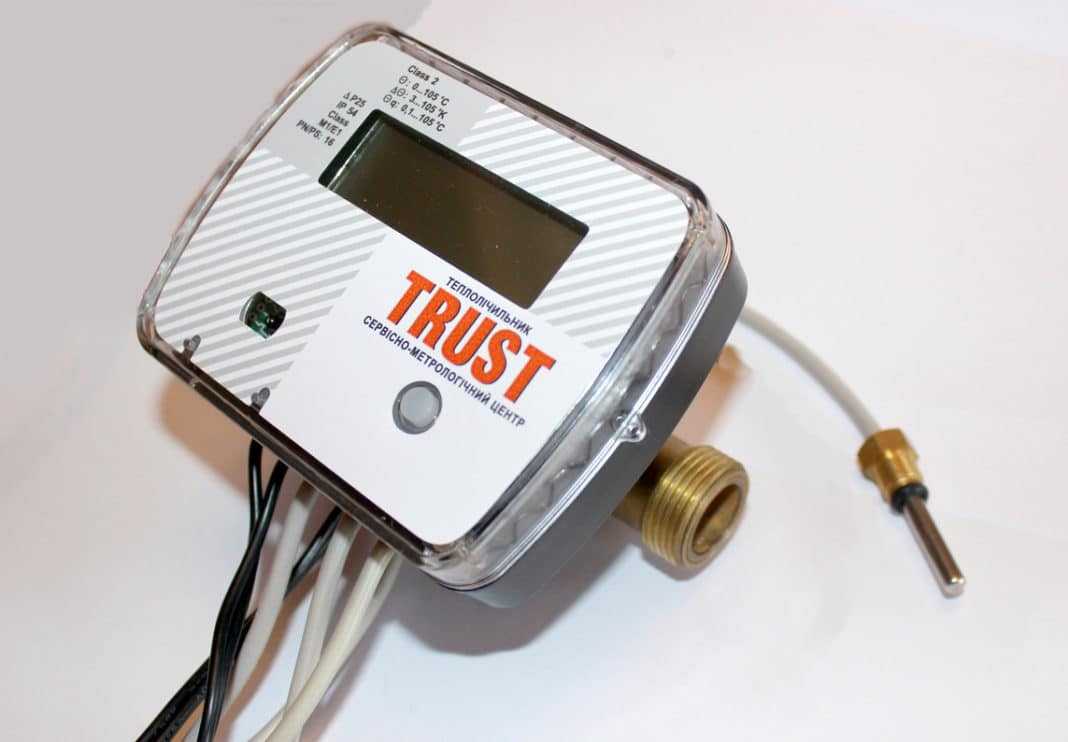

При выборе счетчика для отопления учитывайте также его архив и глубину.
Технические ограничения установки
В случае старых многоквартирных зданий, как правило, система отопления организована вертикально. Это подразумевает наличие нескольких стояков в каждой квартире, что делает установку тепловых счетчиков на каждый из них экономически нецелесообразной. В таких ситуациях рекомендуется использовать распределители, которые измеряют расход теплоносителя, основываясь на разнице температур в помещении и на радиаторе. Цена одного распределителя составляет примерно одну тысячу рублей. Затраты на установку могут варьироваться от двух до шести тысяч рублей, в зависимости от комплектации.
Особенности монтажа теплосчетчика
Разберемся, как правильно установить счетчик на отопление.
Чтобы начать отопительный сезон с установленным учетным прибором, важно заранее подготовиться. Следуйте этому порядку действий:
- Сначала необходимо обратиться в жилищно-коммунальную службу для получения технических условий на подключение счетчика. Все параметры, касающиеся температуры и давления в системе, будут указаны в одном документе.
- Затем следует приобрести сам прибор. Рекомендуется делать это в официальной организации, чтобы гарантировать качество и наличие сертификата. Не забудьте сохранить чек и проверить дату поверки в сертификате.
- Далее выбирается проектная организация, имеющая право на выполнение таких услуг. На основе полученных технических условий и купленного счетчика разрабатывается проект.
- С готовым проектом вам нужно найти компанию, которая осуществляет установку приборов. Она согласует время работ с ЖЭК. Лучше всего, если установка будет проведена в период, когда в системе нет воды, что позволит сэкономить время и средства.
- Установка проходит быстро, обычно занимает около двух часов. Перед этим необходимо подготовить место для сварочных работ.
- После завершения монтажа с собранными документами отправляйтесь в ЖЭК для ввода счетчика в эксплуатацию. В назначенное время к вам приедет их представитель, который опломбирует прибор и составит акт ввода в эксплуатацию, один экземпляр которого останется у вас. После этого остается только заключить договор на оплату, и вы сможете оплачивать потребление тепловой энергии по установленному счетчику.

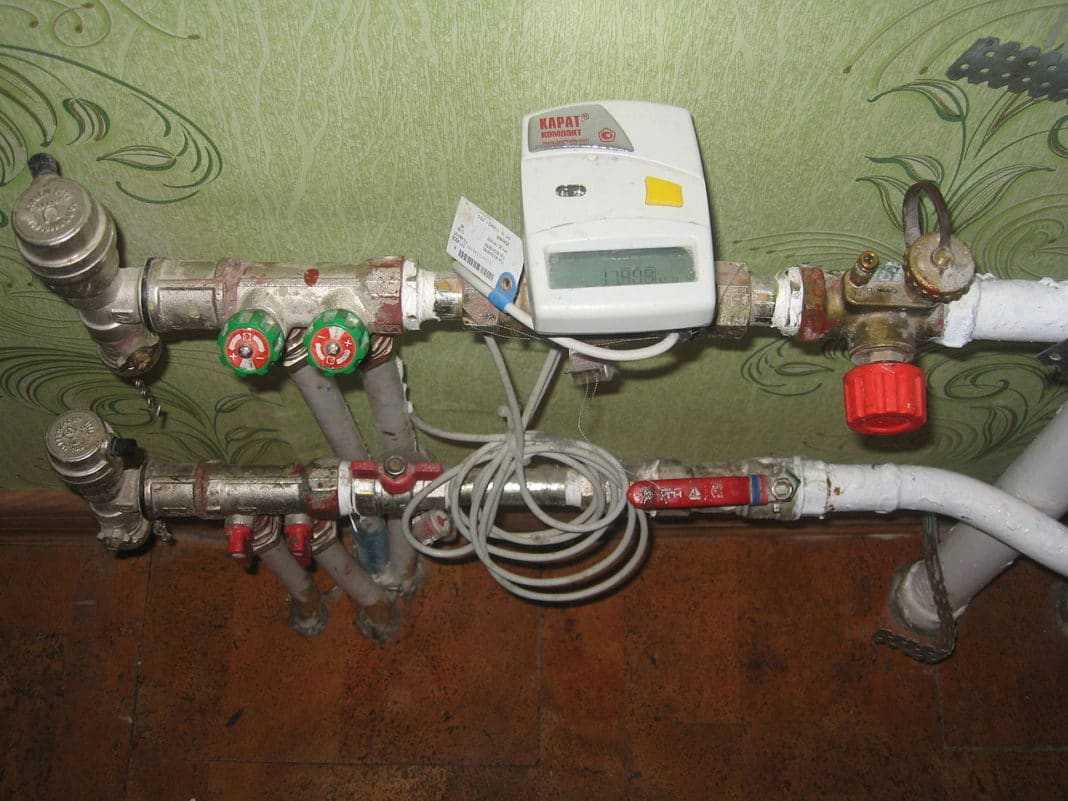

Установленный теплосчетчик
Весь процесс может занять от двух до трех месяцев, поэтому такие мероприятия стоит начинать заранее, чтобы успеть до начала отопительного сезона.
Если у вас нет свободного времени, можно обратиться в организацию, которая выполнит все работы по оформлению и установке за вас. Однако такие услуги будут стоить значительно дороже.
Регистрация и поверка
Если установка счетчика для системы отопления осуществляется лицензированной компанией, которая способна профессионально разработать проектную документацию, провести монтажные работы и обеспечить дальнейшее техническое обслуживание учетных приборов, то ее специалисты смогут выполнить весь необходимый комплекс мероприятий, включая регистрацию устройства и его ввод в эксплуатацию.
Новый счетчик тепловой энергии поставляется с первичной проверкой, которая осуществляется производителем. Подтверждением этого является специальное клеймо в виде наклейки, а также соответствующая запись как на самом приборе, так и в сопроводительных документах.
Следующая проверка прибора проводится по истечении межпроверочного интервала. В таких случаях владельцам следует обращаться:
- в местные органы,
- в коммерческие организации, обладающие необходимыми полномочиями,
- в сервисные центры производителей.
Большинство компаний, занимающихся продажей учетных приборов тепла, также предоставляют услуги по их техническому обслуживанию, включая организацию очередной поверки.
Сравнение стоимости различных типов счетчиков
При выборе счетчика на отопление важным аспектом является его стоимость, которая может значительно варьироваться в зависимости от типа устройства, его функциональности и производителя. Рассмотрим основные виды счетчиков и их ценовые категории.
Механические счетчики являются наиболее распространенным и доступным вариантом. Их стоимость обычно колеблется от 3 000 до 10 000 рублей в зависимости от производителя и модели. Эти устройства работают на основе механических принципов, где теплоноситель вращает специальное колесо, и показания считываются с циферблата. Механические счетчики просты в установке и эксплуатации, но могут иметь погрешности при низких температурах и низком расходе воды.
Электронные счетчики стоят дороже, их цена может варьироваться от 8 000 до 20 000 рублей. Эти устройства обеспечивают более точные измерения благодаря использованию электронных датчиков и микропроцессоров. Они могут иметь дополнительные функции, такие как возможность передачи данных на удаленные серверы, что позволяет владельцам отслеживать потребление в режиме реального времени. Однако, стоит учитывать, что электронные счетчики требуют более сложной установки и могут быть чувствительны к качеству теплоносителя.
Ультразвуковые счетчики представляют собой самый современный и дорогой вариант, их стоимость может достигать 30 000 рублей и выше. Эти устройства работают на основе ультразвуковых волн, которые проходят через теплоноситель. Ультразвуковые счетчики обеспечивают высокую точность измерений и могут работать в широком диапазоне температур и давлений. Они также могут быть оснащены функциями автоматической передачи данных и интеграции с системами умного дома. Однако высокая стоимость и сложность установки могут стать препятствием для их использования в некоторых случаях.
При сравнении стоимости различных типов счетчиков на отопление важно учитывать не только первоначальные затраты, но и эксплуатационные расходы, такие как стоимость обслуживания и возможные затраты на замену. Механические счетчики могут потребовать замены через несколько лет, в то время как электронные и ультразвуковые устройства могут служить значительно дольше при правильном уходе.
Также стоит обратить внимание на возможность получения субсидий или налоговых вычетов при установке энергоэффективных счетчиков, что может снизить общую стоимость владения устройством. В конечном итоге, выбор типа счетчика должен основываться на анализе всех факторов, включая стоимость, точность измерений и требования к эксплуатации.
Вопрос-ответ
Какие существуют основные виды счетчиков на отопление?
Существует несколько основных видов счетчиков на отопление: механические, ультразвуковые и электромагнитные. Механические счетчики работают на основе вращающегося ротора, ультразвуковые используют звуковые волны для измерения потока, а электромагнитные применяют магнитное поле для определения скорости жидкости.
Как выбрать подходящий счетчик для системы отопления?
При выборе счетчика на отопление следует учитывать несколько факторов: тип системы отопления (централизованная или автономная), требования к точности измерений, условия эксплуатации (температура, давление), а также наличие необходимых сертификатов и соответствие стандартам. Рекомендуется также обратить внимание на репутацию производителя и отзывы пользователей.
Какой принцип работы ультразвукового счетчика на отопление?
Ультразвуковой счетчик на отопление работает на основе измерения времени, за которое ультразвуковые волны проходят через теплоноситель. Счетчик отправляет звуковые импульсы в обе стороны потока, и разница во времени их прохождения позволяет вычислить скорость потока, а затем и объем теплоносителя, что позволяет точно определить потребление тепла.
Советы
СОВЕТ №1
При выборе счетчика на отопление обратите внимание на его тип: механические, ультразвуковые или электронные. Механические счетчики более доступны по цене, но могут быть менее точными, особенно при низких температурах. Ультразвуковые и электронные устройства обеспечивают высокую точность и долговечность, но стоят дороже.
СОВЕТ №2
Убедитесь, что выбранный вами счетчик соответствует требованиям вашего региона и стандартам, установленным местными органами. Это поможет избежать проблем с установкой и дальнейшей эксплуатацией устройства.
СОВЕТ №3
Обратите внимание на возможность дистанционного считывания показаний. Это может значительно упростить процесс учета и снизить вероятность ошибок при ручном снятии показаний.
СОВЕТ №4
Не забывайте о регулярном обслуживании и проверке счетчика. Это поможет поддерживать его в рабочем состоянии и обеспечит точность измерений, что в свою очередь может помочь вам сэкономить на отоплении.
