Гелиоколлекторы становятся популярными среди владельцев частных домов и дач благодаря эффективному использованию солнечной энергии для нагрева воды и обогрева помещений. В этой статье рассмотрим виды гелиоколлекторов, их применение в быту и на производстве, а также предоставим пошаговую инструкцию по самостоятельному изготовлению гелиоколлектора. Эти знания помогут сэкономить на коммунальных расходах и внести вклад в защиту окружающей среды, используя возобновляемые источники энергии.
Конструктивные особенности и принцип работы
Гелиосистемы представляют собой комплекс оборудования, предназначенного для преобразования солнечной энергии в тепловую. Основные элементы системы включают:
- солнечные коллекторы,
- насос,
- накопительный бак,
- управляющий контроллер.
Теплообменник находится внутри накопительного бака, заполненного водой, где происходит передача тепла от нагретой рабочей жидкости. При установке аккумулятора важно предусмотреть возможность дополнительного подогрева, например, с помощью газового котла. Это позволит компенсировать недостаток энергии от коллектора в облачные дни.
Насос отвечает за циркуляцию теплоносителя (рабочей жидкости) между баком и солнечным коллектором. Управляющий контроллер регулирует работу основных компонентов и защищает систему от перегрева.
Медная панель, входящая в состав конструкции, покрыта высокоселективным материалом. Корпус чаще всего изготавливается из алюминия. Ударопрочное стекло, используемое в современных моделях, содержит минимальное количество металла.
Эксперты в области альтернативной энергетики отмечают, что гелиоколлекторы представляют собой эффективное решение для использования солнечной энергии. Существует несколько видов таких устройств, включая плоские и вакуумные коллекторы, каждый из которых имеет свои преимущества в зависимости от климатических условий и потребностей пользователя. Плоские коллекторы, как правило, проще в изготовлении и более доступны для самостоятельного создания, в то время как вакуумные модели обеспечивают более высокую эффективность, особенно в холодное время года.
При изготовлении гелиоколлектора своими руками важно учитывать материалы и технологии, которые обеспечат максимальную теплоотдачу. Использование качественных теплоизоляционных материалов и правильное расположение коллектора относительно солнца значительно увеличивает его эффективность. Эксперты рекомендуют также обратить внимание на системы управления, которые могут оптимизировать работу устройства и повысить его производительность. В целом, создание гелиоколлектора своими руками — это не только способ снизить затраты на отопление, но и возможность внести вклад в устойчивое развитие и защиту окружающей среды.
https://youtube.com/watch?v=tXy68wDCNlY
Виды гелиоколлекторов, их плюсы и минусы
К основным типам конструктивного оборудования относятся плоские, воздушные и вакуумные модели.
| Вид гелиоколлектора | Возможности применения | Особенности изготовления своими руками |
|---|---|---|
| Плоский коллектор | Нагрев воды для бытовых нужд (душ, кухня), отопление небольших помещений, подогрев бассейнов. | Относительно прост в изготовлении. Требует хорошей теплоизоляции и герметичности. Основные материалы: абсорбер (медная или алюминиевая пластина), стеклянное или поликарбонатное покрытие, корпус (дерево, металл), теплоизоляция (минеральная вата, пенопласт). |
| Вакуумный коллектор | Нагрев воды до высоких температур, отопление в холодное время года, использование в промышленных целях. | Сложность изготовления вакуумных трубок в домашних условиях. Чаще всего изготавливают раму и систему подключения, используя готовые вакуумные трубки. Требует точной сборки и герметизации. |
| Воздушный коллектор | Отопление помещений, сушка сельскохозяйственной продукции, вентиляция. | Прост в изготовлении. Не требует использования жидкости. Основные материалы: абсорбер (перфорированный металл, сетка), прозрачное покрытие, корпус, вентилятор для циркуляции воздуха. |
| Коллектор-концентратор (параболический) | Получение высоких температур для приготовления пищи, стерилизации, выработки электроэнергии (с использованием термоэлектрических генераторов). | Требует точной геометрии отражающей поверхности. Используются зеркальные или полированные материалы. Сложность в создании механизма слежения за солнцем. |
| Бассейновый коллектор (без покрытия) | Подогрев воды в бассейнах в теплое время года. | Максимально прост в изготовлении. Используются черные шланги или трубы, уложенные на темную поверхность. Не требует герметизации и сложной конструкции. |
Интересные факты
Вот несколько интересных фактов о гелиоколлекторах, их применении и изготовлении:
-
Эффективность и экономия: Гелиоколлекторы могут достигать эффективности до 70-80% в преобразовании солнечной энергии в тепло. Это делает их отличным выбором для обогрева воды в домах, бассейнах и даже для отопления помещений. При правильном использовании они могут существенно снизить счета за электроэнергию и газ.
-
Разнообразие конструкций: Существует несколько типов гелиоколлекторов, включая плоские, вакуумные и концентраторы солнечного света. Каждый из них имеет свои преимущества и недостатки. Например, вакуумные коллекторы более эффективны в холодном климате, так как лучше сохраняют тепло, в то время как плоские коллекторы проще и дешевле в изготовлении.
-
Изготовление своими руками: Создание гелиоколлектора своими руками возможно с использованием доступных материалов, таких как старые оконные рамы, черные металлические трубы и теплоизоляция. Существует множество руководств и видеоуроков, которые помогают людям построить эффективные солнечные коллекторы, что делает эту технологию доступной для широкой аудитории и способствует развитию устойчивых источников энергии.
https://youtube.com/watch?v=oof_9xr3fq4
Плоские
Этот тип солнечных коллекторов стал наиболее популярным и представлен в виде тонких прямоугольных панелей. Конструкция включает несущий каркас, на который с нижней стороны и боковин прикреплена теплоизоляция. Внутри находится абсорбер, который поглощает солнечную энергию и соединен с теплопроводом, изготовленным из медных трубок — выбор этого материала объясняется его высокой теплопроводностью. Снаружи абсорбер защищен закаленным стеклом, а также предусмотрены патрубки для ввода и вывода теплоносителя.

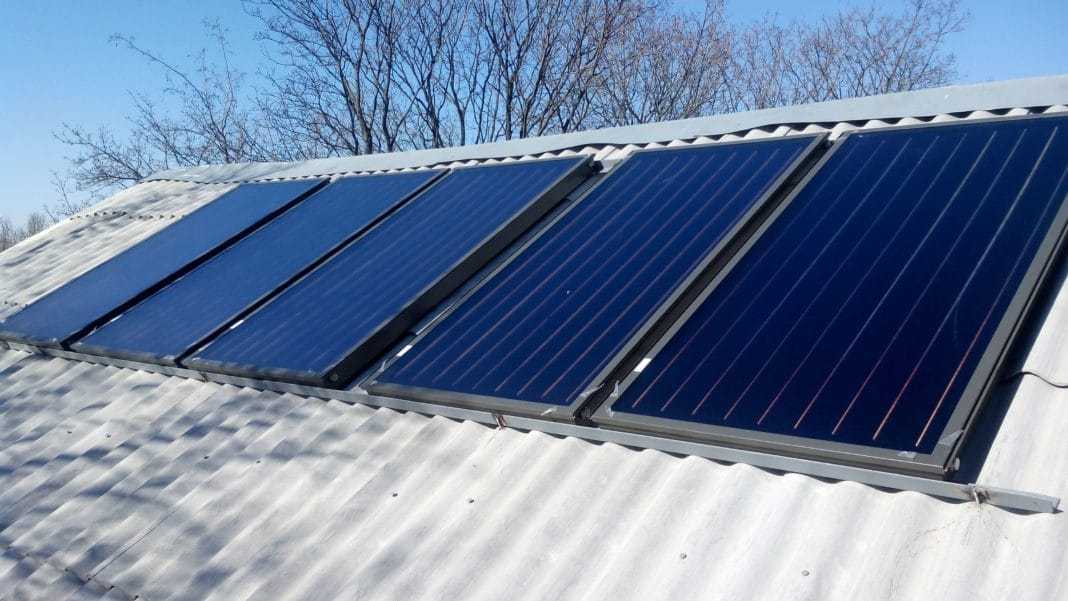

Плоский гелиоколлектор
Инфракрасные и видимые солнечные лучи эффективно нагревают абсорбер, и полученная энергия передается теплоносителю, который затем направляется к рабочим элементам системы. В большинстве случаев в качестве теплоносителя используется вода. В регионах с температурами ниже нуля, помимо воды, применяются и другие жидкости, которые не замерзают в суровых климатических условиях.
Преимущества данного решения:
- универсальность применения,
- высокая эффективность работы,
- возможность круглогодичного использования,
- надежность,
- простота в установке и обслуживании,
- длительный срок службы.
Среди недостатков можно отметить низкий коэффициент полезного действия и невозможность локального ремонта: при повреждении панели необходимо заменить на новую.
Вакуумные
К популярным вариантам относятся устройства, которые могут быть как плоскими, так и трубчатыми. Основным рабочим элементом в таких системах является тепловая труба, состоящая из двух цилиндров с различными диаметрами, которые помещены один в другой, образуя вакуумный зазор.
Вакуумный гелиоколлектор включает корпус с несколькими тепловыми трубами, которые соединены в верхней части с теплопроводом. Солнечные лучи нагревают внешние абсорбирующие трубки, что приводит к повышению температуры специальной жидкости, находящейся в узких медных трубках. Когда температура достигает определенного уровня, жидкость начинает испаряться, а образующийся газ поднимается вверх, передавая свою энергию теплоносителю. Затем пар конденсируется, и по мере охлаждения жидкость возвращается вниз. Этот процесс повторяется циклично.
Преимущества вакуумных систем:
- возможность круглогодичной эксплуатации,
- универсальность применения,
- высокий коэффициент полезного действия.
Недостатки:
- ограниченный срок службы – трубки требуют периодической замены,
- значительный вес устройства,
- уязвимость к механическим повреждениям – герметичность трубок может быть нарушена, например, при попадании града.

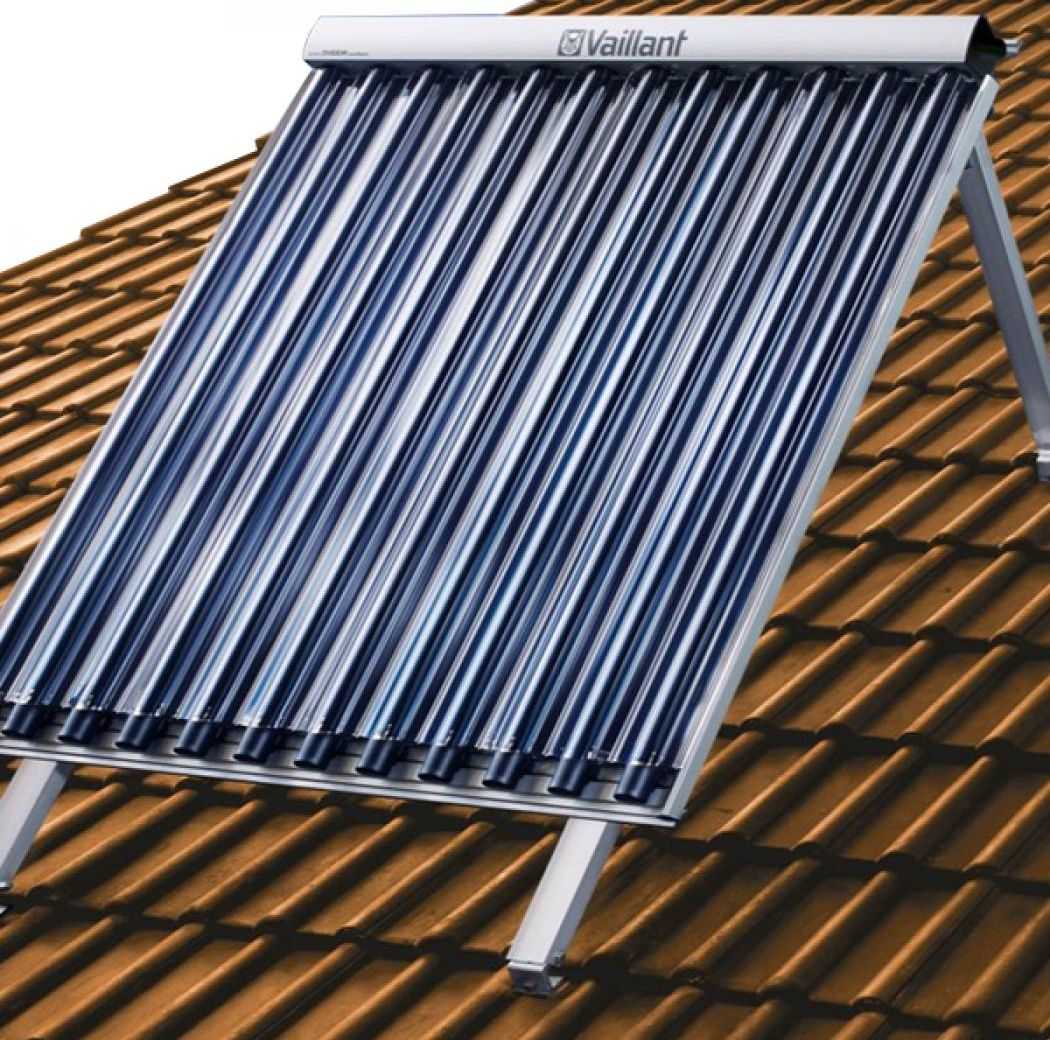

Вакуумный гелиоколлектор
Такая система не рекомендуется для использования в регионах с холодным климатом, где возможны отрицательные температуры, так как на поверхности приемника может образовываться иней и накапливаться снег.
Воздушные
Эти устройства считаются недостаточно эффективными, так как не могут полностью удовлетворить потребности загородных домов. Их работа основана на том, что наружный воздух проходит через специальные щели в коллекторе, расположенном снаружи абсорбера. В результате этого процесса воздух нагревается, а затем проникает в помещение через отверстия во внутреннем слое корпуса. Нагрев абсорбера происходит за счет температуры окружающей среды.
Преимущества данного варианта:
- отсутствие необходимости в регулярном обслуживании,
- простота конструкции,
- продолжительный срок службы.
Однако большие размеры являются значительным недостатком, также следует учитывать низкий коэффициент полезного действия. Для повышения эффективности рекомендуется установить вентилятор в систему подачи воздуха. Тем не менее, даже с этим дополнением невозможно достичь полного удовлетворения потребностей дома в тепловой энергии.
Критерии выбора
Инженерные расчеты основываются на ряде ключевых факторов:
- площадь и толщина стен здания, их ориентация по сторонам света,
- направление ветров,
- жилая и общая площадь объекта,
- расположение жилых зон,
- климатические условия,
- тип установленной сантехники,
- количество пользователей горячей воды.
Наилучшим вариантом считается, если солнечный водонагреватель сможет удовлетворить как минимум 75% потребностей жилого дома. Обычно для семьи из 3-4 человек выбирают плоский гелиоколлектор с площадью 5-6 кв. м или вакуумный коллектор площадью 2,5-3,5 кв. м. Этот показатель может увеличиваться, если в доме имеется бассейн.
Современные устройства способны обеспечить не более 50% энергии для отопления в холодное время года и до 80% для поддержания минимальной температуры в отсутствие жильцов. Чтобы создать комфортный микроклимат в доме, потребуется увеличить площадь солнечной системы на 100-150%, однако даже в этом случае коллектор сможет нагреть воду лишь до 35-40°С. Поэтому его обычно комбинируют с низкотемпературным отоплением, таким как теплые полы или специальные радиаторы.
Также важно учитывать экономическую целесообразность: солнечный коллектор оправдает свои затраты только в том случае, если коттедж расположен далеко от магистральных линий электроснабжения и газоснабжения. Приобретение и установка гелиоколлектора потребуют значительных финансовых вложений, которые могут превысить стоимость подключения к ближайшим сетям.
Особенности эксплуатации устройств
Существующие виды гелиоколлекторов позволяют эффективно использовать солнечную энергию в течение всего года. Однако для полноценного отопления жилого помещения их мощности будет достаточно лишь в межсезонье. Зимой необходимо будет дополнительно прибегать к традиционным источникам тепла, таким как печи и котлы, работающие на жидком или твердом топливе, а также электрические обогреватели. Тем не менее, гелиоколлекторы способны существенно снизить затраты на энергоносители.
Эти устройства могут быть объединены в группы в зависимости от конкретных потребностей.
Важно помнить, что температура и объем горячей воды для отопления зависят от уровня потребления, а также погодных условий, что означает, что интенсивность нагрева будет варьироваться каждый день.
Специалисты рекомендуют использовать нетоксичные антифризы в качестве теплоносителей, что позволяет эффективно эксплуатировать оборудование в холодное время года и продлевает срок службы системы.
Как собрать гелиоколлектор своими руками
Для самостоятельного создания солнечного коллектора могут быть полезны такие материалы, как оконные рамы, зеркала или медные трубы. Независимо от выбранной технологии, первым шагом всегда является определение наиболее подходящих размеров устройства.
Расчет площади гелиоколлектора
Все расчеты можно свести к следующему алгоритму:
- Запишите на бумаге количество потенциальных пользователей тепла и горячей воды.
- Определите примерный объем горячей воды, который будет потреблять каждый житель.
- Полученные данные будут соответствовать объему накопительного бака, который будет установлен в системе.
Следующие шаги зависят от того, находится ли здание в северном или южном регионе – в зависимости от этого выбирается угол наклона солнечных панелей. Также важно учитывать, что солнечная активность варьируется: в облачные и пасмурные дни эффективность работы гелиоколлектора снижается.
Вариация из плоских зеркал
В данном случае использование стандартных стеклянных зеркал нецелесообразно из-за их значительного веса и хрупкости. Вместо этого лучше выбрать алюминиевые листы, которые были отшлифованы, или тонкую нержавеющую сталь с аналогичной обработкой. Для каркаса рекомендуется использовать алюминиевый уголок, так как он легкий и достаточно прочный. Также важно предусмотреть систему отслеживания солнечной активности, которая будет работать на основе двигателя. Из уголка формируется решетка, к которой зеркала крепятся с помощью болтов. Теплообменник фиксируется на штангах.
Коллектор с теплообменником из меди
В данном случае применяются медные трубки, флюс, газовая горелка и свинцово-оловянный припой. Это решение является наиболее эффективным, когда крыша покрыта темной битумной черепицей или черным рубероидом, так как они хорошо поглощают солнечное тепло. Изготавливается каркас, на который устанавливается стекло; такой конструктивный элемент создает необходимое воздушное пространство между крышей и теплообменником.
На медные трубы наносится разметка, по которой они нарезаются на нужные куски и формируются отверстия. При соединении медных частей используются фитинги и заглушки. После этого теплообменник проверяется на наличие утечек и подключается к водопроводу. Конструкция окрашивается в черный цвет и покрывается прозрачным защитным шифером.

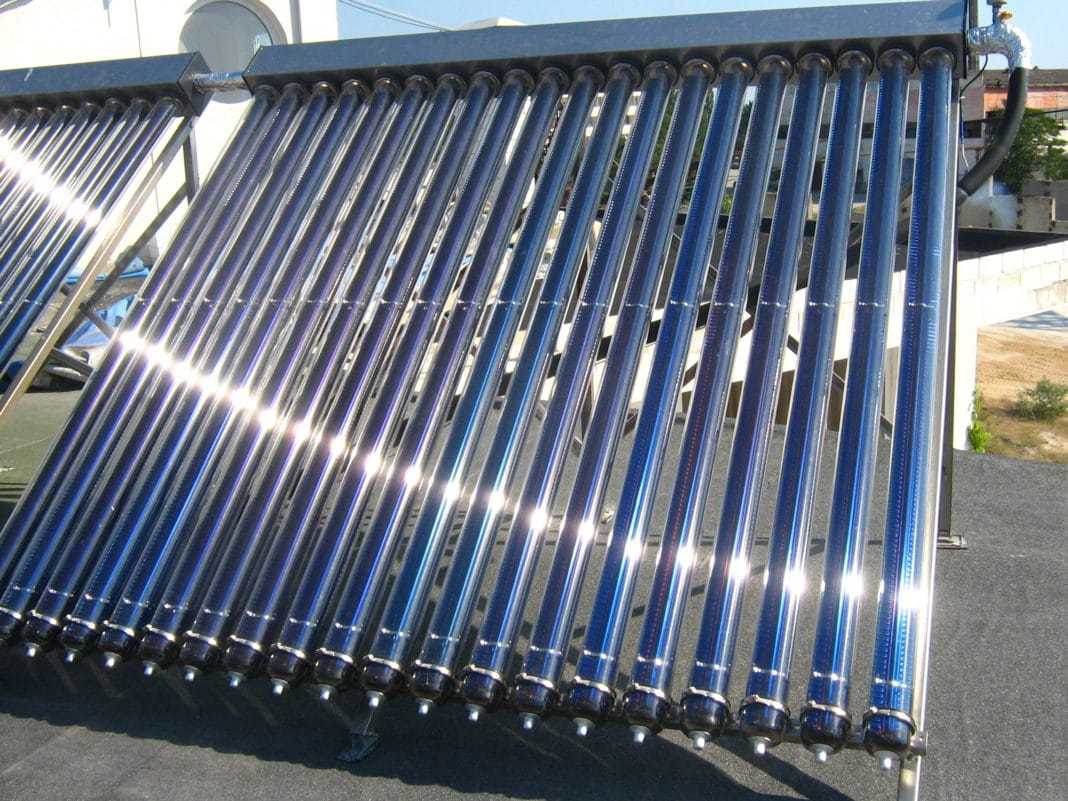

Создание гелиоколлектора своими руками.
Изделие из оконной рамы
Деревянная рама станет основой для гелиоколлектора, при этом в одной из сторон вместо стеклянной панели используется фанера. Конструкция открывается как книга, после чего ее покрывают теплоизолирующим материалом толщиной не менее 3 см, а по краям устанавливают утепляющую резинку. Сверху изоляцию накрывают оцинкованным металлом черного цвета, который будет выполнять функцию абсорбера.
На верхней части конструкции с помощью хомутов устанавливается змеевидный теплообменник. Затем изделие закрывается второй частью, где осталась стеклянная панель, и фиксируется винтами. Для повышения коэффициента полезного действия (КПД) гелиоколлектор монтируется на крыше под углом, перпендикулярным к направлению солнечных лучей, а угол наклона корректируется в зависимости от времени года. Весной и осенью, когда солнце находится низко, раму можно установить вертикально.
Варианты подключения системы
Существует два типа схем монтажа: летние и зимние. Летние схемы предполагают использование коллектора для организации горячего водоснабжения с помощью естественной циркуляции. Это наиболее простой способ подключения самодельного оборудования, который идеально подходит для летнего душа, но также может быть использован и в домашних условиях, если бак установлен внутри. При естественной циркуляции горячая вода поднимается вверх, поэтому коллектор должен располагаться ниже бака, а расстояние между ними не должно превышать 1 метра. Соединение рабочих элементов осуществляется с помощью труб диаметром от ¾ дюйма.
Зимняя схема подходит для горячего водоснабжения, отопления или комбинированных решений. В таких системах теплообменники заполняются антифризом, а также устанавливается бак косвенного нагрева с медным змеевиком и утеплением. При организации горячего водоснабжения также используется расширительный бак.
https://youtube.com/watch?v=f7tH7zoKQYc
Обслуживание и уход за гелиоколлектором
Обслуживание и уход за гелиоколлектором являются важными аспектами, которые обеспечивают его эффективную и долговечную работу. Правильный уход позволяет не только продлить срок службы устройства, но и повысить его производительность. Рассмотрим основные рекомендации по обслуживанию гелиоколлектора.
Регулярная проверка состояния
Первым шагом в обслуживании гелиоколлектора является регулярная проверка его состояния. Необходимо осматривать поверхность коллекторов на наличие загрязнений, повреждений или коррозии. Особенно важно следить за чистотой стеклянной поверхности, так как пыль и грязь могут существенно снизить эффективность поглощения солнечной энергии.
Очистка поверхности
Очистка гелиоколлектора должна проводиться не реже одного раза в сезон, а в условиях сильного загрязнения – чаще. Для этого рекомендуется использовать мягкие моющие средства и мягкие губки или тряпки, чтобы избежать повреждения стеклянной поверхности. Важно избегать использования абразивных материалов, которые могут поцарапать стекло.
Проверка герметичности
Герметичность системы – ключевой фактор, обеспечивающий ее эффективность. Необходимо регулярно проверять соединения трубопроводов и фитингов на наличие утечек. В случае обнаружения утечек следует немедленно произвести ремонт, чтобы избежать потерь теплоносителя и снижения эффективности работы коллектора.
Проверка теплоносителя
Теплоноситель, используемый в системе, также требует внимания. Необходимо следить за его уровнем и состоянием. Если используется антифриз, то следует проверять его концентрацию, чтобы избежать замерзания в холодное время года. При необходимости следует доливать или заменять теплоноситель.
Сезонное обслуживание
Сезонное обслуживание гелиоколлектора включает в себя подготовку системы к зимнему периоду. Важно удалить остатки воды из трубопроводов, чтобы избежать их разрыва при замерзании. Также рекомендуется отключить систему от электричества и защитить коллекторы от снега и льда, если это необходимо.
Профессиональная проверка
Рекомендуется периодически привлекать специалистов для проведения профессиональной проверки системы. Они смогут выявить скрытые проблемы и предложить решения, которые помогут улучшить эффективность работы гелиоколлектора.
Таким образом, регулярное обслуживание и уход за гелиоколлектором являются залогом его надежной и эффективной работы. Следуя приведенным рекомендациям, можно значительно продлить срок службы устройства и повысить его производительность, что в конечном итоге приведет к экономии на энергозатратах и улучшению качества жизни.
Вопрос-ответ
Что такое гелиоколлектор?
Солнечные воздушные коллекторы — это приборы, работающие на энергии Солнца и нагревающие воздух. Солнечные воздушные коллекторы чаще всего используются для отопления помещений, сушки сельскохозяйственной продукции. Воздух проходит через поглотитель благодаря естественной конвекции или под воздействием вентилятора.
Что такое солнечные коллекторы и их типы?
Существует несколько типов солнечных электростанций, используемых для сбора солнечного излучения. К ним относятся плоские солнечные коллекторы, концентрированные солнечные параболические электростанции, цилиндрические электростанции и линейные солнечные электростанции. Наиболее популярными являются солнечные тарелки или линейные солнечные коллекторы.
Можно ли с помощью солнечных батарей отапливать дом?
Солнечные батареи преобразуют солнечный свет в электричество, которое затем используется для работы насоса, который прокачивает воду или воздух через солнечные коллекторы. В солнечных коллекторах вода или воздух нагревается солнечным светом и затем используется для отопления дома.
Каковы области применения солнечного отопления?
Применение солнечного водонагревателя. Солнечные водонагреватели можно использовать в домах, общественных центрах, больницах, домах престарелых, гостиницах, ресторанах, молочных заводах, бассейнах, столовых, ашрамах, общежитиях, на промышленных предприятиях и т. д.
Советы
СОВЕТ №1
Перед началом изготовления гелиоколлектора, тщательно изучите различные виды конструкций и их особенности. Это поможет вам выбрать наиболее подходящий вариант для вашего климата и потребностей. Например, плоские коллекторы проще в изготовлении, но менее эффективны в холодное время года по сравнению с вакуумными.
СОВЕТ №2
Обратите внимание на материалы, которые вы будете использовать. Для создания гелиоколлектора подойдут как новые, так и вторичные материалы. Использование старых оконных рам или алюминиевых банок может значительно снизить затраты, но убедитесь, что они в хорошем состоянии и не пропускают тепло.
СОВЕТ №3
При проектировании гелиоколлектора учитывайте угол наклона и ориентацию конструкции. Оптимальный угол для большинства регионов составляет 30-45 градусов к горизонту, а направление — на юг. Это обеспечит максимальное солнечное воздействие и повысит эффективность работы устройства.
СОВЕТ №4
Не забывайте о системе теплообмена. Правильный выбор теплоносителя и его циркуляция играют ключевую роль в эффективности гелиоколлектора. Рассмотрите возможность использования антифриза в холодное время года, чтобы избежать замерзания системы.
