Водяной пол в частном доме — эффективное решение для комфортного микроклимата, обеспечивающее равномерное распределение тепла. В статье рассмотрим устройство водяного пола, схемы и этапы монтажа, что поможет понять принципы работы системы и организовать отопление. Знание нюансов установки водяного пола поможет избежать ошибок и повысить энергоэффективность жилья.
Водяной теплый пол — общие сведения
В частном доме система теплого пола может функционировать как основной способ обогрева или в качестве дополнения к радиаторному отоплению. Она представляет собой сеть труб, уложенных в определенном порядке, что позволяет равномерно передавать тепло от теплоносителя к бетонной плите и, соответственно, к помещению. Этот метод обогрева становится все более востребованным по нескольким причинам:
- отсутствие радиаторов, которые могут испортить интерьер,
- автоматическая регулировка температуры,
- высокая степень надежности,
- долговечность системы,
- равномерное распределение тепла по всей площади комнаты,
- безопасность,
- исключение риска поражения электрическим током,
- экономия топлива для котла.
Однако у такого покрытия есть и недостатки:
- сложность установки,
- трудности с первичной настройкой системы,
- необходимость использования котлов,
- запрещение монтажа в домах с центральным отоплением,
- невозможность ремонта отдельных участков трубопровода,
- недопустимость соединений труб в стяжке,
- необходимость применения специализированного оборудования для установки некоторых типов труб.
На первый взгляд, эти недостатки могут показаться значительными и отпугнуть потенциальных пользователей от установки такого оборудования. Однако, уверяем вас, в этом нет ничего сложного, и, установив систему один раз, вы сможете забыть о проблемах с отоплением на многие годы. Вы будете наслаждаться комфортом и экономией.
Для монтажа системы теплого пола потребуется следующее оборудование:
- трубы — полипропиленовые, полиэтиленовые, из сшитого полиэтилена, металлопластиковые, гофрированные из нержавеющей стали и медные,
- котел — твердотопливный, газовый, работающий на жидком топливе или электрический,
- циркуляционный насос — устанавливается в коллектор для создания дополнительного давления в системе,
- фильтр — для грубой и тонкой очистки теплоносителя,
- теплоноситель — вода, антифриз, трансформаторное масло, химически обессоленная или дистиллированная вода,
- распределительный коллектор — для разводки и распределения теплоносителя по контурам и регулирования давления,
- температурный регулятор — для контроля температуры теплоносителя и создания заданных условий,
- трехходовой вентиль — для распределения теплоносителя в коллекторе прямого и обратного потока,
- регулирующая и запорная арматура — для отсечения, подачи или регулирования потока теплоносителя в рабочем контуре,
- термопары и термометры сопротивления — датчики для измерения температуры, которые передают сигналы для управления регулятором.
Наилучшим вариантом для создания схемы водяного теплого пола в частном доме являются металлопластиковые трубы. Они недорогие, и для их установки не требуется специализированный инструмент. Профессиональная установка подразумевает использование обжимных инструментов и вальцовочного устройства, но на практике это не всегда необходимо. Вальцовку трубы для монтажа штуцера можно выполнить с помощью любого металлического конуса или пассатижей.
Установка теплого пола своими руками не представляет особой сложности. Достаточно изучить данный материал и следовать рекомендациям по качественному монтажу каждого элемента системы.
Расчет необходимых материалов для устройства такого покрытия включает определение количества труб и их сечения. Мы выберем стандартное сечение — 16 мм, а длина рассчитывается следующим образом. На миллиметровой бумаге рисуем комнату в масштабе, где один миллиметр соответствует 10 см. Создаем схему укладки труб с шагом 30 см, измеряем длину труб с помощью линейки и добавляем запас на повороты.
Второй вариант — воспользоваться программой, например, Splan. В ней можно задать нужный размер ячейки, нарисовать план комнаты и необходимую схему укладки. Это позволит вам сделать все гораздо быстрее, чем на бумаге, с возможностью простого редактирования.
Эксперты в области отопления и строительства отмечают, что водяной пол в частном доме становится все более популярным решением благодаря своей эффективности и комфорту. Устройство такой системы требует тщательного планирования и выбора качественных материалов. Специалисты рекомендуют использовать трубы из сшитого полиэтилена или металлопластика, которые обеспечивают долговечность и надежность.
Схемы монтажа могут варьироваться в зависимости от площади и конфигурации помещений, однако наиболее распространенной является змеевиковая схема, обеспечивающая равномерное распределение тепла. При установке важно учитывать теплоизоляцию основания, что значительно повысит эффективность системы.
Эксперты подчеркивают, что правильный монтаж и настройка системы водяного пола позволяют не только создать комфортный микроклимат, но и снизить затраты на отопление, что делает это решение экономически выгодным в долгосрочной перспективе.
https://youtube.com/watch?v=UFEQDFxy8Bw
Возможные схемы монтажа
Система теплого пола на водной основе может быть реализована в двух основных вариантах — улитка и змейка.
Змейка. Эта схема предполагает укладку труб с фиксированным шагом в 30 см. Она осуществляется путем размещения труб параллельно друг другу с изгибами на 180 градусов. Процесс начинается от входа в помещение, где труба направляется к дальней стене, обычно находящейся под окном. Затем от окна продолжается укладка трубы. Таким образом, мы создаем зону с максимальным прогревом в области окна, которая является самой холодной в комнате. Использовать схему змейки рекомендуется в помещениях площадью не более 10 м².
Улитка. Эта схема подходит для помещений площадью более 10 м². Она является наиболее популярной, так как обеспечивает более равномерное распределение тепла по всей площади комнаты. В этой системе трубопровод подачи воды располагается близко к трубопроводу обратной подачи, что способствует равномерному прогреву.
Укладка осуществляется следующим образом. Начинаем от входа в комнату и ведем трубу вдоль стены к противоположной стене с окном. На расстоянии 20 см от стены поворачиваем под углом 90 градусов и продолжаем укладку вдоль стены с окном. Таким образом, мы обходим все стены. Когда укладка завершена и трубы снова встречаются, вводим их в квадрат с шагом 60 см и продолжаем спиралевидную укладку до центра. Затем разворачиваем трубу и движемся в обратном направлении.
| Элемент системы | Описание | Назначение |
|---|---|---|
| Коллекторный узел | Распределительный узел, состоящий из подающего и обратного коллекторов с расходомерами и регулирующими клапанами. | Распределение теплоносителя по контурам теплого пола, регулировка расхода и температуры в каждом контуре. |
| Трубы теплого пола | Гибкие трубы (PEX, PERT, металлопластик), укладываемые по определенной схеме. | Транспортировка теплоносителя и передача тепла в помещение. |
| Теплоизоляция | Слой утеплителя (пенополистирол, экструдированный пенополистирол) под трубами. | Предотвращение потерь тепла вниз, направление тепла вверх. |
| Демпферная лента | Лента из вспененного полиэтилена, укладываемая по периметру помещения. | Компенсация теплового расширения стяжки, предотвращение растрескивания. |
| Армирующая сетка | Металлическая или пластиковая сетка, укладываемая поверх теплоизоляции. | Удержание труб в заданном положении, армирование стяжки. |
| Стяжка | Цементно-песчаная или полусухая стяжка, заливаемая поверх труб. | Распределение тепла по поверхности пола, защита труб, создание ровной основы для напольного покрытия. |
| Напольное покрытие | Финишное покрытие (плитка, ламинат, паркет, линолеум), укладываемое на стяжку. | Эстетическая функция, защита стяжки. |
| Циркуляционный насос | Насос, обеспечивающий принудительную циркуляцию теплоносителя в системе. | Поддержание необходимого давления и скорости потока теплоносителя. |
| Термостаты | Устройства для измерения и регулирования температуры воздуха в помещении. | Автоматическое поддержание заданной температуры, экономия энергии. |
| Смесительный узел | Узел, состоящий из трехходового клапана и циркуляционного насоса. | Снижение температуры теплоносителя до необходимого уровня для теплого пола. |
Интересные факты
Вот несколько интересных фактов о водяном полу в частном доме:
-
Энергоэффективность: Водяные полы могут быть более энергоэффективными по сравнению с традиционными радиаторами. Они обеспечивают равномерное распределение тепла по всему помещению, что позволяет поддерживать комфортную температуру при более низких температурах воды. Это может привести к снижению затрат на отопление.
-
Гибкость в проектировании: Системы водяного пола могут быть установлены под различными покрытиями, включая плитку, ламинат и даже ковровые покрытия. Это дает возможность дизайнерам и владельцам домов реализовывать различные стилистические решения, не жертвуя комфортом.
-
Здоровье и комфорт: Водяные полы создают более здоровую атмосферу в доме, так как они не поднимают пыль и аллергены, как это делают традиционные радиаторы. Кроме того, теплый пол способствует улучшению кровообращения и создает комфортные условия для ног, что особенно важно в холодное время года.
https://youtube.com/watch?v=wgxK4gklVI0
Монтаж поэтапно
Этапы создания покрытия с подогревом следующие:
- Определите необходимое количество материалов.

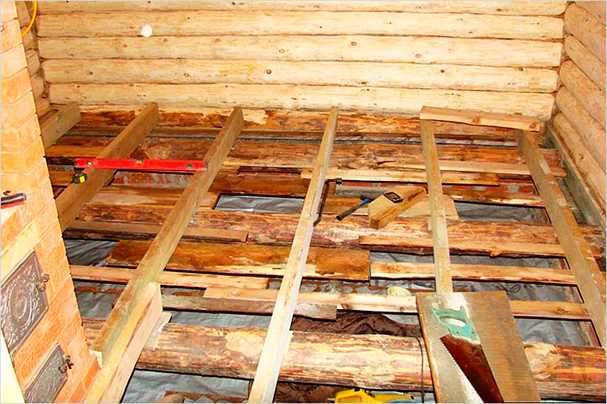

- Подготовьте поверхность. Удалите старую стяжку или демонтируйте предыдущее деревянное покрытие вместе с лагами. Очистите основание, убрав весь мусор и, по возможности, пыль.
- Нанесите грунтовку глубокого проникновения для улучшения диффузионных свойств бетона.
- Уложите гидроизоляцию — это может быть рубероид, битумная мастика, наливные смеси на полимерной основе или полиэтиленовая пленка. Убедитесь, что гидроизоляция заходит на стены на 100 мм. Все швы необходимо герметично запаять или заклеить строительным скотчем, чтобы предотвратить проникновение воды.
- Прикрепите демпферную ленту из вспененного полиуретана или используйте вариант с клеящейся основой.
- Уложите утеплитель. Подойдут пенопласт или пенополистирол. Убедитесь, что утеплитель предназначен для использования с системой теплых полов, его рабочая температура должна составлять около 30°C. Выбирайте утеплитель для пола, так как он имеет более высокую плотность и способен выдерживать большие нагрузки. Укладывайте плиты утеплителя, нанося немного монтажной пены на стыки, чтобы склеить панели между собой и улучшить теплоизоляцию.
- Снова уложите гидроизоляцию, используя вспененный полиэтилен с фольгированным покрытием, что повысит теплоотражающие свойства утеплителя.
- Уложите армирующую сетку.
- Установите трубы с необходимым шагом и в требуемом порядке. Рекомендуется укладка в виде улитки.
- Закрепите трубы к армирующей сетке пластиковыми хомутами или мягкой медной проволокой.
- После укладки труб подключите все рабочие контуры к коллектору. Подайте давление в систему и проверьте герметичность всех соединений. Оставьте систему под давлением на 5 часов.
- Сбросьте давление и, по возможности, слейте воду из системы.
- Поднимите армирующую конструкцию на 1 см от гидроизоляции. Для этого можно использовать фиксаторы защитного слоя для арматуры или самодельные пластиковые подложки.
- Залейте цементно-гранитным раствором или специальной смесью так, чтобы трубы были покрыты слоем раствора в 1 см, не более. Иначе это негативно скажется на теплопроводности.
- Дождитесь полного высыхания, что займет примерно 25 дней.
- Уложите плитку на минимально возможный тонкий слой клея.
На этом монтаж завершен. Как вы можете заметить, технология укладки теплого водяного покрытия довольно проста. Спасибо за внимание и до новых встреч!
https://youtube.com/watch?v=kB3mEk2oQ14
Выбор оборудования для водяного теплого пола
При проектировании и установке водяного теплого пола важным этапом является выбор соответствующего оборудования. Правильный выбор компонентов системы не только обеспечивает эффективное отопление, но и влияет на долговечность и надежность всей системы. Рассмотрим основные элементы, которые необходимо учитывать при выборе оборудования.
1. Котел
Котел является основным источником тепла для водяного теплого пола. При выборе котла необходимо учитывать:
- Тип котла: Существуют газовые, электрические, твердотопливные и дизельные котлы. Газовые котлы наиболее популярны благодаря своей экономичности и высокой эффективности.
- Мощность: Мощность котла должна соответствовать общей теплопотере помещения. Для расчета мощности можно использовать формулу: 100 Вт на квадратный метр площади.
- КПД: Коэффициент полезного действия котла должен быть не ниже 90%. Это обеспечит экономичное потребление топлива и снизит затраты на отопление.
2. Насосная группа
Насосная группа отвечает за циркуляцию теплоносителя по трубам системы. При выборе насосной группы следует обратить внимание на:
- Тип насоса: Существуют циркуляционные насосы с постоянной и переменной производительностью. Насосы с переменной производительностью более экономичны и позволяют регулировать поток теплоносителя.
- Производительность: Насос должен обеспечивать необходимую циркуляцию теплоносителя в системе. Для этого важно учитывать длину и диаметр труб, а также количество контуров.
3. Трубопровод
Трубопроводная система является важной частью водяного теплого пола. При выборе труб необходимо учитывать:
- Материал труб: Наиболее распространены пластиковые (PEX, PB) и металлопластиковые трубы. Пластиковые трубы обладают высокой устойчивостью к коррозии и легкостью монтажа.
- Диаметр труб: Обычно используются трубы диаметром 16-20 мм. Выбор диаметра зависит от длины контура и требуемой мощности.
- Долговечность: Трубы должны иметь срок службы не менее 50 лет и быть устойчивыми к высоким температурам и давлению.
4. Коллектор
Коллектор распределяет теплоноситель по контурам теплого пола. При выборе коллектора важно учитывать:
- Количество выходов: Коллектор должен иметь достаточное количество выходов для подключения всех контуров системы.
- Материал: Коллекторы изготавливаются из латуни или пластика. Латунные коллекторы более долговечны и устойчивы к коррозии.
- Наличие регулировки: Желательно выбирать коллекторы с возможностью регулировки потока для каждого контура, что позволит оптимизировать работу системы.
5. Термостаты и датчики
Термостаты и датчики температуры обеспечивают автоматическое управление системой отопления. При выборе этих компонентов следует обратить внимание на:
- Тип термостата: Существуют механические и электронные термостаты. Электронные термостаты более точные и позволяют программировать режимы работы.
- Совместимость: Термостаты должны быть совместимы с выбранным котлом и насосной группой.
В заключение, правильный выбор оборудования для водяного теплого пола является залогом эффективной и надежной работы системы отопления. Рекомендуется проконсультироваться с профессионалами и учитывать все вышеперечисленные аспекты при планировании и установке водяного теплого пола в частном доме.
Вопрос-ответ
Этапы монтажа водяного теплого пола?
Этапы монтажа водяного теплого пола включают: 1) подготовку основания и утепление, 2) разметку и планирование системы, 3) укладку трубопроводов с соблюдением необходимых шагов и углов, 4) подключение труб к коллектору, 5) заливку стяжки для закрепления труб и обеспечения теплоотдачи, 6) установку терморегуляторов и системы управления, 7) заполнение системы водой и проверку на герметичность, 8) запуск системы и настройку температуры.
Сколько сантиметров заливать водяной теплый пол?
О максимальной толщине стяжки для плитки это не более 10 см. Под ламинат не более 4,5 см.
Почему запрещен водяной теплый пол?
Основная причина — строгие законодательные ограничения. В соответствии с Жилищным кодексом РФ запрещено самостоятельно вносить изменения в общедомовые инженерные системы, такие как центральное отопление. Водяной теплый пол подключается к системе трубопроводов, что делает его частью инженерной коммуникации.
Советы
СОВЕТ №1
Перед началом монтажа водяного пола тщательно спланируйте систему отопления. Рассчитайте необходимую мощность и выберите подходящие трубы, учитывая площадь помещения и тип теплоносителя. Это поможет избежать проблем с недостаточным обогревом или излишним потреблением энергии.
СОВЕТ №2
Обратите внимание на выбор теплоизоляции. Правильная изоляция подводящих труб и основания пола значительно повысит эффективность системы, минимизируя потери тепла. Используйте качественные материалы, такие как пенополистирол или минеральную вату, чтобы обеспечить надежную защиту.
СОВЕТ №3
При укладке труб соблюдайте рекомендованные схемы и расстояния между ними. Это обеспечит равномерное распределение тепла по всему помещению. Используйте специальные крепежи для фиксации труб, чтобы избежать их смещения во время заливки стяжки.
СОВЕТ №4
Не забывайте о необходимости установки терморегуляторов и датчиков температуры. Это позволит вам контролировать уровень нагрева и поддерживать комфортную атмосферу в доме, а также сэкономить на расходах на отопление.
