Впускной коллектор чистка, особенности конструкции впускной системы и устранение причин неисправности

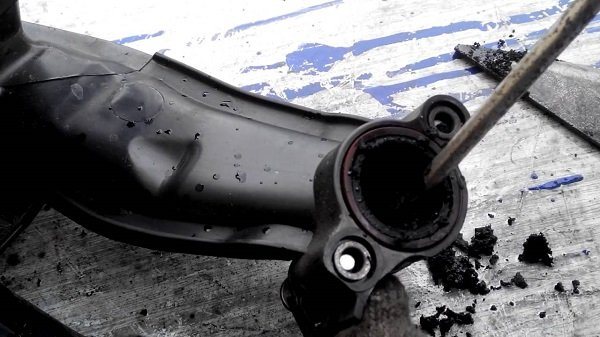

Почему нужно чистить дизельный впуск от сажи?

Среди причин загрязнения воздуха на территории стран бывшего СНГ одна из самых главных – низкое качество горючего, его заниженное цетановое число и дополнительные примеси. Все это влечет за собой усиленное образование нагара и кокса. Не нужно забывать, что для снижения токсичности выхлопных газов современные дизельные моторы оснащены клапаном EGR.

Когда нагрузка на двигатель небольшая, через данный клапан часть продуктов сгорания попадет во впускной тракт и смешивается с воздухом, подающимся в камеры сгорания. Около 15 процентов отработанных газов содержится в общей массе топливно-воздушной смеси. Так как в выхлопе отсутствует кислород, время горения смеси замедляется, а вместе с этим снижается температура горения. Это ведет к снижению в составе выхлопа оксида азота.

Кроме экологических функций, система рециркуляции снижает риск детонации при работе дизеля на бедной смеси. Отключается данная система тогда, когда двигатель работает на высокой постоянной нагрузке.

Клапан ЕГР установлен не только на дизелях. Владельцы BMW часто сталкиваются с проблемами – датчик в коллекторе покрывается грязью и работает неправильно. Но практика показывает, что чистка впускного коллектора «БМВ Х5 Н57» помогает решить вопрос.

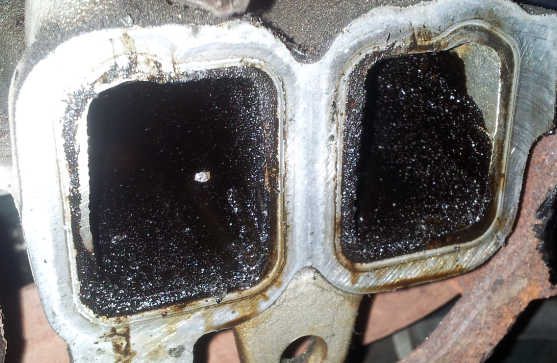

Во впуске образуется не только сажа, но и маслянистая грязь, так как коллектор загрязняется еще и продуктами из вентиляции картера. Так, эта грязь активно загрязняет весь коллектор, в том числе и клапан ЕГР. Если последний будет подвисать или полностью заклинит, весь объем выхлопных газов может пойти во впуск.

Различия коллекторов по типу мотора

Главное отличие впускных коллекторов на дизельных силовых агрегатах в том, что по нему движется только воздух. На бензиновом же двигателе все немного иначе. В карбюраторном моторе в коллекторе будет уже готовая топливная смесь. Если двигатель инжекторный, то смесь образуется непосредственно внутри него.

На карбюраторных и дизельных двигателях впуск представляет собой просто систему из труб, внутри которых минимальное аэродинамическое сопротивление. В инжекторном моторе впускной коллектор создан по аналогии с трубкой Вентури. Это обыкновенный распылитель, где воздушный поток уносит за собой жидкость и затем распыляет ее. За счет этого удалось достигнуть лучшего распыления и смешивания воздушно-топливной смеси, нежели непосредственный впрыск жидкого бензина в камеру сгорания.

Чистка со снятием

Если в процессе работы двигателя слышатся характерные стуки из впускного коллектора, то это говорит о том, что в коллекторе грязь. Для восстановления нормальной работы необходимо выполнить очистку. Давайте посмотрим, как это делается на примере чистки впускного коллектора «Астры».

Первым делом автомобиль поднимают на подъемнике. Затем откручивают болт коллектора, который крепит его к рампе. Снимают дроссельную заслонку, убирают датчики и патрубки. Теперь отворачивают болты, крепящие коллектор к двигателю, и демонтируют его. Снимают крышку.

Коллектор представляет собой две части – чтобы их разделить, откручивают болты и разъединяют сборку. Чистка осуществляется в ведре с уайт-спиритом. Грязь убирается щеткой механически. Те части, которые будут примыкать друг к другу, смазывают. Пока коллектор снят, можно выполнить заодно чистку заслонок впускного коллектора, а также заменить прокладки.

Чистка впускного коллектора автомобиля

Если при работе двигателя вы вдруг услышали из коллектора стук, то даже не сомневайтесь в том, что устройство засорилось и нуждается в чистке. Для качественной очистки коллектора выполните следующие действия:

• установить автомашину на подъемник;
• открутить винт, которым коллектор закрепляется к раме;
• снять дроссельную заслонку;
• удалить датчики и трубки;
• отвернуть болты, крепящие коллектор к мотору;
• приступить к разборке устройства. Коллектор смонтирован из двух половин, поэтому нужно открутить болты, стягивающие эти части, и после этого разъединить;
• положить разобранный коллектор в емкость с раствором уайт-спирита и затем щеткой очистить грязь с его поверхности;
• прежде чем начинать сборку устройства, необходимо промазать герметиком все детали, которые соединяются в единую коммуникацию.

Вот, в принципе, и всё, коллектор почищен. Теперь постарайтесь все установить в обратной последовательности. При сборке не забудьте очистить дроссельную заслонку, поменять прокладки и установить на место все датчики.

Как почистить дизельную систему впуска.

1. Отсоедините патрубок после датчика массового расхода воздуха, чтобы Обеспечить прямой доступ к впускному коллектору.

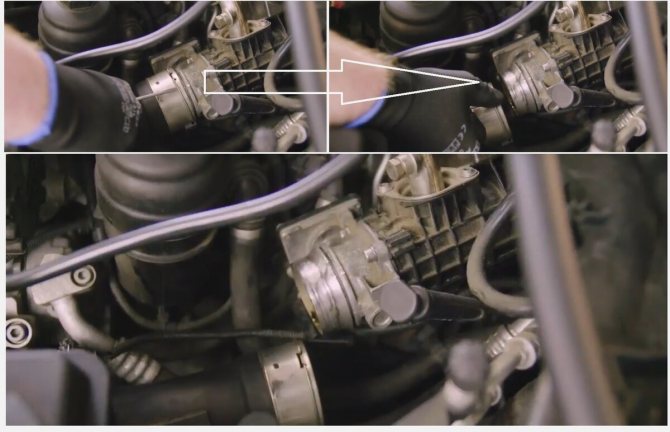

отсоединение патрубка 2, Затем нужно запустить мотор

При снятом патрубке двигатель может не завестись, нужно отсоединить датчик массового расхода воздуха, чтобы перевести систему в режим аварийной работы. Должен появиться код неисправности. После очистки ошибку можно удалить, при подключении массового расхода воздуха.

распыление очистителя в впускной коллектор

Впрыскивать нужно короткими промежутками, 2- 3 сек.

При этом нужно контролировать обороты. Если они поднялись на 1000 о/мин. то нужно подождать, пока вернётся в норму.

обороты двигателя в минуту

ВАЖНО. Жидкость очистителя, не должна попасть на датчик массового расхода воздуха.

Если после чистки нагар останется на клапане ЕГР, впускных клапанах и патрубках. Чистку можно повторить заново.

После чистки оставьте мотор работать на оборотах 2000.

Как коллектор может влиять на работу мотора?

Когда двигатель функционирует на оборотах, близких к максимальным при полностью выжатой педали акселератора, то воздух внутри перемещается практически со скоростью звука. На такой скорости любые повороты и бугорки могут стать серьезным препятствием – увеличивается сопротивление воздушному потоку. В цилиндры поступает меньший объем воздуха и мощность падает. Топливная смесь из-за этого может становиться слишком бедной. Скорость сгорания ее во много раз выше, чем у обычной смеси с нормальной стехиометрией. Поэтому бедная смесь взрывается. Это приводит к серьезным повреждениям клапанов, деталей поршневой группы и других элементов двигателя.

Чистка впускного коллектора поможет убрать эти препятствия, и воздушный поток будет двигаться так, как это рассчитали инженеры. Смесь не будет обедняться, а клапана не прогорят.

Конструктивные особенности

Впускная система на протяжении длительного периода многократно подвергалась модернизации, за счет чего смогли повысить мощность двигателя. Конструкция, предназначенная для смешивания, подачи и распределения топливной смеси, состоит из следующих элементов:

1. Патрубков.
2. Корпуса.
3. Дроссельной заслонки.
4. Глушителя.
5. Прокладки.
6. Коллектора.

Коллектор является важной частью сложной системы, которая обеспечивает подачу топливной смеси. Несмотря на простоту конструкции, она также требует периодического ухода

Крепится коллектор на головке цилиндра, на нем могут размещаться различные датчики контроля температуры и давления. Современные автомобили имеют огромное количество различных датчиков, которые собирают информацию и передают ее для обработки.

Возможные неисправности

Неисправность рассматриваемого элемента впускной системы становится причиной выхода из строя чувствительных деталей. Максимальная нагрузка оказывается на заслонку. Поэтому она чаще других выходит из строя.

Засорение происходит чаще всего. Это связано с низким качеством топлива, а также большим количеством загрязняющих веществ в воздухе. Подобная причина приводит к следующим проблемам:

1. Снижается мощность и повышается расход топлива по причине попадания разряженного воздуха в малом количестве.
2. Конструкция сильно нагревается, что может привести к появлению трещин и других дефектов. Применение современных материалов позволяет снизить вероятность появления трещин и других дефектов, но если снизить эффективность охлаждения, подобной проблемы не миновать.
3. Снижается эффективность используемой прокладки. Высокая температура оказывает негативное воздействие и на прокладку. Потеря основных свойств приводит к появлению свиста, быстрому износу конструкции двигателя внутреннего сгорания по причине попадания нефильтрованного воздуха.

Разновидности устанавливаемых коллекторов

Существует огромное количество различных видов коллекторов. Основная классификация проводится по типу применяемого при изготовлении материала:

1. Чугунные.
2. Алюминиевые.
3. Железные.

У всех этих конструкций есть свои эксплуатационные особенности, которые нужно учитывать. К примеру, чугун считается самым прочным материалом, но при этом он существенно увеличивает вес автомобиля. Алюминиевые варианты исполнения имеют небольшой вес, но при нагреве из-за повышения пластичности становятся менее прочными.

Похожие статьи

• Почему на компьютере появляется ошибка эбу p0171 и как её исправить

Чистка конструкции

Нужно чистить впускной коллектор регулярно, что позволит существенно продлить его срок службы. Рассматриваемая деталь стоит дорого, при длительной эксплуатации в неисправном виде могут выйти из строя важные элементы ДВС. Проводить чистку рекомендуется в случае появления стука. Выполнить работу можно следующим образом:

1. Автомобиль устанавливается на подъемник. Можно провести работу и в обычном гараже, но при использовании подъемника процесс демонтажа существенно упрощается.
2. Перед проведением работы следует продуть двигатель сжатым воздухом. В некоторых случаях проводится механическая очистка наружной поверхности, что позволяет исключить вероятность попадания пыли и песка при сборке внутрь двигателя.
3. Для защиты системы подачи топлива зачастую устанавливается пластиковый кожух. Крепится он при помощи защелок или других крепежных элементов. Пластиковая защита существенно продлевает срок службы устройства.
4. Во многих случаях крепление коллектора проводится специальным винтом. Эта деталь должна выдерживать высокое давление и не менять свое положение при возникновении вибрационной и другой нагрузки. Поэтому закрепляется распределительный впускной коллектор на раме. Если предыдущий демонтаж проводился давно, то есть вероятность окисления крепежного элемента. Упростить его откручивание можно при использовании специальных веществ.
5. Следующий шаг заключается в снятии дроссельной заслонки. Эту работу нужно выполнять аккуратно, так как конструкция восприимчива к механическому воздействию, и даже незначительная деформация приведет к неисправности. При повреждении дроссельной заслонки приходится проводить ее полную замену. О том, как почистить дроссельную заслонку читайте здесь.
6. Снимаются все датчики и трубки. Перед дальнейшим проведением работы нужно отсоединить датчики. Как правило, для этого достаточно отсоединить фишки. Трубки могут крепиться самым различным образом, в большинстве случаев используются хомуты. С фишками следует быть аккуратным, так как они изготавливаются с применением пластика и не могут выдерживать существенное механическое воздействие.
7. Коллектор крепится к мотору несколькими болтами. Если автомобиль эксплуатируется на протяжении многих лет, то для их откручивания нужно использовать специальные антикоррозионные составы.
8. После снятия устройства можно приступить к его разборке. В большинстве случаев коллектор состоит из двух половин, которые соединены двумя болтами. При демонтаже извлекается прокладка (если она не повреждена, то используется повторно).

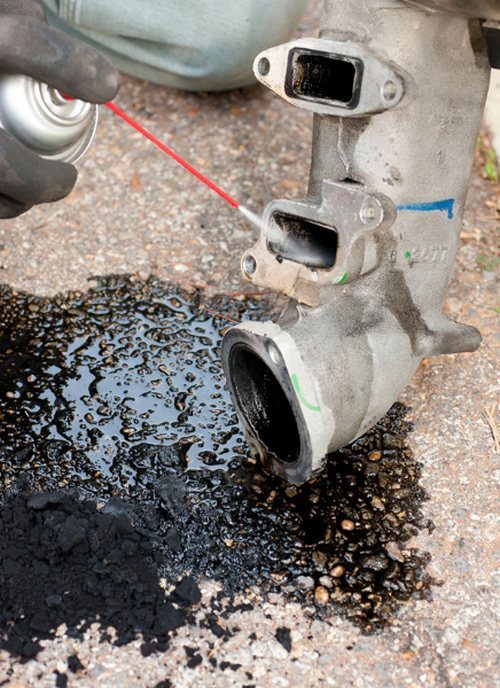

9. После разделения две половинки помещают в емкость со специальным раствором. Грязь практически въедается в используемый материал при изготовлении коллектора. Поэтому для чистки нужно использовать щетку. При сильном загрязнении придется изрядно потрудиться: используются различные инструменты и специальные чистящие вещества.
10. После механической очистки выполняется продувка конструкции сжатым воздухом. За счет этого можно удалить мелкие частицы, которые остаются на поверхности.
11. Перед сборкой всех элементов следует промазать их герметиком. Подобное вещество повышает степень герметизации конструкции. Можно использовать холодную сварку, так как подобное вещество после застывания может выдерживать воздействие высокой температуры и давления.

Отмыть впускной коллектор от сажи можно в течение нескольких часов. После выполнения работы сборка проводится в обратной последовательности

При выборе того, чем промыть впускной коллектор, рекомендуется уделить внимание специальным средствам, которые есть в продаже. При желании можно создать требующийся состав из подручных материалов

Стоит учитывать, что применяемое средство лишь упрощает отделение нагара от поверхности.

Проведение ремонтных работ

Замена коллектора ваз 2114 фото инструкция как заменить коллектор на ваз 2114

Нельзя эксплуатировать автомобиль с поврежденным коллектором. Это связано с тем, что давление может упасть, а в систему — попасть нефильтрованный воздух. Ремонт проводится при полном демонтаже впускной системы или без снятия деталей: все зависит от особенностей неисправности.

Ремонтные работы в большинстве случаев заключаются в заделывании образованной трещины или отверстия. Для этого может использоваться специальный герметик или двухкомпонентная сварка. При выборе наиболее подходящего материала следует учитывать, что конструкция во время работы двигателя подвергается воздействию давления и высокой температуры.

На момент выполнения ремонта коллектора рекомендуется уделить внимание и другим деталям системы подачи топливной смеси. Если датчики и патрубки повреждены, то их также нужно заменить

https://youtube.com/watch?v=7w0CVrE1nqY

Основные признаки загрязнения

Рекомендуется периодически проводить чистку внутренней поверхности. Это связано с тем, что избежать образования сажи на поверхности практически невозможно, при длительной эксплуатации автомобиля коллектор покрывается слоем сажи толщиной в несколько миллиметров. Некоторые признаки также могут указывать на необходимость в проведении чистки:

1. Весь образующийся нагар остается внутри конструкции и со временем накапливается, снижая пропускную способность.
2. Существенно увеличивается показатель расхода топлива. Для того чтобы расход находился в пределе нормы, горючая смесь должна состоять из определенного количества топлива и воздуха. Кроме этого, неправильно обогащенная смесь снижает основные показатели работы ДВС.
3. Снижается мощность, и теряется динамика разгона. Определить падение мощности двигателя довольно сложно, так как это происходит постепенно. Лишь при диагностике транспортного средства можно определить показатель мощности.
4. На низких оборотах может появиться вибрация и тряска. Из-за снижения пропускной способности повышается давление, которое и приводит к вибрации.
5. Автомобиль плохо держит холостой ход, обороты падают. Часто встречается ситуация, когда на холостом ходу двигатель практически полностью глохнет. Это происходит также при плохом обогащении топливной смеси.
6. В некоторых случаях загрязняющие вещества кристаллизуются, откалываются и попадают на клапан. Загрязнение клапанов усложняет их ход, появляются сильный стук и шум. Накапливающаяся масса на клапанах усложняет их ход.

Сильное загрязнение впускной системы происходит по причине высокого потребления масла при повреждении цилиндропоршневой группы. Это еще в большей степени усугубляет сложившуюся ситуацию, двигатель окончательно теряет свои качества.

С этим читают

• Клапан управления заслонкой впускного коллектора
• Способы разделения смесей
• Богатая топливная смесь, признаки, причины
• Причины выстрелов в глушитель: опасно ли это
• Ширина колесных дисков
• Система непосредственного впрыска топлива в бензиновых двигателях: принцип работы
• Причины повышенного расхода топлива. почему повышен расход топлива
• Клапан egr
• Вредно ли гбо для двигателя
• Капает масло на выпускной коллектор

Неисправности впускного коллектора

Общие проблемы с впускным коллектором включают в себя:

• подсос воздуха;
• утечки охлаждающей жидкости или масла;
• снижение потока из-за накопления углерода;
• проблемы с впускными регулирующими заслонками.

В некоторых двигателях впускной коллектор может корродировать или растрескиваться, вызывая утечку вакуума или охлаждающей жидкости. Треснувший коллектор должен быть заменен, если его нельзя безопасно отремонтировать.

Утечки охлаждающей жидкости

В некоторых автомобилях во впускном коллекторе имеются каналы для охлаждающей жидкости, которые могут протекать из-за плохих прокладок или повреждений. Например, эта проблема была довольно распространенной в старых двигателях GM V6.

Если коллектор не поврежден и сопрягаемые поверхности находятся в хорошем состоянии, для решения проблемы обычно достаточно замены прокладок или повторного уплотнения коллектора. Если коллектор поврежден — его необходимо заменить.

Подсос воздуха

Изношенные прокладки впускного коллектора (на фото) часто вызывают утечки вакуума. Это может привести к неровному холостому ходу, остановке, а также к включению индикатора Check Engine. При этом на более высоких оборотах двигатель может работать нормально.

Например, коды неисправностей OBD-II P0171 и P0174 часто вызваны утечками во впускном коллекторе. Если подсос вызван плохими прокладками, ремонт включает снятие впускного коллектора, проверку и очистку монтажных поверхностей и замену прокладок. Посмотрите, например, это видео замене прокладок впускного коллектора на Рено Меган:

Часто источником подсоса воздуха может быть треснувший вакуумный шланг или патрубок, соединяющий впускной коллектор. В этом случае сломанный вакуумный шланг или патрубок необходимо заменить.

Иногда впускной коллектор может деформироваться, вызывая неправильное уплотнение прокладок. Деформированный впускной коллектор необходимо заменить. В некоторых автомобилях утечку вакуума можно определить по шипящему звуку из-под капота.

Отложения углерода

В некоторых двигателях, например, Volkswagen TDI Diesel, отложения углерода внутри впускного коллектора могут вызвать недостаток мощности, пропуски зажигания, дым и увеличение расхода топлива.

Проблемы с отложением углерода чаще встречаются в двигателях с турбонаддувом. Одним из основных симптомов является отсутствие тяги. Забитый впускной коллектор может потребоваться снять и почистить вручную.

В некоторых случаях замена впускного коллектора может оказаться более разумным решением, чем его очистка. Есть много скрытых областей внутри коллектора, которые не могут быть очищены.

Проблемы с заслонками изменения геометрии впуска

Регулирующие заслонки обычно приводятся в действие электрическими или вакуумными исполнительными механизмами. Часто резиновая диафрагма внутри вакуумного привода начинает протекать, и привод перестает работать.

Вакуумный исполнительный механизм легко проверить с помощью ручного вакуумного насоса. Если вакуумный привод пропускает, его необходимо заменить. Вместо насоса можно использовать медицинский шприц.

Блок управления двигателя (ЭБУ) запускает вакуумные приводы, включая и выключая небольшие электромагнитные клапаны контроля вакуума. Эти соленоиды также часто выходят из строя. Соленоиды тоже легко проверить с помощью ручного вакуумного насоса.

Другой распространенной проблемой является случай, когда клапан изменения геометрии впуска залипает из-за накопления углерода или когда клапан деформирован. В этом случае коллектор необходимо заменить.

Например, проблемы с впускным коллектором (регулирующим клапаном) часто встречаются в некоторых двигателях VW / Audi. Volkswagen продлил гарантию на впускной коллектор для определенных автомобилей Audi / Volkswagen 2008-2011 модельного года с двигателями 2.0 TFSI с кодами двигателей CBFA и CCTA.

Во многих автомобилях BMW неисправный клапан DISA, установленный во впускном коллекторе, также является общей проблемой. Посмотрите это видео о проверке клапана DISA в BMW:
