Зачем нужно проводить очистку клапана EGR (ЕГР)?

Немного информации

С позиции экологии, такая система играет позитивную роль, сводя к минимуму производство вредных веществ. Но часто его деятельность приносит немало трудностей автомобилистам. Проблема заключается в том, что этот аппарат вместе со впускным коллектором и рабочими датчиками в ходе деятельности может покрываться нагаром, а это приводит к ухудшению работы двигателя. В связи с этим автовладельцы зачастую отдают предпочтение не ремонту и чистке, а глушению системы.

Расположен клапан EGR непосредственно на двигателе машины. Его месторасположение может отличаться в зависимости от модели, однако, необходимо отталкиваться от местонахождения впускного коллектора. С его стороны идет отвод трубы. Агрегат может располагаться и на впускном коллекторе, поверх блока дроссельных заслонок или во всасывающем тракте.

Как почистить клапан ЕГР?

Вы можете почистить клапан EGR в своем автомобиле без обращения к автомеханикам. Все, что вам потребуется, это несколько рабочих инструментов, немного смазки и качественный очиститель системы EGR.

1. Безопасность прежде всего. Всегда начинайте с парковки автомобиля на ровной поверхности. Поставьте автомобиль в режим парковки и активируйте стояночный тормоз. Заглушите двигатель автомобиля. Отсоедините кабели на отрицательной клемме автомобильного аккумулятора.

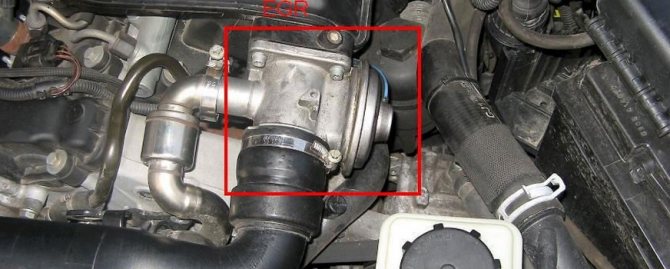

2. Найдите клапан рециркуляции отработавших газов в вашем автомобиле. Существует три типа клапанов рециркуляции выхлопных газов, которые устанавливаются в зависимости от модели и марки автомобиля. Рекомендуем обратиться к технической документации авто. В руководстве к автомобилю вы найдете информацию о типе установленного клапана EGR, а также о его точном расположении под капотом.

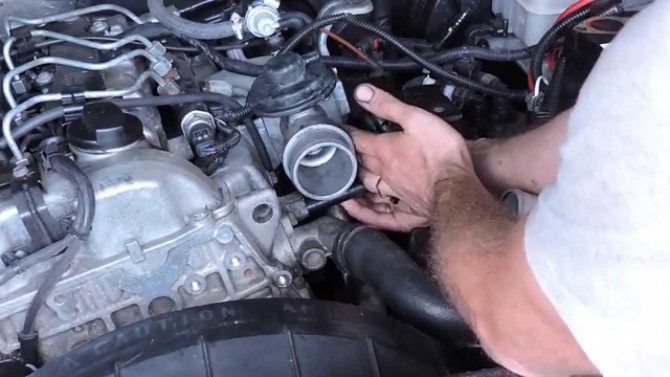

3. Снимите клапан рециркуляции отработавших газов. Некоторые из этих устройств могут быть труднодоступны. На пути к нему могут располагаться разные шланги и детали двигателя.

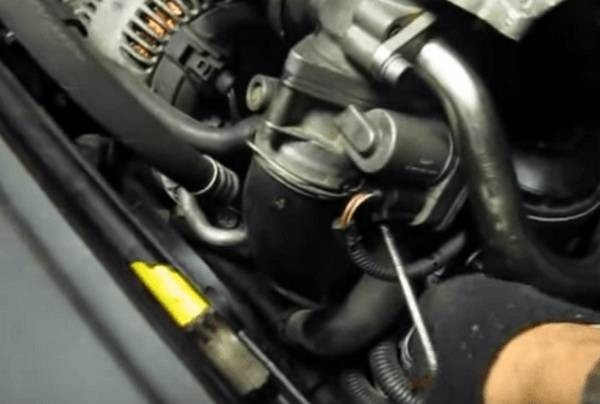

4. Отсоедините электрические разъемы, которые могут быть подключены к клапану. Распылите WD40 на болты, чтобы их было легче открутить, после чего снимите крепежные болты клапана. Некоторые устройства поставляются с 2 болтами, другие — с 4. Проверьте, имеет ли клапан EGR также трубу, ведущую к выпускному коллектору. Если есть, отсоедините ее от выпускного коллектора.

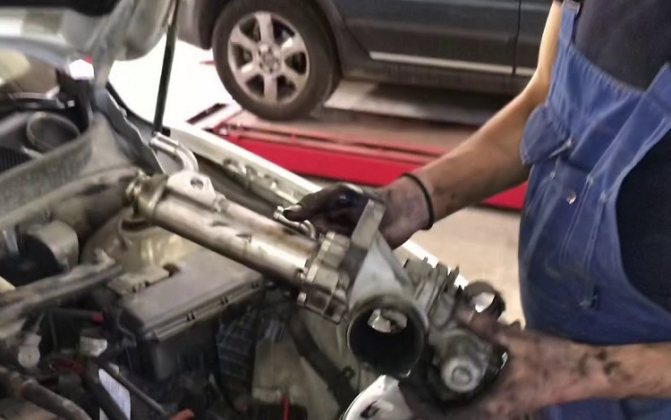

5. Снимите клапан, включая прокладку. Проверьте состояние прокладки. Если есть трещины или признаки неравномерного износа, замените ее.
6. Приступайте к очистке клапана EGR. Подготовьте пару кислотостойких перчаток, защитные очки и маску. Помните, что вы будете удалять углеродистые отложения с разных участков клапана, которые не стоит вдыхать.
7. Распылите очиститель для EGR на углеродистые отложения. Хорошей альтернативой очистителю системы EGR является очиститель карбюратора. Избегайте попадания раствора на электрические компоненты или пластиковые детали.
8. Используйте жесткую щетку, чтобы очистить поверхность от нагара. Обязательно удалите отложения с поверхности клапана и его входных и выходных отверстий. Повторно по очищаемым поверхностям можно пройтись мягкой щеткой, а затем протрите тканью или ветошью. При сильном загрязнении, возможно придется повторить процесс очистки несколько раз.
9. Если нагар трудно удалить даже с помощью щетки, вы можете замочить клапан в очистителе на пару минут. Старайтесь не погружать в состав пластиковые и электрические детали.

Все необходимые автозапчасти можно приобрести в магазине IXORA, а подобрать подходящую деталь могут профессиональные менеджеры.

* Применяемость деталей конкретно для Вашего автомобиля уточняйте у менеджеров по телефону (звонок по России бесплатный).

Что представляет собой клапан ЕГР

По клапану EGR поступает небольшое количество отработанных газов во впускной коллектор. Затем они соединяются с кислородом и топливом, а затем отправляются в цилиндры двигателя вместе с топливной смесью.

Объем газа рассчитывается специально разработанной программой, которая заложена в ЭБУ. Данные на монитор компьютера поступают с датчиков, а затем следует принятие программой того или иного решения. В основном это датчики температуры охлаждающей жидкости, абсолютного давления, положения дроссельной заслонки, расходомер воздуха, а также датчик температуры воздуха на впускном коллекторе и др. Но система не может работать непрерывно.

Самые первые клапаны являлись пневмомеханическими: управление ими происходило за счет разрежения впускного коллектора. Через некоторое время их начали делать электропневматическими, а затем полностью электронными.

В случае если в машине присутствует электронная система ЕГР, это значит, что ее управление осуществляется с помощью ЭБУ. Эта система может иметь цифровые клапаны 2-х типов: с 2 или 3 отверстиями. Их открытие и закрытие осуществляется благодаря рабочим соленоидам. Двухотверстный клапан обладает тремя уровнями рециркуляции, а трехотсерстный — соответственно, семью.

Наилучшим видом такого агрегата выступает тот, уровень открытия которого производится благодаря шаговому электродвигателю, гарантирующему постепенную регулировку газового потока. На сегодняшний день отдельные системы оснащены собственным регулятором охлаждения газов. Они дают возможность значительно уменьшить степень отработанного оксида азота.

Система рециркуляции выхлопных газов

В прошлой статье мы говорили о том, что за последние 20 лет двигатели становятся более легкими, экологичными, но при этом более мощными. Для этих целей производители силовых агрегатов увеличили рабочую температуру, что вполне предсказуемо ударило по темпам деградации масла, старения пластиковых и резиновых деталей мотора, а также повысило износ цилиндропоршневой группы. Управляемый термостат не слишком повлиял на ситуацию, потому что система охлаждения обладает инертностью, она не успевает за увеличением температуры мотора, которая под нагрузкой оказывается выше оптимальной.

Для решения проблемы автоконцерны предложили внедрение клапана рециркуляции выхлопных газов, он же клапан EGR. Он установлен на большинстве автомобилей после 2010 года выпуска. На современных моторах клапан EGR управляется электронно от ЭБУ, поэтому может осуществлять полное или частичное открытие рециркуляционного тракта.

Изначально система EGR воспринималась как экологическое новшество, снижающее токсичность выхлопа, а конкретно содержание оксидов азота, которое возросло вместе с ростом рабочей температуры моторов. Однако это справедливо для дизелей, а для бензиновых двигателей основная задача системы EGR — именно снижение температуры внутри камеры сгорания на средних нагрузках: часть кислорода замещается отработавшими газами, градусы внутри камеры сгорания падают. Для производителей тотальное введение рециркуляции выхлопных газов стало решением, убившим двух зайцев, а для многих российских автомобилистов – просто необязательной деталью, которую, как катализатор, можно вырезать.

Разберемся с проблемами, которые добавило появление EGR автовладельцам. В России на многих современных автомобилях этот элемент системы уже после 20 000 км пробега начинает сбоить. По данным опытных сервисменов, которые проходили обучение в дилерских центрах Европы, там проблема стоит не так остро: естественный механический износ клапана обычно наступает после 60 000 – 80 000 км пробега. Все зависит от качества топлива, которое способствует увеличению сажи в выхлопе.

Получается, что из-за низкосортного бензина применение EGR приводит к попаданию большого количества сажи из выхлопных газов во впускную систему. Ускоренный износ поршневых колец, забивание каналов, а также неполное сгорание с еще большим образованием сажи – вот чем это чревато. Сажа вместе с маслом (о том, откуда масло в выхлопе, мы писали в предыдущей статье) оседает на штоке клапана, стенках, самой магистрали, впускном коллекторе и находящихся внутри него датчиках, что приводит к нестабильной работе мотора, а также поломке EGR. Круг замкнулся.

Простая иллюстрация: надежный японский мотор 1KD-FTV. Вариант Евро-3 имеет небольшой объём рециркуляции отработавших газов, а ресурс двигателя официально составляет более 500 000 км. Этот же силовой агрегат в более экологичном исполнении, где отработавшими газами замещается почти весь избыточный воздух, из-за ускоренного износа ЦПГ имеет ресурс 100 000-150 000 км. Таких примеров десятки.

Очевидное решение – периодически чистить клапан с его каналами, но для большинства машин это сделать довольно сложно, поэтому сажа копится. Клапан EGR может прогореть, но до этого доходит редко только у автомобилей, где сама его конструкция невероятно надежна. Самая частая поломка EGR — клин в каком-то одном положении. Открытое положение чревато тем, что все отходы горения прямиком летят внутрь цилиндров, особенно на высоких оборотах или при большой нагрузке. Закрытый клапан передает «мозгам» некорректные показания, а те на основе этих данных могут вносить изменения в работу других систем двигателя.

Другой вариант — клапан начинает двигаться рывками. Исправный клапан EGR должен обеспечивать плавное перемещение штока, но, если он «скачет», информация передается на ЭБУ, а система работает некорректно. Бывают машины, где соленоид движется за счет шагового электропривода, он тоже может выйти из строя, как и вся цепь управления его работой.

Что еще усугубляет ситуацию? Несвоевременное техобслуживание двигателя. Практически любые поломки влияют на процесс сгорания топлива, следовательно, на работу системы рециркуляции газов. Сюда же — замена фильтров или масла с большими интервалами, использование низкосортного или контрафактного лубриканта, отсутствие промывки системы смазки. Третья причина – режим эксплуатации, особенно вредны короткие поездки, свойственные для города или стояние в пробках.

Вишенка на торте – сложность диагностики и поиска причины выхода из строя этого узла. Симптомов, характерных именно для неполадок EGR, нет, а до его проверки дело доходит далеко не в первую очередь.

Многие автовладельцы, заимев проблемы с EGR, узнают стоимость ремонта и предпочитают заглушить клапан. Тоже вариант, хоть не слишком экологичный. Нюанс в том, что делать это нужно правильно, чтобы ДМРВ с датчиком кислорода не оценили ситуацию как слишком большой расход воздуха, иначе ЭБУ даст команду корректировать топливную смесь для наращивания впрыска топлива.

Как можно продлить жизнь EGR? Во-первых, следить за исправностью двигателя, соблюдать адекватные режимы работы. Во-вторых, регулярно осуществлять профилактику, особенно важна промывка масляной системы. В-третьих, очень важно заправляться только на проверенных АЗС, потому что некачественное горючее — это самый злейший враг клапана рециркуляции отработанных газов. Не лишними будут меры по улучшению качества топлива и качества сгорания рабочей смеси. В ассортименте LAVR для этих целей есть Октан-корректор, Цетан-корректор, а также универсальный Усилитель моторного топлива.

Причины и последствия поломки

Чаще всего сталкиваются с такой неисправностью, как разгерметизация аппарата. Это приводит к неконтролируемому подсосу воздуха в коллектор. Если машина оснащена двигателем с расходомером воздуха, то подобная ситуация может привести к обеднению смеси топлива. При наличии датчика давления воздушного потока она становится переобогащенной, что ведет к повышению давления на впускном коллекторе. В случае если мотор оснащен обоими видами датчиков, то на холостых оборотах он получит чрезмерно обогащенную топливную массу, а при других режимах, наоборот, обедненную.

На втором месте по распространенности находится проблема загрязнения аппарата. Следует заметить, что любой, даже самый незначительный сбой в действии мотора чреват риском появления загрязнений.

Причиной появления неисправностей может служить одна из следующих ситуаций:

• Обильное прохождение через клапан выхлопных газов.
• Малое количество выхлопных газов, проходящее через него.
• Разгерметизация корпуса клапана.

О неполадках в клапане EGR могут свидетельствовать некоторые сигналы, главными из которых выступают:

• Рывковые движения автомобиля.
• Частая остановка двигателя.
• Пропуски воспламенения.
• Неустойчивая работа двигателя на холостом ходу.
• Снижения степени разрежения в коллекторе, в связи с чем действия двигателя происходят на обогащенной топливной смеси.

Часто при значительном сбое в действии клапана рециркуляции отработанных газов система дает знать об этом при помощи лампочки чека.

Нужно ли чистить клапан ЕГР: первые признаки загрязнений

Несмотря на тот факт, что механизм устанавливается на силовые агрегаты разного типа, признаки значительного загрязнения клапана ЕГР у них практически идентичны. Зачастую источником всех проблем является низкое качество горючего, которым автовладельцы заправляют транспортные средства. Если это приведет к возникновению большого количества сажи и нагара, могут возникнуть следующие ситуации:

• теряется мощность силовой установки;
• значительно возрастает расход горючего;
• транспортное средство теряет динамические характеристики — с трудом разгоняется, плохо управляется даже на небольших оборотах;
• силовой агрегат начинает работать нестабильно — появляются рывки во время набора скорости и движения, плавают обороты на холостом ходу.

Важно отметить, что чистка клапана EGR не всегда помогает с устранением одного или нескольких из вышеперечисленных проблем. Это связано с тем, что указанные признаки могут касаться других систем и узлов автомобиля, а сам клапан ЕГР будет оставаться сравнительно чистым и работоспособным.

Прежде чем почистить клапан ЕГР, автовладельцам рекомендуется провести компьютерную диагностику транспортного средства, чтобы проверить силовую установку на наличие других проблем. После этого вы точно будете знать, нужна ли чистка EGR-клапана в принципе.

Проверка работы EGR

Во время проверки нужно осмотреть, в каком состоянии находятся трубки, электрические провода, и другие составляющие. При наличии пневматического клапана следует применять вакуумный нанос для его запуска. Для комплексной проверки необходимо использовать специальное оборудование, дающее возможность вычислить код ошибки. Для проведения такой диагностики следует знать технические параметры аппарата для выявления расхождений в заявленных и полученных данных.

Последовательность проведения осмотра:

• Отсоединить вакуумные шланги.
• Продуть аппарат таким образом, чтобы сквозь него не прошел воздух.
• Разъем отсоединить от электромагнитного клапана.
• Подать питание от аккумулятора к прибору при помощи проводов.

Если проверка подтвердила, что аппарат не подлежит дальнейшему использованию, в таком случае потребуется приобрести новый и установить его. Зачастую необходимо просто заглушить этот агрегат.

Глушение аппарата

Затем необходимо открутить клапан, а в определенных моделях — коллектор впускания, произвести чистку клапанов, затем отыскать прокладку, установленную на месте крепления аппарата, а на ее место установить уже готовую заглушку, изготовленную собственными руками или приобретенную в автомагазине.

В момент сборки имеющаяся прокладка и новая заглушка должны совместиться. Скреплять все детали при помощи болтов необходимо очень осторожно, ведь произведенные в промышленных условиях заглушки довольно хрупкие. После установления заглушки в цилиндрах может повыситься температура, что чревато образованием трещин ГБЦ.

Затем нужно выключить вакуумные шланги и поместить в них заглушки. В самом конце следует провести чип-тюнинг, иначе говоря, произвести изменения в прошивке ЭБУ, чтобы система не выдавала ошибку.

Чистка устройства

Прежде всего нужно убрать клеммы и разъем с аккумулятора, затем необходимо ключом отвинтить болты, держащие аппарат, и вынуть его. Внутренние части аппарата следует замочить в средстве для промывки карбюратора. Промывается коллекторный канал с использованием трубки и специального очистителя. Этот процесс длится от 5 до 10 мин. Можно сделать около пяти таких подходов, смотря до какой степени он загрязнен.

За то время, пока промывался коллектор, клапан, замоченный в промывке, уже успел отмочиться. Теперь можно приступить к его разборке, предварительно открутив болты. Используя притирочную пасту, необходимо сделать притирку аппарата. После окончания этой процедуры нужно все аккуратно помыть, просушить все детали и заново их собрать.

После этого следует провести проверку на герметичность, для чего в один из отсеков заливается керосин. Если за пять минут он не перетечет в другое отделение, то можно считать клапан герметичным. Если это все-таки произошло, то процесс сборки придется повторить заново, только на этот раз наоборот.

Советы по чистке клапана EGR

• Шток клапана ЕГР нельзя чистить металлическими предметами, в образовавшиеся поры еще больше забивается сажа, и механизм быстрее выходит из строя.
• Если КР и его трубки сильно забиты копотью, скорее всего, в таком же состоянии находится и дроссельная заслонка. Поэтому необходимо произвести чистку не только клапана, но и дроссельного узла.
• На дизельных двигателях при чистке системы рециркуляции следует заодно снимать впускной коллектор. Как правило, в нем скапливаются значительные отложения, их тоже необходимо удалять.
• При высвечивании на панели приборов ошибки «клапан EGR» необязательно неисправность заключается в засорении системы рециркуляции. Сначала следует провести компьютерную диагностику, чтобы определить точную причину неполадки.

Как поменять аппарат

Довольно часто при сбоях в работе клапана приходится его заменять новым. Перед тем как поменять этот агрегат, следует провести некоторые процедуры, относящиеся к ЭБУ, например, удаление информации, чтобы программа «пропустила» новый клапан и не показывала ошибку. Для этого необходимо прибегнуть к следующим процедурам:

• Проверке вакуумных шлангов рециркуляционной системы.
• Проверке функционирования датчика EGR и системы в целом.
• Замене датчика ЕГР.
• Выявлению проходимости магистрали для рециркуляции газов.
• Очистке штока клапана от нагара.
• Снятию кода сбоев ЭБУ и тестированию функционирования нового аппарата.

Замену этого аппарата можно рассмотреть на примере модели Фольксваген Пассат В6. Последовательность работ в нем будет таковой:

• Отсоединение разъема датчика положения тарелки клапана.
• Ослабление хомутов и снятие шлангов охлаждения со штуцеров аппарата.
• Раскрутка обоих винтов для впускания и выпускания газов непосредственно к клапану.
• Аппарат прикрепляется к двигателю благодаря кронштейну, силовому болту и двум винтам М8. Поэтому их следует открутить, изъять старый агрегат, заменив его новым и прикрутив винты назад.
• В завершение необходимо подключить аппарат к ЭБУ и обязательно адаптировать его с использованием определенного программного обеспечения.

Квалифицированные специалисты из станции техобслуживания возьмут за нее около 4000−5000 руб. Сам клапан ЕГР обойдется в 1500 — 2000 руб. и более. Зная, как промыть клапан ЕГР своими руками, можно значительно сэкономить на этой процедуре.

Чистка клапана EGR на автомобилях Шкода

В качестве примера рассмотрим чистку КР на модели чешского легкового авто Skoda Superb 2, это марка выпускается с 2008 года. На автомашине устанавливаются двигатели VAG, практически такие же, как на Ауди или Фольксваген.

На дизеле 2.0 л TDI чистка клапана EGR Superb 2 также производится со снятием дроссельного узла:

• чтобы удобнее было добраться до деталей, демонтируем впускные патрубки;
• отверткой поддеваем штекер с проводами, отсоединяем его от узла;



• при снятии штекера следует внимательно осмотреть провода – они нередко перетираются, и ошибка по клапану ЕГР также может выскакивать из-за проводки;
• отворачиваем два болта охладителя EGR (трубка в верхней части клапана справа);
• отсоединяем вакуумную трубку (материал жесткий, поэтому ее можно немного нагреть, чтобы она легче снималась);
• отсоединяем от клапана нижнюю трубку;
• шестигранником на 5 откручиваем три крепления самого устройства.

После снятия очищаем снятый узел с помощью средства для очистки карбюраторов, для удобства разъединяем клапан ЕГР с дроссельным узлом, нужно открутить два болтика (под внутренний шестигранник на 5).
