В статье рассмотрим, как рассчитать площадь окраски труб, что важно для их подготовки к эксплуатации. Правильный расчет позволяет оптимизировать расход краски и обеспечить долговечность покрытия, защищая трубы от коррозии и других воздействий. Знание методов расчета поможет профессиональным строителям и любителям избежать лишних затрат и достичь качественного результата.
С чего начать
Расход краски определяется не только габаритами трубы, но и материалом, из которого она изготовлена, а также ее формой.
Наиболее распространенными являются трубы цилиндрической формы. Однако существуют и другие варианты:
- Прямоугольные. Внешне они напоминают обычный брус и часто называются профильными.
- Конусные. Название говорит само за себя, такие трубы встречаются довольно редко и используются в системах нагнетания давления.
- Гофрированные.
- Для канализационного оборудования. Это крупные цементные кольца.
Габариты труб каждого типа соответствуют стандартам, установленным в специализированных документах.
Эксперты в области строительных материалов подчеркивают важность точного расчета площади окраски труб для достижения оптимального результата. Для этого необходимо учитывать не только диаметр и длину труб, но и их форму. Например, для круглых труб площадь рассчитывается по формуле S = πdL, где d — диаметр, а L — длина. В случае с квадратными или прямоугольными трубами используется формула S = 2(hL + wL), где h — высота, а w — ширина. Также важно помнить о том, что поверхность труб может иметь различные текстуры, что влияет на количество необходимой краски. Эксперты рекомендуют проводить предварительные замеры и учитывать коэффициенты, связанные с поглощением материала, чтобы избежать недоразумений и перерасхода краски.
Как это делается
Для определения расхода краски можно воспользоваться различными геометрическими формулами. Эти формулы будут варьироваться в зависимости от типа трубы.
| Вид трубы | Формула для расчета площади поверхности | Примечания |
|---|---|---|
| Круглая труба (наружная поверхность) | $S = \pi \cdot D \cdot L$ | $D$ — наружный диаметр трубы, $L$ — длина трубы. |
| Круглая труба (внутренняя поверхность) | $S = \pi \cdot d \cdot L$ | $d$ — внутренний диаметр трубы, $L$ — длина трубы. |
| Круглая труба (полная поверхность) | $S = \pi \cdot (D + d) \cdot L + 2 \cdot \frac{\pi}{4} \cdot (D^2 — d^2)$ | Для труб с открытыми торцами. Вторая часть формулы — площадь торцов. |
| Прямоугольная труба (наружная поверхность) | $S = 2 \cdot (a + b) \cdot L$ | $a$ и $b$ — стороны прямоугольного сечения, $L$ — длина трубы. |
| Квадратная труба (наружная поверхность) | $S = 4 \cdot a \cdot L$ | $a$ — сторона квадратного сечения, $L$ — длина трубы. |
| Овальная труба (приближенно) | $S \approx \pi \cdot \frac{3}{2} \cdot (a + b) \cdot L$ | $a$ и $b$ — полуоси овала. Приближенная формула. |
| Труба с фланцами | $S_{общая} = S_{трубы} + S_{фланцев}$ | Площадь фланцев рассчитывается отдельно как площадь кольца: $S_{фланца} = \frac{\pi}{4} \cdot (D_{фланца}^2 — D_{трубы}^2)$. |
| Труба с ребрами жесткости | $S_{общая} = S_{трубы} + S_{ребер}$ | Площадь ребер рассчитывается как сумма площадей их поверхностей. |
Интересные факты
Вот несколько интересных фактов о расчете площади окраски различных видов труб:
-
Форма и размер труб: Площадь окраски труб различной формы (круглые, квадратные, прямоугольные) рассчитывается по разным формулам. Например, для круглой трубы площадь боковой поверхности можно вычислить по формуле (S = 2\pi rh), где (r) — радиус трубы, а (h) — высота (длина) трубы. Это важно учитывать, так как форма трубы влияет на количество необходимой краски.
-
Коэффициент потерь: При расчете площади окраски стоит учитывать коэффициент потерь, который может составлять 10-20% из-за неравномерного нанесения краски, капель и других факторов. Это особенно актуально для труб с неровной поверхностью или сложными соединениями, где краска может расходоваться неравномерно.
-
Специфика материала: Разные материалы труб (металл, пластик, бетон) могут требовать различных типов краски и методов нанесения. Например, для металлических труб может потребоваться предварительная обработка поверхности (грунтовка), что также влияет на расчет общей площади окраски и количество используемой краски.

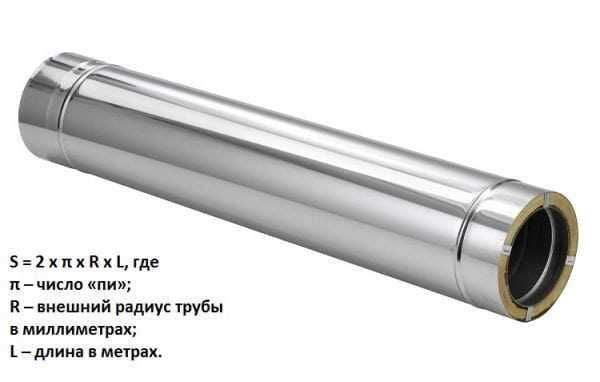

Цилиндрические
Площадь цилиндрического объекта вычисляется по следующей формуле: S = 2 * π * R * L. В данной формуле используются следующие обозначения:
- π – число «пи»,
- R – внешний радиус трубы, измеряемый в миллиметрах,
- L – длина трубы в метрах.
Например, если длина трубы составляет 10 метров, а ее диаметр равен 60 миллиметрам, то площадь поверхности будет равна 1.88 м². Информацию о расчетах для распространенных диаметров труб можно найти в специальных таблицах или воспользоваться нашим калькулятором.
Зная площадь поверхности, необходимую для покраски, а также характеристики выбранной краски, можно легко рассчитать ее расход.
Читайте также:
Цилиндрические канализационные
Площадь таких конструкций рассчитывается по ранее упомянутой формуле, с одним важным отличием – они имеют большие размеры. В расчетах принимается высота 90 см, что делает эти кольца наиболее распространенными для установки канализационных систем. Внешний диаметр может варьироваться от 70 до 200 см. Приведем несколько примеров:
- При диаметре 70 см площадь составит 1.99 м².
- Если диаметр равен одному метру, площадь будет равна 2.83 м².
- Для самых крупных изделий (диаметр – два метра) площадь поверхности, предназначенной для окраски, составит 5.65 м².

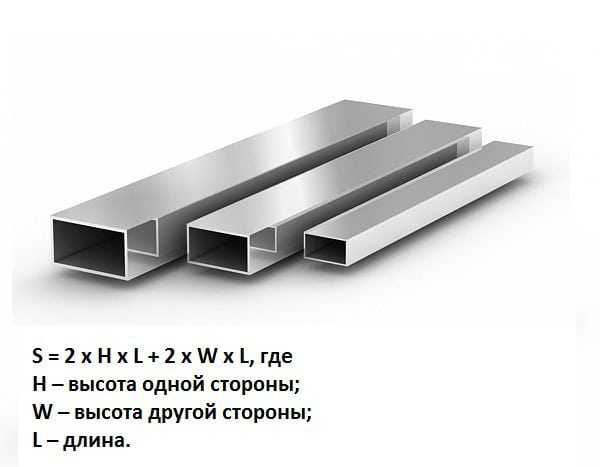

Профильные
Для того чтобы вычислить площадь, которую необходимо окрасить на профильной трубе, следует учитывать следующие параметры:
- H – высота одной из сторон,
- W – высота другой стороны,
- L – длина трубы.
Для выполнения расчетов применяется следующая формула: S = 2 * H * L + 2 * W * L. Если длина трубы составляет 10 метров, а высоты сторон равны 5 и 10 см, то общая площадь для окраски составит три квадратных метра.
В форме конуса
В большинстве случаев такие конструкции представляют собой усеченный конус. Площадь боковой поверхности можно вычислить по следующей формуле: S = π * (R1 + R2) * L. В данной формуле используются следующие параметры:
- R1 – радиус меньшего основания,
- R2 – радиус большего основания,
- L – образующая усеченного конуса, то есть длина стенки от узкой части к широкой.
Если размеры конструкции составляют десять метров, а диаметры – три и шесть сантиметров, то площадь, подлежащая окрашиванию, будет приблизительно полтора квадратных метра.

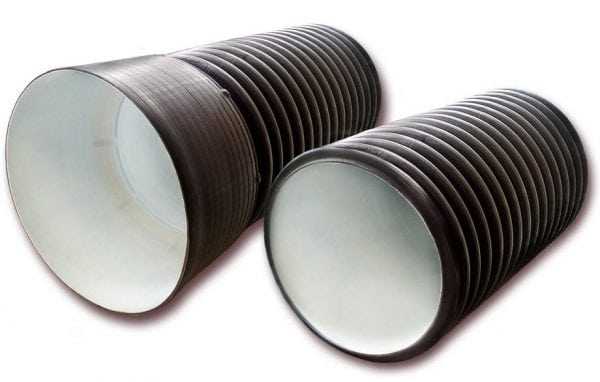

Гофрированные
Определение площади окраски гофрированной трубы представляет собой довольно сложную задачу. Специалисты советуют фиксировать все полученные значения в таблице для удобства.
Для начала нужно определить следующие параметры:
- радиус скругления – A,
- проекции прямых участков на длину и диаметр (B и D),
- шаг гофрированной части – C,
- угол наклона ровной части – E,
- высота гофрированного участка – F,
- линия, по которой изделие может растягиваться, – G.
Гофрированная труба, по сути, является цилиндром, который можно растянуть вдоль линии G.
Расчеты проводятся следующим образом:
- Предположим, что радиус A составляет 3 мм. Скругленная часть вычисляется по формуле 2 x π x A. В этом случае она составит 18.84 мм.
- Значение D нужно удвоить. Пусть оно будет равно 20 мм.
- Учитывая вышеуказанные данные, можно определить, что длина гофры в растянутом состоянии составит 38.84 мм.
- Убирая угол наклона, можно вычислить значение E. Оно равно удвоенному диаметру, то есть 12 мм.
- Длина изделия составляет 10 м. Зная это, можно подсчитать количество складок, разделив длину на шаг. В итоге получится 866 штук.
- Теперь, зная все эти размеры, можно рассчитать длину изделия в растянутом виде. Для этого 866 нужно умножить на 38.84 мм. В результате длина растянутой гофры составит 33.64 м.
- Если диаметр гофры в растянутом состоянии равен, например, 52 мм, то площадь для покраски будет составлять 54.92 м².
Калькулятор расчета площади труб
Тип трубы:
— Цилиндрическая
— Квадратная
— Профильная (прямоугольная)
— Конусообразная
Длина трубы:
— м
— см
— мм
Диаметр трубы:
— мм
— см
— м
Сторона трубы:
— мм
— см
— м
Ширина трубы:
— мм
— см
— м
Высота трубы:
— мм
— см
— м
Диаметр меньшего круга:
— мм
— см
— м
Диаметр большего круга:
— мм
— см
— м
Расход на квадратный метр:
— кг
— л
Необходимо рассчитать площадь и расход.
Чем и как покрасить?
После определения площади окрашиваемой поверхности и расчета необходимого количества материала можно приступать к выбору красящего состава. Для покраски труб применяются различные виды красок:
- Акриловая эмаль. Она содержит органические растворители и образует на поверхности прочное и блестящее покрытие.
- Алкидная эмаль. Обладает широким ассортиментом цветовых решений и создает долговечное покрытие, которое не трескается и не стирается.
- Водно-дисперсионные составы. Эти краски сохнут быстрее остальных и не имеют резкого запаха. Перед их применением рекомендуется предварительно обработать поверхность труб грунтовкой.
- Масляная краска. Используется для таких работ крайне редко.
Первым этапом необходимо нанести грунтовку. Она защитит поверхность от коррозии и улучшит сцепление с краской. После того как грунтовка высохнет, следует нанести два слоя красящего состава.
Ручной расчет расхода краски может оказаться непростой задачей, так как потребуются знания некоторых геометрических формул. Перед началом расчетов важно произвести замеры конструкции. Для упрощения процесса можно воспользоваться готовыми таблицами или специальным калькулятором для определения площади поверхности труб.
Ошибки при расчете и их последствия
При расчете площади окраски труб важно учитывать множество факторов, чтобы избежать ошибок, которые могут привести к недостаточной или избыточной расходу краски. Ошибки в расчетах могут возникнуть по нескольким причинам, и каждая из них может иметь серьезные последствия.
Одной из наиболее распространенных ошибок является неправильное измерение диаметра трубы. Если диаметр трубы измеряется не по центру, а, например, по краям, это может привести к значительным отклонениям в расчетах. Для цилиндрических труб необходимо использовать формулу для вычисления площади боковой поверхности: S = π * D * H, где S — площадь, D — диаметр, H — высота (длина) трубы. Неправильное значение диаметра напрямую влияет на итоговую площадь и, соответственно, на количество необходимой краски.
Также стоит учитывать, что трубы могут иметь различные формы и конструкции, такие как углы, соединения и другие элементы. Если не учитывать эти детали, расчет площади может быть неполным. Например, если труба имеет несколько изгибов или соединений, необходимо рассчитать площадь каждого элемента отдельно и затем суммировать их. Игнорирование этих аспектов может привести к тому, что некоторые участки останутся необработанными, что в свою очередь может вызвать коррозию и другие проблемы.
Еще одной распространенной ошибкой является неверное определение типа краски и ее расхода на квадратный метр. Разные виды краски имеют разные коэффициенты расхода, и использование неверных данных может привести к недостаточному или избыточному количеству краски. Например, некоторые краски могут требовать нанесения в два слоя для достижения необходимой защиты, что также следует учитывать при расчете.
Кроме того, важно помнить о влиянии условий окружающей среды на процесс окраски. Температура, влажность и другие факторы могут повлиять на адгезию краски и ее расход. Если не учитывать эти условия, можно столкнуться с проблемами, связанными с качеством покрытия, что в конечном итоге приведет к необходимости повторной окраски и дополнительным затратам.
Наконец, ошибки в расчетах могут привести к финансовым потерям. Избыточный расход краски означает дополнительные затраты на материалы, а недостаточный — необходимость повторной покупки и выполнения работы заново. Это не только увеличивает расходы, но и затягивает сроки выполнения проекта.
Таким образом, для того чтобы избежать ошибок при расчете площади окраски труб, необходимо тщательно измерять все параметры, учитывать особенности конструкции и тип краски, а также следить за условиями окружающей среды. Тщательный подход к расчетам поможет обеспечить качественное покрытие и снизить затраты на материалы и работу.
Вопрос-ответ
Как рассчитать площадь окраски?
Рассчитать площадь (S) под покраску по формуле S = P × h.
Как рассчитать количество краски для трубы pdf?
Диаметр трубы в мм (D) = 10″ × 25,4 = 254 мм. Общая площадь поверхности = A × L = 797,814 × 10,000 = 79,781,400 кв. мм. Требуемая толщина сухой пленки (DFT) = 70 мкм = 0,07 мм. Толщина пленки с рантом (WFT) = (DFT/S) = 0,07/0,6 = 0,1167 мм. Кубический мм.
Советы
СОВЕТ №1
Перед началом расчета площади окраски труб, обязательно измерьте их длину и диаметр. Для круглых труб используйте формулу площади боковой поверхности: S = π * d * h, где d — диаметр, h — высота (длина трубы). Это поможет вам получить точные данные для расчета необходимого количества краски.
СОВЕТ №2
Не забудьте учесть дополнительные элементы, такие как фланцы, соединения и другие детали, которые могут увеличить общую площадь окраски. Для этого можно использовать отдельные формулы для расчета площади этих элементов и добавлять их к общей площади трубы.
СОВЕТ №3
При выборе краски учитывайте ее укрывистость, которая указывается на упаковке. Это поможет вам рассчитать, сколько литров краски потребуется для покрытия всей площади. Обычно укрывистость указывается в квадратных метрах на литр, что позволит вам более точно спланировать расход материалов.
СОВЕТ №4
Если вы планируете окраску труб в условиях, где возможны перепады температуры или высокая влажность, выбирайте краски, устойчивые к таким условиям. Это не только продлит срок службы покрытия, но и снизит вероятность необходимости повторной окраски в будущем.
