Как правильно установить буржуйку в гараж?

Что нужно знать перед установкой

Учитывайте, что гаражные печи находятся недалеко от вашей машины и взрывоопасных веществ. Поэтому при их создании нужно использовать чертежи, чтобы в будущем получилась прочная конструкция, безопасная для вас. Учитывайте следующие нюансы:

• Обычно печи для обогрева гаража размещают напротив двери. Вам понадобится площадка, размером на 0,5 м больше в каждую сторону, чем печь в гараж — это уменьшит риск возникновения пожара;
• Поскольку огонь внутри изделия будет выжигать кислород, создавая при этом дым и токсичные вещества — нужна вентиляция. Она также необходима вашему автомобилю, чтобы он не пострадал от конденсата, который появляется с отопителями для гаража;
• Не ставьте легко воспламеняемых предметов на расстоянии 0,5 м от печи.

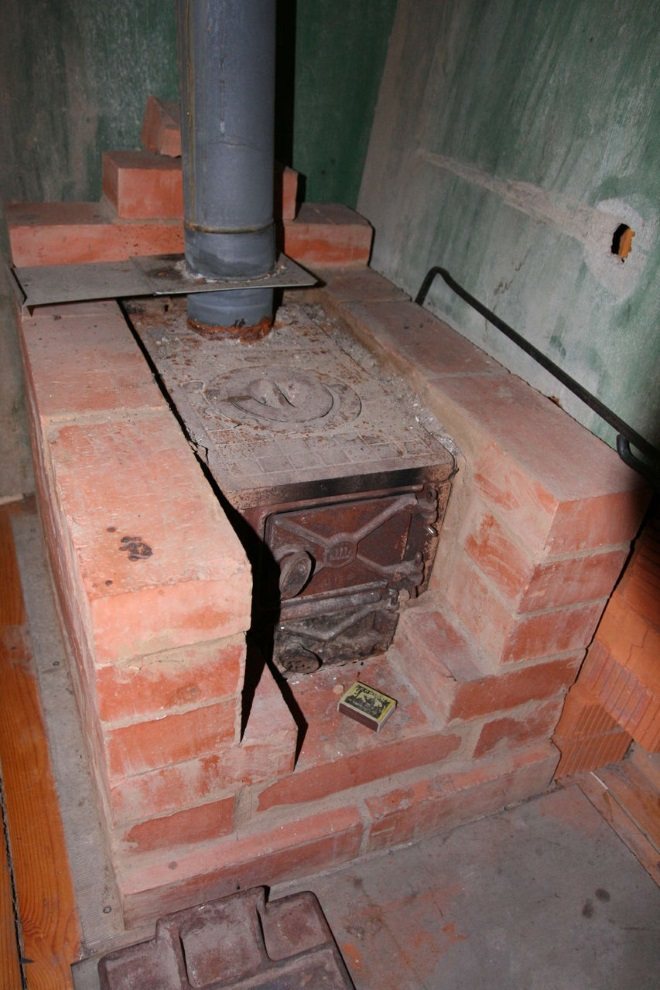

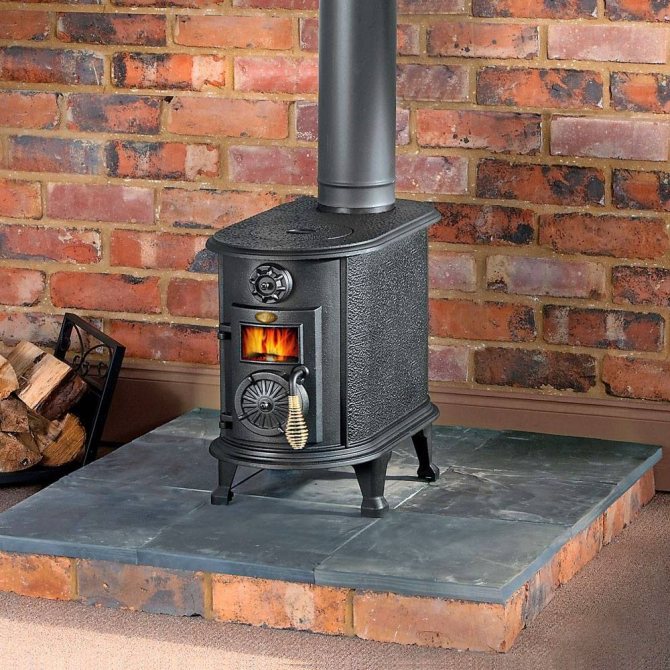

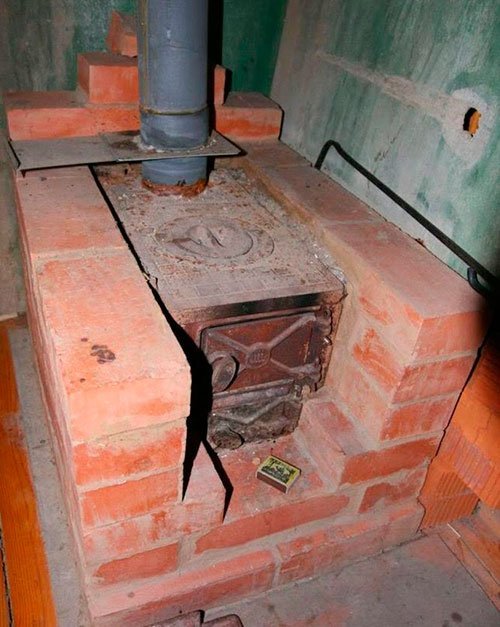

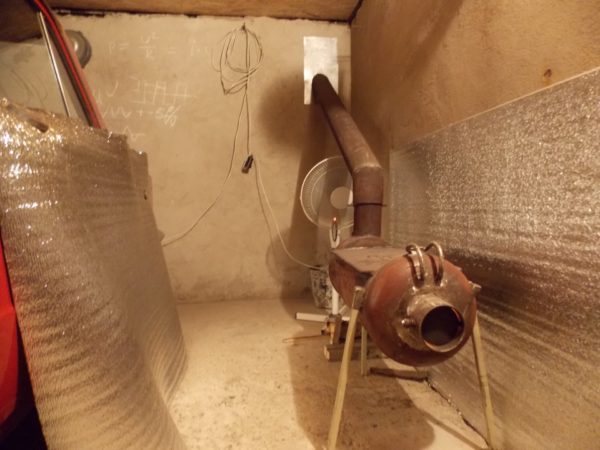

Пример оборудования места печки

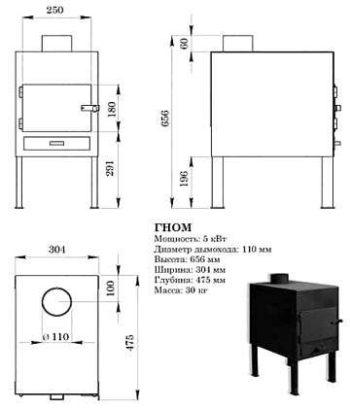

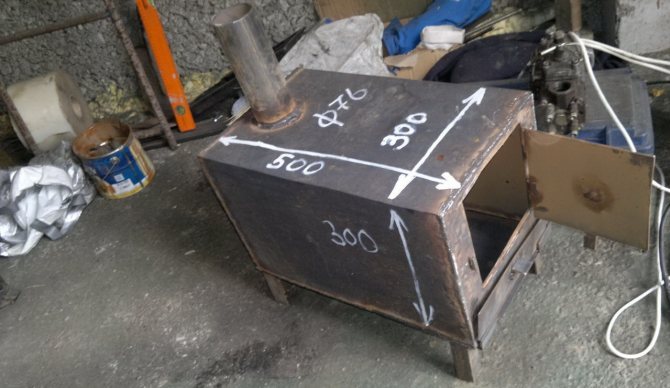

Расчет основных параметров с чертежами и размерами

Как и для всякого непростого механизма, для печи важна правильная конструкция всех элементов. Рассмотрим подробнее, как можно самостоятельно спроектировать буржуйку в гараж.

Труба

Главным критерием является диаметр. Чтобы печной воздух не исчезал, а нагревал помещение, необходимо, дабы пропускная способность дымохода была меньше, чем производительность топки. Диаметр должен быть в 2,7 раза больше объема топки, в соотношении миллиметры:литры.

В случае установки колосников высоту топки считают от верха колосниковой решётки.

Экран

Так как топливо должно сгорать путём частичного пиролиза, то для этого требуется очень высокая температура. В таком случае на помощь придет металлический экран по бокам и сзади печи. Его нужно монтировать на расстоянии 50-70 мм от стен буржуйки.

Подстилка

Угроза возникновения пожара всё ещё остается. С этой целью, а также ради повышения теплоотдачи перед монтажом буржуйки у основания создают подстилку. Она состоит из асбестового листа или же базальтового/каолинового картона, толщиной от 6 мм, на который кладут металлический лист с выносом от 600 мм (или хотя бы от 350 мм).

Дымоход

В дымоходе две части:

Будет ЖАРКО! БУРЖУЙКА ДЛЯ ГАРАЖА своими руками

Виды печей

В случае если печки в гараж соответствуют вышеприведённым параметрам, дальше их относят к одному из видов, в зависимости от типа топлива для разогрева:

• Самодельная печка в гараж с газовым отоплением — выбирается, если есть возможность подвести газ из центрального отопления. Может взорваться в случае утечки газа. Обходится дорого, в связи с повышением цен на топливо в зимний период, зато хорошо согревает;
• Электрическая печь — качественный отопитель, но использование обойдётся дорого, если ваш гараж не оснащён автономной солнечной панелью;
• Печь для отопления твёрдыми материалами — комфортная в применении, даёт отменный теплообменник в любое время года.

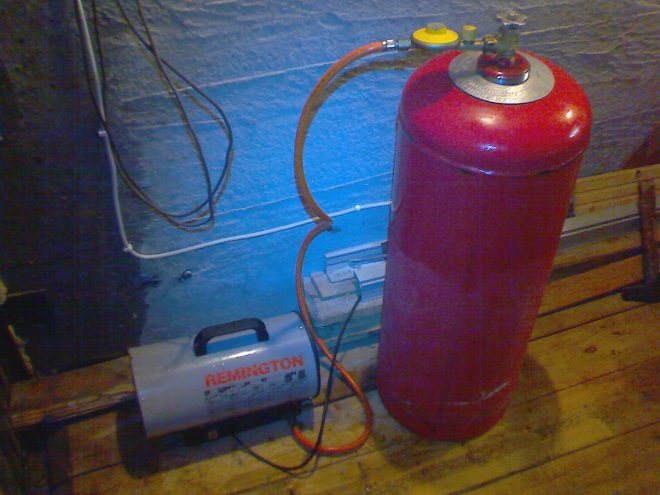

Газовая тепловая пушка

Необходимые материалы и инструменты

Для изготовления печи-буржуйки своими руками понадобятся:

• сварочный инвентор (или любой другой сварочный аппарат, если у вас есть соответствующий опыт);
• зубило;
• мягкая ткань (можно использовать ветошь);
• молоток;
• наждачная бумага (мелкозернистая).

Список материалов же зависит от того, из какой емкости будет изготавливаться печь-буржуйка. Это может быть газовый баллон или молочная фляга. Если есть определенный опыт работы с металлом, то буржуйку можно сделать из листового материала. Однако однозначно нужно позаботиться о наличии:

• огнеупорного кирпича;
• стальных труб;
• металлической проволоки;
• колосников (в некоторых случаях можно обойтись и без них);
• патрубка с флюгаркой;
• дверных шарниров.

Сложим печь из кирпича

Рассмотрим наиболее трудоёмкий вариант — как построить печь из кирпича. Этот вид встречается нечасто, чтобы его сделать, нужно место площадью 2*2,5 кирпича. Вам пригодятся кирпичи, которые могут противостоять огню, раствор на основе песка, шамотного порошка и огнеупорной глины. Как делать каждый ряд подскажет схема укладки.

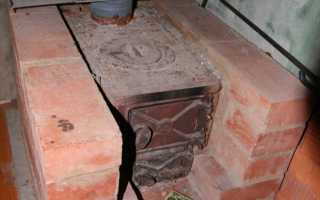

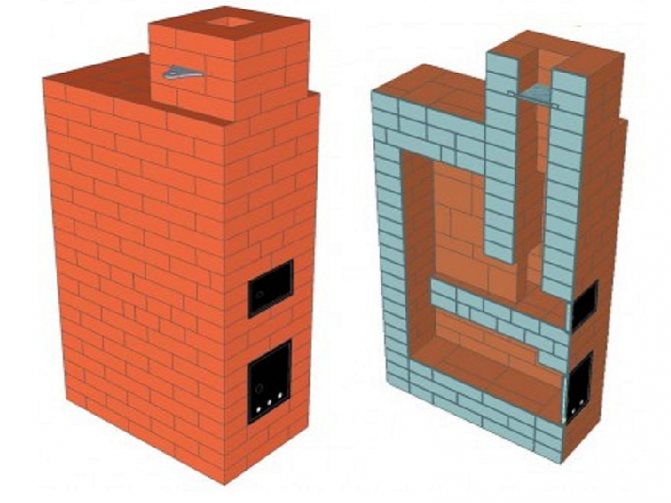

Схема кирпичной печки

Для создания камеры для топки на 2–4 ряду, берут шамотный кирпич. Всего у печки для гаража будет девять рядов, которые сформируют высоту. Чтобы обеспечить дымоотвод, устанавливают дымоход из кирпича с гильзой из нержавейки. Для максимально быстрого устранения печных газов его выводят напрямик через крышу.

Если вы только начали вникать в суть строительства, посоветуйтесь с опытными печниками. Они расскажут вам обо всех нюансах укладки, возможно, проследят за процессом, чтобы в дальнейшем не переделывать кладку из-за ошибок. Возьмите за правило не начинать дело, не зная, как его закончить.

Достоинства и недостатки буржуйки для гаража

Печь-буржуйка по праву считается наиболее практичным способом обогрева зимой. Это небольшая конструкция, которая является практически переносной, способна обогреть любое по площади помещение, независимо от температуры на улице и других климатических условий. В этом и заключается основное ее преимущество. Однако в современных условий печь-буржуйка используется исключительно для отопления хозяйственных построек, например, гаража. И связано это с большим количеством недостатков:

• печка быстро остывает, а значит, чтобы поддерживать в помещении постоянную температуру, она должна всегда гореть;
• неэкономична по этой же причине;
• пожароопасна, поэтому при ее монтаже нужно позаботиться о защите близлежащей стены и пола.

Однако её всеядность позволяет немного сэкономить на покупке топлива, особенно если учитывать практически 100% КПД такого устройства.

Буржуйка имеет особую конструкцию, благодаря которой и можно получить высокий КПД

Сварим буржуйку

Печь, созданная из листового металла, из трубы или бочки- это буржуйка, кубическая печка в гараж своими руками получается, если в создании использовать первый по списку материал. Из остальных двух выйдут цилиндрические печки. В каждом варианте толщина металла должна начинаться от 0,5 см, диаметр трубы — от 3 см.

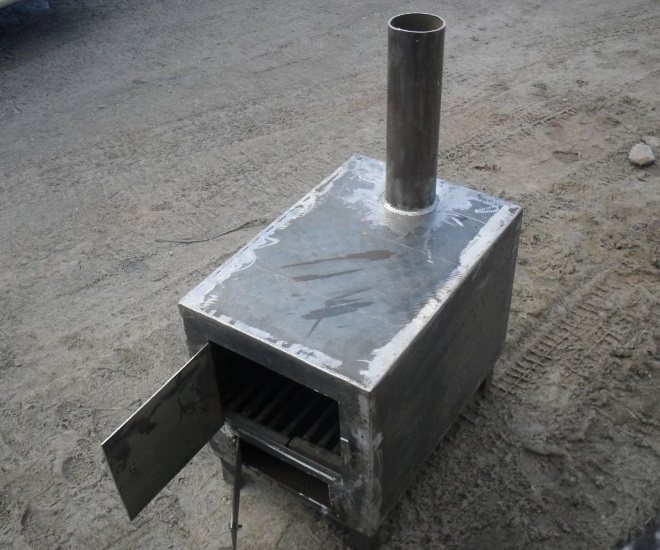

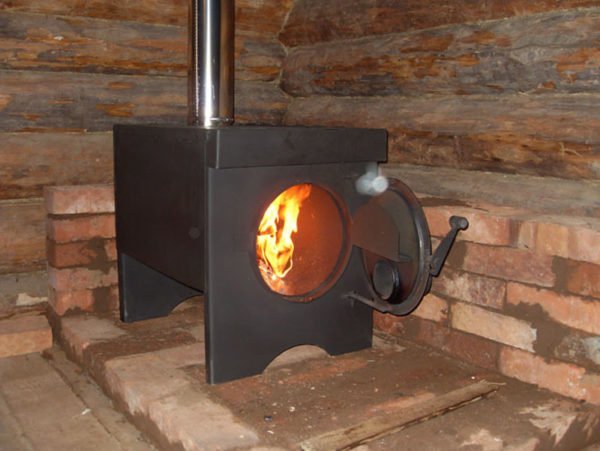

Буржуйка для гаража

Буржуйки могут быть вертикальные и горизонтальные. Первый вариант сделать легче, но такая топка немного неудобная. В горизонтальную топку помещаются длинные дрова, нет нужды их распиливать. Независимо от наклонности эффективность обогрева примерно одинаковая.

Внимание! Буржуйки сильно накаляются, вплоть до того, что к ней невозможно подойти. Чтобы этого избежать, поместите печку в корпус из бочки, большей по диаметру. Зазоры засыпьте мелкими камнями и смесью остывшей закалённой глины с песком.

Дымоотвод делается сверху или с задней стенки, под наклоном 30 градусов и больше. Для отвода понадобится трубка с диаметром от 1,2 см и толщиной от 0,2–0,3 см. Если вы используете трубку тоньше, она может прогореть при высокой температуре.

После сгорания от материалов останется зола, которая выводится снизу, через специальное место. Поэтому в качестве дна для топочной камеры используйте пластину с прорезями тоже из металла. Чтобы определить подходящий размер прорезей, учитывайте следующие нюансы:

• Средняя печка для гаража на небольших дровах и углях требует размера прорезей 0,1–0,2 см;
• Большая печь на дровах нуждается в прорезях около 4 см.

Установите под эту пластину сменную ёмкость, которую нужно время от времени опустошать. Такую ёмкость делают из листовой стали толщиной 0,3 см. Для повышения эффективности обогревательной функции печи, приварите по краям пластины толщиной 0,5 см. Благодаря увеличению площади соприкосновения воздуха с раскалённым металлом, ускорится процесс нагревания гаража.

Совет: перед тем как сделать печку, когда разрезаете листы болгаркой, берите во внимание толщину её пилы и толщину металла.

Установка буржуйки на штатном месте

Печь буржуйку мы собрали, теперь займёмся её установкой. Для этого подготавливается основание. Печку нельзя устанавливать на земляные полы – она их постепенно продавит. Нужно заливать бетонную стяжку, на которой будет стоять сама печь. Если имеются готовые полы из бетона, одной проблемой в процедуре установки будет меньше. В случае с установкой буржуйки на деревянные полы, на них необходимо постелить лист металла толщиной 1-2 мм. Такой же лист должен располагаться перед топкой – это предотвратит возгорание при случайном выпадении угольков.

Печь, работающая на отработанном масле

У вас, наверное, после длительного использования машины, накопилось много непригодного масла. Оно перестанет захламлять ваш гараж и вам не придётся думать, куда его деть с новой печкой на отработанном масле. Вы можете изготовить её самостоятельно, хоть это получится немного сложнее предыдущего вида.

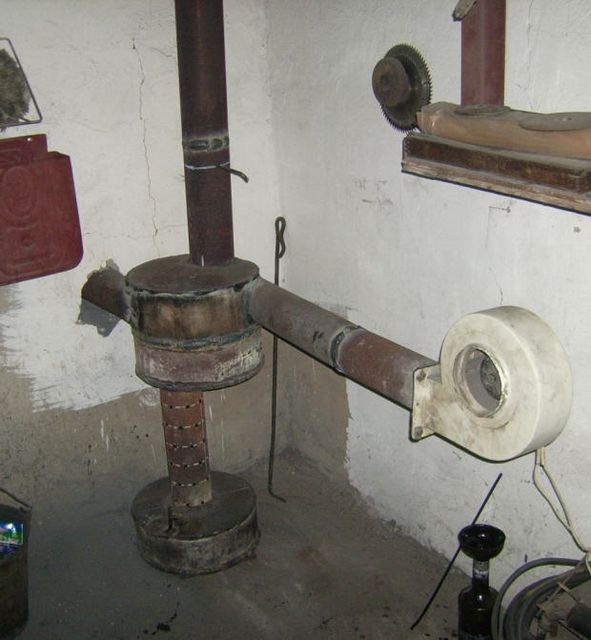

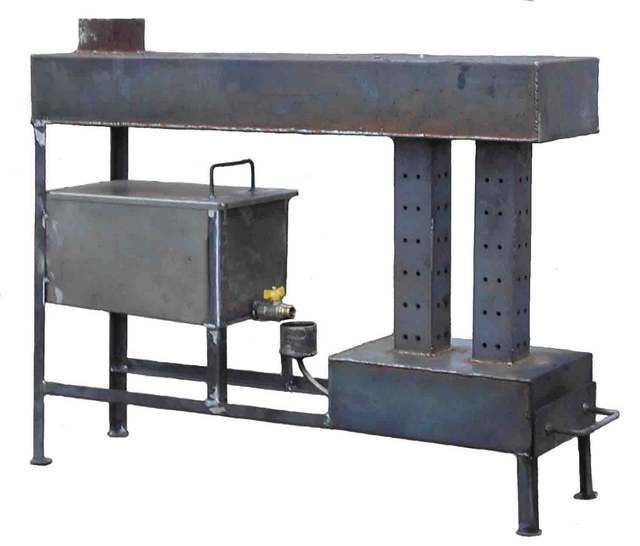

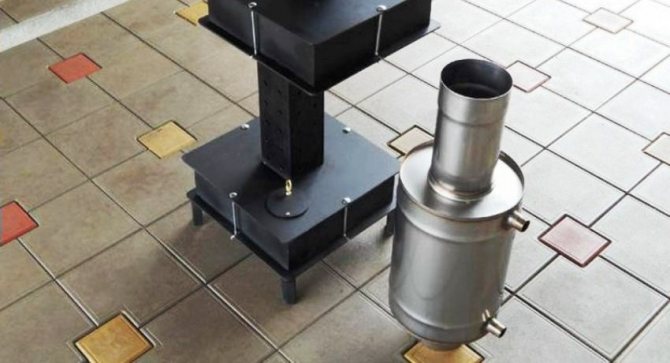

Печка на отработке

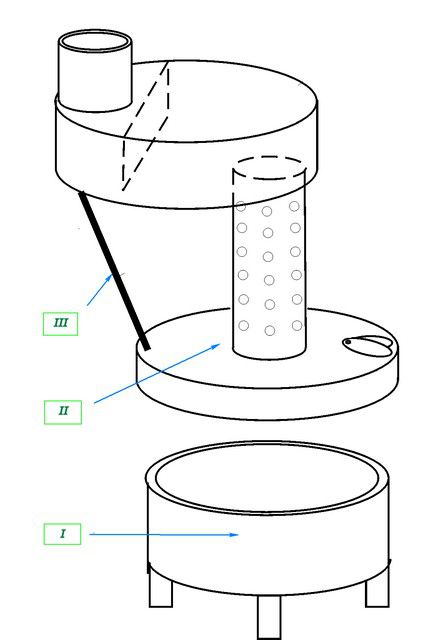

Печь на отработке являет собою Н-образную конструкцию, состоящую из таких элементов:

• Топливный бак;
• Камера дожигания;
• Температурная камера;
• Дымоотвод.

Благодаря этой конструкции дизельные печи для гаража лучше отапливают гараж, по сравнению со стандартными буржуйками:

• Залитое в бак отработанное масло сгорает, образуя пар;
• Далее, пар уходит к камере дожигания, где сгорает при более высокой температуре.

Материалом для изготовления печи служит листовой металл. Чтобы понять, как сварить конструкцию, прочтите инструкцию:

• Для создания первого элемента, топливного бака, к ящику из металла приваривают ножки;

Внимание: Масляная печь на трёх ножках более устойчива. Она не будет шататься, даже если одна из ножек получится короче. Это происходит благодаря тому, что три точки всегда лежат на одной плоскости.

• Проделайте на баке отверстие для подачи топлива, приварите заслонку для регулирования подачи воздуха;
• Приварите трубку с отверстиями диаметром 0,1 см, которая соединит бак с камерой сжигания;
• Приварите цилиндрическую камеру сжигания;
• Наверху установите дымоотвод.

Невероятно удобным печь на отработанном масле делает возможность использования абсолютно любого масла в качестве топлива. Например: мазут, солярку, нефтяное масло, керосин и другие.

Внимание! Не применяйте такие токсичные вещества, как растворители, бензин или ацетон. Бензин используется только в малых порциях для розжига.

Как сделать буржуйку в гараж: пошаговая инструкция самостоятельного изготовления

Для большинства людей слово «гараж» ассоциируется просто с боксом для хранения автомобиля. Однако существует достаточно большая категория автовладельцев, для которых гараж является воистину «вторым домом». Они готовы проводить в нем все свое свободное время – благо, работа здесь наверняка всегда найдётся. Кроме того, за гаражами справедливо закрепилась устойчивая репутация своеобразного «мужского клуба», куда непосвященным, в особенности – женщинам, входить не рекомендуется.

Как сделать буржуйку в гараж

Но вот только зима пытается внести коррективы в активную гаражную жизнь – в промерзшем помещении и работать крайне неудобно, да и просто пообщаться с друзьями – весьма некомфортно. Однако, изобретательные мастера всегда находят выход – устанавливают самодельные печки, конструируя их самостоятельно или пользуясь советами товарищей как сделать буржуйку в гараж.

Внесем и мы свой вклад в это благородное мужское дело. В публикации будет рассмотрено несколько способов, как изготовить буржуйку своими руками.

Буржуйки дровяные из подручных материалов

Принципиальная конструкция простейшей буржуйки, работающей на твердом топливе – весьма незамысловата. По сути – это металлическая толстостенная емкость, разделенная на два основных отсека.

В верхний – топку, закладываются дрова или другое топливо, для чего должна быть предусмотрена загрузочная дверца. Колосниковая решетка отделяет топку от нижнего отсека, гораздо меньших размеров – зольника, который также часто играет роль поддувала. Здесь также рекомендуется установка соответствующей дверцы, через которую производится регулярная очистка буржуйки от золы. Кроме того, приоткрытие дверцы на определенную ширину регулирует поступление воздуха в топочную камеру, а следовательно – и интенсивность горения дров. В верхней топочной камере вварен патрубок для отвода продуктов сгорания в дымоходную трубу.

Подобная схема дает простор для самостоятельного проектирования несложных буржуек, причем в ход в качестве заготовок идут самые разнообразные материалы или отслужившее свое предметы и приспособления. Учить, как сварить буржуйку в гараж, настоящих мастеров, пожалуй, и нет надобности – наверное, лучше просто дать ряд интересных идей, которые можно взять за основу и дополнить своими доработками, исходя из имеющихся возможностей и предпочтений.

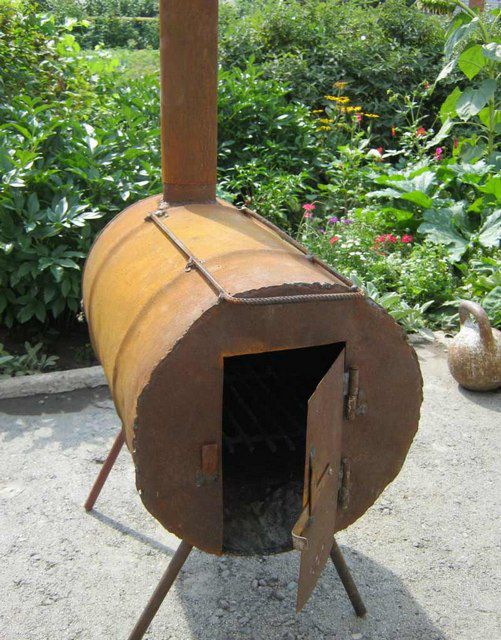

1. Один из самых простых вариантов – буржуйка из старой металлической бочки.

Конструкция, представленная на рисунке, упрощена до предела. Мастер-изготовитель решил отказаться от двух раздельных дверец, объединив их в одну общую. Сверху бочки приварена металлическая рамка, позволяющая укладывать на нее металлический лист, который становится своеобразной «варочной панелью» — на ней можно, например, согреть воду.

Буржуйка из бочки — конструкция простая, но с массой недостатков

Достоинство у подобной конструкции, пожалуй, только одно – простота и быстрота изготовления, доступного практически каждому. Недостатков же – намного больше.

• Во-первых, сама по себе бочка не является оптимальным вариантом для буржуйки – стенки тонкие, теплоемкость у них невысока, да и прослужат они недолго – быстро прогорят.
• Во-вторых, регулировать интенсивность горения – достаточно затруднительно.
• В-третьих, конструкция громоздка, занимает много места. Можно, конечно, продумать вертикальное расположение, но главной проблемы – тонкости стенок, это все равно не устранит
• И, в-четвертых – такая буржуйка весьма небезопасна в противопожарном отношении.

Подобную печку лучше иметь не в гараже, а где-нибудь на улице, для утилизации мусора.

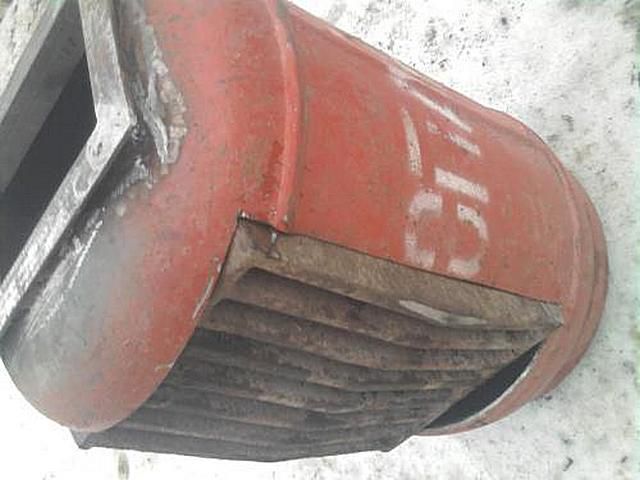

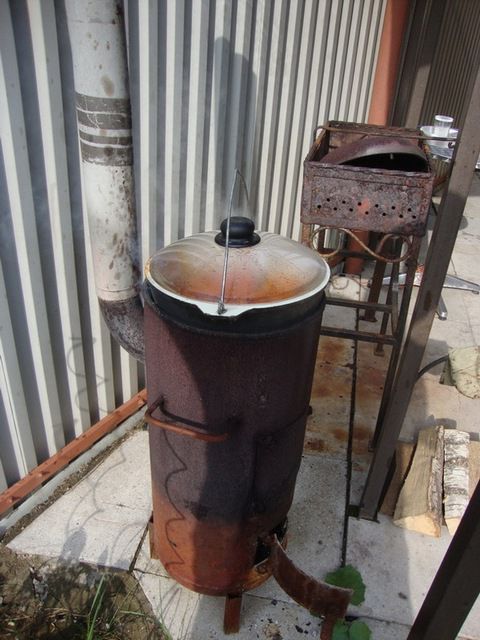

2. Нечто похожее, с теми же основными недостатками, но более компактное можно изготовить из стандартного 40-литрового бидона.

Простейшая конструкция из стандартного металлического бидона

Масштаб работ, в том числе – сварочных, здесь еще меньше. По сути, к корпусу (1) привариваются только ножки (3) и дымоходная труба (2). Дверца уже готова – она остается штатная, только в ней высверливается два ряда отверстий (4) для доступа воздуха. Внутри укладывается самодельная колосниковая решетка из металлического прута, условно разделяющая бидон на два отсека – и мини-буржуйка готова.

3. Очень широкие возможности в изготовлении гаражных печей-буржуек предоставляет использование старых газовых баллонов. У этих сосудов – толстые сальные стенки, которые легко поддаются сварке и сами по себе имеют неплохую теплоемкость.

Основная сложность – правильно подготовить баллон к дальнейшей работе, так как даже при снятой горловине в нем могут оставаться пары взрывоопасной концентрации. Можно встретить совет заполнить баллон водой на ночь, а затем, после слива жидкости, приступать к его резке. Однако, как показывает практика, и это не дает полной гарантии безопасности работ. В этом свете видится оптимальным следующий подход:

• Вертикально поставленный баллон прикопать в земле с таким расчетом, чтобы он был надежно зафиксирован для его резки шлифмашинкой.
• Заполнить его водой под самую горловину, дать отстояться 2—3 часа.
• Нанести по окружности линию разметки будущего реза.
• По намеченной линии начать резку до появления сквозного отверстия. Вода начнет вытекать наружу. Необходимо дождаться, пока ее уровень не опустится до уровня среза, а затем аккуратно продолжить работу шлифмашинкой и снять крышку полностью.
• Теперь воду можно сливать и продолжать дальнейшие работы – никакой опасности баллон уже представлять не будет.

Вариантов печек-буржуек из баллонов – очень много.

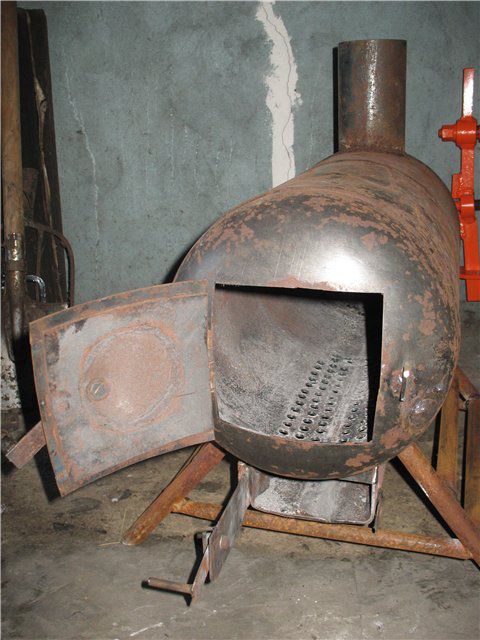

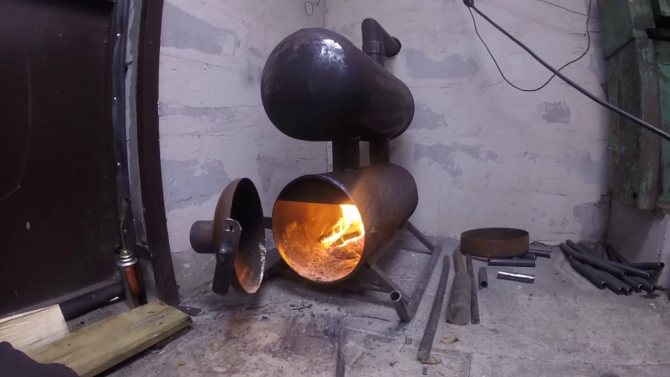

— Часто ее изготавливают в горизонтальном исполнении. Сама емкость баллона представляет собой, по сути, готовую топочную камеру. Делить ее при такой ориентации на две – нерационально, лучше изготовить из листового металла и приварить снизу коробчатый зольник-поддувало с собственной дверцей.

Снизу баллона приварена коробка зольника

Колосниковой решеткой может быть в этом случае ряды высверленных в корпусе баллона отверстий:

Роль колосника могут выполнить ряды высверленных отверстий

Если нашлась настоящая чугунная колосниковая решетка соответствующего размера, то можно поступить и иначе – вырезать в стенке баллона окно, которое обеспечит плотное прилегание этой детали:

Другой вариант — окно для установки обычного чугунного колосника

Топочную дверцу можно изготовить самостоятельно, использовав для этого вырезанный под окошко топки фрагмент, или же приварить готовую деталь, которую можно приобрести в хозяйственном магазине.

Дверцу можно сделать самому или использовать стандартную

Конструкция устанавливается на приваренные их трубы или уголка ножки на удобной для эксплуатации высоте. В задней части врезается патрубок для подключения к дымоходу.

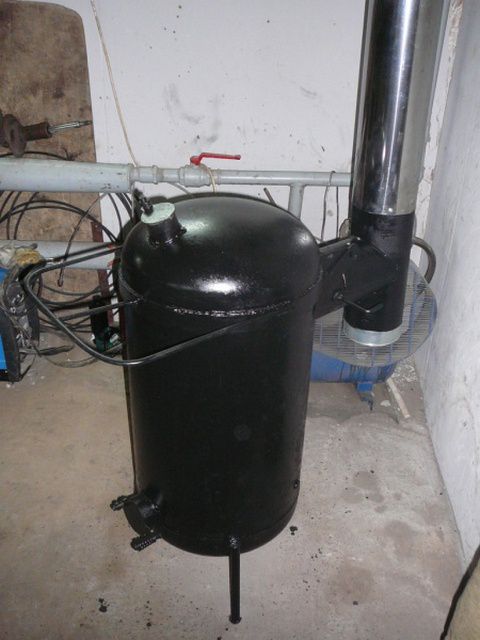

— В целях экономии гаражного пространства баллон можно разместить и вертикально. В этом случае его делят на две камеры, приваривая внутри кронштейны, на которые укладывается самодельная круглая колосниковая решетка, изготовленная из стального прутка диаметром 10 – 12 мм. Делаются две дверцы – топочная и поддувальная.

Верхнюю срезанную часть можно заглушить металлическим листом – в этом случае появится своеобразная варочная поверхность. Другой вариант – приобрести чугунный казан нужного диаметра, который в точности подойдет в качестве «заглушки» и превратится в емкость для подогрева воды или даже для приготовления самых разных блюд.

Оригинальное решение — вместо верхней крышки используется хорошо подогнанный казан

Для выхода продуктов сгорания сзади вваривается стандартный отвод на 90 градусов диаметром 100 или 110 мм, а к нему затем присоединяется вертикальная часть дымохода.

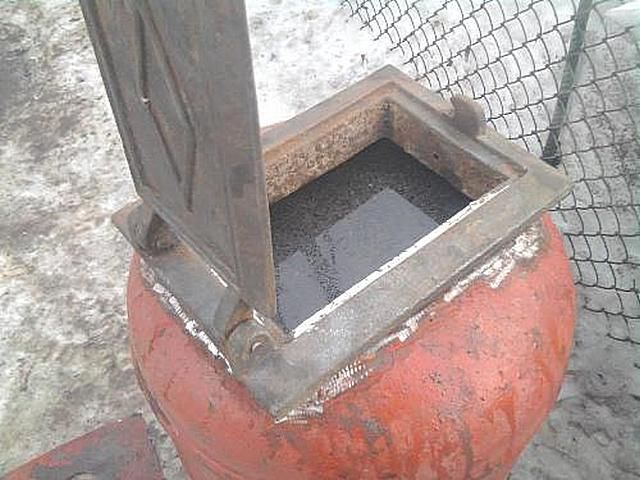

Оригинальную конструкцию предлагает еще один умелец. В качестве готовой детали для буржуйки он использовал воздушный бак-ресивер от тормозной системы грузового автомобиля.

Мастер не стал устанавливать обычные дверцы. Для поддувала вварен патрубок, оснащенный регулируемой заслонкой, ограничивающей поступление воздуха. Люка загрузки на боковой стенке буржуйки также нет – в ней используется принцип верхней загрузки твердого топлива. Верхняя крышка – откидная, для удобства оснащена дугообразной рукояткой.

Откидная верхняя крышка буржуйки с верхней загрузкой дров

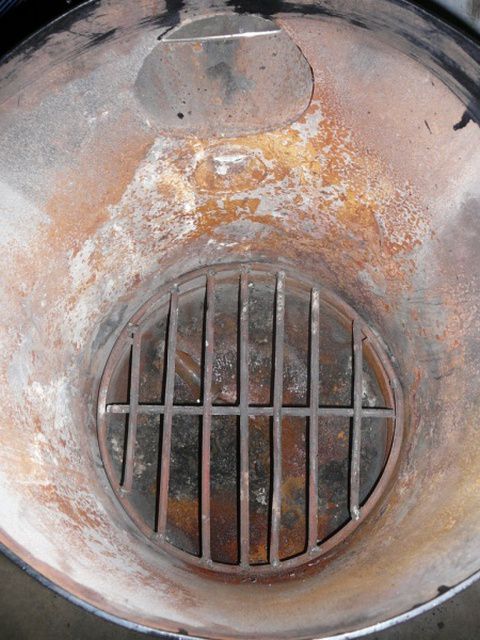

Внутреннее пространство баллона на топку и зольник разделяет самодельная колосниковая решетка:

Пространство условно делится на два отсека самодельной колосниковой решеткой

Сама по себе конструкция несложна в изготовлении, но при эксплуатации требует осторожности во время подкладывания дров. Кроме того, процесс очистки такой буржуйки от накопившейся золы также будет не совсем удобен.

Аналогичные по конструкции буржуйки могут быть изготовлены и из обрезков толстостенных труб диаметром 300 – 500 мм.

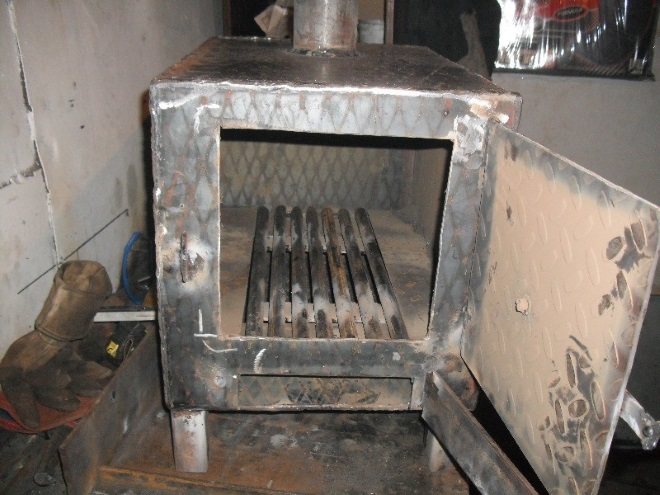

4. Стальной лист – отличный материал, из него может быть изготовлена печка буржуйка своими руками чертежи которой несложно отыскать в интернете.

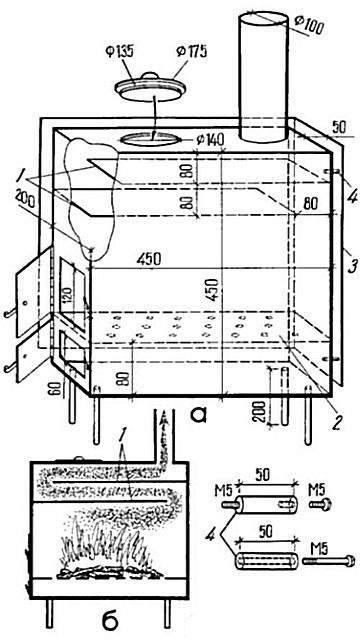

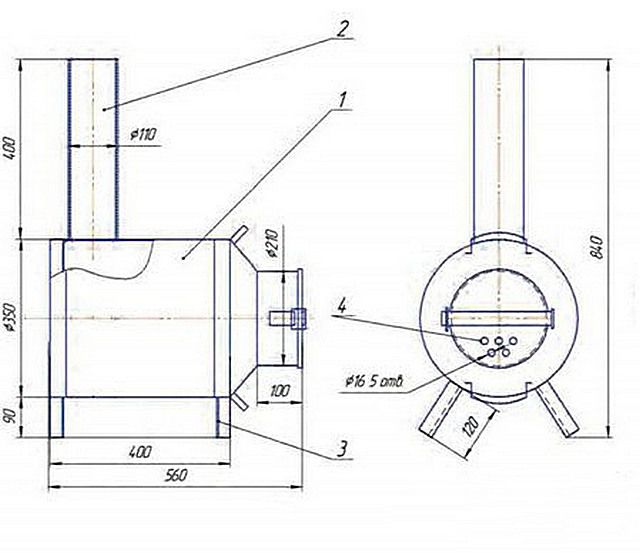

Для примера можно привести чертеж эффективной в работе печки на твёрдом топливе, для которой понадобится листовой металл толщиной не менее 4 мм (стенки из более тонкого попросту быстро прогорят).

Чертеж для самостоятельного изготовления буржуйки для гаража из стального листа

На предлагаемом вниманию чертеже указаны все размеры, и любому мастеру несложно будет врезать необходимые для работы детали. Главная «изюминка» такой конструкции – наличие двух перегородок (1). Они создают своеобразный лабиринт для выхода продуктов сгорания, которые не улетают сразу в дымоходную трубу, а обеспечивают максимальную теплоотдачу от буржуйки.

В качестве колосниковой решетки используется металлическая пластина (2) с рядами высверленных отверстий диаметром 12 – 15 мм.

Целесообразно «одеть» буржуйку в металлический кожух, использовав для него листовой металл толщиной 2 мм. Пластины (3) вырезаются по размерам боковых и задней стенки и крепятся к корпусу печки либо на резьбовые стойки, либо с использованием втулок длиной 50 мм (4).

Подобное дополнение к конструкции буржуйки решит сразу три задачи:

• Снизится вероятность случайного ожога от раскаленный стенок печки.
• Уменьшится воздействие жесткого инфракрасного излучения от нее, далеко не всегда приятного и необходимого.
• Полученный зазор в 50 мм между стенками буржуйки и экранами создаст мощный конвекционный поток нагретого воздуха, благодаря которому будет происходить быстрый и равномерный нагрев помещения гаража.

Это – далеко не все возможные варианты гаражных буржуек на твердом топливе. С другими интересными конструкциями и с подробной технологией их изготовления можно ознакомиться на других страницах нашего портала, посвященных этому вопросу.

Видео: самодельная печка для гаража из металлического листа

Супер буржуйка для гаража. Super burning stove for the garage.

Сейчас же, наверное, имеет смысл ближе познакомиться с конструкцией печки, которая в качестве топлива использует столь распространенный в гаражах, практически «бросовый» материал, как отработанное моторное масло.

Узнайте, как сделать буржуйку из кирпича своими руками, а также изучите пошаговый процесс понятный даже для новичков, из нашей новой статьи.

Как сделать буржуйку на отработке

В самом деле, иметь в гараже запас дров для топки буржуйки – далеко не всегда удобно. А вот отработка имеется почти постоянно или ее несложно найти. Это становится особенно актуально в крупных гаражных товариществах-кооперативах, где, зачастую, устанавливают специальные емкости для слива старого масла, или в авторемонтных мастерских. Так почему бы не воспользоваться возможностью применять для обогрева практически бесплатное топливо?

Конструкция таких печек и их компоновка также могут быть весьма разнообразными – от компактных буржуек, рассчитанных на небольшое помещение до больших и громоздких приборов с высокой теплоотдачей, способных обогреть уже значительные площади.

Печки на отработке могут иметь достаточно большие размеры

Тем не менее, принцип работы и базовые элементы конструкции у всех у них схожи. Они состоят из двух емкостей. Нижняя предназначена для заправки отработанным маслом – там производится его поверхностный розжиг и доведение до состояния кипения. Пары масла поднимаются вверх по трубе, имеющей перфорацию для доступа кислорода. Здесь начинается процесс дожига поднимающихся паров, а окончательное их окисление и сгорание проходит в верхней камере, которая уже связана с дымоходной системой.

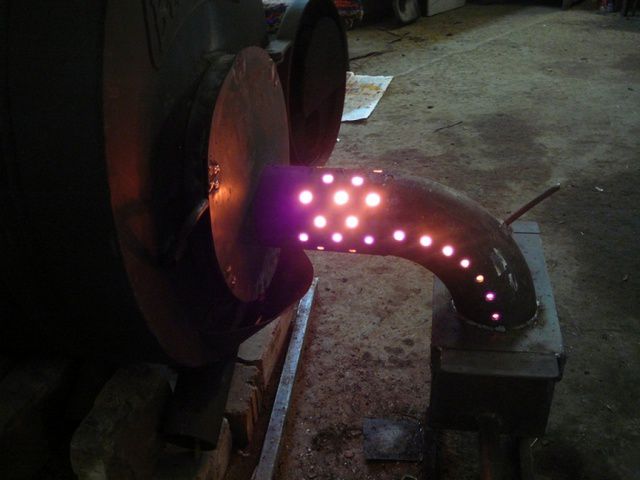

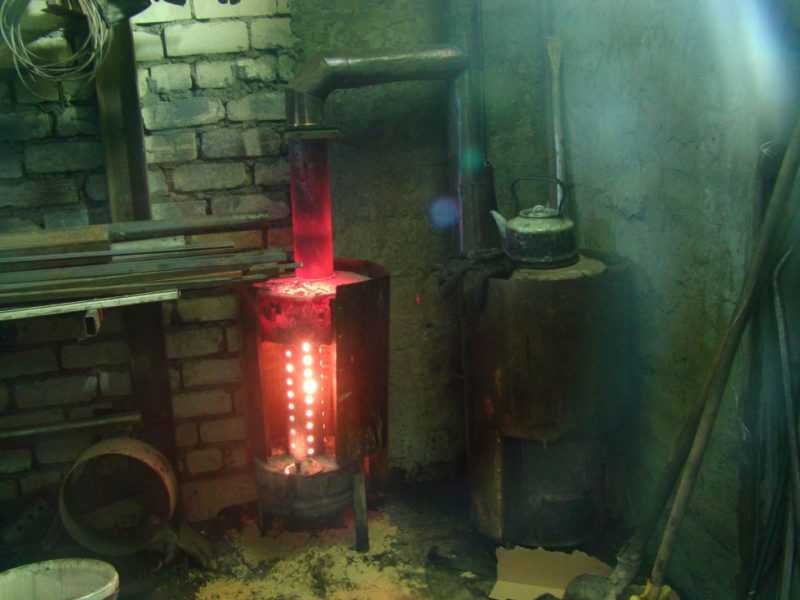

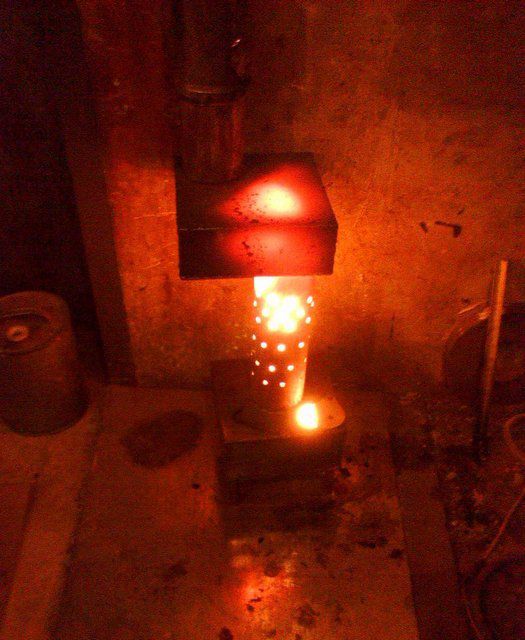

На фотографии наглядно видны основные зоны нагрева печки на отработке

Если посмотреть на фотографию работающей на отработке печки-буржуйки, то по интенсивности пятен инфракрасного излучения очень хорошо видно распределение температур в этом отопительном приборе. Нижняя емкость с маслом нагревается не сильно: светлое пятно – это лишь видимый участок открытого пламени на поверхности горящего масла. Основной дожиг начинается в верхней трети вертикальной перфорированной трубы, а пиковых значений температура достигает в верхней камере – даже толстостенный ее корпус раскаляется в буквальном смысле слова докрасна. Именно эта часть буржуйки дает максимальный теплообмен с воздухом в помещении.

Принцип работы такой печки знать необходимо. Это поможет правильно определиться с необходимыми для ее изготовления материалами – очевидно, что самыми термостойкими должны быть детали вертикальной трубы и верхней камеры.

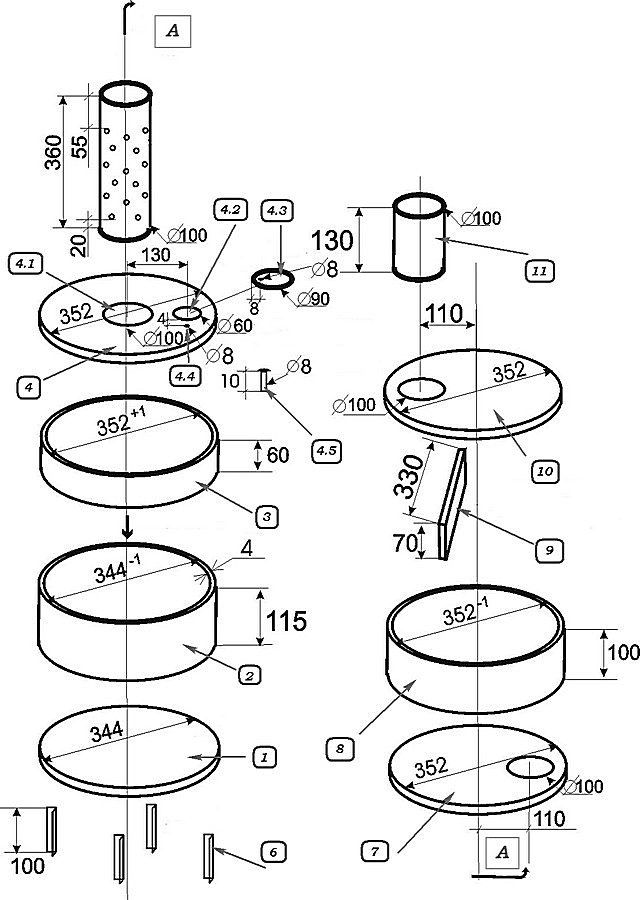

Ниже представлены чертежи печи буржуйки своими руками, работающей по такой схеме. В них проставлены практически все размеры, но все же для изготовления подобного отопительного прибора требуется дать ряд пояснений, рассмотрев этот процесс подробнее.

Базовый чертеж для изготовления буржуйки на отработке

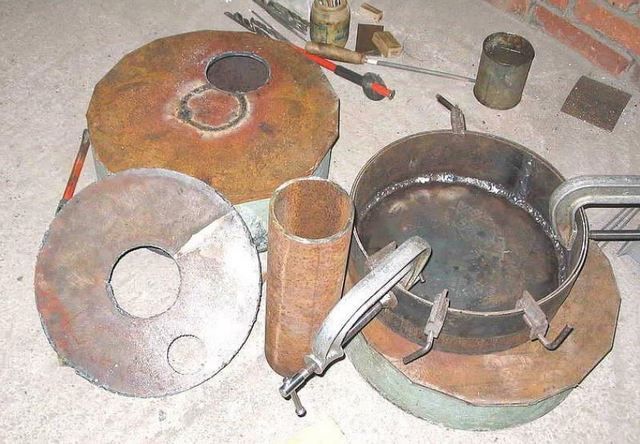

Итак, работа по изготовлению подобной печки начинается с подбора материалов. Прежде всего, необходимо иметь два отрезка трубы для корпусов нижней и верхней камер (поз. 2 и 8). На чертеже указан диаметр 352 мм и 344 мм, однако такого стандарта просто не существует. Легче немного изменить данные и применить обрезки трубы 355,6 × 6 или 325 × 6 мм.

Работа начинается с подбора необходимых деталей и материалов

Толщина стальных листов, применяемых для изготовления других деталей – 4 мм, за исключением верхней крышки (поз. 10) и перегородки (поз. 9), для которых потребуется металл толщиной в 6 мм.

Схема размещения основных узлов печки

Для вертикальной камеры применяется труба диаметром 100 мм с толщиной стенки не менее 4 – 5 мм. Такая же труба потребуется и для патрубка дымохода.

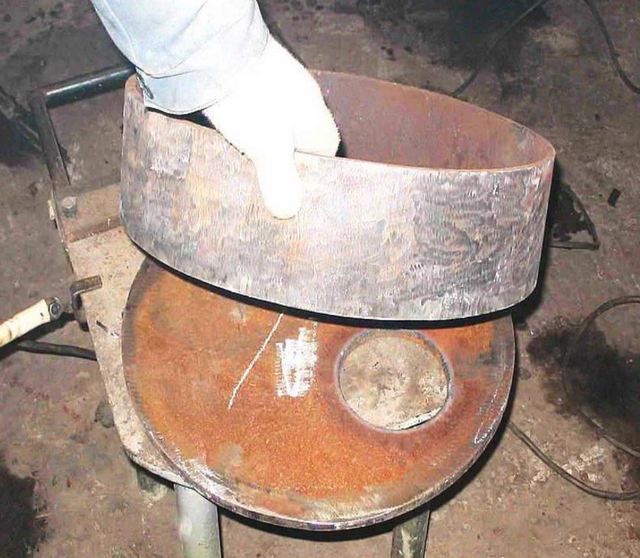

Процесс можно начать с изготовления нижней камеры. Для этого к обрезку 355 мм трубы высотой 115 мм (поз. 2) приваривается вырезанное по окружности дно (поз. 1). Все швы в конструкции печки должны быть абсолютно герметичными.

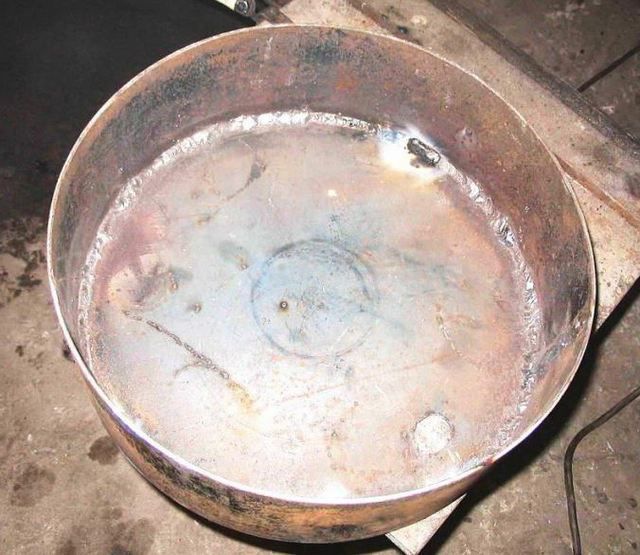

Стенки и дно нижней камеры

Верхняя часть этой ёмкости должна быть съемной. Значит, необходимо иметь цилиндр (поз. 3) который бы плотно, почти без зазора, одевался бы на нижний. Подобрать его по стандартным размерам труб – не получится, значит, придется изготавливать самостоятельно. Вырезается металлическая полоса шириной 60 мм, которая с помощью прогрева газовой горелкой и с использованием струбцин огибается вокруг корпуса нижней емкости, а затем проваривается вертикальным швом.

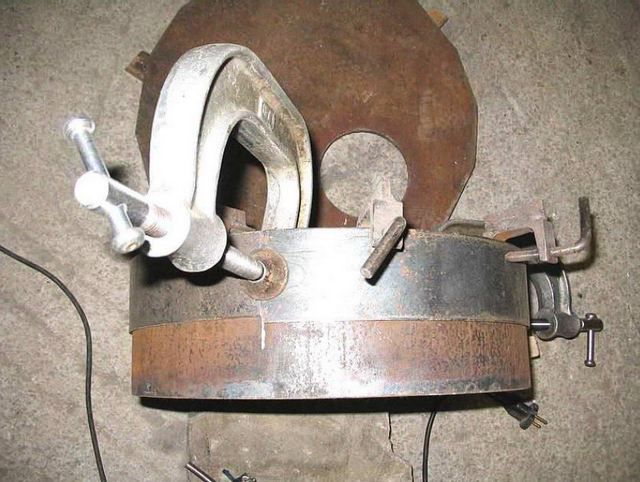

Изготовление кольца для съемной крышки нижней камеры

Теперь, по получившемуся кольцу можно точно вымерить и вырезать крышку для него (поз. 4). На ней сразу вырезаются два отверстия – центральное Ø 100 мм (поз. 4.1) для вваривания вертикальной перфорированной трубы, и смещенное к краю, Ø 60 мм – оно будет использоваться для заправки топлива, розжига и регулировки поступления первичного воздуха для горения масла. Готовится сдвижная крышка (поз. 4.3), которая будет закреплена в отверстии (поз. 4.4) с помощью заклепки или болта (поз. 4.5).

К приготовленному кольцу приваривается крышка с отверстиями

Затем готовая крышка приваривается к кольцу.

Отрезок трубы 100 × 5 мм длиной 360 мм размечается для высверливания в нем отверстий. Верхний ряд должен отстоять от края на 55 мм, нижний – на 20 мм. Необходимо разместить равномерно 6 рядов по 8 отверстий в каждом, так, чтобы они расположились в шахматном порядке. Диаметр отверстий – 9 мм. С обоих концов трубы сразу снимается фаска для дальнейшего приваривания в процессе сборки.

Следующим шагом монтируют верхнюю камеру. Для начала готовят две крышки, которые имеют одинаковые размеры, но различаются по толщине металла – нижняя (поз. 7) – 4 мм, а верхняя (поз. 10) – 6 мм. В каждой из них вырезается отверстие Ø 100 мм – так, как показано на чертеже. Диаметр этих крышек, безусловно, должен точно соответствовать диаметру используемой толстостенной трубы, из которой вырезается цилиндр высотой 100 мм (поз. 8).

Сразу необходимо подготовить и перемычку (поз. 9), которая будет служить для более полного сжигания поднимающихся паров, не допуская их быстрого выхода в дымоходную трубу, создавая тем самым дополнительную камеру дожига.

Сборку начинают с приваривания верхней, более толстой крышки к цилиндру.

Совмещение верхней крышки со стенками цилиндра

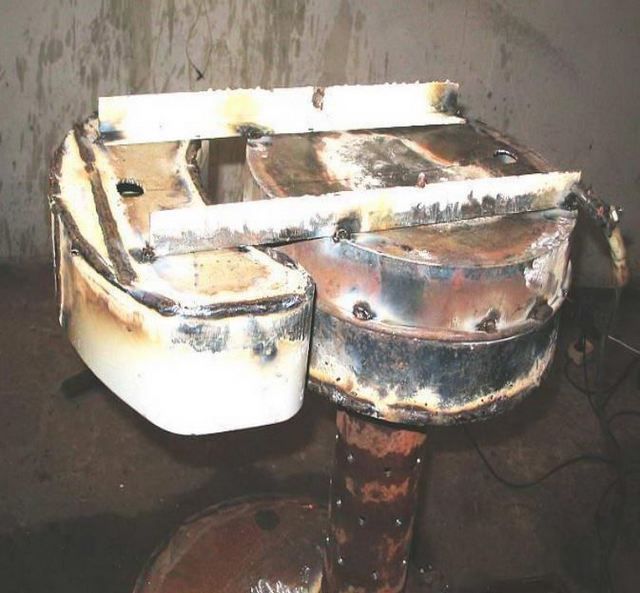

После того, как герметичный шов выполнен, устанавливают перемычку с максимальным ее смещением к дымоотводному отверстию, и проваривают с трех сторон.

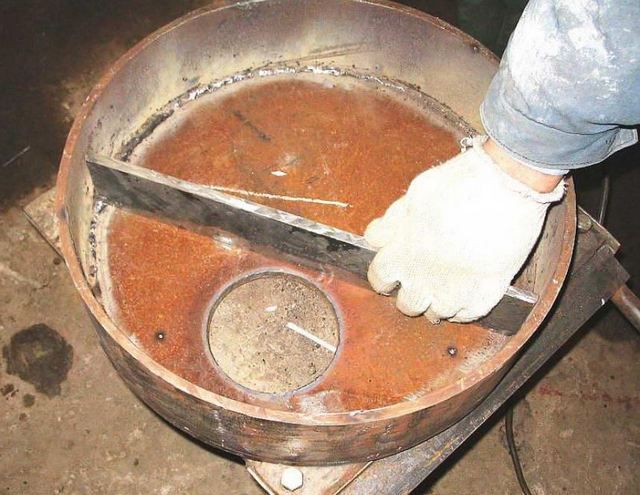

Установка перемычки в верхней камере

Теперь можно приварить и нижнюю крышку. Ее отверстие должно быть расположено строго диаметрально верхнему.

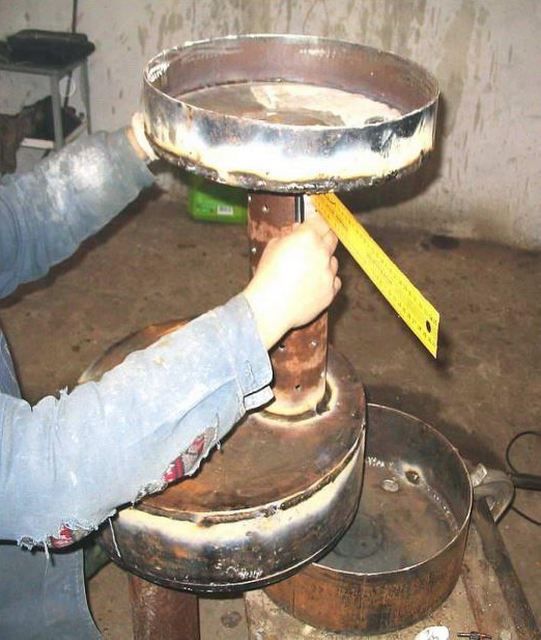

Очень точно сверяясь по угольнику, добиваясь перпендикулярности во всех плоскостях, устанавливают, прихватывают, а затем обваривают перфорированную трубу к нижней крышке.

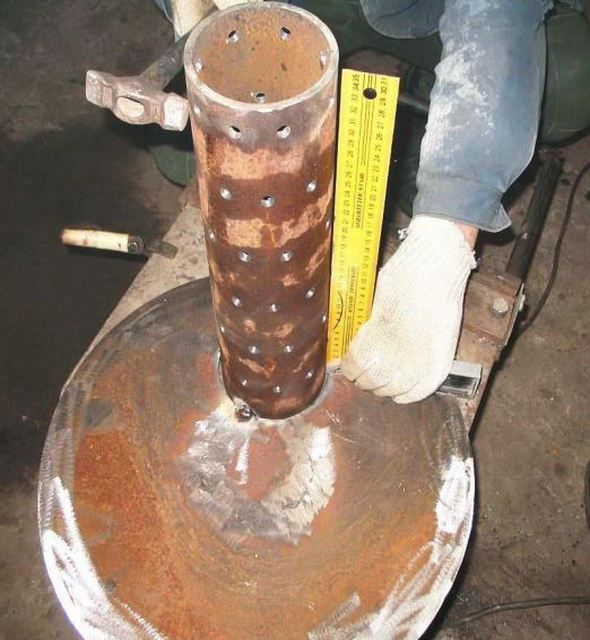

Перфорированная труба должна быть строго перпендикулярна нижней крышке

Затем можно приварить патрубок дымохода (поз. 11) к соответствующему отверстию верхней крышки.

Вваренный патрубок дымохода

С противоположного конца перфорированной трубы, также, с соблюдением перпендикулярности, приваривают крышку нижней топливной емкости.

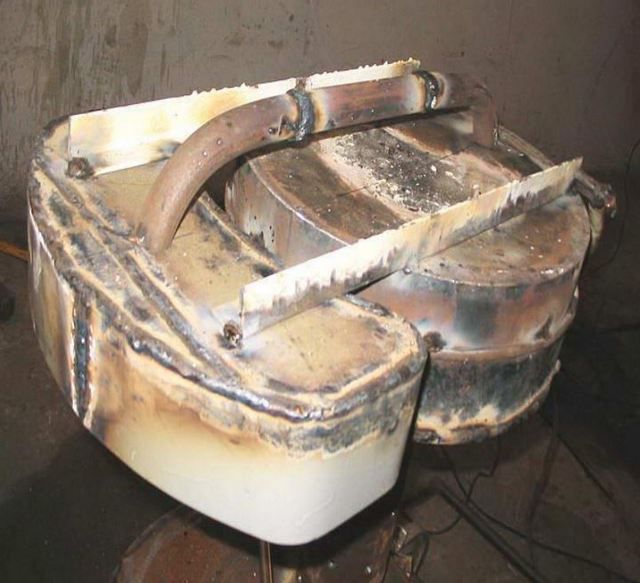

Приваривание крышки топливной емкости к перфорированной трубе

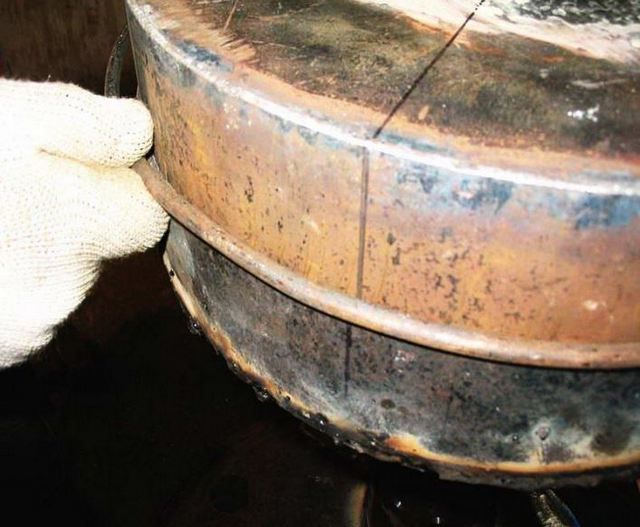

Для того, чтобы разборная часть нижней емкости не перекашивалась, а также для предупреждения «паразитного» подсасывания воздуха, рекомендуется исполнить уплотнительный бортик. Сделать его можно, изогнув стальную катанку по окружности цилиндра в месте сопряжения верхней и нижней части.

Изготовление уплотнительного пояска

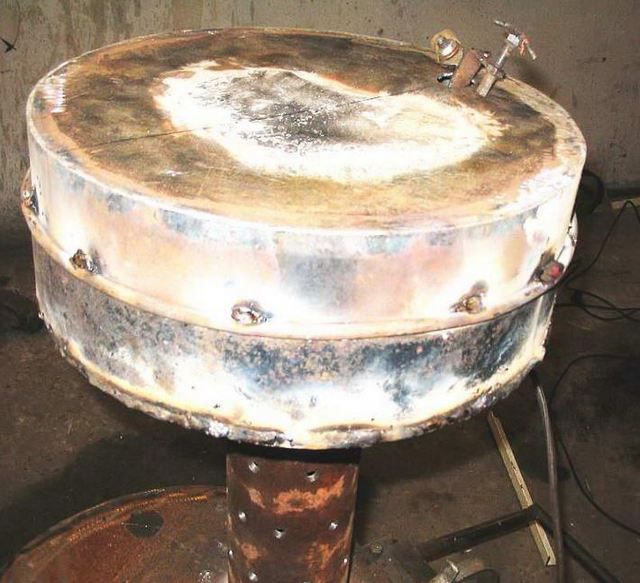

Это уплотнительное кольцо затем приваривается к нижней части «кастрюли».

… и его фиксация к стенкам «кастрюли»

По сути, осталось только приварить ножки (поз. 6) и печку можно считать готовой. Для большей устойчивости печки можно приварить стойку (на схеме – III), которая добавит жесткости конструкции.

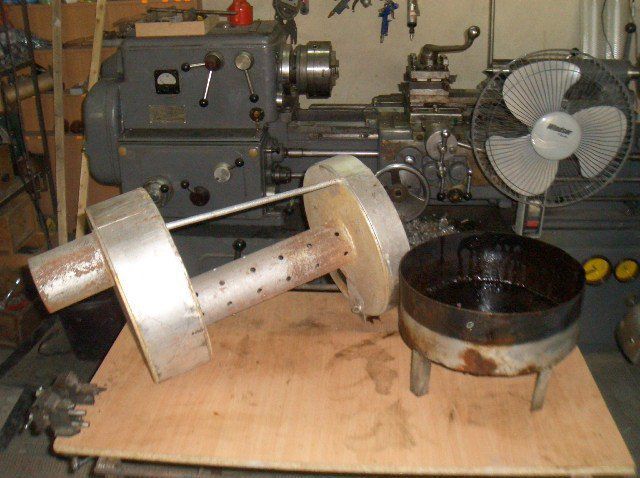

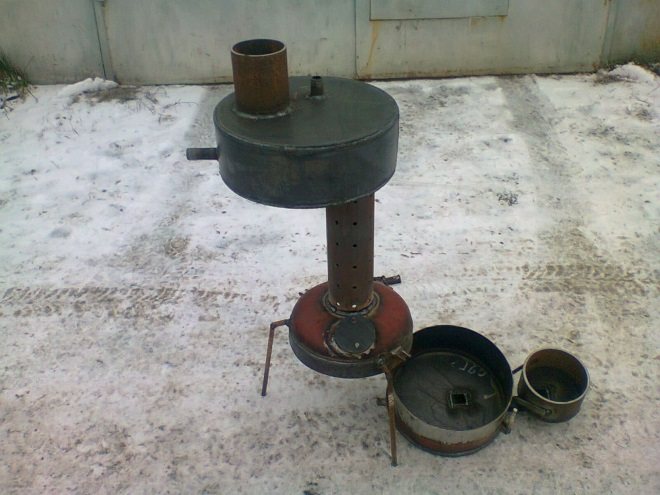

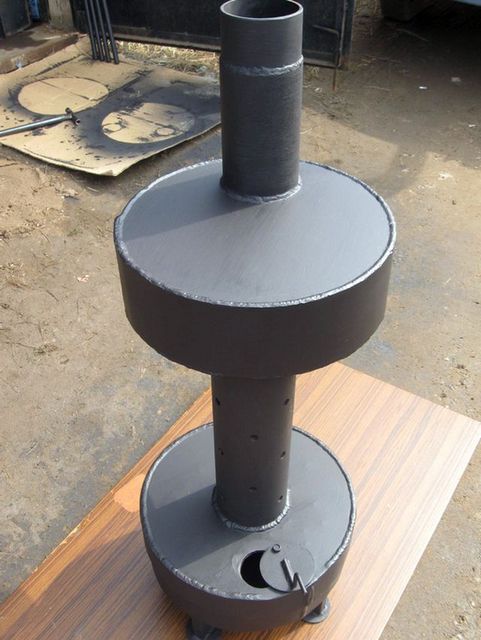

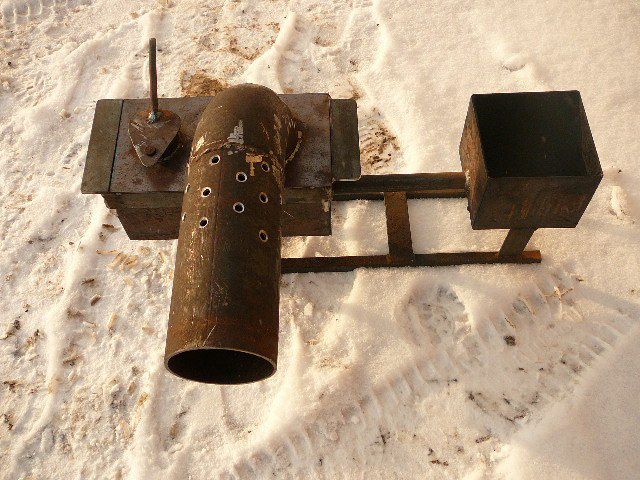

Готовая буржуйка в разобранном состоянии. Хорошо видна усиливающая стойка

Можно при желании ее, после зачистки, покрыть жаростойкой краской и смело эксплуатировать.

Печку можно покрыть жаростойкой краской

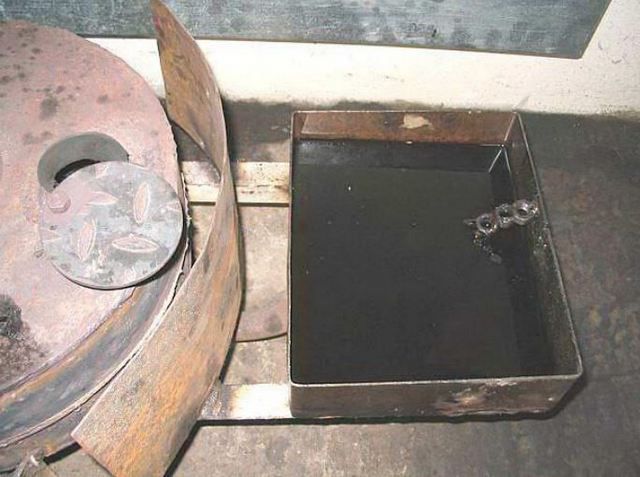

Заправлять ее можно через горловину нижней емкости, однако безопасно это можно будет сделать лишь тогда, когда ранее заправленное масло полностью выгорит. Чтобы избежать подобных неудобств при эксплуатации, рекомендуется дополнить такую буржуйку на отработке еще одной «опцией» — приспособлением для контроля за уровнем масла в топочной камере и безопасной дозаправки в ходе работы.

Для этого придется изготовить еще одну открытую емкость, высотой примерно такой же, как и нижняя «кастрюля». Форма этого сосуда особого значения не имеет. Располагаться обе этих емкости будут на общей подставке из двух параллельных металлических уголков.

Обе емкости приварены к направляющим — уголкам …

В днище обеих емкостей вырезаются отверстия одного диаметра, которые соединяются изогнутой трубкой.

… и соединены трубкой

Итак, получилось два сообщающихся сосуда. По законам физики уровень жидкости в обоих всегда одинаков. Таким образом, хозяин печки всегда видит уровень масляной отработки, оставшиеся в топочной камере, и может без каких бы то ни было проблем пополнить запас топлива, залив его в открытую емкость.

Правда, чтобы обеспечить большую безопасность, лучше предусмотреть еще и защитный экран, который прикроет открытый сосуд от прямого теплового излучения топочной камеры.

Для большей безопасности рекомендуется смонтировать защитный экран из листа металла

Вот теперь можно с полной уверенностью говорить, что печка-буржуйка на отработке готова. Осталось только установить ее на место, подсоединить к дымоходной трубе, заправить топливом и провести пробный розжиг.

Розжиг готовой печки на отработке

Для розжига обычно используют жидкость для каминов (печей), наливают около 100 мл поверх масла в заливную горловину. Туда же опускают зажжённый фитиль их пропитанной той же жидкостью ветоши или бумаги. Должно начаться поверхностное горение, которое через несколько минут приведет к кипению масла, образованию паров и переходу всей буржуйки в ее «штатный» режим работы — это обычно сопровождается характерных гулом.

В рассматриваемой модели использовались готовые детали – обрезки толстостенных труб. Если их найти не удалось, то вполне такую же печку можно сделать и из стального листа, с коробчатыми камерами заправки и дожига, просто соблюдая определенные пропорции их объема применительно к параллелепипеду. Эффективность печки от этого нисколько не пострадает. Толщина используемого материала – такая же, 4 и 6 мм.

Видео: печка на отработке с камерами коробчатого типа

https://youtube.com/watch?v=TIAVWFT8tw0

Цены на популярные модели сварочных аппаратов

Сварочные аппараты

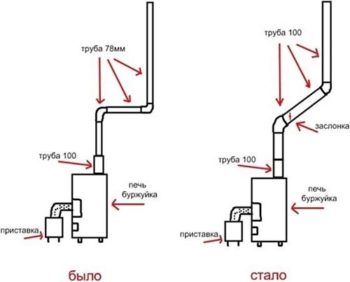

А что делать тем владельцам гаража, которые уже имеют обычную буржуйку, работающую на твердом топливе, но заинтересовались возможностью применения в качестве горючего масляной отработки? Ничего страшного – и для них есть приемлемый выход. Можно изготовить специальную «приставку», которая сделает буржуйку универсальной.

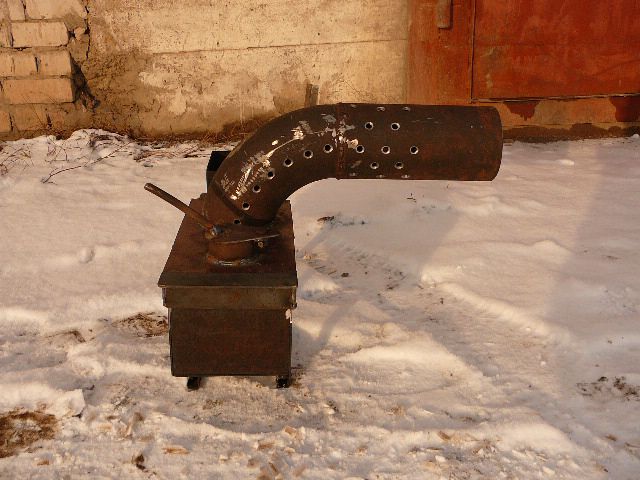

Такая «приставка» сможет превратить обычную буржуйку в работающую на отработанном масле

По сути, это нижняя емкость печки на отработке, тоже с перфорированной трубой, но только изогнутой под углом в 90 градусов (с помощью вваривания стандартного отвода).

Она же — в другом ракурсе

А вот вместо камеры окончательного дожига используется обычная дровяная буржуйка, куда эта изогнутая труба подключается с помощью адаптационного приспособления. Например, в обычной буржуйке можно дверцу топки сделать съемной и сменной. Одна, обычная, будет устанавливаться при использовании дров, а другая, имеющая соответствующее отверстие для вставки трубы – при использовании «приставки» на отработке.

В качестве «адаптера» в данном случае использована круглая заглушка с отверстием для входа трубы. Штатная дверца топки просто откинута в сторону

Другой вариант – вварить трубу сбоку, в стенку буржуйки – тогда печка вообще получится универсальной. Только придется предусмотреть заслонку, чтобы при использовании дров и пламя не распространялась, и зола из топки не попадала в перфорированную трубу и емкость с маслом.

Достоинства и недостатки буржуек на отработке

Чтобы эксплуатация буржуйки на отработке не доставляла особых хлопот, необходимо знать ее особенности, достоинства и недостатки, которые обязательно следует учитывать при ее использовании.

К достоинствам можно отнести следующие качества:

• Печка неприхотлива, не требует вмешательства в свою работу – главное, правильно отрегулировать воздушный зазор на заливной горловине (обычно это составляет 10 – 15 мм). Она обладает хорошей теплоотдачей, способна быстро обогреть закрытое помещение.
• При правильной эксплуатации такая буржуйка не коптит, из дымоходной трубы не выделяется гари.
• Печь в определенной степени можно считать пожаробезопасной в том плане, что топливо (отработка) само по себе в обычных условиях никогда не горит, а в камере происходит только дожиг выделяемых им паров.

Однако, немало у подобной схемы и недостатков:

• Уже упоминалось про шумность работы печки. Кроме того, нельзя избавиться и от характерного запаха. Впрочем, для гаражных условий это не должно иметь большого значения. Иногда мастера находят и иное решение подобной проблемы. Например, устанавливают на верхнюю камеру дополнительный воздушный теплообменник, через который с помощью вентилятора прогоняется воздух, обогревающий соседнее помещение.

В конструкцию добавлен воздушный теплообменник, подключенный к вентилятору. Поток горячего воздуха отапливает соседнее помещение

• И камера сгорания (перфорированная труба), и дымоход достаточно быстро зарастают отложениями продуктов сгорания, требуют частой профилактической прочистки.
• Горящее масло в нижней камере всегда оставляет закоксованный слой, который довольно трудно поддается очистке.

Видео — Печка на отработке

В процессе эксплуатации печки следует соблюдать ряд обязательных правил:

• Не допускается использование масляной отработки с горючими примесями, например, бензином. Отработка должна быть обязательно отфильтрована, чтобы в ней не содержалось твердых взвесей.
• Представляет опасность и отработка с водой – это может привести к закипанию жидкости и разбрызгиванию масла с возможным его воспламенением. Сбор отработки для дальнейшего использования в виде топлива должен проводиться в условиях, исключающих попадание воды.
• Ни в коем случае нельзя размещать такую печь на сильном сквозняке – это может вызвать перекидывание пламени на окружающие предметы. Вокруг печки не должно никогда располагаться никаких воспламеняющихся веществ и материалов. Обязательно предусматривается надежная термоизоляция стен помещения.
• Помещение обязательно должно иметь надежную вентиляцию, так как работы печки связана с интенсивным поглощением кислорода воздуха и выделением опасной для здоровья и жизни окиси углерода.
• Категорически запрещено использовать в качестве топлива какие бы то ни было иные легковоспламеняющиеся жидкости – это может закончиться взрывом в верхней камере или дымоходной трубе.
• Никогда нельзя оставлять подобную буржуйку без присмотра. Категорически запрещено ложиться спать в помещении с работающей печкой. Перед уходом следует убедиться, что масло полностью прогорело, закончился процесс дожига его паров.
• Запрещается поливать печку водой для ее охлаждения, применять воду для тушения огня – это лишь усугубит опасную ситуацию.
• Дымоход печки не должен иметь горизонтальных участков. Допускается наклонный участок для изменения направления под углом 45 градусов. Минимальная длина дымоходной трубы должна составлять 4 м, а рекомендуемая – от 5 до 7 м.
• Рекомендуемый уровень заливки при первоначальной заправке печки – до ⅔ объема нижней емкости.
• При использовании подобной буржуйки в гараже, поблизости от нее обязательно должен быть порошковый огнетушитель или ящик с песком.

Итак, изготовить буржуйку в гараж сможет, наверное, каждый, кто имеет устойчивые навыки сварочных и слесарных работ. Достаточно проявить фантазию или воспользоваться чертежами готовых разработок – и все должно получиться. Главное, и при изготовлении, и при эксплуатации подобных печек – постоянное соблюдение элементарных мер безопасности, чтобы отопительный прибор не стал причиной большой беды.

Сделаем печь на дровах

Печка на дровах

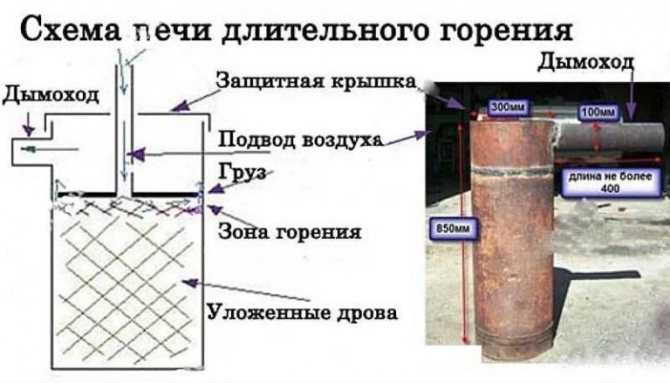

Такая буржуйка, как дровяная печь для гаража, не требует топлива долгое время после заправки. Её особенность обеспечивается полной загрузкой дровами и привариванием заслонки. Регулирование силы тяги в печке на дровах для гаража с помощью продуха обеспечивает тление дров и выделение тепла до двадцати часов.

Совет: перед тем как сделать печь для гаража на дровах, подумайте, где вы будете хранить топливо.

Создание печи для гаража на дровах предусматривает выполнение следующих действий:

• В металлической 200-литровой бочке срезать верхнюю часть для создания отверстия под дымоотвод;

Внимание! Для эффективности тяги необходим дымоотвод, диаметром минимум 15 см.

• Здесь же проделайте отверстие для подачи воздуха;

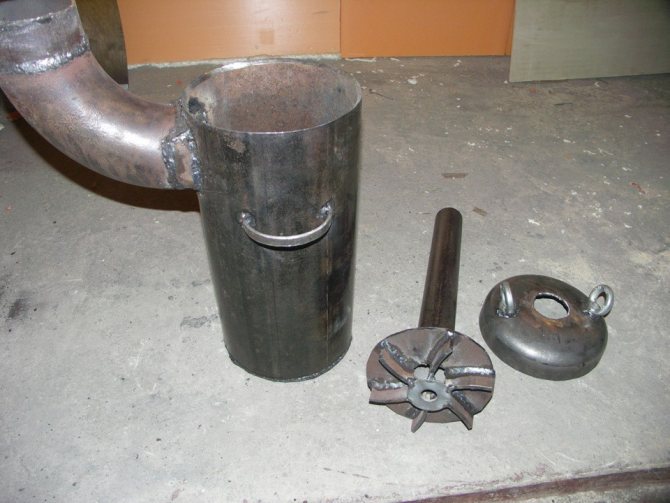

• Сделайте груз — обрезанный из листа металла круг, с такими габаритами, которые обеспечивают ему свободное перемещение внутри бочки, с приваренными кусками швеллера;
• Вырежьте на грузе отверстие, к которому присоедините 10-см кусок трубки;

Совет: если под рукой нет металлической бочки, используйте широкую трубу, к которой приваривает квадратный лист из металла для устойчивости печи.

• Вставьте в бочку или трубу груз, накройте крышкой;
• Поместите трубу вывода воздуха в сделанное для неё отверстие.
• Вырежьте люки для закладывания дров и уборки золы и закройте их крышками.

Внимание! Печь внутрь гаража надо устанавливать на подготовленный заранее фундамент из кирпича.

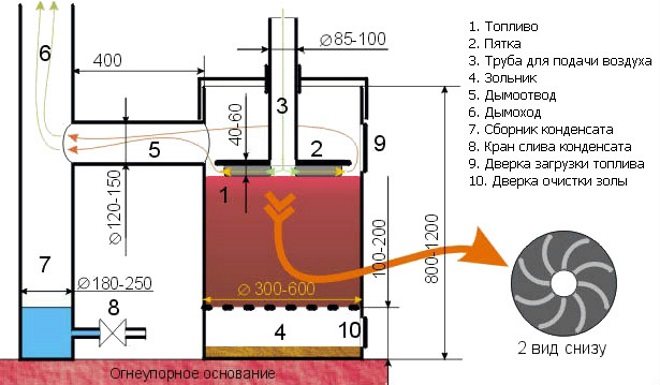

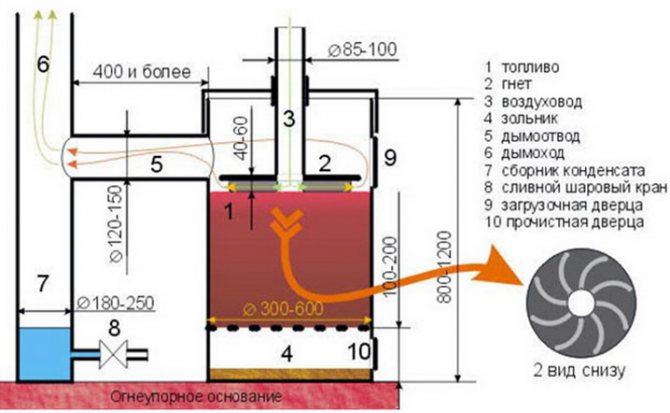

Схема печки длительного гарения из 200 литровой бочки

Конструкция и принцип работы

Чаще всего буржуйка имеет цилиндрическую форму. Основные элементы стандартной конструкции такой печи – металлический корпус и дымоход. Саму печь можно разделить на два отсека. Верхний – камера сгорания (топка), куда закладывается топливо. Там же устанавливается патрубок для отвода продуктов сгорания в дымовую трубу.

Колосниковой решёткой отделен нижний отсек – зольник. Правильная подача кислорода в нём обеспечивает надлежащее сгорание дров. В обоих отсеках рекомендуется установить загрузочные дверцы. От них зависит количество поступаемого в топку воздуха, а значит, и интенсивность горения топлива.

Подготовительные работы перед сборкой печи: выбор места

Использование буржуйки в гараже, как и любого другого отопительного прибора, требует соблюдения правил безопасности. В первую очередь это касается места установки устройства. Идеально для этого подойдет угол гаража, который располагается возле стен, противоположных к воротам помещения.

Помните, что нельзя ставить печку в непосредственной близости с автомобилем. Расстояние между ними должно быть минимум 1,5 м. Аналогичная отдалённость должна быть и от предметов, которые легко воспламеняются, например, от бочек с бензином.

Стены возле буржуйки должны быть защищены огнеупорным материалом

Расстояние от буржуйки до стены зависит от того, из какого материала построен гараж. Если это дерево, то от печки до стены должен быть минимум 1 м. Дополнительно их рекомендуется защитить асбестовыми плитами.

Как улучшить работу печи

Такая печь имеет один существенный недостаток — она очень быстро остывает. Однако это очень легко исправить с помощью кирпичного экрана, который устанавливается с трех сторон конструкции. Это позволит аккумулировать тепло и отдавать его помещению даже после того, как печь перестанет гореть.

Располагать его нужно на расстоянии 5–7 см от стен печки, ни в коем случае не впритык. При этом нужно позаботиться о наличии вентиляционных отверстий.

Экран не должен находиться впритык к стенкам печки

Конструкция с кирпичным экраном будет весить гораздо больше, чем обычная металлическая печь-буржуйка, поэтому рекомендуется предварительно возвести индивидуальный фундамент.

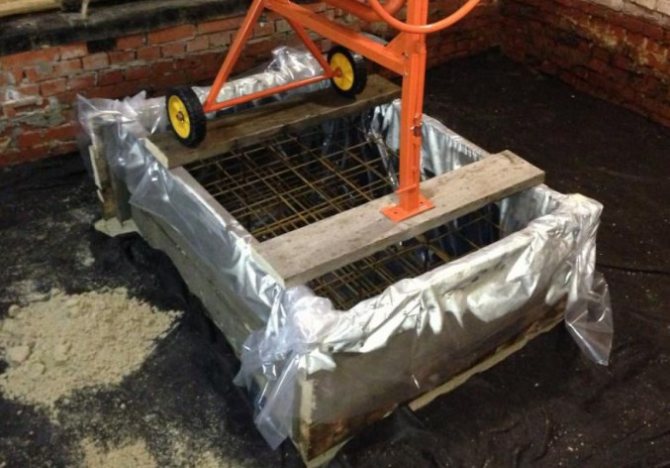

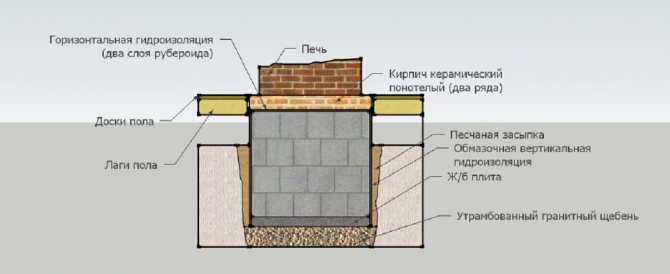

В некоторых случаях может потребоваться монтаж индивидуального фундамента. Сделать его очень просто:

1. Вырыть яму глубиной около 50 см. Все остальные габариты зависят от размеров самой печки и экрана.
2. Засыпать дно ямы песком (обычно на это уходит около 3–4 вёдер), после чего его нужно утрамбовать. Песок покрыть слоем щебня в 10–15 см, также утрамбовать.
3. Засыпку разровнять, залить приготовленным цементным раствором. Оставить на сутки (можно и на несколько, фундамент от этого только выиграет).
4. Накрыть основание несколькими слоями рубероида.
5. Теперь можно начинать выкладку экрана в пол кирпича. При этом первые два ряда должны быть выложены сплошной кладкой непосредственно на рубероид. В 3–4 ряду необходимо сделать вентиляционные зазоры. Продолжить сплошную кладку.
6. Экран рекомендуется делать без верхнего перекрытия.
