Колпак на трубу-своими руками

Мастер класс от Дачного мастера как сделать колпак для дымоходной трубы

Дымоход оледенение зонта угарный газ в доме

Как самому сделать оголовок

Иногда встречается ситуации, когда по каким-либо причинам размеры обсадной колонны имеют нестандартный наружный диаметр (180 мм), и найти подходящий или переделать стандартный оголовок с наивысшим размером 160 мм невозможно. В этом случае единственным выходом является изготовление самодельной конструкции из металла с применением электродуговой или газовой сварки, также для этого потребуется бытовой электроинструмент (болгарка, дрель). Выполняемые работы состоят из следующих этапов:

• В хозяйственном или строительном магазине находят герметизирующее кольцо из паронита или резины на внешний диаметр обсадной трубы, кольцо должно одеваться на трубу с некоторым усилием.
• Из листовой стали толщиной не менее 5 мм. болгаркой или электролобзиком вырезают верхнюю крышку в виде стального круга на 80 – 100 мм больше наружного диаметра трубы.
• Из такой же стали вырезают фланцевое кольцо с наружным диаметром крышки и внутренним размером обсадной трубы.
• Совмещают обе детали (лучше использовать струбцину) и просверливают в них отверстия под крепежные болты – для равномерного прижатия нужно сделать 6 или 8 равноудаленных дыр по всему периметру.
• Специальными коронками по металлу проделывают два отверстия в крышке – под 32 мм. резьбовой патрубок для подключения водопроводной магистрали и меньшего диаметра для штуцера, в котором будет размещаться гермоввод, изолирующий электрический кабель насоса от металлической крышки.
• При желании сверлом по металлу в крышке проделывают два диаметрально расположенных отверстия, в которые затем вкручивают рым-болты.
• При помощи сварочного аппарата или газовой горелки вваривают в крышку резьбовой 32 мм. фитинг для подключения водопроводной линии и штуцер для размещения электрокабеля, снизу крышки приваривают кольцо для подвешивания карабина.

Можно легко обойтись без сварочного аппарата, прикрутив все фитинги и карабинное кольцо к крышке накидными гайками, если предварительно оснастить соединяемые детали резьбой под крепежные элементы.

Самодельный оголовок размещают на трубной поверхности приведенным выше способом, болты вкручивают постепенно до тех пор, пока сжатое резиновое кольцо не зафиксирует обе части на трубе.

Рис. 11 Основные этапы работ при изготовлении оголовка своими руками

Оголовок является важным элементом при обустройстве водозаборного глубинного источника, обеспечивающим надежность размещения насосного оборудования, легкость подключения и извлечения из скважины электронасоса при проведении ремонтных и профилактических работ.

Средняя стоимость заводских моделей составляют около 40 у.е., данную сумму можно сэкономить, сделав своими руками верхнюю крышку и фланец из листовой стали, основная трудность при этом – нахождение резинового уплотнительного кольца подходящего размера.

Как сделать флюгарку в дачной мастерской своими руками с небольшим опытом жестянщика Флюгер для дымохода

Информация по назначению калькулятора

К ирпичный онлайн калькулятор предназначен для расчета количества строительного и облицовочного кирпича для дома и цоколя, а так же сопутствующих параметров и материалов, таких как количество кладочного раствора, кладочной сетки и гибких связей. Так же в расчетах могут быть учтены размеры фронтонов, оконных и дверных проемов необходимого количества и размеров.

При заполнении данных, обратите внимание на дополнительную информацию со знаком Дополнительная информация

К ирпич с давних времен является самым востребованным, распространенным и привычным строительным материалом для возведения долговременных и надежных сооружений. Такое положение сохраняется по целому ряду причин, несмотря на появление новых, современных и более дешевых строительных материалов. Существует несколько самых распространенных видов кирпича для любых строительных нужд:

• Саманный — из глины и различных наполнителей
• Керамический — (самый распространенный) из обожженной глины
• Силикатный — из песка и извести
• Гиперпрессованный — из извести и цемента
• Клинкерный — из специальной обожженной глины
• Огнеупорный — (шамотный ) из огнеупорной глины

К ерамический кирпич

(глиняный) по назначению подразделяют на фасадный, рядовый и клинкер. Кирпич рядовый (забутовочный) может иметь не идеальную геометрию и в большинстве случаев используется для кладки черновых стен домов, цоколей, гаражей, которые в дальнейшем штукатурятся, окрашиваются и защищаются облицовочными материалами и покрытиями. Его цвет имеет различные оттенки красного.

О блицовочный

(фасадный) используют для возведения стен без какой-либо дополнительной отделки их в дальнейшем. Так же существуют различные специальные виды кирпича фасадного, способные противостоять высоким механическим нагрузкам и неблагоприятным атмосферным воздействиям, и обычно используют для мощения дорожек, строительства всевозможных подпорных оград, лестниц, стенок.

К линкерный

имеет идеальную гладкую поверхность, различные оттенки красных и черных цветов и обладает большой плотностью.

С иликатный

представляет собой известково-кремниевый искусственный камень светлого цвета. Отличается силикатный кирпич от керамического тем, что в процессе изготовления его не обжигают. Он достаточно гигроскопичен, и соответственно не используется для строительства объектов, которые будут эксплуатироваться во влажных средах, таких как цоколь и подвальные помещения.

Т ак же силикатный кирпич не применяется в строительстве печей, труб, дымоходов и фундаментов, так как достаточно слабо выдерживает внешние разрушающие нагрузки.

О гнеупорный

подразделяется на несколько видов и используется для возведения конструкций, подверженных высоким температурам, такие как печи, камины, дымоходы и плавильни. Самым распространенным является шамотный кирпич, имеет желтоватый оттенок, изготовленный из специальной огнеупорной глины (шамота) и в отличии от обычного глиняного может легко переносить высокие температуры (до 1400 гр.), а так же многочисленные циклы нагревания и охлаждения без потери прочности.

К ирпичи бывают полнотелыми (объем пустот не более 25%), пустотелыми и пористо-пустотелыми. Считается, что углубления и пустоты в материале не только уменьшают вес, но и значительно увеличивают общую прочность кладки за счет увеличения площади контакта между кирпичом и кладочным раствором.

Самый распространенный стандартный размер кирпича: 250 — 120 — 65 мм (длинна — ширина — высота), так называемой первой «нормальной формы» (1НФ).

П ри расчете количества кирпича необходимого для работ, обычно используют правило называемое «формат», в котором размеры самого кирпича увеличивают на 10 мм (такова стандартна толщина шва), то есть получается: 260x130x75 мм.

Д алее представлен полный список выполняемых расчетов с кратким описанием каждого пункта. Если вы не нашли ответа на свой вопрос, вы можете связаться с нами по обратной связи.

Чем опасны дефлекторы, зонты и флюгера на дымоходе.

Флюгарка + дымник для дымохода своими руками. Жестянщик.

Устанавливать колпак или нет

Рассмотрим несколько рекомендаций строителей и инженеров, они касаются индивидуальных случаев и учитывают технические параметры отопительных котлов и дымоходов.

Вид дымохода	Практические рекомендации

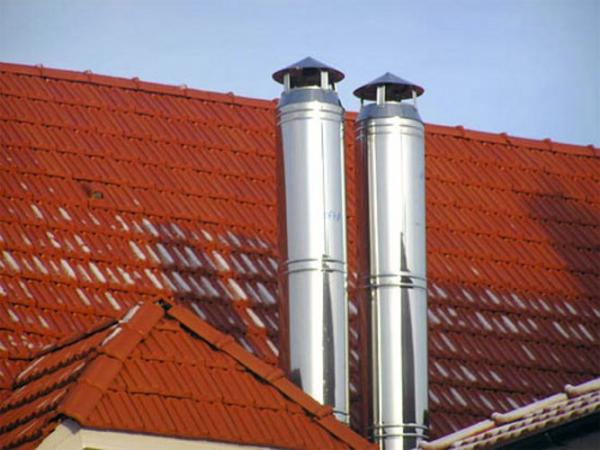

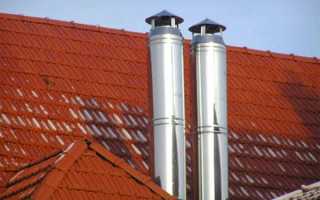

Нержавеющие стальные трубы круглого сечения	Такие дымоходы сегодня монтируются с современными высокоэффективными котлами на различных видах топлива. КПД устройств не ниже 85%. Опытные строители настоятельно не рекомендуют их накрывать колпаками. Птицы в любом случае в нержавеющих трубах гнезда не делают, а для конденсата каждая система имеет специальный приемник, туда же попадают и атмосферные осадки. Для уменьшения их количества можно воспользоваться конусной насадкой с открытым соплом. Она никогда не замерзает и уменьшает количество попадающей воды в дымоход.

Одинарные кирпичные дымоходы	Это самые сложные с точки зрения строителей дымоходы, требуют много времени на обустройство. Но по эффективности и эксплуатационным показателям намного уступают современным моделям. Кирпич очень боится влаги, конденсат на его стенках быстро разрушает целостность конструкции. Постепенно кладка сыпется и уменьшает эффективный просвет. Кроме того, одновременно понижаются характеристики стенок – увеличивается сопротивление воздушным потокам и уменьшаются значения тяги. Такие дымоходы рекомендуется накрывать большими колпаками, защищающими максимальную площадь оголовка. Конкретные инженерные решения могут быть различными, но всегда следует выполнять несколько условий. Первое – колпак не должен уменьшать тягу из котла. Второе – если на нем появляется конденсат, то он должен скапывать мимо дымохода. Для этого требуются увеличенные размеры защиты.
Дымоходные блоки, включающие в себя как дымоходные, так и вентиляционные каналы	Довольно сложная ситуация, каждое отверстие имеет свои параметры. К таким конструкциям могут подключаться отопительные котлы с различными техническими параметрами и вентиляционные системы. Профессионалы рекомендуют накрывать большие дымоходные блоки двускатными или вальмовыми колпаками. Они должны защищать только верхние плоскости кирпичных сооружений от негативного влияния атмосферных факторов, но никак не влиять на потоки угарных газов или воздушной вентиляции.

Это общие советы, их рекомендуется учитывать во время принятия окончательного решения.

Преимущества и недостатки

Плюсом установки колпака на дымоход является:

• более эстетичный вид дымоотводного канала;
• защита внутреннего пространства труб от попадания посторонних предметов и разного мусора;
• защита материала дымохода от воздействия осадков;
• дымник прикрывает часть устья, не позволяя потоку ветра опрокинуть тягу.

Минусов от монтажа зонтика на дымоходе не так много, но они довольно существенны:

• изделие устанавливается на пути выхода продуктов горения и служит некоторым препятствием их свободному оттоку. Неверно выбранная и смонтированная модель может уменьшить тягу и привести к задымлению помещения;
• образующийся при сжигании топлива водяной пар, выходит вместе с дымом по трубе на улицу и конденсирует, соприкасаясь с холодным металлом колпака, а затем замерзает при понижении температуры ниже 0º. В результате на дымнике намерзают сосульки, которые перекрывает проходное отверстие трубы и препятствуют процессу дымоудаления.

Аргументы против установки колпака

Цены на сэндвич-дымоходы

Сэндвич-дымоход

Ознакомление с ними усложняет принятие окончательного решения, но о них следует знать. Только полная информация дает возможность сделать оптимальный выбор с учетом максимального количества различных факторов.

Колпак может создавать препятствие тяге

Это предупреждение имеет право на существование только в одном случае – колпак посажен очень низко, размеры щелей по периметру меньше диаметра трубы дымохода. Такое встречается очень редко, никто колпаком сознательно не закрывает дымоход.

Колпак может создавать препятствие тяге только если посажен слишком низко

На колпаке может намерзать конденсат и частично или полностью блокировать отверстие

К сожалению, такие случаи бывают нередко. Все зависит от климатических условий зоны расположения строения, коэффициента полезного действия котла и физических характеристик топлива. Если с первым фактором все понятно, то на двух последних следует остановиться подробнее.

1. Строительные нормы и правила строго регламентируют температуру выходящих из дымохода газов. Она не должна быть меньше +120°С, только при таких условиях исключается появление конденсата. Но современные отопительные котлы имеют очень высокий КПД, это значит, что максимальное количество тепловой энергии передается теплообменнику, соответственно, температура выхода газов низкая. Ни один котел не выдерживает рекомендованные значения, все они обогревают внутренние помещения, а не улицу.

   Конденсат в дымоходе

   Вывод – конденсат будет не только на колпаке, но и на той части дымохода, где температура ниже установленных норм. Это всегда следует учитывать при попытках накрывать дымоходы дополнительными элементами.

   Как устранить конденсат в дымоходе

2. Количество конденсата зависит от типа и характеристик топлива. Если котел топить влажными дровами, то конденсат придется ежедневно собирать в десятилитровые емкости, а если качественным природным газом, то он почти полностью отсутствует.

   Если в печи или камине применяется твердое топливо, важно, чтобы оно было сухим

Вывод. Решение об установке колпака принимайте с учетом вышеописанных факторов, они оказывают решающее влияние на показатели тяги и могут становиться причиной возникновения крайне опасных ситуаций.

Колпаки быстро прогорают, их приходится часто менять

Если изделия сделаны из некачественного и незащищенного от коррозии металла, то да, срок их службы не превышает 3–5 лет. Но сегодня в таких целях применяется или оцинкованная или легированная тонколистовая сталь. Время эксплуатации качественной нержавейки практические неограничен.

Колпаки из нержавейки имеют длительный срок службы

Цены на крышный дефлектор

Крышный дефлектор

Как изготовить козырек на дымоход

Прежде всего нужно выяснить внешние размеры оголовка, куда планируется крепить зонтик, а затем набросать от руки эскиз с изображением будущей конструкции. Для ее разработки воспользуйтесь простыми правилами:

• габариты или диаметр изделия должен быть на 10 см больше размеров трубы, чтобы края выступали на 50 мм со всех сторон;
• угол уклона скатов – от 30 до 45°;
• минимальная высота от среза дымохода до грибка – 100 мм, как продемонстрировано на чертеже.

Помимо традиционного зонтика, есть и другие варианты конструкций – дефлектор и вращающийся флюгер – «подхалим». Первый позволяет реально усилить тягу за счет ветрового давления, создающего разрежение внутри цилиндрического корпуса, куда выходит дымовой канал. Зато в безветренную погоду данное приспособление не только теряет свои преимущества, но и ухудшает силу тяги в трубе, создавая повышенное сопротивление на выходе продуктов горения.

Схема работы дефлектора – ветер создает внутри колпака разрежение Насадка красивая, но не слишком эффективная и надежная

Полуцилиндрический флюгер, собранный из нескольких сегментов и вращающийся на специальном подшипнике, получил название «подхалим» благодаря способности поворачиваться за ветром. Если бы не высокая цена и сомнительная надежность подшипника, он стал бы идеальным колпаком для любого круглого дымохода, поскольку успешно защищает устье от задувания и осадков.

Флюгер хорошо помогает от задувания ветром, но от сильных порывов может сломаться

На изготовление дымоходных козырьков идут различные материалы – тонколистовая сталь с цинковым и полимерным покрытием, нержавейка и даже медь. Чтобы смастерить колпак на трубу своими руками, мы рекомендуем первые 2 варианта – оцинкованный либо крашеный металл толщиной не менее 0.5 мм.

Делаем простой круглый грибок

Для выполнения этой работы понадобятся обычные инструменты – ножницы по металлу, дрель, молоток и приспособление для постановки заклепок. Определив необходимые размеры грибка, действуйте в таком порядке:

1. Завинтите в деревянную планку 2 самореза на расстоянии, равном радиусу изделия плюс 15 мм. Получите импровизированный циркуль, с чьей помощью наметите на металле центр круга и прочертите его контур.
2. Обрежьте заготовку ножницами, а затем нарисуйте сектор с длиной дуги примерно 120 мм (фигура напоминает первый кусочек круглого торта).
3. Вырежьте этот клин, после чего с усилием совместите внешние края круга и зафиксируйте их в тисках.
4. Просверлите вдоль получившегося шва 3 отверстия и соедините концы детали заклепками либо винтиками М4 с гайками. Верхняя часть флюгарки готова.

Вычерчивание круга на листе оцинковки (слева) и соединение краев грибка (фото справа)

Ножки для грибка и опоясывающий трубу хомут делается из стальных полос, изготавливаемых путем изгибания тонкого листа в 2—3 раза. Эти детали также крепятся к зонтику заклепками, что наглядно продемонстрировано мастером на видео:

Двускатный зонт прямоугольной формы

Для изготовления этой разновидности колпаков желательно воспользоваться станком — листогибом или обратиться за данной услугой в соответствующую мастерскую. В крайнем случае придется гнуть элементы вручную по линии, аккуратно пристукивая металл резиновым молотком на деревянном бруске.

Как и в предыдущем варианте, первым делом надо снять наружные размеры кирпичного дымохода, а затем рассчитать и зарисовать выкройку, как показано на чертеже. Здесь же приведены формулы для определения длины сторон элементов в зависимости от исходных габаритов трубы и высоты флюгарки.

Сборка рамы и монтаж стоек по углам, крепление производится заклепками

Изготовить колпак на трубу своими руками относительно просто – нужно раскроить металл согласно чертежу, согнуть по штриховым линиям и соединить детали заклепками. В качестве жестких стоек предлагается взять готовые уголки из крашеного металла толщиной 0.5—0.7 мм. Как происходит сборка двускатной флюгарки и козырька в виде крышки с проходом трубы, наглядно показано в видеосюжете:

Труба дымохода и флюгарка своими руками.

Технология изготовления прямоугольной вытяжной установки с флюгаркой

Чертеж прямоугольного колпака дымохода. (Для увеличения нажмите)

1. Вырезают из листа железа прямоугольник с учетом при сгибе, чтобы было 10 см на посадку дымовой трубы.
2. По сторонам делают косые надрезы на одинаковом расстоянии, при соединении эти надрезы дадут трапециевидные сегменты.
3. Далее делают четыре стойки, прикрепляют на углах прямоугольника, закрепив заклепками.
4. Загнуть кончики, получается отверстие, как на чертеже.
5. Отдельно вырезают прямоугольник: загибают в виде арки, закрепляют — это уже готовая вытяжка, для оригинальности можно изготовить флюгарку.
6. Готовую конструкцию устанавливают в дымоходную трубу.

Крепление трубы с установкой делают согласно тому, из чего сооружена дымовая труба.

Установка торцевой планки для металлочерепицы

1. Измеряется длина торца ската и подсчитывается количество целых планок. Если необходимо, то последняя обрезается на нужную длину.
2. Монтаж начинается с нижней части ската и идет вверх. При этом изделия укладываются внахлест не менее 50 мм.
3. Горизонтальная часть торцевой планки для металлочерепицы должна полностью перекрывать гребень кровельного покрытия, а вертикальная закрывать доски обрешетки с их торцов.
4. Фиксация элемента осуществляется с помощью кровельных саморезов аналогичного цвета, как в вертикальной плоскости, так и в горизонтальной. При этом сверху винты вкручиваются строго в гребень металлочерепицы. Расстояние между саморезами должно быть 30 – 50 см, а вкручивать их удобнее всего шуруповертом, начиная с одной стороны, чтобы планку не покоробило.

Схема крепления торцевой планки

Не стоит забывать и о герметизации зазоров между планкой и кровельным покрытием. Помимо защитной функции ветровая планка для металлочерепицы несет еще и декоративную. Кровля, оформленная этим элементом, имеет более законченный и гармоничный вид.

Полезный совет!При фиксации планки саморезами необходимо быть очень внимательным и не промазать по доске обрешетки. Если это произошло, то ни в коем случае саморез удалять нельзя, так как он закрывает сделанную дыру.

Схема фиксации планки саморезами

В процессе проведения кровельных работ следует уделять большое внимание безопасности. Лестница или строительные леса должны быть надежно закреплены и не представлять опасности

Удобнее всего крепить ветровую планку для металлочерепицы с лесов, установленных вдоль фронтона здания. Это позволит свободно передвигаться по всей длине кромки ската. Перед креплением доборного элемента стоит зашить нижнюю часть обрешетки, нависающую над фронтоном, облицовочным материалом. Это позволит в дальнейшем избежать неудобств, так как установленная планка может помешать этому процессу.

Конструкция крыши из металлочерепицы — вид с торца

При монтаже изделия обращают внимание на выравнивание обеих плоскостей, так как «волны» или «кручение» не только снизят защитные функции элемента, но и испортят весь облик кровли. Ровное крепление может быть обеспечено только при неукоснительном следовании правилам монтажа и использовании измерительных инструментов

Полезный совет!Торцевая планка для металлочерепицы должна крепиться саморезами с каучуковыми шайбами «в натяг». Это не позволит воде попасть под нее, а ветру расшатать, вызывая впоследствии дребезжащие звуки.

Ветровая планка выполняет не только декоративную, но и защитную функции

Основные материалы

Медные колпаки самые долговечные

Для создания защиты на трубу применяются разные металлы. Они должны быть надежными, крепкими, не реагировать на внешнее воздействие окружающей среды и не уменьшать вытяжной силы. К таким материалам относятся оцинкованная сталь, нержавеющая сталь и медь.

Защита из оцинкованной стали хорошо переносит агрессивные воздействия среды, отличается своей практичностью. Оцинкованная сталь не теряет расцветку под действием прямых солнечных лучей. Ее дополнительно могут покрывать цветным полимером – полиэстером. Если ставится колпак из оцинкованной стали с небольшой толщиной, он может прогореть за 3-5 лет постоянного использования. Газы высокой температуры разрушают его, поэтому рекомендуется ставить отражатель из нержавеющей стали. Стоимость устройства будет выше, но срок службы увеличится на несколько десятков лет.

К материалам более высокого класса относят нержавеющую сталь. Она отличается долговечностью и высокой прочностью. Ее стоимость выше, чем оцинкованной стали. Может использоваться в качестве дополнительного защитного элемента колпака.

Особенности и предназначение торцевой и карнизной планки

Каждая из указанных планок изготавливается по аналогичной технологии, что и металлочерепичный лист, из которого формируется кровельный настил.

Производят планки из металлического профиля, состоящего в свою очередь из пассивированной и оцинкованной стали 0,4-0,5 мм в толщину.

Профиль также подлежит последующему покрытию полимерным защитным слоем – указанное покрытие может быть полиэстеровым либо пластизоловым, а что касается металлочерепицы композитного типа, то при ее изготовлении применяют базальтово-крошечное покрытие.

Если говорить о функциональной нагрузке, которую несут рассматриваемые элементы, то состоит она в следующем:

• Карнизная планка являет собой продолговатый элемент, состоящий из аналогичного остальному покрытию материала. Основной функцией карнизной планки служит защита лобовой карнизной доски от попадания на нее влаги при воздействии атмосферных осадков и, как следствие, оберегание от влаги всего пространства под кровлей.
• Торцевая планка для металлочерепицы в свою очередь имеет идентичную конструкцию, что и карнизная, но подлежит креплению в отличие от второй на боковых торцах кровельных скатов, а не в карнизной части.Перекрытием торца торцевая планка несет двойную функцию:

• Защищает обрешетку от промокания.
• Защищает кровельный настил от ветровой нагрузки (не дает сорвать крыши сильным порывам ветра).

Вследствие последнего торцевая планка и получила свое второе наименование – ветровая планка для металлочерепицы.

Монтаж карнизной планки и водосточной системы

Устройство карнизной планки

Установка карнизной планки на кровлю из металлочерепицы выполняется в соответствии со следующими правилами:

1. Начинают с устройства лобовой доски, которую прикрепляют к торцам стропильных ног посредством оцинкованных гвоздей. Заменой лобовой может стать карнизная доска, прикрепляемая в специальных стропильных пазах.

1. После этого карниз подлежит подшивке при помощи профнастила или шпунтованной доски.К стене здания при этом крепят опорный брус, который будет служить в качестве второй опоры для подшивки кровельного карнизного свеса.
2. Прежде чем смонтировать карнизную планку, прикрепляют кронштейны для устройства водосточного желоба. Они могут крепиться как на карнизной доске, так и непосредственно на стропилах.
3. Затем устраивают карнизную планку, монтаж которой должен предшествовать монтажу металлочерепицы.Планка устанавливается в натяжку поверх кронштейнов для водостока и крепится при помощи саморезов к карнизной и/или лобовой доске. Расстояние между саморезами предполагается в районе 30-35 мм.

Крепление карнизной планки

По окончанию настила кровельного ковра, основным материалом которого служит металлочерепица – торцевая планка монтируется с тем, чтобы закрыть собой торцы кровли из металлочерепицы своими руками.

Устройство торцевой планки производится следующим образом:

1. Ее устанавливают на высоту волны металлочерепицы выше относительно уровня обрешетки. При этом угол торца крыши должен быть полностью перекрыт.
2. Крепят торцевую планку сверху и по бокам саморезами. Верхние саморезы крепят планку к гребням волн металлочерепицы.
3. Нахлест при наращивании планки предусматривают до 50 мм.
4. Стык между кровельным покрытием и планкой подлежит тщательной герметизации.

Если при формировании кровельного настила вами правильно были установлены как сам настил, так и пара карнизная + торцевая планка – металлочерепица, наверняка, будет служить очень долго. Защита подкровельных компонентов кровельного пирога под металлочерепицу планками отыгрывает при этом существенную роль.

Какие материалы используют для изготовления колпаков их крепежа

Изготавливают колпаки на дымоход из материалов, который стойки к коррозии, переносят высокие температуры и имеют длительный срок эксплуатации. Требование по температурному режиму действует, только если устройство закрывать будете дымоход. Для вентканалов вполне подойдет изделие из полиэстера, пурала и т.п. Во всех других случаях используют:

• Оцинкованную сталь
• Нержавеющую сталь
• Медь
• Сплав цинк-титан

Флюгарки (дымники) из меди служат долго, от 50 до 100 лет. Это один из самых долговечных материалов, но при его монтаже необходимо использовать метизы из меди. В противном случае начнутся активные коррозионные процессы, которые значительно сократят сроки жизни устройства. Установка цинк-титанового колпака на дымоход предусматривает по тем же причинам использование только оцинкованных метизов. Цинк-титан – новый сплав, который недавно использовался только для изготовления кровельных материалов, но сегодня многие кампании стали производить из него и колпаки на дымоход. Они имеют полувековой срок гарантии и цену гораздо меньше, чем у медных. Устанавливать на трубу колпаки из остальных материалов можно обычными метизами, хотя лучше все-таки брать те, которые не поддаются окислению и разрушению: большая часть флюгарок служить может десятилетиями, а лезть на крышу потому что ее сорвало ветром из-за разрушившегося крепления — не самое приятное времяпровождение. Если говорить о кирпичной трубе, то использовать можно или обычные длинные гвозди или нарезные (но их демонтировать практически невозможно), можно воспользоваться дюбелями. В каждом конкретном случае система крепления подбирается исходя из формы и материала трубы, имеющихся отверстий для крепления и т.п.

Кованые колпаки на дымоходы

Самый популярный вид этой продукции – это дымник из нержавейки с полимерным покрытием или без такого. Срок эксплуатации в этом случае составляет 20 лет, но зато и цена намного ниже. Особо популярен вариант с полимерным покрытием – цвет можно подобрать в тон кровли, а если и дизайн будет в стиле кровли, смотрится такой вариант замечательно.

Почему трубы задымляются?

1. Неправильно выбран диаметр трубы.
2. Неправильная длина трубы, а также высота.
3. Если ветер усиливается, холодный воздух попадает в дымовую трубу. Тяга становится меньше так, как на дым воздействует давление ветра, дым перестает уходить из дымовой трубы и, в конечном результате, дым остается в дымовой трубе.
4. Дымовая труба засорена сажей. Нельзя при чистке дымовой трубы использовать никакую химию, чтобы почистить дымовую трубу, необходимо пригласить специалиста.
5. Возможно, из кладки упал кирпич. При поднятие сильных ветров случаются случаи, когда кирпичи падают из кладки. Необходимо убрать кирпич и заделать отверстие глиной.
6. Кладка начинает трескаться и холодный воздух попадает в щели, тяга уменьшается, и камин будет дымить. Все трещины необходимо заделать раствором с глиной.
7. Выделение конденсата, в результате чего печь становится сырой. Причина: при понижение температуры газов, которые выделяются при горение топлива. Из-за сажи, которая накапливается на стенках трубы, она уменьшает теплоизоляцию.
8. Если неправильно был построен дымоход.
9. Если стены печной трубы неровные и малое сечение дымоходной трубы.
10. Если дымоход установлен ниже крыши.
11. При установке дымохода вблизи высоких деревьев и домов.
12. Если дымоход пропускает воздух через кирпичную кладку.
13. Если помещение плохо вентилируется.
14. Дождь, снег.
15. Когда на улице теплее, чем в здание.
16. Когда первый раз разжигаете при замерзшем дымовой трубы.

Причины поломок и их устранение

Есть три вида работы и устранение поломок:

1. Профилактиктический ремонт
2. Капитальный ремонт.
3. Частичный ремонт.

Профилактика проводится для чистки от сажи. Помощь профессионала не нужна. Необходимо следить за всеми частями печи, чистить от сажи и пепла.

• Печь дымит и плохо горит. Необходимо проверить тягу печи и подходит ли топливо для именно этой печи.
• Плохая отдачи тепла печи. Необходимо проверить, как плотно закрывается поддувало и дверца у топки, нужно использовать специальный жгут.
• Сильная тяга, будет весь жар уходить на улицу и прогреваться помещение не будет.
• Если будет хорошая тяга, то газы будут уходить через дымовую трубу, не будет образовываться угарные газы.
• Печь не прогревается. В дымовой трубе имеются трещины. Необходимо заделать трещины. Основной канал сужен, нужно суженный канал разобрать.
• Нет тяги. Очистить трубу с помощью гири. Если этим способом не удалось очистить, придется разбирать дымовую трубу, чтобы очистить ее. Если сажа от смолы, то необходимо развести в дымоходе огонь и таким методом очистить, также есть химические средства.
• Печь начинает дымить. Эта проблема возникает при постоянной топке печки. Нужно разобрать печь и отремонтировать внутреннюю кладку дымовой трубы. Засорился стояк. Необходимо разобрать дымовую трубу ближе к засоренному стояку и прочистить. От сильного ветра. Установить дефлектор.
• При возникновение мокрых пятен на трубе. Это образование конденсата. Обделать трубу стекловатой, нельзя топить печь сырыми дровами или топливом, сделать топливник более большим, всю дымоходную трубу сделать намного короче.
• Если после того, как долго топили печь и все равно она не нагревается, необходимо очистить дымовую трубу от сажи.
• Если появляются трещины, то нужно замазать раствором глины.
• После того, как долгое время не топили, пропадет тяга. Это означает, что в трубе стоит холодный воздух. Необходимо поджечь листок бумаги, и будет снова тяга.

Эксплуатационные поломки

• Плохая тяга и накопленная сажа в дымоходной трубе.
• В конструкции происходит разрушение материала.
• Происходит разрушение у каналов стенки.
• Оголовки начинают обмерзать.

Колпак на дымоходную трубу также можно купить, цена на него сравнительно недорогая.

Изготовление и установка дефлектора своими руками

Примем в качестве образца классическую конструкцию Григоровича. Технология её создания проста.

Прорисовка деталей дефлектора

Для начала сделаем чертёж.

Эскиз дефлектора можно нарисовать карандашом, но важно перенести на него все размеры устройства

Размеры назначаем пропорционально диаметру дымохода D:

• высоту всего изделия принимаем равной примерно 1,7 х D;
• диаметр колпака в основании считаем равным 2 х D;
• высоту колпака делаем около 5 — 7 см;
• больший диаметр диффузора тоже принимаем равным 2 х D;
• меньший диаметр считаем равным диаметру дымохода;
• высоту диффузора берём равной 1,3 х D.

Остальные размеры назначаем по собственному усмотрению — как удобнее.

Необходимые инструменты

Для работы нам понадобятся следующие инструменты:

• ножницы по металлу;
• молоток;
• плоскогубцы;
• заклёпочный пистолет;
• рулетка;
• карандаш;
• картон;
• циркуль.

В качестве материала используем оцинкованный лист толщиной 0,8 мм.

Пошаговое руководство по сборке дефлектора

Инструкция по изготовлению дефлектора Григоровича выглядит следующим образом:

1. На картоне прорисовываем в натуральную величину все развёртки трёх элементов изделия. Для этого берём чертёж и мысленно разворачиваем диффузор, патрубок и колпак на плоскости. Как это сделать? С патрубком всё и так понятно — получается прямоугольник, в котором одна из сторон равна длине окружности. А вот с конусами сложнее. Для них берут значение радиуса основания R и величину длины наклонной стороны L. Тогда угол развёртки равен 180 х (R/L).
2. Затем прочерчиваем эти три лекала и вырезаем их ножницами. Для верности, чтобы не ошибиться в развёртках, можно сначала собрать модель дефлектора из картона.
3. Раскраиваем оцинкованный лист по полученным контурам на картоне. Для этого лекала прикладываем к соответствующим заготовкам. Каждый раз оставляем по 10 мм на любую грань. Это запас для соединения узлов. Прочерчиваем контуры карандашом или маркером.
4. Вырезаем заготовки ножницами по металлу. Получаем в развёрнутом виде все элементы дефлектора — диффузор, цилиндр и колпак. Таким же образом подготавливаем держатели деталей. Для этого нарезаем из оцинкованного листа пять полос шириной по 20 мм. Три полосы делаем для фиксации зонта. Их длина равна высоте расположения этого элемента относительно диффузора. Плюс запас по сантиметру на кончик для закрепления. Две полосы нужны для скрепления сомкнувшихся граней развёрток зонта и диффузора.
5. Сворачивая заготовки, придаём им задуманную форму. Скрепляем сомкнутые грани с помощью лент и заклёпок или болтов с гайками. Сомкнувшиеся грани патрубка просто совмещаем внахлёст. Далее фиксируем полученный узел выбранным крепежом.
6. Три ленты на равных расстояниях устанавливаем вертикально на диффузоре. Закрепляем их заклёпками или болтами. В конце процесса так же соединяем эти три держателя с собранным ранее зонтом. Дефлектор готов.

Приведённая инструкция подойдёт и для процесса сооружения других типов установок. Только в этих случаях появятся дополнительные узлы, а значит, увеличится трудоёмкость.

Видео: как сделать дефлектор на дымоход своими руками

Закрепление дефлектора на дымоходе

Теперь рассмотрим непосредственно процесс монтажа изделия на дымоходе.

1. Из остатков оцинкованного листа вырезаем полосу. Её ширина — два сантиметра. Длина равна периметру окружности дымохода плюс два сантиметра. Длину трубы просто замеряем рулеткой. Так получаем заготовку для хомута.
2. Устанавливаем входной патрубок дефлектора на дымоход.
3. Стягиваем место соединения вырезанной лентой.
4. Саму эту полосу фиксируем с помощью проволоки либо скрепляем её кончики заклёпками (болтами). Для этого, натянув ленту с помощью плоскогубцев, отгибаем свободные её кончики и скрепляем их между собой.

Есть и более простой способ. Можно «надеть» установку на дымоход и прикрутить её саморезами с помощью шуруповёрта. Но в этом случае часть дыма будет проникать через отверстия крепежа. Далее растапливаем теплогенератор и проверяем тягу, измеряя время прогорания топлива.

Выходит, что изготовить дефлектор для дымохода несложно. Достаточно лишь иметь навыки слесарных работ и чётко следовать приведённой инструкции. А при эксплуатации изделию не нужен никакой уход. Остаётся разве что проверять, не ослабло ли его крепление. Польза же от дефлектора очевидна — экономия топлива и тепло в доме.

Плюсы и минусы искрогасителя

Иногда между дымоходом и колпаком устанавливается искрогаситель. Чаще всего эту функцию выполняет металлическая сетка. Это актуально для котлов, работающих на твёрдом топливе. Кроме защиты кровли и окружающей среды от возможных искр, сетка дополнительно оберегает дымоход от мусора, не позволяет птицам садиться на его край.

Но у сетки-искрогасителя есть минусы. Вместе с дымом выходит водяной пар, как один из элементов продуктов сжигания. Имея высокую температуру, зимой он конденсирует на холодном металле оголовка и сетки, тут же превращаясь в лёд. В результате оледенение искрогасителя мешает дальнейшему выходу дыма. Создаётся обратная тяга. Более того, дым и газы попадают в помещение и могут привести к отравлению. Во избежание этого ячейки сетки должны быть крупными. Но иногда этого недостаточно. Для котлов с высоким КПД установка искрогасителя должна быть полностью исключена.

Дефлектор на дымоход своими руками: чертежи и фото

Козырек на трубу дымохода своими руками – не редкость и сделать его пытаются многие. При наличии листа оцинкованного металла и подручных инструментов вы можете сэкономить немало средств на покупке и установке дефлектора. Для этого вам потребуются следующее:

• чертежный набор, достаточно длинная линейка, а также рулетка и маркер;
• ножницы по металлу, крепления (сверлоконечные саморезы с 15 мм прессшайбой или заклепочник);
• дрель с различными сверлами;
• материал для колпака (оцинковка, алюминий или нержавейка) толщиной 0,3-0,5 мм;
• дополнительные части металла для изготовления жестких креплений.

Для того чтобы сделать дымник на трубу дымохода своими руками, необходимо произвести соответствующие замеры, а затем, ориентируясь по чертежу, можно приступать к работе.

Используя ножницы по металлу можно сделать дымник флюгер своими руками. Для этого необходимо вырезать детали необходимого размера. Затем свернуть корпус диффузора и просверлить отверстия в верхней и нижней части, чтобы после того, как клепки будут закреплены, получилась цельная конструкция. Чертежи колпака на дымоход своими руками помогут произвести сборку правильно.

Схема устройства дефлектора-флюгера: D = 108 мм; B = 210 мм; H = 80 мм; R = 200 мм; H1 = 530 мм

После этого можно приступать к изготовлению верхнего конуса. Крепить лапки можно прямо к нему (обычно их нужно около 6 шт).

Перед тем как полностью собрать флюгарку на трубу своими руками, не забудьте зафиксировать крепления, при помощи которых диффузор будет соединен с нижним конусом конструкции. В качестве крепления можно использовать те же самые клепки. Для того чтобы провести монтаж колпака на трубу лучше всего снять ее верхнюю часть, чтобы посадить колпак на шпильки или лапки, а затем установить обратно всю конструкцию целиком.

Конечно никакой декоративной ценности, сделанный своими руками грибок на трубе дымохода не имеет. Его конструкция примитивная, однако она способна усилить тягу на 20-25%, а также защитить кровлю от случайного попадания искр. Используя чертежи, своими руками колпак на трубу дымохода можно сделать достаточно просто и при этом затратив минимум ресурсов.

Схема-выкройка для изготовления дымника для трубы

Как установить колпак

Чтобы установить колпак, необходимо:

• простукать кирпичную кладку в верхней части дымохода, чтобы проверить ее надежность, при необходимости заменить кирпичи, заполнить раствором пустые швы;
• одеть основание колпака на трубу;
• зафиксировать конструкцию на дымоходе с помощью дюбель-гвоздей или других креплений.

Установка колпака

На каждую из сторон трубы должно приходиться не меньше двух креплений. Оптимальный шаг для длинных сторон трубы — 25-30 см. Для монтажа медных оголовков лучше использовать крепеж из того же материала, для остальных колпаков подойдут крепежные элементы из нержавейки.

Крепление ветровой доски для металлочерепицы — пошаговая схема

Шаг 1: Крепление планки

Так как под черепицей также присутствует обрешетка, важно ее подровнять, как в предыдущем методе. Потом пора крепить планку, одна сторона которой закидывается поверх последнего ряда черепицы, а вторая свисает параллельно фронтону, плотно прижатая к торцам обрешеточных реек

Крепление осуществляется кровельными саморезами цвета черепицы, расстояние между ними выдерживают до 60 см, важно следить, чтобы они располагались как раз на уровне торцов обрешетки, ведь крепить к воздуху – глупо. Максимальная длина таких ветровых досок – 2 м, следовательно, по длине крыши придется положить несколько, делая нахлест от 5 см.

Шаг 2: Скрытие дефектов

Следует избегать сильного затягивания саморезов, чтобы не образовались некрасивые волны металла, исправить это будет уже тяжело, если не заметить вовремя. А вот царапины, которые неизбежно будут сопровождать весь процесс монтажа, лучше также устранить сразу после работ, а то коррозия не заставит себя ждать. Самый простой способ – их закрасить. Используйте для этого краску в баллончиках, только внимательно подбирайте цвет.

Дефлектор Григоровича

Еще одна проверенная временем конструкция — дефлектор Григоровича, который устанавливают на дымовые трубы круглого сечения для стабилизации тяги. Дефлектор Григоровича состоит из нескольких частей:

• дефлектора в форме усеченного конуса;
• колпака, предохраняющего трубу от осадков;
• обратного конуса, создающего область пониженного давления под колпаком и улучшающего тягу.

Сделать дефлектор Григоровича можно из тех же материалов, что и приведенные выше модели, технология их изготовления в целом похожа. Размеры определяют исходя из диаметра трубы. Его берут за основу и, используя коэффициенты, вычисляют остальные размеры:

• Диаметр конусообразного диффузора в нижней части принимают 2d, в верхней — 1,5d, высота усеченного конуса — 1,5d.
• Колпак-зонт в виде конуса и обратный колпак имеют диаметр 2d и высоту 0,25d.
• Расстояние от вершины обратного колпака до верхнего края диффузора — так же 0,25d.
• Расстояние от верхнего края трубы до нижнего края диффузора — 0,15-0,2d.

Два последних размера обеспечивают кронштейнами нужной высоты, которые делают из обрезков жести и крепят на заклепки, болты или с помощью сварки.

Технология изготовления и монтажа:

1. По вычисленным размерам делают эскиз, переносят его на листовой металл и выполняют раскрой элементов ножницами по металлу.
2. Конусы гнут на оправке и скрепляют края на заклепки или с помощью гибки. Аналогично соединяют зонт и обратный конус.
3. С помощью кронштейнов скрепляют детали между собой, выдерживая расчетные расстояния.
4. Крепят дефлектор к трубе. Чтобы облегчить его установку, дефлектор можно оснастить нижним цилиндром, диаметр которого позволяет внатяг надеть его на трубу.

Срок службы колпака или дефлектора из нержавеющей стали — 25 лет, из оцинковки — не менее 10 лет. Чтобы продлить его и придать оцинковке привлекательный вид, можно покрыть ее черной термостойкой краской из баллона. В этом случае на колпаке будет не видно копоть и сажу.

Установить колпак на дымовую трубу достаточно просто, а польза от него очевидна — вам больше не придется в начале отопительного сезона тратить время на прочистку трубы от листвы, пуха, пыли. В трубу не будут попадать осадки, что позволит ее эксплуатировать без коррозии и разрушения кирпича. Монтаж дефлектора, кроме того, сделает тягу стабильной даже при небольшой высоте трубы, независимо от погодных условий.

Виды колпаков для дымохода

По форме дымник должен соответствовать сечению трубы.

Таким образом колпаки для дымоходов могут быть:

• круглыми;
• квадратными;
• прямоугольными.

Основные варианты конструкций дымников:

• колпак-домик с четырехскатной крышей;
• домик с щипцовой крышей;
• дымник с полукруглой крышей;
• колпак с конусообразным зонтом;
• с плоским зонтом.

Дымники могут быть оснащены дополнительными элементами:

• искрогасителем;
• кованым орнаментом;
• флюгером и так далее.

Если искрогаситель — это сугубо функциональный элемент, то ажурная ковка необходима для придания колпаку оригинального и привлекательного вида. Также она служит защитой от мусора и птиц, но с этими задачами справится и обычная решетка. Флюгер не только показывает направление ветра и выступает в качестве украшения — благодаря его наличию тяга в трубе увеличивается.

Материалы изготовления

Для изготовления оголовков дымоходов используются:

• листовая оцинкованная сталь;
• нержавеющая сталь;
• медь.

Оголовки труб из оцинкованной стали хорошо переносят агрессивные воздействия среды, они практичны и долго не теряют свой цвет под солнечными лучами. Они могут быть дополнительно покрыты цветным полимерным материалом (полиэстером).

В продаже можно найти такие колпаки любого цвета, это позволяет подобрать оттенок, который будет гармонично сочетаться с расцветкой трубы и крыши. Нержавеющая сталь — материал более высокого класса, изделия из него окажутся более долговечными.

Медь — самый долговечный материал для колпака дымохода. В случае правильной установки такой дымник прослужит больше ста лет. Медные колпаки хорошо сочетаются с водостоками и другими элементами, выполненными из этого металла, а также с кровлей из натуральной черепицы.

Со временем выполненный из этого металла оголовок не только не потеряет своего вида — напротив, он покроется благородной патиной.

Форма и функциональность

Основные задачи крышки на дымоотводе:

• Увеличение воздушной тяги;
• Предохранение от случайного залетания птиц в трубу;
• Сохранение кладки дымохода;
• Защита от снега и дождя.

Навершия отличаются по геометрии форм и размеров. Их разновидности обусловлены стилем фасада дома и особенностями погодных капризов местности.

Виды колпаков:

1. Зонт (крышка) – защищают трубу от проникновения дождя и снега. Могут быть изготовлены в форме флюгарки, плоского покрытия или щипцовой крышки.
2. Капельник – отводит влагу от стенок трубы и останавливает появление наледи.

Изготавливают колпаки из материалов, устойчивых к разрушительному воздействию погодных явлений. Это изделие закрепляется в очень труднодоступном месте, так что лучше не экономить, и приобрести нержавеющую сталь или листовую медь.

Некоторые особенности применения колпаков:

• Дефлектор в форме полукруга больше подходит для европейского дизайна;
• Зонт с плоским верхом будет органично смотреться на коттедже в стиле модерн;
• Флюгарка с установленным флюгером может быть оборудована заслонкой, которая заставит трубу эффективно работать даже при отсутствии ветра;
• Флюгарка со щипцовой вершиной способствует интенсивному проветриванию;
• Колпаки с подвижной крышей дают возможность легко чистить дымоотвод.

Карнизная планка: размеры

Планки, защищающие кровлю изготавливают из оцинкованного стального профиля. Изготовители применяют для их производства такие же тонкие листы стали, толщина которых варьируется от 0,4 до 0,5 мм, как и для производства металлической черепицы.

Они покрываются такими же полимерными материалами, например полиэстером или пластизолом, какими покрывается, в свою очередь,металлочерепица. В случае применения композитной металлочерепицы планки покрывают базальтовой крошкой. Примерная длина элемента вапьируется в пределах 50-60 см.

Потому как планка как бы “сажается” на основание кровли, необходимый метраж набирается из отдельных ее частей.

Технология монтажа своими руками, типы установки

Необходимо проводить работы в несколько этапов, соблюдая последовательность:

1. Снятие размера. На данном этапе определяется длина всей полосы по периметру кровли и его высота, которая должна заходить под профнастил минимум на 50 миллиметров. Свес под скат крыши опускается до водоотводящего лотка с углублением на 1-2 сантиметра внахлест. На основании полученного параметра определяется тип планки, количество и градус загибов, рисуется чертеж.

2. Изготовление или покупка готового отлива согласно измерениям. Для соблюдения общего ансамбля нужно приобретать панель такого же цвета, что и выбранный профлист, тогда доборный элемент не будет отличаться и портить внешний вид.

3. Если проектом предусмотрена водоотводящая система, то ее крепеж производится в первую очередь. Сначала устанавливаются подвесы труб на стропильную конструкцию

Стоит обратить внимание, что для обеспечения хорошего слива кронштейны размещаются от середины к краю крыши с небольшим уклоном

4. Между торцевой частью кровли и добором проводится монтаж защитной пленки или пароизоляции, которая предотвратит образование влаги и конденсата и станет преградой для насекомых и мелких птиц.

5. После установки сливной магистрали можно крепить карнизную планку на крайнюю доску обрешетки. Монтаж осуществляется гвоздями или саморезами с редкой резьбой. Все торцевые стыки между доборными элементами размещаются внахлест минимум на 3-5 сантиметров, это необходимо для обеспечения надежной гидроизоляции и защиты древесины от влаги, чтобы вода, стекающая по крыше, не попадала на голые участки обрешетки.

6. Торцы слива загибаются внутрь или закрываются специальной заглушкой из того же материала. Можно также перекрыть конец карниза, выпустив ветрозащитную панель на длину стропил.

Если в проекте дома не указана водоотводящая система труб, а ливневые стоки будут падать по скату вниз на отмостку, то на нижнем срезе слива нужно предусмотреть загиб в сторону кровли. Это позволит обеспечить дополнительную защиту древесины и части наружной стены от влаги и косых дождей.

В конце осуществляется фиксация ветровой полосы, которая накладывается поверх всей конструкции и прикручивается на саморезы с уплотнением или заклепки. Планку нужно монтировать к профнастилу и наличнику с двух сторон с шагом 300-400 миллиметров. Данная деталь после установки будет принимать на себя основную нагрузку от порывистого ветра и не позволит задираться материалу на крыше по краю.

Мастерская. Конёк и торцевые планки

Все работы по установке кровли и доборных элементов, так как они проводятся на высоте, должны осуществляться с соблюдением техники безопасности, с использованием страховочного оборудования. Для этих целей лучше привлечь специалистов, имеющих опыт в строительстве подобных систем.

Рекомендации по установке

Важно правильно рассчитать высоту и диаметр колпака, высота которого должна быть не менее 10 см от среза трубы.

Установка готового колпака на крышу выполняется достаточно просто, если соблюдать технику безопасности.

Конструкция должна надеваться на трубу дымохода, а не входить в него. Если оставить небольшой зазор до 3-4 мм, то колпак легко сядет на оголовок. Если насадка сидит плотно, не колеблется при порывах ветра, укреплять ее не нужно. В противном случае используется глиняный или клеевой раствор для дополнительной фиксации насадки на трубе.

Что собой представляет дымоходный колпак

Итак, увидев подобную насадку на трубе, можно подумать, что она предназначена для украшения дымохода, ведь нередко колпак выполняется в виде изящной кованой фигуры с узорной резкой или другими декоративными элементами. На самом деле защитный колпак на трубу – это эффективная модификация дымохода, которая играет вспомогательную роль в процессе удаления дыма. От того, насколько правильно смонтирован данный элемент зависит: будет ли дым вовсе выходить из трубы или ввернется обратно в здание, вредя всем находящимся в нем.

Нередко люди задаются вопросом, зачем надеваются зонты на трубы дымохода и каково назначение такой конструкции. Именно вид зонта или козырька имеет дымоходный колпак, защищая внутреннюю часть трубы от выпадающих осадков. На сегодняшний день можно встретить большое количество разнообразных колпаков, которые создаются под конкретную форму и размер дымохода.

Общие элементы для конструкции дымоходного колпака:

Предельный срок эксплуатации дымоходного колпака может быть получен, если при производстве будет использоваться листовой металл с хорошим сопротивлением коррозионным эффектам. Также очень ценятся среди народных умельцев оцинкованная сталь, медь или алюминий. К примеру, медь очень красива и в отдельных случаях может сравниться с более дорогими видами цветных металлов.

Какими бывают дымники в зависимости от формы

Разнообразие форм современных дымников очень велико. Здесь можно найти практически любые варианты. Рассмотрим самые популярные из них, которые имеют необычную геометрическую форму и способны украсить любую трубу:

• флюгарка стандартной формы: имеет вид домика с четырехскатной крышей;
• дымник в стиле модерн: устроен по типу стандартного, однако дополнительно имеет плоское навершие;
• дымник в европейском стиле: имеет необычный внешний вид благодаря полукруглому навершию;
• колпаки со щипцовой крышей, у которой четыре ската (очень функциональная конструкция, которая хорошо проветривается и при этом защищает трубу от снега);

Колпак со щипцовой крышей.

• флюгарка с флюгером;
• флюгарка, оснащенная отрывающейся крышкой.

Флюгарки с флюгером отличаются тем, что внутри конструкции расположена специальная заслонка, позволяющая продуктам сгорания спокойно выходить из трубы даже в самую ветреную погоду. А дополнительная открывающаяся крышка обеспечивает легкий доступ к дымоходным каналам, чтобы производить их очистку.

В зависимости от формы, крыши дымников разделяют на следующие категории:

• шатровые;
• двускатные;
• четырехскатные;
• полуцилиндрические (или сводчатые);
• плоские;
• шпилеобразные;
• четырехщипцовые.

Однако в большинстве случаев этот параметр не влияет на функциональность устройства и служит исключительно в эстетических целях, обеспечивая дымоходной трубе неповторимый внешний вид.

Дымник – важный элемент системы дымоудаления в доме.

Материалы для дымовых и вентиляционных каналов

Воздуховодные каналы испытывают немалую нагрузку. По шахте наружу выходит теплый воздух. При соприкосновении с холодным внешним воздухом газ внутри быстро охлаждается. Так как влажность его заметно выше, на стенках канала осаждается конденсат. При этом разница между температурой внутри вентканала или дымохода и температурой снаружи становится еще больше.
С отработанным газом выводятся недоокисленные продукты сгорания, кислотные ангидриды и оксиды. При появлении конденсата они превращаются в кислоты и разрушают материал стенок. Так что последний должен быть стойким к температуре и действию кислот.

Кирпич

Полнотелый керамический кирпич выдерживает высокие температуры
Вентшахта из кирпича – решение традиционное. Из строительного камня сооружают вентиляционные и дымоходные каналы любого вида. При обустройстве выполняют следующие правила:

• К температуре устойчив не всякий кирпич. Для дымоходных каналов берут только полнотелый керамический. Силикатный и пустотелый перепадов температур не выдерживает и к действию кислот неустойчив.
• Сечение шахты прямоугольное, что уменьшает тягу. Нужно точно рассчитывать высоту трубы.
• Внутреннюю поверхность воздуховода тщательно выравнивают. Чем глаже поверхность, тем меньше на ней осаждается копоти, сажи, оксида серы.
• Герметичность – обязательное условие. Это актуально и для вентиляции, так как при щелях, неровностях хорошей тяги не добиться.

Сборные одноконтурные оцинкованные и стальные системы

Стальной дымоход с одним коленом при выходе из котла

При высоких потолках отвод стеновыми трубами невозможен. Также практически невозможно составить эффективную общую схему вентиляции, если здание предназначено для сдачи в аренду, так как у каждого владельца возникают собственные потребности. При этом монтируют одноконтурные системы.

Конструкцию собирают из металлических труб и колен. Соединение герметичное – в замок или на винтовых соединениях. Бывают трубы круглого и квадратного сечения. Первые берут для дымохода, вторые – для вентиляции, где сила тяги не имеет такого значения.

Есть несколько ограничений:

• Дымовой канал может включать только 1 колено – при выходе из печи или котла.
• Труба сильно нагревается. Ее можно заложить в кирпичную или каменную стену, но не в деревянную. Если труба не скрыта, ее теплоизолируют, чтобы предупредить возгорание.
• Для дымохода нельзя брать оцинкованную сталь: сплав активно взаимодействует с кислотами и быстро выйдет из строя. Лучший вариант – нержавеющая сталь.

Срок эксплуатации одноконтурной системы невелик – до 15 лет. Однако заменить трубы очень легко.

Двухконтурные системы

Вариант для дымохода. Система включает 2 стальные трубы – для подвода воздуха и для вывода продуктов сгорания. Друг от друга и от внешнего воздуха трубы изолируют минеральной ватой. Система пожаробезопасна и служит намного дольше. Благодаря теплоизоляции конденсат образуется в меньших количествах.

Асбестоцементные трубы

Асбестоцементные трубы для дымохода

Не слишком устойчивы к температуре, зато нечувствительны к действию химически агрессивных веществ. Стоимость низкая. Пригодна для сооружения вентканалов и дымоходов для устройств с низким температурным выходом.

Пескоцементные трубы

Сооружают такие шахты из специального вида строительных блоков. Форма у них традиционная – 20*20*40 см, но включают 1,2 или 3 канала. Размеры могут быть и большими. Блоки используют при возведении стеновой вентиляции. Для дымохода они не годятся, так как редко бывают достаточно высокого качества и не всегда обеспечивают герметичность.

Сборные керамические системы

Состоят из круглой керамической трубы, теплоизоляции из минеральной ваты и бетонного чехла. Такие блоки легко монтировать, служат очень долго и весьма надежды. Минус – высокая стоимость.

Керамические системы применяют при строительстве дымоходов, такая вентиляция оказывается слишком дорогой. При желании блоки можно вмонтировать в стену и скрыть дымоход.

Гофры

Гофрированные стальные трубы позволяют сооружать сложные вытяжные системы, где нельзя обойтись без поворотов и переходов. Нередко их используют в качестве рукавов и для соединения стеновых дымоходов с котлами. Для дымооотведения гофрированная труба не годится: на такой стенке осаждается много копоти и сажи, труба быстро выходит из строя.

Полимерные трубы

Имеют ограниченное применение. Пластик не отличается высокой термостойкостью, поэтому применяют их для вытяжки и для дымоотвода от котлов на жидком топливе или газе: здесь сравнительно невысокая температура сгорания топлива.

Керамические трубы

Гофрированная нержавейка

Процесс изготовления

Теперь необходимо закрепить изделие на трубе, используя два способа:

• Сооружая проволочный каркас на металлической трубе.
• Вживляя в кирпичную кладку дымоходной трубы обыкновенные гвозди.

При желании можно декорировать самодельные колпачки на трубы, здесь фантазия мастера не имеет границ. Самым простым способом является красивое оформление краев дымника: методом волнообразной обрезки или с помощью разрезов и подгибания лепестков.

Таким образом, уделив время на изготовление зонтика, можно продлить эксплуатационный срок дымоходной трубы, а кровле придать законченный вид.

Приготовление мяса, рыбы и овощей на мангале – дело традиционное, приятное, праздничное, но имеет свои недостатки. Процесс иногда прерывает непогода, а дым, разносящийся по двору, создает определенный дискомфорт окружающим. Чтобы жарка шашлыка приносила только удовольствие, используют зонт для мангала. Элемент устанавливается над топкой и служит дымоотводом.

Как происходит установка оголовка печной трубы

Установить оголовник на трубу довольно просто: особенные навыки для реализации этой процедуры не нужны. Без преувеличения можно сказать, что это под силу любому хозяину частного дома, поэтому приглашать для этого профессионалов совсем не обязательно.

Порядок проведения монтажа дефлектора:

• Заранее приобретенный оголовок дымовой трубы нужно разобрать на составные элементы. Это поможет определиться с функциями каждого из них, и способом крепления друг с другом и прочими дымоходными деталями.
• Далее проводится фиксация нижнего цилиндра оголовка на верхушке дымоходной трубы. Для этого используется специальное болтовое соединение-зажим, входящее в состав конструкции этого цилиндра.
• После того, как нижний цилиндр надежно закреплен на трубе, на него специальным хомутом проводится установка диффузора (верхнего цилиндра).
• Завершающей операцией является установка дефлекторного зонта на верхний цилиндр-диффузор. Для этого в конструкции оголовка предусмотрены специальные кронштейны.

Вот и все, операция по оснащению каминного или печного дымохода стальным оголовком завершена. Главное условие во время данной процедуры – неукоснительно соблюдать технику безопасности для работы на высоте. По ходу работы необходимо достигать хорошей плотности и надежности всех болтовых соединений: от этого зависит способность дефлектора выдерживать значительные порывы ветра.

Ход работ

Для изготовления козырька на трубу дымохода своими руками и его последующей установки, проводим измерение параметров, которые имеет оголовок трубы дымохода, чтобы создать основание. Перед тем как сделать козырек на дымоход, необходимо выполнить чертежи флюгера на дымоход своими руками. В отсутствии схемы изготовить флюгер для дымохода будет невозможно.

Выполнив эти работы, изготавливаем декоративную часть дымника. Сначала производим изготовление деталей из картона. Первой создаем шапку. Вырезаем ее соответственно размеров на чертеже. Если она имеет форму конуса, то ее картонный аналог должен выглядеть кругом без 1-го сектора, параметры которого должны совпадать с размерами на схеме.

На следующем этапе загибаем в разные стороны кромки сектора. Из картонки производим конусообразную заготовку. Гнутые кромки накладываем друг на друга. Если картонная шапка получилась – переносим ее на металл.

Для загиба кромок металлической детали предусмотрено использование деревянного молотка, называемого киянкой. В качестве подставки возьмем брус из дерева или металла. Итак, деталь стала конусообразной, кромки положены друг на друга, бьем киянкой по стыкам, пока они не закрепятся.

Теперь готовим основу. Процесс является достаточно простым. Длина вырезаемого металлического листа должна быть больше размеров, которые имеет оголовок, для того чтобы кромку можно было загнуть. Процесс загиба аналогичен предыдущему.

Дальше идет изготовление опор, на которые будет устанавливаться шапка. Они производятся из металлического листа. Опорная высота должна совпасть с шириной листа. По черте в двух сантиметрах от кромки сгибаем лист. Процесс повторяется. В итоге получится плоская металлическая полоса. Вырезаем ее и опора готова! Производим еще 3 такие заготовки.

Отступаем на 1 см от края опоры, просверливаем отверстия. Такие же отверстия проделываем и в шапке. Крепим эти две детали между собой методом клепки. Для нее существуют специальные приспособления и инструменты. То, что у нас получилось, крепим с основанием. Теперь дымник готов. Ставим его на оголовок дымовой трубы и продолжаем дальнейшую установку.

Теперь вы знаете, как сделать зонт или флюгарку своими руками в домашних условиях. Узнали вы и то, что нужно устанавливать на каналы, осуществляющие вентиляцию. Конечно, потребителям приобрести зонт на дымоход в магазине проще. Можно также заказать зонт на трубу или козырек для дымохода у специалистов, потому что ассортиментом подобной продукции рынок заполнен. Да и произвести зонт дымовой сложной конструкции самому дома не удастся. Но зная, как сделать козырек на трубу и как наладить производство флюгера дефлектора своими руками, соорудить простую конструкцию из оцинкованного металла для трубы вам будет под силу.

На прощание хочется пожелать счастья, мира и тепла вашему дому!

Способы монтажа

Есть два способа вывести дымоход наружу. Первый — провести трубу через стену, а потом по наружной стене поднять до требуемого уровня. Второй — вверх, через потолок и кровлю. И тот и другой неидеальны.

Если дымоход оказывается на улице, из-за перепада температур в нем активно образуется конденсат. Потому в нижней части дымохода обязательно устанавливается тройник с конденсатосборником (стаканом) и прочистным отверстием. Этот узел позволяет проводить обслуживание дымохода без особого труда: стакан откручивается, конденсат сливается. Также без проблем периодически сбивается сажа — через прочистное отверстие можно запустить специальный ершик для дымохода.

Примерная схема прохода трубы дымохода через стену и кровлю

Если дымоход будет выводиться через крышу, нужны будут несколько проходных узлов — по количеству перекрытий. Если дом одноэтажный, потребуется один проход через потолок, а второй — через кровлю. Также надо будет мастер флэш или фартук для круглой трубы из оцинковки.

Монтаж сэндвич-дымохода на улице требует наличия только одного проходного узла — через стену. Зато необходимо будет крепить его к стене каждые 1,5-2 метра. Если стены здания горючие (деревянный дом или каркасник), стены в обязательном порядке защищаются негорючим экраном.

По дыму или конденсату

Типы сборки сэндвич труб

Как уже говорили выше, одна сторона сэндвич трубы чуть шире, вторая — чуть уже. За счет этой разницы в диаметре модули соединяются один с другим. Если более широкий конец оказывается повернутым вверх (на рисунке справа), сборка называется «по конденсату». При таком способе монтажа капли конденсата беспрепятственно стекают вниз. Недостаток этого метода — при недостаточной герметизации стыков дым может просачиваться в микротрещины. Данный вид монтажа сэндвич-дымохода используют при выводе трубы через стену. Тут как раз и требуется свободное стекание конденсата, а небольшие утечки дыма нестрашны — они на улице некритичны.

Если вверх оказывается повернут более узкий край, второй элемент надевается на него сверху более широкой частью. Такой тип сборки называется «по дыму» (на рисунке слева). В этом случае стекающий по стенке конденсат может просочиться через недостаточно хорошо заделанный стык. Зато дым проходит свободно. Данный тип сборки используется, если труба идет внутри помещения (выводится через крышу). Текущий по трубе конденсат, конечно, портит внешний вид, но он не так опасен, как просачивающиеся в помещение дымовые газы. Тем более, что при хорошей герметизации стыков и конденсат не просочится.

Для того чтобы соединение модулей сэндвич дымохода было надежным, каждое из них обычно промазывается термостойким герметиком, а затем еще стягивается хомутом.

Как самостоятельно поставить дымоход ? Особенности, расчёты, чертежи, опасности

Варианты конструкции систем

Вентканалы в частном доме из кирпича могут иметь разное устройство. Выбирают конструкцию с учетом характеристик комнат и одной общей для вытяжки особенности. Вместе с отработанным воздухом выводится и тепло. Чтобы предупредить охлаждение, в вентиляционную систему включат изгиб в виде кирпичной лесенки. Она создает барьер и предупреждает преждевременный отвод нагретого воздуха: задержавшись, воздушный поток успевает частично отдать тепло в комнату.

Выводы из помещения

Такая конструкция используется для обустройства сложной вентиляции. В верхней части постройки все каналы объединяют в общую шахту и выводят через крышу, наподобие дымохода. Ее высота и диаметр зависят от объема помещений и дистанции до конька кровли.

Стеновая труба

Кирпичный дымоход монтируют во внутренних стенах
Воздуховод обустраивают прямо во внутренней стене. Монтировать вентканалы, а тем более дымоходные стеновые трубы в наружных стенах допускается только в исключительных случаях. Стена соприкасается с холодным внешним воздухом. При этом отработанный газ, проходя через воздуховод, охлаждается быстрее и не прогревает помещение должным образом. По этой же причине внутри самого дымохода или вентканала быстро образуется конденсат. Это снижает тягу и ускоряет износ, так как на стенках шахты осаждаются кислотные ангидриды. Стеновую трубу в наружной стене нужно дополнительно утеплять.

Дымоходный стояк заканчивается на верхнем перекрытии и превращается в обычную дымовую трубу. Высота дымохода и оголовка вентканала зависит от места выхода.

Коренная труба

Кирпичный дымоход на собственном фундаменте

Обустраивается обычно в деревянных постройках. Возводят кирпичный дымоход на собственном фундаменте, причем последний не примыкает к фундаменту здания. Толщина стенок равна половинке кирпича.

Коренную трубу можно подключить к двум очагам. Для этого устанавливают перекидные рукава.

Насадная труба

Сооружается прямо на печи. Специалисты рекомендуют ставить кирпичный дымоход не прямо на шейку печи, а уложив на нее предварительно плиту из железобетона с отверстиями. Это приспособление позволяет в дальнейшем ремонтировать печь, не разбирая дымоход.

Дымники на кирпичные трубы

Как видите, положительных сторон у дымников очень много. Он надёжно защищает дымоход от попадания мусора, от порывов сильного ветра и так далее.

К тому же, если колпак сделан с любовью — то он может служить украшением вашего дома.

Материал для изготовления дымников

Итак, если вы решили изготовить дымник своими руками, то, прежде всего следует определиться с материалом. То есть, решить, из чего его изготавливать.

Как видно из описания функций дымника, он, прежде всего, должен быть выполнен из негорючих материалов.

Дымник из кирпича для трубы

Это может быть дымник из кирпича для кирпичной трубы. В принципе это красиво, надёжно, долговечно.

Конечно, если колпак выполнен профессионалом и с применением правильного раствора для дымоходов.

Но, если у вас дымоход не кирпичный или вы решили изготовить новый колпак на старый дымоход, то выложить дымник из кирпича, для новичка, будет сложно.

Металлический дымник для дымохода

Чаще всего, и этому есть объяснение, колпаки изготавливают из металла.

Качественный металл — это долговечный, прочный и надёжный материал. В целом, он не создаёт большой нагрузки на конструкцию дымохода.

Для изготовления дымников подойдёт:

• Профлист — материал недорогой, доступный, удобный в работе. Срок службы колпака до 10 лет;
• Нержавейка, как и профлист, недорогая и доступная, прослужит лет 15, 20;
• Оцинковка может прослужить до 30 лет;
• Сталь стоит недорого. Прослужит колпак до 15 лет;
• Цинк-титан дорогой, но долговечный. Срок эксплуатации более 50 лет;
• Медь, при правильном монтаже, также будет служить более полувека.

Виды флюгарок

Огромное разнообразие существующих флюгарок поражает воображение. Здесь есть где проявить фантазию и воплотить её в реальность.

Многие колпаки — это настоящие произведения искусств. Здесь и кованные, ажурные узоры, представители флоры и фауны.

Вы можете воплотить в реальность всё, что пожелаете. Однако, не следует забывать — что основная функция дымников — защита дымохода.

А все произведения искусств не должны препятствовать выходу продуктов горения.

Также, важно исключить возможность налипания снега или образования сосулек на колпаке. В первую очередь следует думать о практичности и функциональности колпака

В первую очередь следует думать о практичности и функциональности колпака.

А если вы впервые собрались изготовить его своими руками, то, лучше всего остановиться на простом варианте в виде покатой крыши.

Изготовление дымника своими руками

Для того, чтобы изготовить дымник самостоятельно, вам понадобятся инструменты для работы с металлом.

Можно изготовить колпак при помощи сварочных работ, а можно с помощью заклёпок.

Второй способ, более доступный широкому кругу новичков, детально показан в видео.

Коротко можно описать процесс следующим образом:

• Рисуем дымник на бумаге. То есть, проводим расчёт и делаем чертёж.
• Создаётся нижняя окаймовка колпака по размеру трубы. Впоследствии она, как ободок, сядет на основание дымохода.
• Затем к основанию колпака крепятся стойки.
• На эти стойки закрепляют крышу, то есть, сам дымник.
• Вся эта конструкция насаживается на дымоход и крепится к кирпичам.

Дымники на кирпичные трубы, видео
