Как проверить заземление: наличие, измерение сопротивления

Как проверить заземление .Проверить сопротивление контура заземления.

Все мы, так или иначе, знакомы с понятием заземления. Еще со школьной скамьи известно, что это понятие тесно связано с безопасностью и имеет отношение к каждому частному дому. Мужчины представляют, как должен выглядеть защитный провод в электрическом щитке и даже, возможно, владеют парой способов, как проверить заземление самостоятельно, но даже женщинам знаком «третий» контакт в стандартной трехконтактной розетке.

Защите от утечек тока в квартире подлежат электрические щиты, части корпусов и детали бытовой техники, а также металлические предметы, попадание электрического тока на которые довольно вероятно (полотенцесушитель, ванна и т. п.).

Заземление – это целенаправленное соединение с землей частей электроустановки. Оно необходимо для безопасного использования электроприборов в случае несанкционированного попадания напряжения на проводящие ток детали.

Защитный контур состоит из следующих частей:

• проводник;
• соединения;
• заземлитель;
• грунт вблизи него.

Заземлитель – это металлическая конструкция, часть защитного контура, обеспечивающая контакт его с грунтом вокруг дома. Электрод может быть естественным и искусственным. В первом случае контакт с почвой достигается посредством использования, например, части железобетонной конструкции здания или рельс железных дорог, во втором – отдельно выведенном на фасад проводом.

Можно использовать в качестве заземлителя и трубы подземных водопроводов, но запрещается включать в защитный контур водопроводные трубы в квартире, так как их контакт с землей не является подтвержденным фактом.

Первые признаки отсутствия заземления

К числу наиболее значимых признаков, по которым в домах проверяется наличие или отсутствие заземления, принято относить:

• Хорошо ощутимое воздействие тока при прикосновении к металлическим частям бытовой техники: стирального автомата или водонагревателя (этот эффект надо отличать от статического разряда, ощутимого как легкое пощипывание).
• Частый выход из строя приборов, подключаемых к домашней сети.
• Наличие в электропроводке только двух жил.
• Отсутствие на розетке третьего контакта (на рисунке ниже он изображен как поперечная планка с подсоединенным к ней проводом в желто-зеленой изоляции).

Последние два признака определяются визуально сразу же после знакомства хозяина с жильем, тогда как первые могут быть выявлены лишь после того, как он немного обживется в квартире.

Обращаем внимание: В том случае, когда жилец переезжает в совершенно новый дом – он гарантированно получает квартиру с заземляющим контуром.

Это объясняется тем, что все строящиеся объекты согласно действующему законодательству обязательно оснащаются трехжильной проводкой.

В ее составе имеется жила в изоляции желто-зеленой расцветки, подсоединяемая к PE проводу питающей электросети и являющаяся надежным заземлением, оформленным на стороне подстанции. В многоквартирных домах старой застройки на распределительный подъездный щиток подводятся только два провода (фаза и нуль). Понятно, что заземление в них отсутствует (если только жильцы не договорились и не пробросили отдельный провод до «местного» контура, обустроенного на улице рядом с подъездом).

При желании узнать есть ли заземление на данном объекте, важно учесть еще один показательный момент. Он состоит в проверке, не поставлена ли между клеммой «земля» и нулевой жилой отдельная перемычка.

Дополнительная информация: Ее наличие может значить только одно – бывший хозяин или приглашенный электрик сделали это с целью создания искусственного зануления, что крайне нежелательно с точки зрения электрической безопасности.

Указанный прием лишь создает видимость заземления, не гарантируя никакой защиты от удара током ни в многоквартирных, ни в частных жилых строениях.

Для чего нужна проверка правильности подключения заземления

Заземление представляет собой соединение с землей каких-либо сетевых точек или деталей электроустановки. Проверка подключения заземления нужна для безопасного использования мощных электробытовых приборов: стиральной машины, холодильника, видео- или аудиоаппаратуры, бойлера и т.д. Кроме того, заземленные розетки обеспечивают безопасность от поражения током.

Как правило, в старых домах, которые были построены десятки лет назад, о заземлении речь не идет. В новых строениях ток, направленный в землю, — обязательный фактор, требование правил устройства электрических установок.

При рассмотрении розетки можно понять, есть ли заземляющий контакт или нет. Для этого нужно снять верхнюю крышку и обратить внимание на провод. Старые розетки имеют 2 проводка, у них отсутствует защитный проводник, который подключают к контуру заземления, состоящему из проводника, заземлителя, соединения и грунта вокруг. Заземлитель представляет собой металлоконструкцию, которая обеспечивает контакт с землей вблизи дома.

Существует 2 вида заземления:

• естественное, при котором конструкции постоянно находятся в земле, к примеру, железобетонный фундамент;
• искусственное — запланированное соединение электросети с заземляющим устройством.

Сегодня защитные и нулевые проводники объединяют в общую систему TN-C-S с использованием трехжильного провода. Защитные проводники имеют маркировку на изоляции желто-зеленого цвета. Синюю изоляцию имеет ноль, а коричневую — фаза. Подключение двухжильных проводов к клеммам говорит об отсутствии заземления в вашем жилище.

Почему проверять заземление важно?

Почти все современные розетки имею три контакта – «ноль» и «фаза» проводником соединены с электростанцией, «земля» — с грунтом. Реализуется это через щиток в квартире, куда выведены соответствующие провода из распределителя дома.

В случае нарушения изоляции и утечки электрического тока избыточное напряжение с металла направляется в землю до срабатывания защитной аппаратуры.

Тем не менее, намеренно или по ошибке строители и электрики часто осуществляют схему заземления неверно. Нередко соединения этого контура со временем приходят в негодность, и их эффективность стремится к нулю. Для безопасного использования электрического тока посредством защитной схемы необходимо проверять работоспособность контура заземления, а именно:

• грунт и электроды в нем;
• проводник и заземляющая шина;
• соединения в цепи, так называемые металлосвязи.

В зависимости от назначения помещения проверка заземления осуществляется с разной периодичностью. Для жилых и сопутствующих строений приемлемая регулярность – раз в три года.

Проверка металлосвязей

Для проверки целостности всех металлосвязей необходимо убедиться в сохранности каждой визуально. Рекомендуется при этом использовать молоточек с изолированной ручкой. О целостности контакта говорит легкое дребезжание проводника. Кроме того, важно убедиться в соответствии нормам сопротивлении каждого металлического соединения с помощью омметра или мультиметром.

Показания прибора не должны превышать 0,05 Ома. Проверка сопротивления заземления одинаково важна как для квартиры, так и для частного дома. Требования одинаковы.

Проверка грунта

Проверка грунта проводится в наиболее сухое время года, за исключением случаев контроля молниезащиты. Тест проводится с применением специального оборудования. Наибольшую важность эта процедура имеет на этапе проектирования частного дома и его электрической сети.

Если почва на месте строительства не соответствует требованиям безопасности, следует выбрать иное место для строительства или вывести контур заземления в более пригодный грунт.

Проверка проводников в квартире. Метод 1.

В частном доме или квартире должны быть заземлены все металлические предметы от ванны до батарей. Также защите подлежат все розетки, но просто наличия третьего контакта в них для этого недостаточно: необходимо проверить, является ли этот контакт частью правильно налаженной схемы заземления.

Инструменты и приспособления для проверки напряжения и заземления

Чтобы узнать о наличии заземления используют индикаторную отвертку, воль — лампочку в патроне, из которого выведены два провода со штекерами. Для уменьшения нагрева лучше взять лампу с мощностью 25 Вт. Чтобы «контролька» была в безопасности при частом применении, лампочку лучше поместить в специальный корпус. Величину сетевого напряжения можно проверить по яркости свечения «контрольки».

В основном профессиональные электрики пользуются индикаторной отверткой. Этот мини-прибор имеет прозрачный тонкий корпус, в котором находится ограничительный резистор и неоновая лампочка. Уровень напряжения индикаторная отвертка не показывает. После прикосновения пальца можно определить наличие подключения в электроцепи.

Чтобы точно проверить величину напряжения, лучше всего пользоваться цифровым или стрелочным вольтметром. Стрелочные вольтметры могут работать без источника питания, если речь не идет о проверке сопротивления тока. Цифровые приборы отличаются максимальной ударостойкостью и работают в любом положении.

Косвенные доказательства

Вот еще несколько ситуаций, при возникновении которых Вы можете быть уверенным, что заземление в частном доме, квартире либо на даче не подключено или по крайне мере плохо работает:

• водонагреватель либо стиральная машинка бьется током>;
• когда играет музыка в колонках, слышен небольшой шум.

Вот по такой просто методике можно самостоятельно узнать состояние защитного контура. Надеемся, что теперь Вы знаете, как проверить заземление в частном доме либо квартире своими руками!

Заземление отдельных бытовых приборов и оборудования

Часто бывает, что владельцы частных домов (особенно дачных), не видят смысла монтировать полноценное заземление. Оправдывать или осуждать мы никого не можем, а значит рассмотреть этот вариант так же стоит. Разберемся, как заземлить водонагреватель в частном доме, не монтируя при этом всей системы защиты.

Сделать это довольно просто, используя естественный заземлитель. От него нужно проложить кабель непосредственно к прибору или к розетке, от которой устройство питается. Часто, таким образом, производится заземление газового котла в частном доме, но можно так защитить и любой другой бытовой прибор.

Встречаются «электромонтеры», которые на вопрос, как заземлить розетку в частном доме, советуют бросить перемычку от нулевого контакта на заземляющий. Прислушиваться к подобным советам явно не стоит – это чревато проблемами. О подобных ошибках мы обязательно сегодня поговорим. А сейчас стоит подробнее остановиться на том, как проверить готовый контур заземления, соответствует ли он необходимым требованиям.

Методика проверки заземления

Первое, что нужно сделать при проверке – удостовериться в наличии напряжения в розетке. Это можно сделать, не используя перечисленных инструментов, обычной настольной лампой. Теперь нужно проверить правильность подключения клемм. Для проверки индикаторной отверткой ее берут в руки так, чтобы палец лежал на клемме на верхнем конце, а щупом касаются поочередно к каждому контакту розетки. Тот контакт, при касании к которому индикатор начинает светиться, подключен к фазе.

Если индикатор светится при подключении к заземляющему контакту, значит или неправильно выполнено зануление (подключен фазный проводник) или перепутаны провода на распределительном щитке. Для того, чтобы проверить, подключена ли клемма заземления или она свободна, нужно оставить индикатор в гнезде с фазным проводом и отрезком изолированного провода соединить клемму на колпачке индикатора поочередно к оставшимся контактам розетки.

Совет 1. Прикосновение к клеммам с нулевым или заземляющим проводом вызовет свечение индикатора. На не подключенной клемме индикатор светиться не будет.

Для того, чтобы проверить наличие заземления в розетке, один из щупов лампы вставляют в любое из гнезд розетки, а другим касаются по очереди второго гнезда и заземляющего контакта. Если лампа горит в обоих случаях, то щуп, который воткнут в гнездо находится под фазным напряжением, а заземляющая клемма подключена к нулевому или заземляющему проводнику.

Таким же образом производится проверка тестером. Когда один из щупов прибора подключен к фазе, а второй к нулевой или заземляющей клемме, то показания должны соответствовать нормальному сетевому напряжения. Если при проверке напряжения между фазой и землей показания прибора отличаются от напряжения между фазой и нулем, то можно сделать вывод о том, что заземление выполнено правильно, без зануления.

Правильное подключение проводов питающей сети к розетке. Средний провод – заземление.

Отсутствие свечения лампы или показаний вольтметра при подключении одного из щупов к фазе, а другого к заземлению свидетельствует о том, что заземление отсутствует. Такие же результаты можно получить и в том случае, когда на вводном шиите перепутаны провода фазы и нуля. Поэтому использование индикаторной отвертки при проверке правильности подключения заземления является обязательным условием.

К сожалению, проверка заземления приборами не дает полной гарантии правильности подключения. В любом случае нужно вскрывать розетку и визуально смотреть на подключение проводников. Делается это только при отключенном питании. Для этого на вводном щите выключают автоматические выключатели или откручивают «пробки». После этого нужно убедиться в отсутствии напряжения индикатором, настольной лампой или прибором.

Совет 2. После вскрытия корпуса розетки весьма не лишним будет проверка затяжки креплений проводов, поскольку переходное сопротивление в местах контакта может существенно повлиять на правильность измерений.

Как узнать, есть заземление в розетке или нет?

Известно несколько простых способов это сделать. Один из способов основан на использовании обычной отвертки, тестера, а также изолированного провода с двумя щупами на концах и выглядит следующим образом:

1. Сначала необходимо проверить, под напряжением ли сама розетка. Обычно это делается тестером, но подойдет и простейший электроприбор, например, настольная лампа, зарядное устройство для мобильного телефона или что-то подобное. Обратите внимание, что вставлять вилку в розетку нужно очень аккуратно, не касаясь провода заземления, так, как еще не известно, является ли он таковым.
2. Когда вы убедились с работоспособности этой розетки, необходимо отключить ее через устройство защитного отключения (УЗО) в щитке. Не выключая электроприбора, переключите «автомат» – прибор отключится. Теперь с розеткой можно работать.
3. Вытащите вилку и снимите крышку розетки. Посмотрите, к какому проводу подключен ее контакт заземления. Надеяться, что в электрической цепи вашей квартиры или частного дома реализована схема заземления, можно в том случае, если контакт заземления соединен с отдельным проводом, уходящим в стену. Иначе применен принцип зануления (если контакт заземления соединен с одной из клемм, см. ниже) или этот вопрос оставлен электриками без решения (если контакт заземления вообще не подключен). Соберите розетку, включите УЗО в щитке.
4. Если выяснилось, что розетка заземлена, необходимо это проверить. Во-первых, тестером или индикаторной отверткой убедитесь, что заземляющий контакт был «кинут» не на фазу. Во-вторых, проверьте, заземлен ли провод, с которым соединен этот контакт. Этой же отверткой или тестером найдите в розетке фазу, уберите с нее палец и поместите на сенсор один из щупов изолированного провода – индикатор отвертки не должен гореть. Второй конец того же провода соедините с заземляющим контактом. В случае правильного заземления лампочка на отвертке сразу же загорится или станет ярче. В противном случае следует вызвать электрика.

Проверка проводников в квартире. Метод 2.

Если есть длинный провод, можно провести более подробную проверку контура заземления. Инструменты те же, что и в предыдущем методе, последовательность действий следующая:

1. Откройте электрический щит и с помощью индикаторной отвертки убедитесь в отсутствии напряжения в контуре заземления – провод желто-зеленой расцветки.
2. Найдите «ноль» — провод синего цвета – и подсоедините к нему один из щупов заранее приготовленного проводника. Другим щупом прикоснитесь желто-зеленого провода. Если «автомат» сработал, то контур заземления на входе электрощита в порядке. В этом случае стоит проверить, в каком он состоянии после щита.
3. Верните рычаг УЗО во взведенное положение. Оставьте один конец изолированного провода на «нуле», а другим поочередно касайтесь розеток и металлических предметов в каждой комнате. Если контур заземления в порядке, каждый раз будет срабатывать «автомат».
4. Уделите особенное внимание ванной. На высоте примерно 50 см от пола здесь должен находиться бокс СУП – это небольшая пластиковая коробочка, в которой находится металлическая шина и провода. Напряжения здесь быть не должно, убедитесь в этом индикаторной отверткой и подтяните все болтовые соединения.

Проверка с помощью мультиметра

После открытия розетки в ней оказалось три провода, и даже соблюдены нормы цветового оформления. Необходимо узнать, есть ли заземление, то есть, работает ли оно. Как это делается.

• Включается в щитке питание на квартиру или дом.
• Прибор включается в режим проверки напряжения.
• Один щуп устанавливается на фазу, второй на ноль. Производится замер напряжения.
• Теперь щуп от ноля нужно переставить на PE. Если в такой позиции будет показана величина равной или чуть меньше предыдущего показателя, то контур PE работает. Если индикаторное табло на измерительном приборе показало «ноль» или цифры вообще не появились, то где-то произошел обрыв. То есть, система заземления в квартире не работает.

Общие советы по обустройству заземления в частном доме

Если вы все-таки не желаете воспользоваться готовым заводским комплектом заземления и твердо решили сделать заземление в доме своими руками, то стоит помнить ряд простых правил:

• всегда учитывайте коррозию, под ее воздействием сопротивление заземляющих материалов может увеличиться;
• если грунт очень влажный и вероятность коррозии довольно высокая, то используйте заземлители с гальваническим покрытием или хотя бы с большой площадью сечения;
• не располагайте контур заземления вблизи трубопроводов, т.е. там, где земля просушена под воздействием тепла;
• расстояние между электродами заземления всегда должно быть больше их длины;
• глубина расположения электродов должна быть ниже точки замерзания грунта;

Зачем заземлять электрическую цепь

Многих обывателей вгоняет в ступор информация, что ноль и жила заземления в розетке могут быть посажены на один и тот же провод на этажном щитке (или главном распределительном щитке дома). Возникает закономерный вопрос – для чего тянуть третий провод, если два из них все равно замкнуты между собой?

На практике здесь применяется фундаментальный принцип – все в природе двигается по пути наименьшего сопротивления от большего к меньшему. Вода стекает сверху вниз, тепло передается от горячего тела холодному, а электрический ток течет туда, где сопротивление проводников меньше.

Если в электрической цепи без заземления происходит короткое замыкание, то механизм его действия примерно следующий:

1. Сила тока и напряжение в сети скачкообразно возрастает в десятки раз.
2. Если проводка слабая, то она перегорает.
3. Если жила проводки достаточной толщины (сечения) чтобы выдерживать возросшие нагрузки, то она разогревается, от чего воспламеняется изоляция.
4. Перегорела проводки или нет, но если во время короткого замыкания человек касается любой металлической детали прибора, то он получает поражение электрическим током, причем значения его на порядок выше, чем просто в розетке. В первом случае это кратковременный удар, а во втором – пока ток не найдет слабое место проводки и не сожжет его, после чего цепь разомкнется.

Если заземление есть, то все не так печально:

1. Сила тока и напряжение возрастают, но при этом у них сразу есть «куда побежать» — заземляющий провод.
2. Естественное сопротивление человеческого тела намного больше, чем у меди, алюминия или стали, поэтому даже если человек держится за металлически части прибора, то ток попросту «пройдет мимо» по более легкому пути. Отсюда и одно из требований к заземляющей проводке – она должна быть выполнена по возможности одним цельным проводом – скрутки допускаются на этажном щитке, на вводном автомате, а по квартире дальше идет одна цельная жила.

На обычной проводке стоят автоматические выключатели, которые срабатывают если нагрузка в цепи превышает допустимые нормы. На заземляющем проводе, при нормальной работе цепи, напряжения не должно быть вообще, поэтому в связке с ним логично использовать УЗО, реагирующее на ток утечки, обычно незначительный. Как итог – при коротком замыкании ток выключается сразу же, а не вследствие плавления проводки.

Подробнее о том что происходит при коротком замыкании в цепи смотрите в этом видео:

Выше рассматривается роль заземления с точки зрения электробезопасности, но оно так же служит для предотвращения электрических помех, которые могут негативно влиять на работу компьютеров и других тонких приборов. Подробнее смотрите в этом видео:

Что такое заземление?

Защитное заземление – это преднамеренное соединение с землёй тех частей электрического оборудования, которые при нормальной работе электросети не находятся под действием напряжения, но могут попасть под его влияние в результате пробоя изоляции. Основной целью заземления является защита людей от действия электрического тока.

Главная составляющая защитного заземления – это контур. Он представляет собой конструкцию естественных или искусственных заземлителей, то есть несколько заземляющих электродов соединяются в единое целое. В качестве электродов чаще всего используют прутья из стали. Медные пруты применяют реже в силу того, что это дорого.

Но если есть финансовые возможности, то имейте в виду, что медь является идеальным вариантом и наилучшим проводником.

По логике понятно, что контур заземления должен располагаться в земле. Так как нас интересует защита дома, то неподалёку от строения и силового щитка выбирается подходящее место с нормальным грунтом. В землю вбиваются три штыря так, чтобы они располагались треугольником, и расстояние между ними было 1,5 м.

Теперь понадобится сварочный аппарат и металлическая шина, с помощью которых электроды нужно увязать между собой в равносторонний треугольник. Контур готов, теперь к нему нужно закрепить медный проводник, который дальше идёт в щиток и подсоединяется там к заземляющей шинке. А на эту шинку выводятся заземляющие проводники от всех розеток.

Перед использованием необходимо проверить контур на заземляющее сопротивление.

О том, что такое заземление – на следующем видео:

Типовая конструкция розетки

Использование техники проверки наличия розеточного заземления может потребоваться в любой момент. Особенно тем людям, кому придётся работать с конкретными электрическими розетками неоднократно.

Эта деталь электрической сети (бытовой или промышленной) имеет простейшую конструкцию.

Конструктивными сложностями электрическая розетка не блещет. Незамысловатая керамическая или пластиковая основа плюс металлический каркас с крышкой. И тем не менее, электрические розетки совершенствуются

Состоит розетка электрическая из плато круглой или прямоугольной формы. Сделано плато на основе материалов, которые не проводят электричество.

Обычно для изготовления плато розеток применяют:

• керамику;
• фарфор;
• пластик.

Задняя часть плато имеет ровную поверхность, а на передней части имеются фигурные посадочные площадки под электрические контакторы. Материал контакторов, как правило, медь. Закрепляются контакторы на плато жёстко – при помощи клёпок, плюс внедряются в тело плато.

Для соединения с электрической проводкой на контакторах имеются крепёжные винты. Вся эта конструкция закрывается крышкой, имеющей два проходных отверстия под электрическую вилку.

Виды электрических розеток

Промышленностью выпускаются два вида изделий:

• оснащённые шиной заземления;
• не имеющие шины заземления.

Первый вид конструкций часто называют «евро-розетка». Эта конструкция полностью удовлетворяет требованиям электробезопасности. При смене электропроводки рекомендуют устанавливать розетки с заземлением.

Внешний вид электрической розетки по стандартам, установленным странами Евросоюза. Отличительная особенность конструкции – присутствие контактных биметаллических пластин заземления

Второй вид изделий считается устаревшей модификацией, но до сих пор встречается на практике. Особенно много розеток устаревшего образца эксплуатируется в зданиях старой постройки.

Вариант конструкции без конкретной принадлежности к странам. Для современной электрики считается устаревшей моделью, которая не рекомендуется к установке по причине повышенной опасности из-за отсутствия контактора заземления

Оба вида изделий делаются для внутренней или внешней установки. Согласно новым рекомендациям ПЭБ, модификации розеток под внутреннюю инсталляцию должны иметь в составе конструкции биметаллические пластины с контактором заземления.

Для электрических розеток под внешнюю установку рекомендации те же, но в отдельных случаях их использования допускается двухпроводный интерфейс.

Как измерить сопротивление заземления мультиметром

Сразу нужно оговориться и сказать о том, что обычный мультиметр не совсем подходит для того, чтобы проверять им сопротивление заземления.

Тем не менее, для домашнего использования он вполне годится, если знать вот что:

• Проверке мультиметром подвергается металлосвязи заземляющего контура, которые уходят в грунт;
• Работы по замеру сопротивления заземления, лучше всего осуществлять в сухую погоду. Так показатели сопротивления будут намного точней;
• Сначала необходимо визуально оценить состояние заземлителей. Если на них есть ржавчина, то перед подключением мультиметра от неё необходимо избавиться.

При проверке сопротивления заземления, таким образом, мультиметр должен показать порядка 0,05 Ом. В таком случае, с заземлением все в порядке. Вообще, чем ниже будут показатели сопротивления заземления, тем лучше.

Коротко о проверках

Согласно ПТЭЭП, периодичность проверок контуров заземления (заземляющих устройств) должна составлять 1 раз в 6 лет. Визуальный осмотр видимых частей устройства должен проводиться 1 раз в полгода. Можно проводить проверки и чаще, особенно если есть подозрения на неисправность заземляющего оборудования.

Проверку сопротивления заземления обычно проводят в комплексе с другими испытаниями. Ее задача — оценить защитные свойства электрического оборудования.

Проводить проверку могут специальные организации, имеющие разрешения для таких работ, сертифицированные в Минэнерго, имеющие специальные лаборатории и приборы для проведения измерений. Сотрудники должны пройти соответствующее обучение, проверку на знания по охране труда, медицинский осмотр.

К сведению! Заземляющее устройство (контур заземления) необходим для защиты работников от поражения электрическим током из-за поломки электрооборудования. Если система работает, то ток по заземлителю будет идти в течение короткого промежутка времени. И опасная ситуация на предприятии не случится

Поэтому важно контролировать состояние заземляющих устройств

Некоторые основные параметры и правила

Неважно, в какое время года вы будете производить замеры, показания всегда должны соответствовать следующим нормам:

Для источников с однофазным напряжением	Для источников с трёхфазным напряжением	Величина сопротивления заземления
127 В	220 В	8 Ом
220 В	380 В	4 Ом
380 В	660 В	2 Ом

Замеры рекомендуется выполнять при определённых погодных условиях, когда земля считается наиболее плотной.

Идеальное время – это середина лета (когда грунт сухой) и середина зимнего периода (когда земля сильно промёрзшая).

Мокрый грунт сильно повлияет на растекаемость тока, поэтому измерения, проведённые в сырую и влажную погоду в весенний или осенний период, будут искажёнными.

Есть ещё способ производить замеры токоизмерительными клещами, но самым лучшим вариантом будет обращение в специализированную службу. Электротехническая лаборатория произведёт все необходимые измерения и выдаст соответствующий протокол, в котором будут указаны место проведения испытаний, характер и удельное сопротивление грунта, величины замеров с сезонным поправочным коэффициентом.

• Главная
• Электропроводка

Принцип проведения измерения

Измерение сопротивления заземляющих устройств проводят с периодичностью, установленной на предприятии, но не реже одного раза в 12 лет. Для более точного измерения создают искусственную электрическую сеть.

Рядом с испытуемым контуром в грунт встраивают вспомогательное устройство, которое называют токовым электродом, и его тоже подключают к сети. А также устанавливают электрод, по которому определяют падение напряжения в сети.

Чтобы измерить и получить более достоверные данные, в момент проведения процесса должны быть оптимальные погодные условия. То есть сопротивление почвы в этот момент должно быть максимальным. При этом должны быть выполнены следующие условия:

электрод, с которого будут снимать показания, располагают строго между заземляющей конструкцией и дополнительным электродом; расстояние между элементами должно равняться пятикратной глубине закладки заземлителя; при замере системы заземлителей во внимание принимается диагональ с наибольшей длиной.

Кроме того, дополнительно проводят замеры сопротивления изоляции.

Альтернатива заземлению

Зануление – это один из частных видов заземления. Применяется оно в том случае, если частный дом оборудован двухжильным проводником. Например, во время строительства подавляющего большинства хрущевок государственные стандарты регламентировали лишь заземление источников электрического тока.

К сегодняшнему моменту почти все такие схемы заменили более безопасными, но даже если этого не произошло в вашем доме, вы можете использовать зануление. Оно служит для гарантированного срабатывания «автоматов» — это главное отличие зануления от заземления, которое призвано свести риск поражения электрическим током к нулю.

Признаки нарушения контура заземления

Иногда выявить нарушение в электрической цепи можно, не прибегая к использованию специальных приборов. Более того, мы ежедневно сталкиваемся с этими указателями, но зачастую не умеем их распознать.

Например, о нарушении контура заземления может говорить бьющийся током корпус стиральной машины или холодильника. Поводом проверить защитную схему электрической цепи может стать пыль, оседающая на батареях отопления особенно толстым слоем. Посторонний шум в наушниках или аудиоколонках – он тоже говорит о том, что электрическая сеть вашего дома не в порядке.

Если что-то из вышеперечисленного вызвало вашу настороженность, настоятельно рекомендуем проверить заземление самостоятельно или обратиться к профессионалам

Как устроено заземление, и зачем проверять его параметры

Не вдаваясь в подробности, можно сказать, что заземление нужно для соединения корпуса электроустановки с рабочим нулем. Глядя на несколько абзацев выше, можно подумать, что это абсурд. На самом деле имеется ввиду возможность протекания тока от защитного заземления, через физическую землю (грунт), до рабочего нуля ближайшей подстанции. Фактически, это будет короткое замыкание.

Соответственно, при попадании фазы на корпус электроустановки, сработает защитный автомат, и поражения электротоком не будет.

Зачем же нужна проверка сопротивления заземления? Для организации аварийного короткого замыкания, необходима большая сила тока. Если сопротивление контура заземления будет слишком велико, сила тока (в соответствии с законом Ома) снизится, и защитный автомат не сработает.

Еще одна опасность большого сопротивления защитной «земли» в том, что сопротивление тела человека может оказаться меньше. Тогда, при касании рукой аварийной электроустановки, вы гарантированно будете поражены электротоком.

Когда на корпусе электроустановки окажется фаза, часть напряжения уйдет на компенсацию утечки в физическую землю. Если остаток потенциала превысит 50 вольт, опасность сохранится.

Равно как и защитный автомат без заземления не отключит фазу при попадании на корпус. Он сработает лишь при замыкании нуля с фазой. Полную защиту дает установка автомата и одновременное подключение контура защитной «земли». Существенно повышает уровень безопасности еще и УЗО.

И, наконец о том, что представляет собой контур заземления.

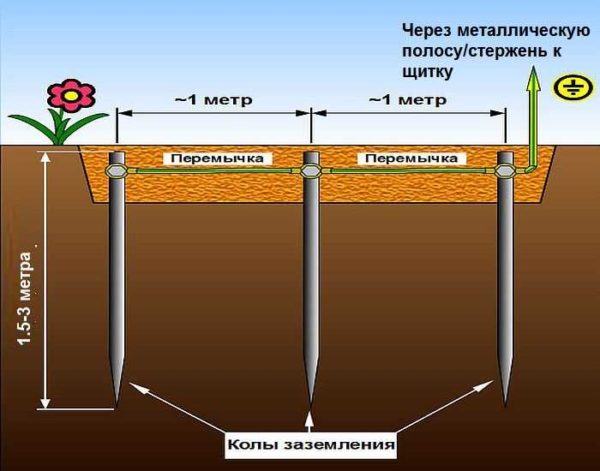

Если вкратце, это несколько металлических штырей (при нормальных природных условиях — три), глубоко погруженных в грунт, соединенных проводниками между собой и шиной заземления в здании.

Маркировка проводов по цвету

Действительно, самый простой способ определить фазу, ноль и землю у электрического провода, это посмотреть цветовую маркировку и сравнить с принятым стандартом. Каждая жила в современных проводах, применяемых в электропроводке, а также электрооборудовании имеет индивидуальную расцветку. Зная какому цвету жил какая соответствует функция (фаза, ноль или заземление), легко можно выполнять дальнейший монтаж.

Довольно часто, этого вполне достаточно, особенно в случаях, когда установка производится в новостройках или местах с довольно новой электропроводкой, сделанной профессиональными, компетентными электромонтажниками по всем современным правилам и стандартам.

В нашей стране, как и в Европе в целом, действует стандарт IEC 60446 2004 года, который жестко регламентирует цветовую маркировку электрических проводов.

Согласно этому стандарту для квартирной электросети:

Рабочий ноль (нейтраль или ноль) – Синий провод или сине-белый

Защитный ноль (земля или заземление) – желто-зеленый провод

Фаза – Все остальные цвета среди которых – черный, белый, коричневый, красный и т.д.

Теперь, зная стандарт цветовой маркировки проводов, вы сможете без труда определять, какой провод какую функцию выполняет. Это касается большинства случаев, исключение могут составлять провода, подходящие к выключателям, переключателям и т.д., в силу принципиально иной схемы работы этого электрооборудования.

Если же вы не уверены в точном соответствии цветов жил проводов стандарту IEC 60446 2004, у вас старая проводка, вы не исключаете возможность ошибок или даже халатного отношения электромонтажников к своей работе, а может электриками проложены провода другого стандарта и соответственно иной цветовой маркировки, тогда переходим к практическому методу определения фазы и нуля (рабочего и защитного).

Типовая схема включения прибора

Работает принцип одновременного использования вольтметра-амперметра на испытуемом участке грунта. Есть три величины: сопротивление, напряжение, сила тока. Параметры вычисляются по закону Ома. Нам известно первоначальное напряжение, а прибор поддерживает силу тока. Зная падение напряжения между тестируемыми стержнями, мы с высокой точностью можем вычислить сопротивление контура заземления.

Погрешность есть, но она несущественна в сравнении с измеряемыми величинами. Сопротивление контакта тестового электрода с грунтом вообще принимается за нулевое, при условии, что стержень чистый и не покрыт коррозией.

Большинство современных приборов сразу выдают готовые параметры защитного заземления, а в старых (при этом не менее надежных и точных) конструкциях — надо будет выполнить простую операцию деления. В соответствии с законом Ома.

Проверка заземления мегаомметром проходит по тому же принципу, только погрешность измерения будет выше. Все-таки земля не является проводником электричества в привычном смысле.

Методики измерения

Рассмотрим, как измерить сопротивление контура заземления. Первоначальным этапом всех проверок электричества станут подготовительные работы. К ним отнесем следующие операции:

• визуальный осмотр устройств заземления на целостность;
• проверка сварочных швов;
• измерение расстояние от здания;
• осмотр крепежей;
• подтверждение отсутствия утечек тока с шин.

Проверка заземления — последовательный и несложный процесс. Чтобы провести все вышеперечисленные операции самостоятельно в домашних условиях, применяют измеритель сопротивления заземления и зануления. Все данные, которые будут получены в процессе замеров параметров заземления, должны соответствовать правилам. Все данные по заземлению регулируют нормы ПУЭ.

Рассмотрим поэтапно измерение заземления:

Проверяем напряжение. В случае его отсутствия устанавливаем группу питательных элементов (батарейки, аккумуляторы). Необходимо, чтобы они были с габаритами 1,5х3 и с правильным соотношением полярности. Прибор необходимо взять в руки и установить на ровную горизонтальную поверхность. Необходимо строго проследить, чтобы все углы аппарата были на одном уровне. Затем последует процедура калибровки измерительного аппарата. Находим переключатель диапазона на панели инструментов устройства. Устанавливаем его в положение “контроль”. Нажав красную кнопку, воспользовавшись вращающейся ручкой, устанавливаем стрелку табло в положение ноля. В случае измерения заземления аппаратом М416 шкала на этом этапе покажет 5 (с отклонением в «+» или «-» 0,3). Если данные не соответствуют норме, прибор необходимо отдать в ремонт. Выбираем более удобное расположение и определяемся со схемой, по которой следует работать аппарату. Производим расчёт. Если необходимо получить укрупненные данные, соединяем первый и второй выводы с перемычкой. Аппарат М416 переключаем в схему трех зажимов. В случае необходимости измерений по четырехзажимной схеме, ориентируемся на порядок действий, представленный на приборе. Вбиваем в грунтовые массы стержень зонта и электрод, выполняющий вспомогательную функцию

Важно учитывать, что минимально допустимая глубина проникновения зонда и электрода — 0,5 м. В процессе вбивания зонда в грунт производим только плавные удары, которые позволят снизить сопротивление заземляющего контура. Провода, идущие к заземлению необходимо тщательно очистить от различных примесей, пыльного налета и красок. Лучше всего применять для этих целей напильник, к которому с другого конца прикрепляется кабель с сечением 2,5 мм.кв. Когда все вышеперечисленные мероприятия предприняты, определена схема, откорректировано местоположение аппарата, можно приступать к расчету. Фиксируем переключатель на отметке “х1”, производим вращение ручки и устанавливаем стрелку на нулевое значение. Полученное значение умножается на соответствующее число

К примеру, если рычаг указывает на отметку “х10”, умножаем значение на 10. Результаты измерения заносятся в акт проверки заземления (его еще называют протоколом проверки заземления).

Как сделать заземление в квартире своими руками?

Самым простым способом является прокладка заземляющего провода и подключение его к существующему контуру заземления. Нужную клемму, при ее наличии, можно найти в распределительном щитке, к ней должен приходить желто-зеленый провод.

Более сложные варианты:

Подключение УЗО

Устройство защитного отключения (УЗО) рекомендуется использовать только в качестве временной защиты, так как необходимой безопасности при эксплуатации мощных приборов оно не обеспечивает. Защитный аппарат контролирует силу тока утечки в электропроводке и отключает источник электроэнергии от потребителей при превышении установленных значений.

При выборе УЗО пользователь должен обратить внимание на чувствительность прибора. Значение указано на корпусе. Чем чувствительнее устройство, тем выше уровень обеспечиваемой безопасности. Недостатком УЗО с низким током утечки является большое количество ложных срабатываний, особенно при эксплуатации в большой, разветвленной сети.

Устройство защитное устанавливают как на вводе электропитания всей квартиры, так и непосредственно перед защищаемым электроприбором. Мощную бытовую технику рекомендуется дополнительно защищать УЗО при отсутствии контура заземления.

Монтаж собственного контура

Индивидуальный контур заземления может сделать любой собственник квартиры независимо от того, на каком этаже расположена жилплощадь. Перед началом работ необходимо уведомить энергоснабжающую организацию о своих намерениях и получить соответствующее разрешение. Основные работы по обустройству контура проходят на земле.

Главное, в процессе реализации проекта получить нужное значение переходного сопротивления, которое не должно превышать 10 Ом для защиты сети 220В.

Этапы установки контура заземления:

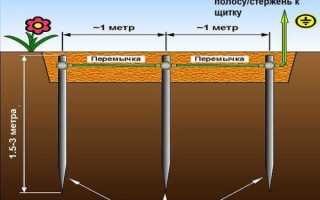

1. Поиск места установки заземлителей. Нужно найти свободный, неиспользуемый участок с мягкой, податливой к земляным работам почвой.

2. Выбор схемы расположения, материала, размеры, типа, количества заземлителей.

3. Подготовка траншеи под установку заземлителей. Горизонтально расположенные штыри погружают на 20 – 50 см, вертикальные заглубляют на всю длину с учетом нахождения верхней точки заземлителей от поверхности земли на расстоянии не менее 50 см.

4. После погружения штырей в землю их соединяют между собой проводниками при помощи сварки или болтовых соединений. Место подключения контура к общему шлейфу должно находиться на расстоянии не менее 2 см над уровнем грунта.

5. Подключение заземления в квартире. При помощи проводника контур заземления соединяют со специальным контактом в распределительном щитке.

6. Определение значения переходного сопротивления. Делают это при помощи специального моста или мультиметра. Если значение не превышает вышеуказанного параметра, то траншею с контуром засыпают.

7. Подключение приборов к контуру заземления. Заземляющий провод электропроводки подключают к клемме заземления.

Опасные варианты защиты

Ниже перечисленные способы защиты не рекомендуется использовать. Заземление, реализованное такими методами, не обеспечит необходимый уровень защиты и при определенных условиях может стать опасным как для пользователя, так и для ничего неподозревающих окружающих.

Опасные варианты заземления:

1. Подключение заземляющего провода к нулевому проводу (расщепление PEN проводника). При обрыве нулевого провода на заземленных корпусах всех включенных электроприборов появится напряжение, что чревато последствиями.

2. Подключение провода заземления к металлическим элементам системы отопления или водоснабжения. В определенный момент трубы могут оказаться под напряжением и представлять опасность для жильцов всего дома.

3. Подключение заземляющего провода к арматуре опоры ВЛ (воздушная линия). В аварийной ситуации (разрушение изоляторов, перенапряжении и прочее) электропроводка дома может оказаться под очень высоким напряжением.

Если вы решили сделать заземление в квартире через расщепление PEN (нулевого) проводника, это следует делать:

• При достаточном сечении нулевого проводника на стояке. Он должен быть не менее 10 мм2 (квадратных миллиметров) по меди, либо 16 по алюминию.
• При 100% уверенности, что сечение нулевого проводника на все протяжении стояка не уменьшается. Проверьте это лично!

Следует знать, что это грубое нарушение проекта электроснабжения дома. Вы не имеете права вмешиваться в электропроводку, выполненную по утвержденному проекту.

В случае причинения ущерба, возникновения проблем с электропроводкой, создания угрозы для жизни людей и т.п., вы будете крайним и понесете полную ответственность за это.

Периодичность проверки сопротивления защитного заземления электрооборудования

• Объекты, которые не отнесены к категории особо опасных – согласно пункту 3.6.2 ПТЭЭП сроки проведения измерений и испытаний устанавливаются руководителем Потребителя с учетом следующих факторов: условия эксплуатации и состояние электроустановки, рекомендации изготовителя, положения Приложения 3 ПТЭЭП.
• Наружные установки и электрооборудование в особо опасных помещениях – не реже одного раза в течение трех лет.
• Электроустановки образовательных и здравоохранительных учреждений, предприятий торговли, общественного питания, бытового обслуживания (химчистка и стирка) – не реже одного раза в течение года или полугода, если речь идет о особо опасных помещениях. Регламентируется ведомственной нормативной документацией.

Периодичность проверки сопротивления устройств молниезащиты зданий и сооружений

• I-II категория – требуется ежегодный контроль состояния системы перед наступлением сезона гроз;
• III категория – не реже одного раза в течение трех лет.

ОБРАТИТЕ ВНИМАНИЕ! Приемо-сдаточные испытания устройств молниезащиты с последующим вводом в системы в эксплуатацию выполняются до перехода строительства в стадию проведения работ по отделке здания или сооружения. Если речь идет о взрывоопасной зоне, то до начала осуществления комплекса мероприятий по опробованию технологического оборудования

Порядок проведения испытаний контура заземления

• В ходе визуального осмотра заземляющего устройства производится контроль уровня защищенности от воздействия коррозии и целостности, доступных для обзора элементов.
• Методом простукивания проверяется механическая прочность и целостность соединений заземлителей с заземляемыми элементами.
• Руководствуясь методикой замеров сопротивления заземления, создается искусственная цепь протекания тока через испытываемый заземлитель. С помощью калиброванного прибора M-416 измеряется удельное сопротивление грунта и заземлителя. На основании данных, полученных в ходе проверки, делается заключение о качестве технического состояния заземляющего устройства.

Методика измерений, объемы и нормы испытаний определяются согласно методическим указаниям РД 153-34.0-20.525-00 и РД 34.45-51.300-97.

Как оформляются результаты проверки контура защитного заземления

• После осуществления всего комплекса мероприятий по контролю состояния заземляющего устройства заказчик получает технический отчет, включающий в себя протокол визуального осмотра и измерения сопротивления заземления (составляются согласно требованиям ГОСТ Р ИСО/МЭК 17025-2006), описание примененной методики, копии разрешительной документации электролаборатории.
• Сведения о дате выполнения замеров и их результатах заносятся в журнал учета проверок заземления электрооборудования.
• В случае выявления несоответствий заказчику даются рекомендаций по их устранению.

Протокол проверки наличия цепи между заземленными установками и элементами заземленной установки

Преимущества мобильной электролаборатории «СК «ОЛИМП»

• Перечень видов работ, к которым допущена наша электроизмерительная лаборатория, позволяет помимо измерений сопротивления заземления и проверки устройств молниезащиты проводить комплексную диагностику соответствия электрооборудования и электроустановок напряжением до 35 кВ требованиям ПУЭ, ПТЭЭП, инструкций РД и СО.
• Выданные протоколы измерений принимаются всеми контролирующими органами.
• Гарантия точности и достоверности замеров сопротивления защитного заземления – своевременность поверки измерительных приборов, точное следование методике, компетентность персонала (испытания проводят сотрудники с V группой допуска по электробезопасности).
• Каждый заказчик вносится в базу постоянных клиентов и получает скидку при следующем обращении или заказе других .

Чем лучше вычислить сопротивление заземления? Технические характеристики прибора

Каждый уважающий себя хозяин беспокоится о безопасности в собственном доме, и чтобы обеспечить ее полностью, требуется еще и защитить все электрооборудование. Для этого, как мы знаем, сооружается заземлительное устройство, однако оно требует регулярных проверок, рассмотрим прибор, который хорошо справляется с этой задачей.

Fluke 1625-2 GEO—это измеритель нового поколения, предназначенный для использования в бытовых и отраслевых условиях. Преимуществом подобного прибора считается его возможность хранить данные и передавать их на компьютер. Также аппарат способен проводить вычисление сопротивления заземления, используя только зажимы. Плюсом является возможность работы без дополнительной установки электродов.

Приспособление будет работать безошибочно, если имеется полностью укомплектованная система заземления. Если в вашем доме имеется заземление, созданное из одного контура, беспроводной способ не подойдет в качестве замера.

Технические особенности

• Внутренняя память устройства позволит сохранить данные в пределах до 15 тыс. единиц.
• Обладает жидкокристаллическим дисплеем с улучшенными качествами графики.
• Имеется поворотный механизм и клавиши управления функциями.
• Работает при диапазоне температур от -10 до +50°С.
• В функции безопасности включается возможность дополнительной изоляции.
• В базовую комплектацию входят 6 батареек мощностью 1,5 В на основе щелочного состава.
• Погрешность прибора в измерениях составляет ±5%.
• Аппарат выполняет не менее четырех вычислений в секунду.
• Внутреннее сопротивление составляет 1,5 Ом.
• Автоматический выбор диапазонов для проведения вычислительных работ.

  Прибор для измерения сопротивления М416

Методики и способы измерения показателей

Существует несколько способов, как проверить заземление. Существуют специальные приборы для измерения параметров сопротивления заземления. Рассмотрим основные из методов замера при помощи электрооборудования:

• токовые клещи;
• амперметр-вольтметр;
• специализированные приборы.

Возможно измерение сопротивления токовыми клещами. При их использовании нет надобности производить отключение самого устройства и применения дополнительных электродов. Процесс того как можно измерить заземление оперативный и достаточно точный. Принцип работы токовых клещей рассмотрим подробнее.

Через вторичную обмотку проходит переменный ток. Чтобы произвести расчет, нужно полученное значение ЭДС проводника разделить на численное определение тока. При измерении в домашних условиях используются клещи С.А 6412, С.А 6415, С.А 6410.

Рассмотрим, как проверить контур заземления при помощи амперметра-вольтметра. Понадобится собрать электроцепь. В ней ток будет двигаться сквозь проверяемый заземлитель и дополнительный электрод. Необходимо в цепь добавить потенциальный электрод. Предназначение его заключается в фиксации скачков напряжения. Расстояние от потенциального электрода до токового электрода и заземлителя одинаково, он находится в диапазоне безвредного потенциала и влияет на заземление. Для получения значения сопротивления нужно воспользоваться законом Ома произвести расчет по формуле R=U/I.

Для испытания и проверки параметров сопротивления в домашних условиях многофункциональный мультиметр не будет удобным. В данном случае лучше использовать следующие измерители сопротивления:

1. ИСЗ-2016;
2. МС-08;
3. Ф4103-М1;
4. М-416.

Как измерить сопротивление заземления на примере прибора М-416 рассмотрим более подробно.

Испытания устройства защитного отключения

При наличии УЗО в распределительном щите, прежде чем проверить контур заземления мультиметром, имеет смысл убедиться в работоспособности защиты. Если домашний мастер не доверяет кнопке «тест», можно провести свои испытания. Для этого УЗО полностью отключается от сети, а к его вводному и выходному контакту (одному из двух) подключаются отрезки провода. Для примера возьмем верхнюю и нижнюю фазную клемму. Флажок переводится в положение «Вкл.», после чего к свободным концам подключается обычная батарейка 1,5 В. Создавшееся на одной катушке поле и его отсутствие на второй создают видимость утечки, в результате чего должна произойти отсечка. Если этого не случилось, устройство неисправно.

Решение проблем с подключением

Схема с несколькими источниками питания и точками заземления

Если проверка контура заземления самодельной контролькой, вольтметром или мультиметром не дала результата, понадобится:

• Включить в сеть электроприбор без касания к контакту и посмотреть, будет ли он работать.
• Выключить питание в распредщитке, достать вилку из розетки.
• Разобрать розетку и осмотреть провода, точки подключения контакта. Заземления нет, если отсутствует подсоединение.

Самостоятельные работы с электрической сетью при нарушении алгоритма могут стать причиной травм и пожаров в результате обрыва «нуля». Чтобы это предотвратить, воспользуйтесь услугами электриков.

Смотрите видео

Источники
