Здравствуйте друзья, при ремонте, перепланировке квартиры, в моду вошли делать арочные проёмы, там, где дверь необязательна. И действительно, арки в квартире или доме смотрятся очень красиво, придают эстетичный вид помещениям.
Как сделать арку своими руками, таким вопросом задаются многие люди, которые решили сделать ремонт квартиры сами, ведь не у всех есть финансовая возможность нанять мастеров. Вот таким людям я и хочу рассказать, помочь советом при изготовлении арок в квартире.
@stroy-ka.ru
Какой формы арки бывают:
- правильный геометрический полукруг;
- геометрический полукруг с выступами в начале изгиба с обеих сторон;
- высокий или низкий эллипс;
- правильной или неправильной формы овал;
- углы проёма полукруглые, верх прямой.
Форм довольно много я не буду их всё перечислять.
Из какого строительного материала делаются арки:
- кирпич;
- дерево;
- газоблок;
- гипсокартон.
Что нужно учесть при пробивке проемов?
В начале перепланировки с помощью проемов в несущей стене кирпичного доматребуется ознакомиться с техникой возведения опорных конструкций:
- Кладка из кирпичей выполняется из полнотелого кирпича размерами 25*12*6,5 или 25*12*8,8 см.
- Снаружи толщина кирпичной кладки составляет 38, 51 или 68 см в зависимости от климатических условий и габаритов дома. Перегородки внутри должны быть не меньше 25 мм.
- Для перевязки швов используется бетонный раствор марки не ниже 25.
- Каждый 5 ряд кирпичей армируется кладочной сеткой из прочной проволоки.
- По верху проемов проходит железобетонная перемычка, служащая для удержания нагрузки от вышележащей конструкции. Размеры усиливающего элемента подбираются с учетом особенностей строения при планировании дома.
Перепланировку комнат, оконных и дверных проемов в несущей стене кирпичного дома следует совершать с соблюдением требований и норм к безопасности.
Выкладка кирпича для арки
Укладка кирпича для арки.
На зафиксированном заранее шаблоне разметьте линии выкладки кирпича, при этом не забудьте о швах. Укладку следует все время проверять. Для этого можете воспользоваться шнуром, идущим от забитого по центру дуги кирпича, линейкой либо уровнем.
Если вы запланировали обустроить свод из нескольких рядов, то внимательно контролируйте каждый уровень аналогично первому, чтобы не разрушить расположение кирпича.
Укладывайте материал поперечными полосами с обеих сторон от пят к замковому кирпичу. При этом швы должны соответствовать радиусу шаблона. Кроме того, учтите, что шов внизу арки должен быть не меньше 5 мм, а вверху не более 2,5 см. Кладка арок производится с двух сторон свода одновременно. По завершении процесса необходимо уложить подпорочный брус с обоих боков арки. Между округлых деталей из ДСП и брусьев следует располагать специальные клинья, которые пригодятся в процессе выравнивания конструкции. К тому же эти клинья обеспечат впоследствии легкий демонтаж шаблона.
Поперечные и продольные швы непременно заполните раствором целиком. Принимайте во внимание тот факт, что кладка работает и на изгиб, и на сжатие. Если вы забудете об этом нюансе, в итоге арка может разрушиться. Не пытайтесь обивать материал, чтобы вместить его. Если такая нужда возникла, то просто увеличьте слой смеси. Обязательно контролируйте наполнение швов, они должны быть лишены пустот и зазоров.
Если вы желаете предварительно посмотреть на арку, можете выложить кирпичи без раствора на клинья.
Во время укладки материала обязательно следите, чтобы он оставался ровным и с лицевой, и с обратной стороны. Кирпичи нужно правильно совмещать между собой, укладывая четко по нанесенному чертежу. В последнюю очередь размещается замковый камень, который должен располагаться вертикально.
При выкладке арки необходимо соблюдать толщину швов.
Еще раз тщательно проверьте кладку с помощью линейки либо уровня.
Выкладка завершающего ряда нуждается в особенном подходе, поскольку замковый камень должен находиться четко посередине.
После того как раствор затвердеет, его поверхность нужно очистить при помощи сухой кисточки. Прилипшие комки смеси удалите влажной кистью, пока раствор не застыл полностью.
После того как процесс выкладки кирпича будет закончен и раствор засохнет, шаблон можете убирать.
На этом обустройство арочного проема можно считать завершенным.
Вернуться к оглавлению
В каких случаях необходимо разрешение?
Усиление готовых окон и дверей не относится к реконструкции. Для таких работ не нужно разрешение от государственных структур. Если вы хотите сделать перепланировку и создать новый проем в стенах, понадобится оформление документов. В противном случае за такие работы могут привлечь к административной ответственности.
Предварительно нужно посоветоваться с профильными специалистами. На старые дома получить разрешение затруднительно по причинам ветхости. Они могут не выдержать реконструкции. Чтобы сделать арку в несущей стене кирпичного дома, дополнительное окно или дверь, необходимо выяснить следующие пункты:
- проект планировки дома;
- соотношение предполагаемых габаритов нового отверстия и несущей кирпичной кладки;
- технические характеристики строения и его элементов (перекрытий и кровли);
- толщина несущей стены и ее прочность.
Как выполнить перепланировку жилища и пробить проемы в соответствии с законодательными нормами:
- В первую очередь нужно обратиться в БТИ и написать заявление на получение разрешения о дополнительном обустройстве дома за счет дополнительных проемов.
- Работники жилищных служб проводят оценку технических характеристик здания и возможность внесения конструктивных изменений.
- Далее собственник получает уведомление о запрете или разрешении ремонтных работ.
Если административные органы дали согласие, владелец дома может обратиться в компанию, осуществляющую работы по разработке проектов. Архитекторы подберут оптимальное решение для конкретного здания.
Перепланировка дома может затянуться, так как на процесс согласования и составление проекта может уйти до 3 месяцев.
Читайте также:
В проектной документации подробно расписывается техника пробивки проемов в несущих стенах кирпичного дома. Для каждого здания проект подбирается индивидуально. В нем содержатся следующие сведения:
- рекомендации по проведению работ;
- технология и последовательность;
- усиление конструкций.
Для частных домов можно применить перфоратор и отбойный молоток, но самым безопасным и эффективным способом считается лазерная прорезка.
Соблюдение законности при устройстве арки
При неправильном вмешательстве в структурные элементы здания, могут возникнуть серьезные разрушения. Поэтому перед началом переустройства, нужно получить согласие из БТИ. Уполномоченные органы проводят консультацию по интересующим вопросам и ознакомят с действующим порядком. Следующий этап – подготовка документации и подача заявления. Далее по прошествию 35 дней, владелец жилья может получить ответ по поводу перепланировки.
Как сделать проем?
К несущим стенам из кирпича предъявляются более «мягкие» требования, по сравнению с панельными домами. Для усиления конструкций применяется перемычка из металла со швеллерами. Они прочно стягиваются крепежами. Алгоритм действий:
- На желаемой высоте будущего отверстия вырезают канавку длиной, аналогичной перемычке. Минимум этого параметра – 15 – 20 мм.
- Показатели швеллера рассчитываются с учетом технических характеристик здания. Как правило, применяются стальные прокаты № 10, 16, 18.
- После монтажа швеллера в штробу с одной стороны, оставшиеся пустоты заполняются бетонной смесью. Когда она полностью высохнет, вырезают штробу с другой стороны и проделывают идентичные действия со вторым швеллером.
- Далее 2 швеллера стягивают шпильками и гайками.
Чтобы защитить металлические элементы от воздействия влажности и образования коррозии, нужно обработать покрытия слоем специальной краски.
Подготовка к работе
Для кладки арки необходимо собрать из дерева (брусок, рейка, листовой материал) временную несущую опалубку. Это деревянная опора, которая повторяет форму и размеры внутренней плоскости арки. Для того чтобы её сделать, нужно знать следующие параметры будущей конструкции:
Когда все размеры сняты и есть полная ясность желаемого результата, можно приступать к сборке опалубки.
Как обустроить нишу?
Устройство ниш в несущих стенах кирпичного дома допускается, но только с соблюдением правил норм. На конструкции воздействует значительная нагрузка. Уменьшение толщины снижает прочность. Даже проемы в стеновых сооружениях создают меньшую опасность деформации здания.
Для обустройства ниши используются профили из металла и прочные крепежи. Заострить внимание стоит на выравнивании углов и линий. Для этой цели понадобится уровень и угольник. Дополнительное усиление происходит за счет деревянных брусков оптимального размера.
Для пробивания ниши подготовьте молоток, болгарку, перфоратор и зубило. На стеновой поверхности нанесите контуры будущей конструкции. По разметке проводим перфорацию. Ненужную часть вырезаем болгаркой. В некоторых случаях понадобится молоток с зубилом.
Кирпич нужно убирать мелкими блоками. Если ниша создается для батареи, то в ней можно расположить опалубку. Конструкция укрепляется арматурой. Образованные пустоты заливаются бетонной смесью.
После выдалбливания ниши проводится ее облицовка и декорирование.
Материалы для кладки
При монтаже арок используются трапециевидные клиновые кирпичи. Форма таких материалов позволяет надежно фиксировать конструкцию свода. Клиновые кирпичи можно купить в магазине строительных материалов или изготовить самостоятельно путем механической обработки обычных изделий до придания им нужной формы.
В качестве вяжущего материала для кирпичной кладки арок применяется цементно-песчаный раствор или специальные его виды. Например, для оформления своими руками очагов печей или каминов, раствор готовится из глины с добавками мелкого гравия фракцией менее 8мм и шамотного песка.
Облицовка выложенных арок часто выполняется с использованием декоративного камня. Этот отделочный материал удобен, отлично вписывается в интерьер практически любого помещения, придавая ему солидность.
Усиление проема
Плохое состояние дверных проемов и окон окна в несущих стенах кирпичного домаможет стать причиной деформации и разрушения здания. При строительстве нового жилья разрабатывается проект с учетом укрепления отверстий в стеновых конструкциях, ниш и арок. Нередки случаи, когда необходимо выполнить работы по усилению конструкций в уже готовом доме:
- Если на поверхности фасада видны деформации, трещины, щели, обрушения цемента, отсутствующие кирпичи нужно срочно принять меры для сохранения целостности строения.
- При перепланировке рекомендуется монтаж усиливающих элементов до пробивки новых проемов. Перед осуществлением задачи требуется согласовать работы с административными органами и проконсультироваться с архитекторами о возможности проведения работ.
- Если вы собираетесь заменить оконные блоки, нужно предварительно проверить прочность проема, и при необходимости укрепить его.
Технология по усилению конструкций подбирается в зависимости от толщины несущих стен и параметров проема. Применяют следующие способы:
Железобетонная перемычка. Используется при строительстве дома. Ремонт готового здания с таким методом затруднителен, так как конструкция обладает большим весом и габаритами. Для ее монтажа потребуется специальная техника.
Стальной швеллер. Его установка не составит больших трат и привлечения бригады мастеров. Работу можно провести двум людям. Швеллер из стали прикрепляется резьбовыми стяжками. При ширине отверстия более метра потребуется упрочнение металлической обоймой.
Рама. Металлический каркас состоит из стальных уголков с опорными элементами в нижней области. Применяется при разрушении проемов в несущих стенах кирпичного дома.
Уголки. Монтаж проводится по всем сторонам проема. Для фиксации используют анкера. Металлические уголки скрепляются пластинами с помощью сварочного аппарата.
Арка из газобетона
@s-stroit.ru
Как сделать арку своими руками из газоблока, на мой взгляд, самый простой способ изготовления арки, для арки из газоблока так же изготавливается каркас, но так как он не имеет большого веса, то каркас можно сделать как из дерева, так и из металлической сетки, которая используется в стяжке пола.
Покупаете сетку, она достаточно длинная, чтобы использовать её и на широкий проём, тем более что она бывает разных диаметров, ножницами по металлу отрезаете на ширину проёма, прикрепляете её в начале изгибов к стене и потолку, или верху проёма.
Начинаете укладку блоков, так как блоки ставятся на клей, не стоит спешить выставлять всю арку, так как клею нужно время остыть схватиться.
Чем хорош газоблок, так это тем, что если после снятия каркаса есть погрешности в самом изгибе арки, его легко подправить специальной металлической тёркой, то есть, придать арке правильной формы изгиба.
Двери
Коробка дверей схожа с оконным блоком, но различается наличием порога. Дверные проемы, расположенные в несущих стенах, называются наружными. Для них требуется усиление, чтобы не вызвать деформацию фасадной части.
Для укрепления нужны швеллеры высокой прочности. Толщина должна соответствовать кирпичной кладке. Из швеллеров изготавливается П-образный каркас, который в дальнейшем устанавливается в отверстие для дверей и закрепляется анкерами. Если требуется укрепить внутренние двери, подойдут металлические уголки.

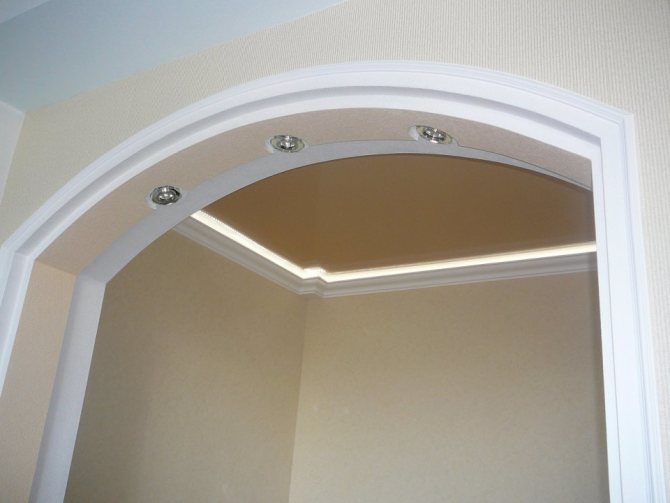

Арка из гипсокартона
@m-strana.ru
Такой вид изготовления арки самый простой, легко изготавливается каркас, из плит гипсокартона легко вырезать любую форму арки. Изготавливается каркас из направляющего и несущего металлического профиля.
Направляющий профиль крепим в углах проёма, от начала и до конца изгиба в верхней части проёма, с обеих сторон проёма, несущий профиль с надрезами аккуратно изгибаем, скрепляем через каждые 10 см с направляющим профилем.
К каркасу с обеих сторон прикрепляем гипсокартон, по нарисованной линии изгиба, отрезаем строительным ножом, потом на сам изгиб прикрепляем полосу плиты, только аккуратно, чтобы не сломать.
Стыки и швы проклеиваются сеткой для армирования гипсокартона, на изгиб арки ставится пластмассовый арочный уголок, он точно обрисует угол арки с обеих сторон, после этого стыки, швы и пластмассовый уголок шпаклюется.
Дорогие друзья я раскрыл только несколько способов, как сделать арку своими руками, их намного больше, если вам пригодились мои советы, или вы увидели ошибку прошу вас оставить отзыв в комментариях, задавайте вопросы отвечу обязательно, заранее вам благодарен.
Окна
Оконные блоки практически всегда находятся в наружной кирпичной кладке. Большое давление на конструкцию требует от нее максимальной прочности.
Для окон в несущих стенах кирпичного дома применяют швеллерный профиль. Чтобы его закрепить вырезают паз, вставляют швеллер и заделывают бетонным раствором. Профили соединяются шпильками, гайками и шайбами.
Для оконных блоков более 1, 5 м сооружают опорные стойки из двух швеллеров. Они привариваются к металлическим горизонтальным элементам.
Перед началом штробления стен нужно установить верхнюю стальную балку для опоры и принятия нагрузки. Длина горизонтальной перекладины должна составлять величину на 1 м больше ширины проема. То есть, с каждой стороны требуются отверстия по 50 см.
Даже если вы обладаете опытом в строительстве, не стоит полагаться только на свои знания. Нужно пригласить на осмотр и составление проекта профильных специалистов: архитекторов и инженеров.
Арка из дерева
@texnotoys.ru
Для изготовления арки из дерева берутся рейки 4 х 4 или 5 х 5, сбиваем каркас, для изгиба также можно надрезать ручной пилой рейки по всему изгибу, крепим каркас на стену или проём, весь каркас обшиваем плитой ДВП, швы шпаклюются шпаклёвкой для дерева.
Есть ещё один способ, берёте плиту ДСП отмеряете проём, по размеру проёма вырезаете две плиты, на плитах рисуете правильный изгиб, электрическим лобзиком вырезаете на плите изгиб.
Если проём широкий, целой плиты не хватает, тогда вырезаете четыре плиты ДСП, по две с каждой из сторон, также рисуете изгиб арки на одной плите, она же и будет шаблоном для вырезания изгибов в остальных трёх. По краям проёма крепите вырезанные плиты на металлические или деревянные кронштейны, их можно купить или изготовить самому.
Установка опалубки
Даже если вес кирпичей предполагается небольшой, и арка находится на высоте, настоятельно рекомендуем устанавливать опалубку на вертикальные стойки. Их можно зафиксировать к опорам дюбелями в шов, а в середине поставить дополнительную опору. Обязательно сделайте распорки стоек.
Как правило, арку выкладывают одновременно с плоскостью, поэтому место «пяты» (опорной площадки свода арки) определяется по уровню ряда кладки. Его высота должна быть известна заранее (в пределах допуска).
Если вы решили делать лучковую (сегментную) перемычку, придётся дополнительно выложить упоры для пяты. Для этого кирпич подрезается по месту. Форма подрезки — соответственно положению первого кирпича свода. Опалубку при этом устанавливают так, чтобы начало свода приходилось на плоскость пяты.
Кладка арки и подрезка пяты, видео
Своды правильной арки начинаются с кирпича, лежащего горизонтально, затем поднимаются, постепенно изменяя угол наклона. Поэтому опалубку следует установить после укладки первого кирпича в опору. Начало свода будет приходиться на него (на первый кирпич).
