Как сделать виброплиту своими руками из подручных материалов для дачи

Виброплита — важный инструмент для уплотнения грунта, асфальта и других материалов, используемый как профессионалами, так и любителями. Однако покупка готовой виброплиты может быть дорогой, особенно для тех, кто занимается строительством самостоятельно. В этой статье мы объясним, как сделать виброплиту своими руками из подручных материалов, что поможет сэкономить и получить эффективный инструмент для работы на вашем участке.

Принцип работы

Виброплита состоит из четырех ключевых компонентов:

• двигатель,
• металлическая или чугунная плита,
• вибратор,
• рама.

Наиболее важной частью устройства является плита, выполненная из металла или чугуна, которая располагается в нижней части конструкции. Вибратор устанавливается в центральной части этой плиты, а двигатель размещается сверху. Запуск всего механизма осуществляется с помощью муфты и ременной передачи. В результате работы вибратор начинает выполнять круговые движения, которые затем преобразуются в колебательные.

Импульсы от вибрирующего элемента передаются на основание, а от плиты — на землю, асфальт или другие поверхности, которые необходимо утрамбовать. Благодаря этому процессу и весу устройства достигается эффективная трамбовка любых участков, вне зависимости от их толщины. В домашних условиях чаще всего применяются моторы, работающие на бензине, дизельном топливе или электричестве. Поскольку многие конструкции создаются самостоятельно, они могут различаться по внешнему виду, весу, вибрационной мощности и другим характеристикам.

Создание виброплиты своими руками из подручных материалов — задача, требующая определенных навыков и знаний. Эксперты отмечают, что для начала необходимо собрать необходимые компоненты: старый двигатель, металлическую платформу и вибрационный механизм. Важно правильно выбрать двигатель, так как его мощность определяет эффективность работы устройства.

Специалисты рекомендуют использовать металлические детали, чтобы обеспечить долговечность конструкции. При сборке следует уделить внимание креплениям и балансировке, так как это влияет на стабильность работы виброплиты. Также стоит учесть, что вибрация должна быть достаточной для уплотнения грунта, но не чрезмерной, чтобы избежать повреждений.

Кроме того, эксперты советуют протестировать устройство на небольшом участке, прежде чем использовать его в более масштабных работах. Такой подход позволит избежать неприятных сюрпризов и оптимизировать процесс. В целом, при соблюдении всех рекомендаций, самодельная виброплита может стать отличным помощником в строительстве и благоустройстве.

https://youtube.com/watch?v=KereKMIyW-s

Сфера применения

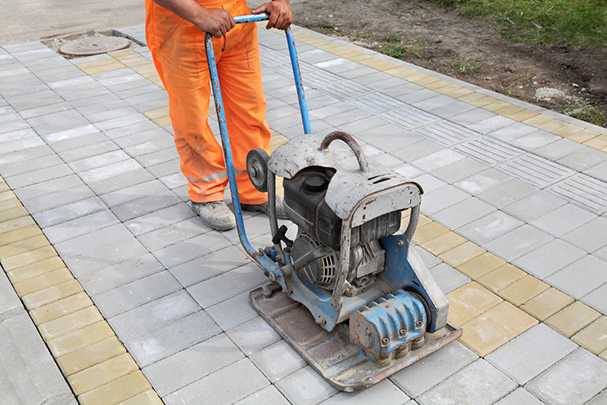

Виброплиты находят широкое применение в дорожном ремонте и строительстве, когда требуется уплотнить грунт. Эта техника удобна как для частного использования, так и для промышленных нужд. Ее отличительной чертой являются компактные размеры и способность работать в условиях, где использование катка невозможно. Самодельные виброплиты идеально подходят для создания ландшафтного дизайна, обустройства садовых дорожек, а также для укладки асфальта, плитки или уплотнения песка, щебня и гравия на приусадебных участках. С помощью виброплиты можно эффективно уплотнять:

• песок,
• бетон,
• асфальт,
• плитку,
• гравий,
• землю.

Еще одним значительным преимуществом является возможность движения назад, что значительно упрощает строительные работы на ограниченных площадях, где часто требуется поворот на 180 градусов или обход препятствий.

Интересные факты

Вот несколько интересных фактов о создании виброплиты своими руками из подручных материалов:

1. Принцип работы: Виброплита работает за счет создания вибраций, которые передаются на поверхность, что позволяет уплотнять грунт или асфальт. Для создания вибраций можно использовать старый электродвигатель или вибромотор, которые можно найти в неисправной бытовой технике, например, в стиральных машинах.

2. Материалы: Для изготовления виброплиты можно использовать такие подручные материалы, как металлические листы, старые автомобильные диски или даже бетонные блоки. Например, металлический лист можно использовать в качестве основы, а для создания веса и устойчивости можно добавить бетонные блоки или кирпичи.

3. Эффективность и экономия: Самодельная виброплита может быть не только экономичным решением, но и очень эффективным инструментом для небольших строительных проектов. Используя подручные материалы, можно существенно сократить затраты, а также адаптировать конструкцию под конкретные нужды, например, изменив размер или вес плиты в зависимости от типа работы.

https://youtube.com/watch?v=pRA2fTRhEQY

Вес

Вес виброплиты является ключевым параметром, который следует учитывать как при приобретении готового инструмента, так и при создании домашней техники. В большинстве случаев, а именно в 70%, эффективность и производительность зависят именно от массы устройства. Все модели виброплит в строительстве делятся на четыре категории:

• Легкие до 70 кг — отлично подходят для использования в домашних условиях, например, для благоустройства сада или приусадебного участка. Глубина трамбовки не должна превышать 15 см. Эти виброплиты идеально подходят для укладки тротуарной плитки и создания дорожек.
• Средние 71–90 кг — универсальные устройства, которые могут использоваться для трамбовки асфальта или плитки, однако не всегда обеспечивают качественный результат. Максимальная толщина покрытия или прессуемого материала не должна превышать 25 см.
• Среднетяжелые 91–140 кг — применяются в строительных работах, особенно для прокладки инженерных систем.
• Тяжелые более 141 кг — способны утрамбовать материалы высотой до 60 см за один проход, но не предназначены для работы с плиткой или асфальтом.

При выборе подходящего веса устройства также важно учитывать мощность мотора. Если двигатель окажется недостаточно мощным, а плита будет слишком тяжелой, это может привести к неэффективной работе. В таком случае виброплита будет «тонуть» в грунте, и оператору придется прикладывать больше усилий. Этот аспект особенно критичен для среднетяжелых и тяжелых моделей.

При покупке готового устройства или его самостоятельном изготовлении необходимо учитывать соотношение веса и мощности. Рекомендуется, чтобы на каждые 100 кг веса плиты приходилось не менее 5 лошадиных сил двигателя.

Общие критерии

При покупке или самостоятельном изготовлении виброплиты необходимо обратить внимание на несколько ключевых характеристик оборудования:

• размеры плиты,
• уровень вибрации,
• мощность двигателя,
• тип используемого топлива.

Размеры основной части, контактирующей с землей, позволяют определить площадь давления. Эти параметры помогают оптимизировать работу и повысить эффективность уплотнения. Для небольших плит значение площади давления должно быть менее 0,3 единиц. Если основание выполнено из чугуна, этот показатель будет еще ниже.

Уровень вибрации отражает мощность трамбующей плиты. Для плотных грунтов или других покрытий требуется значительное усилие. При недостаточной вибрации добиться необходимой плотности не удастся, что приведет к низкому качеству уплотнения.

В качестве источника энергии можно использовать электричество, бензин или дизельное топливо. Бензиновые агрегаты считаются наиболее удобными и распространенными. Их стоимость на рынке одна из самых доступных, и они могут работать в любое время года, независимо от погодных условий.

Электрические модели имеют ряд преимуществ, таких как низкий уровень шума и меньшие эксплуатационные расходы по сравнению с другими источниками энергии. Их эффективность на высоком уровне, и мощности хватает как для бытовых, так и для промышленных нужд. Однако стоит учитывать, что для работы таких устройств необходим доступ к электросети, что не всегда возможно.

Дизельные двигатели, хотя и имеют высокую первоначальную стоимость, обеспечивают меньшие эксплуатационные расходы благодаря низкому расходу топлива по сравнению с бензиновыми. Однако они могут быть довольно шумными.

Мощность двигателя влияет на способность виброплиты передвигаться по наклонным участкам и в условиях высокой вязкости грунта. Чем больше мощность, тем легче будет движение и работа устройства. Моторы с высокой мощностью позволяют виброплите самостоятельно перемещаться без необходимости дополнительного давления и контроля.

Если двигатель недостаточно мощный, плита может застревать в грунте или асфальте, особенно на наклонных участках. Исключение составляют лишь легкие модели, для которых подходят менее мощные двигатели.

Дополнительные характеристики

Помимо перечисленных характеристик, существуют различные дополнения для оборудования, которые значительно упрощают выполнение задач. К числу полезных аксессуаров и функций можно отнести:

• колеса для легкого перемещения тяжелого устройства,
• складную ручку, которая обеспечивает комфортную транспортировку техники с одного места на другое,
• систему орошения, способствующую дополнительному уплотнению асфальта, так как без воды он может прилипать к плите и наоборот,
• защитный кожух, который защищает ременной привод и муфты, что способствует увеличению срока службы вибрационной плиты. Это предотвращает попадание грязи и пыли на ключевые механизмы,
• реверсивное движение, которое ускоряет процесс работы и упрощает управление, особенно в условиях ограниченного пространства.

Понимая все особенности инструмента и принципы работы виброплиты, можно переходить к созданию техники своими руками.

Процесс изготовления

Чтобы самостоятельно изготовить виброплиту, необходимо ознакомиться с основными конструктивными характеристиками. Процесс достаточно прост, и все компоненты легко собираются. Перед началом работы следует подготовить необходимые элементы:

• двигатель — выбирается в зависимости от ваших потребностей и возможностей. Эта часть отвечает за создание вибрации. Для домашнего использования лучше всего подойдут одноцилиндровые бензиновые моторы, например, марки Honda. Если вы предпочитаете электрический двигатель, то стоит обратить внимание на модели ИВ-98Е или ИВ-99Е, которые работают от 220В,
• основная плита — листовой металл размером 45 на 80 см и толщиной 8 мм. Вес этого элемента должен составлять не менее 55–60 кг; по возможности лучше использовать платформу от больших станков, что упростит задачу,
• пара швеллеров,
• пара подушек, которые можно взять от двигателя ВАЗ-2101. Они должны быть мягкими и эластичными, так как необходимы для крепления ручек,
• болты М12 или М10, в зависимости от типа двигателя — бензиновый или электрический соответственно,
• колеса — 2 шт.,
• труба для крепления колес длиной около 1,2 метра для управления плитой.

Электромоторы другого типа работают от сети 330В, для их использования потребуется трехфазное питание, что есть не в каждом частном доме. Кроме того, такие агрегаты стоят дороже, чем описанные выше. Также понадобятся стандартные инструменты:

• сварочный аппарат,
• болгарка,
• молоток,
• слесарный инструмент.

Процесс изготовления достаточно прост, поэтому чертежи не требуются.

1. С электрического мотора снимается крышка, что позволяет отрегулировать силу вибрации.
2. С помощью болгарки необходимо сделать надрезы в металле. От края отступите 10 см и прорежьте на глубину около 0,5 см. Таких надрезов должно быть два, по обе стороны, они выполняются симметрично.
3. Используя молот, загните лист по сделанным надрезам под углом примерно 25 градусов. Это поможет избежать закапывания виброплиты во время работы.
4. Заварите места надрезов и зафиксируйте торцевую часть в нужном положении.
5. Установите мотор с помощью швеллеров, которые не должны выступать за края основной плиты. Швеллеры следует тщательно приварить, чтобы обеспечить надежность.

Вибрирующий элемент фиксируется болтами прямо к металлу. Для этого измерьте расстояние между крепежными отверстиями и просверлите их в швеллерах на таком же расстоянии. Закрутите все детали.

6. Подушки помогают снизить сильную вибрацию на руки. Их устанавливают у основания, в местах крепления ручек. Благодаря им происходит гашение колебаний, и виброплита не будет вырываться из рук во время работы.
7. Из трубы создается удобный держатель для управления виброплитой. Также привариваются куски труб для установки колес. Некоторые пользователи для удобства работы с техникой делают специальные петли из прочной веревки, которые позволяют удерживать машину без нагрузки на кисти, что исключает ощущение колебаний.
8. Если требуется дополнительное увлажнение во время трамбовки, заранее крепится небольшой бак со шлангом, через который подается вода для орошения обрабатываемой поверхности. Важно контролировать струю и брызги, чтобы они не попадали на мотор.

С помощью самодельного устройства можно уплотнять сыпучие материалы для строительства и землю на глубину около 10–15 см. После сборки обязательно проверьте все крепления на наличие повреждений. Если все в порядке, заливайте топливо или подключайте двигатель к сети для пробного запуска.

Для удобного перемещения самодельной техники рекомендуется приварить кусок трубы, к которому затем будут прикреплены колеса. Итоговый вес конструкции составляет около 60 кг и более, поэтому колеса будут полезны. Крепеж должен быть таким, чтобы колеса легко и быстро снимались или устанавливались.

На видео представлен полный процесс создания самодельной виброплиты, с описанием возможных ошибок и полезными советами.

https://youtube.com/watch?v=HBTMYRtYh-s

Правила эксплуатации

Чтобы ваша виброплита служила долго, следует соблюдать несколько ключевых рекомендаций:

• перед началом работы обязательно проверяйте крепления, ремни и наличие повреждений на устройстве,
• перед каждой эксплуатацией контролируйте уровень масла в двигателе — при необходимости добавьте масло. В зависимости от типа двигателя, замену масла следует проводить в соответствии с указаниями производителя. Замена осуществляется на прогретом агрегате. Рекомендуется впервые менять масло после 25 часов работы, а затем каждые 80 часов,
• периодически очищайте свечи от нагара и проводите визуальную проверку их состояния,
• регулярно очищайте воздушный фильтр от пыли и загрязнений,
• заправляйте дизельный или бензиновый двигатель только в неработающем состоянии устройства,
• если на поверхности мотора и других узлов скапливается грязь, это может привести к перегреву, поэтому перед работой технику необходимо очищать,
• избегайте использования самодельной виброплиты на твердых поверхностях, таких как застывший асфальт,
• если требуется уплотнить большой слой, лучше обрабатывать каждую часть отдельно, это поможет продлить срок службы двигателя и улучшить качество работы.

Если после одного прохода виброплитой поверхность недостаточно уплотнена, повторите процедуру. Обычно для достижения качественного результата необходимо сделать 5–6 проходов.

Создав виброплиту своими руками, вы сможете существенно сэкономить на покупке техники. Примерная стоимость самодельного устройства составляет около 10 000 рублей, включая мотор. В то время как рыночная цена легких моделей с бензиновым двигателем начинается от 50 000 рублей. Для домашних нужд самодельное оборудование будет вполне достаточным.

Безопасность при работе

При создании виброплиты своими руками важно учитывать меры безопасности, чтобы избежать травм и повреждений. Работа с инструментами и тяжелыми материалами требует внимательности и соблюдения определенных правил.

Во-первых, перед началом работы убедитесь, что у вас есть все необходимые средства индивидуальной защиты (СИЗ). Это включает в себя:

• Защитные очки: Они защитят ваши глаза от пыли и мелких частиц, которые могут возникнуть в процессе работы.
• Перчатки: Используйте прочные рабочие перчатки, чтобы защитить руки от порезов и ожогов.
• Наушники: Если вы будете использовать громкие инструменты, защитите слух с помощью наушников или берушей.
• Респиратор: При работе с материалами, которые могут выделять пыль или вредные пары, рекомендуется использовать респиратор.

Во-вторых, перед началом работы убедитесь, что ваше рабочее место организовано и безопасно. Уберите все лишние предметы, которые могут стать причиной падения или спотыкания. Рабочая поверхность должна быть ровной и устойчивой, чтобы избежать случайных травм.

Также важно правильно использовать инструменты. Перед началом работы проверьте их исправность. Убедитесь, что все крепления надежно затянуты, а электрические инструменты имеют исправную изоляцию. Никогда не используйте поврежденные инструменты, так как это может привести к серьезным травмам.

При работе с тяжелыми материалами, такими как металл или бетон, используйте подходящие методы подъема и перемещения. Не поднимайте тяжелые предметы в одиночку — лучше попросите помощи или используйте специальные устройства для подъема.

Наконец, всегда следите за своим состоянием во время работы. Если вы чувствуете усталость или дискомфорт, сделайте перерыв. Не забывайте о том, что безопасность должна быть вашим приоритетом на каждом этапе создания виброплиты.

Вопрос-ответ

Какой слой песка трамбует виброплита?

Насыпают щебневый или гравийный слой, трамбуют его, насыпают песчаную подстилающую подушку в два слоя. После укладки каждого слоя его увлажняют и трамбуют.

Из чего состоит виброплита?

Виброплита состоит из основания, выполненного в виде фасонной стальной плиты, на которой жёстко смонтирован узел вибратора и через виброгасящие резинометаллические амортизаторы верхняя плита.

Советы

СОВЕТ №1

Перед началом работы тщательно изучите конструкцию виброплиты и определите необходимые материалы. Используйте старые детали от техники, такие как моторы от стиральных машин или генераторов, которые могут быть адаптированы для вашей виброплиты.

СОВЕТ №2

Обратите внимание на вес и баланс конструкции. Чтобы виброплита работала эффективно, важно правильно распределить вес. Используйте тяжелые материалы, такие как бетон или металл, для создания основания, чтобы обеспечить стабильность во время работы.

СОВЕТ №3

Не забывайте о безопасности. При работе с электроинструментами и тяжелыми материалами всегда используйте защитные очки и перчатки. Убедитесь, что все соединения надежны, чтобы избежать поломок во время эксплуатации.

СОВЕТ №4

Проведите тестирование вашей виброплиты на небольшом участке перед использованием на больших площадях. Это поможет вам убедиться в ее эффективности и выявить возможные недостатки конструкции, которые нужно исправить.
