КОНТРОЛЬ ЗАЩИТНЫХ ПОКРЫТИЙ
Уважаемые инспекторы и лакокрасочники, для Вашего удобства на этой странице опубликован КАЛЬКУЛЯТОР МЕТАЛЛА для перевода тоннажа металла в квадратные метры, который поможет Вам рассчитать объём работ по спецификациям металлоконструкций и сортаменту.
Для выбора квалифицированного подрядчика по окраске металлоконструкций и производству работ по огнезащите металлоконструкций, обращайтесь в ООО “АКЗ-ЦЕНТР” тел. – ваш надёжный партнёр и производитель работ самыми качественными материалами в сжатые сроки.
Объём работ по окраске металлоконструкций принимается в квадратных метрах (м²) окрашиваемой поверхности, определяемой по массе металлоконструкций по чертежам, с учётом площади окраски на 1 т. конструкций (переводного коэффициента)
Определение необходимого объема лакокрасочных материалов и оценка финансовых затрат обработки металла невозможна без расчета площади покраски металлоконструкций.
Большая часть организаций, осуществляющих покраску металлоконструкций, включают стоимость этой услуги в расчет общей стоимости металлических конструкций за 1 м². Этот способ расчета вполне приемлем при обработки деталей с более или менее ровными поверхностями, площадь которых вычисляется без особого труда.
Однако в том случае, если металлические конструкции обладают сложной формой, данный способ не применяют. Объясняется это очень просто: расчет площади швеллера сложный процесс, а для ажурных изделий и вовсе не посильная задача. В этих случаях принято рассчитывать стоимость покраски металлоконструкций за 1 тонну, что позволяет существенно облегчить процесс и избежать погрешностей.
На сегодняшний день применяют большое количество коэффициентов для расчета площади покраски металлоконструкций.
Ниже приведены таблицы с коэффициентами для правильного расчета.
| Наименование профиля, номер и толщина сечения | Площадь поверхности, кв.м /1 т. профиля | Наименование профиля, номер и толщина сечения | Площадь поверхности, кв.м /1 т. профиля | Наименование профиля, номер и толщина сечения | Площадь поверхности, кв.м /1 т. профиля | ||
Расчет расхода краски в зависимости от толщины наносимого слоя
Согласно действующим нормативам расход лакокрасочных материалов определяют по следующей формуле:
А — норматив расхода ЛКМ, г/м2, мкм;
ρ — плотность сухой пленки ЛКМ, г/см3;
P — содержание в составе ЛКМ нелетучих веществ, %;
k1 — коэффициент использования ЛКМ по ВСН 447-84 прил. №2, принимаемый значение — 0,6;
k2 — коэффициент, который учитывает характеристику окрашиваемой поверхности согласно Приложению №4 “Общесоюзных нормативов расхода лакокрасочных материалов”:
* для первого слоя покрытия — составляет 1,15; * для второго слоя покрытия — 1,05; * для третьего слоя покрытия — 1,0.
h — толщина лакокрасочного покрытия, мкм.
На основании данной формулы расход лакокрасочных материалов с плотностью в 2,4-2,9 г/см3 и сухим остатком в пределах 60-72% составляет 7,67-7,72 г/м2*мкм, а для материалов, плотность которых составляет 1,4-1,6 г/см2, и сухим остатком 50-65% данный показатель находится в пределах 4,90-4,31 г/м2*мкм.
Связаться с автором сайта можно, написав на почтовый ящик [email protected], либо заполнив быструю форму ниже.
Пожертвование* на развитие сайта
1-й класс – НДС, при котором напряжения по всей площади сечения не превышают расчетного сопротивления стали |σ| ≤ Ry (упругое состояние сечения); 2-й класс – НДС, при котором в одной части сечения |σ|
Разрезная балка – балка, перекрывающая один пролет, в отличие от неразрезной балки, которая перекрывает два и более пролетов.
| толщина листа | толщина листа | толщина листа | |||||
| 2,0 | 127,6 | 7,0 | 36,6 | 22,0 | 11,8 | ||
| 2,2 | 115,9 | 8,0 | 32,1 | 25,0 | 10,4 | ||
| 2,5 | 102,3 | 9,0 | 28,5 | 28,0 | 9,4 | ||
| 2,8 | 91,2 | 10,0 | 25,7 | 30,0 | 8,7 | ||
| 3 | 85 | 11,0 | 23,4 | 32,0 | 8,2 | ||
| 3,2 | 79,9 | 12,0 | 21,5 | 36,0 | 7,3 | ||
| 3,5 | 73,0 | 14,0 | 18,4 | 40,0 | 6,6 | ||
| 4,0 | 63,9 | 16,0 | 16,2 | 45,0 | 5,9 | ||
| 5,0 | 51,1 | 18,0 | 14,4 | 50,0 | 5,4 | ||
| 6,0 | 42,7 | 20,0 | 13,0 | 55,0 | 4,9 | ||

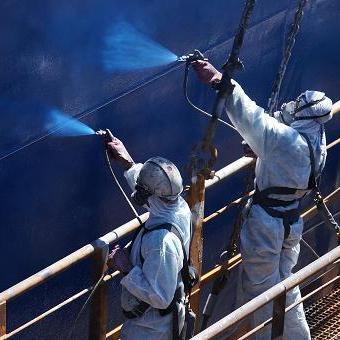

Наши услуги по данному направлению
- Покраска металлоконструкций
Как правило, прайсы большинства компаний, которые оказывают услуги по покраске металлоконструкций, включена цена на покраску металлоконструкций за 1 м2 и данный показатель считается общепризнанной расценкой. Подобный подход вполне оправдан, если работа ведется с относительно ровными поверхностями, площадь которых можно просто вычислить.
Если же металлоконструкции имеют сложную конфигурацию, то такой подход неприемлем. Поскольку рассчитать площадь конструкции из швеллера либо двутавра разнообразных типоразмеров достаточно сложно, а для ажурных кованых, а также сварных ограждений становится практически невозможно. В таком случае оценивают покраску металлических конструкций за 1 т, что дает возможность существенно упростить расчеты без лишних погрешностей.
Метод коэффициентов
На практике используют целый ряд коэффициентов, которые зависят от профиля элементов металлоконструкций. Так, к примеру, для 1 т изделий из двутавровых балок и швеллеров принята площадь в 29 м2, а для переплетов, сделанных из специальных профилей, площадь покраски составляет около 75 м2.
Если же вы не знаете, как правильно посчитать площадь покраски металлоконструкций, воспользуйтесь нижеприведенными таблицами. При этом суммарную площадь поверхности прокатных профилей, из которых состоит конструкция, определяют в кв. м. путем умножения общей массы прокатных профилей на соответствующие размеры площади поверхности, которые содержатся в 1 т стальных прокатных профилей.
| Наименование профиля, номер и толщина сечения | Площадь поверхности, кв.м /1 т. профиля | Наименование профиля, номер и толщина сечения | Площадь поверхности, кв.м /1 т. профиля | Наименование профиля, номер и толщина сечения | Площадь поверхности, кв.м /1 т. профиля |
| Сталь листовая и профили гнутые открытые (поверхность приведена суммарная с обеих сторон) | |||||
| толщина листа | толщина листа | толщина листа | |||
| 2,0 | 127,6 | 7,0 | 36,6 | 22,0 | 11,8 |
| 2,2 | 115,9 | 8,0 | 32,1 | 25,0 | 10,4 |
| 2,5 | 102,3 | 9,0 | 28,5 | 28,0 | 9,4 |
| 2,8 | 91,2 | 10,0 | 25,7 | 30,0 | 8,7 |
| 3 | 85 | 11,0 | 23,4 | 32,0 | 8,2 |
| 3,2 | 79,9 | 12,0 | 21,5 | 36,0 | 7,3 |
| 3,5 | 73,0 | 14,0 | 18,4 | 40,0 | 6,6 |
| 4,0 | 63,9 | 16,0 | 16,2 | 45,0 | 5,9 |
| 5,0 | 51,1 | 18,0 | 14,4 | 50,0 | 5,4 |
| 6,0 | 42,7 | 20,0 | 13,0 | 55,0 | 4,9 |
| Профили гнутые замкнутые квадратные, прямоугольные и трубы (поверхность приведена по внешней стороне проката) | |||||
| толщина стенки | толщина стенки | толщина стенки | |||
| 2,0 | 65,2 | 8,0 | 16,6 | 18,0 | 7,5 |
| 2,5 | 52,1 | 9,0 | 14,5 | 20,0 | 6,7 |
| 3,0 | 43,5 | 10,0 | 13,1 | 22,0 | 6,1 |
| 3,5 | 37,3 | 11,0 | 11,8 | 25,0 | 5,5 |
| 4,0 | 32,9 | 12,0 | 10,8 | 28,0 | 5,0 |
| 5,0 | 26,5 | 14,0 | 9,3 | 30,0 | 4,7 |
| 6,0 | 22,0 | 16,0 | 8,1 | 32,0 | 4,4 |
| 7,0 | 19,0 | 17,0 | 7,6 | 40,0 | 3,5 |
| Сталь угловая равнополочная | |||||
| толщина полки | толщина полки | толщина полки | |||
| 3,0 | 86,5 | 9,0 | 29,5 | 20,0 | 13,3 |
| 4,0 | 65,0 | 10,0 | 26,3 | 22,0 | 12,0 |
| 5,0 | 52,0 | 12,0 | 22,0 | 25,0 | 10,6 |
| 6,0 | 44,0 | 14,0 | 19,0 | 28,0 | 9,6 |
| 7,0 | 37,0 | 16,0 | 16,6 | 30,0 | 9,0 |
| 8,0 | 33,0 | 18,0 | 14,9 | ||
| Швеллеры горячекатанные (поверхность приведена суммарная со всех сторон) | |||||
| номер профиля | номер профиля | номер профиля | |||
| 5 | 47,1 | 16 | 40,5 | 22А | 34,9 |
| 6,5 | 46,4 | 16А | 38,7 | 24 | 35,0 |
| 8 | 45,4 | 18 | 39,3 | 24А | 33,3 |
| 10 | 44,7 | 18А | 37,7 | 27 | 33,2 |
| 12 | 43,1 | 20 | 38,3 | 30 | 31,4 |
| 14 | 41,6 | 20А | 36,4 | 33 | 29,6 |
| 14А | 39,7 | 22 | 36,6 | 36 | 27,7 |
| 40 | 26,1 | ||||
| Балки двутавровые (поверхность приведена суммарная со всех сторон) | |||||
| номер профиля | номер профиля | номер профиля | |||
| 10 | 44,4 | 20 | 38,1 | 36 | 26,7 |
| 12 | 43,1 | 22 | 36,7 | 40 | 24,9 |
| 14 | 41,8 | 24 | 34,4 | 45 | 23,2 |
| 16 | 40,5 | 27 | 33,0 | 50 | 21,4 |
| 18 | 39,1 | 30 | 31,2 | 55 | 19,7 |
| 60 | 18,1 | ||||
| Балки двутавровые для монорельсов (поверхность приведена суммарная со всех сторон) | |||||
| номер профиля | номер профиля | номер профиля | |||
| 24М | 24 | 36М | 21,4 | ||
| 30М | 22,3 | 45М | 19,3 | ||
| Балки с параллельными гранями полок (поверхность приведена суммарная со всех сторон) | |||||
| номер профиля | номер профиля | номер профиля | |||
| 20Бх | 49,1 | 40Бх | 34,9 | 70Бх | 21,0 |
| 20Б1 | 39,4 | 40Б1 | 30,8 | 70Б1 | 19,1 |
| 20Б2 | 36,7 | 40Б2 | 27,8 | 70Б2 | 17,4 |
| 20Б3 | 33,6 | 40Б3 | 25,5 | 70Б3 | 15,8 |
| 23Бх | 45,9 | 45Б | 32,3 | 70Б4 | 14,6 |
| 23Б1 | 38 | 45Б1 | 27,5 | 80Б | 19,3 |
| 23Б2 | 35,3 | 45Б2 | 24,9 | 80Б1 | 17,2 |
| 23Б3 | 32 | 50Б3 | 22,8 | 80Б2 | 15,5 |
| 26Бх | 43,2 | 50Бх | 29,3 | 80Б3 | 14,2 |
| 26Б1 | 35,9 | 50Б1 | 24,8 | 80Б4 | 13,1 |
| 26Б2 | 33,3 | 50Б2 | 22,8 | 90Бх | 17,8 |
| 26Б3 | 30,4 | 55Б3 | 20,3 | 90Б1 | 15,7 |
| 30Бх | 40,7 | 55Бх | 26,7 | 90Б2 | 14,5 |
| 30Б1 | 35,4 | 55Б1 | 22,6 | 90Б3 | 13,2 |
| 30Б2 | 33,0 | 55Б2 | 20,8 | 90Б4 | 12,0 |
| 30Б3 | 30,1 | 60Б3 | 19,1 | 100Бх | 16,7 |
| 35Бх | 37,8 | 60Бх | 24,4 | 100Б1 | 14,4 |
| 35Б1 | 34,4 | 60Б1 | 20,5 | 100Б2 | 13,0 |
| 35Б2 | 31,1 | 60Б2 | 18,6 | 100Б3 | 11,7 |
| 35Б3 | 28,4 | 60Б3 | 17,2 | 100Б4 | 10,6 |
| Балки широкополочные (поверхность приведена суммарная со всех сторон) | |||||
| номер профиля | номер профиля | номер профиля | |||
| 20Шх | 38,9 | 40Шх | 23,2 | 70Ш1 | 15,8 |
| 20Щ1 | 33,8 | 40Ш1 | 20,4 | 70Ш2 | 14,4 |
| 20Ш2 | 31,2 | 40Ш2 | 18,9 | 70Ш3 | 13,1 |
| 23Шх | 37,9 | 40Ш3 | 17,9 | 70Ш4 | 12,0 |
| 23Ш1 | 30,9 | 40Ш4 | 16,2 | 70Ш5 | 11,0 |
| 23Ш2 | 27,8 | 50Ш | 22,6 | 70Ш6 | 10,3 |
| 26Шх | 33,2 | 50Ш1 | 19,4 | 70Ш7 | 19,5 |
| 26Ш1 | 28,6 | 50Ш2 | 17,4 | 70Ш8 | 8,8 |
| 26Ш2 | 25,9 | 50Ш3 | 15,7 | 80Ш | 17,4 |
| 30Шх | 30,1 | 50Ш4 | 14,2 | 80Ш1 | 14,4 |
| 30Ш1 | 26,0 | 50Ш5 | 12,9 | 80Ш2 | 13,2 |
| 30Ш2 | 23,4 | 60Ш | 21,4 | 80Ш3 | 12,1 |
| 30Ш | 21,1 | 60Ш1 | 17,4 | 90Ш | 15,7 |
| 30Ш4 | 19,4 | 60Ш2 | 16,0 | 90Ш1 | 13,1 |
| 35Ш1 | 22,7 | 60Ш4 | 13,1 | 90Ш3 | 11,1 |
| 35Ш2 | 20,8 | 60Ш5 | 11,8 | 100Ш | 14,2 |
| 35Ш3 | 19,1 | 60Ш6 | 10,7 | 100Ш1 | 12,3 |
| 35Ш4 | 17,3 | 70Ш | 19,7 | 100Ш2 | 11,3 |
| Колонны двутавровые (поверхность приведена суммарная со всех сторон) | |||||
| номер профиля | номер профиля | номер профиля | |||
| 20К | 32,3 | 30К1 | 21,4 | 35К8 | 10,0 |
| 20К1 | 29,6 | 30К2 | 19,9 | 40К | 19,9 |
| 20К2 | 26,1 | 30К3 | 18,3 | 40К1 | 17,5 |
| 20К3 | 23,7 | 30К4 | 16,7 | 40К2 | 16,0 |
| 20К4 | 21,7 | 30К5 | 15,2 | 40К3 | 14,5 |
| 23К | 31,6 | 30К6 | 14,1 | 40К4 | 13,1 |
| 23К1 | 27,5 | 30К7 | 12,8 | 40К5 | 11,8 |
| 23К2 | 25,7 | 30К8 | 11,7 | 40К6 | 10,8 |
| 23К3 | 23,2 | 35К1 | 19,3 | 40К7 | 9,8 |
| 23К4 | 21,9 | 35К2 | 17,3 | 40К8 | 9,0 |
| 26К1 | 26,1 | 35К3 | 15,6 | 40К9 | 8,2 |
| 26К2 | 23,3 | 35К4 | 14,2 | 40К10 | 7,8 |
| 26К3 | 20,9 | 35К5 | 13,0 | 40К11 | 6,2 |
| 26К4 | 19,2 | 35К6 | 11,9 | 40К12 | 5,2 |
| 26К5 | 17,6 | 35К7 | 10,9 | 40К13 | 4,4 |
| 40К14 | 3,7 | ||||
Читайте также:
Если стальная конструкция составного сечения, тогда площадь окраски металлоконструкции определяется по укрупненным переводным коэффициентам по следующей таблице:
| Характеристика металлоконструкций | Площадь, м2, на 1 т конструкций (переводной коэффициент) |
| Конструкции с неравномерным соотношением профилей сталей | 23 |
| Конструкции с преобладанием угловой стали | 27 |
| Конструкции с преобладанием листовой и универсальной стали | 19 |
| Конструкции с преобладанием швеллеров и балок | 29 |
| Конструкции из листовой стали толщиной 2,5-4,5 мм | 24 |
| Конструкции из листовой стали толщиной свыше 5 мм | 19 |
| Переплеты из специальных профилей | 75 |
Расчет расхода краски в зависимости от толщины наносимого слоя
Можно также воспользоваться нормами покраски металлоконструкций, которые определяют расход лакокрасочных материалов на 1 кв м либо тонну в зависимости от толщины слоя, наносимого на поверхность.
Согласно действующим нормативам расход ЛКМ определяют по следующей формуле:
А — норматив расхода ЛКМ, г/м2, мкм;
ρ — плотность сухой пленки ЛКМ, г/см3;
P — содержание в составе ЛКМ нелетучих веществ, %;
k1 — коэффициент использования ЛКМ по ВСН 447-84 прил. №2, принимаемый значение — 0,6;
k2 — коэффициент, который учитывает характеристику окрашиваемой поверхности согласно Приложению №4 “Общесоюзных нормативов расхода лакокрасочных материалов”:
- для первого слоя покрытия — составляет 1,15;
- для второго слоя покрытия — 1,05;
- для третьего слоя покрытия — 1,0.
h — толщина лакокрасочного покрытия, мкм.
На основании данной формулы расход ЛКМ с плотностью в 2,4-2,9 г/см3 и сухим остатком в пределах 60-72% составляет 7,67-7,72 г/м2*мкм, а для материалов, плотность которых составляет 1,4-1,6 г/см2, и сухим остатком 50-65% данный показатель находится в пределах 4,90-4,31 г/м2*мкм.
Профили гнутые замкнутые квадратные, прямоугольные и трубы
(поверхность приведена по внешней стороне проката)
Расценки в смете на окраску деревянных поверхностей
В вышеупомянутом сборнике 15 существуют также и расценки на окраску деревянных поверхностей, например, расценки в смете на окраску деревянных окон, расценки в смете на окраску деревянных полов или расценки в смете на окраску плинтуса. Данные виды расценок могут быть подобраны из таблиц подраздела 4.4 сборника 15. В указанном подразделе существуют нормы на проолифку деревянных поверхностей, на окраску эмалями или лаками. Кроме того, следует отметить, что при применении расценки в смете на покраску плинтусов необходимо иметь в виду материал, из которого сделаны плинтусы. То есть нормы на окраску из таблицы ФЕР15-04-037 подойдут в данном случае лишь при условии, что плинтусы деревянные. Если материал плинтуса другой, то, соответственно, необходимо применять расценку, либо из другого сборника, либо из другого раздела сборника 15.
Таким образом, можно убедиться, что существует большое многообразие расценок на окраску различных поверхностей. Кроме того, существует множество способов нанесения краски, а также марок самих окрасочных составов. Поэтому при составлении сметы важно учесть все эти нюансы, и лишь в этом случае составленная сметная форма не только будет корректно отражать все проектные данные, но и будет содержать в себе обоснованную стоимость производства работ.
Сталь угловая равнополочная
Требования к комплектности и условиям доставки
- Заказ должен быть поставлен заказчику в комплекте. Его составность указывается в рабочем проекте и ТУ.
- Вместе с металлоконструкциями поставка должна комплектоваться: рабочим проектом, по которому будет осуществлен монтаж, паспортом продукции. Их детализация оговаривается в договоре на оказание услуг.
Если условия транспортировки заказчика или отгрузки изготовителя предусматривают необходимость членения поставки на отдельные блоки, это допустимо. При этом соблюдается ряд условий.
- Конструктивные узлы в целом и единичные элементы от начала и до конца погрузки, разгрузки, перевозки обязаны сохранить габариты и геометрию форм, предусмотренные проектом.
- Каждый блок комплектуется строповкой – оборудованием для погрузо-разгрузочных процессов – и креплениями для фиксации изделия во время перевозки.
***
Помимо перечисленных позиций в ГОСте 23118-2012 прописаны практически все возможные требования к изготовлению стальных металлоконструкций. В том числе: точность элементов сборного комплекта, особенности нанесения маркировки, условия упаковки и правила приемки службой техконтроля заказчика. Остается лишь изучить их и использовать как руководство к действию.
*Межгосударственной научно-технической комиссией по стандартизации, техническому нормированию и оценке соответствия в строительстве.
Швеллеры горячекатанные
(поверхность приведена суммарная со всех сторон)
