Установка узлов прохода вытяжных вентиляционных шахт через крышу

Технологии монтажа узла УП

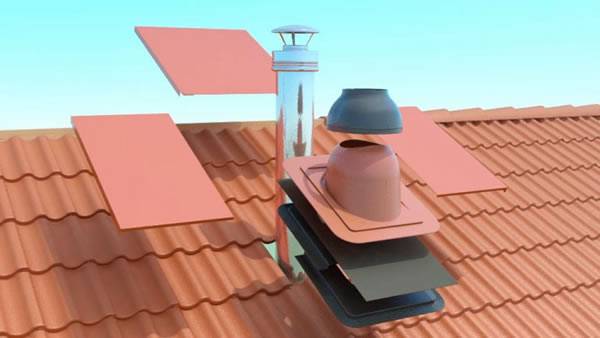

Рисунок 3. Последовательность монтажа узла прохода.

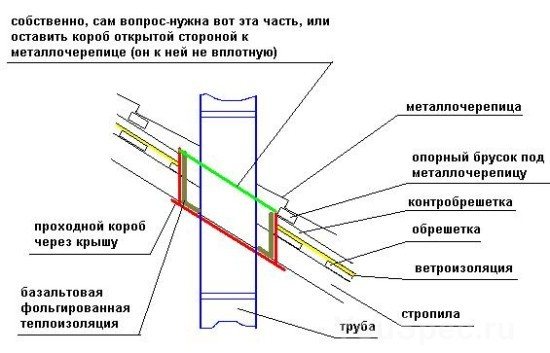

Для монтажа элемента прохода воздуховода внутрь деревянной стропильной системы достаточно выполнить последовательность действий:

1. Демонтаж кровли. Вокруг трубы вырезается люк либо два соседних листа временно сдвигают в сторону.
2. Установка нижних элементов. Две штампованные металлические пластины фиксируются друг к другу клеевым составом по месту, заводятся снизу обрешетки из чердачного помещения, крепятся к ней саморезами.
3. Укладка изолятора. Лист изоляционного материала (базальтовая вата по стеклохолсту) с отверстием под трубу одевается на нее сверху, укладывается на пластины, смонтированные на предыдущем этапе.
4. Восстановление покрытия. Использующаяся облицовка (профлист, металлочерепица) возвращается на место, не доходя до трубы по периметру на 2-5 см.
5. Монтаж корпуса. На трубу надевается декоративный кожух под цвет используемого покрытия.
6. Установка юбки. Резиновая деталь, повторяющая форму корпуса, одевается через трубу, фиксируется к ней хомутом.

Узел прохода через кровлю не может обеспечить абсолютную герметичность, поскольку чаще всего используется волнистая кровля. Между волнами, плоской подошвой корпуса остается свободное пространство, в которое вода может попасть лишь сверху.

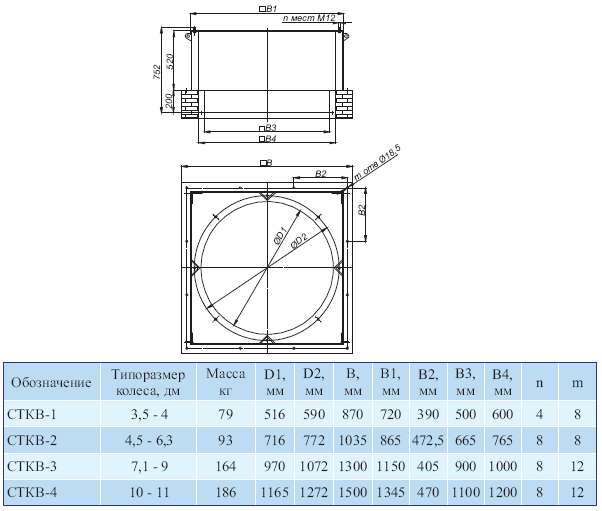

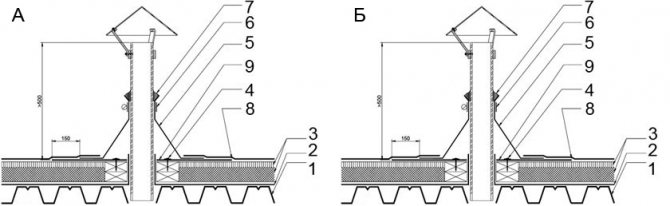

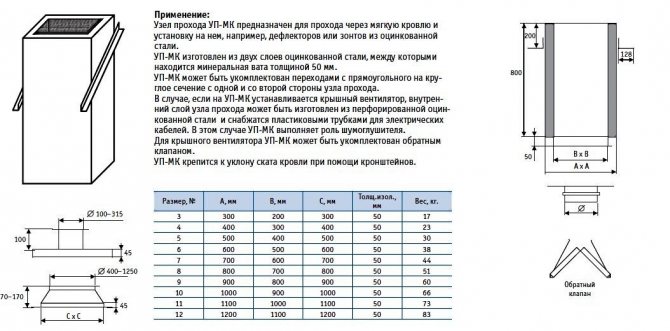

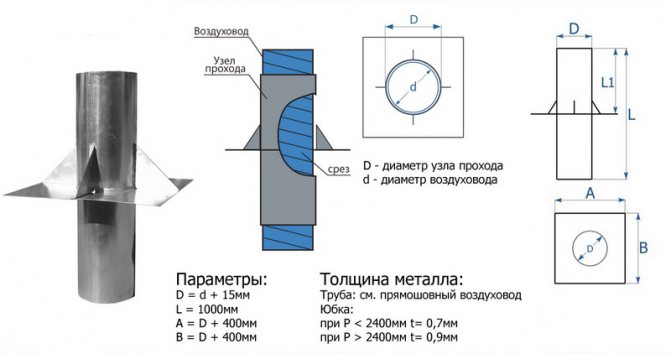

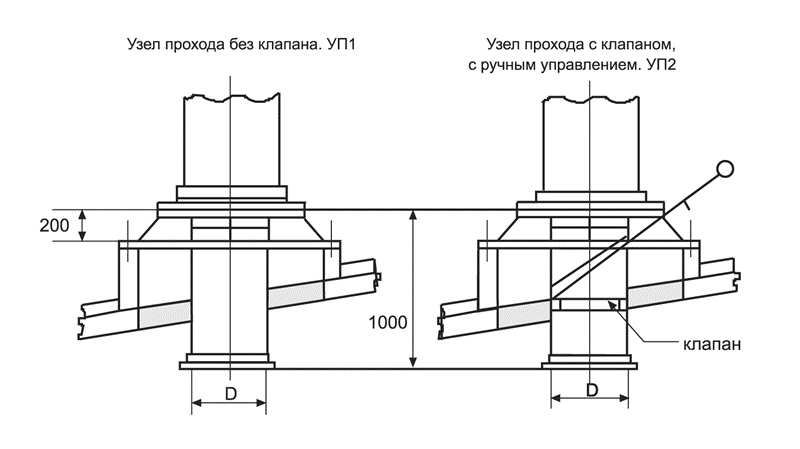

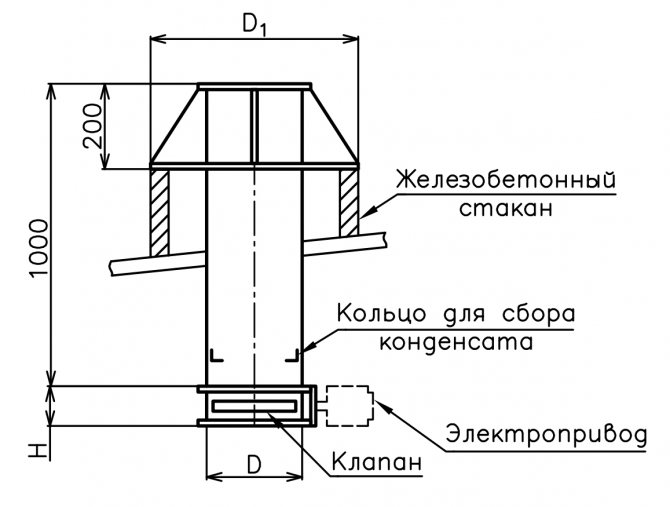

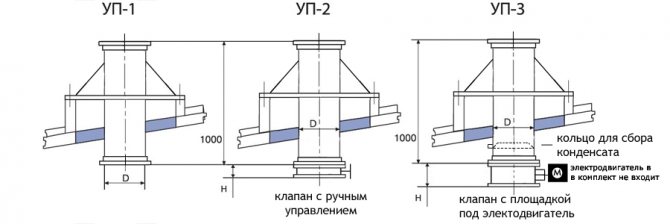

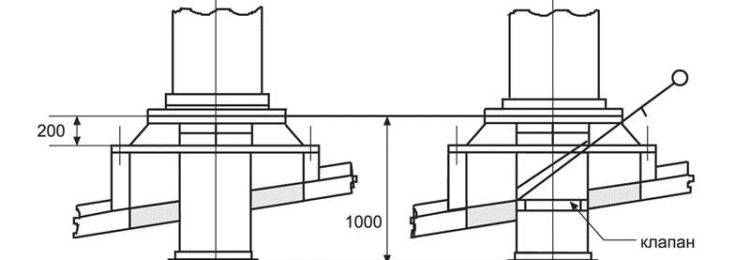

Схема размеров узла прохода.

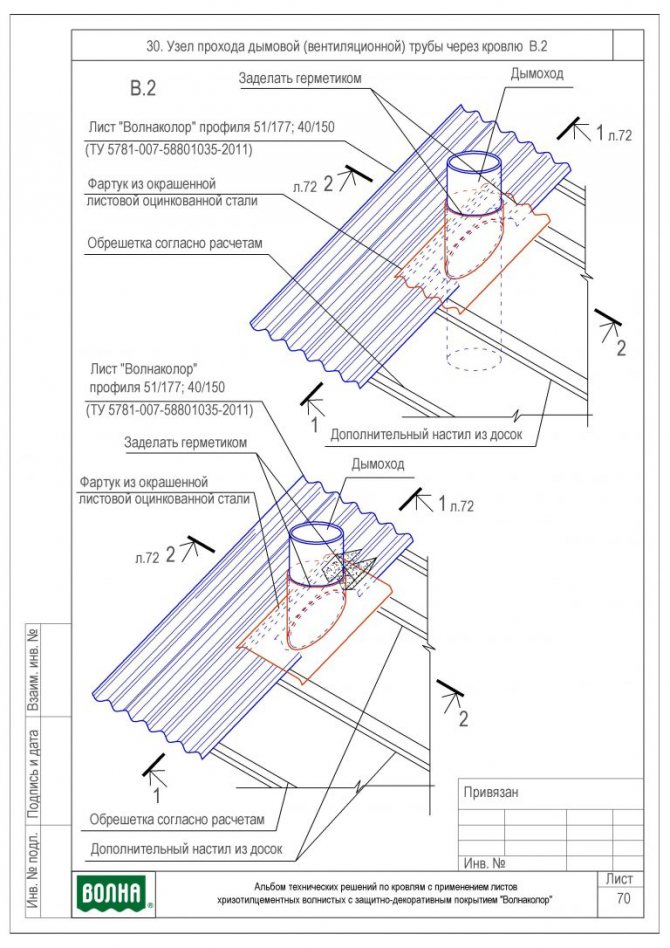

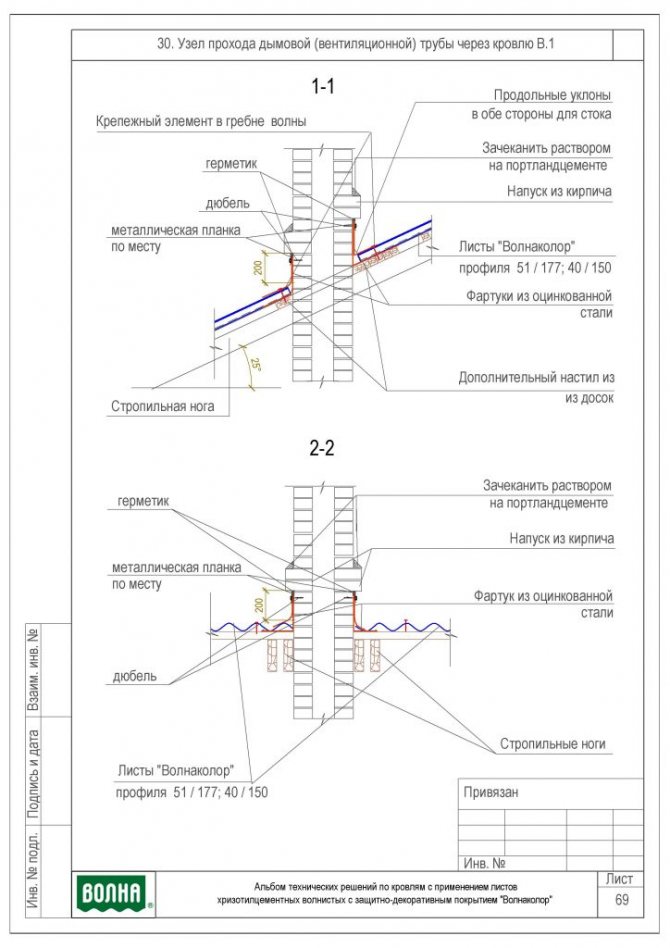

Для защиты от осадков узлы, в которых вентиляция пересекает плоскость кровли, герметизируют следующим способом:

• фартук из листовой стали состоит из двух деталей для возможности регулировки по ширине;
• разметку производят по месту, вырезая в каждой детали полукруг под трубу;
• по бокам деталей имеется изгиб, высота которого равна высоте волны используемого материала;
• длина фартука составляет расстояние от конька до дальней от него стенки воздуховода + 45 см;
• ширина кратна расстоянию между волнами (в пределах 75 – 60 см).

Детали фартука приклеивают внахлест, верхняя часть запускается под коньковый элемент, снизу влага попасть в кровельный пирог не сможет благодаря законам физики. При значительном удалении от конька запустить под него фартук не получится. В этом случае используют металлическую полосу, которая крепится по периметру (шаг саморезов 5 – 3 см), качественно огибая самые сложные конфигурации профиля листов металлочерепицы. Под фартук подкладывают резиновый уплотнитель либо используется герметик (рис.2)

Резиновая юбка может использоваться самостоятельно без металлического патрубка для полимерных труб 11 см в диаметре. Подобные воздуховоды обычно удаляют воздух из центральных пылесосов либо систем канализации (фановые трубы). На резиновом конусе имеются цилиндрические риски с соответствующими диаметрами. Для обеспечения герметичности для 11 мм трубы срезается меньший размер (9 см). Резиновые юбки качественно прилегают к вертикальным, горизонтальным волнам профлиста/металлочерепицы, ондулина. Перед монтажом по периметру наносится герметик, фиксация осуществляется к кровельному материалу, а не к обрешетке (рис. 3)

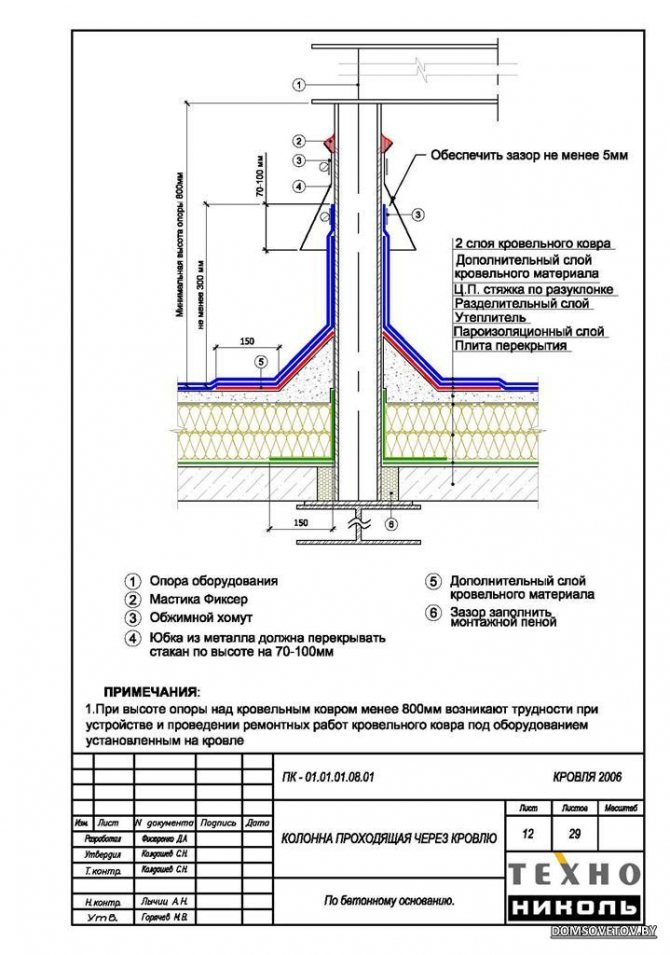

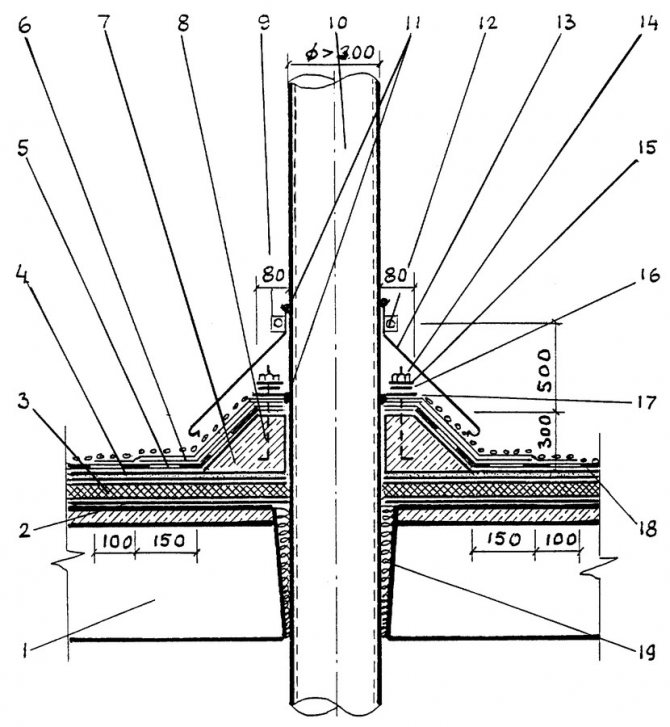

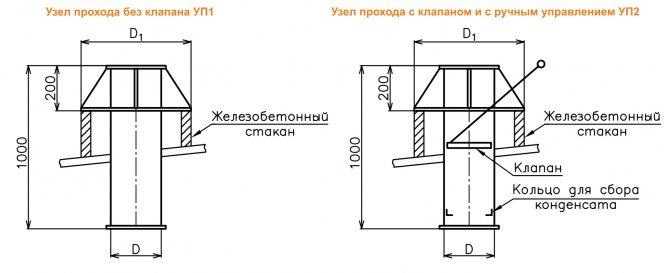

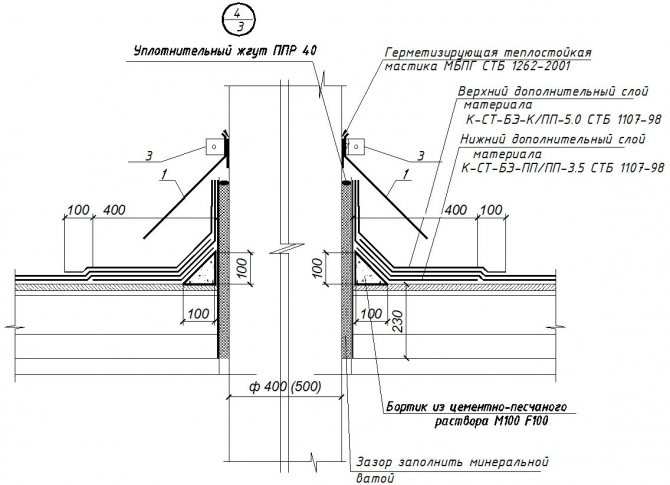

Плоскую бетонную крышу проходят другим способом:

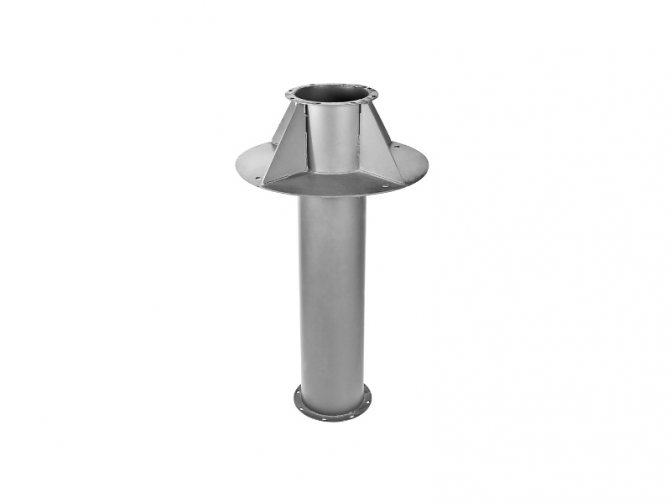

• после изготовления отверстия в плите покрытия в него монтируется бетонный стакан;
• он крепится анкерами, заделывается раствором;
• диаметр сквозного отверстия стакана соответствует наружному размеру металлической проходки.

В стаканах имеются анкеры для качественной фиксации металлических элементов от вертикального смещения. При значительном удалении воздуховодов от конька резко увеличивается высота трубы над уровнем ската. Вертикальное смещение предотвращают системами растяжек, крепящихся к крыше анкерами.

Независимо от способа крепления патрубка (в композитную кровлю или ж/б плите) эта деталь имеет нижний фланец для крепления клапана либо труб воздуховода. Таким образом, конструкция проходки состоит из двух основных элементов:

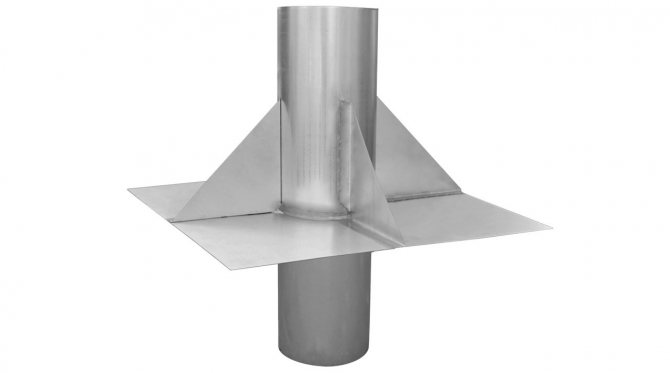

• патрубок – кусок трубы с фланцами, герметизирующий щель между основанием кровли, воздуховодом
• раскладка – широкая металлическая полоса с боковыми отбортовками, герметизирующая щель между верхним слоем кровельного пирога, трубой.

Производители натуральной, цементно-песчаной черепицы выпускают специальные элементы для систем вентиляции из этого же материала. Они выполнены в едином стиле с гонтами основной кровли, поэтому обеспечивают максимальную интеграцию инженерных систем.

echo get_the_author_meta(«display_name», $auhor); ?>

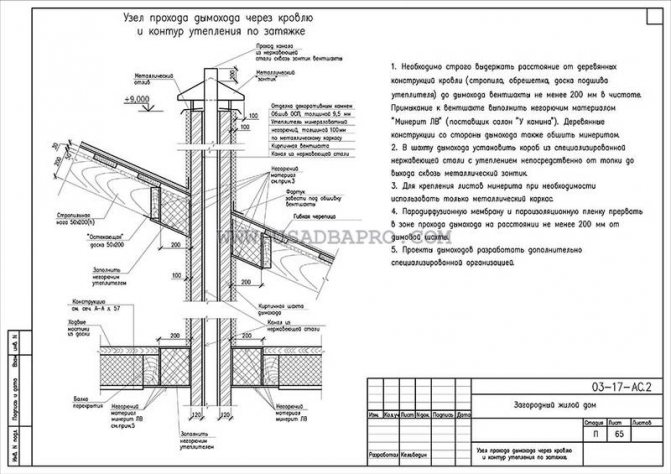

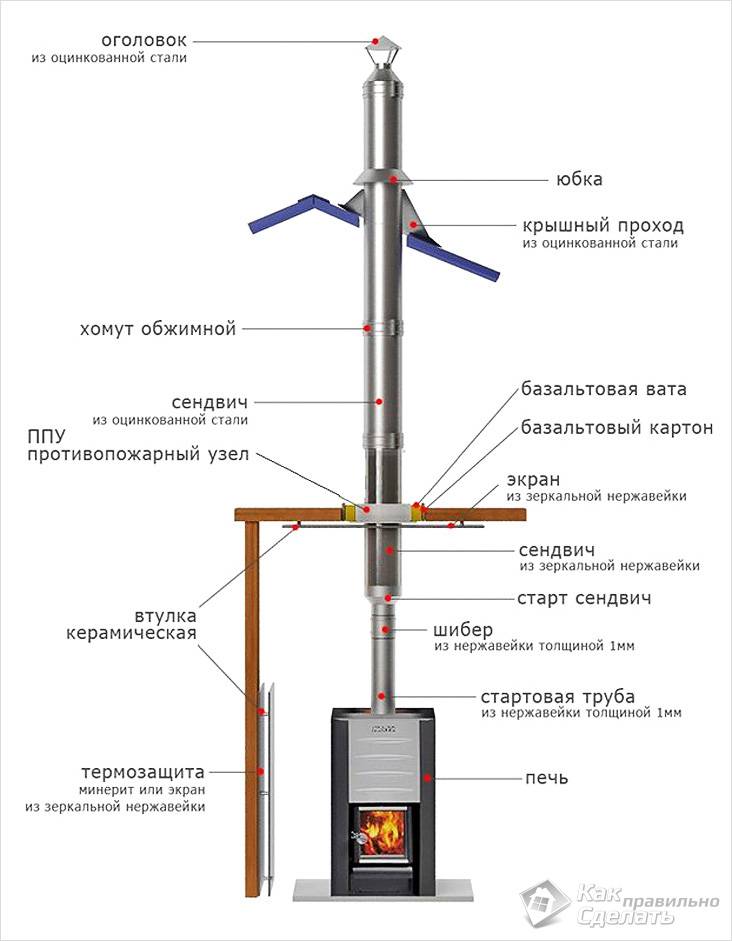

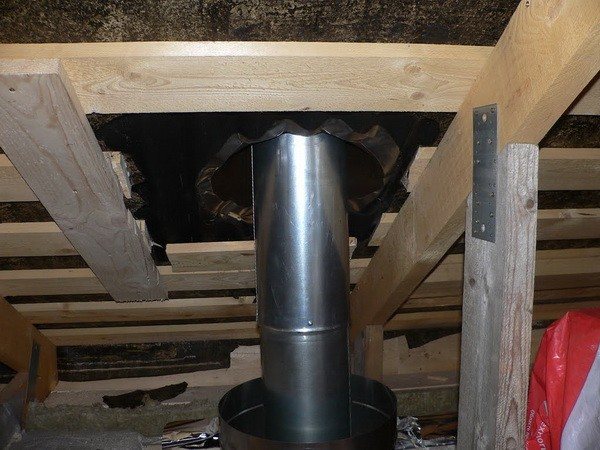

Проход круглой трубы дымохода через деревянный потолок при помощи ППУ разной конструкции

Для прохода дымовой трубы через деревянные конструкции можно использовать готовый потолочно-проходной узел (смотрите фото). Его выбирают исходя из наружного диаметра трубы. Перед установкой этот узел прохода через потолок необходимо подготовить: все поверхности, которые будут соприкасаться с древесиной обшивки потолка, и все внутренние поверхности проходного короба выкладывают теплоизоляцией.

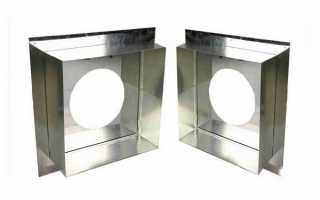

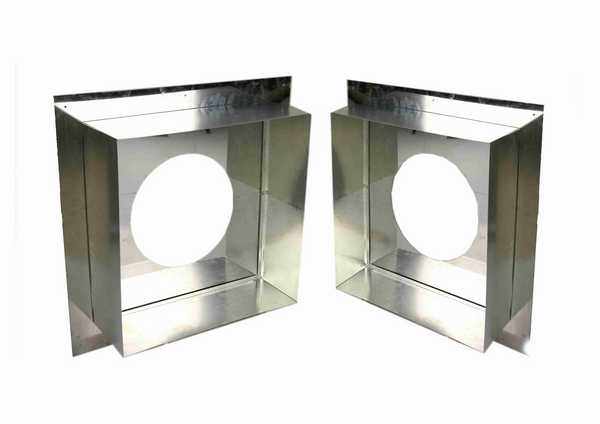

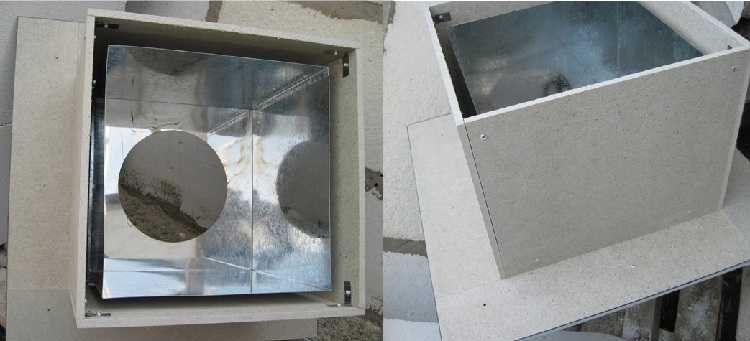

Потолочный проходной узел фабричного изготовления. Его перед использованием нужно со всех сторон, кроме лицевой обложить теплоизолирующим материалом

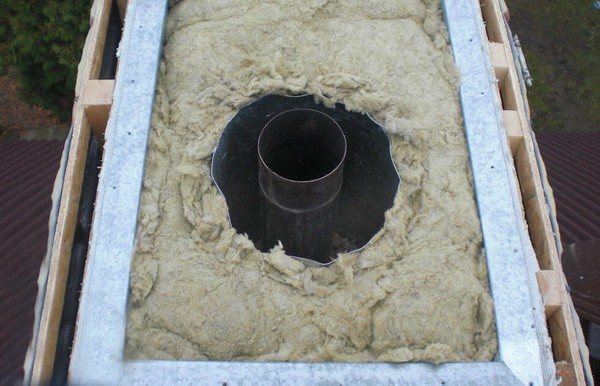

Обычно теплоизоляцией служит базальтовая вата, но должна она быть специальной: выдерживать высокие температуры. Покупая материал, убедитесь, что рассчитан он на использование при температурах 800-1000 о С. Эти материалы имеют более высокую стоимость, но экономить на безопасности неразумно. Более дешевые варианты имеют в своем составе связующие, которые при высоких температурах спекаются, из-за чего теплоизоляция теряет все свои свойства, а это может привести к пожару. Кроме того желательно использовать фольгированный теплоизолятор – это сделает конструкцию еще более безопасной.

Заизолировав узел прохода, готовите место для его установки. На потолке размечаете, где будет располагаться дымовая труба. Очерчиваете отверстие подходящего размера: чуть меньше размеров лицевой панели проходного узла с таким расчетом, чтобы его было удобно крепить к обшивке потолка саморезами. Вырезав отверстие, его края обкладываете тем же теплоизолятором, что и проходной узел, или любым другим с аналогичными свойствами. Для повышения уровня пожарной безопасности можно поверх теплоизолятора укрепить полосы металла. В готовое отверстие вставляете подготовленный узел прохода. Его можно надеть на трубу и устанавливать вместе с ней. Установив эту конструкцию на место, закрепляете панель проходного узла саморезами (отверстия можно просверлить предварительно).

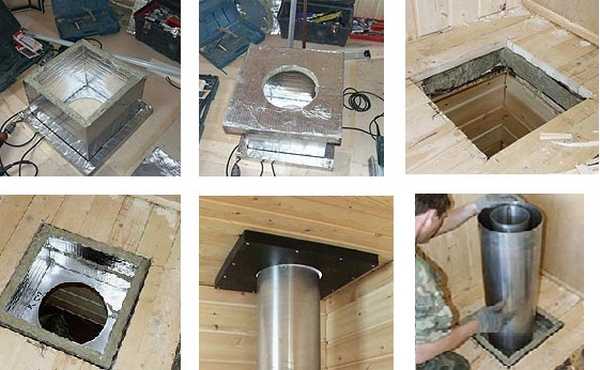

Подготовка и установка потолочной проходки

Проверив вертикальность установки трубы дымохода, приступаете к завершению этого этапа. Оставшиеся в проходном узле пустоты закладывают теплоизоляцией. Можно использовать куски все той же базальтовой ваты или заполнить пустоты керамзитом. Песок использовать, по идее, можно, но не стоит. Он проигрывает по теплоизолирующим свойствам и керамзиту и базальтовой вате, кроме того, рано или поздно окажется внизу, так как щели есть, и через них песчинки будут сыпаться на печь.

Дальнейшие действия зависят от того, куда вы выводили дымоход: на второй этаж или на чердак. Но основная разница в эстетике и наличии отделки. Если выводили трубу дымохода вы на чердак – на этом проход через потолок можно считать завершенным. Если же вывели дымоход на второй этаж или в мансарду – на трубу надеваете защитный металлический экран, который крепится теперь уже к полу все теми же саморезами. После этого приступаете к следующему этапу – выводу через следующий потолок (это если вы на втором этаже) или через кровлю, если на чердаке или в мансарде.

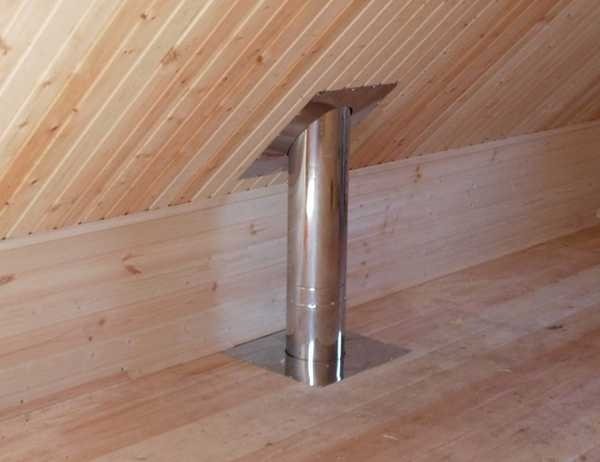

Так выглядит проходка потолка в готовом виде

Проходной узел дымохода через потолок может иметь и такой вид. Это уже готовый для использования вариант, который состоит из двух коробов. Внутренний короб из металла, наружный – из термостойкого материала (в данном случае минерита).

Узел прохода кровли из минерита. Он полностью готов к использованию

Между ними имеется воздушная прослойка, обеспечивающая пожарную безопасность. По словам производителей оставшееся свободным пространство между сэндвич-трубой и коробом разделки, не требует заполнения теплоизолятором. Можно оставить все как есть, а можно, для большей надежности, все-таки добавить термостойкой теплоизоляции. В таком случае, как проход дымохода через деревянное перекрытие, лучше перестраховаться, чем потом тушить пожар.

Так устанавливается минеритовый узел прохода через кровлю. Просто надели на трубу и вставили на подготовленное мето

Проходной узел через потолок может быть и таким (смотрите фото). В этом случае заделка краев отверстия в потолке обязательна (напомним, сначала по краю теплоизоляция, сверху – металл).

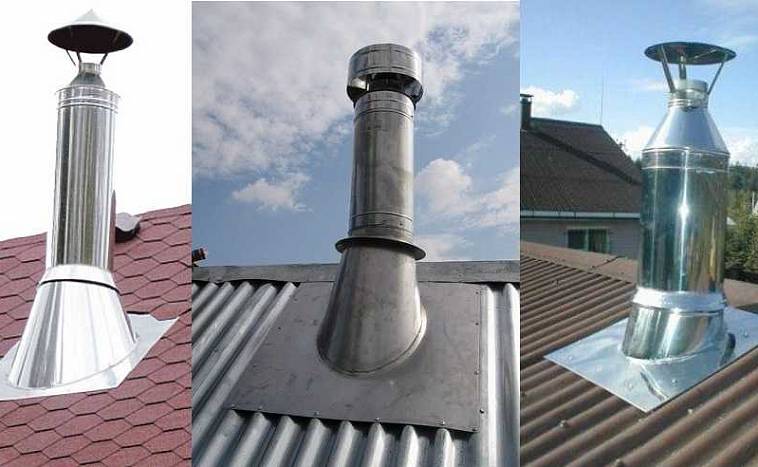

Фабричный узел прохода может выглядеть по-разному. В зависимости от формы немного меняется способ установки

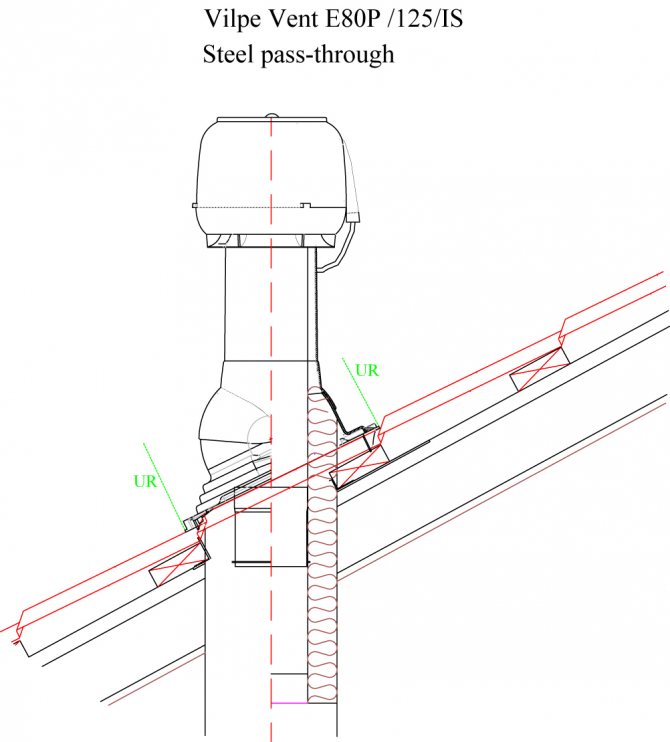

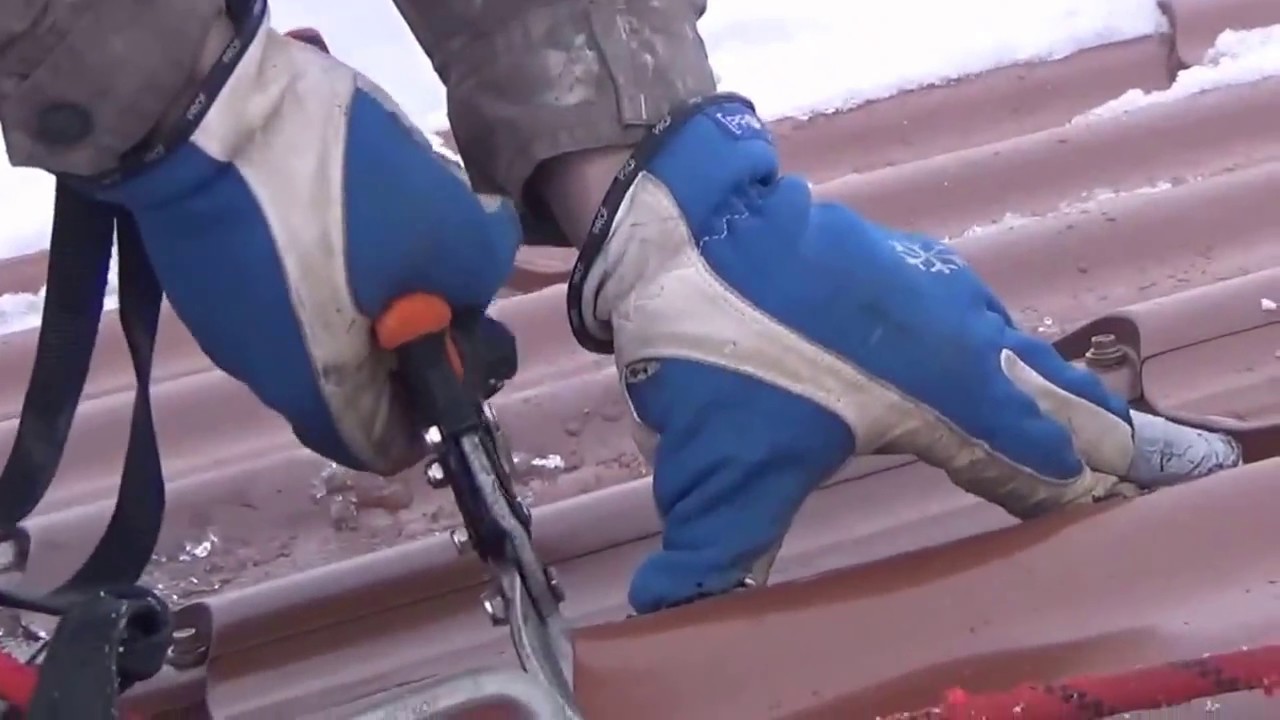

Монтаж Вентиляционного выхода Vilpe.

Кровельная вентиляция Vilpe — PIIPPU проходной элемент

Как расчитать высоту дымохода!

Рекомендуемое месторасположение дымоходов

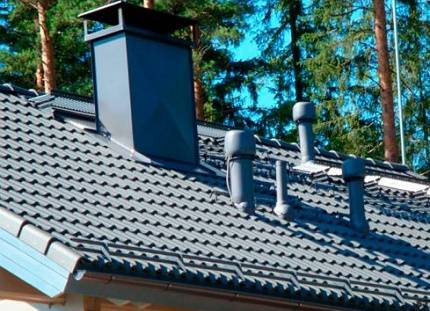

Место выхода дымохода через металлочерепицу определяется на начальном этапе его проектирования. Не рекомендуют устанавливать дымоход через ендовы ввиду отсутствия гарантии полной герметичности в местах примыкания с кровлей. Кроме того в ендовах собирается наибольшее количества снега, которое может оказать большую нагрузку на места соединения трубы с кровлей и нарушить целостность всего узла конструкции.

Также нерационально, когда труба на крыше из металлочерепицы, проложена вблизи окон мансардных помещений. Угарный газ или дым могут легким порывом ветра оказаться в помещении.

Оптимальным расположением дымохода является его установка вблизи конька. Зимой в этом месте происходит наименьшее скопление снега, а значит, возможность протечки сведена к минимуму. Труба возле конька имеет наименьшую высоту, что благоприятно сказывается при возможном воздействии атмосферных явлений. В холодное время года здесь происходит наименьшее образование конденсата, так как основная часть трубы не расположена в холодной зоне.

Такой вариант имеет и некоторые недостатки. В стропильной системе не предусматривается установка коньковой балки либо балка делается с разрывом, что влияет на прочность всей конструкции. Приходится устанавливать дополнительные опорные узлы под стропила, что не всегда выгодно, если планируется использовать чердак, как мансардное помещение. Поэтому рациональным решением будет проход дымохода вблизи конькового прогона.

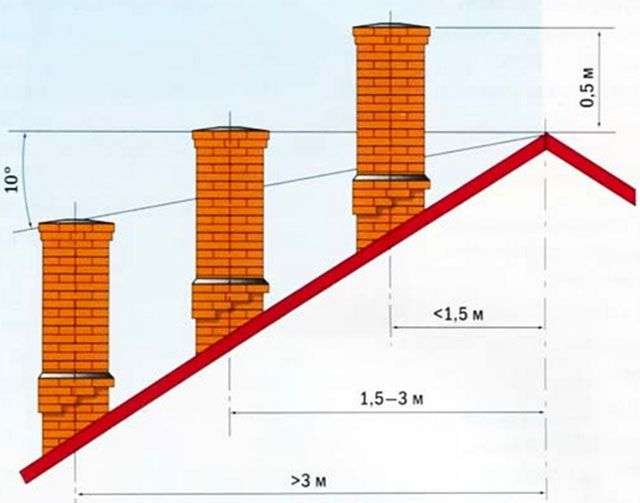

Для плоских крыш достаточная высота дымохода составляет 500 мм. В случае с коньковой крышей, печная труба через металлочерепицу прокладывается на высоту, которая зависит от расстояния до конька

:

• при расстоянии до 1.5 метра высота дымохода должна быть минимум на 500 мм выше конька;
• если расстояние до конька в пределах 1.5-3 метра, труба должна находиться на одном уровне с коньком;
• в случае, когда расстояние превышает 3 метра, высота дымохода определяется линией, проходящей под углом 10 градусов от конькового пробега к горизонту.

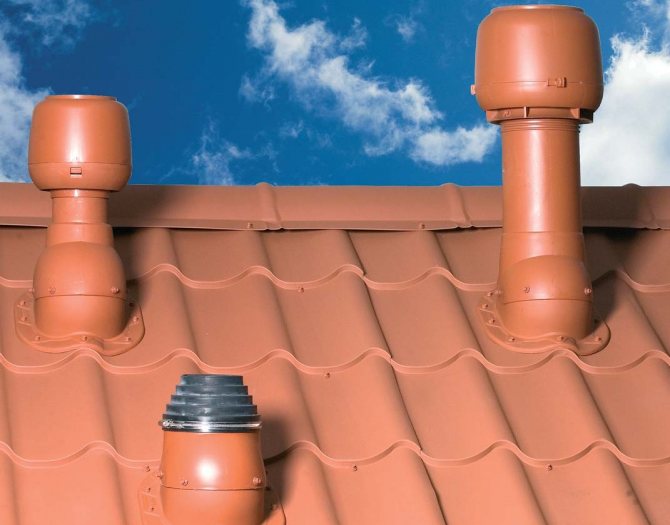

Установка кровельного аэратора. Часть 2.

Проход трубы. Своими руками.

Технологические требования высоты трубы относительно конька

Все нормы для оптимального определения высоты дымохода относительно конька прописаны в сборнике СНиП 2.04.05-91 в подразделе, касаемом печного отопления.

В соответствии с техническими нормами:

• Общая длина дымоотводящего канала должна составлять более 5 м. В домах, в которых отсутствует чердачное помещение, высота трубы дымохода может быть менее 5 м, но это при условии стабильной тяги.
• Высота отрезка дымоотводящего канала, выходящего за пределы кровельной конструкции, должна превышать 50 см.
• Над коньком дымоотвод должен возвышаться на 50 см и больше, если промежуток между ним и коньковым ребром в горизонтальной плоскости не выходит за пределы 150 см.
• Устье дымовой трубы должно равняться высоте конькового ребра или слегка ее превышать, если отрезок горизонтальной плоскости от трубы до линии конька находится в пределах от 150 до 300 см.
• Верхний край дымохода должен находиться выше линии, идущей от конька к карнизному свесу под углом 10 градусов к горизонту.

Если отрезок от конькового ребра до трубы составляет менее 150 см, то узнать высоту можно методом создания модели дома.

Для этого потребуется:

• На схеме параллельно плоскости земли начертить прямую линию.
• От этой линии, там, где кровля пересекается с дымоотводящим каналом, верх отсчитывают в таком же масштабе 50 см.
• В образованной точке чертим новую горизонтальную плоскость. Ей будет соответствовать минимальная высота, на которой может находиться устье дымохода.

По такому же принципу определяем предел высоты дымохода, если пространство между коньковым ребром и трубой по горизонтали превышает 150 см, но не достигает 300 см. От верхней части кровли откладываем горизонтальную плоскость, которая будет свидетельствовать о наименьшей высоте внешнего отрезка дымохода.

Стоит отметить, что завышать отрезок высоты трубы над кровлей, выходящий за пределы нормативов, настрого запрещено. Чрезмерный ветровой поток может попросту опрокинуть такой дымоход.

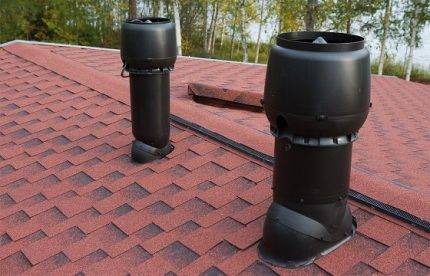

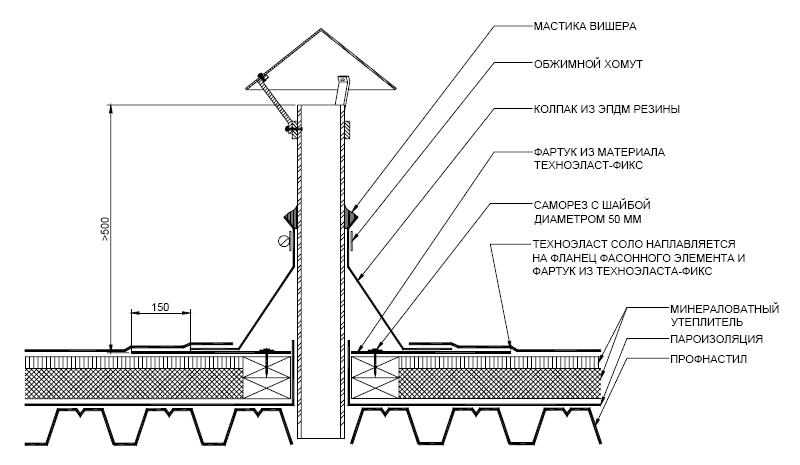

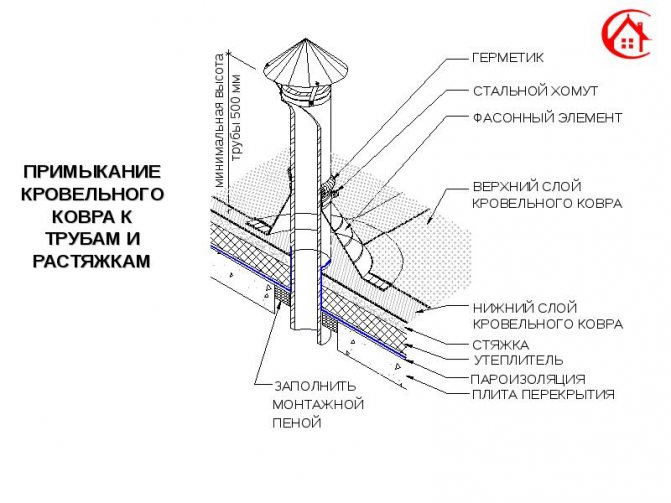

Обустройство перехода по мягкой кровле

Кровельные конструкции под мягкую кровлю имеют некоторые особенности, которые отражаются на порядке монтажа вентиляционного прохода. Скаты на такой крыше обычно выполняют с уклоном от 12º и выше.

Штучный кровельный материал не подходит для обустройства низкоскатных конструкций, т.к. отличается большим количеством стыков и швов. Обустройство узла прохода в скатной крыше необходимо продумать еще на стадии проектирования вентиляции, чтобы выбрать оптимальный вариант.

При монтаже узла прохода часть, развернутую к коньку крыши, заводят под лист кровельного материала, чтобы влага не попадала в зазоры и не повредила утеплитель

Перед началом работ по монтажу вентиляционного перехода следует выяснить, в какую именно сторону наклонена крыша. Если по жесткой кровле узел прохода устанавливают до начала кровельных работ, то в этой ситуации нужно сначала выполнить раскатку основной площади кровельного ковра.

После этого делают тепловой узел и устанавливают теплоизоляционные материалы. Дальнейшие действия зависят от формы узла кровельной проходки. Для элемента с круглым сечением понадобится установить только две детали, а вот узел квадратной конфигурации монтируют с помощью четырех компонентов.

Вместо жестких фартуков, которые были описаны выше, здесь понадобятся отрезки наплавляемого кровельного материала. Их закрепляют на кровле и на узле прохода. Процесс закрепления начинают снизу, затем – от середины к краям, после этого крепят верхнюю часть накладки.

К высоте установки вентиляционных труб над уровнем кровли предъявляют аналогичные требования, как для монтажа дымоходных каналов. Проще говоря, высоту стояков вентиляции принимают равной высоте дымоходов. Нередко их устраивают рядом, в одной шахте

Отдельные элементы устанавливают подобным образом: сначала нижний, затем боковые, завершают монтаж закреплением верхней накладки. Разумеется, все эти детали должны иметь некоторый перехлест, но требования к его размерам не такие строгие, как при монтаже прохода под жесткий кровельный материал.

Со скатной кровли потоки атмосферной воды отводятся быстро и регулярно, поэтому значительный нахлест в этой ситуации и не нужен. Но низкая скорость схода зимних осадков, находящихся на крыше, может создать другую проблему. В местах соединения материал кровли может расслоиться при длительном контакте с влагой.

Мягкие кровельные материалы обычно кладут на скаты с небольшим уклоном. В любом случае следует учесть направление наклона скатов

Чтобы предотвратить такую ситуацию, следует обратить особое внимание на качество монтажа гибкой кровли, точно соблюсти все требования технологии укладки. Говоря упрощенно, кровельный лист следует правильно разогреть и надежно прижать

При этом можно использовать методику прихлопывания или применить специальный валик для прикатывания гонта.

Прихлопывают лист с помощью рукавицы, в которую вложена кожаная вкладка. Валик больше подходит для работы по тонким кровельным материалам. Если используется многослойный материал, монтаж большого узла выполняют обычно с помощью двухслойных накладок.

Для маленького элемента можно использовать только один слой. Круглый проход малого диаметра оформляют двумя большими накладками с горизонтально отогнутой “юбкой”.

Сначала монтируют нижний элемент, потом – верхний. В процессе монтажа лист разогретого материала нужно слегка подтягивать, чтобы обеспечить надежный охват вентиляционной коммуникации и необходимый перехлест.

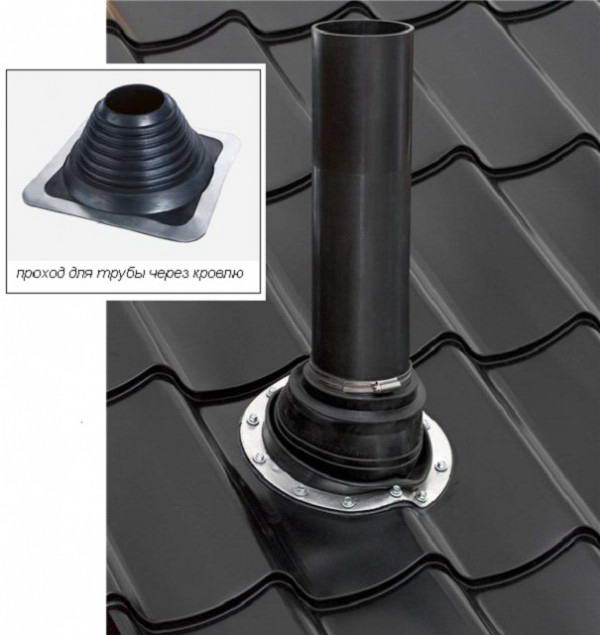

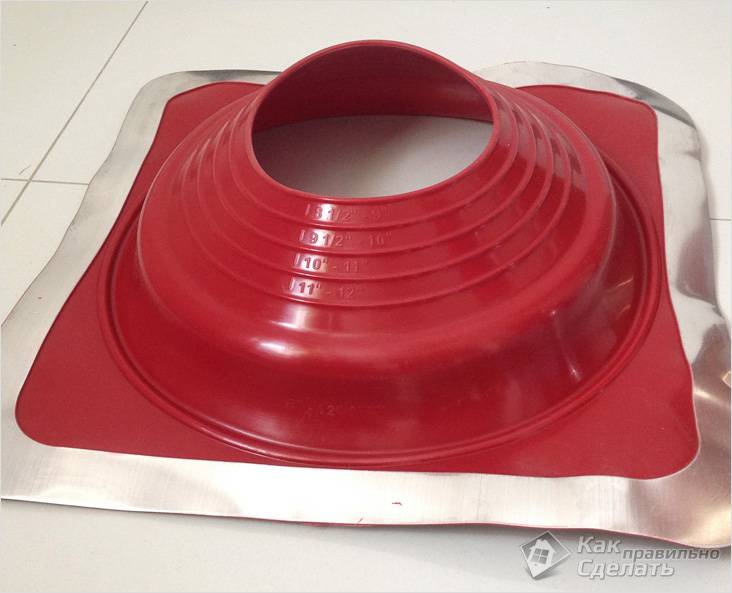

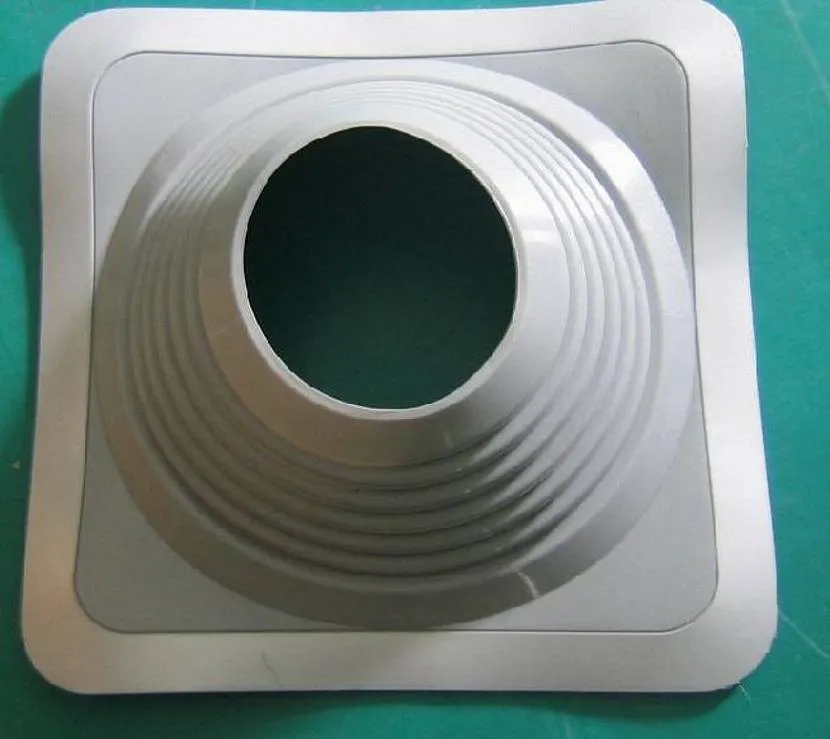

Универсальный уплотнитель

В настоящее время помимо типовых узлов прохода в строительстве все чаще применяется более простая их модификация, выполняемая в виде универсального кольцевого уплотнителя. Отличие этого элемента от других УП состоит в том, что его допускается устанавливать на отверстиях практически любого диаметра (с помощью универсального уплотнителя удается герметизировать проходы диаметром от 3-х до 60-ти см). При этом эффективность его применения не связана с видом кровельного материала, то есть такие уплотнители обеспечивают надежную герметизацию всех известных защитных покрытий.

Благодаря своей конусообразной форме эти изделия могут использоваться на скатных кровлях практически любого уклона, а их эластичность позволяет надежно проводить уплотнения на волновых поверхностях из профнастила или шифера, например, укладываемых с произвольным шагом.

Изделия этого класса изготавливаются из высококачественного силикона, обеспечивающего возможность их работы в широком диапазоне температур (от –74 до +260°C).

К преимуществам таких уплотнителей следует отнести то, что силикон хорошо сохраняет свои свойства в условиях воздействия на него агрессивных сред и имеет большие сроки службы в сравнении с обычной резиной.

Основные варианты примыкания узла вентиляции

Выбор способа примыкания узла вентиляции зависит от материала, из которого изготовлена кровля.

Не менее важную роль играет вид трубы, которая служит для воздуховода:

• простая труба из металла или полипропилена, которая не имеет каких-либо дополнительных функций;
• дополненная вентилятором;
• труба, дополненная системой клапанной регулировки, со штанговым или ручным управлением;
• сложные вентиляционные системы с несколькими дополнительными функциями.

Чем больше функций имеет воздуховод, тем выше требования к монтажу узла вентиляции.

В зависимости от того, для чего устанавливается вентиляционная труба, к ней выдвигаются различные требования – например, она может дополнительно оснащаться вентиляторами

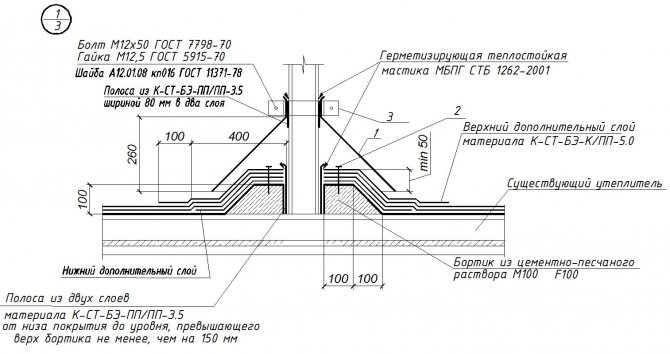

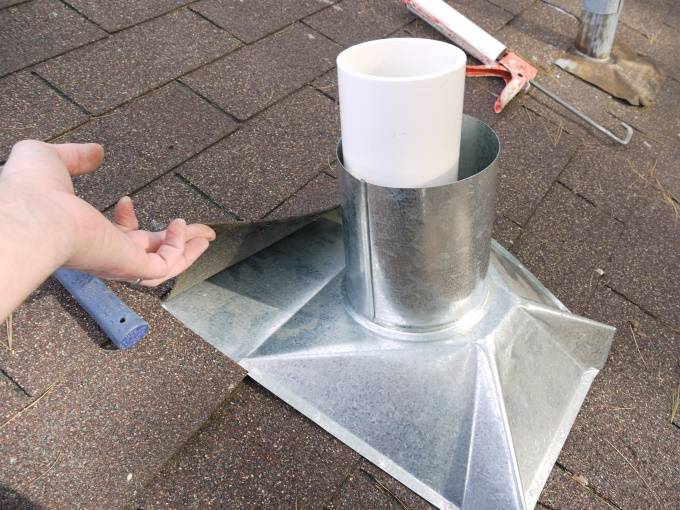

Самый простой вариант укладки узла вентиляции может проводиться на мягкой кровле. Для этого в крыше необходимо сделать отверстие, которое по диаметру подходит к вентиляционной трубе, проложенной в доме.

К отверстию, при помощи саморезов крепится фланцевая опора, обязательно дополненная гибкой прокладкой. Во фланец ставится стакан (крепится саморезами) и оцинкованная труба. Пустое пространство между стаканом и трубой заполняется теплоизоляционным материалом.

При использовании других материалов для покрытия кровли потребуется использовать более сложные методы крепления, с дополнительными листами гидроизоляции.

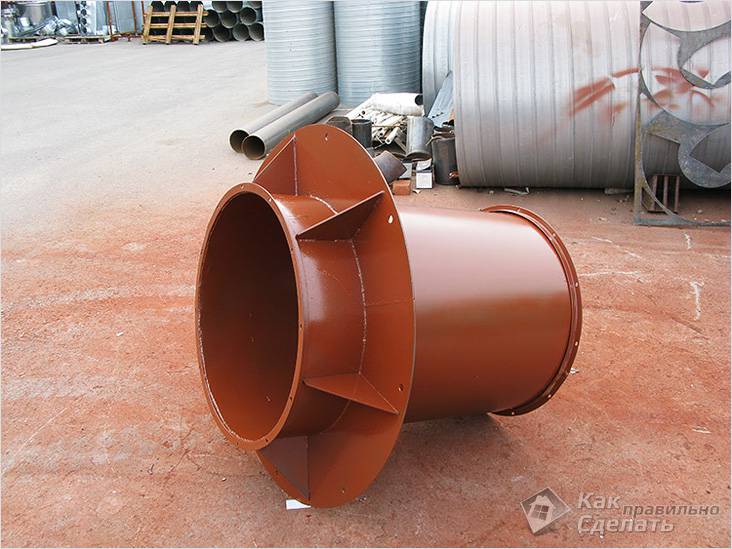

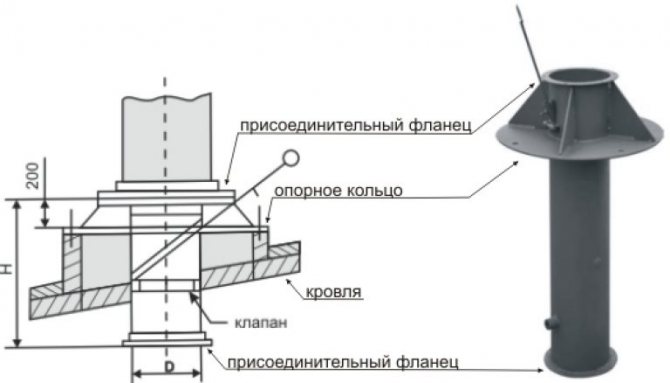

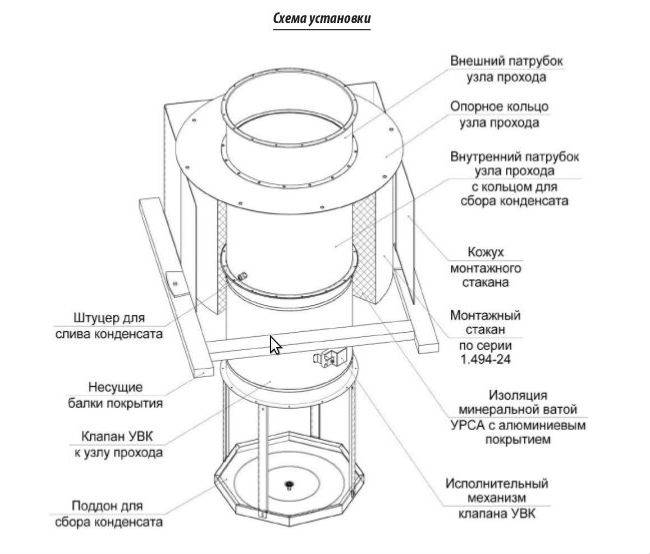

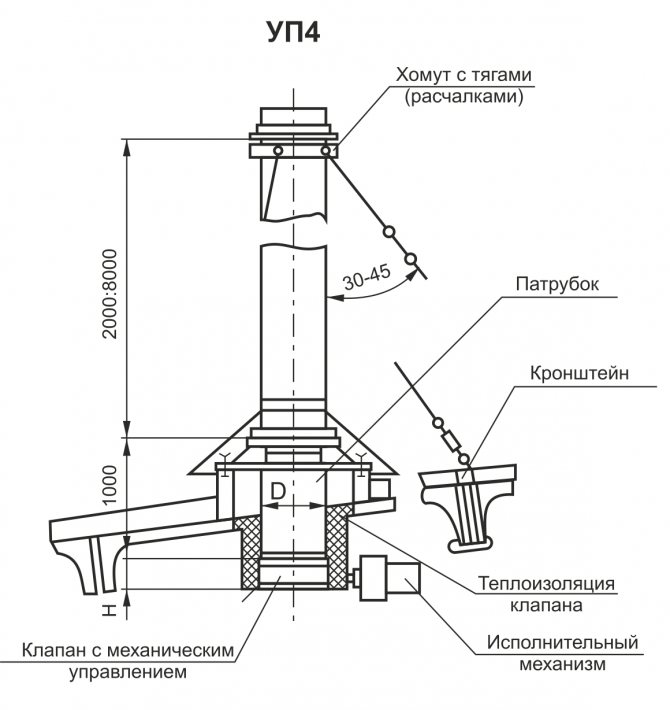

Если речь идет о промышленном варианте исполнения узла вентиляции на крыше, то они довольно стандартны.

Это воздуховод, который имеет форму квадрата или круга, а вокруг него располагается монтажная шайба с дополнительными ребрами жесткости. Узлы прохода производятся трех видов – те, которые производятся без клапана или с клапаном с электроприводом или ручным управлением. Кроме того, узел прохода может отличаться по своей форме.

Для того чтобы подобрать необходимые материалы, нужно определиться с вариантом прохода узла через крышу. Самой простой оказывается установка узла на мягкой крыше, которая выполнена, например, из гибкой черепицы.

Для этого потребуется эластичный резиновый уплотнитель, стакан и переходной фланец. Установить эту конструкцию не составит особенного труда – вполне можно сделать все своими руками.

Для того чтобы правильно прикрепить вентиляционную трубу к кровле, необходимо придерживаться представленной инструкции, что позволит избежать нарушений в воздухообмене

В тех случаях, когда на кровле уложен другой материал, например, профнастил или шифер, обойтись типовым набором материалов не получится. Кроме того, если труба вентиляции слишком высокая или под крышей имеется значительный слой утеплителя, описанный выше способ не подходит.

Тогда придется использовать узел, который состоит из стального стакана, а под ним должна располагаться металлическая площадка. Как и в предыдущем случае, работы начинаются с определения точного места, куда будет врезана труба, а также создания отверстия нужного диаметра под трубу и площадку.

Первым делом укладывается слой гидроизоляции, края которого запускаются под кровлю. В том месте, где располагается непосредственно узел прохода, его края обрабатываются герметиком.

Для того чтобы справиться с проблемой большой высоты вентиляционной трубы, можно сделать дополнительную накладу из фанеры. Для особенно больших или тяжелых конструкций изготавливается дополнительный каркас из деревянных брусьев. Как вариант, можно установить растяжку из металлических тросов, которая надежно зафиксирует трубу на крыше.

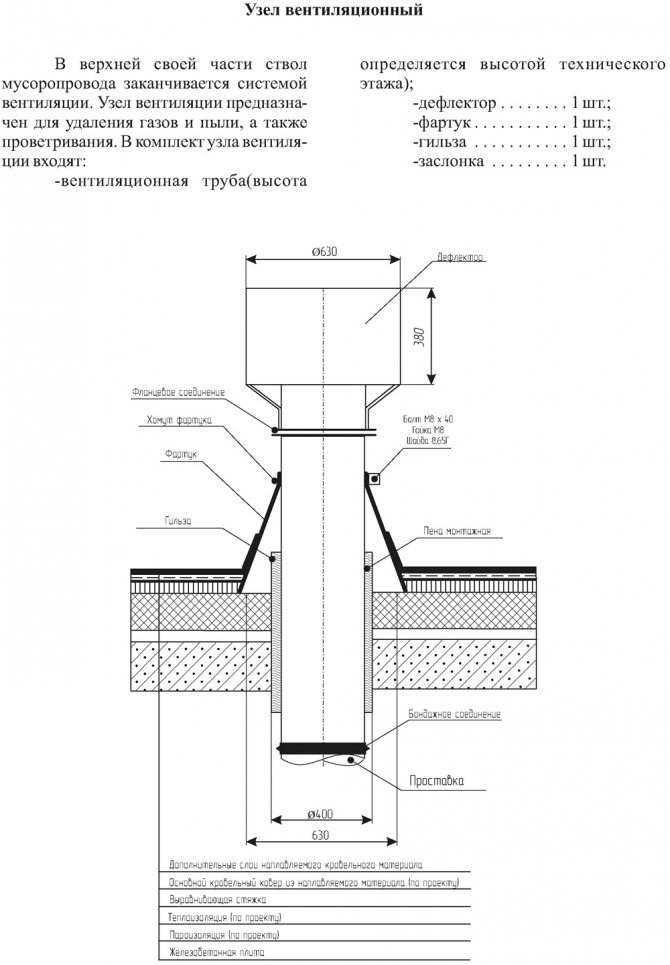

В том случае, если речь идет о бетонной крыше, то для нее рационально использовать типовой набор материалов (пластиковый стакан, уплотнитель и фланец), поскольку на конструкциях такого типа обычно выходы для вентиляционной или других труб запланированы заранее.

Как обустраивают кровельные проходы

Установка дымохода необходима для того, чтобы в печи образовывалась тяга, а продукты горения выходили из нее. Если речь идет об обустройстве бани, то чаще всего используют металлические или кирпичные трубы.

Еще в период проектировки постройки, необходимо решить каким способом будет выводиться дымоходная труба из крыши. В противном случае могут возникнуть сложности уже в период непосредственного строительства. Узел прохода между крышей и трубой должен быть огнеустойчивым, а также обеспечивать надежную защиту помещению от внешних условий окружающей среды

То есть стоит обратить особое внимание на качественную гидроизоляцию

Существует несколько способов установки печной трубы:

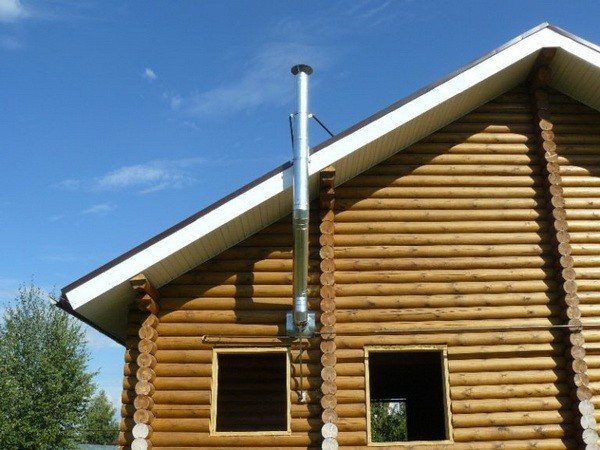

• Вывод трубы через несущую стену под углом,
• Через несущую межкомнатную перегородку.

Лучшим вариантом будет, когда проход трубы будет располагаться наиболее близко к самой высокой точке крыши. Данное расположение по максимуму сможет защитить конструкцию от протечек. При любом раскладе, оголовок трубы необходимо поднимать над покрытием, не менее чем на 50 см.

Узел прохода будет обустраиваться для каждого отдельного вида трубы индивидуальным способом. Помимо этого, имеет значение и материал, из которого сделана кровля. Современные строительные рынки представляют большое количество материалов, которые подойдут для гидроизоляции дымохода под тот или иной тип кровли.

Самым важным моментом при обустройстве прохода трубы через кровлю будет выбор правильного уклона. Труба должна располагаться так, чтобы между ней, кровлей и стропилами, оставалось расстояние около 7 см. Впоследствии эти отверстия необходимо заполнить негорючей изоляцией.

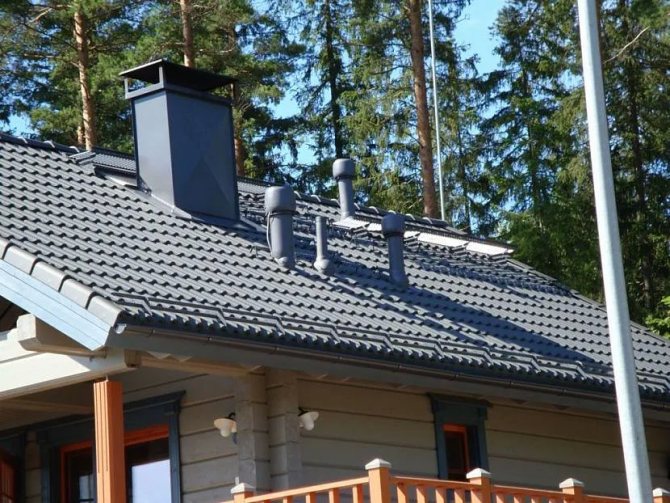

Монтаж узла прохода вентиляции через кровлю

Провести трубу на крышу — эта задача, которая для большинства домовладельцев может показаться не очень сложной. Однако узел прохода вентиляции через кровлю надо обустраивать очень тщательно с выполнением всех технических норм и правил. Лишь при этих условиях целостность пирога кровли сохранится, а вентиляционная система будет работать эффективно.

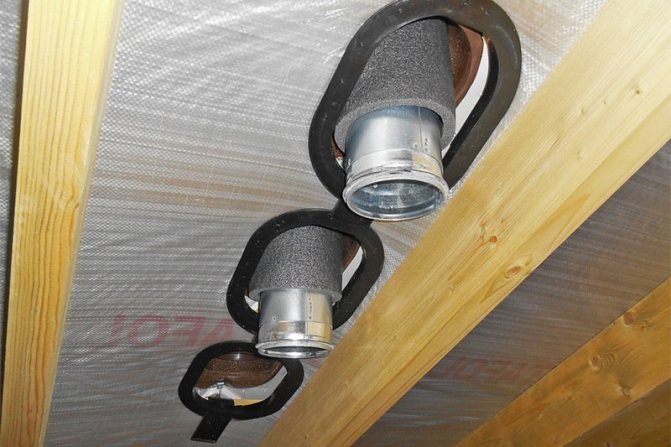

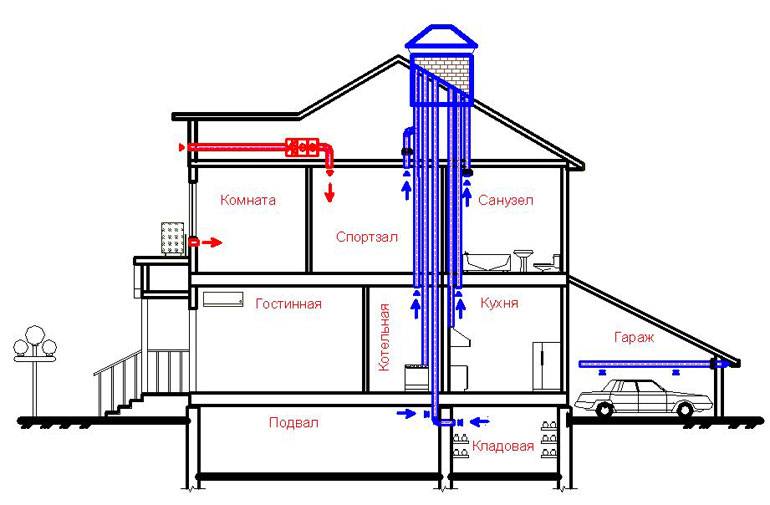

Чаще всего в частном домостроительстве вентиляционные каналы из санузла, кухни и жилых комнат выводятся через перекрытие на крышу. Проход через кровлю вентиляции, завершающийся в виде трубы, которая возвышается над крышей, может обеспечить эффективную воздушную тягу. Этот способ обустройства вентиляционных каналов делает воздух в доме чистым, так как все неприятные запахи выходят через проходку на улицу.

С учетом СНиП выход узла прохода воздуховода через кровлю требуется для:

• воздушного обмена в мансардном или чердачном помещении дома;
• монтажа в стене фанового участка шахты канализации (фановая труба соединяется с канализацией и с вентиляцией для отвода запахов);
• подачи чистого воздуха, обогащенного кислородом.

В идеальном варианте разработка вентиляционного прохода через кровлю обязана производиться еще на стадии проектирования либо во время строительства до закрытия контура дома (устройства крыши, дверей и окон).

Но на практике зачастую необходимо производить реконструкцию узла прохода кровли в уже построенном здании и отталкиваться от находящихся особенностей планировки помещений.

Если в обустройстве узла прохода будут ошибки, то это чревато высокой концентрацией неприятных запахов, углекислого газа, появлением обратной тяги.

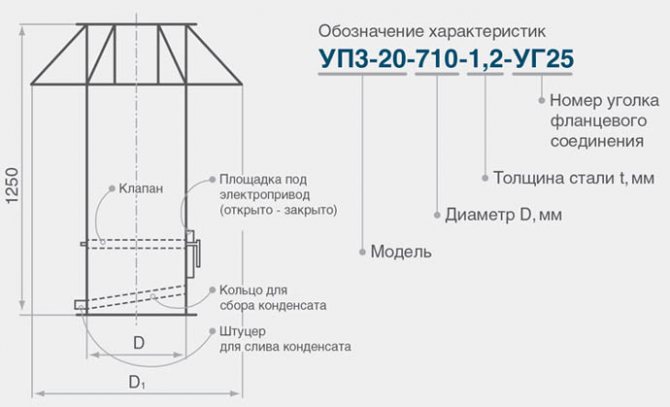

Проходной вентиляционный узел представляет собой пластиковый, металлический или комбинированный трубопровод. Он размещается в отверстии в крыше и закрепляется в металлическом стакане. После монтажа, отверстие необходимо загерметизировать и утеплить. Снизу к проходке подключается воздуховод вентиляционной системы, а сверху ставится защитный колпак.

Для организации прохода трубы можно воспользоваться и уже готовым изделием, которое предназначено для вентиляции на крыше. Это труба, которая состоит из внешнего полипропиленового слоя и металлической оцинкованной трубы внутри. Снизу изделия, куда устанавливается воздуховод, находится теплоизоляция, а сверху конструкции — защитный капельник.

Проектирование и монтаж узла будет зависеть от ряда факторов:

• угол ската крыши;
• вид материала для покрытия кровли — профилированный лист, керамическая или мягкая черепица;
• тип крыши.

Так как для монтажа трубы необходимо вырезать часть крыши, в том числе и внешний участок, то слой гидро- и теплоизоляции после крепления конструкции необходимо хорошо загерметизировать. Если этого не выполнить, то через вентиляционную трубу в дом будет проходить вода, а температура в помещениях будет нарушена.

Существуют определенные требования:

• не стоит соединять несколько проходов вентиляции в один, а для всех частей (канализационного стояка, вытяжки, чердака, жилых комнат) сделать отдельный выход на кровлю;
• конструкции обязаны быть вертикальными без изгибов, чтобы была возможность свободно обеспечить перемещение воздуха на улицу;
• для устройства шахт необходимо выбирать качественные фасонные изделия, которые могут обеспечить герметичность и беспрепятственное передвижение воздушных масс;
• в идеале шахты вентиляции обязаны проходить через конек посередине конструкции либо на близком расстоянии возле него.

Монтаж проходов вентиляции через конек либо около него — это наилучшее решение для двухскатной крыши, которая не оборудована системой стропил с коньком.

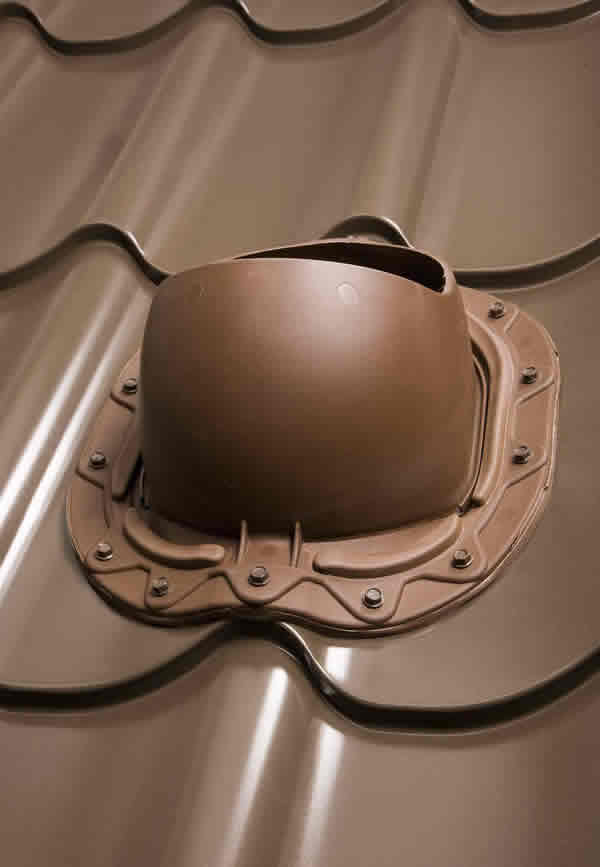

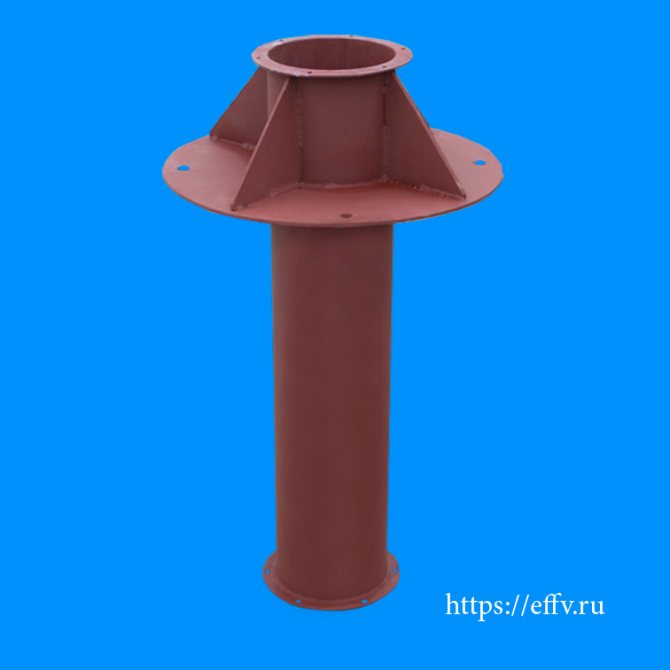

Главным элементом узла прохода является выход — фасонное изделие в виде патрубка, которое имеет плоское основание, соответствующее типу и покрытию крыши. Для разных инженерных конструкций применяются различные виды фасонных изделий: проходная часть для труб, вывод для канализационного стояка и для вытяжки.

Отдельно в магазинах можно встретить специальные узлы вентиляции прохода через кровлю для профнастила, металлической черепицы, для гибкой и фальцевой крыши, а также универсальные изделия. Многие виды проходов соответствуют геометрии материалов для покрытия кровли, за счет этого они обеспечивают прочную герметизацию узла во время монтажа.

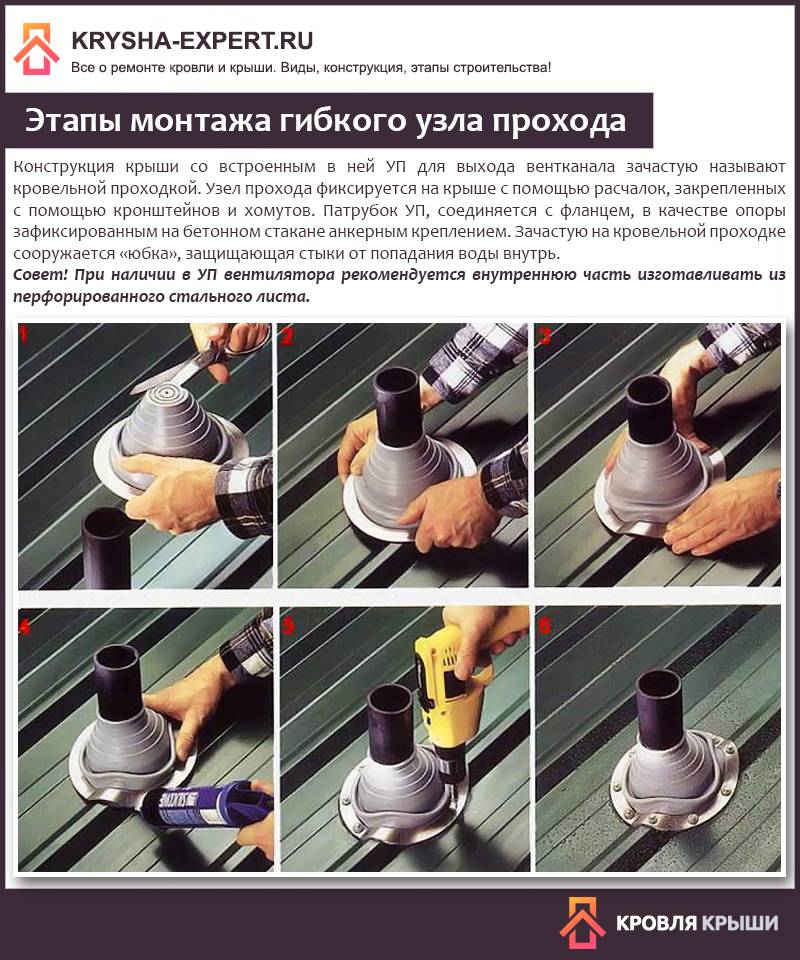

Особенности монтажа универсального уплотнителя

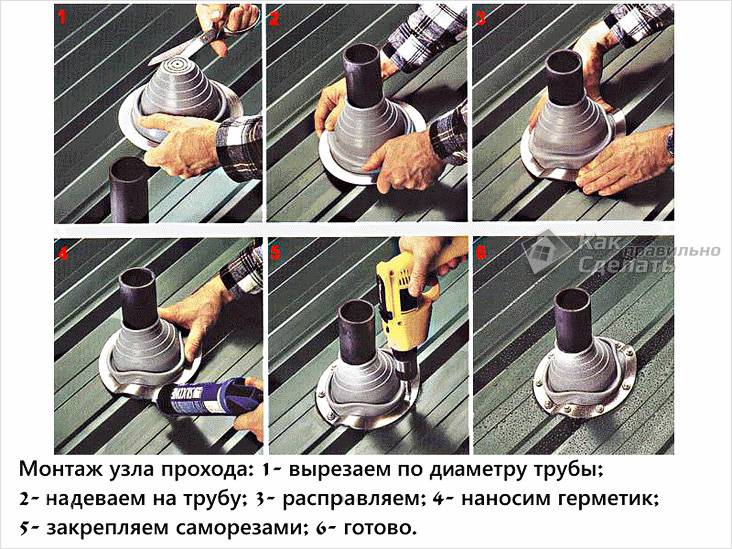

Монтаж резинового уплотнителя

При выборе подходящего универсального уплотнителя следует исходить из того, что для обеспечения герметичности прохода рабочий размер монтируемого кольца должен быть чуть меньше диаметра трубы (примерно на 20%).

Для удобства монтажа уплотнителя лишний материал с кольца просто срезается. Плотное прилегание монтируемого изделия к поверхности кровли по всему профилю обеспечивается за счет надежного обжатия его фланца, выполняемого с использованием специального монтажного инструмента.

Поверхность трубы обрабатывается заранее подготовленным мыльным раствором, обеспечивающим легкость посадки уплотнителя.

После надежной герметизации стыка с помощью специального состава уплотнитель закрепляется на поверхности крыши посредством саморезов подходящего размера, вворачиваемых по окружности с шагом порядка 35 мм.

Универсальный уплотнитель пользуется повышенным спросом как у профессиональных строителей, так и у частников, что объясняется простотой его монтажа и высоким качеством герметизации.

В заключение отметим, что при организации типовых узлов прохода вентиляции или дымохода через мягкую кровлю вместо жесткого винтового крепления могут использоваться специальные клеевые смеси и битумные мастики, сочетающие в себе крепежные и изолирующие свойства. Правила применения этих составов определяются фирмой-изготовителем и предполагают совместимость различных их видов друг с другом (при условии, что при смешении они не будут разрушаться и выделять каких-либо химически активных веществ).

Монтаж кровельного прохода Мастер Флеш для дымохода

Сборка и наладка узлов прохода

Проход через кровлю вентиляции оборудуется после того, как завершены операции по созданию воздухообменной схемы здания. При обустройстве нужны инструменты и приспособления:

• проходка;
• уплотняющий элемент, который состоит из резины или силикона;
• силиконовый герметик;
• шуруповерт;
• дрель;
• шурупы.

Сборка обычного узла производится по следующему плану:

• Определяется участок выведения воздушных труб. По требуемым нормам нужно размещать вентиляционные каналы выхода промеж стропил и на ближайшем расстоянии к коньку.
• Осуществляется разметка отверстия. Для этого можно воспользоваться маркером или картонной выкройкой. Размер отверстия должен быть больше диаметра воздуховода на 20-30 мм.
• Проводится вырезание отверстия. На размеченном участке проделывается отверстие, предполагающее изъятие утепляющего и пароизоляционного материала крыши. Еще следует убрать обрешеточные детали, гидроизоляционный слой. Металлическая кровля подразумевает использование дрели, ножовки и ножниц по металлу. Воспользовавшись этими инструментами, сначала просверливаются щели, а потом вырезается круг.
• Установка кровельной походки. Она располагается на трубе над поверхностью крыши. На трубу помещаются слои гидро- и пароизоляционного материала, которые приклеиваются строительным скотчем или герметиком. Применение резинового уплотнителя позволяет плотно закрепить проходку на кровле. В случае твердой кровли крепление обеспечивается саморезами. А если крыша имеет мягкое покрытие, то уплотняющий элемент клеится герметиком.

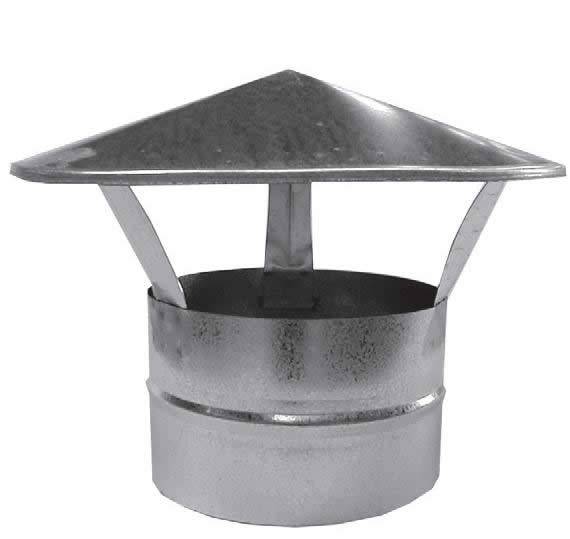

• Надевание защитного зонтика на оголовок, чтобы предотвратить проникновение в трубу осадков, птиц, мусора.

При правильном размещении узла прохода отсутствуют впадины вокруг него. При наличии таких впадин в зимнее время года возможно образование снегового кармана, способствующего проникновению талой воды под кровлю.

Рекомендации по монтажу на разных видах кровли

Бывают ситуации, когда применение стандартного узла невозможно, так как воздуховод надо установить высоко над поверхностью или используется кровля с профилированной поверхностью. Рекомендуется в таких ситуациях использование дополнительных приспособлений:

• Металлическая втулка с опорной деталью, которая предполагает вспомогательное отверстие под нее. Гидроизоляция подкладывается под опору, а резиновое уплотнение будет находиться под кровлей.
• Длинные воздуховоды снабжают вспомогательной накладкой из материала, имеющего свойства устойчивости к действию воды.
• Широкие трубы с большим весом укрепляют растяжками, изготовленными из троса или проволоки, или подпорками.
• При наличии конструкции крыши, сделанной из бетона, следует в участки для размещения проходки устанавливать плиты из бетона с уже выполненными отверстиями под трубу.
• Требуется дополнительная герметизация узлов прохода при наличии кровли из металлочерепицы. Для этого можно применить фольгированное покрытие для закрытия стыков с кровлей.

Различные виды покрытия крыши предполагают отдельную схему обустройства зла прохода. Поэтому насчитывается много вариантов размещения прохода воздуховода.

При выводе вентиляционной системы на улицу многие начинают искать ответ на вопрос — что такое узел прохода в вентиляции и как его обустроить. Ведь правильное расположение и укрепление этого участка позволит избежать многих проблем в будущем.

УП с регулируемым клапаном

В отличие от УП, монтируемых в железобетонных стаканах, и крепящихся анкерами, на крыше с металлической конструкцией стаканы должны быть металлическими. Кровельная проходка для вывода стандартных вентиляционных каналов, как правило, имеет прямоугольный УП. В случаях, когда здания имеют большие площади кровли и профнастила, места расположения вывода вентиляции должны быть рассчитаны на стадии создания проекта.

Узел прохода с регулируемыми клапанами, служащий аэратором, также устанавливается в стаканах, и расчет следует проводить с учетом следующих параметров:

• Угол наклона фальцевой крыши.
• Дистанция от места установки до конька.
• Толщина кровли и профнастил.
• Материал изготовления кровли.
• Параметры подкровельных помещений.

Важно!Узел прохода, оборудованный управляемым клапаном должен иметь механизм, осуществляющий открытие и закрытие клапана.

Такие механизмы работают как хорошие аэраторы и зачастую имеют ручное управление, а переключатель режимов имеет два положения – «закрыто», «открыто». Конструкция подобного УП включает в себя следующие элементы:

• портяное полотно;
• трос управления;
• противовесы;
• управляющий сектор.

Маркировка УП

Сегодня промышленность выпускает одиннадцать типоразмерных видов вентузлов, в том числе и для вентиляции фальцевой кровли и профнастила. Для оригинальных конструкций вентиляционных систем и аэраторов изготавливаются нестандартные варианты УП.

Типовые конструкции узлов маркируются буквенными и цифровыми обозначениями, определяющими их характеристики и элементы:

• Буквенное сочетание УП обозначает узел прохода.
• Цифры 1 и далее 01-10 обозначают типовые размеры узлов без конденсатного кольца и клапана (например, УП1-01).
• Цифры 2 и далее 01-10 обозначают типовые размеры узлов с клапаном, но не имеющих конденсатного кольца (например, УП2-01).
• Цифры 3 и далее 11-20 обозначают типовые размеры узлов оснащенных клапаном и конденсатным кольцом (например, УП3-22).

Важно!Выбор вентиляционных узлов для выхода вентиляции в том или ином исполнении осуществляется проектировщиками. Тип УП напрямую связан с климатом окружающей среды, необходимостью установки аэратора, конструкцией фальцевой кровли и профнастила

Тип УП напрямую связан с климатом окружающей среды, необходимостью установки аэратора, конструкцией фальцевой кровли и профнастила.

Конструкция крыши со встроенным в ней УП для выхода вентканала зачастую называют кровельной проходкой. Узел прохода фиксируется на крыше с помощью расчалок, закрепленных с помощью кронштейнов и хомутов. Патрубок УП, соединяется с фланцем, в качестве опоры зафиксированным на бетонном стакане анкерным креплением. Зачастую на кровельной проходке сооружается «юбка», защищающая стыки от попадания воды внутрь.

Выход вентканала и вентиляция мягкой кровли (в отличие от фальцевой) имеет некоторые особенности в монтаже УП. Делается он из стального оцинкованного листа вместе с минеральной ватой, служащей теплоизолятором. Внутри монтируются дефлекторы (также из оцинковки) или зонтики, предохраняющие от попадания влаги.

Совет!При наличии в УП вентилятора, рекомендуется внутреннюю часть изготавливать из перфорированного стального листа.

Вывод электропитания укладываем в пластиковые кожухи. Конструкция вентиляционного узла на мансардной крыше в таком варианте будет выполнять шумопоглощающую функцию.

Для железобетонных конструкций крыш в точках проходки устанавливают бетонные плиты с готовыми отверстиями для выхода вентиляционных каналов. Когда размер подобного отверстия не может обеспечить требуемых характеристик по надежности плиты перекрытия, то кровельную проходку и вентиляционный выход следует сооружать в монолитном бетоне.

Монтаж вентиляционного выхода на кровлю

Что это такое и зачем он нужен?

Узел прохода (или сокращенно УП) вентиляции устанавливается на кровле и может иметь различную, хоть и во многом схожую у разных моделей конструкцию. Он выполняет функцию аэратора и используется как для принудительного, так и естественного процесса транспортировки загрязненного воздуха из помещений на улицу.

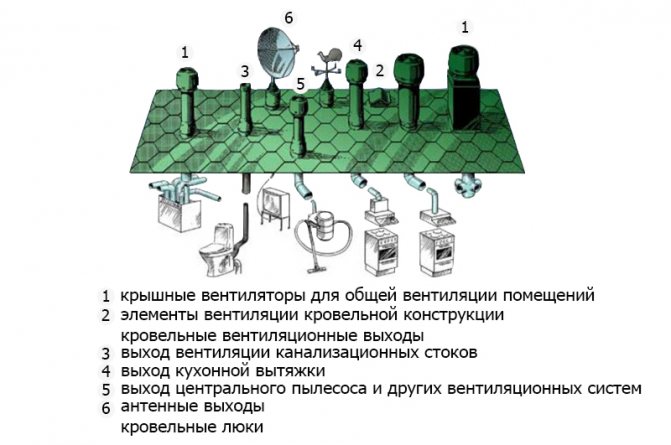

Схематическое изображение узлов прохода через кровлю

На заметку! Температура воздуха внутри помещений согласно нормативным документам не может превышать 80 градусов, влажность – 60%. При этом газовоздушная смесь должна быть химически инертной. Именно для улучшения показателей состояния воздуха внутри помещения и используются системы вентилирования, выход которых практически всегда располагаются на крыше.

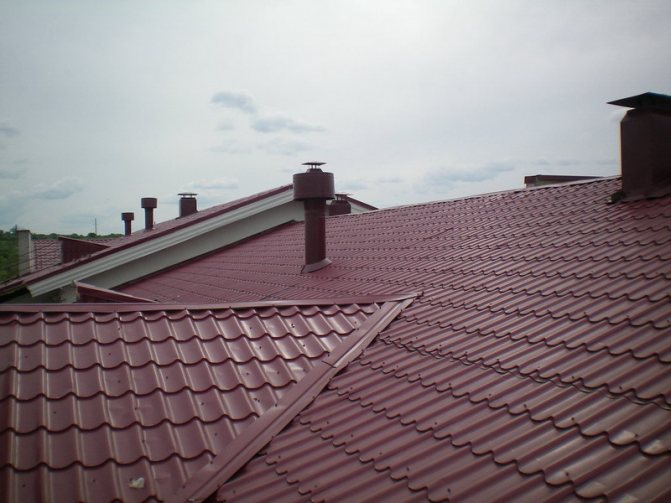

Вентиляционные узлы на кровле

Узлы прохода могут устанавливаться на специальные железобетонные стаканы либо прямо на кровельный материал. На их размеры и форму значительное влияние оказывает тип покрытия крыши, толщина и характеристики материалов, используемых для создания пирога кровли, тип самой системы вентиляции. А выбор последней будет зависеть от того, какие условия будут создаваться внутри эксплуатируемых помещений – учитывается степень влажности, запыленности, загазованности и т. д.

Стакан монтажный (узел прохода) на шахту квадратного сечения для вентиляторов ВКРС-ДУ и ВКРВ-ДУ

Изготовление узлов прохода производится согласно требованиям ГОСТ 15150. Основные требования к УП следующие:

• толщина металла, из которого он изготовляется, составляет не менее 1,9 мм;
• диаметр круглой части элемента – 10-12,5 см. Если УП имеют квадратное сечение, то размеры могут быть любыми;
• поверхность должна быть обработана антикоррозийными составами – обычно это грунтовка ГФ-021;
• размер кольца-опоры должен быть больше диаметра патрубков;
• максимальная длина всей конструкции узла прохода не может превышать 1 м без учета клапана для электропривода.

Размеры узла прохода

Такие проходки используются главным образом для постоянно задействованных систем вентиляции

ГОСТ 15150. Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды Файл для скачивания (нажмите на ссылку, чтобы открыть PDF-файл в новом окне).

ГОСТ 15150

Технология установки трубы на крыше

Прежде чем сооружать вывод вентиляционной трубы, необходимо завершить монтаж внутренних инженерных коммуникаций и закрепления воздуховодов. Перечень необходимых инструментов зависит от вида материала кровли и может включать зубило, ножницы по металлу, дрель и электролобзик. Кроме того, понадобится строительный уровень для контроля правильного расположения вентиляционной трубы и маркер для разметки.

Этапы монтажа узла прохода

Вывод трубы на крышу через перекрытия удобнее выполнять с помощью готовой конструкции узла прохода, который устанавливают следующим образом:

• определяют место установки проходного элемента на крыше, учитывая особенности ее конструкции и требования СНиП;
• намечают контуры, где будет располагаться труба для вентиляции, и вырезают в кровле отверстие нужного диаметра, выбирая инструмент и способ в зависимости от используемого материала;
• таким же образом делают отверстия в гидроизоляции и утеплителе;
• размечают по шаблону положение проходного узла и просверливают ряд отверстий для крепления саморезов;
• очищают поверхность кровли от пыли, грязи и влаги;
• наносят на нижнюю поверхность уплотнительной прокладки слой герметика и располагают ее на предназначенном месте;
• на прокладку устанавливают проходной элемент и фиксируют его с помощью саморезов;
• вентиляционную трубу вставляют в узел прохода, затем проверяют вертикальность ее расположения и закрепляют шурупами.

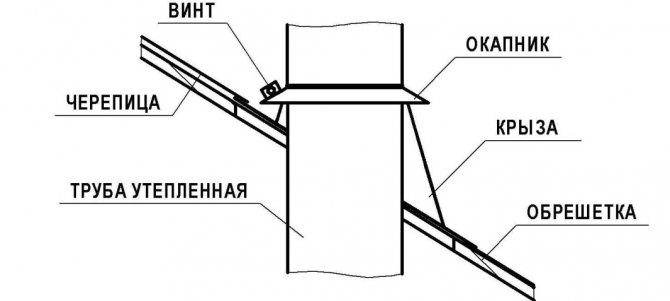

Конструкция проходного узла для вывода вентиляционной трубы на крышу

После монтажа вентиляционной трубы на крыше следует проверить плотность прилегания основания проходного элемента: он должен быть прижат к кровле таким образом, чтобы произошло устранение излишков герметика из-под прокладки конструкции. Кроме того, со стороны чердака следует провести герметизацию выхода воздуховода на крышу.

Дополнительные устройства

Для защиты воздуховодов от попадания мусора и атмосферной влаги используют колпак на вентиляционную трубу, который предотвращает ее засорение и увеличивает срок службы. Обычно он состоит из следующих частей:

• крышки в виде зонта, защищающего от осадков;
• капельника, используемого для отведения воды, стекающей с верхушки.

Колпак на вентиляционную трубу

Кроме вентиляционной трубы, на крыше могут устанавливаться аэраторы, которые обеспечивают циркуляцию воздуха между слоем теплоизоляции и внешним покрытием кровли. Они необходимы, если длина ската превышает 3 м и естественной тяги недостаточно. Для эффективного функционирования аэраторов следует предусмотреть возможность притока воздуха и правильный монтаж контробрешетки на всей площади ската кровли.

Аэратор кровельный

При правильном выборе месторасположения вывода вентиляционной трубы на крыше, соблюдении технологии его установки и использовании дополнительных приспособлений достаточно просто обеспечить оптимальное движение воздушных масс в системе и создать комфортный микроклимат в помещении.

Оборудование места примыкания овальной и круглой трубы

Дымоход и вентиляционные трубы на крыше из профнастила могут изготавливаться из оцинкованной стали и иметь круглое сечение. Заделать стык между ними и кровельным материалом гораздо проще. Для гидроизоляции места сопряжения трубы и профлиста используют специальные эластичные проходки, к примеру, «Мастер Флэш». Они изготавливаются из латекса или синтетического каучука в виде воронки разного размера. Производят эластичные проходки для плоских или скатных кровель. Заделать стык между дымоходом и кровельным материалом на крыше из профлиста можно следующим образом:

1. Подобрать эластичную проходку подходящего размера, а затем аккуратно обрезать узкую часть изделия так, чтобы она плотно облегала дымоход.
2. Необходимо удалить с трубы защитный зонтик или дефлекторы, а затем аккуратно натянуть эластичную проходку на дымоход до самого основания.
3. Основание проходки прикрепляется к крыше с помощью самоклеящейся основе, силиконового герметика или кровельных саморезов.
4. Отделка завершается установкой декоративного фартука на дымоход в виде колпака под цвет кровельного материала, который защищает эластичную проходку от ультрафиолетовых лучей, а также от механических повреждений.

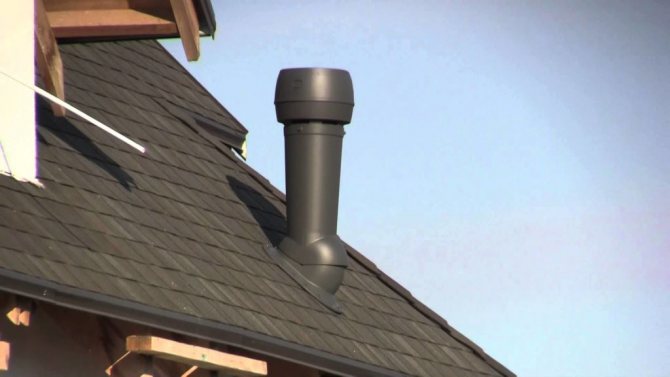

Узел прохода вентиляционной трубы

Проходной узел вентиляции на крыше представляет собой трубу из металла или пластика, которая помещается в отверстие в кровле. Труба фиксируется в металлическом стакане. После ее установки отверстие герметизируется и утепляется снаружи и изнутри. Снизу с узлом стыкуется воздуховод, а сверху устанавливается дефлектор.

Удобнее для монтажа прохода венттрубы использовать готовое заводское фасонное изделие. Производители вентиляционных систем предлагают множество моделей, различающихся по конструкции, форме и цвету. Для каждого типа кровли разработаны свои разновидности вентиляционных труб.

Наибольшим спросом пользуются стальные оцинкованные трубы обернутые в слой полипропилена. В нижней части такого изделия находится уплотнитель, а сверху – колпак с дефлектором.

Нельзя объединять выходы воздуховодов в один, иначе при возникновении неблагоприятных погодных условий в результате обратной тяги по дому распространятся неприятные запахи

Особенности монтажа узла прохода венттрубы зависят от ряда факторов:

• от типа кровли – сложная или плоская, одно- или двускатная;
• от кровельного материала – металлическая или керамическая черепица, профнастил, мягкая черепица и пр.;
• от угла скатной кровли.

Должны быть тщательно выполнены герметизация и утепление кровли в месте установки проходного элемента. Если этого не сделать, через место стыка трубы с покрытием в слой теплоизоляции кровельного пирога и в помещение будет попадать влага, что вызовет разрушение конструкций.

Место стыка вентиляционной трубы с кровлей должно быть тщательно загерметизировано. Герметизация производится путем накладки водоотталкивающего материала на место прохода и нанесения силиконового герметика под фланец вентиляционного выхода

Какие основные требования предъявляются к узлу прохода:

• выходы трубы должны быть строго вертикальными, чтобы воздух при движении вверх не встречал препятствий;
• для каждого воздуховода – из кухонной вытяжки, из стояка канализации, из санузлов должен быть отдельный выход на крышу;
• оптимальный вариант – вытяжные выходы проходят близко к коньковому ребру крыши, но так, чтобы прогон не был нарушен и вся опирающаяся на него стропильная система не была ослаблена;
• выбранные фасонные изделия должны обеспечивать беспрепятственное движение воздушных масс и герметичность.

Основным элементом узла прохода является выход – фасонное изделие: патрубок с гибким металлическим основанием, выполненным в виде фланца. Его прижимают к кровель ному покрытию, придавая рельеф кровли, на который монтируют. В процессе установки добиваются геометрии использующихся кровельных материалов и обеспечивают безукоризненную герметизацию узла.

В продаже можно встретить разные типы фасонных изделий, облегчающих и ускоряющих проведение монтажа вентиляционного выхода на кровлю. Можно приобрести отдельно – выход для вытяжки, отдельно – для канализации и пр.

Кровельная проходка: правильный монтаж обеспечит полную герметичность кровельного пирога

Существует несколько разновидностей проходных элементов:

1. Бесклапанные/с клапаном. Бесклапанные модели прекрасно подходят для обустройства вентвыходов в частном доме. Клапанные больше подходят для производственных зданий.
2. С утеплением/без утепления. В холодных регионах лучше выбирать вентвыход с термоизоляцией. Тем более утеплитель необходим, если труба размещается близко к карнизу. В регионах с теплыми зимами достаточно будет варианта без утеплителя.
3. С ручным и автоуправлением. Выбор зависит от бюджета конструкции. Большой популярностью у владельцев частных домов пользуются изделия с тросиком для регулировки циркуляции воздуха.

Для устройства вентиляционной проходки нельзя покупать аналогичную деталь для дымохода, так как в них реализована ненужная для вентвыходов противопожарная защита.

Выбор места для стояка

При строительстве частного дома место для стояка выбирается в рамках создания проектах внутренней канализации. При выборе места следует помнить, что:

• боковые отводы должны быть по возможности прямолинейными (8.2.2);
• стояк также должен быть по возможности прямолинейным, но допускается также создание отступов (смещение стояка по горизонтали) при соблюдении определенных условий;
• стояк из полимерных материалов (трубы ПП, ПВХ, ПНД, ПВД) должен располагаться скрыто внутри шахты или короба, стенки которых изготавливаются из негорючих материалов (кроме двери, которая обеспечивает доступ к стояку. Дверь изготавливается из материала класса горючести не ниже Г2 ) – (8.28);
• в подвалах, где нет производственных или складских помещений, на чердаках и в санузлах стояки из полимерных труб могут располагаться открыто;
• не допускается открытая установка стояков в жилых помещениях.

Отступ стояка

Следует помнить, что:

• горизонтальный вынос отступа должен быть не больше 1 м;
• для создания отступа должны использоваться отводы с углом не больше 45°;
• диаметр отводов отступа должен быть не меньше диаметра вертикальной трубы.

Если горизонтальный вынос отступа должен быть больше 1 м или угол отвода должен быть больше 45 (такое едва ли возможно при создании канализации в частном доме, но кто знает), скорость движения воды на участке отступа должна быть не меньше 0,6 м/сек, а стояк ниже отступа должен иметь диаметр, сравнимый с диаметром горизонтального коллектора.

Монтаж отступов над отводами нежелателен, но допускается, если:

• расположенный ниже отступа участок стояка может работать как невентилируемый;
• расположенный ниже отступа участок стояка оборудован вентиляционным трубопроводом или вентиляционным клапаном (8.2.3).

Иногда отступы создаются для понижения скорости потока и уровня шума. В этом случае отступ должен выглядеть вот так:

Расчеты и нормативы

Наружная труба объединяет все части системы вентиляции, через нее выходит из помещения отработанный воздух.

Эффективность работы вентиляции зависит от высоты трубы и значений других, связанных с ней, параметров. Кроме того, обустройство вентиляции регламентируется СНИП 41-01-2003 — это норматив, который нужно соблюдать при монтаже вентканалов.

Пять факторов, которые влияют на расчеты

Расчет необходимой высоты вентканала зависит от пяти ключевых факторов:

• Расстояния от самой высокой точки — конька до вентиляционной трубы;
• Особенностей конструкции крыши;
• Предписанных требований противопожарной защиты;
• Диаметра вентканала;
• Организации вентиляции и дымоотведения.

Выбор трубы для стояка

Информацию по трубам разных типов вы можете найти в соответствующем разделе. Чаще всего используют полипропиленовые трубы.

Важно также правильно определить диаметр стояка. Пропускная способность должна быть достаточно для одновременного отведения стоков от всех подключенных поэтажных отводов. Для расчета стояков многоэтажных зданий с большим количеством подключенных приборов используется сложная формула. Для частного дома можно воспользоваться упрощенным алгоритмом расчета, который учитывает только суммарный расход стоков от разных приборов. Подробнее о расчете диаметра канализационного стояка.

Элементы кровельной вентиляции

К основным элементам вентиляционной кровельной системы относятся:

1. Отверстия под кровельным свесом, которые обычно закрывают так называемыми софитными решётками (защита от птиц, насекомых и грызунов), а также вдоль конька. Эти конструктивные элементы обеспечивают продувание подкровельного зазора за счёт ветра и конвекции (нагревшись под кровлей, воздух устремляется вверх).
2. Слуховые окна. Устраиваются во фронтонах и служат для вентиляции чердачного пространства.
3. Вентиляционные выходы. Так же как и аэраторы, представляют собой отрезки труб, но предназначенные не для вентиляции подкровельного зазора, а для подключения к ним вытяжных каналов общедомовой вентиляции либо для проветривания чердака.
4. Аэраторы, также именуемые дефлекторами и флюгарками. Они врезаются в кровельное покрытие у самого конька и служат для вывода воздуха из подкровельного пространства, то есть выполняют ту же функцию, что и отверстие под коньком. Применяются в условиях, когда толщина снежного покрова на крыше может превышать 2–3 см (при малых уклонах), вследствие чего вентиляционный зазор под коньком оказался бы заглушённым.

Особенности конструкции аэраторов

Выпускаются два вида аэраторов:

• точечные;
• линейные или непрерывные (устанавливаются на всю длину ската или конька).

Кроме того, они отличаются ещё и местом установки — бывают коньковыми и скатными.

Конструкция аэратора может быть выполнена в виде:

• гриба;
• черепицы.

На аэраторе имеется сменный элемент — проходка, конструкция которой подбирается с учётом типа кровельного покрытия.

Аэраторы могут комплектоваться устройством прохода через кровлю, адаптированным под конкретный тип покрытия

Изделие может быть оборудовано вентилятором — он необходим для создания принудительной тяги в кровлях с малым уклоном (конвекция проявляется в них слабо из-за малого перепада высоты) или со сложными очертаниями, где естественной тяги не хватает для преодоления аэродинамического сопротивления изломов.

Для предотвращения попадания осадков и насекомых отверстие аэратора защищено фильтром. Диаметр аэраторов варьируется в пределах от 63 до 110 мм.

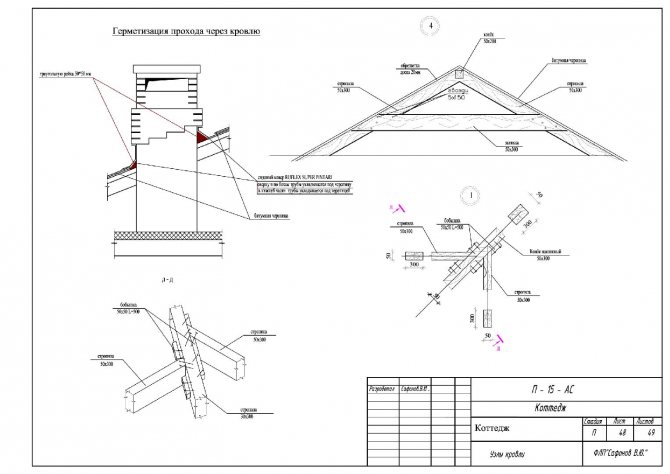

Виды обустройства прохода

Чтобы герметичность узла прохода была наилучшей, необходимо качественное выполнение кровельных примыканий. При обустройстве прохода не должны быть использованы материалы, подвергающиеся возгоранию.

Как правильно организовать проход

Прослойку пароизоляции необходимо разрезать конвертом и уложить над проходкой. Края ее закрепляются при помощи строительного степлера к стропильной конструкции. Около прохода необходимо создать обрешетку и заполнить ее гидроизоляционным материалом. Далее, по аналогии делают водоотталкивающий ковер, разрезая его конвертом. Оставляя на нем порядка 10 см, для заведения материала на стенку трубы.

По периметру дымохода необходимо в обязательном порядке оставить небольшой зазор. Это делается для правильной усадки конструкции. Помимо изложенного способа также могут применяться:

• самоклеящиеся ленты с планками,
• специальные полосы самоклеящиеся,
• специальные детали, которые производят под конкретный тип кровли.

В случае когда речь идет о не новостроящемся здании, и обустройство дымохода не учитывается в первоначальной конструкции, то при выведении трубы через кровельное покрытие всегда нарушается его целостность. В этом случае, необходимо будет определить территорию, где будет проходить дымоход сквозь кровлю.

Создают так называемый отдельный короб, в котором будет находиться узел прохода, отделяя его поперечными балками. Это необходимо, чтобы не нарушать целостный слой изоляции всего перекрытия. Таким образом снизиться тепловая защита всего помещения.

Расстояние, которое образуется между трубой и стропильной конструкцией заполняют базальтовой ватой, которая хорошо переносит высокие температуры, и не утраивает своих свойств под влиянием влажности.

Маркировка и элементы крепления

Различные элементы прохода маркируются согласно представленной ниже системе:

• Обозначение УП1 с цифровым индексом от 01 до 10 относится к изделиям без клапана и конденсаторного кольца (они различаются своим диаметром).
• Буквенными индексами УП2 с цифрами от 01 до 10-ти помечаются устройства с управляемым вручную клапаном и без кольца.
• Обозначение УП2 с цифрами от 11 до 21 присваивается клапанным механизмам с конденсаторным кольцом.
• Наименование УП3 присваивают элементам, оснащенным специальной площадкой под клапан.

Монтаж проходки

В современных частных домах, оснащенных газовым или дровяным отопление, обязателен монтаж вентиляции. Во время приготовления пищи, дыхания, стирки, сушки белья, а также выполнения водных процедур образуется большое количество водных паров, которые необходимо вывести, чтобы в жилище не было жарко, душно и влажно. Узел прохода через кровлю вентиляционной трубы оборудуют после завершения монтажных работ по сборке воздуховода внутри помещения. Для этого потребуется резиновый или силиконовый уплотнитель (Мастер Флэш), герметик на силиконовой основе, шуруповерт, саморезы, проходка. Монтаж осуществляется следующим образом:

Определяется место вывода воздуховода. Строительные нормы предписывают размещать вентиляционные трубы в непосредственной близости от конька крыши так, чтобы отверстие располагалось между стропилами.

Профессиональные кровельщики считают, что неграмотно оборудованный узел прохода через кровлю вентиляционной трубы является причиной протечек в 2 случаях из 10. Часто это происходит из-за того, что расположения вывода вентиляции, когда вокруг не образуется снеговой карман. Снег, окружающий трубу, со временем подтаивает и проникает под кровлю. Поэтому некоторые мастера рекомендуют выводить воздуховод прямо через конек. Стоит заметить, что этот метод нарушает целостность стропильного каркаса крыши, поэтому имеет множество противников.

Применение

Узлы прохода используются в системах естественной или принудительной вентиляции зданий общего назначения. На них устанавливаются стальные воздуховоды круглого сечения .

Основное место использования УП — крыша здания, но, при большой этажности и высоте воздуховодов часто используют УП как межэтажные опорные узлы, служащие для поддержки вертикального участка воздуховода и снятия нагрузки с вентиляционных патрубков.

В зависимости от условий региона и от назначения здания выбирается определенный тип УП, имеющий максимально подходящие для данного участка параметры — клапан с ручным или механическим управлением, кольцо для сбора конденсата, утепление и т.д. Выбор определенной модели УП производится во время проектирования, но при изменениях состава вентиляционной системы или иной необходимости замена УП на более подходящий особых проблем не вызывает.

Конструкция вентиляционной системы

Вентиляционной системой называют трубы, обеспечивающие удаление нагретого воздуха с продуктами дыхания и жизнедеятельности в атмосферу. Большинство частных домов оборудуется естественной вентиляцией, функционирования которой основывается на законе конвекции, свойстве нагретых газов подниматься вверх.

Производственные, административные и коммерческие сооружения, где находится большое количество людей или работает специальная техника, требуют усиленной циркуляции воздуха, обеспечить которую может только принудительная вентиляция, работающая от мощного вентилятора. Чтобы определить тип воздуховода, который подойдет конкретному сооружению, учитывают следующие факторы:

1. Объем помещения. Чем больше площадь дома, тем больше в нем находится воздуха. Это значит, что для обеспечения циркуляции потребуется более мощная вентиляция.
2. Коэффициент загазованности и запыленности. Эти показатели обычно вычисляются для производственных помещений, где из-за выполнения работ или использования техники, в составе воздуха появляется пыль и вредные газы.
3. Влажность и температура внутри помещения. Вентиляция делает микроклимат в сооружении более подходящим для жизнедеятельности людей, оптимизируя показатели влажности и температуры до комфортного уровня.
4. Количество людей. В процессе дыхания люди потребляют кислород и производят углекислый газ, поэтому чем больше в помещении находится людей, тем лучше должна работать вентиляция, удаляя отработанный воздух. Поэтому монтаж воздуховода производится прежде всего в административных и коммерческих сооружениях.

Обратите внимание! Еще один повод задуматься о необходимости оборудования вентиляции в частном жилом доме – наличие отопительного оборудования, работающего на твердом топливе. В процессе горения дров участвует кислород, из-за чего воздух в помещении «выгорает», становится душно и трудно дышать. Поэтому при установке дровяной печи или камина не только сооружают дымоход, но и оборудуют узел прохода воздуховода через кровлю.

Важность сопротивления в вентиляционном канале

Вентиляционная труба над крышей

Тяга воздушных масс зависит еще от одного фактора – от шероховатости вентиляционных каналов с их внутренней стороны. Создаваемое трение напрямую влияет на проходимость потока воздуха, и чем более гладкий материал находится внутри, тем больше тяга.

Чтобы уменьшить значение сопротивления, можно попробовать совершить такие действия:

• все элементы, из которых состоит шахта канала, должны соответствовать и подходить друг к другу, чтобы образовалась ровная поверхность;
• швы желательно создавать без каких-либо выступов или ямок;
• по возможности сохранять идентичный размер сечения по всему каналу, если подобное условие невыполнимо, то угол отклонения должен ограничиваться 30̊;
• отсутствие в шахте канала участков горизонтального типа.

Среди важных показателей, от которых зависит проектирование всей системы вентиляции, считается высота вентиляционной трубы над крышей. Если ее расположение будет слишком низким, то тяга будет низкой. Также есть вероятность возникновения процесса обратной тяги, когда вытяжка будет втягивать воздух и задымлять помещение. Чтобы предотвратить этот неприятный процесс, специалисты рекомендуют применять разнообразные насадки на выходы вентиляционной трубы. Они не только способны увеличить силу тяги, но и позволяют работать вентиляции в прежнем режиме даже при сильнейших порывах ветра.

Вентиляция в доме, пластиковые воздуховоды — установка и монтаж

Характеристики УП отечественного производства

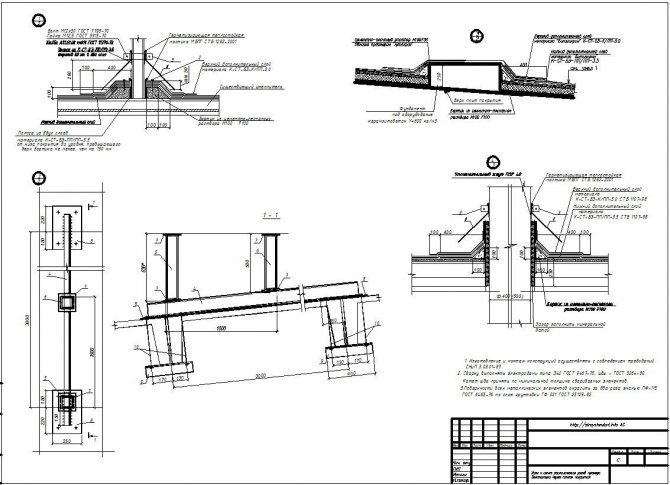

УП под вентиляционные каналы должны изготавливаться по ГОСТу 15150. В этом документе указаны рекомендации по размерам УП и зазорам элементов при установке на кровле.

Промышленным серийным производством выпускаются различные по размерам и по форме УП. Основные требования, которые должны соблюдаться для вентиляционных узлов и элементов заключаются в следующем:

• узел должен быть изготовлен из металла не менее 1,19 мм толщиной;
• диаметр УП круглого сечения должен быть в пределах 10 – 12,5 см.
• узлы с прямоугольным сечением не имеют ограничений по размерам;
• узел должен быть обработан антикоррозийным покрытием;
• размер опорного кольца, должен превышать диаметр патрубка на 30-40 см;
• суммарная длина конструкции УП не должна, как правило, превышать 100 см (клапан не учитывается);

Поскольку вентиляционная система работает как аэратор, прежде чем выбрать тип УП следует провести расчет схемы их установки и учесть параметры помещения:

• уровень влажности;
• степень загазованности;
• возможные наименьшие и наибольшие значения температуры в здании;
• содержание пыли и прочие.
