Коксовая печь — ключевое оборудование в металлургической и химической промышленности, используемое для коксования угля и получения кокса, важного топлива и восстановителя в производстве чугуна и стали. В статье рассмотрим устройство и принцип работы коксовой печи, ее способность достигать высоких температур и обеспечивать герметизацию, что критично для повышения эффективности процессов и снижения выбросов вредных веществ. Эти аспекты помогут специалистам оптимизировать производственные процессы и улучшить качество продукции.
Устройство и принцип работы коксовой печи
Устройство коксовой печи представляет собой сложную конструкцию. Основным рабочим элементом является камера коксования, в которую загружается необходимый твердый материал для его преобразования в кокс, а также отопительные зоны для нагрева топливных компонентов.
Зону горения уголь отделяет специальная огнеупорная кирпичная стена, что обеспечивает надежную защиту сырья от окисления.
Размеры камеры коксования следующие:
- длина – 12-16 м,
- ширина – 40-45 см,
- высота – 4-5 м.
Коксовая печь состоит из множества камер коксования, количество которых зависит от конкретного производственного цеха. Уголь, который будет превращен в кокс, загружается в верхнюю часть устройства с помощью специальной тележки.
Для того чтобы твердый материал стал коксом, его необходимо нагревать в течение 15 часов. По завершении процесса, готовый продукт извлекается через боковые отверстия с помощью специального выталкивателя. Температура материала после обработки достигает около 1000 градусов по Цельсию, в то время как температура дыма в отопительных зонах составляет 1400 градусов. Чтобы предотвратить возгорание, кокс помещается в специальный бокс, где его быстро тушат, используя либо сухой, либо мокрый способ.
В качестве топлива обычно используется коксовый или доменный газ, причем коксовый газ образуется в процессе коксования.
В печи устанавливаются специальные регенераторы, выполненные из керамики, которые позволяют утилизировать тепло, полученное от сгорания. Регенератор представляет собой устройство для теплообмена, где теплоноситель контактирует с частью печи. Холодные стенки нагреваются, а тепло передается холодному теплоносителю. Регенераторная насадка используется для накопления тепла и его последующей передачи воздуху или газу.
На производстве также можно встретить рекуператоры, которые представляют собой второй тип теплообменника. В них холодный и горячий теплоноситель обмениваются теплом через стенку. В регенераторах сначала проходят дымовые газы, а затем переключаются на перекидные клапаны. Поток холодного воздуха поступает снизу вверх. Клапан – это механизм, который изменяет направление потоков в нужную сторону. В результате регенератор сначала нагревается дымовыми газами, а затем охлаждается воздухом. Этот процесс происходит непрерывно в ходе работы оборудования.
Клапаны переключаются с интервалом около 30 минут. В этот период происходит экономия топлива на отопление печи. Уменьшение этого интервала может привести к более быстрому износу оборудования, поэтому производители рекомендуют строго соблюдать установленные временные рамки.
Для начала процесса коксования, сгораемый материал должен быть загружен внутрь устройства. Для этого в верхней части агрегата предусмотрена дверь, а также отверстие для выхода газов, образующихся в процессе работы печи.
Двери также расположены с обеих сторон камеры и снимаются по окончании коксования. Эти отверстия предназначены для выталкивания готового продукта.
Для обеспечения корректной работы печь должна быть полностью герметичной, чтобы предотвратить попадание воздуха внутрь, который также нужно будет нагревать. Это увеличивает расход отопительных газов, что невыгодно для производства и может отразиться на стоимости конечного продукта.
Коксовая печь представляет собой сложное оборудование, предназначенное для получения кокса из угля. Эксперты отмечают, что основным принципом работы этой установки является пиролиз, при котором уголь нагревается до высоких температур в условиях ограниченного доступа кислорода. Это позволяет избежать горения и способствует образованию кокса, который используется в металлургии.
Устройство коксовой печи включает в себя несколько ключевых элементов: топливный бункер, камеру пиролиза и систему газоотведения. Герметизация печи играет важную роль, так как предотвращает утечку газов и обеспечивает безопасность процесса. По мнению специалистов, современные технологии позволяют значительно повысить эффективность работы коксовых печей, минимизируя выбросы вредных веществ и улучшая качество конечного продукта. В результате, коксовая печь становится не только важным элементом металлургического производства, но и примером устойчивого подхода к ресурсам.
https://youtube.com/watch?v=ROzw93hgurE
Батарея
Особое внимание стоит уделить батарее коксовых печей, которая предназначена исключительно для производства кокса. Интересно, что такие батареи функционируют непрерывно на протяжении длительного времени, и их срок службы обычно составляет около 25 лет. Внутри поддерживается высокая температура, а металл постепенно изнашивается в процессе извлечения готовой продукции из камеры. Это подчеркивает необходимость использования только самых качественных материалов. В производстве применяются огнеупорные сплавы.

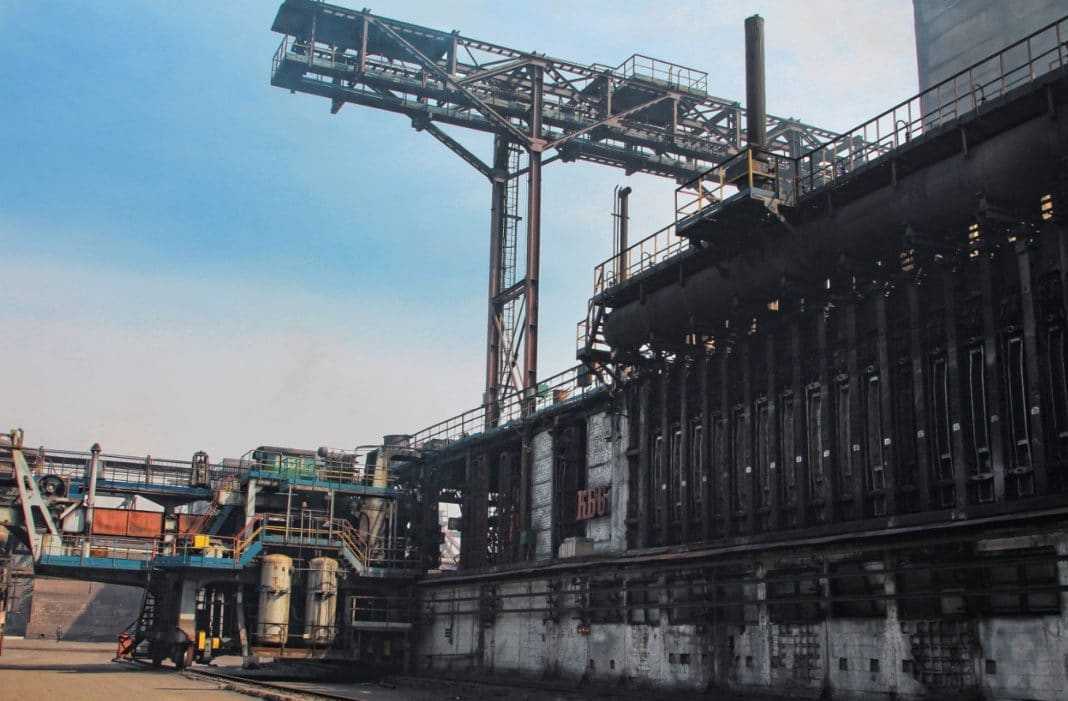

Батарея коксовой печи
При проектировании и изготовлении батареи необходимо учитывать, что она, запущенная в эксплуатацию, должна на протяжении многих лет выдерживать:
- Механические нагрузки, возникающие в процессе работы оборудования.
- Давление, создаваемое в ходе коксования.
- Нагрузки, оказываемые всеми конструктивными элементами, которые располагаются на огнеупорных батареях.
Также следует учитывать, что в каждой батарее содержится значительное количество печей – от 45 до 69.
| Элемент коксовой печи | Устройство | Принцип работы |
|---|---|---|
| Камера коксования | Пространство, ограниченное огнеупорными стенами, куда загружается уголь. | Место, где происходит термическое разложение угля без доступа воздуха (сухая перегонка) при высоких температурах. |
| Обогревательные каналы | Вертикальные каналы, расположенные между камерами коксования, по которым циркулируют горячие газы. | Обеспечивают равномерный нагрев стенок камер коксования до температуры 1000-1200°C, необходимый для коксования. |
| Газоотводящие стояки | Вертикальные трубы, соединяющие верхнюю часть камеры коксования с газосборным коллектором. | Отведение образующихся при коксовании газообразных продуктов (коксового газа, смолы, аммиака) из камеры. |
| Загрузочные люки | Отверстия в верхней части камеры коксования, закрываемые герметичными крышками. | Через них осуществляется загрузка угольной шихты в камеру коксования. Герметизация предотвращает доступ воздуха. |
| Разгрузочные двери | Механизмы на торцах камеры коксования, открывающиеся для выгрузки готового кокса. | Обеспечивают герметичность камеры во время коксования и позволяют быстро и безопасно выгрузить раскаленный кокс. |
| Регенераторы | Камеры с насадкой из огнеупорного кирпича, расположенные под обогревательными каналами. | Предварительный нагрев воздуха и коксового газа, подаваемых в обогревательные каналы, за счет тепла отходящих продуктов сгорания. Повышает КПД печи. |
| Газосборный коллектор | Горизонтальный трубопровод, собирающий коксовый газ из всех камер коксования. | Сбор и транспортировка сырого коксового газа для дальнейшей переработки и очистки. |
| Фундамент | Массивное бетонное основание, на котором покоится вся конструкция печи. | Обеспечивает устойчивость и равномерное распределение нагрузки от многотонной конструкции печи. |
| Механизмы загрузки и выгрузки | Специальные машины (загрузочная машина, коксовыталкиватель, двересъемная машина). | Автоматизированная загрузка угля, выталкивание готового кокса и обслуживание дверей, обеспечивая герметичность и безопасность. |
Интересные факты
Вот несколько интересных фактов о коксовых печах и их работе:
-
Процесс коксования: Коксовые печи работают по принципу термического разложения угля при высокой температуре (около 1000-1200 °C) в условиях отсутствия кислорода. Этот процесс, называемый коксованием, приводит к образованию кокса, который используется в металлургии, особенно в производстве чугуна и стали. В результате коксования выделяются летучие вещества, которые могут быть собраны и переработаны в химические продукты, такие как аммиак и фенол.
-
Герметичность и экология: Современные коксовые печи проектируются с учетом полной герметизации, что позволяет минимизировать выбросы вредных веществ в атмосферу. Это достигается за счет использования системы газоотведения и очистки, что делает процесс более экологически чистым. В некоторых случаях коксовые печи могут быть интегрированы с установками по утилизации отходов, что способствует более эффективному использованию ресурсов.
-
Многофункциональность: Коксовые печи могут быть использованы не только для производства кокса, но и для получения синтетического газа (синтез-газа), который может служить альтернативным источником энергии. Синтез-газ, состоящий из водорода и угарного газа, может быть использован для производства химических веществ, таких как метанол, или в качестве топлива для генерации электроэнергии. Это делает коксовые печи важным элементом в переходе к более устойчивым источникам энергии.
https://youtube.com/watch?v=e3KEFp6fmrg
Какие они бывают
Современные коксовые печи классифицируются на несколько типов:
- Вертикальные и горизонтальные в зависимости от расположения камер.
- С верхней и нижней загрузкой и выдачей в зависимости от методов загрузки и извлечения кокса.
- Непрерывные и периодические в зависимости от реализации технологического процесса.
- Циркулирующие и не циркулирующие в зависимости от использования режимов рециркуляции.

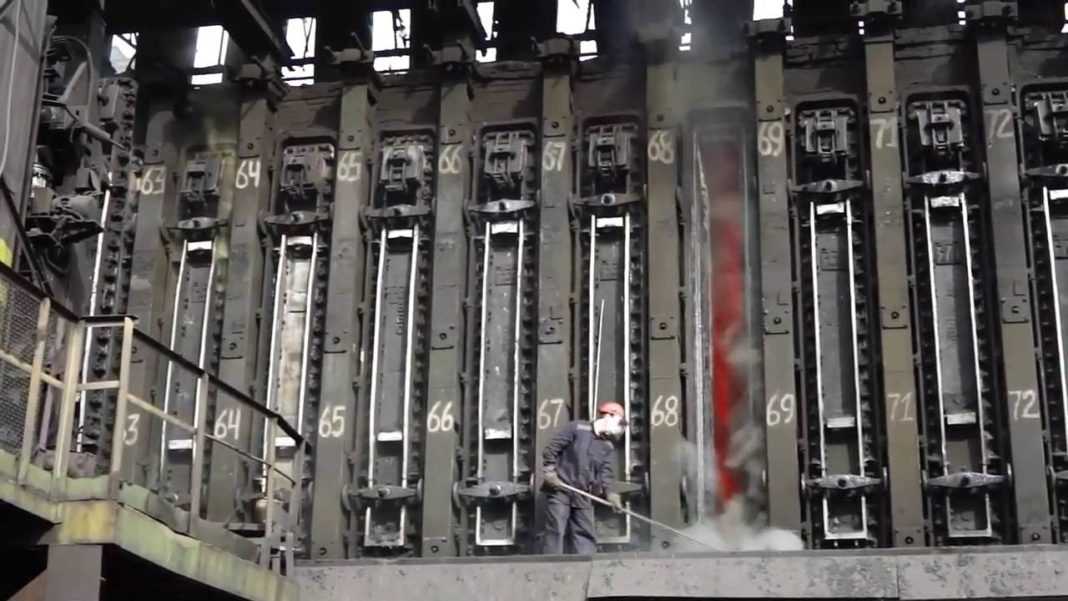

Вертикальная коксовая печь
Этапы производства кокса в печи
Для того чтобы преобразовать определённый тип материалов в кокс, необходимо следовать нескольким ключевым этапам:
- Сначала материал помещается в камеру печи, после чего его выравнивают с помощью специальной штанги. Чтобы избежать задымления при открытии камеры, создаётся разряжение с помощью инжекции пара или газа. В некоторых производственных условиях также используются специальные устройства для удаления газов, подключенные к камере.
- Процесс коксования шихты. В ходе этого этапа материал подвергается различным воздействиям, в результате чего образуется кокс. На этом этапе можно определить производительность печи, которая рассчитывается по времени, необходимому для получения готового кокса.

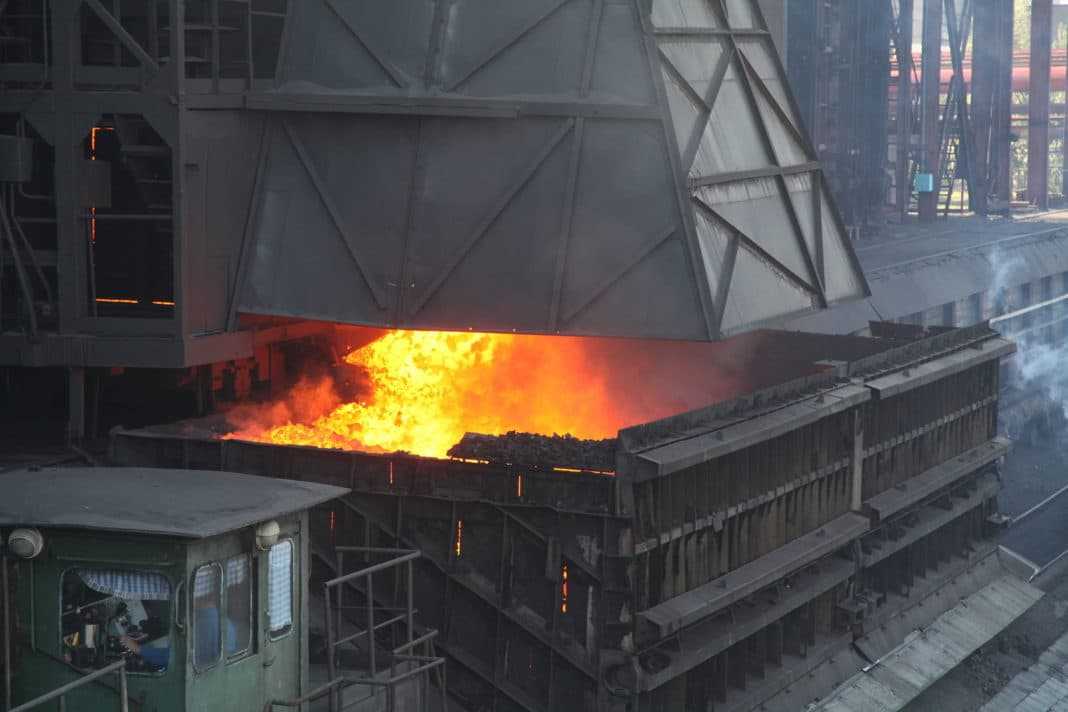

- Завершающий этап — выгрузка готового кокса. Для обеспечения максимальной безопасности и защиты рабочих, этот процесс осуществляется в автоматическом режиме. Включается коксовыталкиватель, который перемещает полученный материал в сушильный вагон.
Эксплуатация печей
Ключевым показателем при работе коксовых печей является их производительность. Этот аспект зависит от множества факторов, включая толщину стенок оборудования, ширину камеры сгорания, температуры, возникающей в простенках, качество шихты, а также характеристики огнеупорных материалов, использованных при производстве печи.
Современные установки способны достигать максимальной скорости в 32 мм в час. Этот результат стал возможен благодаря применению предельной температуры, которую может обеспечить камера сгорания. Также важным показателем является температура готового кокса, которая колеблется в пределах от 1000 до 1050 градусов.
Пути снижения расхода топлива на коксование
Снизить потребление топлива в процессе работы можно, следуя нескольким рекомендациям:
- Использование сухого тушения получаемого материала после коксования. Это позволяет эффективно задействовать тепловую энергию для конкретных нужд. Из одной тонны кокса выделяется около 1 ГДж тепла в виде пара, что способствует улучшению качества конечного продукта.
- Извлечение тепловой энергии из горячих газов, образующихся во время коксования. Температура этих газов достигает примерно 700 градусов. Однако данный процесс представляет собой сложную задачу, так как в коксующихся продуктах содержится значительное количество смол, что делает невозможным использование стандартных теплообменников.
- Модернизация существующих регенераторов на оборудовании. Это позволит максимально использовать тепловую энергию, выделяющуюся при сгорании продуктов.
- Определение оптимального временного интервала между переключениями встроенных клапанов. Ускорение этого процесса может привести к уменьшению объема регенераторов и, как следствие, снижению тепловых потерь. Однако слишком частое переключение может ускорить износ оборудования.
- Одновременное нагревание твердого продукта и применение сухого тушения. Это позволяет значительно сократить тепловые потери при образовании кокса, что может снизить расход тепла на 25% или более.
https://youtube.com/watch?v=teus1zSLWtA
Экологические аспекты работы коксовых печей
Коксовые печи, как и любое другое промышленное оборудование, оказывают влияние на окружающую среду. В процессе их работы выделяются различные загрязняющие вещества, что делает экологические аспекты их эксплуатации особенно важными. Основными источниками загрязнения являются выбросы газов, пыли и сточные воды, образующиеся в результате коксования угля.
Одним из ключевых факторов, влияющих на экологическую безопасность работы коксовых печей, является система газоочистки. Современные коксовые установки оснащены многоступенчатыми системами фильтрации и очистки, которые позволяют значительно снизить выбросы вредных веществ в атмосферу. Эти системы включают в себя электрофильтры, циклоны и скрубберы, которые эффективно улавливают твердые частицы и газообразные загрязнители, такие как сернистый газ и аммиак.
Кроме того, важным аспектом является контроль за выбросами углекислого газа (CO2), который образуется в процессе сжигания угля. В последние годы в отрасли наблюдается тенденция к внедрению технологий улавливания и хранения углерода (CCS), что позволяет значительно уменьшить углеродный след коксовых печей. Эти технологии включают в себя улавливание CO2 на этапе его образования и последующее хранение в геологических формациях.
Не менее важным является управление сточными водами, образующимися в процессе работы коксовых печей. Сточные воды могут содержать различные загрязняющие вещества, включая фенолы и нефтепродукты. Для минимизации их воздействия на окружающую среду используются системы замкнутого водоснабжения, которые позволяют повторно использовать воду в технологическом процессе, а также очистные сооружения, обеспечивающие высокую степень очистки сточных вод перед их сбросом в водоемы.
Также стоит отметить, что работа коксовых печей может оказывать влияние на здоровье работников и местного населения. Поэтому на предприятиях внедряются программы по охране труда и здоровья, которые включают в себя регулярные медицинские осмотры, обучение работников безопасным методам работы и использование средств индивидуальной защиты.
В заключение, экологические аспекты работы коксовых печей требуют комплексного подхода и внедрения современных технологий, направленных на снижение негативного воздействия на окружающую среду. Это включает в себя как улучшение систем очистки выбросов, так и эффективное управление ресурсами и отходами, что в конечном итоге способствует устойчивому развитию отрасли и охране здоровья населения.
Вопрос-ответ
Как работает коксовая печь?
Коксовая печь, как теплотехнический агрегат, состоит из камеры, где происходит коксование угля, отопительных простенков, где сгорает отопительный газ, и регенераторов для утилизации тепла отходящих продуктов сгорания. Коксовые печи компонуются в батареи, а последние − в блоки.
Какая температура в коксовой печи?
КОКСОВОГО ПИРОГА В коксовой печи происходит термическая деструкция угольной шихты при ее нагреве до 1000—1050 °С с образованием кокса и парогазовых продуктов коксования.
Из чего состоит коксовая печь?
Состоят из камеры коксования, обогревательных простенков, расположенных по обе стороны камеры, регенераторов. На верху камеры коксования предусмотрены загрузочные люки, с торцов камера закрыта съёмными дверями. Длина камер достигает 13—16 м, высота 4—7 м, ширина 0,4—0,5 м.
Какие существуют типы коксовых печей?
Коксовые печи можно разделить на два основных типа: те, из которых летучие побочные продукты собираются для последующего использования (коксовые печи с улавливанием побочных продуктов), и те, в которых не предпринимается никаких попыток по улавливанию побочных продуктов, за исключением использования части высвобождающихся летучих веществ в качестве источника тепла для процесса коксования (коксовые печи без улавливания).
