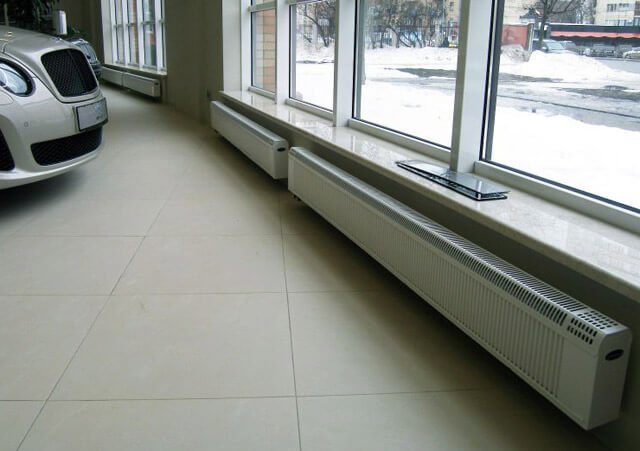

Низкие радиаторы предназначаются для установки отопления в частные и многоквартирные дома, а также в административные панельные здания и офисные помещения. Панорамные окна устанавливаются в помещениях, которые предназначены для встречи гостей и клиентов, а также в личных целых для панорамного вида в спальнях, гостиных и в рабочих кабинетах.
Такой вид остекления предполагает презентабельный вид и многофункциональные качества окон. Обычно панорамные окна устанавливают с максимальным захватом площади предполагаемого остекления. Часто встречаются абсолютно стеклянные фасады в зданиях, которые нуждаются в установке специализированного отопительного оборудования.
Отопительные системы как элемент интерьера
В каждой модельной линейке оборудования для создания отопления имеется сегмент, где представлены радиаторы небольшой высоты. К данной группе относят изделия, у которых этот параметр не превышает 450 миллиметров. Низкий радиатор отопления под окно незаменим при обустройстве обогрева постоянно мокнущих и холодных стен, выходящих на улицу, по всей их протяженности.
Такие приборы задействуют в случае:
- наличия больших по площади панорамных окон;
- расположения теплоснабжающей системы в плинтусах.
При выборе отопительного оборудования нужно принимать во внимание ряд технических параметров изделий:
- материал изготовления;
- габариты;
- мощность;
- устойчивость к коррозийным процессам;
- область применения и т.д.
Особенности установки низких радиаторов
Как рассчитать количество радиаторов отопления
Многие из нас выбирают низкие радиаторы как более предпочтительные с точки зрения дизайна. Но не следует забывать о том, что главная задача радиатора обеспечивать эффективный обогрев помещения, и, заменяя стандартный радиатор на более низкую модель, мы можем получить отопление недостаточной мощности.

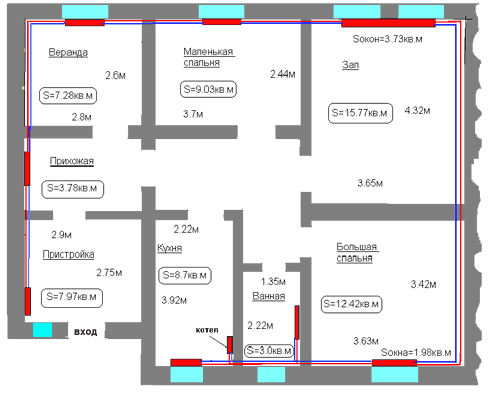

Схема размещения радиаторов
Следовательно, при замене радиаторов необходимо рассчитать, какая суммарная мощность нам понадобится.
Ниже приводится инструкция, следуя которой вы сможете рассчитать требуемое количество радиаторов:
- Вначале высчитываем объем помещения. Для этого площадь комнаты умножаем на ее высоту. К примеру, если мы планируем замену батарей в комнате площадью 12 квадратных метров с высотой потолка 2,7 м, то объем будет составлять 32,4 м3.
- Полученную цифру умножаем на 41 Вт – нормативное значение для обогрева одного кубического метра в доме стандартной постройки. В нашем случае получаем 1328,4 Вт.
Обратите внимание! Данный норматив рассчитан для европейской части России (включая Москву и Нижний Новгород), а также для Молдовы, Беларуси и Украины. Для других территорий информацию следует искать в ГОСТ 30494-96 и других нормативных документах.
- Мы получили необходимую нам мощность радиаторов. Данную величину нужно поделить на мощность, указанную в паспорте выбранной нами модели. Например, если мы планируем устанавливать радиаторы Rifar Base (на фото) мощностью 624 Вт, то таких радиаторов нам нужно будет установить не менее трех.
Радиатор Rifar Base
На самом деле, можно ограничиться и двумя радиаторами, но делать это нужно лишь в том случае. Если ваше помещение вы оцениваете как теплое, т.е. даже при недостаточном отоплении вы не ощущаете дискомфорта. Но, все же, специалисты советуют не рисковать и округлять полученное количество радиаторов исключительно в большую сторону!
Горизонтальные радиаторы из алюминия
Наиболее низкие алюминиевые радиаторы отопления под панорамные окна имеют высоту 24,5 сантиметра.
Подобные модели производят иностранные фирмы:
- Sira. Компания изготавливает миниатюрные радиаторы, имеющие теплоотдачу в пределах 89 – 97 Вт (изделия Rovall 80, Rovall 100, Swing, Alux 80 и Alux 100).
- Global. Предлагается невысокий литой радиатор Gl-200/80/D, который рассчитан на монтаж в системе обогрева с рабочим давлением до 16 Бар.
В данном сегменте из отечественного отопительного оборудования наибольшей популярностью пользуются радиаторы Rifar Base 200 и Rifar Forza 200. Число 200 говорит о том, что межосевое расстояние у них составляет 20 сантиметров.
Невысокие горизонтальные отопительные приборы из алюминия обладают рядом важных преимуществ:
- небольшой вес – при монтаже не потребуется помощь бригады строителей;
- высокая степень теплоотдачи;
- при повороте регулировочного клапана, батарея быстро реагирует на изменение параметров рабочей среды;
- для полного заполнения системы требуется небольшой объем воды.
Из отрицательных характеристик алюминиевых батарей надо отметить:
- химическую активность, присущую данному металлу, что отражается на качестве используемой воды;
- мягкость материала изготовления, поэтому изделие легко поддается деформации.
С недостатками алюминиевых отопительных устройств можно справиться, если перед их эксплуатацией производить тщательную водоподготовку, что рекомендуется инструкциями фирм — производителей.
Изготовители радиаторов из алюминия не советуют их использовать в теплоснабжающих системах многоквартирных зданий, где качество горячей воды вызывает большие сомнения.
Если запланирована установка алюминиевой батареи под панорамные окна, не следует забывать, что этот металл плохо контактирует с медью и сплавами, в состав которых входит медь. С алюминием без проблем функционируют оцинкованные фитинги. Также можно установить настенные электрические радиаторы отопления, они тоже достаточно эффективны.
Типы радиаторов
Разновидности радиаторов в зависимости от материала изготовления
Специалисты в области отопления чаще всего классифицируют радиаторы в зависимости от материала, из которого те изготовлены. Каждая разновидность радиаторов может быть представлена большим количеством моделей и типоразмеров, потому, выбирая радиатор, нужно учитывать максимальное количество факторов!
К основным разновидностям отопительных батарей относятся:
- Радиаторы из чугуна – широко используются в строительстве. Рассчитаны такие батареи на рабочее давление в пределах 8 атмосфер, максимальная температура теплоносителя не должна превышать 130 градусов. К основным достоинствам чугунных радиаторов относят долговечность и устойчивость к коррозии, а к недостаткам – низкая теплоотдача и медленный прогрев.
К наиболее компактным чугунным радиаторам относятся батареи серии МС-100/300 (высота 372 мм) и ДД-3/350 (422 мм).

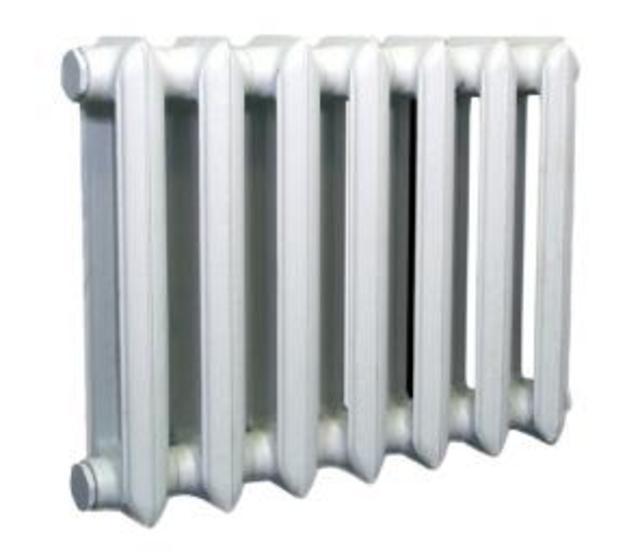

Чугунный радиатор
Читайте также:
- Радиаторы стальные – производятся из стали высокого качества, как правило, с антикоррозионным покрытием. Данные модели отопительных приборов отличаются высокой скоростью прогрева, эффективной теплоотдачей, а также значительным (до 15 атмосфер) рабочим давлением. Главный минус стальных радиаторов – склонность к коррозии.

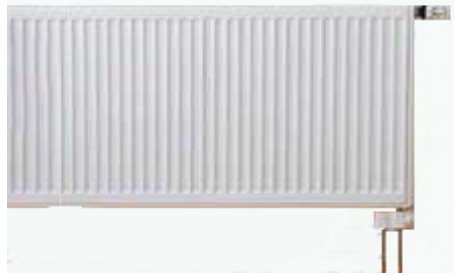

Стальной радиатор компактного размера
- Алюминиевый радиатор благодаря высокой теплопроводности алюминия представляет собой один из наиболее эффективных источников обогрева помещения. Кроме высокой теплоотдачи и низкой инертности (прогревается такая батарея очень быстро) алюминиевый радиатор также отличается экономичностью.
Главный недостаток таких отопительных приборов – требовательность к качеству воды. Если вода в отопительной системе недостаточно чистая, то радиатор очень часто подвергается коррозии.
Обратите внимание! Алюминиевые радиаторы, особенно – радиаторы компактных размеров, нежелательно оставлять на длительное время без антифриза и залитой воды.
- Биметаллические радиаторы сочетают в себе плюсы стальных и алюминиевых моделей. Поддерживают рабочее давление до 25 атмосфер, отличаются устойчивостью к коррозии и долговечностью. Главный недостаток биметаллических радиаторов – их высокая цена.

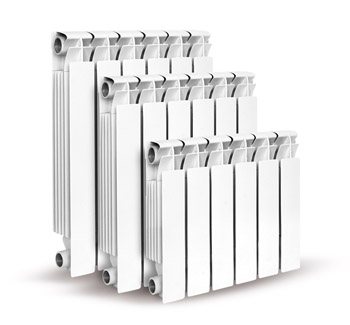

Биметаллические радиаторы разных габаритов
Стальные, алюминиевые и биметаллические радиаторы выпускаются в различных дизайнах и типоразмерах. Ассортиментные линейки этих батарей включают достаточное количество низких моделей, потому найти подходящую по габаритам модель, как правило, не составляет труда.
Знакомьтесь также с продукцией итальянского проиводителя — радиаторами отопления Global.
Размеры радиаторов
Размерная сетка радиаторов отопления достаточно обширна, и включает в себя модели от самых низких до самых высоких. Традиционно к низким радиаторам относят батареи, высота которых находится в пределах 300-450 мм, а к высоким – модели высотой 600-900 мм. Как у низких, так и у высоких радиаторов есть свои особенности:
-
Читайте также:

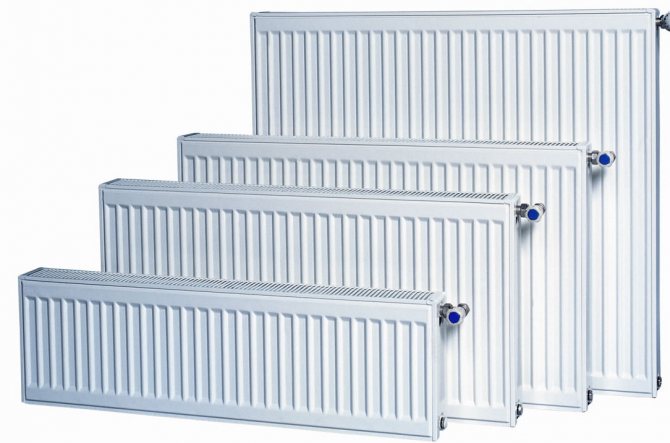

Размеры радиаторов: от самого низкого до самого высокого

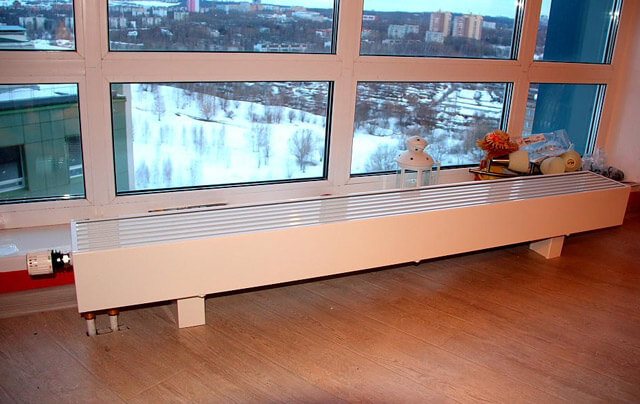

- Низкие радиаторы устанавливаются под подоконниками в тех случаях, когда окно занимает практически всю стену. Как правило, такие окна делают либо в гостиных, либо в общественных зданиях (конференц-залах, холлах и т.д.).
Такие компактные отопительные батареи уступают по эффективности полноразмерным моделям, потому при их использовании необходимо либо увеличивать количество радиаторов, либо же дополнительно устанавливать другие источники обогрева.
К достоинствам низких радиаторов можно отнести более равномерный прогрев помещения: длинная батарея создает более эффективную тепловую завесу, и потому теплый воздух распределяется по помещению, практически не оставляя холодных участков.
- Высокие батареи имеют значительно более широкую сферу применения. Они могут быть установлены везде, где это позволяют габариты помещения.
Высокая производительность крупногабаритных радиаторов имеет два аспекта: с одной стороны, помещение прогревается быстрее и эффективнее, а с другой – тепло распределяется достаточно неравномерно. Вот почему при непродуманном размещении высокой батареи может сложиться ситуация, при которой в непосредственной близости от обогревателя будет слишком жарко, а в противоположном углу помещения – весьма прохладно.
Давайте разбираться с разными видами радиаторов отопления. Читайте статью здесь.

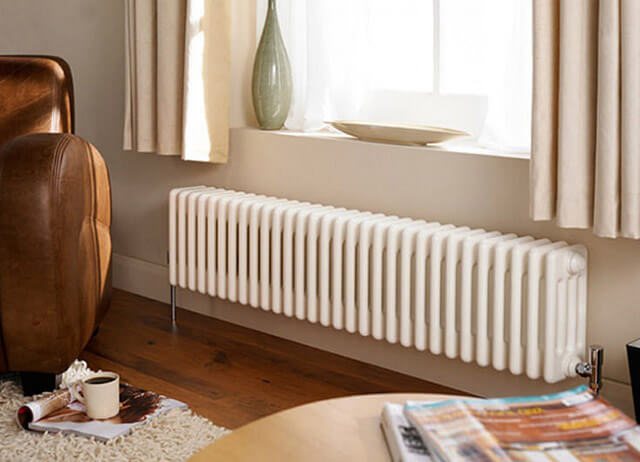

Биметаллические приборы для панорамных окон
Данный тип радиаторов относится к теплоснабжающему оборудованию, высокая стоимость которого максимально соответствует качеству.
Биметаллические радиаторы отличаются:
- Высокими показателями рабочего давления.
- Совместимостью с иными металлами. В них алюминий используют лишь для изготовления оболочки, повышающей эстетичность внешнего вида и теплоотдачу. Что касается внутреннего корпуса, снабженного отводами для присоединения к системе, то его производят из нержавейки или черной стали.
По мнению специалистов, именно биметаллические радиаторы — лучший вариант для систем, подсоединенных к централизованному теплоснабжению. Применение их для снабжения теплом частных домовладений неоправданно относительно запаса прочности и денежных расходов.
Высота биметаллических радиаторов под панорамные окна составляет от 24,5 до 45 сантиметров.

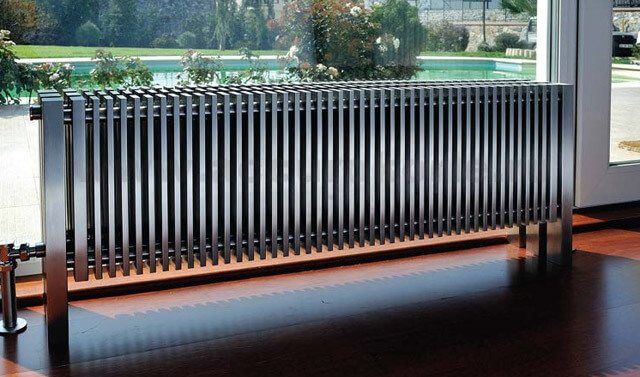

Стальные низкие батареи
Когда необходимо обустроить очень низкую систему обогрева, имеющую высоту 100, 150 или 180 миллиметров, можно установить трубчатые стальные радиаторы. Данные изделия делают прямолинейными и в виде конструкций необычной формы, повторяющей конфигурацию пространства под окном.
Трубчатые отопительные приборы достаточно хорошо функционируют в разных системах, вне зависимости от способа циркуляции рабочей среды – принудительного или естественного. Также бывают тонкие радиаторы отопления, которые занимают мало места.

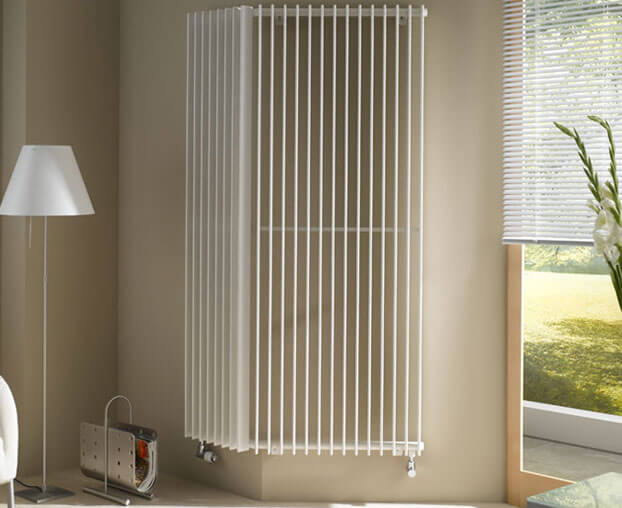

Высокие радиаторы
Когда подбор радиатора по размерам ограничен по причине недостатка места для размещения стандартного прибора, предпочтение отдается высоким и узким батареям, поскольку эти модели имеют ограниченную ширину.
Чугунные радиаторы. В отличие от отечественных изделий из чугуна стандартных габаритов, среди зарубежной продукции можно встретить дизайнерские приборы, высота которых необычна для российских потребителей. Например, линейка чугунных радиаторов Demrad Retro.
Их размеры следующие:
- высота секции при ширине 76 миллиметров варьируется в пределах 661 – 954 миллиметра;
- глубина – 203 миллиметра.
Рабочее давление – 10 атмосфер, испытывают их при 13 атмосферах.
У самых габаритных секций тепловая мощность достигает 270 ватт. При этом узкие радиаторы отопления размеры по высоте могут иметь 2400 миллиметров. Рабочее давление ограничивается 6 атмосферами. Большая высота способствует солидной теплоотдаче радиатора отопления: при дельте температур, равной 70 градусам, она достигает даже более 433 ватт. Алюминиевые радиаторы
. Обычно у высоких радиаторов из алюминия подводку располагают снизу, чтобы трубы сделать незаметными.
Биметаллические радиаторы
. В основном модели высоких и узких биметаллических радиаторов представляют собой оригинальные дизайнерские конструкции, а соответственно у них все размеры нестандартны. В основном эти изделия редко бывают секционными – они, как правило, монолитны.
Примером таких отопительных приборов является радиатор модели Sira RS-800 BIMETALL, имеющий следующие параметры:
- высота секции 880 миллиметров;
- глубина 95 миллиметров;
- длина 80 миллиметров.
Рабочее давление составляет 4 кгс/см², а при проведении испытаний — 6 кгс/см². Следует отметить, что такой радиатор для центрального теплоснабжения не предназначается. Он снабжен сердечниками, расположенными только в вертикальных каналах (про

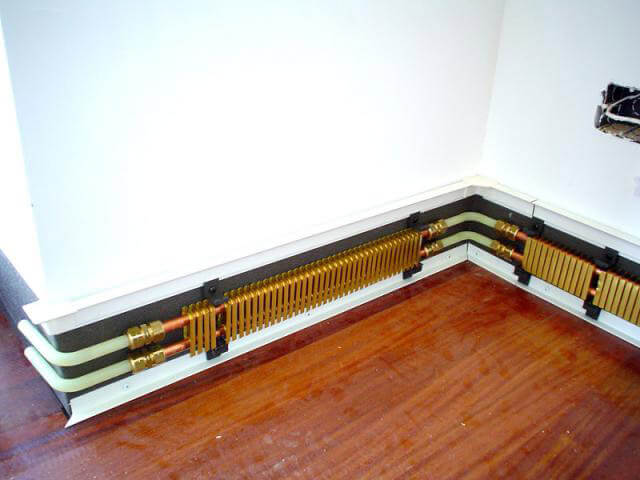

Отопление в плинтусах
Относительно недавно появился новый и самый низкий способ создания отопления. В этом случае теплоснабжающая конструкция состоит из медных трубок, оребренных пластинами, благодаря которым увеличивается теплоотдача. По ним циркулирует вода.
Трубки прокладывают по периметру комнаты и прикрывают особыми металлическими плинтусами. Подобная отопительная конструкция обладает самыми маленькими размерами. В ширину она составляет 30 миллиметров, а высоту имеет в пределах 100 –200 миллиметров (в зависимости от мощности системы).
Отопление в плинтусах имеет преимущества:
- Большие возможности для воплощения дизайнерских решений в интерьере.
- Равномерное распределение теплых потоков вдоль стен.

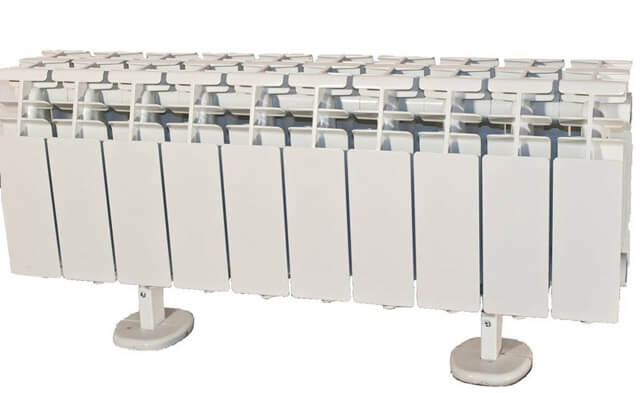

Когда создается в помещении уникальный дизайн, именно низкие радиаторы для витражных окон позволяют правильно и красиво вписать отопительную систему в интерьер.
Виды продукции

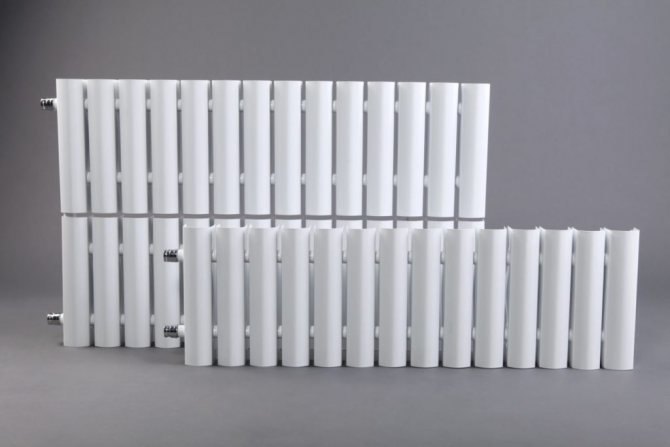

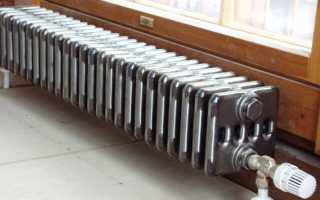

Низкие чугунные радиаторы отопления
Узкие радиаторы отопления подразделяются на несколько видов и отличаются способами подключения.
Такой вид радиаторов отопления для панорамных окон бывает:
- низкий чугунный радиатор;
- напольный радиатор отопления;
- низкий стальной радиатор отопления;
- алюминиевое радиаторное изделие;
- биметаллическая секция.
Бывают однотрубные и в двухтрубные конструкции отопления с различными видами циркуляции. Преимущество низких приборов отопления в том, что они обладают маленьким объемом воды, вследствие этого, способны довольно быстро реагировать на температурные изменения в отоплении.
Размеры данной продукции колеблются от 20 до 50 сантиметров. Самый распространённый вид радиаторов этой категории — это биметаллические устройства.

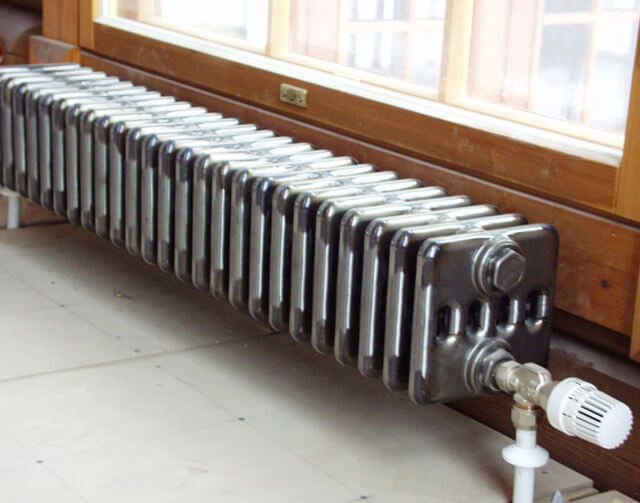

Низкие чугунные радиаторы отопления
У чугунных изделий прочный корпус, это изделие имеет долговечные характеристики и износостойкость. Недостатком таких устройств являются коррозийные свойства сплава при контакте с альтернативными видами жидкостей, для отопления и не самый эстетичный вид.
Еще одной особенностью чугунных радиаторов считается то, что максимальное давление в отопительной системе не должно превышать 9 атмосфер. Поэтому такие устройства невозможно устанавливать в высотных зданиях.
В связи с тем, что производство чугунных радиаторов предполагает на выходе изделие с шероховатой поверхностью, со временем внутренние стенки радиаторов покрываются слоем мусора. И образуется слой, который ослабляет текучесть жидкости внутри системы. Однако, у таких изделий довольно много положительных моментов, например, чугун отлично удерживает тепло и не разрушается под воздействием воды.
Низкие радиаторы отопления для панорамных окон из стали
Металлопрокатные изделия из стали производятся необычным способом, а именно изготовление происходит путём сваривания стальных пластин со стальными трубами. Недостатком такой конструкции является большая тепловая потеря из-за особенностей конструкций.
Для устранения этого нюанса, из стальных пластин конструируют небольшие корпусные радиаторы, при этом отопительная вода проходит не только по трубам радиатора, но и в корпусе металлического устройства. Благодаря такой конструкции теплоотдача агрегата довольно высокая.
Недостатком низкого агрегата считается невысокая прочность при гидравлическом ударе, это объясняется наличием сварных швов и соединений. А также коррозийные особенности стали намного уступают другим материалам, которые применяют при производстве отопительной продукции.
Ещё одним весомым недостатком стальных продуктов является высокая стоимость, что объясняется трудоёмкостью производства, и применением стальных полуфабрикатов, которые должны быть устойчивы к коррозии. Свойства теплообмена схожи с чугунными устройствами.
Низкие алюминиевые радиаторы отопления
Алюминиевые батареи производятся несколькими способами, самым распространенным является литьё алюминиевых радиаторов, а также возможна экструзия либо сваривание алюминиевых пластин. Данный вид изделий довольно высокого качества и отличных физических характеристик. Главное преимущество низких изделий — это небольшой вес и антикоррозийные свойства алюминия.
Способность выдерживать высокое давление в системе отопления воды у алюминиевого радиатора намного выше по сравнению с другими видами низких батарей. Однако, по теплоудержанию данный вид изделий уступает другим материалам. А также алюминиевые изделия по прочности уступают стальным радиаторам. Такие недостатки изделий данной направленности могут привести к протечке отопления.
Низкие радиаторы отопления биметаллические
Такой вид радиаторов является одним из самых распространенных видов батарей. Этот вид изделий имеет отличные характеристики и привлекательный внешний вид. Технологические особенности производства данного изделия соответствуют новейшим разработкам в металлургии.
Биметаллические изделия изготавливаются из специализированного сплава и пригодны к применению в различных условиях, в том числе в оснащении отопительной системы в небоскрёбах и других уникальных строениях, где требуется материал высокой прочности. Длительный срок службы узких биметаллических устройств также весьма велик.
Используя биметаллические батареи можно не беспокоиться о том, что радиаторы испортят уникальный интерьер помещения. Благодаря презентабельному виду данный вид изделий пригоден даже в дизайне первоклассных апартаментов.
Узкий радиатор тоже имеет недостатки, к которым относятся быстрое остывание прибора и довольно высокая стоимость. Однако, небольшие размеры и привлекательный вид компенсируют эти недостатки.
