Стальные радиаторы отопления – это отличное решение, если вы строите загородный дом или хотите сменить отопительную систему в своем коттедже или частном доме. Данный тип обогревательных приборов является самым распространенным для владельцев частных домов. Это можно объяснить тем, что они стоят относительно недорого, а по сравнению с алюминиевыми радиаторами, они обладают более высокими параметрами теплоотдачи. На фото можно увидеть варианты стальных батарей.

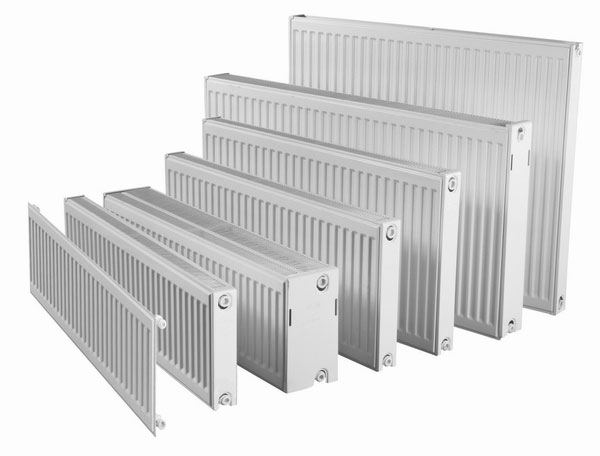

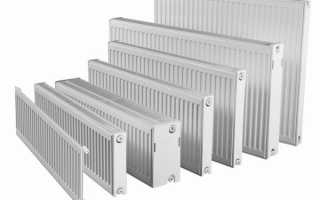

Стальные радиаторы отопления
Общие сведения
Некоторые задаются таким вопросом, на что в первую очередь необходимо обращать внимание при выборе стальных ? Ассортимент стальных обогревательных приборов на сегодняшний день очень разнообразный. С одной стороны, есть из чего выбирать, а с другой стороны большой выбор может вызвать чувство растерянности
Стальные радиаторы, в первую очередь, могут отличаться заводом производителем. Также они могут различаться по цветовой гамме, по размерам, по ценовой категории, по размерам или по дизайнерским особенностям. Стальные радиаторы на сегодня являются вполне достойной заменой чугунным радиаторам, которые еще не так давно лидировали по популярности.
Стальной радиатор – это обогревательное устройство, которое являет собой единую панель прямоугольной формы, изготовленной из двух стальных листов. Эти листы сварены между собой и имеют каналы для воды.
Устройство стального радиатора
Отопительные радиаторы из стали не рекомендуется устанавливать в таких помещениях, где наблюдается повышенный уровень влажности, таким образом, для ванной комнаты они никак не подойдут. На сегодняшний день стальные обогревательные приборы можно увидеть не только в частных домах, но также и в магазинах, в офисах, в загородных коттеджах. Это объясняется их невысокой стоимостью, и в то же время, красивым и стильным дизайном.
Перед тем, как определиться с выбором производителя устройства, необходимо узнать, какой метод изготовления использовался. Правильная методика изготовления предполагает производство самого устройства, его окраску, сбор в блоки и упаковку.
Стоимость стальных радиаторов отопления, в первую очередь, зависит от их показателей мощности и размеров. Иногда одни стальные радиаторы, обладающие аналогичными параметрами, стоят дороже, чем другие, только из-за более раскрученного бренда. Поэтому задумайтесь, стоит ли переплачивать лишние деньги. Разумеется, что отечественные приборы будут стоить несколько дешевле, чем те, которые производятся в Европе. А вот по размерам и рабочим параметрам они могут и не отличаться или отличаться, но не существенно.
Классификация и размеры стальных радиаторов
Для того чтобы подобрать наиболее подходящий радиатор, необходимо принять во внимание следующие нюансы:
- От того, насколько глубоко и низко будет расположен отопительный прибор, зависит более равномерный обогрев всего помещения.
- Необходимо, чтобы радиатор был оснащен таким элементом, как кран Маевского, так как это сделает возможным стравливание лишнего воздуха из системы. Также желательно, чтобы радиатор был оснащен кранами для прерывания воды. Могут возникнуть непредвиденные аварийные ситуации, и такие краны будут весьма кстати.
- Если радиатор отопления устанавливается под окном, то его ширина должна быть не меньше, чем 50-70% от ширины оконного проема.
- Для того чтобы отопительный радиатор был более практичным, можно выбрать такую модель, которая оснащена терморегулятором. Такой элемент может быть как ручным, так и автоматическим.
Требования для установки радиатора отопления
Выбор стальных радиаторов по степени теплоотдачи
Чтобы подобрать оптимальную мощность радиаторов для прогрева помещений, нужно провести некоторые расчеты. Согласно усредненным значениям, для отопления 1 квадратного метра площади комнаты требуется 100 Вт тепловой энергии. Это значение далеко не всегда актуально – необходимая мощность радиаторов зависит от массы параметров, начиная климатическими условиями конкретного региона и заканчивая индивидуальными особенностями здания.
Для получения максимально точных результатов расчета, подходящих под определенную ситуацию, стоит воспользоваться онлайн-калькуляторами. Хорошее приложение позволяет определить необходимую мощность радиаторов с учетом допуска в 10%. Конечно, при нехватке данных на высокую точность расчетов надеяться не стоит, но незначительные отклонения не скажутся негативно на качестве прогрева помещений. Расчеты необходимо проводить для каждой комнаты отдельно.
Для проведения расчетов потребуются следующие данные:
- Площадь помещения;
- Количество наружных стен (некоторые калькуляторы учитывают еще и направление стен, а также влияние движения преобладающих воздушных масс);
- Пиковые значения отрицательных температур в зимнее время;
- Наличие и качество утепления наружных стен помещения;
- Высота потолков;
- Степень утепления пола и потолка;
- Количество окон в комнате и их размеры;
- Наличие выходящих на улицу или балкон дверей;
- Предполагаемая схема установки радиаторов и их особенности.
Заключение
Существует несколько разновидностей стальных отопительных радиаторов, каждый из которых рассчитан на использование в определенных условиях. Выбирая стальные радиаторы отопления, нужно учесть все особенности помещения, провести ряд расчетов и внимательно изучить продукцию представленных на рынке производителей.
Стальные панельные радиаторы отопления
Это приборы, в которых совмещаются функции радиатора и конвектора. Они выпускаются в виде панелей прямоугольной формы различных размеров.
Радиаторы данного вида обладают максимально простой конструкцией. Основу составляют панели-пластины из профилированной стали, которые соединены при помощи сварки. Внутри панели расположены несколько вертикальных каналов продолговатой формы, по которым циркулирует теплоноситель. Теплоноситель нагревает всю поверхность панели.
Читайте также:
Для обеспечения более эффективной теплоотдачи конструкция оснащена рёбрами П-образной формы, выполненные из холоднокатаной тонкой стали. Они устанавливаются к панели с тыльной стороны. За счет этой части конструкции обеспечивается конвекторный обогрев помещения.
Каждый производитель выпускает широкий ассортимент продукции различных типов и размеров. Сегодня на рынке представлены модели следующих размеров:
- длиной — от 300 до 900 мм;
- шириной от 400 до 3000 мм;
- глубина устройства зависит от того, какое количество панелей используется.
Примечание! Одним из основных недостатков панельных радиаторов из стали является их повышенная склонность к загрязнению. Поэтому вместе с приобретением самого радиатора рекомендуется взять грязевые фильтры.
Стальной панельный радиатор под окном.
Существуют приборы с различными вариантами подключения: нижним, боковым и универсальным. Каждый из этих видов подключения обладает своими плюсами. Основным преимуществом нижнего подключения является то, что вся обвязка радиатора скрыта внизу и практически не видна, что не портит интерьер помещения (в отличии от бокового подключения, у которого краны и трубы находятся на виду).
В зависимости от модели, стальные радиаторы панельного типа могут обладать различными характеристиками:
- Максимальная температура теплоносителя 110-120°C.
- Рабочее давление: при толщине стенки 1,2 мм — до 9 атмосфер (опрессовочное до 13,5 атм); при толщине 1,4 мм – до 10 атм (опресовочное до 15 атм). Приборы гарантированно разрушаются при давлении 25 атм (согласно заводским испытаниям ОАО НИТИ «Прогресс», производящим радиаторы марки «Prado»). Из-за неспособности выдерживать более высокое давление, не рекомендуется использовать приборы данной группы в многоэтажных домах с центральным отоплением, где присутствуют мощные гидроудары.
В зависимости от комплектации стальные панельные радиаторы отопления подразделяются на несколько типов:
Тип 10.
Тип 10 — однорядный прибор без конвекторных ребер
-
Читайте также:
Тип 11.
Тип 11 — однорядный прибор с конвекторными ребрами
Тип 20.
Тип 20 — двухрядный прибор с решеткой для выхода теплого воздуха, но без конвекторных ребер.
Тип 21.
Тип 21 (также его называют 12 типом) — двухрядный прибор с одной панелью конвекторных ребер и решеткой для выхода теплого воздуха.
Тип 22.
Тип 22 — двухрядный прибор с двумя панелями конвекторных ребер и решеткой для выхода теплого воздуха.
Тип 30.
Тип 30 — трехрядный прибор с решеткой для выхода теплого воздуха, но без конвекторных ребер.
Тип 33.
Тип 33 — трехрядный прибор с тремя панелями конвекторных ребер и решеткой для выхода теплого воздуха.
Преимущества стальных радиаторов панельного типа
- Длительный ресурс работы (более 25 лет).
- Возможность функционирования с любыми котлами.
- Нет таких жестких ограничений по теплоносителю, которые есть у алюминиевых радиаторов. Уровень рН должен быть в пределах 8,5 – 9,5, жесткость до 7, кислород не более 0,02 мг/кг воды, железо не более 0,5 мг/л., однако в теплоносителе не должно быть агрессивных составляющих.
- Современные панельные стальные батареи отопления имеют привлекательный внешний вид, они способны не только согревать помещение, но и стать для него настоящим украшением.
- Установку при желании можно выполнить самостоятельно, в этом нет ничего сложного, все необходимое для монтажа (дюбеля, саморезы, крепеж) присутствует в комплекте поставки. К тому же, практически каждый производитель предлагает инструкции с описанием каждого шага монтажа.
Недостатки
- Высокая чувствительность панельных моделей к гидроударам в местах сварных швов. Радиатор может лопнуть или деформироваться при опрессовке.
Важно! Неспособность «держать» гидроудары делает невозможным установку стальных панельных радиаторов в многоквартирных домах. В основном их монтируют в частных домах и на дачах.
. Повышенная склонность к коррозии. Часто лакокрасочное покрытие является не устойчивым и если батарея сделана не качественно, то она начинает шелушиться уже спустя несколько лет эксплуатации.
- Повышенная склонность к коррозии.
- Часто лакокрасочное покрытие является не устойчивым и если батарея сделана не качественно, то она начинает шелушиться уже спустя несколько лет эксплуатации.
Рекомендуем: Коаксиальная труба для газового котла: виды, особенности и схемы монтажа
Лучшие трубчатые стальные радиаторы
Серия радиаторов Arbonia 2180
Элегантная серия трубчатых стальных радиаторов отопления от немецкого бренда, подходящая для помещений с высокими потолками.
Характеристики модельного ряда
Серия трубчатых стальных радиаторов выпускается с 6, 8 или 10 секциями. Доступна боковая или нижняя подводка. По цвету производитель предлагает два варианта: белые или металлик. Высота конструкции 1800 мм. Длина секции 45 мм. Модель на 6 секций выдает 990 Вт мощности, весит 16 кг. Самая большая радиаторная батарея на 10 секций работает с мощностью 1650 Вт и имеет массу 26 кг. Все радиаторы серии выдерживают рабочее давление 10 атм с опрессовочным 15 атм. Максимальная температура жидкости разрешена до 120 градусов. Производитель дает гарантию на товар 3 года.
Конструктивные особенности
- главная особенность модельного ряда в строго вертикальном исполнении;
- радиаторы имеют двухтрубную конфигурацию;
- возможна нижняя или боковая подводка;
- наружная резьба для подключения ¾ дюйма;
- глубина конструкции 65 мм;
- межосевое расстояние 1730 мм.
Серия радиаторов Purmo LaserLine 2180
Красивые двухтрубчатые стальные радиаторы от финского бренда. Серия представлена 8 моделями и может быть окрашена в один из 9-ти цветов, включая черный, синий, серый или красный.
Характеристики модельного ряда
Серия трубчатых радиаторов содержит модели с 4, 5, 6, 8, 9, 10, 12 и 14 секциями. Ширина самой компактной составляет 200 мм. У нее отопительная мощность находится на уровне 668 Вт. Вес такой модели 11 кг. У самого большого радиатора ширина достигает 700 мм, а мощность обогрева 2338 Вт. Но весить такой радиатор будет 39 кг. На всю продукцию производитель дает гарантию 10 лет. При испытаниях используется опрессовочное давление 18 бар, что разрешает применять рабочее на уровне 12 атм. Температура жидкости допускается до 120 градусов.
Конструктивные особенности
- форма радиаторов вертикальная, но края имеют закругление, поэтому модель придает больше уюта помещению и вписывается в любой интерьер;
- боковой тип подключения (левостороннее и правостороннее);
- расстояние между штуцерами 1735 мм;
- глубина секции 63 мм;
- высота всех моделей стандартна и составляет 1800 мм.
Серия радиаторов Arbonia 2057
Не высокие стальные немецкие радиаторы для установки под окна. Выделяются небольшой глубиной, поэтому не торчат из-под подоконников.
Характеристики модельного ряда
Серия трубчатых радиаторов представлена в более 20 вариантах, где покупатель может приобрести модели от 3-х до 30-ти секций. Компания даже выпускает отдельные секции, поэтому радиатор можно дорастить в случае необходимости. Мощность обогрева каждой секции составляет 67 Вт. Весит секция 500 г и имеет размеры 570х45х65 мм. Опрессовочное давление достигает 15 атм, поэтому в обычной эксплуатации допускается постоянная нагрузка 12 атм. Производитель дает гарантию на товар 10 лет. Разрешается использование теплоносителя с кислотностью рН 7.5 и температурой не выше 120 градусов.
Конструктивные особенности
- серия примечательна узкими трубками, что посодействовало сокращению глубины корпуса до 65 мм;
- возможна как нижняя, так и боковая подводка;
- расстояние между штуцерами 500 мм;
- диаметр резьбы подключения ½ дюйма.
Серия радиаторов Zehnder Charleston 2056
Радиаторы данной серии состоят из двух вертикальных стальных труб, выполненных в виде прямоугольного профиля. Это придает им элегантности и выделяет на фоне большинства товаров конкурентов.
Характеристики модельного ряда
Данная серия стальных радиаторов выпускается с 8, 10, 12, 14, 16 секциями. Максимальный показатель достигает 32 единицы. Параметры каждой секции составляют 48х56 мм с глубиной 62 мм. Конструкция выполнена из малоуглеродистой стали и весит 890 г. Поверхность радиатора окрашивается порошковыми красками по RAL, где доступно 9 вариантов цветов. Опрессовочное давление составляет 16 бар. Рабочий показатель находится на уровне 12 атм. Производитель допускает температуру теплоносителя 120 градусов.
Конструкция панельных радиаторов
Радиатор может иметь различную конструкцию и состоять из одной, двух или трех панелей, каждая из которых изготавливается из двух стальных штампованных металлических пластин, сваренных между собой по контуру. При штамповке в пластинах образуются вертикальные каналы, которые будут являться путем для прохождения теплоносителя. Пластины соединяются роликовой сваркой в готовые панели. Если панелей несколько, то они соединяются между собой с помощью патрубков. Чтобы теплоотдача была максимальной, между панелями (или, если она одинарная – то сзади нее) дополнительно могут прикрепляться пластинчатые конвекторы.
Типовая схема внутреннего устройства панельных радиаторов
Если радиатор состоит из нескольких панелей, то часто по боковым сторонам зазоры между ними закрываются решетками-кожухами.
Классификация стальных панельных радиаторов
Существует специальная классификация панельных радиаторов, которая выражается двузначным числом. Это очень удобно, так как по наименованию конкретной модели подобным образом сразу показывается, какое количество панелей и конвекторов составляют общую конструкцию.
Для примера – взгляните на следующую таблицу:
Классификация стандартных по размеру панельных радиаторов.
Длина может изменяться в зависимости от модели.
Тип радиатораМиниатюра — внешний вид в различных проекцияхОписаниеМонтажные габариты выпускаемых моделей
| Монтажная высота в мм | Монтажная длина в мм | Монтажная ширина в мм | |||
| 10 | Однорядный радиатор, не имеющей конвектора и облицовки | 305-905 | 405-3005 | 63 | |
| 405-2605 | |||||
| 11 | Однорядный радиатор с одним конвектором и облицовкой | 305-905 | 405-3005 | 63 | |
| 405-2605 | |||||
| 12 | Двухрядный радиатор с конвектором и облицовкой | 305-905 | 405-3005 | 66 | |
| 405-2605 | |||||
| 20 | Двухрядный радиатор без конвектора с пропускающей воздух решеткой | 305-905 | 405-3005 | 102 | |
| 405-2605 | |||||
| 21 | Двухрядный радиатор, имеющий одним конвектор и закрытый кожух. | 305-905 | 405-3005 | 102 | |
| 405-2605 | |||||
| 22 | Двухрядный радиатор, имеющий два конвектора и облицовку. | 305-905 | 405-3005 | 102 | |
| 405-2605 | |||||
| 30 | Трехрядный радиатор без конвекторов и облицовки | 305-905 | 405-3005 | 157 | |
| 405-2605 | |||||
| 33 | Трехрядный радиатор с тремя конвекторами и облицовкой | 305-905 | 405-3005 | 157 | |
| 405-2605 | |||||
Понятно, что от конструкции радиатора напрямую зависят функциональные возможности и теплоотдача. Например, тип 10, в связи с отсутствием конвекторов, способен только к прямой теплопередаче от поверхности и, в какой-то степени, к тепловому излучению. А вот установленные на панелях конвекторы способствуют созданию мощных конвекционных восходящих потоков разогретого воздуха, и помещение прогревается значительно быстрее и эффективнее.
При выборе подобных радиаторов нужно учесть ещё несколько моментов:
- Верхний критический температурныйпредел для теплоносителя, предусмотренный для панельных радиаторов, не более 110 градусов. При стабильной стандартной температуре в центральной отопительной системе в 70 градусов, батареи прослужат длительный срок.
- Рабочее давление должно быть не более 1,0 МПа (10 бар), иначе конструкция может не выдержать и дать течь. В центральной системе отопления рабочим обычно является давление 9 бар, но если случаются гидроудары, то не исключены скачки до 11÷12 бар, а это уже становится опасным для панельных радиаторов. Давление при проведении заводских испытаний — 1,3 МПа (13 бар) — это максимально возможное давление для панельных радиаторов.
Мощность и размеры радиаторов
Производители предусмотрели различные весьма внушительный размерный диапазон для панельных радиаторов, как в высоту, так и в ширину, поэтому их можно подобрать под любую нишу в стене, под любое окно, или просто на стену – под любой стиль интерьера. Практически плоский или же имеющий определенную толщину корпус может иметь высоту от 300 до 900 мм, а длину от 400 до 3000 мм.
Мощность радиатора зависит и от его конструкции, и от размера
Учитывая место установки и желаемую мощность, которая должна быть выбрана в зависимости от обогреваемой площади, выбираются нужные модели радиаторов и их количество.
Для примера — таблица мощности самых востребованных типов радиаторов, в зависимости от их размеров:
VKO 11 — одна греющая панель + один конвекторный элементVKO 21s — две греющие панели + один конвекторный элементVKO 22 — две греющие панели + два конвекторных элемента
| Высота в мм | 300 | 450 | 500 | 600 | 300 | 450 | 500 | 600 | 300 | 450 | 500 | 600 |
| Длина в мм | Мощность радиаторов Вт | |||||||||||
| 400 | 265 | 382 | 420 | 495 | 370 | 513 | 559 | 650 | 476 | 656 | 715 | 832 |
| 600 | 398 | 574 | 630 | 742 | 555 | 770 | 839 | 976 | 714 | 984 | 1072 | 1247 |
| 800 | 531 | 765 | 840 | 989 | 740 | 1026 | 1119 | 1301 | 952 | 1312 | 1430 | 1663 |
| 1000 | 663 | 956 | 1051 | 1236 | 925 | 1283 | 1398 | 1626 | 1190 | 1641 | 1787 | 2079 |
| 1200 | 796 | 1147 | 1261 | 1484 | 1110 | 1539 | 1678 | 1951 | 1428 | 1969 | 2145 | 2495 |
| 1400 | 929 | 1338 | 1471 | 1731 | 1295 | 1796 | 1958 | 2277 | 1666 | 2297 | 2502 | 2910 |
| 1600 | 1061 | 1529 | 1681 | 1978 | 1480 | 2052 | 2237 | 2602 | 1904 | 2625 | 2860 | 3326 |
| 1800 | 1194 | 1721 | 1891 | 2225 | 1665 | 2309 | 2517 | 2927 | 2142 | 2953 | 3217 | 3742 |
| 2000 | 1327 | 1912 | 2101 | 2473 | 1850 | 2566 | 2797 | 3252 | 2380 | 3281 | 3575 | 4158 |
| 3000 | 1990 | 2868 | 3152 | 3709 | 2774 | 3848 | 4195 | 4878 | 3570 | 4922 | 5362 | 6236 |
А какую тепловую мощность радиаторов необходимо обеспечить для конкретного помещения, в зависимости от его площади и от специфических особенностей дома – в специальной статье нашего портала.
Кроме того, можно воспользоваться специальным калькулятором, который разработан специально для подсчета требуемой тепловой мощности радиаторов:
Способы подключения радиаторов
Панельные радиаторы могут быть врезаны в контур боковым или нижним подключением — это зависит от конструкции выбранной модели. Поэтому это обстоятельство также нужно предусмотреть при приобретении батарей.
Примерная схема установки с нижним подключением
Боковое подключение может выполняться с левой или правой стороны панели, и сам процесс соединения батареи и трубы контура осуществляется достаточно легко.
Более универсальными считаются радиаторы с нижним подключением, так как они снабжены термостатическим регулятором, который дает возможность устанавливать в помещении определенную температуру.
Термостатические регуляторы при разных способах подключения
Кроме этого, если планируется установка батарей с подключением снизу, трубы отопительной системы могут быть спрятаны в стену.
Боковое соединение радиатора с трубой, дополненное термостатом
Маркируются панельные радиаторы, подключающиеся снизу, значком «V», и имеют более высокую стоимость, нежели те, которые подключаются с одной из сторон батареи.
Критерии выбора радиаторов отопления
Чтобы правильно определить, какие батареи лучше выбрать для конкретного места установки, необходимо учесть некоторые важные факторы:
- Информацию о максимальном давлении и температурном режиме в центральной системе отопления в конкретном населенном пункте. От этих данных будет зависеть, какие параметры должны иметь радиаторы.
- Стойкость конструкции радиатора и материала к качеству и температуре теплоносителя.
- Необходимую тепловую мощность для конкретного помещения — это необходимо знать для точного расчета количества радиаторов и их размерных параметров. Расчеты могут быть проведены по площади или объему помещений. Удобный и точный способ расчета будет предложен читателю в конце данной публикации.
- Дизайнерское оформление радиаторов тоже является немаловажным критерием, так как эти отопительные приборы могут поддержать выбранный дизайнерский стиль, или, наоборот, испортить внешний вид комнаты.
Комплектация и способы монтажа
Панельные батареи, имеющие боковое подключение, не нуждаются в комплектации, у них уже есть в наличии внутренняя резьба, в которую можно вмонтировать трубу или кран. Но, несмотря на это, их, как правило, продаю с заглушками и краном Маевского.
Радиаторы с нижним подключением в своей конструкции имеют два патрубка и розетку, поэтому для их монтажа дополнительная комплектация не нужна
Что же касается стандартных устройств с базовой установкой, то во время их приобретения важно проверить, чтобы в коробке имелся напольный крепёж, ручной воздухоотводчик и заглушка. Независимо от вида радиатора, во время его подключения не обойтись без шаровых кранов и специальных регулирующих вентилей
Благодаря этим деталям происходит регулировка потока.
Во время установки батарей с нижним подключением также используют мультифлексы или отдельные запорные узлы.
Мультифлексы бывают как угловыми, так и прямыми. Они напрямую стыкуются с радиатором и трубопроводом, изготовленным из различного материала. Благодаря этим аксессуарам прибор можно снимать, оставляя при этом станцию в рабочем состоянии. Что же касается способов монтажа, то они определяются индивидуально, учитывая материал труб. Для полипропиленовых труб хорошо подходят шаровые краны, и крепёж осуществляется при помощи сварки. Если же трубопровод металлопластиковый, то нужно учесть, что в нем могут иметься прессовые или фитинговые трубы.
Рекомендуем: Установка теплого электрического пола
Первый вид просто скручивают гайками, а второй сдавливают специальными клещами. Помимо этого, радиатор можно также подключить с помощью клапанов с евро конусом.Обычно процесс монтажа не занимает много времени. Вначале разбирают кран, затем штуцер с накидной гайкой вворачивается в батарею и стыкуется. Чтобы выполнить работу качественно, нужно иметь под рукой специальный ключ для американки. По окончанию установки все резьбовые соединения необходимо уплотнить прокладкой.
Важнейшие характеристики стальных радиаторов
Теплоотдача
С отдачей тепла дела обстоят совсем неплохо – показатель теплоотдачи варьируется от 1200 до 1800 ватт и даже более. Зависит этот параметр от габаритов радиатора, его марки и типа конкретной модели. Заметим, что большим плюсом данных приборов является малая инерционность. Они очень быстро нагреваются и начинают отдавать тепло помещению.
Сам процесс отдачи тепла у них происходит двумя путями — это непосредственное излучение тепла и передача тепла путем конвекции.
Рабочее давление
Максимальное рабочее давление у данного вида радиаторов колеблется в пределах от 6 до 10 атмосфер для пластинчатых радиаторов. Этот параметр ограничен из-за такого свойства стали, как пластичность. Впрочем, радиаторы трубчатого типа могут выдержать большее давление – от 8 до 15 атмосфер. Все это означает, то, что стальные радиаторы не могут использоваться в системах централизованного отопления. Они не смогут выдержать давления центральной теплосети.
Качество теплоносителя
Важной деталью является то, насколько «нежным» будет радиатор относительно качества теплоносителя. Для стали это настоящий камень преткновения – ведь она так легко ржавеет при соприкосновении воздуха с водой. Однако изготовители не сдаются – они стараются преодолеть эту проблему. Наносят специальные внутренние покрытия для защиты. Но, к сожалению, борьба эта часто заканчивается победой коррозии. Поэтому радиаторы из стали лучше не ставить в квартире многоэтажного дома. Летом воду сольют, и ржавчина начнет есть радиаторы.
Температура теплоносителя
Максимальная температура горячей воды, которую могут выдержать стальные батареи – от 110 до 120 градусов.
Межосевое расстояние.
Стальные радиаторы могут иметь как боковое так и нижнее подключение. Межосевое расстояние важно для радиаторов именно с боковым подключением. Оно определяет на каком расстоянии верхний коллектор находится от нижнего. Это необходимо учитывать при монтаже радиатора. Стальные панельные радиаторы в зависимости от модели, типа и производителя могут иметь межосевое расстояние равное высоте радиатора минус 50 — 70 см. У трубчатых стальных радиаторов межосевое расстояние колеблется п в пределах от 120 мм до 2930 мм.
Габаритные размеры
Теперь пару слов можно сказать о внешних параметрах, в частности, о размерах. По длине радиаторы панельного типа могут достигать 3-х метров, высота их – от 20 до 90 сантиметров. Трубчатый радиатор можно сделать практически любой длины, а глубина его ограничена размером 22,5 сантиметрами. Высота варьируется от 19 до 300 сантиметров.
Толщина стали.
На этот показатель мало кто обращает внимания, однако производители для изготовления стальных радиаторов используют сталь различной толщины. Данный показатель может изменяться от 1,15 до 1,25 мм. Понятно, что чем толще сталь тем лучше.
Долговечность
Благодаря материалу изготовления – прочной и надежной стали – эти радиаторы способны прожить долгую жизнь, не подводя своих хозяев. Особенно хорошо служат качественные изделия с толстыми стенками (0,12-0,15 сантиметра), выпускаемые надежными и ответственными за свою продукцию брендами.
Удобство монтажа
Монтаж данных отопительных приборов не очень сложен. Причем очень удобно, что есть возможность выбрать радиатор панельного типа с подключением как сбоку, так и снизу. В последнем случае и трубы могут быть спрятаны под полом, и датчик температуры подключен сразу к радиатору. А панели самого радиатора могут быть соединены последовательно или параллельно – в продаже можно встретить оба вида моделей.
Радиатор панельного типа с нижней системой подключения.
Типы радиаторов из стали, исходя из их конструкционных особенностей
Стальные батареи отопления могут быть двух типов:
- Трубчатые радиаторы;
- Панельные радиаторы.
Панельные стальные отопительные приборы – это своеобразная панель, которая устанавливается на пол или крепится к стене. Такие металлические радиаторы отопления обладают более эстетичным внешним обликом и у них более высокие показатели теплоотдачи.
Изготавливаются панельные радиаторы по следующей схеме: панель таких приборов сварена из двух пластин, между этими пластинами происходит циркуляция теплоносителя. Обычно пластины имеют в толщину от 1,2 до 1,5 мм. Для соединения данных пластин используется точечная сварка.
Какие стальные радиаторы отопления лучше: установка и сборка
Стальные панельные радиаторы
Среди преимуществ панельных стальных радиаторов можно выделить возможность выбора прибора с наиболее подходящими для вас размерами.
Панельные радиаторы, в свою очередь, могут различаться по способу подключения к отопительной системе. Существует три способа подключения стальных панельных отопительных приборов:
- Боковое подключение;
- Нижнее подключение;
- Универсальное подключение.
Варианты подключения отопительных приборов
В случае нижнего подключения отопительный прибор должен быть оснащен термостатическим вентилем встроенного типа. На этот вентиль можно будет монтировать терморегулятор. Благодаря такому прибору, как терморегулятор, можно поддерживать наиболее удобную для вас температуру.
Более дешевыми считаются металлические батареи отопления с боковым типом подключения. В данном случае можно использовать и естественную циркуляцию теплоносителя в системе отопления. К тому же, такое подключение не такое заметное, как нижнее.
Радиаторы, изготовленные из нескольких панелей, обладают более высокой теплоотдачей. Данная конструкция позволяет передавать тепло только к плоскостям внешнего типа, поэтому к их внутренним поверхностям прибора можно приварить пластины П-образной формы. Благодаря этому можно увеличить поверхность, которая будет отдавать тепло.
Трехпанельные стальные радиаторы
Однако у трехпанельных радиаторов есть и некоторые минусы. В первую очередь, это касается их веса. По весовой категории подобные устройства могут догнать чугунные батареи, которые довольно тяжелые. Кроме того, для такого прибора потребуется больший объем воды, поэтому эффективность терморегулирования значительно снизится. По толщине такие радиаторы обходят даже чугунные приборы, так как в толщину они могут иметь до 160 мм. Еще одним минусом можно назвать тот факт, что внутреннюю область панельного радиатора немного сложнее очистить от грязи.
Панельные радиаторы отопления
Трубчатые радиаторы отопления стальные по своему внешнему виду чем-то напоминают чугунные батареи.
Трубчатые радиаторы больше всего подходят для строений административного типа или домов с одним или несколькими этажами. Трубчатые радиаторы способны выдержать рабочее давление не более, чем в 8-10 атмосфер. Толщина их стенок варьируется от 1,3 до 1,5мм. В высоту такие устройства могут достигать 300 см. Трубчатые стальные радиаторы, в свою очередь, могут быть таких типов, как секционные или несекционные.
Трубчатые стальные радиаторы отопления
Как выбрать панельные радиаторы отопления
Многим покупателям может показаться, что предлагаемые на рынке панельные радиаторы отопления очень похожи. На самом деле они имеют немало различий. Прежде чем сделать выбор, следует обратить должное внимание на следующие их особенности:
- Маркировка
- Число панелей
- Метод подключения
- Производительность
- Комплект
Стальные панельные или трубчатые радиаторы
Панельные стальные радиаторы
Конструкция представляет собой панель, наполненную теплоносителем, и гофрированный металлический лист, соприкасающийся с ней, для ускоренного отведения тепла (лист металла увеличивает площадь теплоотдачи). Устройство работает двумя способами, совмещая их. Тепло от панели отдается окружающему воздуху, а его проход через оребрение запускает естественную конвекцию в помещении.
Стальной панельный радиатор отопления в разрезе.
Это позволяет быстрее нагреть комнату, но содействует большему передвижению пыли. Конструктивно такие радиаторы могут иметь одну панель и один ряд оребрения, по две единицы каждого элемента или по три, что обозначается типом 11, 22 или 33. Встречаются иные комбинации этой системы: 10, 20, 21, 30, 31 или 32. Чем больше количество панелей с горячим теплоносителем, тем лучше теплообмен. Увеличение оребрения повышает силу конвекции горячего воздуха.
Панельный радиатор — тип 11.
Панельный радиатор — тип 22.
Панельный радиатор — тип 33.
Плюсы стальных радиаторов панельного типа
- малый вес;
- хорошая теплоотдача;
- доступная стоимость.
Минусы стальных радиаторов панельного типа
- невысокую устойчивость к ударам гидравлического давления;
- низкую инерционность (быстро остывают после отключения котла);
- появление пыли в воздухе от конвекции.
Трубчатые стальные радиаторы
Эта категория визуально похожа на чугунные батареи, но поскольку здесь толщина стенок 1.2-1.5 мм, то они получаются гораздо тоньше и эстетичнее, в отличие от громоздких радиаторов из тяжелого металла. В основе конструкции находится нижний и верхний коллектор, соединенный вертикальными стальными трубами. Их может быть две, три или четыре в каждой секции, что увеличивает объем теплоносителя и площадь для теплообмена.
Стальной трубчатый радиатор.
Часто конструкцию можно расширить за счет добавления дополнительных секций, если нынешнего количества окажется недостаточно для обогрева конкретного помещения. В панельных типах такого сделать нельзя. Такой тип батарей не создает сильную конвекцию.
Плюсы трубчатых стальных радиаторов
- устойчивость к гидроударам;
- длительный срок службы;
- более привлекательный вид;
- меньшая глубина корпуса;
- возможность доращивания или укорачивания.
Минусы трубчатых стальных радиаторов
- более высокую стоимость;
- увеличенный вес;
- могут потечь между секциями.
Маркировка
Всю основную информацию о предлагаемых на рынке радиаторах панельного типа можно узнать, если посмотреть на маркировку. Она, как правило, содержит в себе следующие обозначения:
- Первая цифра – количество панелей
- Вторая цифра – количество плоскостей, содержащих ребра
- Первая буква названия (С – Purmo, I – Integral, К – Kompakt и т. д.)
- Обозначение типа подключения к трубной магистрали (C – боковое, V – нижнее)
Многие производители стремятся указать дополнительную полезную информацию, среди которой высота и длина панелей.
Количество панелей
Количество панелей – очень важный показатель, так как он в первую очередь влияет на мощность изделия. Распространение получили радиаторы трех типов:
- С одной панелью (толщина – около 6 см)
- С двумя панелями (толщина – 10-14 см)
- С тремя панелями (толщина – 15-18 см)
Если сравнивать все три типа панельных радиаторов одинаковой мощности, больше всех тепла в помещение отдадут однопанельные изделия. Причина кроется в том, что обе их поверхности активно взаимодействую с окружающими воздушными потоками. Также они требуют гораздо меньше свободного пространства под подоконником.
Двухпанельные радиаторы, как правило, мощнее однопанельных. Однако различается данная характеристика примерно в 1.7 раз. Дело в том, что мощность дополнительной панели, как правило, составляет всего 65-70% от лицевой.
Трехпанельные приборы отопления наиболее мощные, но при этом самые большие. В частных домах или квартирах, как правило, они не устанавливаются, так как характеризуются большим гидростатическим сопротивлением
Пример расчета необходимой мощности радиатора
Чтобы не прогадать с эффективностью отопления, важно заранее высчитать, какой мощности должен быть радиатор, чтобы этого хватило на обогрев конкретного помещения.
Приведем формулу расчета:
P=V*B*40+To+Tд.
Разберемся в представленных значениях:
- P — это мощность радиатора, которую нам необходимо определить, подставляя другие величины.
- V — площадь помещения.
- B — высота потолков в комнате.
- 40 кВт — примерная мощность отопления, необходимая для обогрева 1 м³.
- То — неизбежные потери тепла на окнах, где один стандартный проем забирает около 100 Вт.
- Тд — аналогичные потери, происходящие на дверях. На одной створке может теряться до 150-200 Вт.
Теперь считаем. Есть спальня с площадью 15 м², в которой одно стандартное окно и одна дверь. Какой радиатор купить для такой комнаты?
15 м²*2.5 м (высота потолков)*40+100+200=1800 Вт. Именно с такой минимальной мощностью необходимо искать радиатор среди панельных или трубчатых вариантов. Если точного значения нет, то выбор отдают в пользу большего.
Почему так важна сертификация радиаторов
Независимо от места покупки товара, будь то интернет-магазин, торговый центр или рынок, важно проверить сертификат. Его можно попросить у продавца-консультанта или ознакомиться на страничке с описанием. Наличие сертификата означает, что изделие соответствует ГОСТ, а его заявленные характеристики настоящие.
С лета 2021 года прохождение сертификации стало обязательным для этой категории продукции, поэтому его отсутствие сразу должно отпугнуть от подозрительного товара, хоть и под именитым брендом.
При сертификации радиаторов проверяется:
- соответствие заявленной теплоотдаче по мощности;
- толщина стальных стенок (должна быть не менее 1.2 мм);
- выдерживание номинального и максимального давления.
Основные типы радиаторов отопления
В продаже представлено немало различных типов радиаторов, и поэтому целесообразно, в ознакомительных целях, несколько слов об основных разновидностях:
- Чугунные батареи. Этот тип теплообменных приборов может иметь различный внешний вид — усовершенствованные, с гладкими внешними и внутренними поверхностями, с ретро или современным дизайном, а также батареи со знакомыми для всех формами и характеристиками, МС-140. Несмотря на то что появилось немало новинок из других материалов, чугунные радиаторы не теряют своей популярности, так как славятся своей надежностью и долговечностью, а также высокой теплоотдачей.
- Алюминиевые радиаторы имеют современный внешний дизайн. Они легки по весу, несложны в установке и экономны в использовании теплоносителя, а значит, и в расходе энергоресурсов для их нагрева. Тонкие стенки этих батарей быстро прогреваются и отдают тепло в помещения. Есть у этих приборов и свои характерные особенности, поэтому о них можно сказать, что подходят они в большей мере для установки в автономную отопительную систему, где нет резких перепадов температур, гидроударов и даже незначительных скачков давления в контуре.
- Биметаллические радиаторы изготавливаются из двух видов металла — это сталь и алюминий. Конструкторы при разработке максимально использовали положительные качества этих материалов, поэтому внутренние каналы изготовлены из стального сплава, стойкого к барическим нагрузкам, а алюминий – это отличный проводник тепла. Комбинация этих материалов дает высокие результаты, поэтому биметаллические батареи отопления пользуются спросом владельцев, как квартир в многоэтажках, так и частных домов. Но полностью раскрывают свои потенциальные возможности биметаллические радиаторы именно при высоких показателях нагрева, что больше свойственно центральным системам отопления.
- И, наконец, стальные радиаторы. Подробная информация о характеристиках и типах этих приборов отопления будет рассмотрена ниже.
Какие производители достойны доверия
Сегодня на рынке можно увидеть множество панельных радиаторов отопления как отечественных, так и зарубежных марок.
Наиболее востребована продукция следующих компаний:
Kermi
Приборы этого бренда отличает высокое качество и уникальное лаковое покрытие, сделанное по особой рецептуре. Они могут использоваться как в одно- , так и в двухтрубной системе отопления.
Имеют нижнее подключение. Оснащены режимом сбережения энергии. В производстве применяется новейшая технология Therm X2.
De’Longh
Оборудование данной марки приятно поражает своими характеристиками – оно может выдержать давление до 8,7 бар и температуру до 110 градусов по Цельсию.
Изделия линейки «Standart» имеют боковое подключение, а «Universal» — нижнее, причём они оснащены температурным регулятором.
Purmo
Радиаторы Purmo производят из высококачественной стали холодного проката. Цветовое решение – белый тон. Предел по температуре — 95°С, по давлению – 10 бар.
Korado
Фирма выпускает батареи как с 1, так и с 2 и 3 панелями. Широкий ассортимент расцветок, 10 типов дизайна, небольшой объём теплоносителя, удобство кронштейнов – это малая часть достоинств приборов Korado.
В заключение отметим, что на каком бы производителе вы бы не остановились, важно грамотно осуществить подключение отопительного оборудования, ничего не перепутать при установке патрубков и кранов, и удостовериться, что выбранный прибор способен выдержать давление отопительной системы.
Daylux
Турецкие батареи отопления Daylux обладают наилучшими потребительскими качествами. Производственные мощности обеспечивают возможность производить большой ассортимент продукции и постоянное наличие всех типов, высот и способов подключения батарей.
Турецкие радиаторы отопления Дэйлюкс имеют ряд преимуществ:
- Во-первых, компания производит свои модели только из холоднокатаной листовой стали высокого качества. Применение современных технологий обеспечивает качество соединений сварки, которые являются основой долгого срока службы батарей.
- Во-вторых, несколько этапов покраски делают защиту от ржавления надёжной и обеспечивают гладкую поверхность. Применяется метод Катафореза.
- В-третьих, выпускаемая продукция имеет широкий номенклатурный ряд и два вида подключения (сбоку и снизу).
- Батареи обладают низкой тепловой инерционностью. Они компактны и при этом характеризуются высокой теплоотдачей.
Pekpan
Pekpan – это турецкая компания, начавшая свою историю и выпуск батарей отопления с 1972 года. Уже к середине восьмидесятых производитель стал лидером в области выпуска приборов отопления для дома.
Турецкие радиаторы отопления Пекпан стальные имеют деления на типы 11, 21, 22, 33. Поэтому без проблем можно подобрать батарею под любую площадь.
Обогревательные устройства отлично подходят для загородного дома. Стальные батареи имеют особенный привлекательный дизайн, их монтаж не вызывает сложностей. Могут быть с боковым подключением, с нижним. Радиаторы функционируют без сбоев в системах с принудительной циркуляцией теплоносителя.
Стальные панельные радиаторы отопления Pekpan тип 22
Viadrus
Чешские чугунные радиаторы отопления Viadrus стали известны в 1890 году. Компания стабильно развивается и совершенствуется, поэтому вместе со своей продукцией занимает лидирующие позиции на рынке теплотехники.
Радиатор чугунный Viadrus BOHEMIA
Чешские чугунные радиаторы отопления отличаются долговечностью, устойчивостью к коррозии, что особенно важно для центрального отопления. Устройства имеют разнообразный дизайн секций, долго держат накопленное тепло после отключения источника тепла.
Обогревательные батареи Виадрус созданы для отопительных систем с естественной и принудительной циркуляцией теплоносителя с температурой до 130 °С и максимальным избыточным давлением 16 атм.
В модельном ряду радиаторов компании можно увидеть серии «Термо», «Стиль», «Калор 3», «Калор», «Богемия», «Диана», «Хеллас», «Атена», «Виндсор».
Популярностью у потребителей пользуются также немецкие и итальянские радиаторы отопления.
Lammin
Компания Lammin является ведущим поставщиком инженерного оборудования для систем водоснабжения и отопления. В переводе с финского языка lammin означает «тёплый».
Основным направлением производства фирмы являются радиаторы отопления Lammin. Отзывы об обогревательных батареях в основном хорошие. Пользователи отмечают их надёжность, хорошую стойкость к коррозии и рациональное соотношение цены и качества.
Радиаторы имеют высокотехнологичную окраску. При производстве используется двухступенчатая технология покраски с применением специальной технологии подготовки поверхности. Первый слой краски наносится способом анафореза, второй – напылением эпоксидной эмали высокого качества на основе полиэстера. Применяется белый цвет RAL 9016.
Радиаторы отопления Ламмин из Финляндии имеют уникальный состав сплава, что говорит о высокой прочности обогревательных батарей и их долгом сроке службы. Они имеют большую теплоотдачу, так как в них всё сконструировано таким образом, чтобы у конструкции была возможность переработать максимальное количество энергии теплоносителя для отопления дома. Каждая секция батареи компании имеет вес, который нужен для полной теплоотдачи и мощности потока тепла.
Внутренние поверхности радиаторов покрыты цирконием, который защищает конструкцию от коррозии и благоприятствует длительному сроку эксплуатации без аварий.
Алюминиевый радиатор Lammin PREMIUM AL
В ассортименте батарей компании Ламмин можно найти алюминиевые отопительные радиаторы наименований:
- Lammin Premium AL-500-100;
- Lammin Premium AL-500;
- Lammin Premium AL-350;
- Lammin ECO AL-500;
- Lammin ECO AL-350.
Биметаллические радиаторы отопления наименований Lammin Premium BM-500, Lammin Premium BM-350, Lammin ECO AL-500-100, Lammin ECO BM-500, Lammin ECO BM-350.
